Przykład audytu logistycznego w centrum magazynowoprodukcyjnym firmy handlowej w branży elektronicznej

Transkrypt

1 Janusz Fijałkowski 1 Wydział Transportu Politechniki Warszawskiej Przykład audytu logistycznego w centrum magazynowoprodukcyjnym firmy handlowej w branży elektronicznej 1. WPROWAZENIE Audyt logistyczny można określić jako: profesjonalne badanie przepływu i buforowania materiałów (ładunków) w celu stwierdzenia czy jest on poprawny ze względu na kryteria ilościowe (przestrzenne, technologiczne, organizacyjne i kosztowe) oraz kryteria jakościowe (np. jakość realizacji zadań logistycznych). Przedstawiony w artykule przykład, pochodzący z własnej praktyki autora, wykonano w ramach studium przedprojektowego, poprzedzającego projekt rozbudowy systemu logistycznego firmy. Wyniki audytu miały dać podstawy dla decyzji o potrzebie i skali rozbudowy podsystemu magazynowego. Głównym celem audytu w Centrum Magazynowym było uzyskanie odpowiedzi na pytanie: czy dotychczasowy potencjał magazynowy będzie mógł być zintensyfikowany, w zakresie wydajność procesów składowania i przepływu ładunków. 2. ZAKRES PRZEPROWAZONEGO AUYTU W programie audytu przewidziano dwie zasadnicze części: część I., obejmującą identyfikację stanu istniejącego w zakresie umożliwiającym jakościowe i ilościowe rozpoznanie procesu przepływu ładunków oraz przestrzeni, w której jest on realizowany, część II., analityczną, w której zwymiarowano zidentyfikowany proces, uzyskując jego niezbędne dla podejmowanych decyzji parametry. Część I zawiera: identyfikację opisową i graficzną (rys. 1) stanu istniejącego w zakresie funkcjonalno-przestrzennym systemu logistycznego centrum, identyfikacji (lokalizacja obszarów funkcjonalnych przyjęcia, składowania, kompletowania, wydawania i wysyłania, oraz wykres przepływu ładunków w hali magazynowej (rys. 2), identyfikację kategorie pracy ludzkiej oraz typy urządzeń, przypisanych rodzajom czynności ręcznych i mechanicznych, stacjonarnych i cykli transportowych, w procesie (tabl. 1), identyfikację zadania logistycznego dla magazynu w kategoriach ilościowych (przepływy roczne, dobowe średnie i miarodajne) oraz warunki realizacji procesu, niezbędne dla procedur analitycznych w części II audytu (p. 4), odwzorowanie opisowe i graficzne (rys. 3) procesu magazynowego, złożonego z zidentyfikowanych rodzajów czynności, identyfikację liczb zatrudnionych ludzi w poszczególnych kategoriach pracy oraz liczb urządzeń w poszczególnych typach (tabl. 1), identyfikację rozkładu w czasie realizacji poszczególnych rodzajów czynności ręcznych i mechanicznych, realizowanych przez pracowników odpowiednich kategorii pracy i przez urządzenia odpowiedniego typu (rys. 4), identyfikację dobowych liczb poszczególnych czynności w procesie przepływu ładunków w magazynie (tabl. 2 kolumna A ) 1 hsjf@poczta.onet.pl Logistyka 4/

2 Rys.1. Odwzorowany w ramach audytu logistycznego model graficzny systemu logistycznego firmy. 244 Logistyka 4/2015

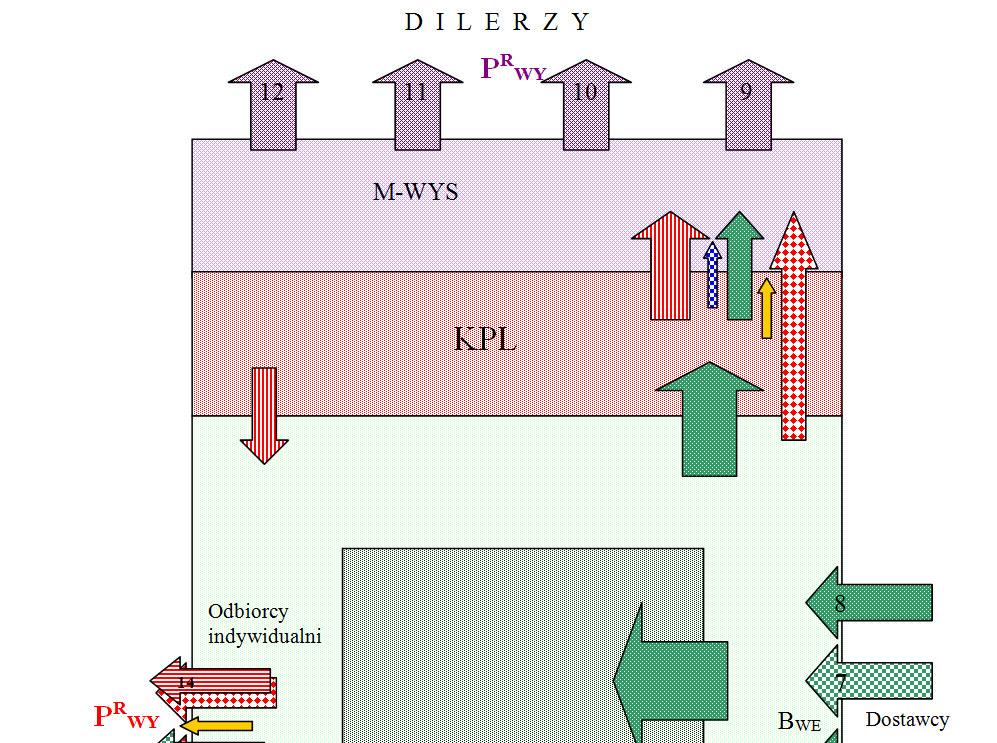

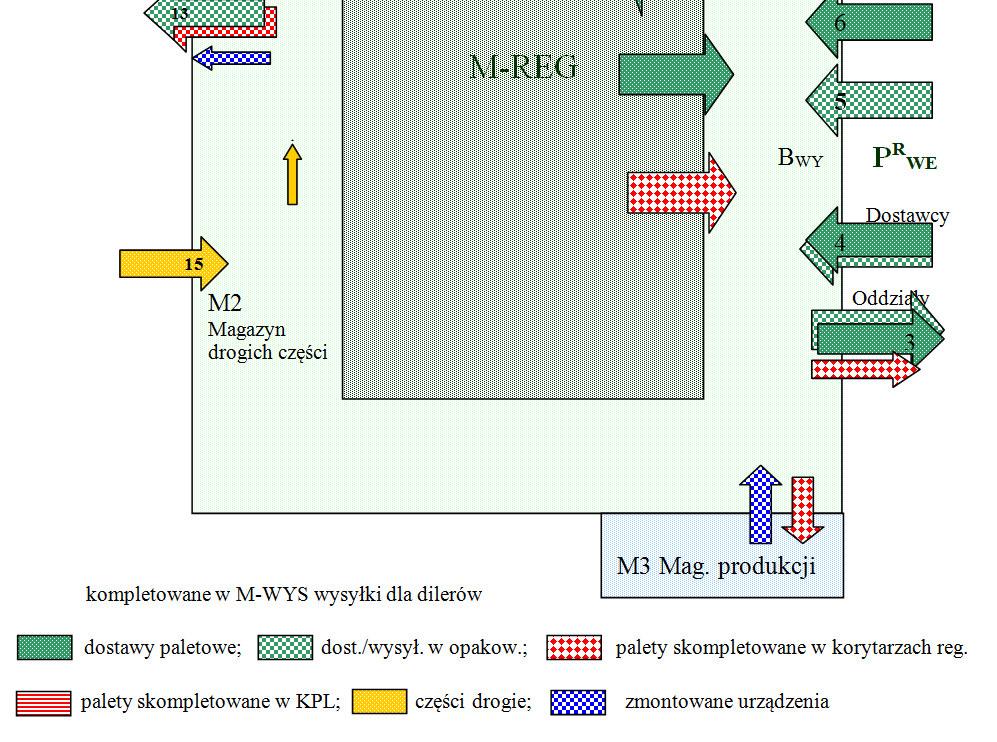

3 Część II zawiera: zwymiarowanie procesu przepływu ładunków w Centrum, ze względu na wydajność (tabl. 2 kolumny B i C oraz tabl. 3) porównanie zidentyfikowanych danych z wynikami wymiarowania procesu ze względu na wydajność (tabl. 4 z komentarzem). Rys. 2. Szkic zidentyfikowanych obszarów funkcjonalnych hali magazynowej z przepływem ładunków. Logistyka 4/

4 Rys. 3. Model graficzny procesu przepływu ładunków w centrum. 246 Logistyka 4/2015

5 M-REG strefa regałowa; KPL strefa komisjonowania; M-WYS strefa wysyłkowa. Rys. 4. Rozkład w czasie realizacji zestawów rodzajów czynności ręcznych i ( L) i mechanicznych i ( U / L), wykonywanych przez odpowiednie kategorie pracy ludzkiej j ( L) i odpowiednie typy urządzeń j ( U ) w procesie przepływu ładunków przedstawionym na rys. 3. Tabl. 1. Zestawienie zidentyfikowanych liczb pracowników j (L) -tych kategorii pracy i liczb urządzeń j (U) -tego typu Kategorie pracy ludzkiej i Typy urządzeń L.p. Zidentyfikowana, Symbol O p i s liczba/zmianę/dobę 1 L1 Operator wózków typu W1 11/22 2 L2 Pracownik fizyczny 9/18 3 L3 Operator wózka typu W3 5/10 4 L4 M Pracownik kompletacji w strefie regałowej 5/10 5 L4 K Pracownik kompletacji w strefie komisjonowania 4/8 6 L4 W Pracownik kompletacji w strefie wysyłki 16 tylko 2-ga zmiana 7 L11 Pracownik fizyczny 9/18 8 L20 Pracownik identyfikacji i kontroli 14/28 9 U1 Wózek unoszący typu W U3 Wózek podnośnikowy czołowy typu W3/MR lub czołowo-boczny typu W3/MT/MTC 11 U4 Wózek kompletacyjny typu W U5 Wózek-kosz typu W Logistyka 4/

6 Tabl. 2. Zestawienie danych o λ j L/Ui oraz t j L/Ui dotyczących czynności w procesie przepływu ładunków, uszeregowanych wg ich rodzajów, kategorii pracy ludzkiej i typu urządzeń oraz pracochłonności procesu Lp. w opisie procesu Rodzaj wymiarowanej czynności Kateg. pracy L Typ urządz. U Liczba czynności na dobę Czas trwania czynności [godz.] Pracochłonność czynności rob,h lub urz.h 1/ Cykle przeładunkowe L11 - λ 11 Lcp1 = t 11 Lcp1=0, / L11 - λ 11 Lcp2= 450 t 11 Lcp2=0,0055 2,475 16/ L11 - λ 11 Lcp3= 600 t 11 Lcp3=0, ,00 25/ L11 - λ 11 Lcp4= t 11 Lcp4=0,0055 9,240 41/ L11 - λ 11 Lcp5= 3,310 t 11 Lcp5=0, ,205 44/ L11 - λ 11 Lcp6= 600 t 11 Lcp6=0,0055 3,300 49/ L11 - λ 11 Lcp7= t 11 Lcp7=0,0055 7,425 20/ L2 - λ 2 LcrXIII= 300 t 2 LcrXIII=0, ,020 46/ L2 - λ 2 LcrXIV= 20 t 2 LcrXIV=0,0376 0,752 Pracochłonność procesu ze względu na kategorię pracy L11+2 R 11+2 L 102,792 2/ Cykle transportowe L1 U1 λ 1/1 L/Uc1= 75 t 1/1 L/Uc1=0,040 3,000 4/ L1 U1 λ 1/1 L/Uc2= 75 t 1/1 L/Uc2=0,040 3,000 6/ L1 U1 λ 1/1 L/Uc3= 75 t 1/1 L/Uc3=0,030 2,250 8/ L1 U1 λ 1/1 L/Uc4= 75 t 1/1 L/Uc4=0,055 4,125 10/ L1 U1 λ 1/1 L/Uc28= 5 t 1/1 L/Uc28=0,100 0,500 13/ L1 U1 λ 1/1 L/Uc7= 15 t 1/1 L/Uc7=0,040 0,600 14/ L1 U1 λ 1/1 L/Uc8= 5 t 1/1 L/Uc8=0,120 0,600 21/ L1 U1 λ 1/1 L/Uc11= 41 t 1/1 L/Uc11=0,030 1,230 22/ L1 U1 λ 1/1 L/Uc12= 41 t 1/1 L/Uc12=0,055 2,255 24/ L1 U1 λ 1/1 L/Uc13= 56 t 1/1 L/Uc13=0,040 2,240 26/ L1 U1 λ 1/1 L/Uc14= 41 t 1/1 L/Uc14=0,040 1,640 27/ L1 U1 λ 1/1 L/Uc15= 55 t 1/1 L/Uc15=0,070 3,850 28/ L1 U1 λ 1/1 L/Uc16= 60 t 1/1 L/Uc16=0,070 4,200 30/ L1 U1 λ 1/1 L/Uc17= 38 t 1/1 L/Uc17=0,065 2,470 31/ L1 U1 λ 1/1 L/Uc17 I = 77 t 1/1 L/Uc17 I =0,030 2,310 34/ 2L1 U1 λ 1/1 L/UcXII= 4 t 1/1 L/UcXII=0,055 0,220 35/ L1 U1 λ 1/1 L/Uc18= 100 t 1/1 L/Uc18=0,030 3,000 38/ L1 U1 λ 1/1 L/Uc19= 105 t 1/1 L/Uc19=0,030 3,150 40/ L1 U1 λ 1/1 L/Uc20= 77 t 1/1 L/Uc20=0,040 3,080 42/ L1 U1 λ 1/1 L/Uc22= 75 t 1/1 L/Uc22=0,045 3,375 45/ L1 U1 λ 1/1 L/Uc21= 20 t 1/1 L/Uc21=0,065 1,300 48/ L1 U1 λ 1/1 L/Uc23= 90 t 1/1 L/Uc23=0,030 2, Logistyka 4/2015

7 Lp. w opisie procesu Rodzaj wymiarowanej czynności Kateg. pracy L Typ urządz. U Liczba czynności na dobę Czas trwania czynności [godz.] Pracochłonność czynności rob,h lub urz.h 50/ L1 U1 λ 1/1 L/Uc24= 5 t 1/1 L/Uc24=0,040 0,200 51/ L1 U1 λ 1/1 L/Uc25= 5 t 1/1 L/Uc25=0,070 0,350 Pracochłonność procesu ze względu na kategorię pracy L1 i typ urządzenia U1 51,645 3/ Identyfikacja i kontrola L20 - λ 20 L-IPK1= 75 t 20 L-IPK1=0,0084 0,630 5/ L20 - λ 20 L-IPK2= 150 t 20 L-IPK2=0,0168 2,520 11/ L20 - λ 20 L-IPK13= 5 t 20 L-IPK13=0,0340 0,170 15/ L20 - λ 20 L-IPK7= 20 t 20 L-IPK7=0,0170 0,340 23/ L20 - λ 20 L-IPK6= 97 t 20 L-IPK6=0,0170 1,649 29/ L20 - λ 20 L-IPK3= 115 t 20 L-IPK3=0,0170 1,995 36/ Identyfikacja i kontrola L20 - λ 20 L-IPK4= 202 t 20 L-IPK4=0,0170 3,434 39/ L20 - λ 20 L-IPK5= 900 t 20 L-IPK5=0, ,600 43/ L20 - λ 20 L-IPK8= 75 t 20 L-IPK8=0,0340 2,550 47/ L20 - λ 20 L-IPK9= 20 t 20 L-IPK9=0,0340 0,680 52/ L20 - λ 20 L-IPK10= 10 t 20 L-IPK10=0,0340 0,340 53/ L20 - λ 20 L-IPK14= 500 t 20 L-IPK14=0, ,000 Pracochłonność procesu ze względu na kategorię pracy L20 61,908 7/ Cykl transportowy L3 U3 λ 3/3 L/Uc5= 75 t 3/3 L/Uc5=0,0508 3,810 9/ L3 U3 λ 3/3 L/Uc6= 75 t 3/3 L/Uc6=0,0608 4,560 17/ L3 U3 λ 3/3 L/Uc9= 101 t 3/3 L/Uc9=0,0608 6,141 18/ L3 U3 λ 3/3 L/Uc10= 101 t 3/3 L/Uc10=0,0508 5,131 19/ L3 U3 λ 3/3 L/UcXI= 38 t 3/3 L/UcXI=0,0400 1,520 Pracochłonność procesu ze względu na kategorię pracy L3 i typ urządzenia U / Cykl kompletacyjny w KPL 33/ Cykl kompletacyjny w M-REG do M-WYS 33/ Cykl kompletacyjny w M-REG do Bram / Cykl kompletacyjny w M-WYS L4 U4 λ 4/4 L/Uckom1= 95 t 4/4 L/Uckom1=0,150 14,250 L4 U4 λ 4/4 L/Uckom2= 80 t 4/4 L/Uckom2=0,141 11,280 L4 U4 λ 4/4 L/Uckom2 I = 15 t 4/4 L/Uckom2 I =0,110 1,650 L4 U4 λ 4/5 L/Uckom3= 900 t 4/5 L/Uckom3=0,095 85,500 Pracochłonność procesu ze względu na kategorię pracy ludzkiej i typy urządzeń L4 U4 U5 112,680 27,180 85,500 Logistyka 4/

8 Tabl. 3. Zestawienie: dobowych pracochłonności, czasów dysponowanych brutto dla poszczególnych kategorii pracy ludzkiej i poszczególnych typów urządzeń, współczynników wykorzystania czasu pracy ϕ, oraz wynikających z obliczeń liczby potrzebnych pracowników i liczby potrzebnych urządzeń. L.p. Kategoria pracy ludzkiej lub typ urządzenia obowa pracochłonność R j L R j U Czas dysponowany brutto t z [h] Współcz. wykorzyst. czasu pracy ϕ t Współcz. Zmiany obszaru pracy ϕ zo Liczba prac. urządzeń 1 L11+L2 102, ,80 0, L1 51, ,80 0, U1-51, ,80 0, L20 61, ,80 0, L3 21, ,85 0, U3-21, ,85 0, L4M-REG 12, ,80 0, L4KPL 14, ,80 0, L4M-WYS 85, ,80 0, U4-27, ,80 0, U5-85, ,80 0,80 14 Tabl. 4. Porównanie liczby pracowników i urządzeń zidentyfikowanych i obliczonych Kategoria pracy ludzkiej/ Liczba potrzebnych pracowników i urządzeń typ urządzenia Zidentyfikowana Obliczona Nadwyżka w % L % L2+L % L % L4 M % L4 K % L4 W % L % U % U % U % U % n j L n j U 3. OPIS FUNKCJONALNO PRZESTRZENNY OBIEKTU Przedstawione na rys. 1 i rys. 2 CENTRUM składa się z czterech głównych bloków: blok zarządu, blok magazynu regałowego, blok kompletacji i blok wysyłki. Parametry przestrzenne hali: powierzchnia F = m 2, wysokość H = 8,7 m, kubatura V = m 3. Strefa składowania regałowego M-REG zajmuje powierzchnię FM-REG = m 2 (z czego około m 2 zajmują regały a reszta przeznaczona jest na pozostałe funkcje realizowane w tym obszarze (np. transport, tymczasowe składowanie itp.). W strefie składowania realizowane są następujące funkcje: przyjęcia towarów pierwotne, z zewnątrz w opakowaniach zbiorczych i na paletach, przyjęcia towarów (części i produktów) wtórne, wewnętrzne, tymczasowe składowanie jłpj na wejściu w buforze B WE i na wyjściu w buforze B WY, składowanie jłpj w regałach paletowych z korytarzami szerokimi dla wózków czołowych Z p = miejsc paletowych (mp.), komisjonowanie kompletowanie jednostek ładunkowych paletowych lub w pojemnikach, wydawanie bezpośrednie towarów w opakowaniach i w paletach, głównie dla oddziałów, 250 Logistyka 4/2015

9 wydawanie pośrednie dla strefy kompletacji (KPL) oraz dla strefy wysyłki (M-WYS), wydawanie dla odbiorców indywidualnych, wydawanie części dla produkcji. 4. IENTYFIKACJA ZAANIA LOGISTYCZNEGO W FIRMIE 4.1. Roczne i dobowe dostawy: Podstawowe parametry zadania logistycznego: P R WE = jednostek ładunkowych paletowych jednorodnych (jłpj)/rok. Średnia liczba opakowań kartonowych na palecie wynosi 30 oz/ paletę. ostawy paletowe stanowią około 50% wszystkich dostaw, tj. P R WE/pal = jłpj/rok. ostawy w opakowaniach kartonowych stanowią P R WE/opak = ( ) x 30 = opak./rok. Liczba dni roboczych w roku d r = 300. Współczynnik spiętrzeń dobowych na wejściu wynosi ϕ WE = 1,5 obowy miarodajny przepływ towarów na wejściu wynosi: w paletach λ WE / pal R PWE / pal ϕwe ,5 = = = 75 jłpj/ dobę, d 300 r w opakowaniach zbiorczych kartonowych λ / = = opak./dobę Roczne i dobowe wysyłki WE opak Podstawowe parametry zadania logistycznego: P R WY = P R WE = jłp/rok. Współczynnik spiętrzeń dobowych na wyjściu jest ϕ WY = 2,4; obowy miarodajny przepływ towarów na wyjściu wynosi: w paletach λ / R P ϕ , 4 = = = 120 jłp/dobę d 300 WY WY WY pal r w opakowaniach zbiorczych λ / = = opak./dobę WY opak 5. WYMIAROWANIE ZIENTYFIKOWANEGO PROCESU Wymiarowanie procesów przepływu ładunków zostało dokonane wg podanej niżej procedury: jl j / ustalenie wartości liczbowych λ i λ U L, il iu / L obliczenie czasów trwania czynności i-tego rodzaju, realizowanych przez pracowników j-tej jl ju L kategorii pracy t lub/i przez urządzenia j-tego typu i, i L obliczenie dobowych pracochłonności procesów przepływu ładunków, ze względu na j-te kategorie pracy ludzkiej R j L lub/i urządzenia j-tego typu R j L/Ui, ze wzorów: R jl n p / t iu / L jl jl j = λ t U L j L = U / R t il = 1 il il n r / λ iu / L iu / L = 1 ustalenie harmonogramu realizacji grup czynności w procesach w celu ustalenia czasu dysponowanego brutto t z, ustalenie współczynnika wykorzystania czasu pracy ϕ t, współczynnika gotowości technicznej urządzeń ϕ gt oraz współczynnika zmiany obszaru pracy ϕ. zo j i U / L U / L Logistyka 4/
