LOGISTYKA DYSTRYBUCJI ćwiczenia 9 ORGANIZACJA POTENCJAŁU MAGAZYNOWEGO W DYSTRYBUCJI. AUTOR: dr inż. ROMAN DOMAŃSKI

Transkrypt

1 1 LOGISTYKA DYSTRYBUCJI ćwiczenia 9 ORGANIZACJA POTENCJAŁU MAGAZYNOWEGO W DYSTRYBUCJI AUTOR: dr inż. ROMAN DOMAŃSKI

2 Literatura Piotr Cyplik, Danuta Głowacka-Fertsch, Marek Fertsch Logistyka przedsiębiorstw dystrybucyjnych Wyższa Szkoła Logistyki, Poznań 2008, s Aleksander Niemczyk Zapasy i magazynowanie, tom II Magazynowanie Instytut Logistyki i Magazynowania, Poznań

3 Magazyn 1. planowana przestrzeń dla efektywnego przechowywania i manipulowania zapasami 2. jednostka funkcjonalno - organizacyjna przeznaczona do magazynowania dóbr materialnych (zapasów) w wyodrębnionej przestrzeni budowli magazynowej według ustalonej technologii, wyposażona w odpowiednie środki techniczne, zarządzana i obsługiwana przez zespół ludzki 3

4 Rodzaje magazynów 1. wg przeznaczenia: przemysłowe, dystrybucyjne, rezerwowe 2. wg postaci przechowywanych materiałów: materiałów sztukowych uformowanych, materiałów masowych luzem, cieczy i gazów 3. wg warunków przechowywania i wystąpienia zagrożeń: nie wymagające, wymagające określonych warunków, substancji niebezpiecznych. wg zastosowania rozwiązań technicznych i organizatorskich: składowanie: selektywne, nieselektywne, mieszane 4

5 Rodzaje magazynów 5. wg grup otwarte, półotwarte, zamknięte 6. wg rodzaju budynki: niskie, średniowysokie, wysokie 5

6 ZADANIE 1: Magazyny w sieci dystrybucji Opisz magazyny swojego asortymentu w ramach sieci dystrybucji: szczebel końcowy, pośredni, centralny (rodzaj, wyposażenie, organizacja działania). 6

7 Jednostka ładunkowa ładunek drobnicowo zbiorczy określonej ilości dóbr materialnych 7

8 Rodzaje jednostek ładunkowych 1. jednorodne, homogeniczne (jeden ładunek) niejednorodne, heterogeniczne (różne ładunki) 2. mikrojednostki paletowe (najpowszechniej stosowane w obrocie) pakietowe kontenerowe 8

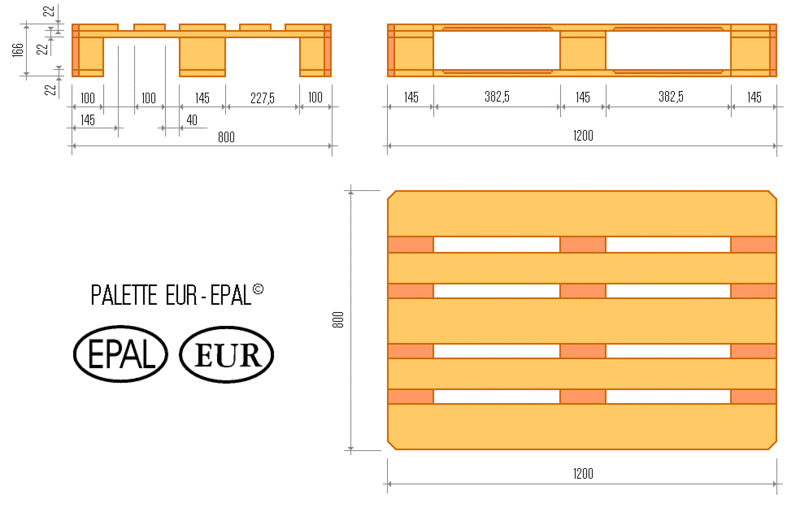

9 Paletowe jednostki ładunkowe najbardziej popularne 1. paleta typu EUR (800 x 1200 mm) 2. paleta 800 x paleta 1000 x

10 Obliczanie pola powierzchni paletowej jednostki ładunkowej (Ppjł) Dane: rodzaj palety - EUR długość palety a = 1200 mm (1,2 m) szerokość palety b = 800 mm (0,8 m) Rozwiązanie: Ppjł = a x b Ppjł = 1,2 x 0,8 = 0,96 m2 Ppjł = 1200 x 800 = mm2 10

11 Wymiary ładunku na palecie typu EUR Wariant minimalny: długość a = 1200 mm (1,2 m) szerokość b = 800 mm (0,8 m) ŁADUNEK MOŻE WYSTAWAĆ POZA KRAWĘDŹ PALETY NIE WIĘCEJ NIŻ 20 mm NA STRONĘ Wariant maksymalny: długość a = 1240 mm (1,24 m) szerokość b = 840 mm (0,84 m) 11

12 Obliczanie pola powierzchni opakowania zbiorczego (Popz) Dane: długość opakowania a = 250 mm (0,25 m) szerokość opakowania b = 150 mm (0,15 m) Rozwiązanie: Popz = a x b Popz = 0,25 x 0,15 = 0,0375 m2 12

13 Formowanie jednostki ładunkowej - liczba opakowań, istota układanie mniejszych jednostek zbiorczych na większej jednostce ładunkowej Wyznaczanie liczby opakowań: podzielić długość boku palety przez długość boku opakowania podzielić szerokość boku palety przez szerokość boku opakowania uzyskane wyniki wymnożyć Popularny błąd: dzielenie obliczonych pól (Ppjł / Popz) 13

14 Formowanie jednostki ładunkowej - liczba opakowań, obliczenia Dane: wymiary palety (a x b) = 1200 x 800 m (1,2 x 0,8 m) wymiary opakowania (a x b) = 250 x 150 mm (0,25 x 0,15 m) wariant 1 Organizacja potencjału magazynowego w dystrybucji Rozwiązanie: wariant 2 Lod = 1,2 / 0,25 = 4,8 = 4 op Los = 0,8 / 0,15 = 5,3 = 5 op Lod = 1,2 / 0,15 = 8,0 = 8 op Los = 0,8 / 0,25 = 3,2 = 3 op LO = 4 x 5 = 20 opakowań LO = 8 x 3 = 24 opakowania 14

15 ZADANIE 2: Jednostka ładunkowa Określ wymiary i wagę opakowania zbiorczego asortymentu i podaj typ palety (parametry) jaki będzie funkcjonował w obrocie. Wyznacz liczbę opakowań w warstwie (ładunek nie może wystawać poza obrys palety); dobierz liczbę warstw (wyłącznie pełne; ograniczenia: maksymalna wysokość pjł to 1500 mm i/lub masa 750kg); przedstaw szkic pjł (rzut z góry obraz warstwy i rzut z boku ułożenie warstw). 15

16 Wymiarowanie i obliczanie pola powierzchni pola odkładczego (Ppo) Wymiary palety: długość a = 1200 mm (1,2 m) szerokość b = 800 mm (0,8 m) POWIĘKSZENIE WYMIARÓW O 100 mm W KAŻDYM KIERUNKU, PO 50 mm Z KAŻDEJ STRONY Wymiary pola odkładczego: długość a = mm = 1300 mm (1,3 m) szerokość b = = 900 mm (0,9 m) Pole powierzchni pola odkładczego: Ppo = a x b Ppo = 1,3 x 0,9 = 1,17 m2 16

17 Moduł magazynowy - istota część powierzchni magazynu obejmująca rzut poziomy najmniejszej powtarzalnej części dwóch rzędów lub bloków jednostek ładunkowych wraz z luzami manipulacyjnymi przy składowaniu oraz szerokość drogi manipulacyjnej między nimi 17

18 Moduł magazynowy (układ rzędowy prostopadły) - wzór l d G d szerokość pola odkładczego G szerokość drogi manipulacyjnej l długość pola odkładczego M = (2 x d + G) x l 18

19 Obliczanie modułu magazynowego dla palety EUR l d G szerokość pola odkładczego d = x 50 = 1300 mm = 1,3 m szerokość drogi manipulacyjnej G = 3,5 m (przyjmujemy) długość pola odkładczego I = x 50 = 900 mm = 0,9 m M = (2 x d + G) x l = (2 x 1,3 + 3,5) x 0,9 = 5,49 m2 19

20 ZADANIE 3: Moduł magazynowy Bazując na przyjętych w zadaniu 2 danych wyznacz moduł magazynowy w układzie rzędowym równoległym (G = 3,5 m; pjł nie podlegają piętrzeniu). Przyjąć arbitralnie liczbę palet składowanych w magazynie i w oparciu o nią bazując na wyniku modułu magazynowego podać powierzchnię strefy składowania. Zaproponować racjonalizację powierzchni składowania. 20

21 POZNAŃ UL. E. ESTKOWSKIEGO 6 dr inż. ROMAN DOMAŃSKI Katedra Systemów Logistycznych tel roman.domanski@wsl.com.pl DZIĘKUJĘ ZA UWAGĘ
