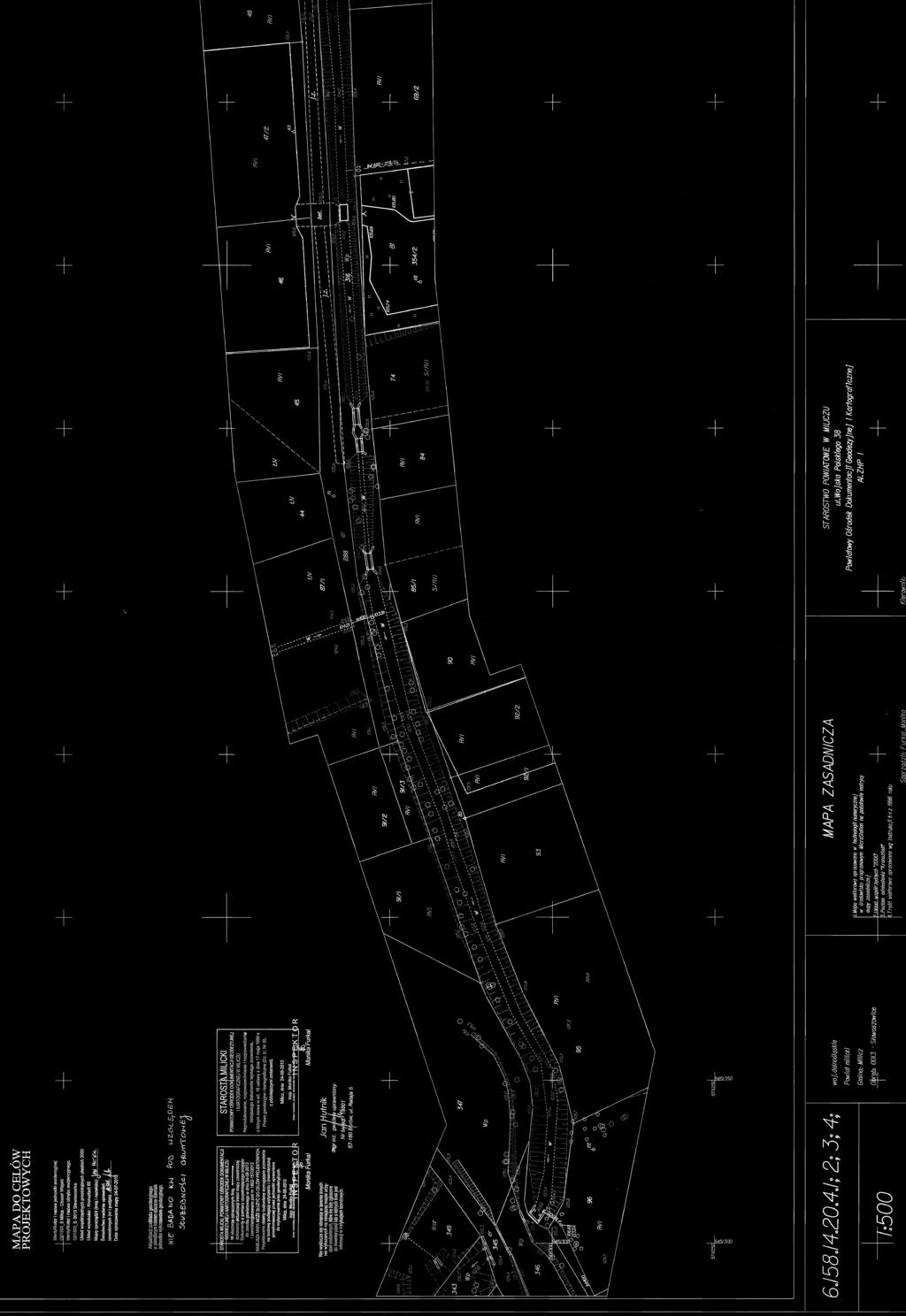

1 K jednostka projektowa: Janura temat: rysunek: adres inwestycji: branża: stadium: Inwestor : projektował: nr upr: skala: sprawdził: nr upr: data: opracował: nr upr: rysunek: opracował:

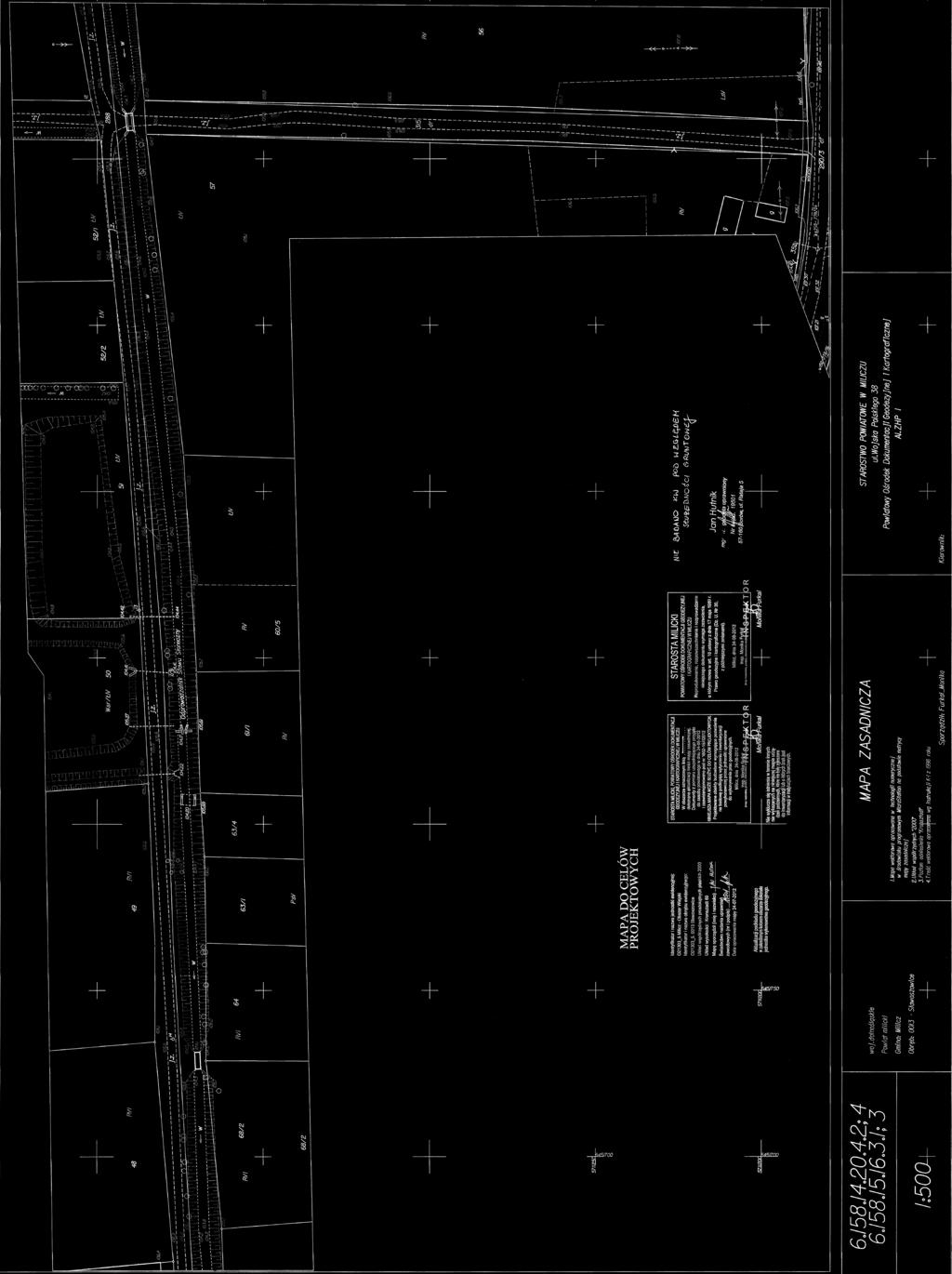

2 K jednostka projektowa: Janura temat: rysunek: adres inwestycji: branża: stadium: Inwestor : projektował: nr upr: skala: sprawdził: nr upr: data: opracował: nr upr: rysunek: opracował:

3 K jednostka projektowa: Janura temat: rysunek: adres inwestycji: branża: stadium: Inwestor : projektował: nr upr: skala: sprawdził: nr upr: data: opracował: nr upr: rysunek: opracował:

4

5

6

7 LEGENDA: istn. linia napowietrzna SN do przebudowy proj. linia kablowa SN Janura jednostka projektowa: temat: rysunek: adres inwestycji: stadium: Inwestor : nr upr: skala: nr upr: data: nr upr: rysunek:

8

9

10 J K jednostka projektowa: Janura temat: rysunek: adres inwestycji: branża: stadium: Inwestor : projektował: nr upr: skala: sprawdził: nr upr: data: opracował: nr upr: rysunek: opracował:

11

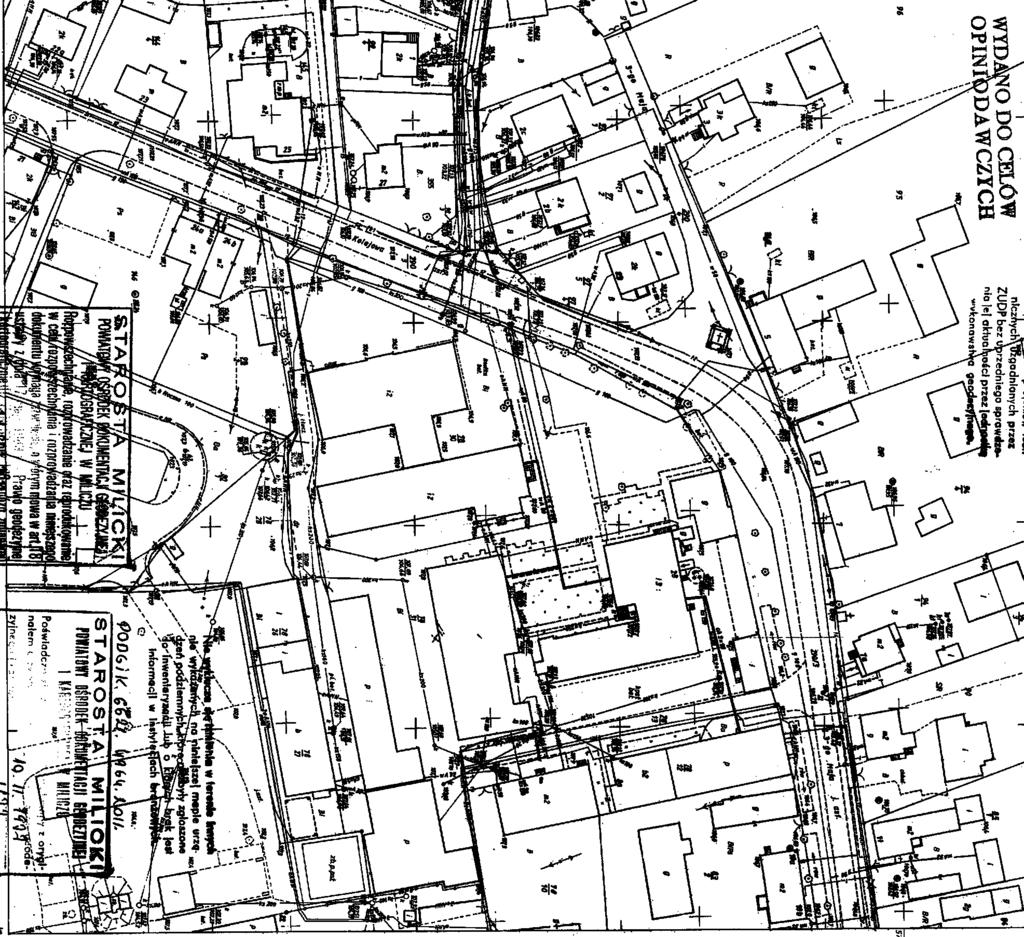

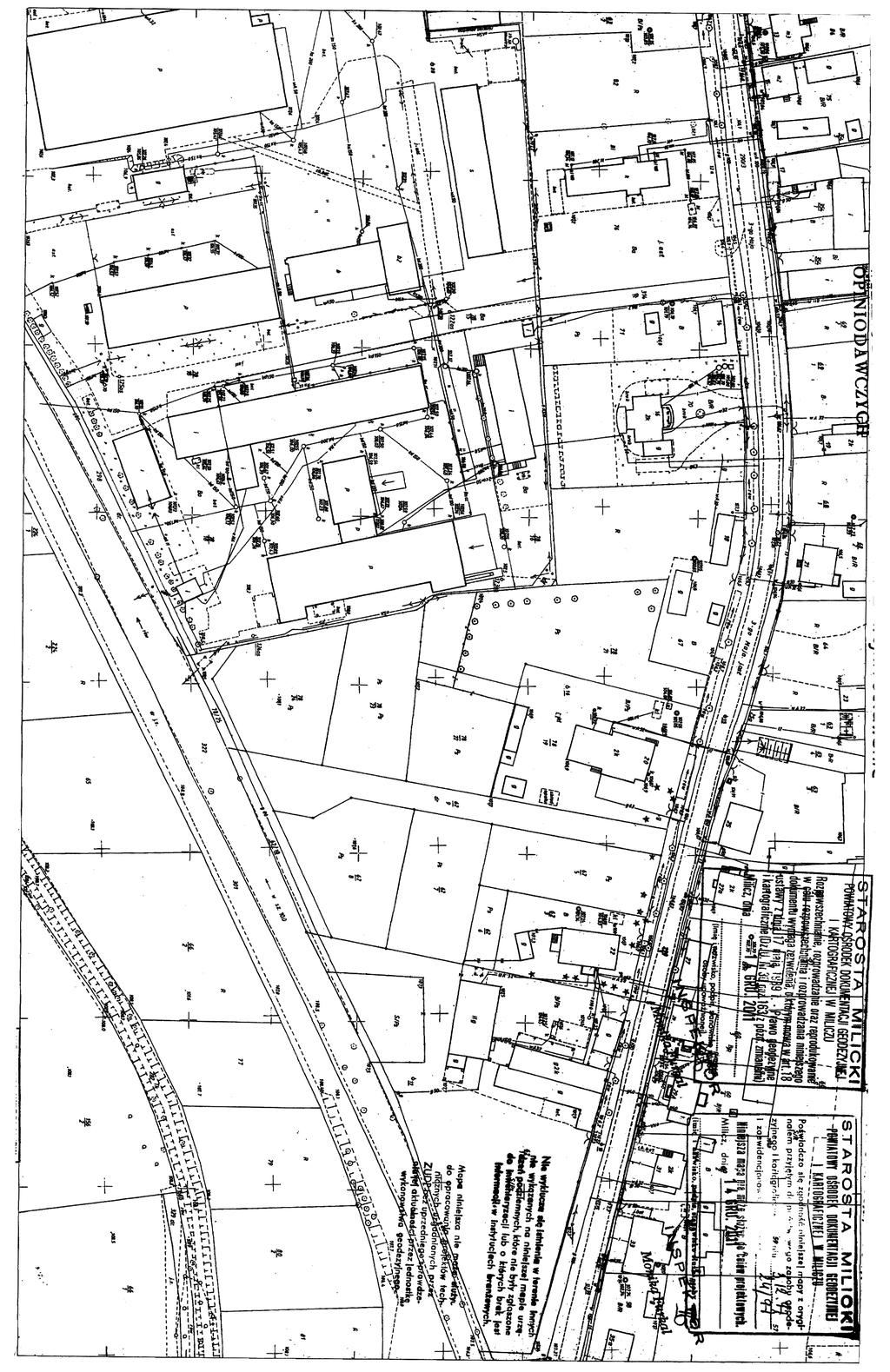

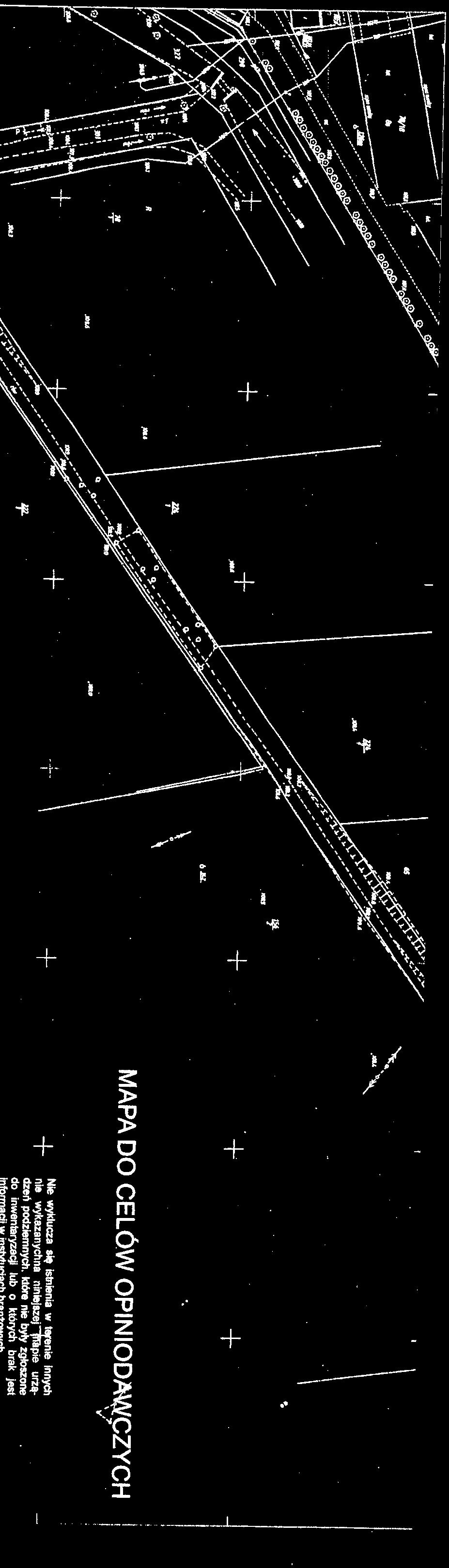

12 Oznaczenia: istn. linia napowietrzna proj. linia napowietrzna proj. linia kablowa SN proj. linia kablowa 322 proj. kabel SN 3x YHAKS 1x120 12/20 w rurze stalowej nad lustrem wody Janura jednostka projektowa: temat: rysunek: adres inwestycji: R-2475 stadium: istn. K-2782 kier. R2782 Obca Inwestor : istn. K-2311 kier. R2475 nr upr: skala: nr upr: data: nr upr: rysunek:

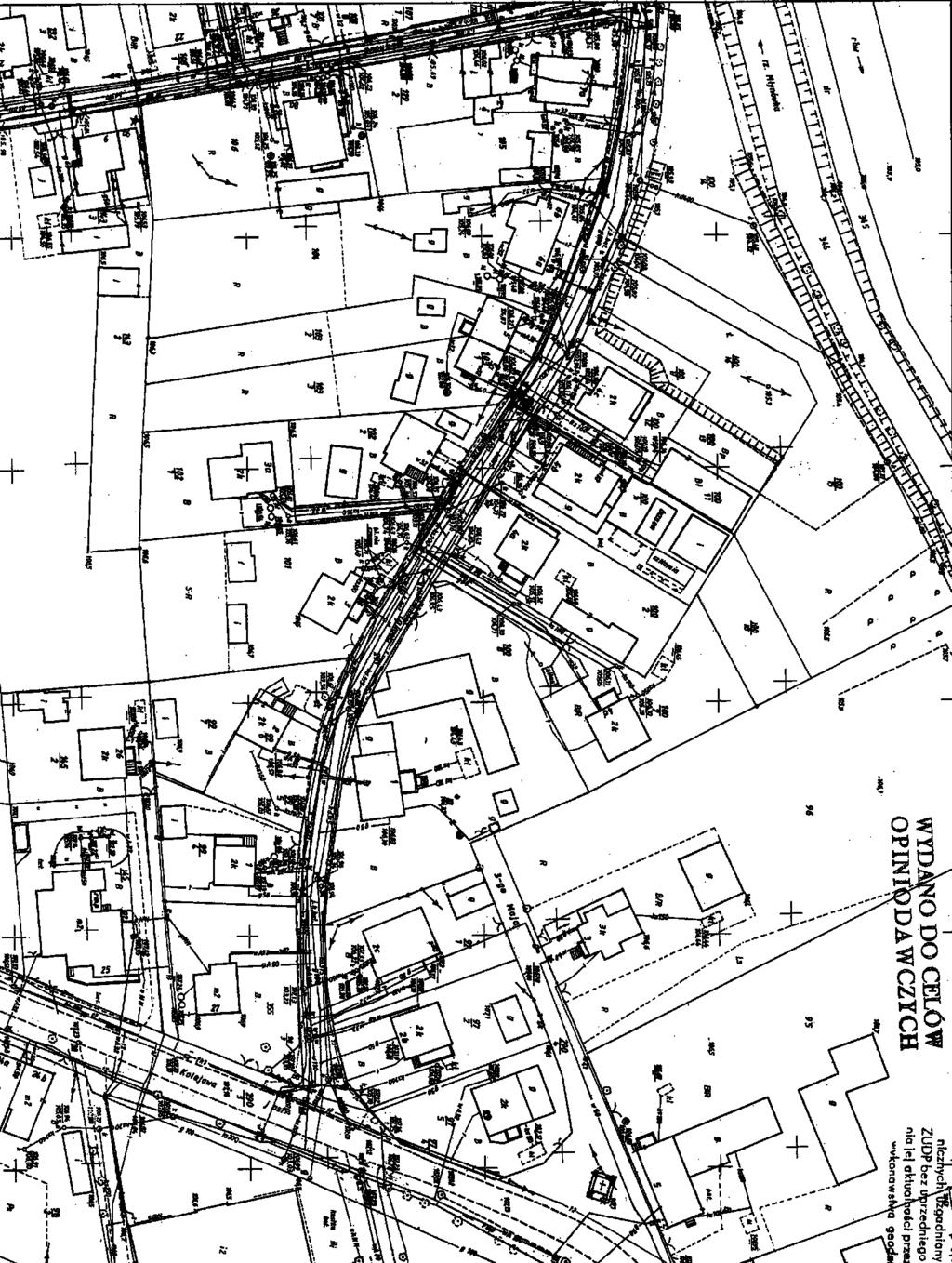

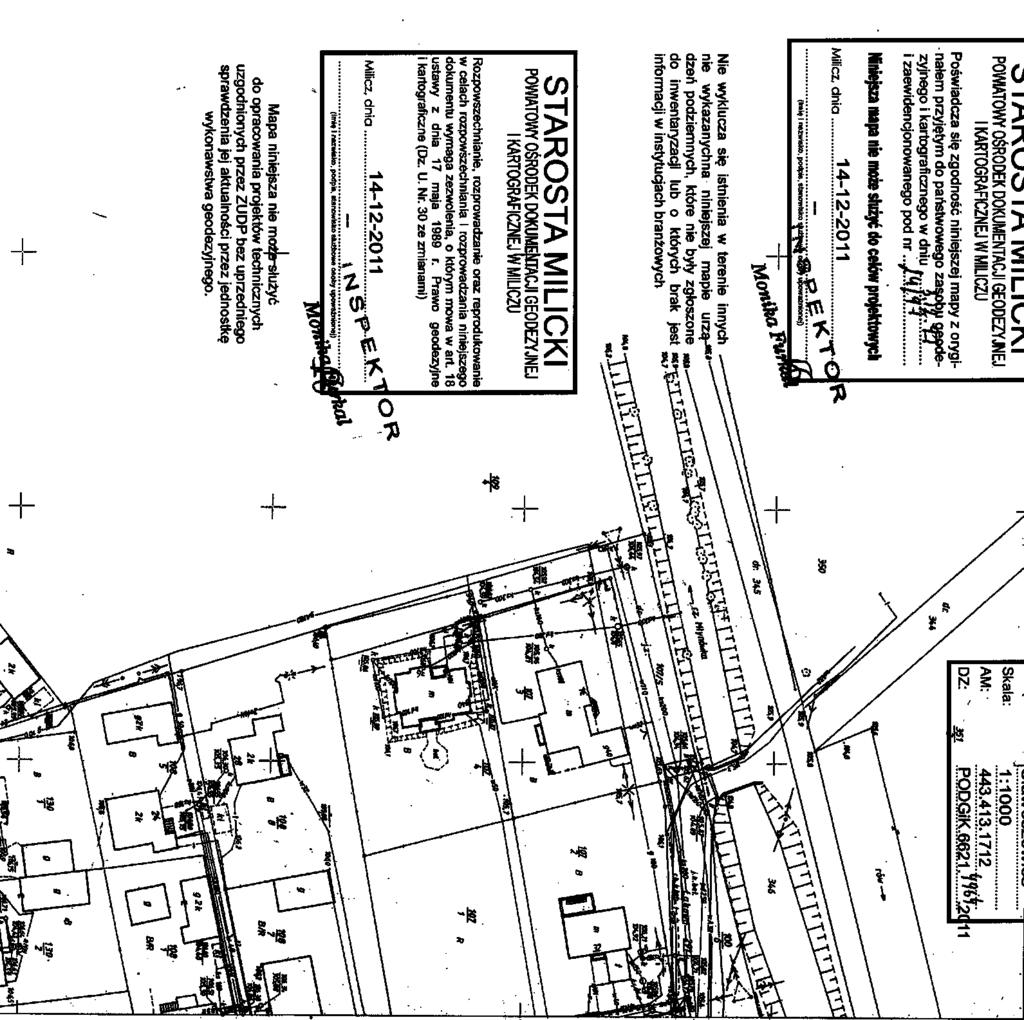

13 2 1 istn. słup nr 6 do wymiany 343 istn. słup nr 7 do wymiany istn. słup nr 8 do wymiany Oznaczenia: istn. linia napowietrzna do demontażu istn. słup elektroenergetyczny do demontażu proj. linia napowietrzna proj. słup elektroenergetyczny proj. linia kablowa SN granice działek A istn. słup nr 9 do wymiany jednostka projektowa: Janura temat: rysunek: adres inwestycji: branża: stadium: Inwestor : projektował: nr upr: skala: sprawdził: nr upr: data: opracował: nr upr: rysunek: opracował: 2 1

14

15 NAWIGACJA ARKUSZY I ETAP K jednostka projektowa: Janura temat: rysunek: adres inwestycji: branża: stadium: Inwestor : projektował: nr upr: skala: sprawdził: nr upr: data: opracował: nr upr: rysunek: opracował:

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W V OPIS OGÓLNY 1. PODSTAWA OPRACOWANIA Zlecenie Inwestora, Notatka techniczna z dnia r., Aneks nr 1 z dnia r do notatki technicznej z dnia r., Podkłady geodezyjne, Inwentaryzacja w terenie, Materiały archiwalne z zasobów Inwestora. Opinia hydrogeotechniczna opracowana przez Hydrotest BPW s.c. Janicki Bogusław, Nowak Andrzej, Tablice zwisów i naprężeń Przewody AFL-6 25 mm 2 70 mm 2 tom I, Energolinia Poznań 2001 r., PN-EN :2007 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1 kv do 45 kv włącznie. cz. 1, Wymagania ogólne, PN-E :1998 Elektroenergetyczne linie napowietrzne. projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi, Norma SEP N SEP-E-003 Elektroenergetyczne linie napowietrzne projektowanie i budowa linie prądu przemiennego z przewodami pełnoizolowanymi oraz przewodami niepełnoizolowanymi, Uzgodnienia z Inwestorem. Obowiązujące normy PN/E/IEC, SEP, przepisy oraz zasady wiedzy technicznej. 2. CEL I ZAKRES OPRACOWANIA Przebudowa linii zgodnie z aneksem nr 1 z dnia do notatki technicznej z dnia jest podzielona na dwa etapy. Etap I obejmuje przebudowę od stacji R-2765 do słupa nr 19 L-220. Ciąg dalszy zadania będzie realizowany w etapie II wg odrębnej dokumentacji projektowej. Opracowanie ma na celu przygotowanie projektu wykonawczego, stanowiącego podstawę formalnoprawną i techniczną do wykonania i kosztorysowania przebudowy linii elektroenergetycznej napowietrznej SN 20 kv L-220 z odgałęzieniami L-2484 i L-2469 w obrębie m. Sławoszowice oraz Wszewilki w następującym zakresie jako I etap inwestycji: ZAKRES TOM I Linie kablowe budowa linii kablowej SN 20kV do stacji R-2317 POM jako przedłużenie istniejącego kabla K-220 od stacji R-2404 po zdemontowaniu ze słupa nr 1 L-220, L= 958m, budowa linii kablowej SN 20kV K-220 od stacji R-2317 POM do projektowanego słupa w linii L-2469, L=1467, budowa linii kablowej SN 20kV K-231 jako przedłużenie istniejącego kabla po zmienionej trasie i wprowadzonej do R-2765, L=74m, budowa linii kablowej SN 20kV do stacji K-2709 po zmienionej trasie w pasie drogowym i wprowadzonej do R-2765, L=97m, wymiana rozdzielnicy SN 20 kv w stacji transformatorowej R-2765,

49 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W Linia napowietrzna budowa odcinka linii napowietrznej SN 20 kv L-2484 z przewodami niepełnoizolowanymi 3x AAsSn 50 wymiana przewodów linii napowietrznej SN 20 kv L-2484 na niepełnoizolowane 3x AAsSn 50 wymiana przewodów linii napowietrznej SN 20 kv L-2469 na niepełnoizolowane 3x AAsSn 70 wymiana słupów SN w L-2469 demontaż słupów SN w L-2469 posadowienie nowych stanowisk słupowych SN w L-2469 dostosowanie stanowisk słupowych do nowych warunków pracy -słup nr 9(19) rozbiórka odcinka linii napowietrznej SN L-2484 wymiana słupów SN w L-2484 L=197m L=164 m L=845 m 5 szt. 4 szt. 4 szt. 1 szt. L=248m 1 szt. ZAKRES TOM II Dokumenty formalno-prawne_ projektowane linie kablowe SN, Dokumenty formalno-prawne_ projektowane linie napowietrzne SN, Projekty związane: Operat wodnoprawny Tom I i II z pozwoleniem wodnoprawnym wydanym przez Starostę Milickiego z dnia znak OŚ Rozbiórka linii napowietrznej SN 20 kv L220 od słupa nr 1 do 19 Dokumentacja projektowa II etapu odrębne opracowanie

50 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W VI PROJEKT ZAGOSPODAROWANIA TERENU 1. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa linii kablowych SN 20 kv jako powiązanie istniejących stacji transformatorowych w rejonie Sławoszowic, przebudowa istniejącej linii napowietrznej SN 20 kv na linię z przewodami niepełnoizolowanymi oraz rozbiórka odcinków linii napowietrznych SN. 2. Istniejący stan zagospodarowania terenu Tereny w pasie istniejących tras linii napowietrznych przewidzianych do przebudowy lub rozbiórki oraz projektowanych tras kablowych odcinkowo posiadają infrastrukturę podziemną: kanalizację ściekową, wodną, sieć gazową, telefoniczną, kable energetyczne oraz energetyczne linie napowietrzne SN, rowy melioracji szczegółowych, kanały wodne, stawy hodowlane. 3. Projektowane zagospodarowanie terenu Inwestycja zlokalizowana jest na terenach objętych miejscowymi planami zagospodarowania przestrzennego: 1. uchwała nr II/88/03 Rady Miejskiej w Miliczu z dnia r,w sprawie miejscowego planu zagospodarowania przestrzennego w obrębach Wszewilki, Sławoszowice, Stawiec, Milicz. 2. uchwała nr V/123/08 Rady Miejskiej w Miliczu z dnia r w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego terenu A położonego w obrębach : Sławoszowice, Duchowo, Ruda Milicka, Niesułowice, Wałkowa w gminie Milicz, Nowe trasy kabli wyznaczono głównie w pasach drogowych oraz działkach gminnych i Skarbu Państwa. Przy projektowaniu trasy linii kablowej SN uwzględniono wszelkie uzgodnienia z właścicielami gruntów przez które ona przebiega, jak również uzgodnienia międzybranżowe. Linia napowietrzna L-220 zostanie rozebrana od słupa nr 1 do słupa nr 19 (odrębne opracowanie). 4. Zestawienie powierzchni Linia kablowa: Sumaryczna długość trasy projektowanej linii kablowej SN wynosi l=2596m. Szerokość dna wykopu potrzebna do ułożenia linii kablowej SN na głębokości odpowiednio od 0,9m do 1,5 m wynosi 0,4m. Całkowita powierzchnia terenu, która ulegnie zmianie wynosi ok. 1038m 2. Linia napowietrzna: Sumaryczna długość trasy przebudowy linii napowietrznej SN wynosi l=1245m. Szerokość pasa zajmowanego przez linię napowietrzną wynosi 1m. Całkowita powierzchnia terenu, która ulegnie zmianie wynosi ok. 1245m Ochrona konserwatorska. Na prowadzenie ziemnych robót budowlanych przy zabytku oraz badań archeologicznych zostało wydane przez Dolnośląskiego Wojewódzkiego Konserwatora Zabytków we Wrocławiu pozwolenie nr 1765/2012 z dnia r. 6. Wpływ eksploatacji górniczej Nie dotyczy

51 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W 7. Wpływ Inwestycji na środowisko Inwestycja nie kwalifikuje się do przedsięwzięć znacząco oddziaływujących na środowisko w rozumieniu rozporządzenia Rady Ministrów z dnia r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko co potwierdza pismo WOOŚ PS z dnia Regionalnego Dyrektora Ochrony Środowiska we Wrocławiu. Obszary NATURA 2000 Inwestycja pod nazwą : Przebudowa linii napowietrznej SN 20kV L-220 relacji Sławoszowice-Stawiec wraz z odgałęzieniami jest zlokalizowana w granicach Obszaru Specjalnej Ochrony Ptaków Natura 2000 Dolina Baryczy PLB oraz projektowanego specjalnego Obszaru Ochrony Siedlisk Natura 2000 Ostoja nad Baryczą PLH w opinii Regionalnego Dyrektora Ochrony Środowiska we Wrocławiu jako organu odpowiedzialnego za monitorowanie obszarów Natura 2000 nie wywrze istotnego oddziaływania na obszar NATURA 2000 i nie jest konieczne przeprowadzenie oceny, o której mowa w art.6 ust.3 dyrektywy 92/43/EWG co potwierdza zaświadczenie 4b uaktualnione pismem WPN AK.1 z dnia r. Rezerwat przyrody Stawy Milickie Odcinek linii napowietrznej SN w Miliczu od ul. 3maja do Baryczy, który przewidziano do rozbiórki przebiega po granicy rezerwatu Stawy Milickie. Regionalny Dyrektor Ochrony Środowiska we Wrocławiu akceptuje projektowany zakres prac pod warunkami podanymi pismem WPN MR z dnia r. oraz informuje, że nie ma konieczności uzyskania zezwolenia Generalnego Dyrektora Ochrony Środowiska. Ochrona krajobrazu Trasa projektowanych i przebudowanych linii energetycznych SN przebiegają przez tereny Parku Krajobrazowego Dolina Baryczy i w opinii DZPK/WR/6633/1619/11/2012/ps z dnia r. Dyrektora Dolnośląskiego Zespołu Parków Krajobrazowych planowane przedsięwzięcie nie będzie w sposób znaczący oddziaływało na istniejący krajobraz oraz zasoby przyrody z zastrzeżeniem podanych w przywołanym piśmie kwestii. 8. Przekroczenie wód powierzchniowych Istniejąca linia napowietrzna SN przewidziana odcinkowo do przebudowy lub rozbiórki oraz projektowana linia kablowa SN krzyżują się odpowiednio z rzeką Barycz oraz kanałem Młynówka Milicka. Zgodnie z ustawą Prawo Wodne art.9, ust.2, pkt 1 lit.b przepisy ustawy dotyczące urządzeń wodnych stosuje się do przeprowadzenia przez wody powierzchniowe oraz wały przeciwpowodziowe obiektów mostowych, rurociągów, linii energetycznych, linii telekomunikacyjnych oraz innych urządzeń. W związku z tym na podstawie art.122ust.1, pkt1 prawa wodnego wymagane jest pozwolenie wodnoprawne. Na podstawie Prawa Wodnego oraz : decyzji Marszałka Województwa Dolnośląskiego z dnia r. znak DOW-W- I PG, opinii Regionalnego Zarządu Gospodarki Wodnej we Wrocławiu z dnia r. znak OKI/7101/48/2/12,

52 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W uzgodnień z Dolnośląskim Zarządem Melioracji i Urządzeń we Wrocławiu Inspektorat w Miliczu znak W/I.Mi.ME-4600/19/12 z dnia r. i r. uzgodnień z Dolnośląskim Zarządem Melioracji i Urządzeń we z dnia znak W-ME- 4603/32, opinii hydrogeotechnicznej wpływu projektowanych robót ziemnych przy przebudowie i modernizacji linii napowietrznej SN 20 kv L-220 Sławoszowice Stawiec wraz z odgałęzieniami w rejonie Sławoszowic na stan wałów przeciwpowodziowych rzeki Baryczy w rejonie km opracowanej przez Hydrotest Biro Projektowo-wykonawcze s.c. Janicki Bogusław, Nowak Andrzej przygotowano operat wodnoprawny na przekroczenie : rzeki Barycz km wymiana przewodów napowietrznych SN 20kV, rzeki Barycz km rozbiórkę przewodów napowietrznych SN 20kV oraz słupów 16 i17, kanału Młynówka Milicka w km wymiana przewodów napowietrznych SN 20kV, kanału Młynówka Milicka w km kablową linią energetyczną SN 20 kv i decyzją z dnia r Starosta Milicki udzielił pozwolenia wodnoprawnego

53 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W VII OPIS TECHNICZNY Stan istniejący: Zadanie w dwóch etapach obejmuje przebudowę linii napowietrznej SN 20 kv L-220 od słupa kablowego nr 1 w Sławoszowicach do stacji transformatorowej nr R-2212 Stawiec. Od linii wyprowadzone są odgałęzienia napowietrzne L-2484, L-2469, do stacji R-2211 Wszewilki, R2428, R2737, R2710 oraz kablowe do R2770. Sieć napowietrzna zabudowana jest na słupach BSW-12 i ŻN-12 z przewodami odpowiednio AFL 6-35 i 70. Linia przebiega przez grunty Skarbu Państwa, gminne, prywatne, kolejowe oraz krzyżuje się m.in. z drogami krajową, powiatowymi, gminnymi,ścieżką rowerową, linią kolejową Milicz -Zduny rzeką Barycz, kanałem Młynówka Milicka, stawami hodowlanymi i kanałami wodnymi. Temat: 1. Budowa sieci kablowej SN 20 kv I etap Nr działek: obręb 0013 Sławoszowice, ark. 1, dz. 209, 305, 211/3, 303, 282, 301, 322, 298, 78/18, 290/3, 315, 57, 288, 316, 346, 345, 351/3 Stan projektowany : Wstęp Na podstawie notatki technicznej i aneksu nr 1 oraz ustaleń z właścicielami nieruchomości znaczna część linii napowietrznej SN L-220 będzie rozebrana. Zamiennie zostaną wybudowane linie kablowe SN po nowych trasach, a część linii napowietrznej SN przebudowana na linię z przewodami niepełnoizolowanymi. Do powiązania projektowanych kabli należy w stacji R-2765 wymienić rozdzielnicę SN. W linii napowietrznej L-2469 na dz. 351/3 obręb Sławoszowice zostanie zabudowany słup kablowy do przyłączenia proj. linii kablowej ze stacji R-2371 POM. Budowa linii kablowych SN Opracowanie obejmuje budowę linii kablowych SN 20kV kablem 3x YHAKS 1x120 12/20kV lub 3x RUHAKS 1x120 12/20 kv na następujących odcinkach: 1. powiązanie istn. kabla K-220 3x YHAKS 1x120 12/20kV z kierunku stacji K-2404 po zdjęciu ze słupa nr 1 L-220 kabel należy przeciąć i zmufować w pasie drogi powiatowej z projektowanym kablem do stacji R-2317 POM pole nr 4 2. powiązanie istn. kabla 3x YHAKS 1x120 12/20kV K-231 z projektowaną sztukówką do stacji R-2765 pole nr 1, 3. powiązanie istn. kabla 3x YHAKS 1x70 12/20kV K-2709, który po zdjęciu ze słupa nr 2 odkopać i ułożyć we wspólnym wykopie z K-231 i K220 po nowej trasie do stacji R-2765 pole nr 4, jako brakujący odcinek wykorzystać zbędny kabel K231/R2765 3x YHAKS 1x120 12/20kV, które łączyć mufą przejsciową, 4. budowa linii kablowej SN od R-2317 POM pole nr 2 do proj. słupa kablowego nr1 w linii L-220 dz. 351/

54 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W Przy układania kabli w ziemi zwrócić uwagę na następujące elementy : kable układać na 10 cm podsypce z piachu na głębokości 1m licząc od górnej krawędzi kabla lub rury osłonowej do nawierzchni; przy układaniu kabla wzdłuż skarp zwrócić uwagę na zakopania kabla 1m od powierzchni także w płaszczyźnie bocznej, przejścia poprzeczne przez drogi utwardzone przeciskiem mechanicznym lub sterowanym w rurze SRS na głębokości określonej przez Zarządcę drogi, w pozostałych przypadkach 1m licząc od górnej krawędzi rury do poziomu terenu, skrzyżowanie z kanałem Młynówka przewiertem sterowanym pod dnem wg parametrów opisanych na mapie, przekroju oraz w uzgodnieniu z Dolnośląskim Zarządem Melioracji i Urządzeń Wodnych Posterunek w Miliczu. Prowadzenie prac zgodnie z operatem wodnoprawnym oraz pozwoleniem wodnoprawnym Starosty Milickiego; trasa nie może przebiegać po dz. nr 96 przekroczenie doprowadzalnika Stawu Słupica oraz odprowadzalnika Stawu Słoneczny w rurze stalowej oraz współosiowo SRS nad lustrem wody ( szczegóły rys.kpw-8), przejścia pod rowami wg oznaczeń na mapach, w natrafieniu na instalacje drenarskie w razie uszkodzeń należy odpowiednio wykonać naprawy i potwierdzić pisemnie u właściciela instalacji lub działki pozytywny odbiór przed zasypaniem, zachować szczególną ostrożność przy pracach w pobliżu sieci podziemnych, wszystkie przepusty uszczelnić przed zamuleniem, a wejścia do stacji transformatorowych przed wnikaniem wody i gazów, przy istniejących skrzyżowaniach i zbliżeniach zachować normatywne odległości stosować odpowiednio rury ochronne, zabezpieczyć przed uszkodzeniem mechanicznym istniejące drzewa w sąsiedztwie prowadzonych prac, w celu skompensowania przesunięć gruntu kabel ułożyć w wykopie faliście (dodatkowo ok. 3% długości wykopu), kabel przykryć 10 cm warstwą piachu, 15cm warstwą rodzimego gruntu, a następnie ułożyć czerwoną folię o szerokości 20cm, promień zginania kabla i temperatura kabla w czasie układania wg zaleceń producenta, kable obustronnie zakończyć głowicami, na kablach umieścić odpowiednio oznaczniki ( tabliczki grawerowane mocowane opaskami wzór uzgodnić z Inwestorem), nr ewidencyjny, Tauron Dystrybucja S.A., typ kabla 20 kv, (rok budowy) r przez cały czas instalowania, końce kabla powinny być zabezpieczone przed wnikaniem wilgoci (np. kapturkami lub taśmą samoprzylepną), prace prowadzić zgodnie z normą N-SEP-E-004 oraz wytycznymi zawartymi w uzgodnieniach branżowych, przed rozpoczęciem robót powiadomić pisemnie właścicieli gruntów z potwierdzeniem odbioru, w trakcie prac zgłaszać do odbioru przed zasypaniem poszczególne odcinki kabla, po zakończeniu prac teren uporządkować i uzyskać od właścicieli gruntów protokolarne potwierdzenie odbioru bez uwag, linię kablową wytyczyć i zinwentaryzować (przed zasypaniem) geodezyjnie, termin prowadzenia prac koordynować ze służbami Tauron Dystrybucja S.A.,

55 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W trasę kabla w terenie niezbudowanym oraz położenie muf oznaczyć słupkami, tak aby nie utrudniały prac polowych i komunikacji. odcinkowo na trasie kabla występują grupy lub pojedyncze zarośla i krzewy, których główne miejsca oznaczono na mapach; wycinkę wg potrzeb realizować wg warunków uzgodnień z właścicielem terenu, dopuszcza się mechaniczne układanie kabli za pomocą ciągarki, przy czym maksymalna siła naciągu w N nie powinna przekroczyć 30 x S gdzie S przekrój ciągniętego kabla w mm 2 przy dużych siłach wciągania i przy przeciąganiu kabla na ostrych łukach, należy stosować środki zmniejszające nacisk na wewnętrzną ściankę kabla (np. profilowane ślizgi lub rolki), należy upewnić się, że na trasie wciągania kabla nie ma ostrych kamieni i krawędzi, które mogą uszkodzić kabel, wykonać badania powykonawcze kabli w linii kablowej Szczegóły rozwiązań wg map sytuacyjnych, schematu ideowego i przekroi. Prace na terenie kolejowym Na działce nr 282 obręb Sławoszowice będącej w użytkowaniu wieczystym PKP, na której gmina Milicz wybudowała ścieżkę rowerową brak jest infrastruktury kolejowej wykonane zostanie przejście poprzeczne przeciskiem mechanicznym. Zakres prac został uzgodniony z PKP Oddział Gospodarowania Nieruchomościami we Wrocławiu pismem N17g-655/U/521/2012 z dnia r. Prace na terenie kolejowym prowadzić w porozumieniu i pod nadzorem służb PKP. Wymiana rozdzielnicy SN w stacji R-2765 Do wprowadzenia kabla K-2709 do stacji kontenerowej R-2765 prod. ZPUE Włoszczowa należy istniejąca rozdzielnicę SN wymienić na 4-polową w izolacji SF-6 TPM LLTL prod. ZPUE Włoszczowa patrz rys. nr KPW10. Na kablu K-231 do stacji R-2384 zabudować projektowany wskaźnik przepływu prądu zwarciowego Flair 279 z sygnalizatorem świetlnym na zewnątrz nad drzwiami wejściowymi do stacji. Instalację prowadzić w rurkach na uchwytach. Podejście do pola nr 1 przez kanał. Zasilanie centralki z RPW. Istniejący sygnalizator zabudować na kablu K Ochrona przeciwporażeniowa Sieć 20 kv pracuje jako skompensowana. Ochronę przed dotykiem bezpośrednim stanowią aparaty i urządzenia z dobranym odpowiednio stopniem IP oraz odstępy izolacyjne. Ochronę przed dotykiem pośrednim w sieci SN stanowi uziemienie ochronne. Rury stalowe przejść przez doprowadzalnik stawu Słupica przyłączyć do uziomu stacji R2317, natomiast rurę przez odprowadzalnik stawu Słoneczny uziemić przez projektowany uziom pionowy. Rezystancja uziemień R 10Ω. Przy linii kablowej SN zachować ciągłość żyły powrotnej przyłączając ją na początku i na końcu do uziemień. Napięcie rażenia UTP=89V dla t> 3,6s. Sprawdzić pomiarami skuteczność ochrony od porażeń

56 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W Zestawienie ważniejszych materiałów Lp Wyszczególnienie odcinków kabla 3x YHAKS 1x120 lub RUHAKS 1x120 Długość odc. m 1. K-220 od mufy do R-2317 POM 958 (1003) 2. K-220 od R-2317 do słupa kablowego 1468 (1544) 3. K-231 od mufy do R (89) 4. RAZEM 2500 (2636) Uwaga : Długości odcinków kabla sprawdzić w terenie. Obmiar zawiera zapasy Do montażu Lp. Wyszczególnienie Jedn. Ilość Producent Uwagi 1. kabel YHAKS 1x120/50 12/20 kv lub m 7908 RUHAKS 1x120/50 12/20kV 2. folia czerwona m rury osłonowe DVK fi 160 czerwone m rury osłonowe SRS fi 160 czerwone m rura SV110 m 3,5 6. rura stalowa DN150 m 35m 7. mufy przelotowe kpl opaski kablowe szt głowice kablowe wewnetrzne 3 szt. kpl głowice kablowe zewnętrzne 3 szt. kpl ograniczniki przepięć SN kpl rozdzielnica SN TPM 4-polowa kpl Flair sygnalizator zwarć kpl. 1 Do demontażu Lp. Wyszczególnienie Jedn. Ilość Producent Uwagi 1. kabel 3x YHAKS 1x120mm 2 m 35 zdać do Tauron SA 2. rozdzielnica LTL TPM Sf6 kpl. 1 ZPUE zdać do Tauron SA Dopuszcza się zastosowanie rozwiązań równoważnych w zakresie materiałów i urządzeń po akceptacji przez Inwestora. Szczegółowe zestawienie materiałów zawiera kosztorys

57 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W VIII OPIS TECHNICZNY Temat: 2.Przebudowa linii napowietrznych SN 20 kv z przewodami gołymi L-220, L-2484, L-2469 na linie z przewodami niepełnoizolowanymi SN 20 kv. Nr działek: obręb 0013 Sławoszowice, ark. 1, dz. 100/14, 346, 345, 351/3, 351/2, 343, 348 obręb 0017 Wszewilki, ark. 1, dz. 157, 160, 295, 161, 163, 164, 165, 425/1, 427/2, 427/3, 427/1 3. Rozbiórka odcinka linii napowietrznej SN 20 kv L-2484 Nr działek: obręb 0017 Wszewilki, ark. 1, dz. 165, 166, 425/1, 427/2, 427/3, 427/1 1. OPIS TECHNICZNY Stan istniejący: Istniejąca linia napowietrzna L-220 wykonana jest przewodami 3xAFL-6 70 mm 2 SN 20 kv w układzie płaskim i stanowi ciąg główny zasilany z GPZ Milicz poprzez stację transformatorową nr R Odgałęzienia L-2848 i L-2469 są wykonane przewodami 3xAFL-6 35 mm 2 w układzie trójkątnym. Linia zbudowana jest na słupach żelbetowych ZN-12 i BSW-12; przy istniejących torach kolejowych posadowiony jest słup kratowy. Przedmiotowe linie L-220 i L-2469 odpowiednio krzyżują się z rzeką Barycz w km i , kanałem Młynówka Milicka w km 5+000, stawami rybnymi oraz przechodzą przez prywatne grunty rolne. Rzeka Barycz oraz stawy otoczone są wałami lub groblami ziemnymi. Długości przęseł w przedziale m, długość całkowita linii L= 1965 m. Układ linii przedstawia plan sytuacyjny rys. nr PASPW1 PASPW4. Stan projektowany: Wstęp W I etapie inwestycji do przebudowy przewidziano linie napowietrzne L-2484 oraz odcinek L-2469 od słupa nr 9 do 19 (L220) z przewodami gołymi AFL 6-35 na linię z przewodami niepełnoizolowanymi. Założenia projektowe dla celów projektowych wykorzystano: katalog linii napowietrznych średniego napięcia KV z przewodami niepełnoizolowanymi o przekrojach mm 2 w układzie płaskim, na pojedynczych żerdziach wirowanych LSNi ENSTO TOM I 2008 r., katalog słupów z łącznikami dla linii napowietrznych średniego napięcia kv z przewodami niepełnoizolowanymi o przekrojach mm 2 w układzie płaskim, na pojedynczych żerdziach wirowanych LSNiog ENSTO TOM II 2009 r., album linii napowietrznych średniego napięcia 15-20kV z przewodami gołymi na żerdziach wirowanych UKŁAD TRÓJKĄTNY LSNS 70(50) TOM I, autorstwa Elprojekt Sp. z o.o. 2008r., album słupów z odłącznikami i rozłącznikami linii napowietrznych średniego napięcia 15-20kV z przewodami gołymi na żerdziach wirowanych UKŁAD TRÓJKĄTNY LSNS-og 70(50) TOM II/ cz.1, autorstwa Elprojekt Sp. z o.o. 2009r.,

58 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W album linii napowietrznych średniego napięcia w układzie trójkątnym LSNS 70(50) TOM I i układzie płaskim LSNS 120(70)[240] TOM I, autorstwa Elprojekt Sp. z o.o., album napowietrznych linii średnich napięć kv na słupach z przewodami 35 i 70 mm 2 tom II elementy linii kv AFL-6 70/50 na żerdziach typu BSW wg Energoprojekt Poznań 1976 r., wg których należy prowadzić również roboty montażowe, przy projektowaniu i przebudowie linii napowietrznej z adaptacją istniejących słupów linii wykorzystano normy PN-EN , PN-E i N SEP-E-003; obszar projektu znajduje się w I strefie klimatycznej, sadziowej i zabrudzeniowej; charakterystykę gruntu opisuje opinia hydrogeotechniczna, warunki fundamentowania słupów energetycznych określa się jako proste i zaliczono do I kategorii geotechnicznej posadowienia. Na podstawie opinii oraz analizy posadowień istniejących słupów grunt zaliczono do klasy gruntów słabych ze średnią spoistością, z podniesionym lokalnie dla terenów obniżonych poziomem wody gruntowej; występują przewarstwienia osadów; Słupy posadowione będą w gruncie za pomocą typowych ustojów dostosowanych do rodzaju słupa i gruntu i dobrane na podstawie Albumów do projektowania. Dla stanowisk z podniesionym poziomem wody gruntowej zastosować jako ścianki szczelne studnie. na terenie inwestycji występują zmienne warunki gruntowo-wodne; rzeka i kanały oraz spiętrzenia wód w stawach wyraźnie oddziaływają na stan wód gruntowych w terenie; zaleca się monitorowanie tego zjawiska przed rozpoczęciem prac w celu dostosowania terminu prac i wyboru optymalnej technologii robót w celu ograniczenia zniszczeń oraz nakładów finansowych; rejon Baryczy znajduje się w strefie zagrożenia powodziowego; w okresie eksploatacji przedmiotowych linii napowietrznych SN nie zaobserwowano wpływu na słupy i przewody sąsiedztwa wód powierzchniowych i podwyższonej wilgotności oraz występowania podwyższonego ryzyka sadzi katastrofalnej; najmniejsza dopuszczalna odległość pionowa linii napowietrznej SN dla przewodów niepełnoizolowanych: od drogi wg normy PN-EN , tablica nr wynosi 6,60 m, od ziemi wg normy PN-EN , tablica nr wynosi 5,60 m, od wód wg normy PN-E , tablica nr 24, pkt. 1 wynosi 4+U/150 m, przyjęte podstawowe naprężenie przewodów AAsSn 70 mm 2 to 75 MPa; typ linii L3; układ płaski; odcinkowo zmniejszone do 50 MPa i 60 MPa (ochrona przeciwgrganiowa), przyjęte podstawowe naprężenie przewodów AAsSn 50 mm 2 to 60 MPa; typ linii L2; układ płaski; zmniejszone do 45 MPa miedzy słupem nr 4 a stacją R2484. najmniejsza dopuszczalna odległość pionowa linii napowietrznej SN dla przewodów gołych: od drogi wg normy PN-EN , tablica nr wynosi 6,60 m, od ziemi wg normy PN-EN , tablica nr wynosi 5,60 m, od wód wg normy PN-E , tablica nr 24, pkt.1 wynosi 4+U/150 m, przyjęte podstawowe naprężenie przewodów istn. AFL-6 70 mm 2 to 90 MPa przyjęte podstawowe naprężenie przewodów istn. AFL-6 35 mm 2 to 100 MPa; układ trójkątny; zawieszenie przewodów na izolacji kompozytowej; obostrzenia dla skrzyżowania z rz. Barycz 2 stopnia, a stawów rybnych 1 stopnia;

59 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W dla linii niepełnoizolowanej stosować układ ochrony przeciwłukowej; poprzeczniki na słupach z profili zamkniętych; posadowienie słupów wytyczyć geodezyjnie. Przęsła dla przewodu AAsSn 70 mm 2 75 MPa mają następujące rozpiętości: rozpiętość przęsła ciężarowego L =407 m (WI, S I; 75 MPa); rozpiętość przęsła wiatrowego dla słupa przelotowego: P1-13,5E/4,3 L=157 m; rozpiętość przęsła wiatrowego dla słupa przelotowego: P1-12 E/4,3, L=162 m; rozpiętość przęsła nominalnego do słupa przelotowego: P1-13,5E/4,3, t=2,1 m L=160 m; rozpiętość przęsła nominalnego do słupa przelotowego: P1-12E/4,3, t=2,1 m L=135 m. Przęsła dla przewodu AAsSn 50 mm 2 60 MPa mają następujące rozpiętości: rozpiętość przęsła ciężarowego L =450 m (WI, S I; 60 MPa); rozpiętość przęsła wiatrowego dla słupa przelotowego: P1-12 E/4,3, L=194 m; rozpiętość przęsła nominalnego dla słupa przelotowego: P1-12 E/4,3, t=2,1 m L=110 m. Przebudowa linii napowietrznej SN Odcinki linii Sławoszowice-Stawiec nr L-2469 (od słupa nr 9 do 19), L-2484 (od słupa nr 19 do R-2484) zgodnie z notatką techniczną i aneksem nr 1 zostaną przebudowane na linię napowietrzną z przewodami niepełnoizolowanymi. Wszystkie słupy, za wyjątkiem słupa rozgałęźnego RONK-12 na żerdziach BSW nr 19 linii L-220, zostały zakwalifikowane do demontażu. Odcinek linii L-220 od słupa 1 do 19 zostanie zdemontowany (projekt rozbiórki wg odrębnego opracowania i pozwolenia na rozbiórkę) i zastąpiony linią kablową, której przebieg wytyczono nową trasą. Linię napowietrzną zaprojektowano na podstawie katalogów LNSi i LNSiog ENSTO na słupach wirowanych w układzie płaskim z przewodami w linii głównej AAsSn 70 mm 2 z naprężeniem normalnym 75 MPa, a w przęsłach krótkich odpowiednio 50 i 60 MPa. Odgałęzienie do stacji R-2484 z przewodami AAsSn 50 mm 2 z naprężeniem normalnym 60 MPa i naprężeniem zmniejszonym 45 MPa. Projekt zagospodarowania terenu przedstawiano na mapach PASPW1 do PASPW3. Po przebudowie zmieni się funkcja odcinka linii L-2469 od słupa nr 1 (dawniej 8) do słupa nr 9 (dawniej 19), gdyż będzie to główny ciąg linii L-220 zasilany proj. linią kablową SN wprowadzoną na słup nr 1 (8) ze stacji R-2317 POM. Pozostały odcinek linii L-2469 w ul. Łąkowej nie podlega przebudowie; do wymiany jedynie słup nr 9, na którym zostanie zabudowny rozłącznik RN-IIIS 24/4 od strony linii L-220. Linia L-2484 zostanie częściowo wymieniona,a od słupa nr 2 rozebrana i wybudowana po nowej trasie. Posadowienie słupów przy istniejących warunkach gruntowo-wodnych z podniesionym lokalnie poziomem wody gruntowej, utrzymanie stateczności słupów przy naprężeniach oraz ograniczenie czasów wyłączeń linii wymusza stosowanie odpowiedniej technologii prowadzenia robót. Na terenach o wysokim poziomie wód gruntowych w gruntach słabych zgodnie z albumami zalecane jest stosowanie fundamentów studniowych. W takich warunkach kręgi stanowią szczelną ścianę w trakcie robót przed wnikaniem wody i pozwalają na właściwe posadowienie. Jako ścianki szczelne dopuszcza się również inne rozwiązania systemowe. Czas prowadzenia prac montażowych jest uzależniony przede wszystkim od okresowego poziomu wody gruntowej. Przed rozpoczęciem robót wykonać wykopy próbne do ustalenia aktualnego poziomu wód gruntowych w celu doboru odpowiedniego sposobu robót, wydajności pomp odwadniających

60 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W wykopy oraz możliwości wjazdu ciężkim sprzętem. Najlepszym okresem prac jest występowanie naturalnych niżówek hydrologicznych. Przy wykonywaniu wykopu poniżej poziomu wody gruntowej należy zagłębić kręgi studzienne dopasowane średnicą do ustojów płytowych oraz min. 2,2m w celu prowadzenia do głębokości 3,3m wykopów wewnątrz kręgów mechanicznie metodą studniową. Nie należy rozkopywać terenu poza obrys studni. Połączenia poszczególnych kręgów wykonać masą lub taśmą uszczelniającą. Krawędź ostatniego kręgu min. 0.3m od powierzchni gruntu. Po ustawieniu kręgów zabetonować dno studni przed napływem wody (min. 20 cm) zachowując zasadę betonowania podwodnego tzw. metodą kontraktor, a następnie odpompować wodę. Do tak przygotowanego szczelnego stanowiska zabudować odpowiednio słup z ustojem płytowym i zasypać suchym betonem B15 starannie zagęszczonym warstwami o grubości cm. Przy naprężaniu przewodów w przypadku problemów z właściwym zgęszczeniem gruntu zastosować tymczasowo odciągi. Zastosowanie studni jako ścianek szczelnych w kombinacji z ustojem płytowym przewiduje się dla stanowisk z wymianą słupa nr 1 w L2469, nr 8 w L-220, nr 1, 2 w L-2484 umożliwiające przy montażu przewodów wykonanie naprężeń obliczeniowych. Przy demontażu słupa istniejącego maksymalnie ograniczyć rozkopywanie terenu. Przy niekorzystnych warunkach terenowych dojazd do słupów na podmokłych łąkach przy stawach hodowlanych ustalić z właścicielami, a w razie potrzeby przewidzieć wykonanie tymczasowych dróg dojazdowych i utwardzenia obszarów prac przy słupach. Przekroczenie rzeki Barycz i roboty w strefie 50 m od wałów przeciwpowodziowych Na prowadzenie robót w obrębie Baryczy oraz w strefie 50 m od wałów przeciwpowodziowych zostało wydane przez Marszałka Województwa Dolnośląskiego zwolnienie z zakazów określonych w art. 88n ust.1 pkt 3, 4 i 5 ustawy z dnia r. Prawo Wodne decyzją z dnia r. w przedmiocie rozkopywania wałów uszkadzania darniny i innych umocnień skarp i korony wałów, kopania dołów oraz wykonywania obiektów budowlanych dla realizacji przedmiotowej inwestycji. Dla potrzeb wydania opinii została opracowana ekspertyza hydrogeotechniczna przez firmę Hydrotest. Zakres prac Linia napowietrzna SN 20 kv L-2469 przechodzi przez rzekę Barycz dz. 348 w km na wysokości dz. 157 i 351/2. Zakres robót będzie obejmował: wymianę istniejących słupów nr 3 i 4 (wg starej numeracji 5 i 6) u podstaw wałów od strony odpowietrznej, wymianę przewodów na długości L=67 m między oraz nad wałami oraz w strefie 50 m od stopu wału na dz.157, 348, 351/2. Wszystkie działania budowlane w zasięgu wałów rzeki Barycz i obszaru ochrony wałów należy wykonywać pod nadzorem administratora wału DZMiUW we Wrocławiu Inspektorat w Miliczu. Przy wymianie słupów przy wałach rzeki Barycz należy zwrócić szczególną uwagę na poziom wód gruntowych, którego nie wolno obniżać (odpompowywać), gdyż może to spowodować uruchomienie wzmożonej filtracji. W przypadku napotkania warstw namułów w obrębie fundamentowania należy je wymienić na grunt nośny zagęszczona pospółka. Wykop pod ustoje wykonać z jak najmniejszą ingerencją w strukturę wału. Zasypanie wykopów pod słupy ze względu na występujące piaski luźne gruntem stabilizowanym cementem portlandzkim 32,5 przyjmując 100 kg/ 1m 3 gruntu

61 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W Na prowadzenie robót w obrębie Baryczy zostało wydane pozwolenie wodnoprawne przez Starostę Milickiego na podstawie operatu wodnoprawnego. Przy słupie nr 3 przyciąć odrosty krzewów wg uzgodnienia z DZMiUW w Miliczu i Starostwem Powiatowym w Miliczu Wnioski i zalecenia z opinii hydrogeotechnicznej do prowadzenia robót przy wałach 1. W rejonie projektowanych robót ziemnych przy przebudowie i modernizacji linii napowietrznej SN 20 kv L-220 Sławoszowice Stawiec wraz z odgałęzieniami, istnieją wały przeciwpowodziowe rzeki Baryczy km Roboty ziemne i betonowanie fundamentów należy wykonać bez obniżania naturalnego poziomu wód gruntowych. 3. Wykopy należy wykonywać bezpośrednio przed budową fundamentów słupów; szczególnie w okresach wysokich stanów wód rzeki Baryczy, by w odkrytych wykopach nie uaktywnić przebić hydraulicznych. 4. Dno wykopów z poziomem wody gruntowej zabezpieczyć nasypem żwirów. 5. Grunty spoiste w wykopach należy zabezpieczyć przed przemarzaniem i rozmywaniem. 6. Występujące w poziomie posadowienia nienośne namuły należy wymienić na grunt nośnyzagęszczona pospółka. 7. Roboty ziemne najlepiej realizować w okresach niżówek hydrologicznych. 8. Budowę przygotować na ewentualność wystąpienia powodzi, (zapas worków i piasku, folia, bentonit). 9. W razie zniszczenia darni na korpusie wałów należy odtworzyć porost. 10. Roboty w rejonie wałów realizować należy pod nadzorem DZMiUW Inspektorat w Miliczu. 11. Planowane roboty pod warunkiem zachowania opisanej technologii i zakresu robót nie obniżą szczelności wału przeciwpowodziowego i nie pogorszą stanu technicznego istniejących wałów przeciwpowodziowych. Prace na terenie stawów rybnych Roboty na stawach zaplanować w porozumieniu z właścicielem w miarę możliwości najkorzystniej jest po zakończeniu cyklu produkcyjnego i spuszczeniu wody ze stawów co ułatwi wymianę i posadowienie nowych słupów na wałach. Występujące w wykopach warstwy namułów należy wymienić na grunt nośny -zagęszczona pospółka. Ze względu na ograniczenia w dojeździe do słupów dobrać odpowiednio kategorie sprzętu ciężkiego i technologię wykonywania robót uwzględniając odpowiednio wcześniej opisane uwarunkowania. Dla słupów lokalizowanych na groblach stawów hodowlanych poza osią obecnej linii możliwa zabudowa słupów niezależnie od wymian ograniczając czasy wyłączeń. Zabudowa słupów nr 5,6 w L-220 oraz 3, 4 w L-2484 na groblach z powiększoną głębokością zakopania dla poprawy stateczności. Ponadto w/w słupy 3,4 zasypywać gruntem stabilizowanym cementem (namuły wymienić). W przypadku uszkodzenia przy robotach skarp grobli wykonać odpowiednie naprawy. Słupy Przedmiotowa linia została podzielona na cztery sekcje odciągowe, w których zabudować słupy wg wykazów

62 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W L-220 (przebudowany odc. L-2469) L

63 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W L-2469 Obostrzenia Dla L-220 w przęśle pomiędzy stanowiskami słupowymi nr 3 i 4, nad rzeką Baryczą wykonać obostrzenie linii 2. Przy przejściu linii nad stawami rybnymi wykonać obostrzenie linii 1 dla przęseł 6-7 (L-220) oraz 3-4 (L-2484). Stopień obostrzenia nad rzeką Baryczą związany jest z rozwojem turystyki wodnej (kajakowej) na rzece, zgodnie z przyjętym programem rozwoju terenów wodnych, a nad stawami hodowlanymi w związku z prowadzoną gospodarką rybną (PN-E :1998, tablica 14). Istniejące gałęzie drzew i krzewów pod i w obrębie linii odpowiednio przyciąć. Adaptacja słupa nr 9(19) Na podstawie oględzin stan słupa ocenia się jako dobry bez pęknięć i ubytków w betonie. W celu przystosowania do nowych warunków pracy należy: wykonać otwory do zawieszenia izolacji w kierunku R-2484 i słupów nr 1 i 15 oraz dla projektowanego zawieszenia przelotowego mostka, oczyścić konstrukcje i wykonać malarskie powłoki antykorozyjne, wymienić izolacje na kompozytową wg wytycznych przedstawionych na rys. PASPW5. Stacja R-2484 Na istniejącej stacji transformatorowej R-2484 nie przewiduje się zmiany konstrukcji zawieszenia przewodów ani wymiany osprzętu poza wymianą izolatorów zawieszenia odciągowego przewodów zasilających na kompozytowe. Ochrona przeciwporażeniowa Sieć elektroenergetyczna SN-20 kv pracuje jako skompensowana. Ochronę przed dotykiem bezpośrednim stanowią aparaty i urządzenia z dobranym odpowiednio stopniem IP oraz odstępy izolacyjne. Ochronę przed dotykiem pośrednim w sieci SN stanowi uziemienie ochronne. Napięcie rażenia UTP=89V dla t> 3,6s dla słupów z rozłącznikami. Sprawdzić pomiarami skuteczność ochrony od porażeń. Instalacja uziemiająca Dla słupów z proj. ogranicznikami przepięć oraz dla słupów na groblach stawów hodowlanych zabudować uziemienie Wartość rezystancji uziemienia powinna wynosić R<10 Ω

64 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W Ochrona odgromowa i przeciwprzepięciowa Ochronę odgromową dla linii napowietrznej SN stanowią ograniczniki przepięć typu o napięciu trwałej pracy ogranicznika Uc=24 kv. POLIM-D24N Ochrona przed skutkami łuku Projektowaną linię napowietrzną niepełnoizolowaną chronić przed skutkami łuku wg normy N SEP-E- 003 pkt 10.3 stosując układy ochrony przeciwłukowej w następujących miejscach: na słupach skrzyżowaniowych, przy drogach i zabudowach, na słupach na granicy terenu niezabudowanego i leśnego oraz słupach zlokalizowanych na wzniesieniach terenu, na słupach linii prowadzonych na terenie płaskim niezabudowanym nie rzadziej niż na co trzecim słupie, na terenach leśnych nie rzadziej niż na co piątym słupie linii, na słupach odporowych, odporowo-rozgałęźnych i rozgałęźnych linii. Nie jest wymagane stosowanie układy łukoochronnych na słupach, na których zastosowano ograniczniki przepięć. Dla ochrony projektowanej linii należy zastosować układy ochrony przeciwłukowej typu iskiernikowego na stanowiskach słupowych wg rys KPW 0.1 Obliczenia techniczne Obliczenie wysokości minimalnych linii napowietrznej SN od powierzchni wód dla linii SN Odłegłość minimalna linii napowietrznej SN w największym zwisie hmin=10,15 m dla Baryczy (przesło 3-4 lini L-220) i 8,11 m dla stawów (przęsło 3-4 lini L-2484). Zgodnie z normą N SEP-E-003 w odniesieniu do normy PN-E odległość pionowa linii napowietrznej SN od powierzchni wód wg tablicy nr 24, pkt 1 powinna wynosić 4+U/150 m. Rzeka Barycz na obszarze objętym inwestycją nie jest wodą żeglowną, w związku z czym dla tego przypadku nie stosuje się normy PN-EN Warunek został spełniony h=10,15>4,13 m i 8,11>4,13 m. od ziemi dla linii SN Odłegłość minimalna linii napowietrznej SN dla najdłuższego przęsła a=125m w najwiękzszym zwisie wyniosła h=6,63 m (przęsło nr 2-3 linii L-220), a najmniejsza odległość od ziemi wystąpiła w przęśle 7-8 linii L-220 i wyniosła h=6,08m. Odległość minimalna linii SN zgodnie z normą PN-EN tablica nr powinna wynosić 5,60m. Warunek został spełniony h=6,63>5,60m i h=6,08m>5,60m. od drogi dla linii SN Odłegłość minimalna linii napowietrznej SN w najwiękzszym zwisie wyniosła h=7,76m dla przęsła nr 1(9)-1 linii L Odległość minimalna linii SN zgodnie z normą PN-EN tablica nr wynosić 6,60 m. Warunek został spełniony h=7,76>6,60 m. Obliczenie sprawdzające wykonano przy pomocy programu LINIA i KWP wyniki w załączeniu. Profil linii przedstawiają rys. PASPW7 (AAsSn70mm 2 ) i PASPW8 (AAsSn50mm 2 ). Odległości minimalne od ziemi i dróg przyjęto wg normy PN-EN Wykonano obliczenia zwisów dla temperatury 10 C, 40 C i 60 o C oraz w odniesieniu do normy PNE przy zwisie normalnym i katastrofalnym

65 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W Zgodnie z normą PN-EN najmniejsza dopuszczalna odległość pionowa linii napowietrznych SN prądu przemiennego powyżej 1kV do 45kV włącznie wynosi: od drogi wg normy PN-EN , tablica nr ,60 m, od ziemi wg normy PN-EN , tablica nr ,60 m, od wód wg normy PN-E , tablica nr 24, pkt.1 4+U/150 m, Zgodnie z normą PN-E najmniejsza dopuszczalna odległość pionowa elektroenergetycznych linii napowietrznych SN przy zisie katastrofalnym powinna wynosić 4+U/150 m. Program-linia.pl dla przewodów AAsSn70mm 2 Zestawienie przęseł z korelacja zwisów dla zbioru wyników od słupa 1(9) do słupa 9 -temperatura maksymalna jezeli temperatura montazu wynosila 10.0 st. C (obliczenia wedlug metody przesla ekstremalnego). ========================================================================================================================================================================= Przewod Wysoko. Temp. Maksymalna temp. przewodu Sre.kat Wyp.sila Kat Wyp.sila Slizg Przeslo ROZ USKOK zamocow Smax prze- -miejsce najblizsze od wychyl. ZWIS pozioma dzialan pionowa na sl.b (slupy) nr nazwa na A wodu U Lmin TEREN DZ przew. pionowy na A wypad. na A wkier.a A B [m] [m] [m] [MPa] [st.c] [m] [m] [m] [m] [st.] [m] [dan] [st.] [dan] [m] ========================================================================================================================================================================= 1(9) aasxsn * m aasxsn m aasxsn m aasxsn * aasxsn m aasxsn * m aasxsn m aasxsn m aasxsn aasxsn * aasxsn n (19) aasxsn (19) aasxsn m.000 ========================================================================================================================================================================= * przy numerze slupa - oznacza zamocowanie na izolatorze wiszacym lub inne podatne; m-slup mocny; n-slup narozny; "Wysoko. zamocow. na A" - odleglosc zamocowania przewodu od ziemi; U - ugiecie w miejscu najmniejszej odleglosci od terenu; * przy "Wysoko. zamocow." - oznacza, ze jest to przeslo ekstremalne; Lmin - odl. pozioma od slupa A dla punktu lezacego najblizej terenu; DZ - pionowa odleglosc od najblizszego nizej zawieszonego przewodu w miejscu najwiekszego ugiecia przewodu rozpatrywanego; TEREN - minimalna odleglosc przewodu od rzezby terenu zgloszonej wczesniej modulem TEREN Smax - max. naprezenie wystepujace w przesle dla zalozonego warunku * przy Smax oznacza, ze zostaly przekroczone naprezenia dopuszczalne. Sila pozioma obliczana jest wzgl. osi zerowej obciazenia pokrywajacej sie z kierunkiem wyznaczonym przez slupy A i B. -sadź normalna jezeli temperatura montazu wynosila 10.0 st. C (obliczenia wedlug metody przesla ekstremalnego). ========================================================================================================================================================================= Przewod Wysoko. Temp. sadz normalna Sre.kat Wyp.sila Kat Wyp.sila Slizg Przeslo ROZ USKOK zamocow Smax prze- -miejsce najblizsze od wychyl. ZWIS pozioma dzialan pionowa na sl.b (slupy) nr nazwa na A wodu U Lmin TEREN DZ przew. pionowy na A wypad. na A wkier.a A B [m] [m] [m] [MPa] [st.c] [m] [m] [m] [m] [st.] [m] [dan] [st.] [dan] [m] ========================================================================================================================================================================= 1(9) aasxsn * m aasxsn m aasxsn m aasxsn * aasxsn m aasxsn * m aasxsn m aasxsn m aasxsn aasxsn * aasxsn n (19) aasxsn (19) aasxsn m.000 ========================================================================================================================================================================= -sadź katastrofalna jezeli temperatura montazu wynosila 10.0 st. C (obliczenia wedlug metody przesla ekstremalnego). ========================================================================================================================================================================= Przewod Wysoko. Temp. Sadz katastrofalna Sre.kat Wyp.sila Kat Wyp.sila Slizg Przeslo ROZ USKOK zamocow Smax prze- -miejsce najblizsze od wychyl. ZWIS pozioma dzialan pionowa na sl.b (slupy) nr nazwa na A wodu U Lmin TEREN DZ przew. pionowy na A wypad. na A wkier.a A B [m] [m] [m] [MPa] [st.c] [m] [m] [m] [m] [st.] [m] [dan] [st.] [dan] [m] ========================================================================================================================================================================= 1(9) aasxsn * m aasxsn m aasxsn m aasxsn * * aasxsn * m

66 Janura P RO JE KT O W A N IE I R E AL IZ AC J A I N WE STYCJI E L E KT RO E NE R G ET Y CZ N Y CH J A N U R A WI ES Ł A W aasxsn * m aasxsn m aasxsn m aasxsn aasxsn * aasxsn n (19) aasxsn (19) aasxsn m.000 ========================================================================================================================================================================= -temperatura mrozu -25 o C jezeli temperatura montazu wynosila 10.0 st. C (obliczenia wedlug metody przesla ekstremalnego). ========================================================================================================================================================================= Przewod Wysoko. Temp. Mroz Sre.kat Wyp.sila Kat Wyp.sila Slizg Przeslo ROZ USKOK zamocow Smax prze- -miejsce najblizsze od wychyl. ZWIS pozioma dzialan pionowa na sl.b (slupy) nr nazwa na A wodu U Lmin TEREN DZ przew. pionowy na A wypad. na A wkier.a A B [m] [m] [m] [MPa] [st.c] [m] [m] [m] [m] [st.] [m] [dan] [st.] [dan] [m] ========================================================================================================================================================================= 1(9) aasxsn * m aasxsn m aasxsn m aasxsn * aasxsn m aasxsn * m aasxsn m aasxsn m aasxsn aasxsn * aasxsn n (19) aasxsn (19) aasxsn m.000 ========================================================================================================================================================================= -temperatura montażu 10 o C jezeli temperatura montazu wynosila 10.0 st. C (obliczenia wedlug metody przesla ekstremalnego). ========================================================================================================================================================================= Przewod Wysoko. Temp. Przyjeta w ETRA temp. montazu Sre.kat Wyp.sila Kat Wyp.sila Slizg Przeslo ROZ USKOK zamocow Smax prze- -miejsce najblizsze od wychyl. ZWIS pozioma dzialan pionowa na sl.b (slupy) nr nazwa na A wodu U Lmin TEREN DZ przew. pionowy na A wypad. na A wkier.a A B [m] [m] [m] [MPa] [st.c] [m] [m] [m] [m] [st.] [m] [dan] [st.] [dan] [m] ========================================================================================================================================================================= 1(9) aasxsn * m aasxsn m aasxsn m aasxsn * aasxsn m aasxsn * m aasxsn m aasxsn m aasxsn aasxsn * aasxsn n (19) aasxsn (19) aasxsn m.000 ========================================================================================================================================================================= -temperatura +40 o C jezeli temperatura montazu wynosila 10.0 st. C (obliczenia wedlug metody przesla ekstremalnego). ========================================================================================================================================================================= Przewod Wysoko. Temp..00N/m lodu m/s wiatru Sre.kat Wyp.sila Kat Wyp.sila Slizg Przeslo ROZ USKOK zamocow Smax prze- -miejsce najblizsze od wychyl. ZWIS pozioma dzialan pionowa na sl.b (slupy) nr nazwa na A wodu U Lmin TEREN DZ przew. pionowy na A wypad. na A wkier.a A B [m] [m] [m] [MPa] [st.c] [m] [m] [m] [m] [st.] [m] [dan] [st.] [dan] [m] ========================================================================================================================================================================= 1(9) aasxsn * m aasxsn m aasxsn m aasxsn * aasxsn m aasxsn * m aasxsn m aasxsn m aasxsn aasxsn * aasxsn n (19) aasxsn (19) aasxsn m.000 =========================================================================================================================================================================
