Wózek kuchenny na rolkach

Transkrypt

1 Wózek kuchenny na rolkach Mobilny pomocnik Wózek kuchenny na rolkach Bardzo praktyczne rozwiązanie: poręczny wózek jest zawsze tam, gdzie go potrzebujesz i oferuje sporo miejsca na różne rzeczy. 1 Wstęp Nasz projekt pomoże w serwowaniu najpiękniejszych dań wyczarowanych w Twojej kuchni. Dzięki rolkom wózek jest zawsze tam, gdzie go potrzeba. W zagłębionej przegródce można wygodnie i bezpiecznie ustawić butelki, a w szufladzie znajdzie się miejsce na potrzebne drobiazgi. Na konstrukcję składają się głównie boki oraz przykręcone do nich półki. Najwyższa półka jest podzielona środkową ścianką. Zwrócić uwagę na to, aby rolki zwrotne znalazły się po tej stronie, po której będzie umieszczony uchwyt do pchania wózka. Rada: chcąc używać płyty wierzchniej jako blatu roboczego, należy zamiast lakierowanego użyć bukowej, olejowanej płyty klejonej. Poniższa instrukcja montażu jest przewidziana dla płyty pilśniowej średniej gęstości () o grubości 19. W przypadku użycia innych materiałów lub grubości należy odpowiednio zmodyfikować wykaz części. Przycięcie płyt można zlecić w markecie budowlanym lub u stolarza. Potrzebne elektronarzędzia: > Wyrzynarka > Szlifierka uniwersalna > Wiertarka udarowa > Wkrętarka akumulatorowa > System natryskowy Akcesoria pomocnicze: > Zestaw wierteł do drewna > Pogłębiacz > Papier ścierny, ziarnistość > Calówka, miękki ołówek, gumka, temperówka > Kozły robocze > Szpachlówka do drewna lub szpachlówka samochodowa

2 Szczegółowa lista materiałów: Szt. Oznaczenie Długość Szerokość Grubość Materiał 2 Boki korpusu Płyta 4 Półki korpusu Płyta 1 Przesłona tylna korpusu Płyta 1 Środkowa ścianka korpusu 1 Korpus płyta wierzchnia z tyłu 2 Rolki, średnica Rolki zwrotne, średnica Uchwyty Płyta Płyta 2 Boki szuflady Płyta 2 Część przednia/tylna szuflady Płyta 1 Dno szuflady Płyta 1 Front szuflady Płyta ok. 30 Śruby z łbem wpuszczanym, 4 x 40 4 Śruby z łbem wpuszczanym, 4 x 35 ok. 28 Śruby z łbem wpuszczanym, 3 x 25 6 Śruby z łbem wpuszczanym, 3 x 15 4 Śruby do uchwytu 4 x 25 ok. 16 Śruby z łbem okrągłym, 5 x 20

3 2 Wycięcie otworu na butelki Ołówkiem na płycie wierzchniej i górnej półce zaznaczyć otwór w kształcie prostokąta o wymiarach 250 x 150. Należy zwrócić uwagę, że wycięcie ze względu na różnorodną długość płyt (najwyższa płyta znajduje się pomiędzy ściankami bocznymi, a na niej leży płyta wierzchnia!) nie będzie w takim samym stopniu oddalone od krótszej krawędzi danej płyty. Wiertarką i wiertłem do drewna 10 wykonać otwory w narożnikach zaznaczonego prostokąta. Krawędź otworu powinna jedynie dotykać linii zaznaczonej ołówkiem, ale nie przecinać jej! Następnie włożyć brzeszczot wyłączonej wyrzynarki w jeden z wywierconych otworów. Wyciąć otwór, przesuwając się wzdłuż linii od jednego otworu do kolejnego, zawsze po wewnętrznej stronie linii. Jeśli zamiast zaokrągleń wolisz narożniki prostokątne, należy poprowadzić wyrzynarkę aż do końca. 3 Połączenie elementów korpusu Na blacie roboczym ustawić na krawędziach dwie ścianki boczne i cztery półki w taki sposób, w jaki będą później zmontowane. Zaznaczyć kontury półek na wewnętrznych powierzchniach boków. Zachować wyjątkową ostrożność i uważać, aby podczas odrysowywania elementy nie przemieszczały się! Sprawdzić położenie półek przy pomocy calówki, korzystając z wymiarów podanych na rysunku. Pośrodku każdego konturu zaznaczyć pozycję trzech otworów. Wywiercić w sumie 12 otworów po każdej stronie, używając wiertarki i wiertła 4, a następnie pogłębić otwory od zewnątrz. Montaż rozpocząć od obu najwyższych półek. Połączyć je ze ścianką środkową, tworząc konstrukcję w kształcie podwójnego T. W tym celu zaznaczyć ołówkiem na odpowiednich powierzchniach obu półek środkową linię poprzeczną. Wywiercić na niej po trzy otwory, używając wiertarki i wiertła 4, a następnie pogłębić otwory od góry (górna półka) i od dołu (dolna półka). Teraz można połączyć półki przez ściankę środkową, używając wkrętarki akumulatorowej i śrub 4 x 40, tworząc wspomnianą już konstrukcję podwójnego T. W ten sam sposób skręcić pozostałe boki i półki. 4 Montaż szuflady i uchwytu Część przednia i tylna szuflad znajduje się pomiędzy (nieco dłuższymi) bokami; skręcić wszystkie elementy w ramę, tak jak to opisano w punkcie 2, używając wkrętarki akumulatorowej i śrub 3 x 25. Ułożyć dno szuflady na ramie, wyrównać i zamontować do dolnych krawędzi, używając wkrętarki akumulatorowej i śrub 3 x 25. Następnie należy zamontować szyny; przykręcić odpowiednie elementy do szuflady oraz ich odpowiedniki do wewnętrznych powierzchni odpowiedniego boku i ścianki środkowej. Teraz można wsunąć szufladę i ustalić dokładne położenie frontu. W tym celu na przednią część szuflady nakleić dwustronną taśmę samoprzylepną.

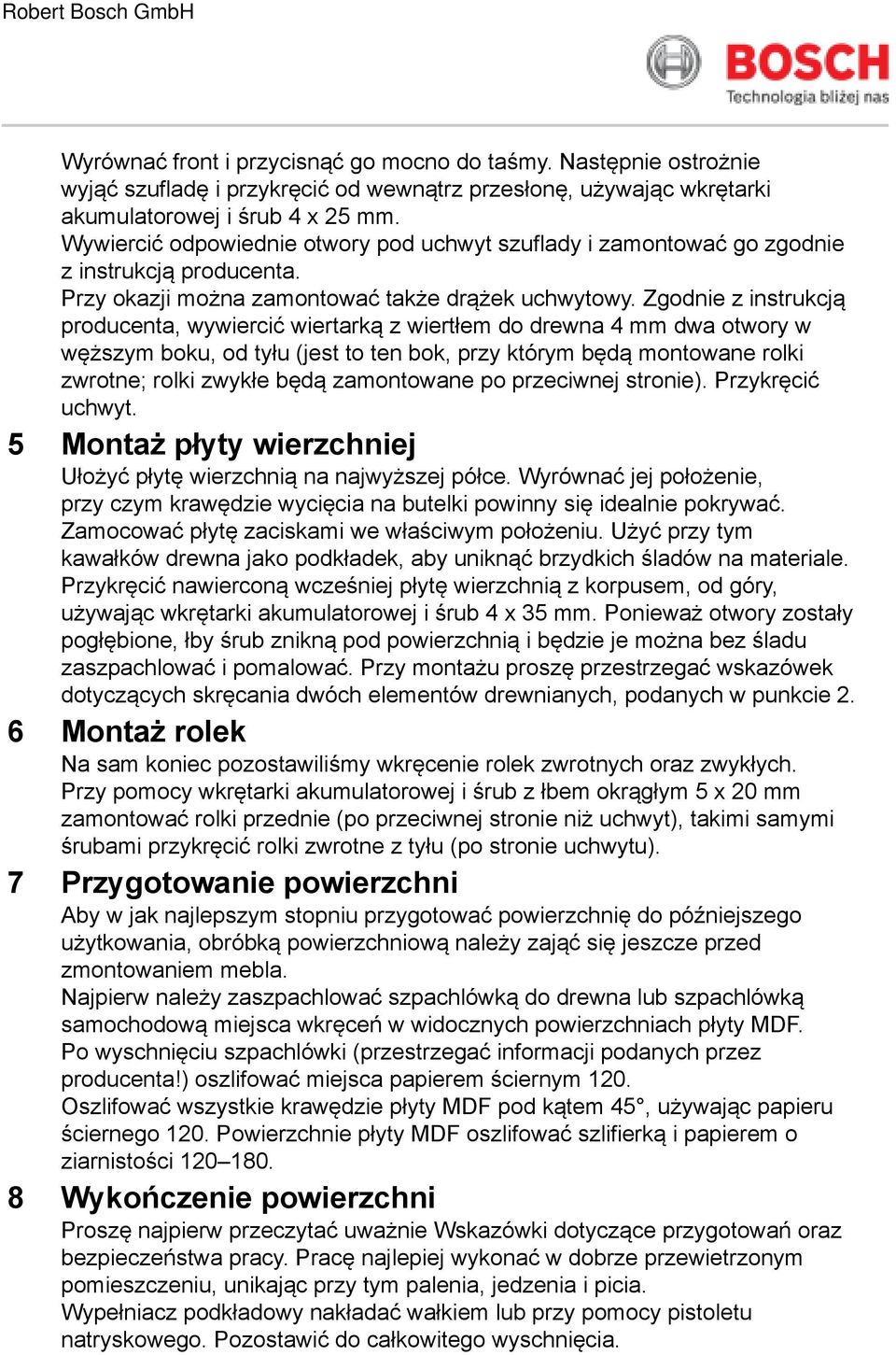

4 Wyrównać front i przycisnąć go mocno do taśmy. Następnie ostrożnie wyjąć szufladę i przykręcić od wewnątrz przesłonę, używając wkrętarki akumulatorowej i śrub 4 x 25. Wywiercić odpowiednie otwory pod uchwyt szuflady i zamontować go zgodnie z instrukcją producenta. Przy okazji można zamontować także drążek uchwytowy. Zgodnie z instrukcją producenta, wywiercić wiertarką z wiertłem do drewna 4 dwa otwory w węższym boku, od tyłu (jest to ten bok, przy którym będą montowane rolki zwrotne; rolki zwykłe będą zamontowane po przeciwnej stronie). Przykręcić uchwyt. 5 Montaż płyty wierzchniej Ułożyć płytę wierzchnią na najwyższej półce. Wyrównać jej położenie, przy czym krawędzie wycięcia na butelki powinny się idealnie pokrywać. Zamocować płytę zaciskami we właściwym położeniu. Użyć przy tym kawałków drewna jako podkładek, aby uniknąć brzydkich śladów na materiale. Przykręcić nawierconą wcześniej płytę wierzchnią z korpusem, od góry, używając wkrętarki akumulatorowej i śrub 4 x 35. Ponieważ otwory zostały pogłębione, łby śrub znikną pod powierzchnią i będzie je można bez śladu zaszpachlować i pomalować. Przy montażu proszę przestrzegać wskazówek dotyczących skręcania dwóch elementów drewnianych, podanych w punkcie 2. 6 Montaż rolek Na sam koniec pozostawiliśmy wkręcenie rolek zwrotnych oraz zwykłych. Przy pomocy wkrętarki akumulatorowej i śrub z łbem okrągłym 5 x 20 zamontować rolki przednie (po przeciwnej stronie niż uchwyt), takimi samymi śrubami przykręcić rolki zwrotne z tyłu (po stronie uchwytu). 7 Przygotowanie powierzchni Aby w jak najlepszym stopniu przygotować powierzchnię do późniejszego użytkowania, obróbką powierzchniową należy zająć się jeszcze przed zmontowaniem mebla. Najpierw należy zaszpachlować szpachlówką do drewna lub szpachlówką samochodową miejsca wkręceń w widocznych powierzchniach płyty. Po wyschnięciu szpachlówki (przestrzegać informacji podanych przez producenta!) oszlifować miejsca papierem ściernym 120. Oszlifować wszystkie krawędzie płyty pod kątem 45, używając papieru ściernego 120. Powierzchnie płyty oszlifować szlifierką i papierem o ziarnistości Wykończenie powierzchni Proszę najpierw przeczytać uważnie Wskazówki dotyczące przygotowań oraz bezpieczeństwa pracy. Pracę najlepiej wykonać w dobrze przewietrzonym pomieszczeniu, unikając przy tym palenia, jedzenia i picia. Wypełniacz podkładowy nakładać wałkiem lub przy pomocy pistoletu natryskowego. Pozostawić do całkowitego wyschnięcia.

5 Jeżeli w kolejnym kroku będzie nakładany inny materiał, należy zmienić pojemnik. 9 Malowanie powierzchni widocznych Wlać farbę do pojemnika i ew. rozcieńczyć ją niewielką ilością wody. Przy pomocy niepotrzebnego kawałka płyty należy wyregulować pozycję dyszy. W zależności od kierunku nakładania farby strumień można ustawić poziomo lub pionowo, a w przypadku krawędzi stożkowo. Najlepiej zacząć od pomalowania krawędzi wewnętrznych, potem zewnętrznych, a następnie powierzchni; powierzchnie pokrywać równomiernymi, równoległymi pasami. 10 Gotowe! Bosch nie ponosi odpowiedzialności za kompletność i prawidłowość zamieszczonych instrukcji. Bosch informuje ponadto, że użytkownicy stosują się do niniejszych instrukcji wyłącznie na własne ryzyko. Proszę podjąć wszelkie konieczne środki dla zapewnienia sobie bezpieczeństwa w trakcie pracy.
