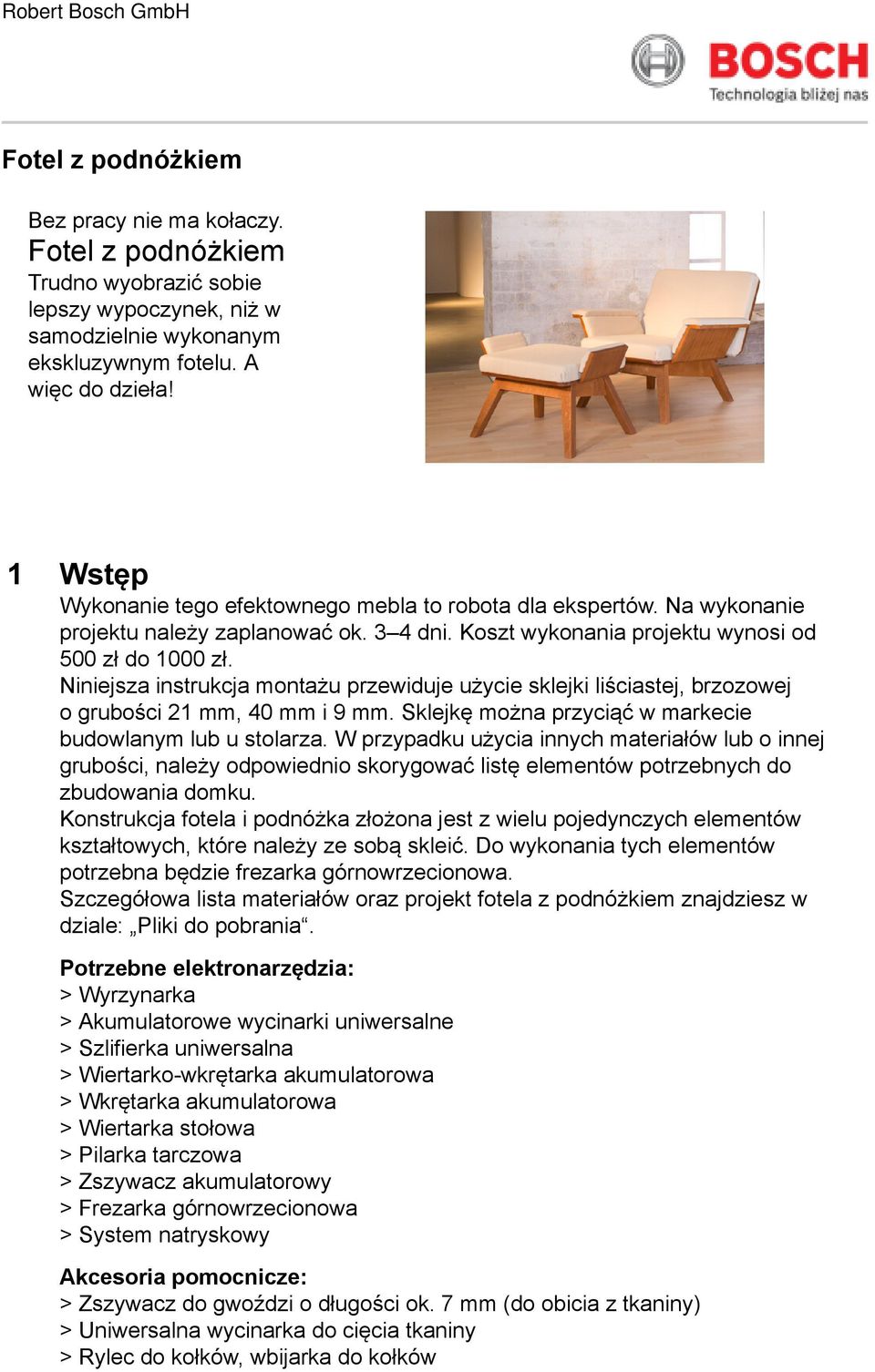

1 Fotel z podnóżkiem Bez pracy nie ma kołaczy. Fotel z podnóżkiem Trudno wyobrazić sobie lepszy wypoczynek, niż w samodzielnie wykonanym ekskluzywnym fotelu. A więc do dzieła! 1 Wstęp Wykonanie tego efektownego mebla to robota dla ekspertów. Na wykonanie projektu należy zaplanować ok. 3 4 dni. Koszt wykonania projektu wynosi od 500 zł do 1000 zł. Niniejsza instrukcja montażu przewiduje użycie sklejki liściastej, brzozowej o grubości 21, 40 i 9. Sklejkę można przyciąć w markecie budowlanym lub u stolarza. W przypadku użycia innych materiałów lub o innej grubości, należy odpowiednio skorygować listę elementów potrzebnych do zbudowania domku. Konstrukcja fotela i podnóżka złożona jest z wielu pojedynczych elementów kształtowych, które należy ze sobą skleić. Do wykonania tych elementów potrzebna będzie frezarka górnowrzecionowa. Szczegółowa lista materiałów oraz projekt fotela z podnóżkiem znajdziesz w dziale: Pliki do pobrania. Potrzebne elektronarzędzia: > Wyrzynarka > Akumulatorowe wycinarki uniwersalne > Szlifierka uniwersalna > Wiertarko-wkrętarka akumulatorowa > Wkrętarka akumulatorowa > Wiertarka stołowa > Pilarka tarczowa > Zszywacz akumulatorowy > Frezarka górnowrzecionowa > System natryskowy Akcesoria pomocnicze: > Zszywacz do gwoździ o długości ok. 7 (do obicia z tkaniny) > Uniwersalna wycinarka do cięcia tkaniny > Rylec do kołków, wbijarka do kołków

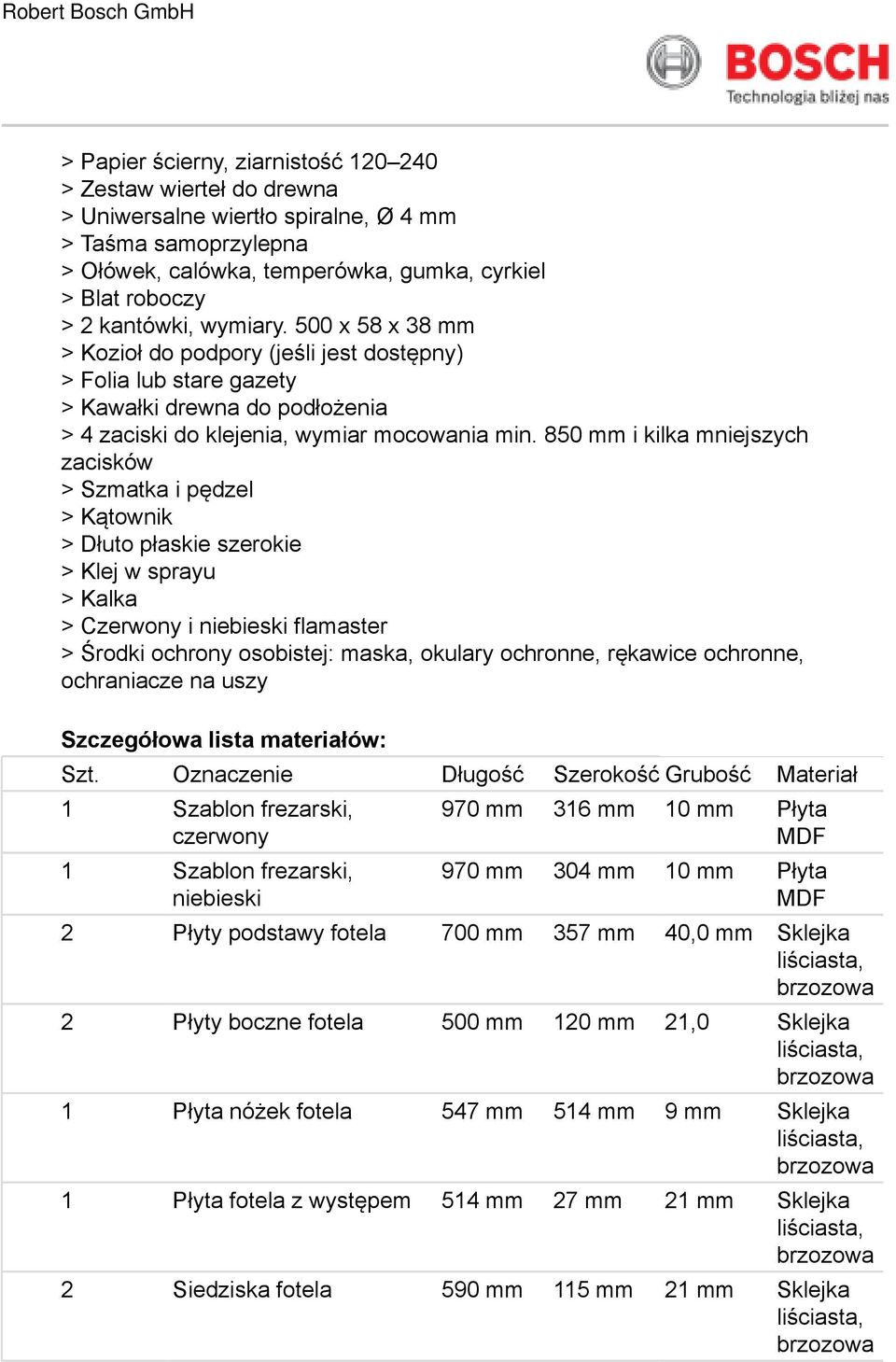

2 > Papier ścierny, ziarnistość > Zestaw wierteł do drewna > Uniwersalne wiertło spiralne, Ø 4 > Taśma samoprzylepna > Ołówek, calówka, temperówka, gumka, cyrkiel > Blat roboczy > 2 kantówki, wymiary. 500 x 58 x 38 > Kozioł do podpory (jeśli jest dostępny) > Folia lub stare gazety > Kawałki drewna do podłożenia > 4 zaciski do klejenia, wymiar mocowania min. 850 i kilka mniejszych zacisków > Szmatka i pędzel > Kątownik > Dłuto płaskie szerokie > Klej w sprayu > Kalka > Czerwony i niebieski flamaster > Środki ochrony osobistej: maska, okulary ochronne, rękawice ochronne, ochraniacze na uszy Szczegółowa lista materiałów: Szt. Oznaczenie Długość Szerokość Grubość Materiał 1 Szablon frezarski, czerwony 1 Szablon frezarski, niebieski Płyta MDF Płyta MDF 2 Płyty podstawy fotela ,0 Sklejka 2 Płyty boczne fotela ,0 Sklejka 1 Płyta nóżek fotela Sklejka 1 Płyta fotela z występem Sklejka 2 Siedziska fotela Sklejka

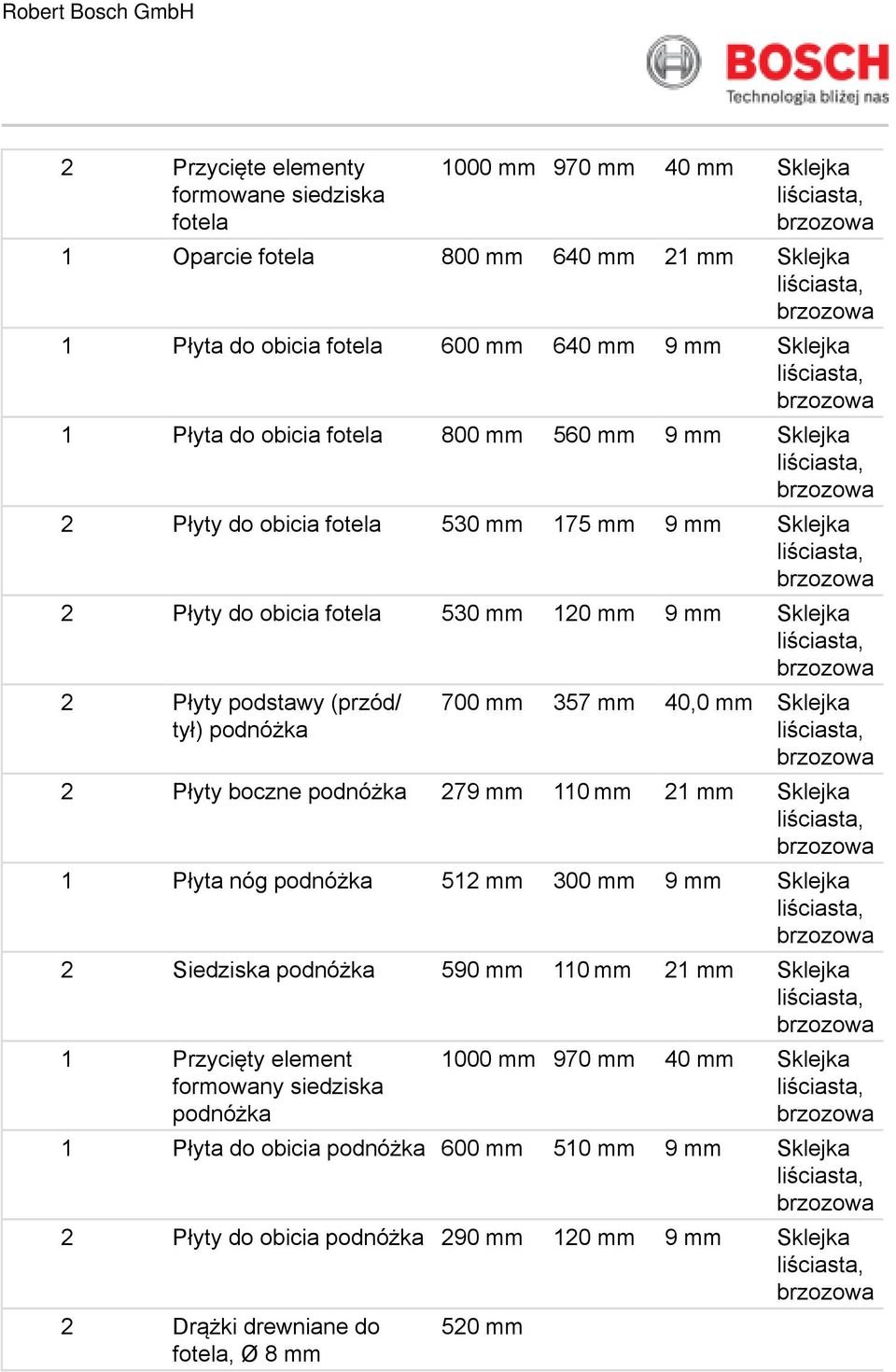

3 2 Przycięte elementy formowane siedziska fotela Sklejka 1 Oparcie fotela Sklejka 1 Płyta do obicia fotela Sklejka 1 Płyta do obicia fotela Sklejka 2 Płyty do obicia fotela Sklejka 2 Płyty do obicia fotela Sklejka 2 Płyty podstawy (przód/ tył) podnóżka ,0 Sklejka 2 Płyty boczne podnóżka Sklejka 1 Płyta nóg podnóżka Sklejka 2 Siedziska podnóżka Sklejka 1 Przycięty element formowany siedziska podnóżka Sklejka 1 Płyta do obicia podnóżka Sklejka 2 Płyty do obicia podnóżka Sklejka 2 Drążki drewniane do fotela, Ø 8 520

4 2 Drążki drewniane do podnóżka, Ø Kąt narożny Taśma z rzepem Śruby z łbem wpuszczanym, 3,5 x 25 Śruby z łbem wpuszczanym, 3,5 x 20 Śruby z łbem wpuszczanym, 3,5 x 35 Śruby z łbem wpuszczanym, 4 x 40 1 Puszka kleju w sprayu ok. 0,7 l bejcy ok. 0,7 l twardego olejowosku Poduszki Pianka polietylenowa 2 Poduszki Pianka polietylenowa 2 Poduszki Pianka polietylenowa 4 Poduszki Pianka polietylenowa 4 Poduszki Pianka polietylenowa 1 Włóknina Tkanina obiciowa Włóknina poliestrowa, 100 g/m2 np. Trevira CS 2 Wykonanie szablonów frezarskich Szablon frezarski jest dedykowany do frezarek górnowrzecionowych Bosch POF 1400 ACE i POF 1200 AE z bolcem kopiującym 24 i frezem do wpustów 12.

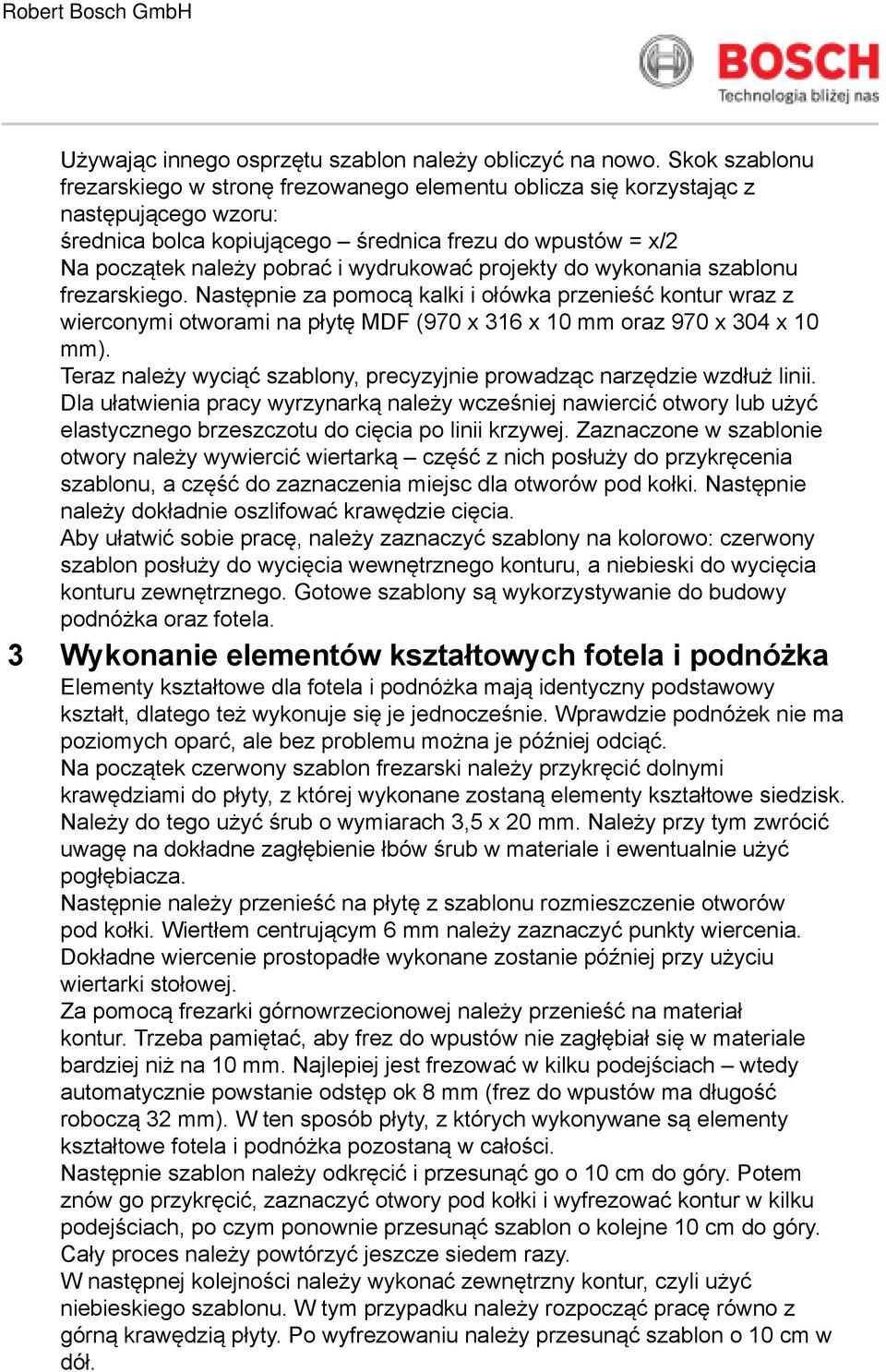

5 Używając innego osprzętu szablon należy obliczyć na nowo. Skok szablonu frezarskiego w stronę frezowanego elementu oblicza się korzystając z następującego wzoru: średnica bolca kopiującego średnica frezu do wpustów = x/2 Na początek należy pobrać i wydrukować projekty do wykonania szablonu frezarskiego. Następnie za pomocą kalki i ołówka przenieść kontur wraz z wierconymi otworami na płytę MDF (970 x 316 x 10 oraz 970 x 304 x 10 ). Teraz należy wyciąć szablony, precyzyjnie prowadząc narzędzie wzdłuż linii. Dla ułatwienia pracy wyrzynarką należy wcześniej nawiercić otwory lub użyć elastycznego brzeszczotu do cięcia po linii krzywej. Zaznaczone w szablonie otwory należy wywiercić wiertarką część z nich posłuży do przykręcenia szablonu, a część do zaznaczenia miejsc dla otworów pod kołki. Następnie należy dokładnie oszlifować krawędzie cięcia. Aby ułatwić sobie pracę, należy zaznaczyć szablony na kolorowo: czerwony szablon posłuży do wycięcia wewnętrznego konturu, a niebieski do wycięcia konturu zewnętrznego. Gotowe szablony są wykorzystywanie do budowy podnóżka oraz fotela. 3 Wykonanie elementów kształtowych fotela i podnóżka Elementy kształtowe dla fotela i podnóżka mają identyczny podstawowy kształt, dlatego też wykonuje się je jednocześnie. Wprawdzie podnóżek nie ma poziomych oparć, ale bez problemu można je później odciąć. Na początek czerwony szablon frezarski należy przykręcić dolnymi krawędziami do płyty, z której wykonane zostaną elementy kształtowe siedzisk. Należy do tego użyć śrub o wymiarach 3,5 x 20. Należy przy tym zwrócić uwagę na dokładne zagłębienie łbów śrub w materiale i ewentualnie użyć pogłębiacza. Następnie należy przenieść na płytę z szablonu rozmieszczenie otworów pod kołki. Wiertłem centrującym 6 należy zaznaczyć punkty wiercenia. Dokładne wiercenie prostopadłe wykonane zostanie później przy użyciu wiertarki stołowej. Za pomocą frezarki górnowrzecionowej należy przenieść na materiał kontur. Trzeba pamiętać, aby frez do wpustów nie zagłębiał się w materiale bardziej niż na 10. Najlepiej jest frezować w kilku podejściach wtedy automatycznie powstanie odstęp ok 8 (frez do wpustów ma długość roboczą 32 ). W ten sposób płyty, z których wykonywane są elementy kształtowe fotela i podnóżka pozostaną w całości. Następnie szablon należy odkręcić i przesunąć go o 10 cm do góry. Potem znów go przykręcić, zaznaczyć otwory pod kołki i wyfrezować kontur w kilku podejściach, po czym ponownie przesunąć szablon o kolejne 10 cm do góry. Cały proces należy powtórzyć jeszcze siedem razy. W następnej kolejności należy wykonać zewnętrzny kontur, czyli użyć niebieskiego szablonu. W tym przypadku należy rozpocząć pracę równo z górną krawędzią płyty. Po wyfrezowaniu należy przesunąć szablon o 10 cm w dół.

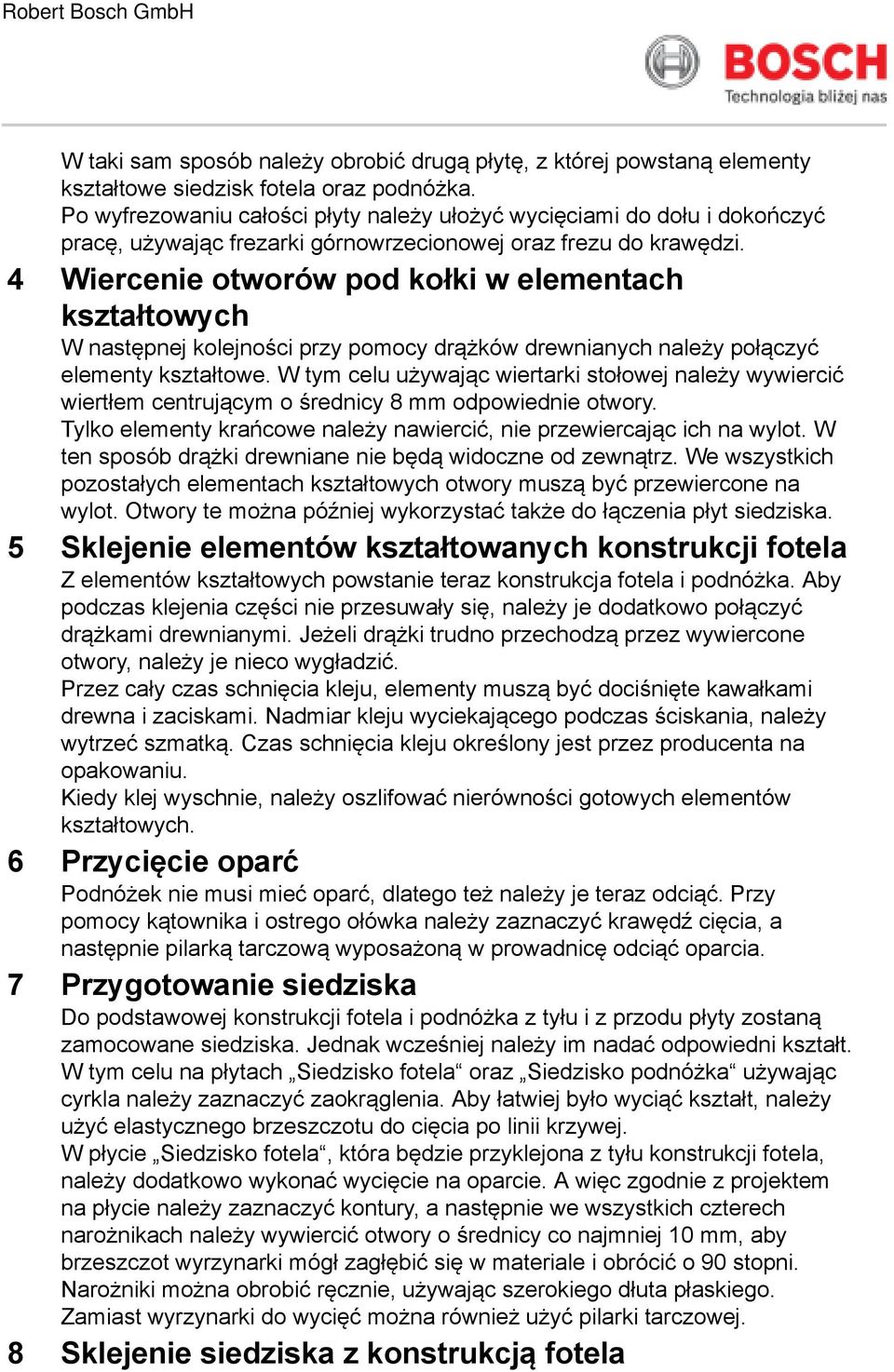

6 W taki sam sposób należy obrobić drugą płytę, z której powstaną elementy kształtowe siedzisk fotela oraz podnóżka. Po wyfrezowaniu całości płyty należy ułożyć wycięciami do dołu i dokończyć pracę, używając frezarki górnowrzecionowej oraz frezu do krawędzi. 4 Wiercenie otworów pod kołki w elementach kształtowych W następnej kolejności przy pomocy drążków drewnianych należy połączyć elementy kształtowe. W tym celu używając wiertarki stołowej należy wywiercić wiertłem centrującym o średnicy 8 odpowiednie otwory. Tylko elementy krańcowe należy nawiercić, nie przewiercając ich na wylot. W ten sposób drążki drewniane nie będą widoczne od zewnątrz. We wszystkich pozostałych elementach kształtowych otwory muszą być przewiercone na wylot. Otwory te można później wykorzystać także do łączenia płyt siedziska. 5 Sklejenie elementów kształtowanych konstrukcji fotela Z elementów kształtowych powstanie teraz konstrukcja fotela i podnóżka. Aby podczas klejenia części nie przesuwały się, należy je dodatkowo połączyć drążkami drewnianymi. Jeżeli drążki trudno przechodzą przez wywiercone otwory, należy je nieco wygładzić. Przez cały czas schnięcia kleju, elementy muszą być dociśnięte kawałkami drewna i zaciskami. Nadmiar kleju wyciekającego podczas ściskania, należy wytrzeć szmatką. Czas schnięcia kleju określony jest przez producenta na opakowaniu. Kiedy klej wyschnie, należy oszlifować nierówności gotowych elementów kształtowych. 6 Przycięcie oparć Podnóżek nie musi mieć oparć, dlatego też należy je teraz odciąć. Przy pomocy kątownika i ostrego ołówka należy zaznaczyć krawędź cięcia, a następnie pilarką tarczową wyposażoną w prowadnicę odciąć oparcia. 7 Przygotowanie siedziska Do podstawowej konstrukcji fotela i podnóżka z tyłu i z przodu płyty zostaną zamocowane siedziska. Jednak wcześniej należy im nadać odpowiedni kształt. W tym celu na płytach Siedzisko fotela oraz Siedzisko podnóżka używając cyrkla należy zaznaczyć zaokrąglenia. Aby łatwiej było wyciąć kształt, należy użyć elastycznego brzeszczotu do cięcia po linii krzywej. W płycie Siedzisko fotela, która będzie przyklejona z tyłu konstrukcji fotela, należy dodatkowo wykonać wycięcie na oparcie. A więc zgodnie z projektem na płycie należy zaznaczyć kontury, a następnie we wszystkich czterech narożnikach należy wywiercić otwory o średnicy co najmniej 10, aby brzeszczot wyrzynarki mógł zagłębić się w materiale i obrócić o 90 stopni. Narożniki można obrobić ręcznie, używając szerokiego dłuta płaskiego. Zamiast wyrzynarki do wycięć można również użyć pilarki tarczowej. 8 Sklejenie siedziska z konstrukcją fotela

7 Siedziska obu mebli są sklejane z konstrukcją bazową oraz dodatkowo łączone długimi drążkami drewnianymi. Aby to zrobić, należy przenieść położenie otworów pod kołki w konstrukcji na siedzisko przy pomocy specjalnych bolców wkładanych w otwory na kołki. Jeżeli otwory do włożenia drążków drewnianych nie są jeszcze wywiercone, należy je wywiercić w bocznej części konstrukcji bazowej. Siedzisko należy przyłożyć do konstrukcji fotela i narysować cztery otwory w mniej więcej takich samych odległościach. Przy wierceniu należy skorzystać z szablonu wiertarskiego. Następnie przy użyciu wiertarki stołowej należy wywiercić w siedziskach odpowiednie otwory pod kołki. Do klejenia należy użyć kawałków drewna i zacisków, a nadmiar kleju wytrzeć wilgotną szmatką. Podczas klejenia nie można się spieszyć: części należy kleić jedna po drugiej, a nie wszystkie na raz. 9 Wycięcie oparcia fotela Następnym krokiem jest wycięcie oparcia i nadanie mu odpowiedniego kształtu. zaznaczyć promienie cyrklem i wyciąć je wyrzynarką wzdłuż zaznaczonej linii. W tym celu, na płycie, z której powstanie oparcie, należy zgodnie z projektem narysować ołówkiem kontury. Do tego celu należy użyć brzeszczotu do cięcia po linii krzywej. 10 Wycięcie płyt podstawy Nóżki fotela oraz podnóżka składają się z dwóch płyt i dwóch elementów łączących. Konstrukcja bazowa jest taka sama dla obu mebli. Płyta fotela różni się jedynie skosem i wysokością. Na początek wykonanie podnóżka. W tym celu, zgodnie z rysunkiem, należy na płycie narysować ołówkiem kontur. Najpierw przy pomocy pilarki tarczowej na górze i na dole płyty należy wykonać cięcia pod kątem 20 stopni. Następnie należy wyciąć kontur wyrzynarką, a wewnątrz narożników wykonać otwory wiertłem 20. Zanim kontur zostanie wycięty wyrzynarką, cięcia ukośne pilarką tarczową należy wykonać także przy nóżkach fotela. Dolne cięcia ukośne wynoszą, podobnie jak w przypadku podnóżka, 20 stopni, a górne 25 stopni i 15 stopni. Dla ułatwienia pracy części należy zaznaczyć w takiej kolejności, w jakiej później będą skręcane. Aby wykonać płyty boczne podnóżka należy, zgodnie z projektem, przenieść kontur na płytę i wyciąć kształt pilarką tarczową. 11 Montaż nóżek Nóżki fotela i podnóżka są skonstruowane podobnie. Wycięte do odpowiedniego kształtu nóżki należy połączyć z płytami bocznymi za pomocą kątowników. W tym celu należy przed skręceniem wiertłem o średnicy 4 nawiercić kątowniki (po cztery na komplet nóżek), a następnie pogłębić otwory (po trzy otwory w każdym kątowniku). Aluminium można wiercić zwykłym wiertłem uniwersalnym. Następnie przy użyciu kątowników należy skręcić nóżki.

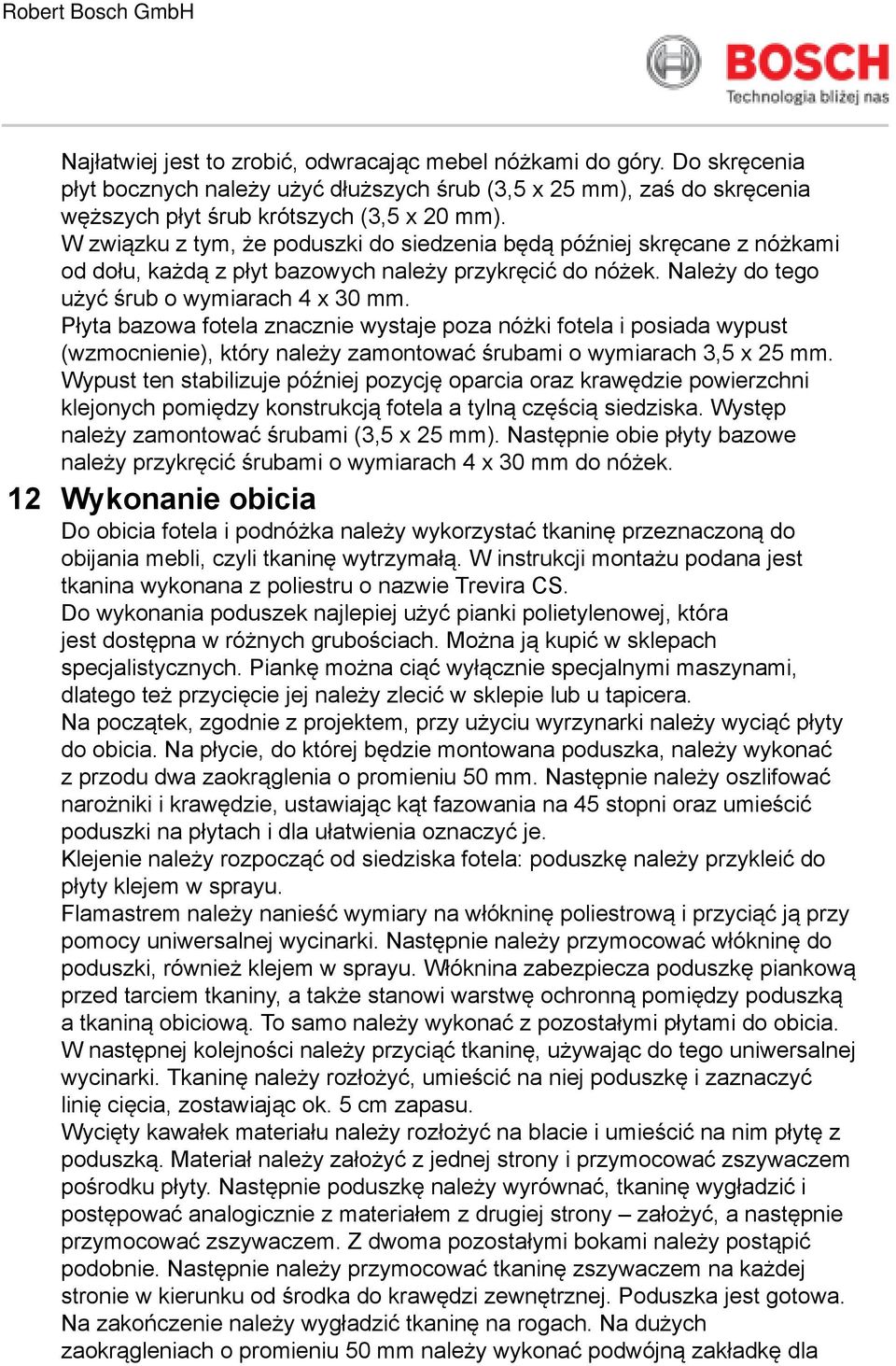

8 Najłatwiej jest to zrobić, odwracając mebel nóżkami do góry. Do skręcenia płyt bocznych należy użyć dłuższych śrub (3,5 x 25 ), zaś do skręcenia węższych płyt śrub krótszych (3,5 x 20 ). W związku z tym, że poduszki do siedzenia będą później skręcane z nóżkami od dołu, każdą z płyt bazowych należy przykręcić do nóżek. Należy do tego użyć śrub o wymiarach 4 x 30. Płyta bazowa fotela znacznie wystaje poza nóżki fotela i posiada wypust (wzmocnienie), który należy zamontować śrubami o wymiarach 3,5 x 25. Wypust ten stabilizuje później pozycję oparcia oraz krawędzie powierzchni klejonych pomiędzy konstrukcją fotela a tylną częścią siedziska. Występ należy zamontować śrubami (3,5 x 25 ). Następnie obie płyty bazowe należy przykręcić śrubami o wymiarach 4 x 30 do nóżek. 12 Wykonanie obicia Do obicia fotela i podnóżka należy wykorzystać tkaninę przeznaczoną do obijania mebli, czyli tkaninę wytrzymałą. W instrukcji montażu podana jest tkanina wykonana z poliestru o nazwie Trevira CS. Do wykonania poduszek najlepiej użyć pianki polietylenowej, która jest dostępna w różnych grubościach. Można ją kupić w sklepach specjalistycznych. Piankę można ciąć wyłącznie specjalnymi maszynami, dlatego też przycięcie jej należy zlecić w sklepie lub u tapicera. Na początek, zgodnie z projektem, przy użyciu wyrzynarki należy wyciąć płyty do obicia. Na płycie, do której będzie montowana poduszka, należy wykonać z przodu dwa zaokrąglenia o promieniu 50. Następnie należy oszlifować narożniki i krawędzie, ustawiając kąt fazowania na 45 stopni oraz umieścić poduszki na płytach i dla ułatwienia oznaczyć je. Klejenie należy rozpocząć od siedziska fotela: poduszkę należy przykleić do płyty klejem w sprayu. Flamastrem należy nanieść wymiary na włókninę poliestrową i przyciąć ją przy pomocy uniwersalnej wycinarki. Następnie należy przymocować włókninę do poduszki, również klejem w sprayu. Włóknina zabezpiecza poduszkę piankową przed tarciem tkaniny, a także stanowi warstwę ochronną pomiędzy poduszką a tkaniną obiciową. To samo należy wykonać z pozostałymi płytami do obicia. W następnej kolejności należy przyciąć tkaninę, używając do tego uniwersalnej wycinarki. Tkaninę należy rozłożyć, umieścić na niej poduszkę i zaznaczyć linię cięcia, zostawiając ok. 5 cm zapasu. Wycięty kawałek materiału należy rozłożyć na blacie i umieścić na nim płytę z poduszką. Materiał należy założyć z jednej strony i przymocować zszywaczem pośrodku płyty. Następnie poduszkę należy wyrównać, tkaninę wygładzić i postępować analogicznie z materiałem z drugiej strony założyć, a następnie przymocować zszywaczem. Z dwoma pozostałymi bokami należy postąpić podobnie. Następnie należy przymocować tkaninę zszywaczem na każdej stronie w kierunku od środka do krawędzi zewnętrznej. Poduszka jest gotowa. Na zakończenie należy wygładzić tkaninę na rogach. Na dużych zaokrągleniach o promieniu 50 należy wykonać podwójną zakładkę dla

9 każdego rogu, na pozostałych narożnikach pojedynczą zakładkę. Zakładki należy przymocować zszywaczem. 13 Połączenie wszystkich części fotela i podnóżka. W pierwszej kolejności należy przymocować poduszki do siedziska, przykręcając je od dołu, zarówno w przypadku podnóżka, jak i fotela (należy użyć śrub o wymiarach 4 x 30 ). Poduszki oparć fotela należy również przymocować od dołu. Pozostałe poduszki są mocowane na rzepy. W tym celu należy na krawędzi poduszki przymocować zszywaczem taśmę z rzepem. Teraz można zamocować rzepy na oparciu podnóżka i fotela. Następnie można przejść do fotela: siedzisko należy wyrównać z poduszką i zamocować je od dołu śrubami (3,5 x 35 oraz 4 x 30 ). Kolejnym krokiem jest wkręcanie śrub od góry przez siedzisko w występ płyty bazowej nóżek (śruby 3,5 x 40 ). Teraz należy włożyć oparcie i zamocować pozostałe poduszki na rzepy. Na zakończenie podnóżek: należy wyrównać siedzisko z poduszką i zamocować je od dołu śrubami (3,5 x 35 oraz 4 x 30 ). Pozostałe poduszki podnóżka należy zamocować na rzepy. Fotel i podnóżek są już przygotowane do obróbki powierzchni. 14 Obróbka powierzchni podstawy, siedzisk i oparcia. Przed przystąpieniem do obróbki powierzchni należy ponownie zdjąć poduszki oraz oparcie i rozmontować siedziska i nóżki. Krawędzie i powierzchnie należy oszlifować papierem o ziarnistości Należy przy tym sfazować wszystkie krawędzie, tzn. oszlifować je papierem ściernym pod kątem 45 stopni. Następnie należy zwilżyć powierzchnię szmatką, co spowoduje to rozprostowanie włókien drewna. Po wyschnięciu należy powierzchnię oszlifować ponownie, tym razem papierem o ziarnistości 180. Pozwoli to pozbyć się sterczących włókien z drewna. Pora na bejcowanie. Oczywiście należy pamiętać o nałożeniu rękawic ochronnych. Bejcę należy obficie nanosić pędzlem,a nadmiar można zetrzeć szmatką. Po bejcowaniu elementy drewniane należy pozostawić do całkowitego wyschnięcia. Jeszcze raz można ostrożnie oszlifować drewno, używając drobnoziarnistego papieru (ziarnistość 240). Następnie należy nanieść pędzlem olejowosk, a jego nadmiar wytrzeć szmatką i ponownie pozostawić części do wyschnięcia. Uwaga: olej pozostawiony na szmatce może ulec samozapłonowi. Dlatego nigdy nie wolno wrzucać zwiniętej szmatki zanieczyszczonej olejem do śmieci, lecz zawsze dobrze ją wysuszyć lub zamknąć w puszce lub w słoiku. 15 Ustawienie fotela i podnóżka Po zakończeniu obróbki powierzchni należy ponownie zmontować wszystkie części. Na koniec można podłożyć pod nóżki stopki ślizgowe (na wykładziny) lub filcowe (na parkiet). 16 Gotowe

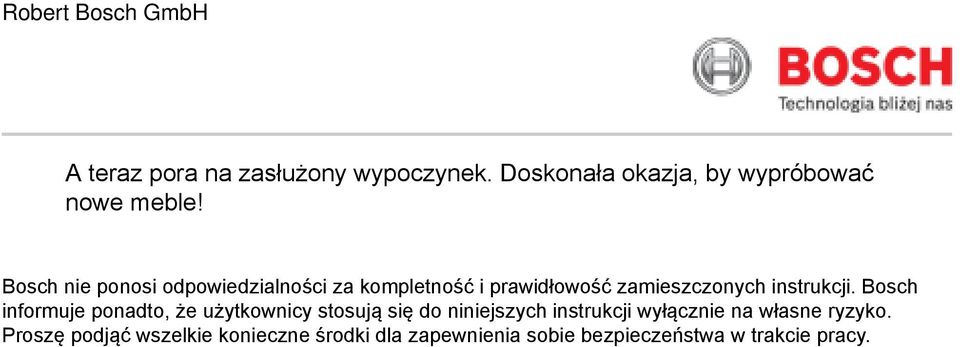

10 A teraz pora na zasłużony wypoczynek. Doskonała okazja, by wypróbować nowe meble! Bosch nie ponosi odpowiedzialności za kompletność i prawidłowość zamieszczonych instrukcji. Bosch informuje ponadto, że użytkownicy stosują się do niniejszych instrukcji wyłącznie na własne ryzyko. Proszę podjąć wszelkie konieczne środki dla zapewnienia sobie bezpieczeństwa w trakcie pracy.
