user s manual instrukcja obsługi E-Tracker Version: 1.0 Network software for displaying on map the location of NDR-EA3104M Novus mobile DVRs

Transkrypt

1 user s manual instrukcja obsługi E-Tracker Version: 1.0 Network software for displaying on map the location of NDR-EA3104M Novus mobile DVRs

2 E-Tracker - user s manual, ver. 1.0 ATTENTION! COPYING EITHER THE WHOLE OR PART OF THIS MANUAL WITHOUT WRITTEN PERMISSION OF AAT HOLDING Sp. Z.O.O., IS NOT ALLOWED. E-Tracker APPLICATION IS FREE OF CHARGE ANS IS DISTRIBUTED AS A CONTENT OF NOVUS NDR-EA3104M PACKAGE. NUMBER OF INSTALLATION FOR DVR OWNER IN NOT LIMITED. THIS USER S MANUAL IS BASED ON E-Tracker SOFTWARE VERSION. 2

3 E-Tracker - user s manual, ver. 1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION E-Tracker software allows to: - display the current location of the NDR-EA3104M DVR-s on Google Maps - display speed, geographic coordinates and additional predefined DVR information - display route travelled since start of the E-Tracker software - display alarm event information - search for alarm events associated with selected DVR ATTENTION! E-Tracker software utilizes Google Maps which is required for its proper functioning. AAT Holding Sp z o.o. declares that in case of any changes performed by Google Maps system administrators that may degrade the operation of E-Tracker software, it will take any possible steps in order to restore proper software functioning, however it doesn't bear any responsibility for improper E-Tracker operation caused by Google Maps system actions. It is strongly advised to read this manual before starting E-Tracker operation. This manual in several places refers to DVR features. Detailed information about DVR features are available in its manual. 3

4 E-Tracker - user s manual, ver. 1.0 SOFTWARE INSTALLATION 2. SOFTWARE INSTALLATION Minimum hardware and system requirements for E-Tracker application Processor RAM memory HDD Other hardware Intel Pentium IV 2GHz or higher 1GB RAM 30MB for software installation VGA graphic card 64MB, Network connection (local network or Internet) with the DVR Operating system Microsoft Windows XP, Windows Vista, Windows 7. ATTENTION! Before installing a new version of E-Tracker, please uninstall previous version first. After uninstall delete also its program directory. By default it is C: \ Program Files \ E-Tracker. In order to start software installation find E-Tracker link on the CD included with the DVR or start E-Tracker Setup_xxx.exe file downloaded from the site. After clicking E-Tracker link software installation process begins. User can Cancel the installation at any time during the process. Please press Next button when the following window appears: 4

5 E-Tracker - user s manual, ver. 1.0 SOFTWARE INSTALLATION Please select a folder for the desired installation location. Default path is C:/Program Files / E-Tracker. To change default software localization press Browse button and point to a folder where the software should be installed. Please place a check mark next to Create a desktop icon option and click Next to proceed with the installation. Please click Install to proceed with the installation. 5

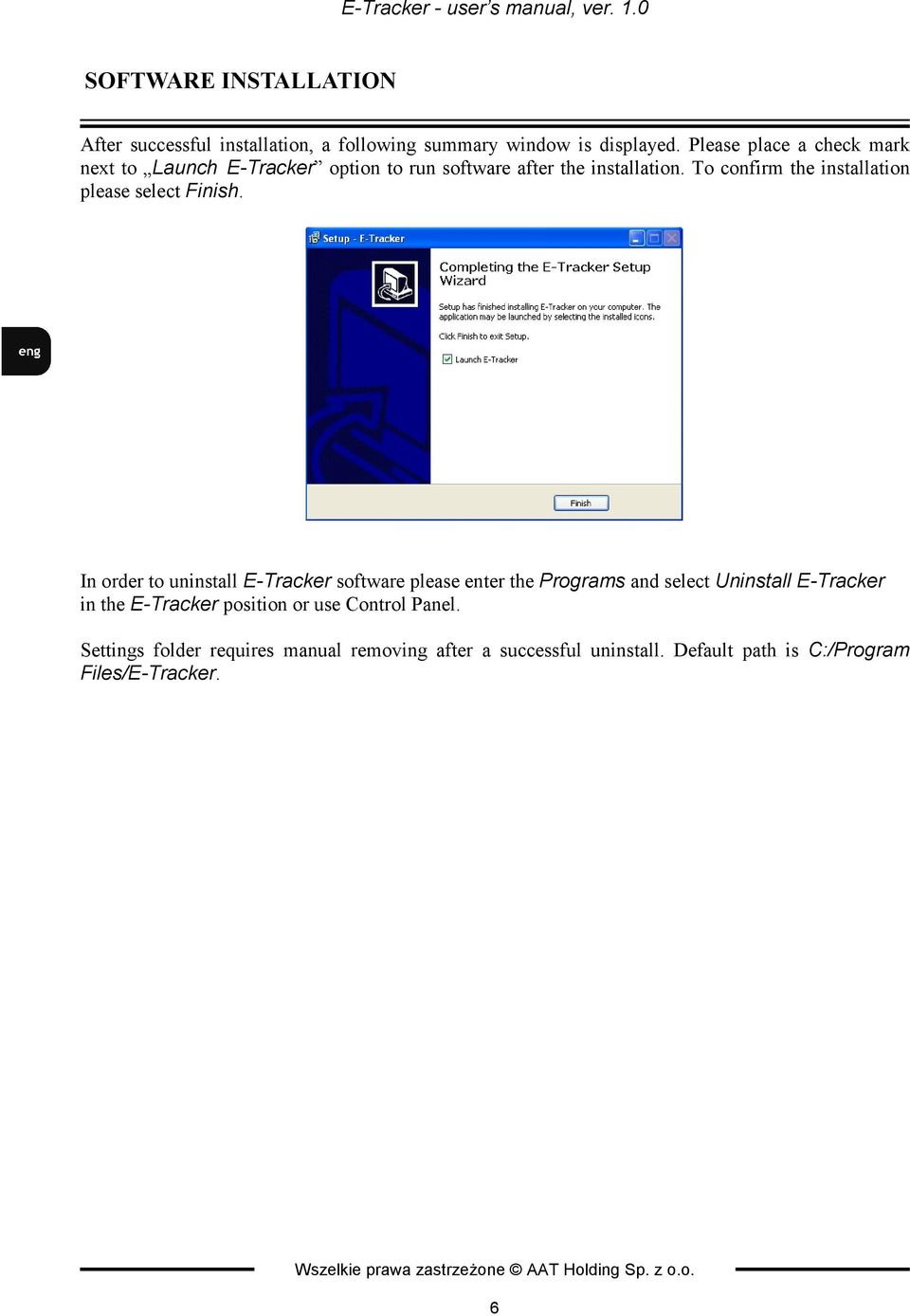

6 E-Tracker - user s manual, ver. 1.0 SOFTWARE INSTALLATION After successful installation, a following summary window is displayed. Please place a check mark next to Launch E-Tracker option to run software after the installation. To confirm the installation please select Finish. In order to uninstall E-Tracker software please enter the Programs and select Uninstall E-Tracker in the E-Tracker position or use Control Panel. Settings folder requires manual removing after a successful uninstall. Default path is C:/Program Files/E-Tracker. 6

7 E-Tracker - user s manual, ver. 1.0 STARTING AND OPERATING THE APPLICATION 3. STARTING AND OPERATING THE APPLICATION E-Tracker application can be started using the following icon placed on the desktop or in Programs menu. After a while application window appears on the screen. Map zoom in/zoom out Selection of the area map Added locations (Vehicle) list Close the application Minimize / Maximize Drop to the taskbar Setup Log search Tracking line On/Off Map mode selection: Map Satellite 3.1. Establishing connection In order to establish a connection, make the appropriate settings both in the DVR and in the application menu as described below: 1. After selecting Setup icon described above configuration window that allows to define two main parameters will appear: Callback Port Time out port number used to transmit data from the recorder to the software. The default port number is Note: Port number defined in this position must be same as Callback port available in the DVR menu for selected PC IP address (proper configuration of the DVR menu is described on the next pages of this manual). idle time in data transmission (in the 1 ~ minutes range) that when exceeded will be interpreted by the software as a loss of communication with the DVR. 7

8 E-Tracker - user s manual, ver. 1.0 STARTING AND OPERATING THE APPLICATION 2. Obtain IP address or domain name of your PC together with your installed E-Tracker application that will later enable access for the DVR in a local network or via Internet. 3. Proper configuration of the DVR menu : Open the NETWORK -> Notification -> Callback DVR menu. In the Address column enter the address or domain name in accordance with the settings performed in the previous point. In the Port column define the same port number as set in the E-Tracker application under Callback Port position. In order to enable sending of the information about the alarm events enable callback function for the required alarm events and for domain or IP address mentioned above. Detailed information about DVR menu configuration are available in the DVR user's manual, located on a CD included with the DVR or on the website. 4. If settings were performed correctly DVR will be automatically detected by the E-Tracker software and added to the Localizations (Vehicle) list as shown below. However to achieve it the following conditions must be met: - defined transmission parameters must be correct - network connection between DVR and PC computer with E-Tracker software installed must work correctly - DVR must receive GPS signal - DVR was not previously on the Localizations (Vehicle) list and has not been removed from it Note: If DVR was previously on the Localizations (Vehicle) list and has been removed, it is not possible to add it again! To add the DVR again please uninstall the E-Tracker software, delete the directory from the location of the software (by default it is C: \ Program Files \ E-Tracker) and then install the software again. Localization name DVR is added - event information 8

9 E-Tracker - user s manual, ver. 1.0 STARTING AND OPERATING THE APPLICATION 3.2. The view of the interface in connection with the DVR mode DVR name Map view Position description DVR additional information Photo DVR location on the map Right mouse button click on the localization name allows to: - edit positions Info1 and Info2 - define the file displayed on the Photo position - remove the device from the list DVR additional information are displayed after DVR location on the map icon selection. The icon indicates exceeding time value set under Time out position. No communication with the DVR. 9

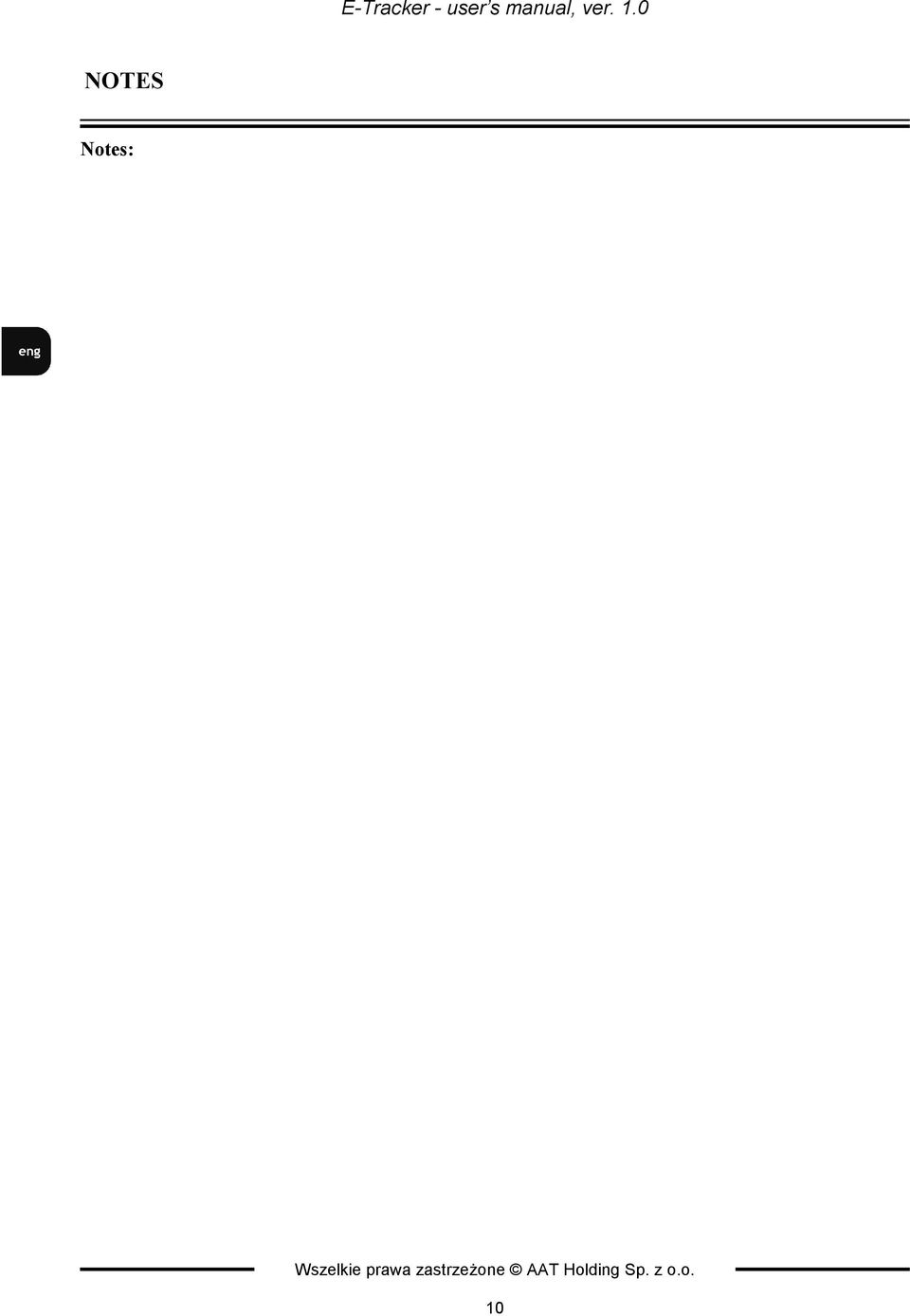

10 E-Tracker - user s manual, ver. 1.0 NOTES Notes: 10

11 E-Tracker - user s manual, ver. 1.0 NOTES Notes: 11

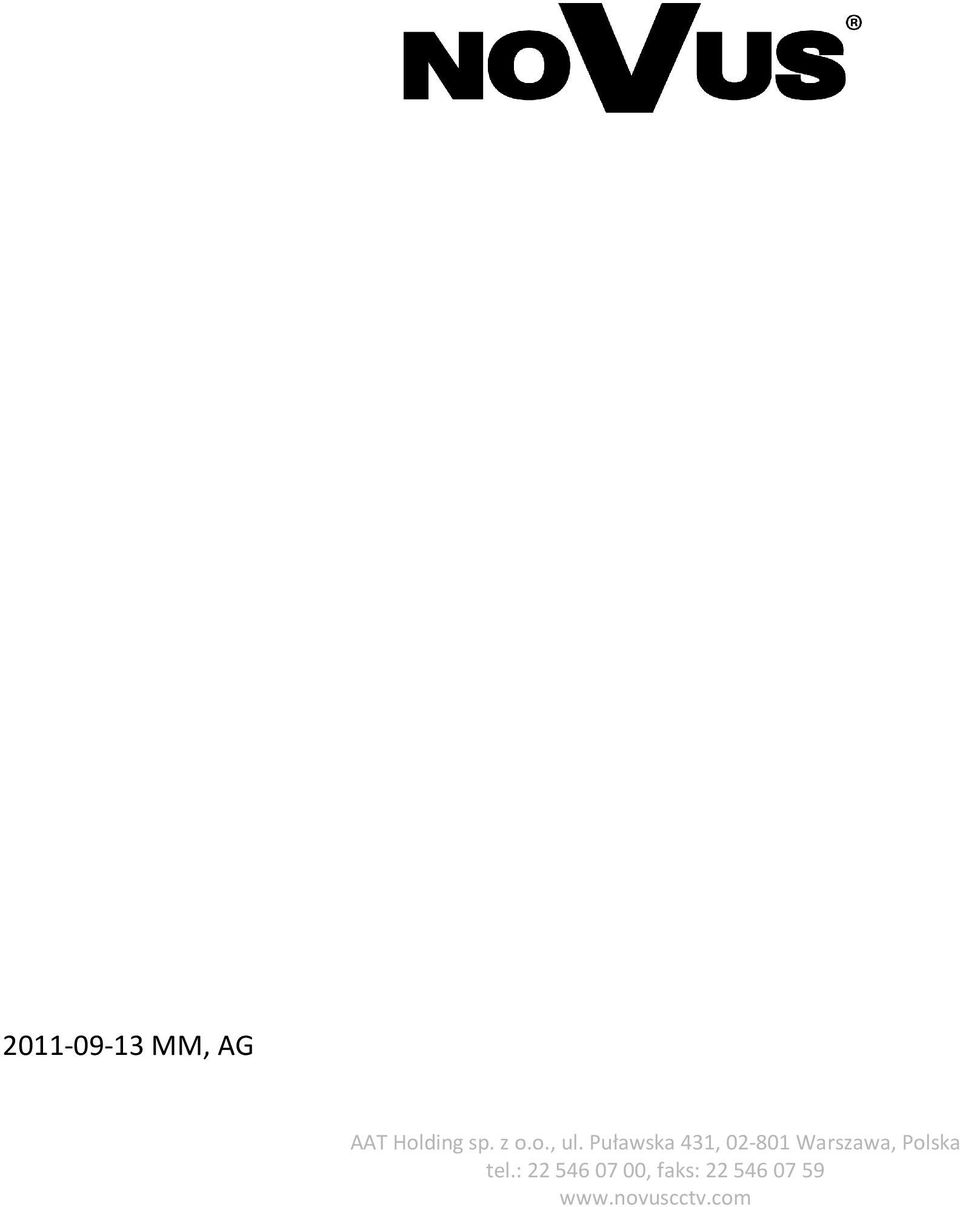

12 MM, AG AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks:

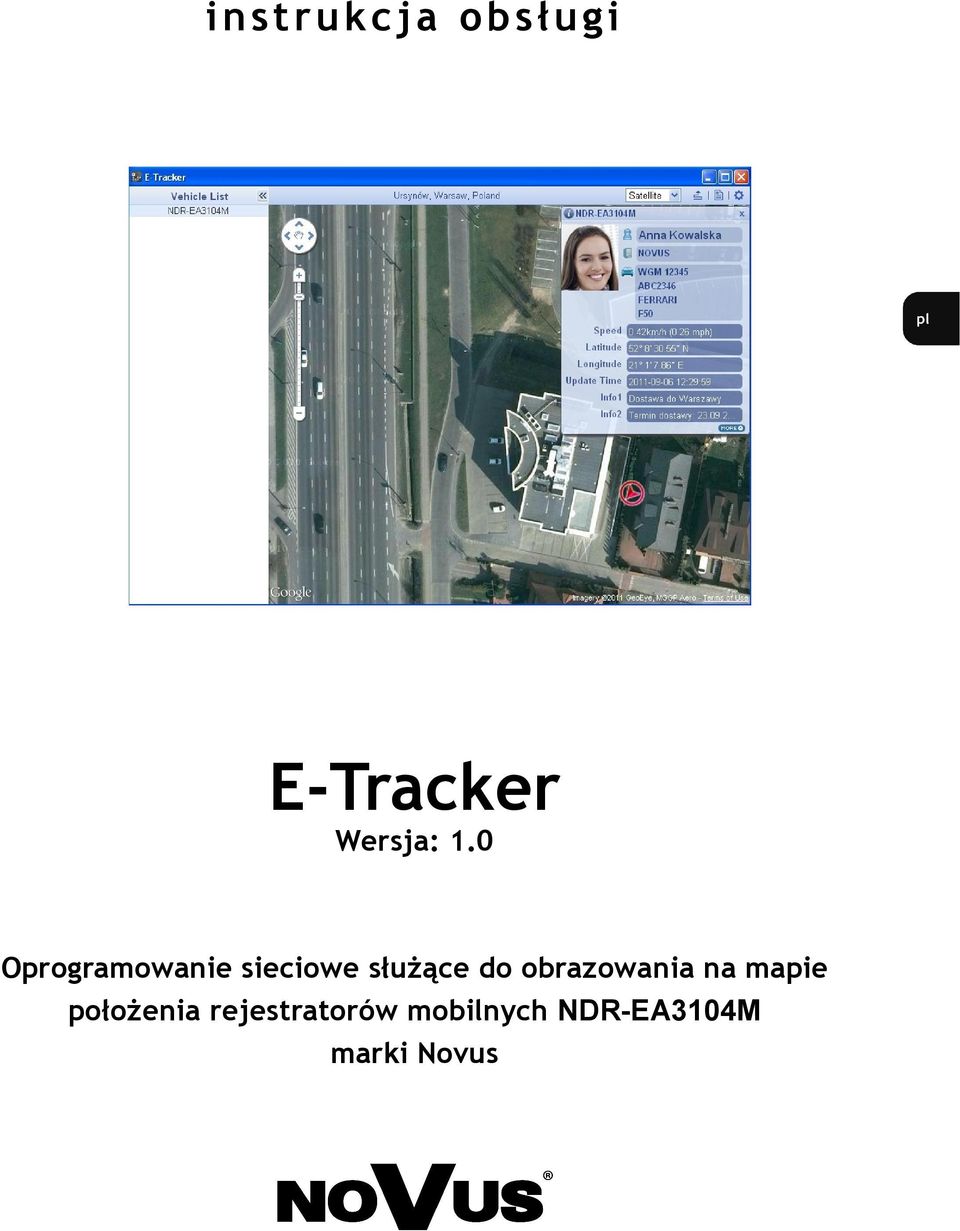

13 instrukcja obsługi E-Tracker Wersja: 1.0 Oprogramowanie sieciowe słuŝące do obrazowania na mapie połoŝenia rejestratorów mobilnych NDR-EA3104M marki Novus

14 E-Tracker - Instrukcja obsługi, wer. 1.0 UWAGA! POWIELANIE W JAKIEJKOLWIEK FORMIE CAŁOŚCI LUB FRAGMENTÓW INSTRUKCJI BEZ PISEMNEJ ZGPDY FIRMY AAT HOLDING Sp. Z.O.O., JEST ZABRONIONE. OPROGRAMOWANIE E-Tracker JEST OPROGRAMOWANIEM NIEODPŁATNYM DYSTRYBUOWANYM WRAZ Z REJESTRATORAMI NDR-EA3104M MARKI NOVUS. MOśE BYĆ INSTALOWANE NA NIEOGRANICZONEJ LICZBIE STANOWISK. INSTRUKCJA POWSTAŁA NA PODSTAWIE WERSJI OPROGRAMOWANIA E-Tracker. 2

15 E-Tracker - Instrukcja obsługi, wer. 1.0 INFORMACJE WSTĘPNE 1. INFORMACJE WSTĘPNE Oprogramowanie E-Tracker umoŝliwia: - wyświetlenie aktualnego połoŝenia rejestratorów NDR-EA3104M na mapach Google Maps - wyświetlanie prędkości, współrzędnych geograficznych oraz zdefiniowanych informacji o danym rejestratorze - wyświetlanie trasy przebytej od czasu uruchomienia programu - wyświetlanie informacji o zdarzeniach alarmowych - wyszukiwanie zdarzeń alarmowych powiązanych z wybranym rejestratorem UWAGA! Oprogramowanie E-Tracker wykorzystuje dla swego naleŝytego funkcjonowania system Google Maps. AAT Holding Sp. z o.o. oświadcza, iŝ w razie zmian dokonanych przez administratora systemu Google Maps w tym systemie mogą wystąpić problemy z naleŝytym funkcjonowaniem oprogramowania E-Viewer. AAT Holding Sp. z o.o. zobowiązuje się podejmować najdalej idące starania w celu jak najszybszego usunięcia wszelkich problemów z naleŝytym funkcjonowaniem oprogramowania E-Tracker mogących powstać w wyniku modyfikacji systemu Google Maps, jednak do czasu ich usunięcia nie ponosi Ŝadnej odpowiedzialności za nienaleŝyte funkcjonowanie oprogramowania E-Tracker. Przed przystąpieniem do instalacji i pracy z programem E-Tracker naleŝy zapoznać się z obsługą rejestratora. W niniejszej instrukcji znajdują się odniesienia do funkcji opisanych w instrukcji rejestratora bez ich dokładnego objaśniania. 3

16 E-Tracker - Instrukcja obsługi, wer. 1.0 INSTALACJA PROGRAMU 2. INSTALACJA PROGRAMU Minimalne wymagania sprzętowe i systemowe niezbędne do zainstalowania i poprawnej pracy oprogramowania Procesor Pamięć operacyjna Dysk twardy Inne wymagane urządzenia Intel Pentium IV 2GHz lub nowszy 1GB RAM 30MB przestrzeni do zainstalowania oprogramowania Karta graficzna, 64MB, Połączenie sieciowe (sieć lokalna lub Internet) z rejestratorem System operacyjny Microsoft Windows XP, Windows Vista, Windows 7. UWAGA! JeŜeli na danym komputerze była juŝ zainstalowana poprzednia wersja programu E-Tracker naleŝy ją odinstalować, a następnie zainstalować nową wersję. Po odinstalowaniu naleŝy dodatkowo usunąć katalog programu z lokalizacji w której był zainstalowany, domyślnie C:\Program Files\E-Tracker. Aby rozpocząć instalację naleŝy odnaleźć na dołączonej do rejestratora płycie skrót do programu E-Tracker (lub uruchomić plik E-Tracker Setup_xxx.exe pobrany ze strony internetowej Po kliknięciu rozpocznie się instalacja. W kaŝdym momencie istnieje moŝliwość jej przerwania po kliknięciu przycisku Cancel. Po pojawieniu się okna instalatora naleŝy kliknąć Next 4

17 E-Tracker - Instrukcja obsługi, wer. 1.0 INSTALACJA PROGRAMU W kolejnym kroku moŝna wybrać folder docelowy instalacji. Wybór ścieŝki instalacji moŝna dokonać po kliknięciu przycisku Browse... Domyślna lokalizacja programu to C:/Program Files/E-Tracker. Po kliknięciu Next zostanie wyświetlone kolejne okno instalatora. W tym kroku moŝna wybrać opcje utworzenia ikony skrótu do programu na pulpicie. Wybór naleŝy zatwierdzić klikając Next. W celu rozpoczęcia instalacji naleŝy kliknąć Install 5

18 E-Tracker - Instrukcja obsługi, wer. 1.0 INSTALACJA PROGRAMU Po zakończeniu instalacji zostanie wyświetlone następujące okno podsumowania. W tym kroku moŝna wybrać opcje automatycznego uruchomienia aplikacji E-Tracker po zakończeniu instalacji. W celu zakończenia pracy instalatora naleŝy nacisnąć przycisk Finish. Aby odinstalować oprogramowanie E-Tracker naleŝy wybrać pozycję Wszystkie Programy w Menu Start, a następnie w grupie E-Tracker wybrać pozycję Uninstall E-Tracker lub wejść do panelu sterowania i po odnalezieniu programu wybrać opcję odinstalowania. Katalog z ustawieniami programu naleŝy usunąć ręcznie. Domyślna lokalizacja programu to C:/Program Files/E-Tracker. 6

19 E-Tracker - Instrukcja obsługi, wer. 1.0 URUCHAMIANIE I OBSŁUGA PROGRAMU 3. URUCHAMIANIE I OBSŁUGA PROGRAMU Program E-Tracker uruchamia się za pomocą ikonki-skrótu znajdującej się na pulpicie lub w menu programy. Po chwili na ekranie pojawi się okno programu. PrzybliŜenie/Oddalenie mapy Wybór obszaru mapy Lista dodanych rejestratorów Zamknięcie aplikacji Minimalizacja/Maksymalizacja Zrzucenie do paska zadań Konfiguracja aplikacji Wyszukiwanie zdarzeń Wł./Wył. wyświetlania trasy przejazdu Wybór trybu mapy: Map- mapa Satelitę - zdjęcia satelitarne 3.1. Nawiązywanie połączenia W celu nawiązania połączenia naleŝy dokonać odpowiednich ustawień w menu rejestratora jak równieŝ w menu aplikacji zgodnie z poniŝszym opisem: 1. Po kliknięciu ikony Konfiguracja aplikacji opisanej powyŝej pojawi się okno w którym naleŝy zdefiniować dwa parametry: Callback Port Time out numer portu wykorzystywany do przesyłania danych z rejestratora do programu. Domyślny numer portu to Uwaga: Numer portu zdefiniowany w tej pozycji musi być identyczny z portem Połączenia zwrotnego dla danego adresu komputera ustawionym menu rejestratora (konfiguracja menu rejestratora zostanie opisana w dalszej części instrukcji. czas (w zakresie od 1 do minut) po którym brak danych od rejestratora zostanie zinterpretowany przez program jako utrata komunikacji z rejestratorem. 7

20 E-Tracker - Instrukcja obsługi, wer. 1.0 URUCHAMIANIE I OBSŁUGA PROGRAMU 2. NaleŜy ustalić adres lub nazwę domenową komputera PC z zainstalowaną aplikacją E-Tracker pod którą będzie on dostępny dla rejestratora w sieci lokalnej lub za pośrednictwem sieci Internet. 3. W menu rejestratora naleŝy dokonać następujących ustawień: W menu SIEĆ -> Powiadomienie -> Połączenie zwrotne w pozycji Adres naleŝy wpisać adres lub nazwę domenową zgodnie z ustaleniami z poprzedniego punktu. W pozycji Porty naleŝy zdefiniować numer portu zgodny z numerem portu ustawionym w aplikacji E-Tracker w pozycji Callback Port. W celu włączenia funkcji wysyłania informacji o zdarzeniach alarmowych naleŝy włączyć funkcję połączenia zwrotnego dla Ŝądanych zdarzeń alarmowych i zdefiniowanego w poprzednim punkcie adresu lub nazwy domenowej. Sposób konfiguracji menu rejestratora został szczegółowo opisany w instrukcji jego obsługi dostępnej na płycie CD dołączonej do urządzenia lub na stronie internetowej 4. Po dokonaniu powyŝszych ustawień rejestrator zostanie automatycznie wykryty przez program oraz dodany do listy urządzeń jak przedstawiono na obrazie poniŝej. Aby jednak było to moŝliwe muszą zostać spełnione następujące warunki: - zdefiniowane parametry transmisji muszą być poprawne - połączenie sieciowe pomiędzy rejestratorem a komputerem PC z zainstalowaną aplikacją E-Tracker musi działać poprawnie - rejestrator musi odbierać sygnał GPS - rejestrator nie znajdował się wcześniej na liście urządzeń i nie został z niej usunięty. Uwaga: W przypadku, gdy rejestrator o danym adresie znajdował się na liście urządzeń programu E-Tracker i został z niej usunięty jego ponowne dodanie nie jest moŝliwe! Aby ponowne dodanie rejestratora było moŝliwe naleŝy odinstalować oprogramowanie E-Tracker, usunąć pliki które nie zostały usunięte w trakcie odinstalowania (pliki znajdują sie w lokalizacji w której aplikacja była instalowana, domyślnie jest to C:/Program Files/E-Tracker), a następnie zainstalować aplikację ponownie. Nazwa rejestratora Informacja o dodaniu rejestratora 8

21 E-Tracker - Instrukcja obsługi, wer. 1.0 URUCHAMIANIE I OBSŁUGA PROGRAMU 3.2. Wygląd interfejsu w trybie połączenia z rejestratorem Nazwa rejestratora Obszar mapy Opis połoŝenia Informacje o rejestratorze Zdjęcie PołoŜenie rejestratora na mapie Kliknięcie prawym przyciskiem myszy na nazwie urządzenia znajdującego się na liście umoŝliwia edycję pozycji Info 1 oraz Info 2, zdefiniowanie pliku wyświetlanego w pozycji Zdjęcie oraz usunięcie urządzenia z list. Informacje o rejestratorze wyświetlane są po kliknięciu ikony PołoŜenie rejestratora na mapie. ikona wyświetlana po prawej stronie nazwy rejestratora na liście informująca o upłynięciu czasu zdefiniowanego w pozycji Time out. Brak komunikacji z rejestratorem. 9

22 E-Tracker - Instrukcja obsługi, wer. 1.0 NOTATKI Notatki: 10

23 E-Tracker - Instrukcja obsługi, wer. 1.0 NOTATKI Notatki: 11

24 MM, MK AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks:
