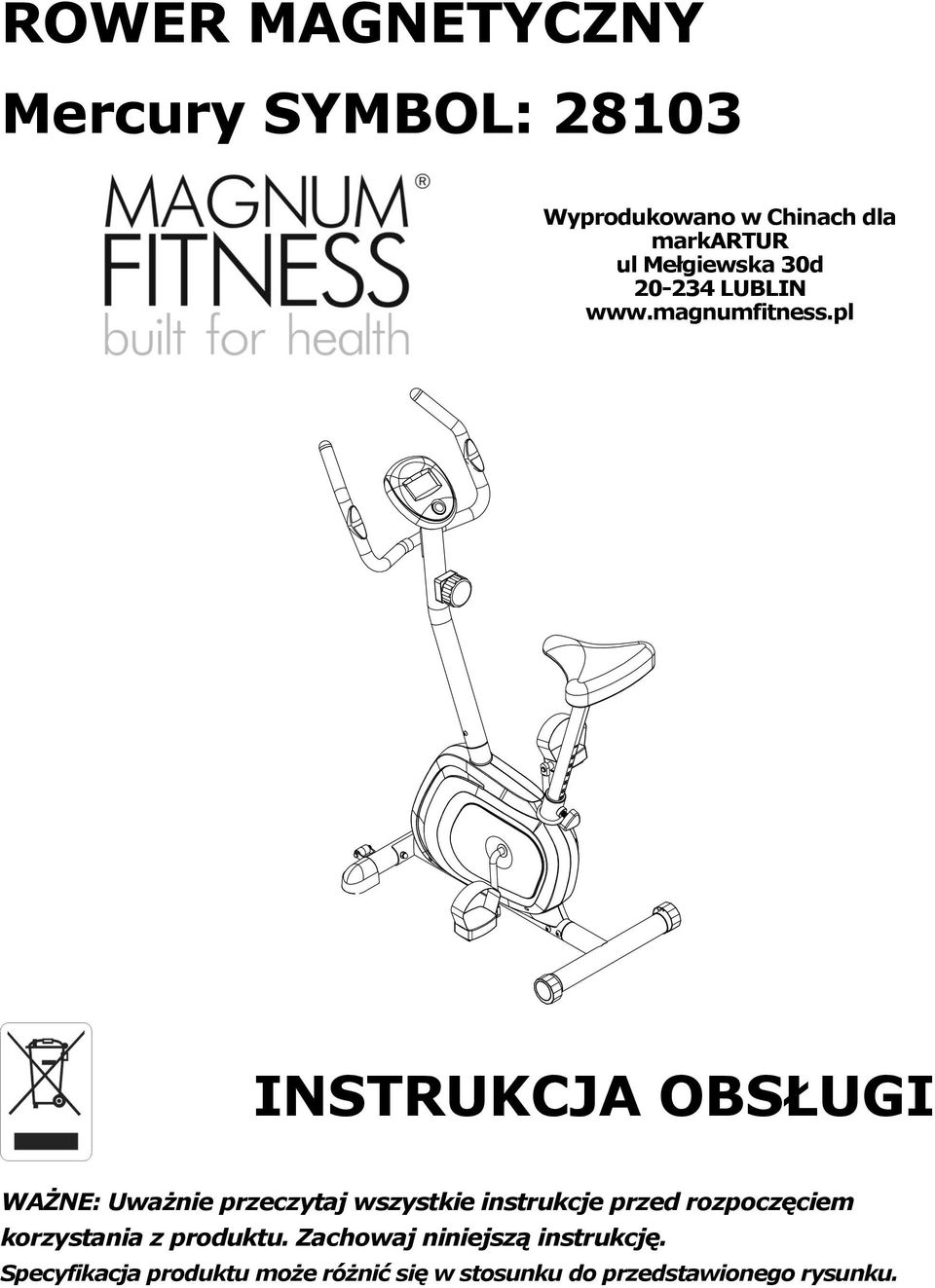

1 ROWER MAGNETYCZNY Mercury SYMBOL: Wyprodukowano w Chinach dla markartur ul Mełgiewska 30d LUBLIN INSTRUKCJA OBSŁUGI WAŻNE: Uważnie przeczytaj wszystkie instrukcje przed rozpoczęciem korzystania z produktu. Zachowaj niniejszą instrukcję. Specyfikacja produktu może różnić się w stosunku do przedstawionego rysunku.

2 SPIS TREŚCI WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA LISTA CZĘŚCI SPECYFIKACJA CZĘŚCI POŁĄCZENIOWYCH NARZĘDZIA SCHEMAT POGLĄDOWY INSTRUKCJE MONTAŻU OBSŁUGA KOMPUTERA REGULACJA KONSERWACJA ROZWIĄZYWANE PROBLEMÓW ROZGRZEWKA I ĆWICZENIA ROZLUŹNIAJĄCE

3 WAŻNE INSTRUKCJE BEZPIECZEŃSTWA Podczas użytkowania sprzętu należy zawsze przestrzegać podstawowych środków ostrożności, włącznie z poniższymi instrukcjami bezpieczeństwa: Przed rozpoczęciem korzystania ze sprzętu przeczytaj wszystkie instrukcje. 1. Poziom bezpieczeństwa użytkowania sprzętu można utrzymać tylko dzięki regularnej kontroli dotyczącej uszkodzenia i zużycia. 2. Przed korzystaniem ze sprzętu przeczytaj wszystkie instrukcje i postępuj dokładnie zgodnie z nimi. Przed użyciem upewnij się, że sprzęt jest właściwie zmontowany i solidnie skręcony. 3. Jeśli to konieczne, przed rozpoczęciem ćwiczeń, w celu uniknięcia kontuzji, przeprowadź rozgrzewkę. Przeczytaj rozdział poświęcony rozgrzewce i odpoczynkowi po treningu. Po zakończeniu ćwiczeń zalecaną formą odpoczynku jest rozluźnienie ciała. 4. Przed użyciem prosimy upewnić się czy żadne części nie są uszkodzone i czy są właściwie przykręcone. Jeżeli jakieś części są uszkodzone lub niewłaściwie przykręcone natychmiast wycofaj urządzenia z użytkowania do czasu naprawy. 5. Podczas użytkowania sprzęt powinien być ustawiony na płaskiej powierzchni. Zaleca się używanie maty lub innego materiału jako pokrycia podłoża na którym ustawione jest urządzenie. 6. Podczas użytkowania sprzętu należy nosić odpowiednią odzież oraz buty; nie noś ubrań które mogą zahaczać się o jakąś część urządzenia. 7. Nie próbuj przeprowadzać żadnej konserwacji lub regulacji innej niż czynności opisane w niniejszej instrukcji. Jeśli pojawią się jakiekolwiek problemy, przerwij ćwiczenie i skonsultuj się z lokalnym sprzedawcą sprzętu. 8. Nie używaj sprzętu na otwartym powietrzu. 9. Niniejszy sprzęt przeznaczony jest wyłącznie do użytku domowego. 10. Niniejszy sprzęt może być używany w danym momencie tylko przez jedną osobę. 11. Jeśli poczujesz jakiekolwiek bole w klatce piersiowej, nudności, zawroty głowy lub krotki oddech, natychmiast przerwij ćwiczenie i zanim wznowisz ćwiczenie skonsultuj się z lekarzem. 12. Należy zachować szczególną ostrożność podczas montażu oraz demontażu sprzętu. 13. Nie zezwalaj dzieciom na używanie lub zabawę na urządzeniu. Trzymaj dzieci oraz zwierzęta domowe z dala od sprzętu gdy jest on używany. Niniejsza maszyna zaprojektowana została wyłącznie do użytku przez dorosłych. Minimalna wolna przestrzeń wymagana do bezpiecznego działania wynosi nie mniej niż dwa metry. 14. Maksymalne obciążenie wagowe produktu wynosi 120kg. 15. NALEŻY KRĘCIĆ PEDAŁAMI TYLKO DO PRZODU (KRĘCENIE PEDAŁAMI W PRZECIWNYM KIERUNKI MOŻE SPOWODOWAĆ USZKODZENIA ROWERU) 16. ĆWICZ TYLKO NA SIEDZĄCO. ĆWICZENIE NA STOJĄCO MOŻE POWODOWAC USTERKI. UWAGA: Przed rozpoczęciem jakiegokolwiek program ćwiczeń skonsultuj się ze swoim lekarzem. Jest to szczególnie ważne u osób starszych niż 35 lat lub takich które miały wcześniej problemy zdrowotne. Przed korzystaniem z jakiegokolwiek sprzętu do ćwiczeń przeczytaj wszystkie instrukcje. OSTRZEŻENIE: Przed użyciem niniejszego produktu dokładnie przeczytaj instrukcję obsługi. Zachowaj niniejszą Instrukcję na przyszłość. 2

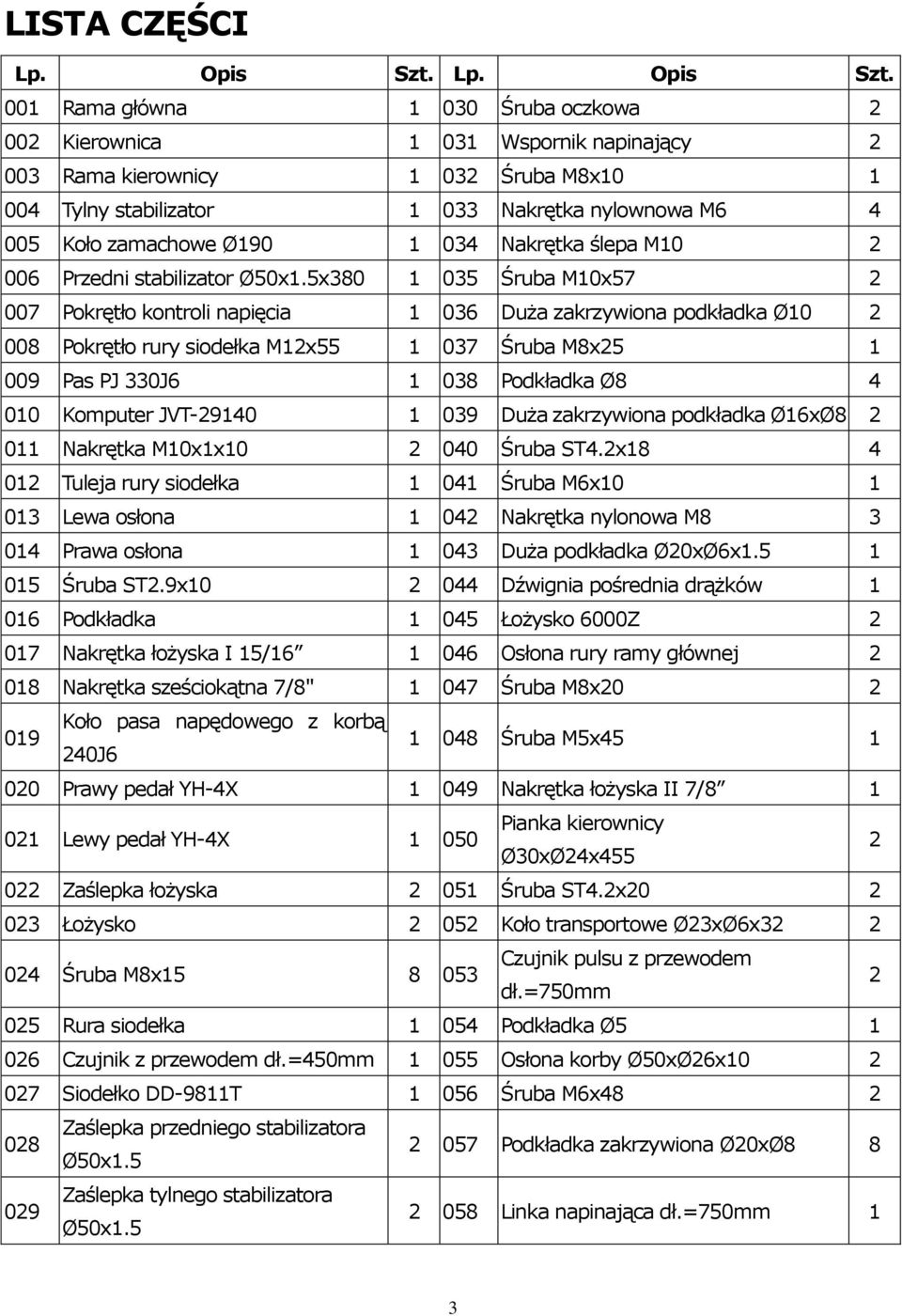

4 LISTA CZĘŚCI Lp. Opis Szt. Lp. Opis Szt. 001 Rama główna Śruba oczkowa Kierownica Wspornik napinający Rama kierownicy Śruba M8x Tylny stabilizator Nakrętka nylownowa M Koło zamachowe Ø Nakrętka ślepa M Przedni stabilizator Ø50x1.5x Śruba M10x Pokrętło kontroli napięcia Duża zakrzywiona podkładka Ø Pokrętło rury siodełka M12x Śruba M8x Pas PJ 330J Podkładka Ø Komputer JVT Duża zakrzywiona podkładka Ø16xØ Nakrętka M10x1x Śruba ST4.2x Tuleja rury siodełka Śruba M6x Lewa osłona Nakrętka nylonowa M Prawa osłona Duża podkładka Ø20xØ6x Śruba ST2.9x Dźwignia pośrednia drążków Podkładka Łożysko 6000Z Nakrętka łożyska I 15/ Osłona rury ramy głównej Nakrętka sześciokątna 7/8" Śruba M8x Koło pasa napędowego z korbą 240J Śruba M5x Prawy pedał YH-4X Nakrętka łożyska II 7/ Lewy pedał YH-4X Pianka kierownicy Ø30xØ24x Zaślepka łożyska Śruba ST4.2x Łożysko Koło transportowe Ø23xØ6x Śruba M8x Czujnik pulsu z przewodem dł.=750mm Rura siodełka Podkładka Ø Czujnik z przewodem dł.=450mm Osłona korby Ø50xØ26x Siodełko DD-9811T Śruba M6x Zaślepka przedniego stabilizatora Ø50x Podkładka zakrzywiona Ø20xØ Zaślepka tylnego stabilizatora Ø50x Linka napinająca dł.=750mm 1 3

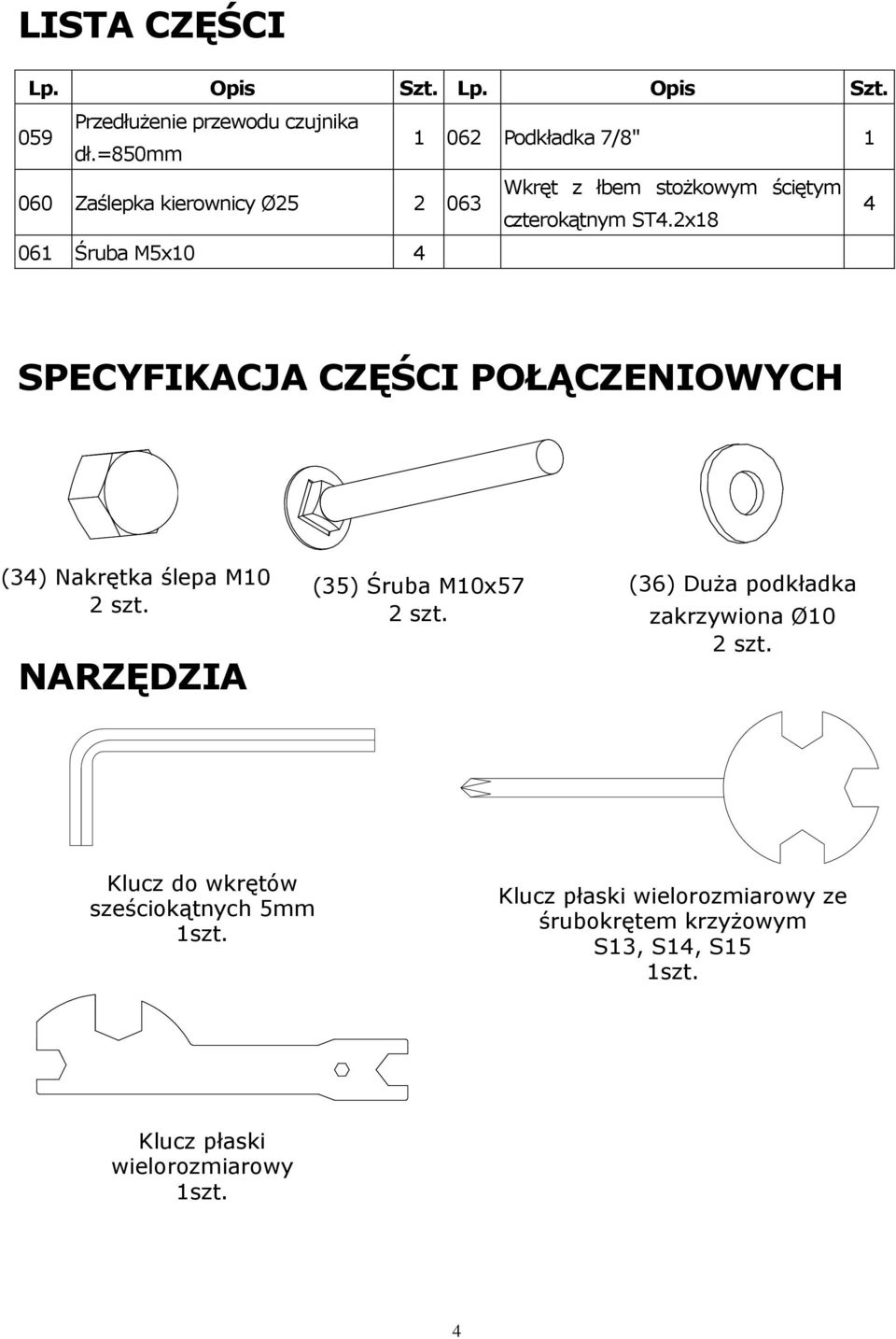

5 LISTA CZĘŚCI Lp. Opis Szt. Lp. Opis Szt. 059 Przedłużenie przewodu czujnika dł.=850mm Podkładka 7/8" Zaślepka kierownicy Ø Wkręt z łbem stożkowym ściętym czterokątnym ST4.2x Śruba M5x10 4 SPECYFIKACJA CZĘŚCI POŁĄCZENIOWYCH (34) (34) Nakrętka Cap Nut ślepa M10 M10 2 PCS szt. NARZĘDZIA (35) (35) Śruba Bolt M10x57 M10x57 2 szt. PCS (36) (36) Big Duża Curve podkładka Washer Ø10 2 PCS zakrzywiona Ø10 2 szt. Klucz do wkrętów sześciokątnych Allen Wrench 5mm 1szt. 1 PC Multi Klucz Hex płaski Tool with wielorozmiarowy Phillips Screwdriver ze śrubokrętem S13, S14, krzyżowym S15 S13, 1 S14, PC S15 1szt. Klucz Multi płaski Hex Tool wielorozmiarowy 1 PC 1szt. 4

6 SCHEMAT POGLĄDOWY 5

7 INSTRUKCJE MONTAŻU Narzędzie: Tool: Klucz do wkrętów Allen sześciokątnych Wrench 5mm 5mm Klucz Multi płaski Hex wielorozmiarowy Tool 1. Montaż przednich i tylnych stabilizatorów Umieść przedni stabilizator (6) przed główną ramą (1) i ustaw w odpowiednim miejscu otwory na śruby. Zamontuj przedni stabilizator (6) na zakrzywieniu głównej ramy (1) za pomocą dwóch nakrętek ślepych M10 (34), dwóch śrub M10x57 (35) oraz dwóch dużych zakrzywionych podkładek Ø10 (36). Dokręć nakrętki ślepe dołączonym kluczem płaskim wielorozmiarowym. Usuń cztery śruby M8x15 (24) oraz cztery podkładki zakrzywione Ø20xØ8 (57) z tylnego stabilizatora. Usuń śruby za pomocą dołączonego 5mm klucza do wkrętów sześciokątnych. Włóż tylny stabilizator (4) do rury ramy głównej (1) i ustaw otwory na śruby w odpowiednim miejscu. Zamontuj tylny stabilizator (4) w rurze ramy głównej (1) za pomocą czterech śrub M8x15 (24) oraz czterech zakrzywionych podkładek Ø20xØ8 (57) które zostały wcześniej usunięte. Dokręć nakrętki ślepe dołączonym kluczem płaskim wielorozmiarowym. Dokręć śruby za pomocą dołączonego 5mm klucza do wkrętów sześciokątnych. CZĘŚCI POŁĄCZENIOWE: (34) Cap Nakrętka Nut M10 ślepa 2 PCS M10 2 szt. (35) (35) Śruba Bolt M10x57 22 szt. PCS (36) Big Duża Curve podkładka Washer Ø10 2 PCS zakrzywiona Ø10 2 szt. 6

8 Narzędzie: Tool: Multi Klucz Hex Tool płaski with wielorozmiarowy Phillips Screwdriver ze śrubokrętem krzyżowym 2. Montaż lewego oraz prawego pedała Korby, wały pedałów oraz pedały oznaczone są literą R - prawe oraz L - lewe. Włóż wał pedała do lewego pedała (21) do otworu gwintowanego w lewej korbie (19). Ręcznie obracaj wał pedała w kierunku przeciwnym do ruchu wskazówek zegara aż będzie on ciasno dokręcony. Uwaga: NIE obracaj wału pedała w kierunku zgodnym do ruchu wskazówek zegara, spowoduje to starcie gwintu. Dokręć wał lewego pedała (21) za pomocą klucza płaskiego wielorozmiarowego ze śrubokrętem krzyżowym. Umieść wał prawego pedała (20) w otworze gwintowanym w prawej korbie (19). Obracaj wał pedała w kierunku zgodnym z ruchem wskazówek zegara aż będzie on ciasno dokręcony. Dokręć wał prawego pedała (20) za pomocą dołączonego klucza płaskiego wielorozmiarowego ze śrubokrętem krzyżowym. 7

9 Narzędzie: Tool: Klucz Multi Klucz płaski Hex Tool płaski wielorozmiarowy with wielorozmiarowy Phillips Screwdriver ze śrubokrętem ze śrubokrętem krzyżowym krzyżowym 3. Montaż rury siodełka i siodełka Usuń trzy podkładki Ø8 (38) oraz trzy nakrętki nylonowe M8 (42) spod siodełka (27). Usuń nakrętki nylonowe oraz podkładki za pomocą dołączonego klucza płaskiego wielorozmiarowego ze śrubokrętem krzyżowym. Włóż śruby pod siodełkiem (27) przez otwory u góry rury siodełka (25), przymocuj za pomocą trzech podkładek Ø8 (38) oraz trzech nakrętek nylonowych M8 (42). Dokręć nakrętki nylonowe oraz podkładki za pomocą dołączonego klucza płaskiego wielorozmiarowego ze śrubokrętem krzyżowym. Umieść rurę siodełka (25) w tulei rury siodełka (12) na rurze ramy głównej (1), a następnie zamontuj pokrętło rury siodełka (8) na rurę ramy głównej (1) poprzez obracanie go w kierunku zgodnym z ruchem wskazówek zegara, tak aby zablokować rurę siodełka (25) w pożądanej pozycji. 8

10 Narzędzie: Tool: Klucz do wkrętów sześciokątnych Allen Wrench 5mm 5mm 4. Montaż ramy kierownicy Usuń cztery śruby M8x15 (24) oraz cztery zakrzywione podkładki Ø20xØ8 (57) z głównej ramy (1). Usuń śruby za pomocą dołączonego 5mm klucza do wkrętów sześciokątnych. Podłącz przewód czujnika (26) z ramy głównej (1) do przedłużenia przewodu czujnika (59) z ramy kierownicy (3). Umieść końcówkę linki oporowej pokrętła kontroli napięcia (7) w zaczepie sprężynowym linki napinającej (58), patrz schemat A. Pociągnij linkę oporową pokrętła kontroli napięcia (7) do góry i umieść w przerwie w metalowym wsporniku linki napinającej (58), patrz schemat B. Umieść ramę kierownicy (3) w rurze ramy głównej (1) i zamocuj za pomocą czterech śrub M8x15 (24) oraz czterech podkładek zakrzywionych Ø20xØ8 (57) które zostały wcześniej usunięte. Dokręć śruby za pomocą dołączonego 5mm klucza do wkrętów sześciokątnych. 9

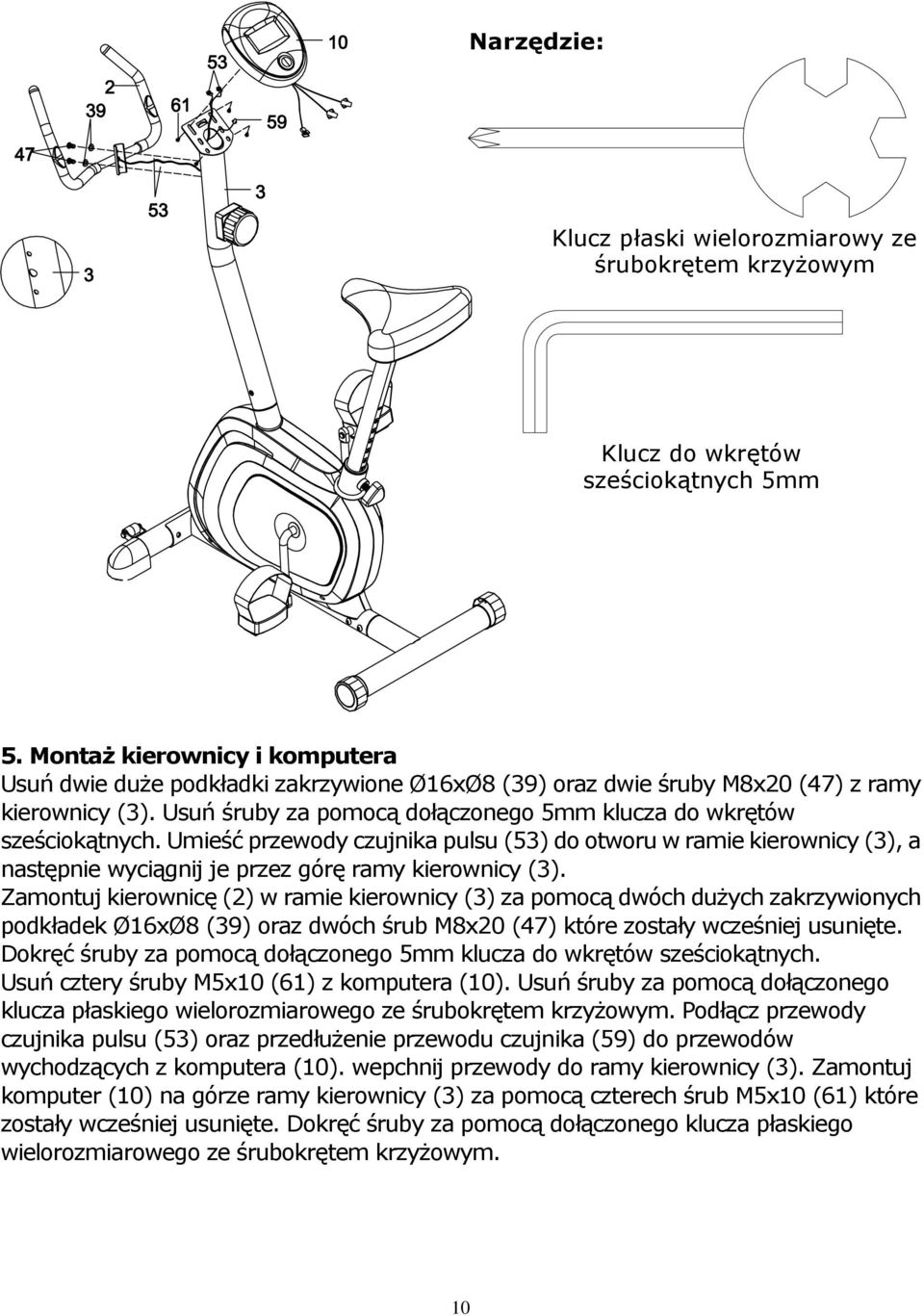

11 Tool: Narzędzie: Klucz płaski wielorozmiarowy ze Multi Hex Tool śrubokrętem with Phillips krzyżowym Screwdriver Allen Klucz Wrench do wkrętów 5mm sześciokątnych 5mm 5. Montaż kierownicy i komputera Usuń dwie duże podkładki zakrzywione Ø16xØ8 (39) oraz dwie śruby M8x20 (47) z ramy kierownicy (3). Usuń śruby za pomocą dołączonego 5mm klucza do wkrętów sześciokątnych. Umieść przewody czujnika pulsu (53) do otworu w ramie kierownicy (3), a następnie wyciągnij je przez górę ramy kierownicy (3). Zamontuj kierownicę (2) w ramie kierownicy (3) za pomocą dwóch dużych zakrzywionych podkładek Ø16xØ8 (39) oraz dwóch śrub M8x20 (47) które zostały wcześniej usunięte. Dokręć śruby za pomocą dołączonego 5mm klucza do wkrętów sześciokątnych. Usuń cztery śruby M5x10 (61) z komputera (10). Usuń śruby za pomocą dołączonego klucza płaskiego wielorozmiarowego ze śrubokrętem krzyżowym. Podłącz przewody czujnika pulsu (53) oraz przedłużenie przewodu czujnika (59) do przewodów wychodzących z komputera (10). wepchnij przewody do ramy kierownicy (3). Zamontuj komputer (10) na górze ramy kierownicy (3) za pomocą czterech śrub M5x10 (61) które zostały wcześniej usunięte. Dokręć śruby za pomocą dołączonego klucza płaskiego wielorozmiarowego ze śrubokrętem krzyżowym. 10

12 OBSŁUGA KOMPUTERA SPECYFIKACJE: TIME (CZAS) :00-99:59 MIN: SEK SPEED (PRĘDKOŚĆ) KM/H DIST (DYSTANS) KM CAL (KALORIE) KCAL ODO (HODOMETR) KM PULS UDERZEŃ/MIN UŻYWANIE KOMPUTERA Komputer może zostać uruchomiony przez naciśnięcie przycisku lub pedałowanie. Jeśli pozostawisz sprzęt na 4 minuty, zasilanie zostanie automatycznie wyłączone. FUNKCJE PRZYCISKÓW: Naciśnij przycisk MODE (Tryb) aby wybrać funkcje komputera. Naciśnij I przytrzymaj przycisk MODE (Tryb) przez 3 sekundy aby wyzerować wartości danych poza wartościami danych hodometru. FUNKCJE KOMPUTERA: SCAN: Automatycznie skanuje w kolejności każdą funkcję zmieniając funkcję co 6 sekund. UWAGA: Jeśli nie chcesz używać funkcji SCAN, naciśnij przycisk MODE aby wybrać inną funkcję. TIME (CZAS): Wyświetla czas ćwiczenia który upłynął. SPEED (PRĘDKOŚĆ): Wyświetla obecną prędkość ćwiczenia. DIST (DYSTANS): Wyświetla łączny przebyty dystans podczas ćwiczenia. CAL (KALORIE): Wyświetla przybliżoną ilość kalorii spalonych podczas ćwiczeń. (Dane te powinny być traktowane wyłącznie jako wskazówka do porównywania sesji treningowych i nie powinny być traktowane jako dane medyczne). ODO (CHODOMIERZ): Wyświetla łączny przebyty dystans. Dane hodometru nie mogą zostać wyzerowane poprzez naciśnięcie i przytrzymanie przycisku MODE przez 3 sekundy. Dane hodometru zostają wyzerowane po wyciągnięciu baterii z komputera. PULSE (PULS): Po chwyceniu oburącz czujników pulsu znajdujących się na drążkach wyświetla obecny puls. Aby odczyt pulsu był bardziej dokładny należy zawsze chwycić czujniki pulsu oburącz a nie tylko jedną ręką. JAK ZAINSTALOWAĆ BATERIE: 1. Zdejmij osłonę baterii z tyłu komputera. 2. Umieść dwie bateria AA w obudowie na baterie. 3. Upewnij się że baterie są poprawnie umieszczone oraz że sprężyny stykają się z bateriami. 4. Załóż osłonę baterii. 5. Jeśli wyświetlacz jest nieczytelny lub wyświetla dane tylko częściowo, usuń baterie I zaczekaj 15 sekund przed ponownym zainstalowaniem baterii. 11

13 REGULACJA Regulacja pokrętła kontroli napięcia Aby zwiększyć obciążenie obróć pokrętło kontroli napięcia w kierunku zgodnym z ruchem wskazówek zegara. Aby zmniejszyć obciążenie obróć pokrętło kontroli napięcia w kierunku przeciwnym do ruchu wskazówek zegara. Pokrętło Tension kontroli Control Knob napięcia Regulacja zaślepki tylnego stabilizatora Obróć zaślepkę tylnego stabilizatora na tylnym stabilizatorze jeśli potrzebujesz wypoziomować rower. Zaślepka Rear Stabilizer tylnego End Cap stabilizatora Regulacja wysokości siodełka Obróć pokrętło rury siodełka w kierunku przeciwnym do ruchu wskazówek zegara aż rura siodełka będzie mogła być przesuwana w górę lub w dół a następnie przesuń rurę siodełka do góry lub w dół do wygodnej pozycji. Zablokuj rurę siodełka dokręcając pokrętło rury siodełka w kierunku zgodnym z ruchem wskazówek zegara. UWAGA: Podczas regulacji wysokości siodełka, upewnij się że tuleja rury siodełka nie wychodzi poza linię zaznaczoną na rurze siodełka Pokrętło Seat Post rury Knob siodełka 12

14 KONSERWACJA Czyszczenie Rower magnetyczny może być czyszczony przy pomocy delikatnej szmatki oraz łagodnego detergentu. Nie stosuj środków ścierających ani rozpuszczalników na części plastikowe. Ścieraj pot z roweru po każdym użyciu. Nie używaj zbyt dużej wilgoci przy czyszczeniu panelu wyświetlacza komputera, gdyż może to spowodować ryzyko porażenia prądem lub uszkodzić elektronikę. Trzymaj rower, szczególnie konsolę komputera, poza bezpośrednim promieniowaniem słonecznym w celu uniknięcia uszkodzenia ekranu. Należy sprawdzać wszystkie śruby montażowe oraz pedały maszyny pod kątem właściwego przykręcenia co tydzień. Przechowywanie Przechowuj rower magnetyczny w czystym I suchym otoczeniu, z dala od dzieci. ROZWIĄZYWANIE PROBLEMÓW PROBLEM Rower chwieje się podczas użytkowania. Nic nie pojawia się na wyświetlaczu komputera. Na wyświetlaczu tętna nie ma pomiaru lub jest on nieregularny lub niespójny. Rower skrzypi w czasie użytkowania. ROZWIĄZANIE Ustaw zaślepkę tylnego stabilizatora tak by ustawić odpowiednio rower. 1. Zdejmij konsolę komputera i sprawdź czy kable wychodzące z konsoli są odpowiednio połączone z kablami wychodzącymi z ramy przedniej. 2. Sprawdź czy baterie są poprawnie włożone i czy sprężyny odpowiednio stykają się z bateriami. 3. Baterie w konsoli komputera mogą być zużyte. Wymień na nowe baterie. 1. Upewnij się, że połączenia kablowe czujnika pulsu są zabezpieczone. 2. Aby zapewnić dokładniejszy pomiar pulsu, należy zawsze trzymać się czujników na uchwycie dwoma rękoma, a nie jedną przy sprawdzaniu tętna. 3. Zbyt mocne zaciskanie czujnika tętna. Staraj się ściskać uchwyt z umiarkowaną siłą w czasie ściskania czujnika tętna. Śruby roweru mogą być poluzowane. Należy sprawdzić śruby i dokręcić te, które będą luźne. 13

15 ROZGRZEWKA I ĆWICZENIA ROZLUŹNIAJĄCE ROZGRZEWKA stanowi ważny element każdego treningu. Ma ona na celu rozgrzanie i przygotowanie ciała do dalszych ćwiczeń oraz zminimalizowanie ryzyka kontuzji. Rozgrzewaj się dwie do pięciu minut przed ćwiczeniami aerobowymi. Każda sesja powinna rozpocząć się od rozgrzewki, która przygotowuje do dalszych, bardziej wymagających ćwiczeń poprzez rozgrzanie oraz rozciągnięcie mięśni, podniesienie tętna i zwiększenie krążenia, co z kolei podnosi dotlenienie mięśni. ĆWICZENIA ROZLUŹNIAJĄCE kończące trening należy wykonywać w celu złagodzenia bólu mięśni. Ćwiczenia te mają na celu przywrócenie ciała do stanu spoczynku pod koniec każdej sesji ćwiczeń. Odpowiednio wykonane ćwiczenia rozluźniające obniżają tętno i pozwalają krwi dopłynąć do serca. KRĄŻENIA GŁOWĄ Obróć głowę w prawo na raz tak by poczuć jak rozciąga się szyja z lewej strony. Następnie obróć głowę do góry, kierując brodę do sufitu, rozluźniając szczękę. Obróć głowę w lewo, następnie opuść na raz do klatki piersiowej. PODNOSZENIE RAMION Podnieś prawe ramię do góry na raz. Następnie podnieś lewe ramię jednocześnie opuszczając prawe w dół. ROZCIĄGANIE TUŁOWIA Podnieś wyprostowane ręce ponad głowę. Wyprostuj prawą rękę i staraj się sięgnąć nią możliwie najwyżej. Powtórz ćwiczenie z lewą ręką. 14

16 ROZCIĄGANIE MIĘŚNI CZTEROGŁOWYCH Oprzyj jedną rękę o ścianę dla utrzymania równowagi i chwyć z tyłu stopę a następnie przyciągnij ją możliwie najbliżej do pośladka. Przytrzymaj licząc do 15 i powtórz z lewą stopą. ROZCIĄGANIE WEWNĘTRZNEJ STRONY UD Usiądź z podeszwami stóp złączonymi razem i kolanami skierowanymi na zewnątrz. Pociągnij stopy tak blisko do pachwiny jak to tylko możliwe. Delikatnie pchnij kolana w kierunku podłogi. Utrzymaj tę pozycję licząc w tym czasie do 15. DOTYKANIE PALCÓW U STÓP Powoli pochyl się do przodu z wyprostowanymi nogami, rozluźniając plecy i ramiona, rozciągając się w kierunku palców. Dotknij możliwie najdalej i przytrzymaj licząc do 15. ROZCIĄGANIE ŚCIĘGIEN PODKOLANOWYCH Wyprostuj prawą nogę. Przyłóż wewnętrzną część lewej stopy do wewnętrznej części uda. Rozciągnij się w kierunku palców prawej nogi możliwie najdalej. Przytrzymaj 15s. Rozluźnij i powtórz z lewą nogą. ROZCIĄGANIE ŁYDEK/ŚCIĘGNA ACHILLESA Oprzyj się o ścianę ustawiając lewą nogę przed prawą i z wyprostowanymi rękami. Prawą nogę miej cały czas wyprostowaną, a lewą stopę trzymaj na podłodze, następnie ugnij lewą nogę przysuwając się biodrami do ściany. Przytrzymaj, następnie powtórz z drugą nogą licząc do
