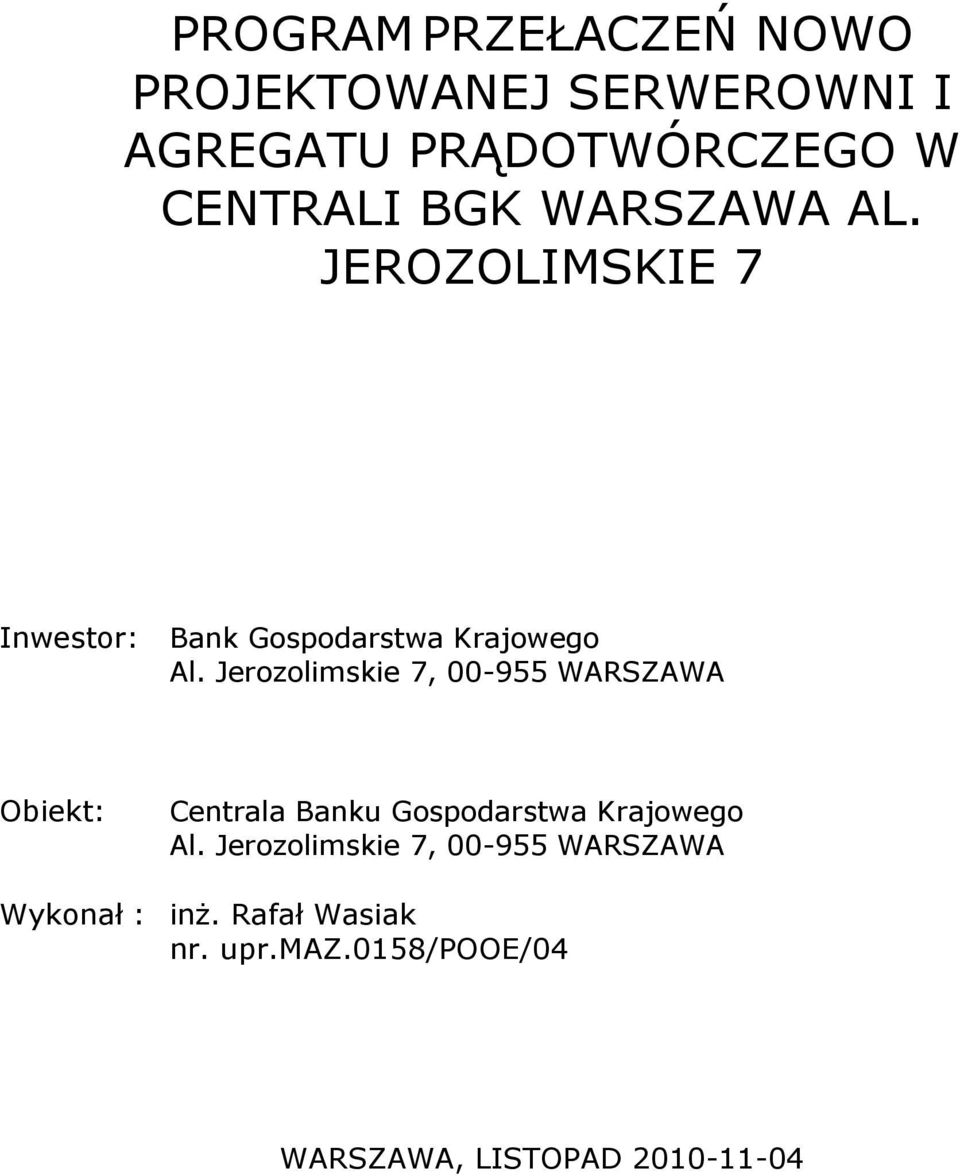

1 PROGRAM PRZEŁACZEŃ NOWO PROJEKTOWANEJ SERWEROWNI I AGREGATU PRĄDOTWÓRCZEGO W CENTRALI BGK WARSZAWA AL. JEROZOLIMSKIE 7 Inwestor: Bank Gospodarstwa Krajowego Al. Jerozolimskie 7, WARSZAWA Obiekt: Centrala Banku Gospodarstwa Krajowego Al. Jerozolimskie 7, WARSZAWA Wykonał : inż. Rafał Wasiak nr. upr.maz.0158/pooe/04 WARSZAWA, LISTOPAD

2 SPIS TREŚCI 1) PODSTAWA OPRACOWANIA 2) OPIS TECHNICZNY 3) RYSUNEK E-1 4) RYSUNEK E-2 5) RYSUNEK E-3

3 1) PODSTAWA OPRACOWANIA Opracowanie Program przełączeń nowo projektowanej serwerowni i agregatu prądotwórczego w centrali BGK Warszawa al. Jerozolimskie 7 wykonano na podstawie: 1) Projekt budowlany/wykonawczy Adaptacja i zagospodarowanie pomieszczeń pierwszego piętra na serwerownię tymczasową BGK. ( zwany w opracowaniu projektem nr.1) 2) Projekt budowlany wielobranżowy posadowienia nowego agregatu prądotwórczego dla potrzeb rozbudowy serwerowni tymczasowej w obiekcie Banku Gospodarstwa Krajowego. ( zwany w opracowaniu projektem nr.2) 3) Dostępnych dokumentacjach istniejącego zasilania odbiorów serwerowni. 4) Ustaleń ze służbami technicznymi budynku.

4 2) OPIS TECHNICZNY W ramach budowy / realizacji projektów wymienionych wyżej jako nr.1 i nr.2 budowa nowej serwerowni i agregatu należy wykonać prace elektryczne w kolejności przewidywanej w niniejszym opracowaniu. Opracowanie to nie zawiera szczegółowych określeń co do parametrów linii zasilających, są one określone w projektach. Rysunek E-1 przedstawia ogólny schemat głównych połączeń elektrycznych interesujących nas w procesie inwestycji obu projektów. Linie zasilające zostały ponumerowane i oznaczone kolorem, odpowiednio czerwonym do wykonania i niebieskim jako istniejące. Pomocniczo rysunki E-2 i E3 przedstawiają schematycznie docelowy układ zasilania i istniejący układ. Wszystkie wymienione poniżej etapy prac elektrycznych należy skoordynować z pracami budowlanymi i instalacyjnymi w ramach prowadzonej inwestycji. Wszystkie przełączenia istniejących rozdzielni i wlz-tów należy uzgadniać ze służbami technicznymi budynku. Określenie terminu przełączeń może trwać do tygodnia czasu, a termin samego przełączenia może być wyznaczony i narzucony przez Bank wg harmonogramu pracy Banku. Proponowany harmonogram prac (patrz rys. E-1) : 1) Wykonanie instalacji posadowienia rozdzielni RTT2 2) Wykonanie zasilania rozdzielni RTT2 z RG4 linia 1 3) Wykonanie instalacji rozdzielni RKL2 i SPZK2 na poziomie 1 piętra 4) Wykonanie zasilania RKL2 - linia 6 5) Wykonanie zasilania SPZK2 - linia 5 6) Jednocześnie należy wykonywać prace instalacji wewnątrz nowo projektowanej serwerownii tj. obwody do szaf dystrybucyjnych z rozdzielni RKL2. 7) Wykonanie zasilania SPZK1 - linia 4 nie należy wpinać zasilania do momentu zbudowania układu rezerowanego. Należy przygotować kabel i zabezpieczyć do wpięcia i podania zasilania. 8) Wykonanie posadowienia nowego UPS-a POM ) Wykonanie zasilania nowego UPS-a - linia 3 10) Wykonanie zasilania starego układu UPS linia 7 z pomieszczenia rozdzileni RKDG do 032 linia przygotowana do wpięcia czeka na możliwość przepięcia układu docelowego do ustalonego termiu. 11) Wykonanie linii 2 nowo projektowany agregat rozdzielnia RTT2, kabel pozostaje przygotowany do wpięcia do RTT2. 12) Do tego etapu prac równolegle powinny być wykonane wszelkie prace związane z instalacjami wewnątrz pomieszczeń obiętych przebudową modernizacją.

5 Od tego momentu w zależności od możliwości dostawy i posadowienia nowego agregatu mamy dwa warianty prowadzenia prac: Wariant 1. Dostawa i zakończenie prac posadowienia agregatu zgodna z terminem zakończenia prac w serwerowni. 1) Posadowienie agregatu 2) Wpięcie lini 2 do RTT2 i agregatu 3) Sprawdzenie i uruchomienie RTT2 z RG4 4) Uruchomienie i sprawdzenie pracy agregatu 5) Sprawdzenie i uruchomienie nowego UPS-a 6) Sprawdzenie i uruchomienie RKL2 7) Sprawdzenie i uruchomienie SPZK2 8) Uruchomienie nowej klimatyzacji 9) Zdjęcie istniejącego zasilania SPZK1 i podpięcie przygotowanej lini 4 czas operacji do 1 godziny, termin do ustalenia ze służbami Banku. 10) Operacja przepięcia zasilania istniejącego UPS-a odpięcie zasilania z RTT linia 8, podpięcie przygotowanego zasilania z RTT2 linia 7. Linia 11 bez zmian. Ta operacja powoduje odcięcie zasilania z istniejącej pracującej serwerowni. Termin tego przełączenia wyznacza Bank. Praca przewidywana w sobotę czas maksimum 8 godzin za zgodą Banku. 11) Uwaga operacja z pkt. 9 może być skoordynowana z pkt. 10 Po wykonaniu tych operacji wszystkie odbiory do tej pory pracujące w serwerowni istniejącej i nowej oraz podłączone do istniejącego UPS-a, zostają rezerwowane nowym agregatem. Istniejący agregat zostaje zwolniony dla innych odbiorów technicznych budynku. Wariant 2. Dostawa i zakończenie prac posadowienia agregatu nie zgodna z terminem zakończenia prac w serwerowni późniejsza. 1) Sprawdzenie i uruchomienie RTT2 z RG4 2) Sprawdzenie i uruchomienie nowego UPS-a 3) Sprawdzenie i uruchomienie RKL2 4) Sprawdzenie i uruchomienie SPZK2 5) Uruchomienie nowej klimatyzacji 6) Przebudowa Rozdzielni RTT pole odpływowe 400A nie ujęte w projektach 7) Wykonanie linii 9 zasilanie RTT2 z istniejącego agregatu 5x150 jest to linia tymczasowa do momentu posadowienia nowego agregatu. Linia nie ujęta w projektach. Przepięcie tej linii należy skoordynować z pracami ujętymi w pkt. 8 i 9 8) Zdjęcie istniejącego zasilania SPZK1 i podpięcie przygotowanej lini 4 czas operacji do 1 godziny, termin do ustalenia ze służbami Banku.

6 9) Operacja przepięcia zasilania istniejącego UPS-a odpięcie zasilania z RTT linia 8, podpięcie przygotowanego zasilania z RTT2 linia 7. Linia 11 bez zmian. Ta operacja powoduje odcięcie zasilania z istniejącej pracującej serwerowni. Termin tego przełączenia wyznacza Bank. Praca przewidywana w sobotę czas maksimum 8 godzin za zgodą Banku.Uwaga operacja z pkt. 9 może być skoordynowana z pkt ) Po tych operacjach układ jest tymczasowo rezerwowany starym agregatem. Po instalacji nowego agregatu należy wykonać następujące operacje. 11) Uruchomienie i sprawdzenie pracy agregatu 12) Wypięcie tymczasowej lini 9 z RTT2 i demontaż 13) Wpięcie przygotowanej linii 2 do RTT2 14) Testowanie układu zasilania- agregat do ustalenia ze służbami Banku. Po wykonaniu tych operacji wszystkie odbiory do tej pory pracujące w serwerowni istniejącej i nowej oraz podłączone do istniejącego UPS-a, zostają rezerwowane nowym agregatem. Istniejący agregat zostaje zwolniony dla innych odbiorów technicznych budynku. Zbędne linie kablowe należy zdemontować za porozumieniem z Bankiem. W związku ze specyfiką pracy Banku sugerujemy zastosowanie wariantu 1, który zmniejsza ilość przełączeń co przekłada się na bezpieczeństwo pracy środowiska jakim jest serwerownia. Poddajemy też możliwość pracy nowej serwerowni przez krótki czas tylko na podtrzymaniu UPS-a jeśli czas pomiędzy dostawą agregatu i wykonaniem serwerowni nie będzie długi np.2-3 tygodnie a aplikacje zainstalowane w nowej serwerowni nie będą kluczowe dla pracy Banku.
