1 P A T I O PRACOWNIA PROJEKTOWA ARCHITEKT MAŁGORZATA ADAMCZYK BEZRZECZE ul. RAJSKA 1 tel , fax mm.adamczyk@op.pl. DATA : LISTOPAD 2011 PROJEKT BUDOWLANO-WYKONAWCZY TOM4/e2 INSTALACJE ELEKTRYCZNE ETAP 2 INWESTOR : ZACHODNIOPOMORSKI UNIWERSYTET TECHNOLOGICZNY W SZCZECINIE AL. PIASTÓW 17, SZCZECIN TEMAT : PRZEBUDOWA I MODERNIZACJA LABORATORIÓW NAUKOWYCH W BUDYNKU HALI TECHNOLOGICZNEJ WYDZIAŁU INŻYNIERII MECHANICZNEJ I MECHATRONIKI ZACHODNIOPOMORSKIEGO UNIWERSYTETU TECHNOLOGICZNEGO W SZCZECINIE ADRES INWESTYCJI : UL. SIKORSKIEGO 38, SZCZECIN, DZIAŁKA NR 22, OBRĘB 2254, 2255 PROJEKTANCI : mgr inż. Zdzisław Poznański upr nr 55/Sz/78 SPRAWDZAJĄCY : inż. Halina Rzewuska upr nr 4/Sz/79 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawa Budowlanego z dnia 7 lipca 1994r. (Dz.U tekst jednolity) my wyżej podpisani oświadczamy, że wymieniony projekt budowlano-wykonawczy,, Przebudowa i modernizacja laboratoriów naukowych w budynku hali technologicznej Wydziału Inżynierii mechanicznej i Mechatroniki Zachodniopomorskiego Uniwersytetu Technologicznego w Szczecinie przy ulicy Sikorskiego 38,, sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 1

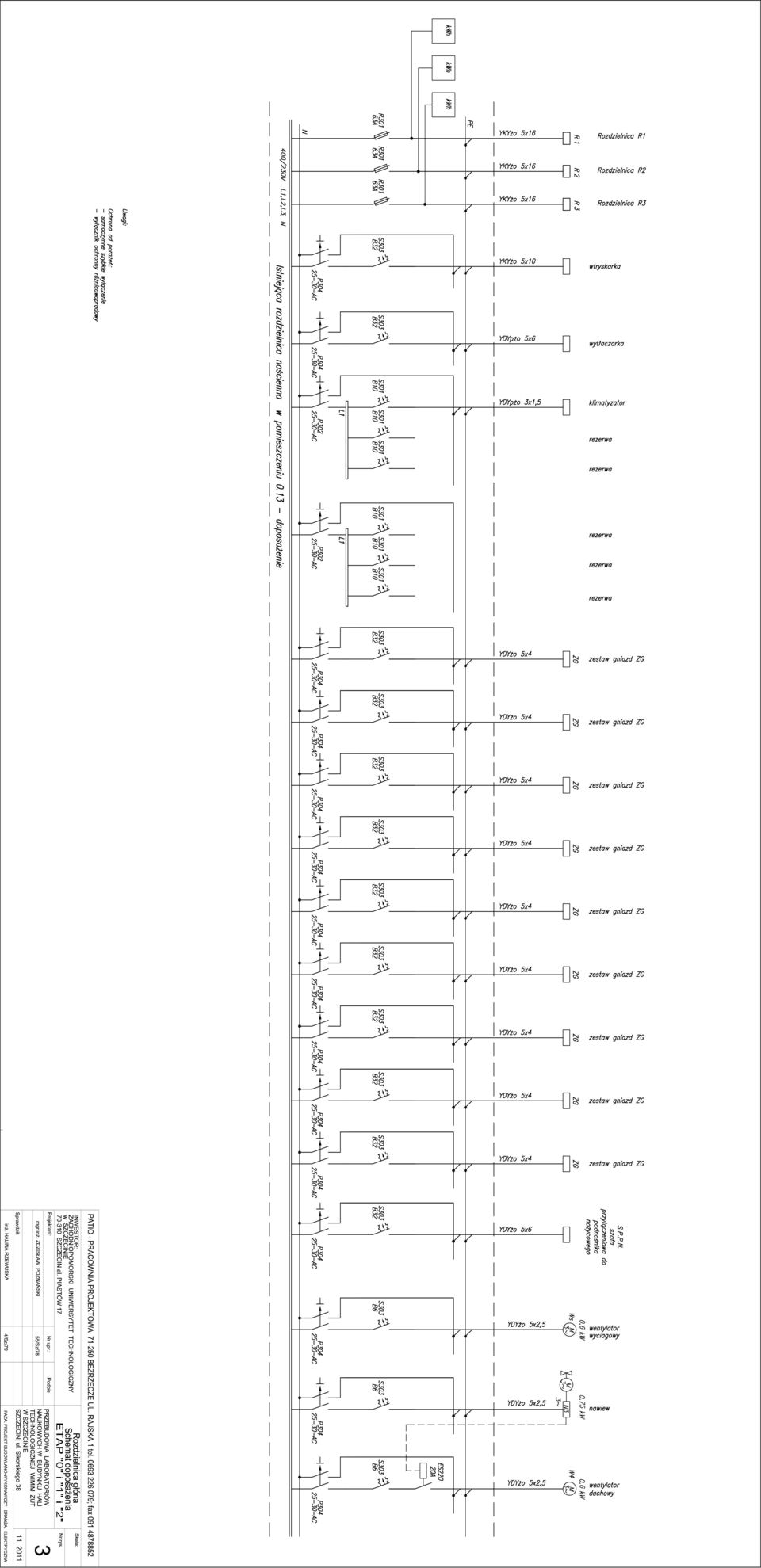

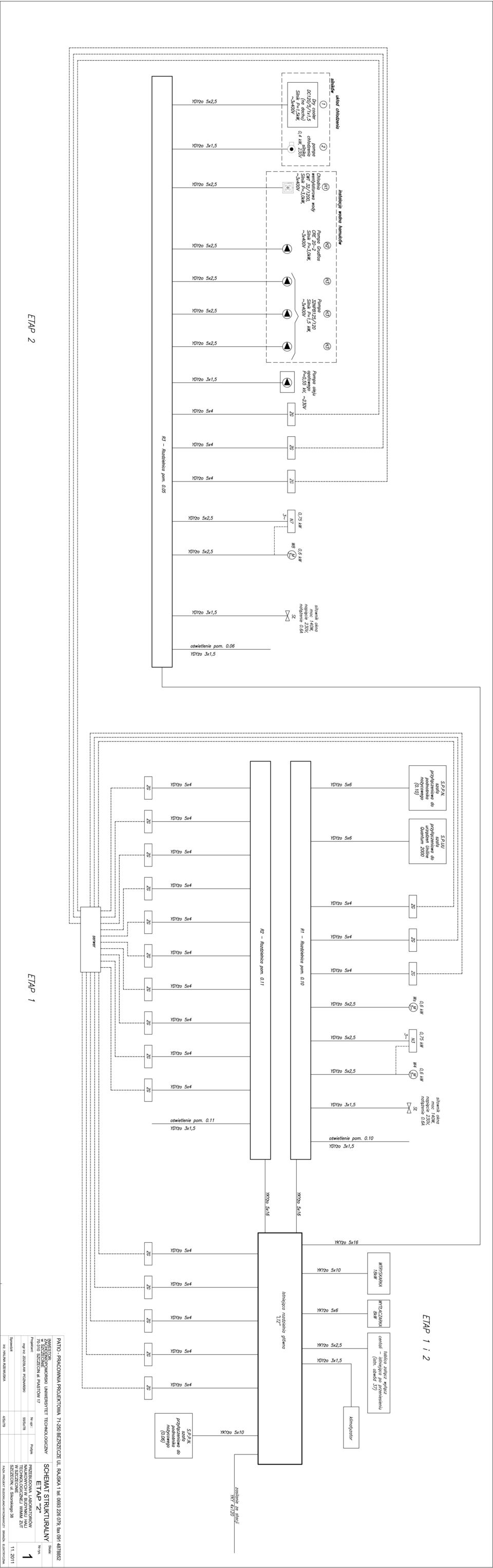

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS 2. ZAŁĄCZNIKI zał. nr 1 Umowa nr 1783/2008 o świadczenie usługi kompleksowej w zakresie sprzedaży energii elektrycznej zał. nr 2 Uprawnienia i przynależności do izby inżynierów: Zdzisław Poznański Halina Rzewuska 3. CZĘŚĆ GRAFYCZNA wg spisu rysunków Rys nr 1. Schemat strukturalny zasilania Rys nr 2. Rozdzielnica R3 Rys nr 3. Rozdzielnica główna schemat doposażenia Rys nr 4. Plan instalacji 2

3 OPIS DO PROJEKTU BUDOWLANO-WYKONAWCZEGO INSTALACJI ELEKTRYCZNYCH,,PRZEBUDOWA I MODERNIZACJA LABORATORIÓW NAUKOWYCH W BUDYNKU HALI TECHNOLOGICZNEJ WYDZIAŁU INŻYNIERII MECHANICZNEJ I MECHATRONIKI ZACHODNIOPOMORSKIEGO UNIWERSYTETU TECHNOLOGICZNEGO ULICA SIKORSKIEGO 38,, I. DANE OGÓLNE 1. Nazwa i adres obiektu budowlanego Hala technologiczna z laboratoriami naukowymi Wydziału Inżynierii Mechanicznej i Mechatroniki Zachodniopomorskiego Uniwersytetu Technologicznego, ulica Sikorskiego 38, Szczecin działka nr 22, obręb 2254, Inwestor Zachodniopomorski Uniwersytet Technologiczny w Szczecinie, al. Piastów 17, Szczecin 3. Jednostka projektowa PATIO Pracownia Projektowa Architekt Małgorzata Adamczyk, ul. Rajska 1, Bezrzecze 4. Autor opracowania mgr inż.. Zdzisław Poznański upr. 55/Sz/78 5. Podstawa opracowania 5.1 Umowa z Inwestorem nr 28/ATT-06/2011 zawarta w dniu Inwentaryzacja obiektu wykonana w czerwcu i lipcu Ustalenia z Inwestorem i Użytkownikiem zawarte w notatkach z dnia i z dnia Umowa nr 1783/2008 o świadczenie usługi kompleksowej w zakresie sprzedaży energii elektrycznej 5.5 Ustalenia bieżące z użytkownikami 5.6Przepisy i normy II. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest wykonanie projektu budowlano-wykonawczego,, Przebudowa i modernizacja laboratoriów naukowych w budynku hali technologicznej Wydziału Inżynierii Mechanicznej i Mechatroniki Zachodniopomorskiego Uniwersytetu Technologicznego w Szczecinie przy ulicy Sikorskiego 38,, Zakres opracowania obejmuje część pomieszczeń w budynku hali. Zgodnie z ustaleniami z Inwestorem opracowanie zostało podzielone na dwa odrębne etapy: ETAP 1 obejmujący swym zakresem pomieszczenia przeznaczone dla KEPS i ITM ETAP 2 obejmujący swym zakresem pomieszczenia przeznaczone dla KEPS i IIM Niniejsze opracowanie obejmuje ETAP 2. 3

4 III. LOKALIZACJA Budynek zlokalizowany jest na terenie Zachodniopomorskiego Uniwersytetu Technologicznego przy ulicy Sikorskiego 38 na terenie zamkniętym uczelni działka nr 22, obręb 2254, IV.OPIS ISTNIEJĄCEGO OBIEKTU Budynek hali technologicznej jest jednym z obiektów Wydziału Inżynierii Mechanicznej i Mechatroniki Zachodniopomorskiego Uniwersytetu Technologicznego w Szczecinie. W latach część budynku została przystosowana do potrzeb Katedry Eksploatacji Pojazdów Samochodowych (laboratoria badawcze i sale seminaryjne dla studentów). W roku 2006 pozostała część obiektu została przystosowana do potrzeb Laboratorium Zaawansowanych Technologii oraz KEPS i Laboratorium Mechatroniki. V. ZASILANIE W ENERGIĘ ELEKTRYCZNĄ Laboratorium Zaawansowanych Technologii rozdzielnia główna LZT zasilana jest linią kablową YKY 4x120 ze stacji transformatorowej SO-5 15/0,4kV na terenie użytkownika. Pomiar kontrolny półpośredni energii elektrycznej (podlicznik C52 as) zabudowany w stacji Trafo. Rozdzielnicę główną doposażyć wg schematu rys. nr 3. W celu zasilania urządzeń elektrycznych Etapu 2 projektuje się rozdzielnicę naścienną R3 typu XL400 4x36 (N+PE) z drzwiczkami metalowymi Legrand. Schemat strukturalny zasilania Etapu 2 pokazano na rys. nr 1. VI. INSTALACJA OŚWIETLENIOWA Instalacje oświetleniową wykonać przewodem YDYżo 3x1,5 częściowo natynkową w korytkach PVC, częściowo jako podtynkową w pomieszczeniach ze ściankami murowanymi z gazobetonu. Osprzęt bakelitowy hermetyczny IP44. Rozmieszczenie i rodzaje opraw oświetleniowych podano na planie instalacji rys. nr 4. VII. INSTALACJA ZESTAWU GNIAZD WTYKOWYCH Instalacje gniazd wtykowych wykonać przewodem YDYżo 5x4, częściowo natynkową w korytkach PVC, częściowo jako podtynkową w pomieszczeniach ze ściankami murowanymi z gazobetonu. Rozdzielnica /zestaw gniazd wtykowych typ ROS11/I-26400/230V/50Hz, IP44, wyposażenie: obudowa izolacyjna z tworzywa termoizolacyjnego o wymiarach zewnętrznych 343x241mm - A 1x400V, 16A, 3P+N+Z 5x230V, 1xR945, B - 5x230V, 1xR945 D - instalacja + gniazda w korytkach na wys. 1m E - instalacja + gniazda w korytkach poniżej parapetu pod oknem Gniazda R945 zakończyć w serwerowni w osobnej szafie. Rozmieszczenie i lokalizacje zestawu gniazd pokazano na planie instalacji rys. nr 4. 4

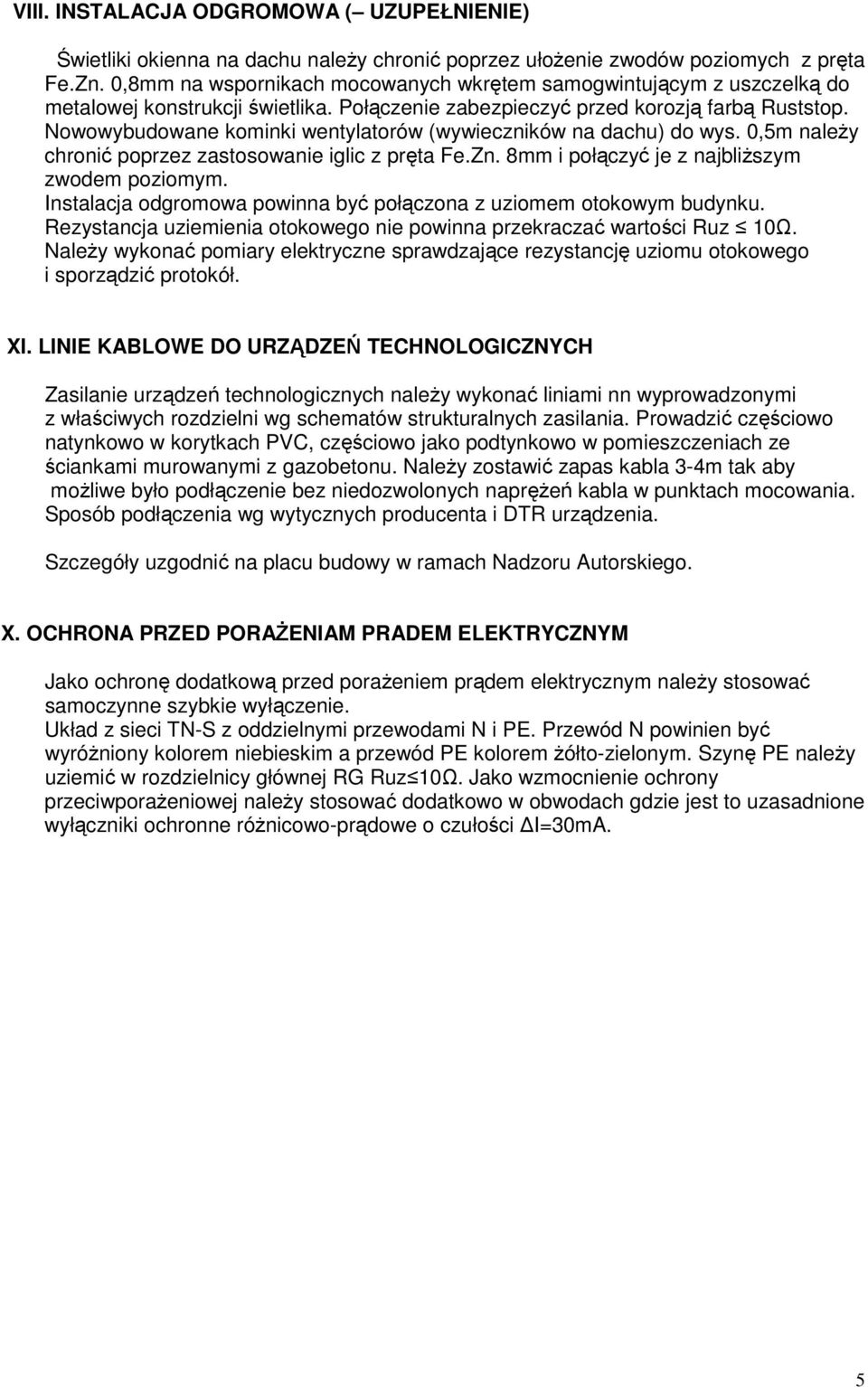

5 VIII. INSTALACJA ODGROMOWA ( UZUPEŁNIENIE) Świetliki okienna na dachu należy chronić poprzez ułożenie zwodów poziomych z pręta Fe.Zn. 0,8mm na wspornikach mocowanych wkrętem samogwintującym z uszczelką do metalowej konstrukcji świetlika. Połączenie zabezpieczyć przed korozją farbą Ruststop. Nowowybudowane kominki wentylatorów (wywieczników na dachu) do wys. 0,5m należy chronić poprzez zastosowanie iglic z pręta Fe.Zn. 8mm i połączyć je z najbliższym zwodem poziomym. Instalacja odgromowa powinna być połączona z uziomem otokowym budynku. Rezystancja uziemienia otokowego nie powinna przekraczać wartości Ruz 10Ω. Należy wykonać pomiary elektryczne sprawdzające rezystancję uziomu otokowego i sporządzić protokół. XI. LINIE KABLOWE DO URZĄDZEŃ TECHNOLOGICZNYCH Zasilanie urządzeń technologicznych należy wykonać liniami nn wyprowadzonymi z właściwych rozdzielni wg schematów strukturalnych zasilania. Prowadzić częściowo natynkowo w korytkach PVC, częściowo jako podtynkowo w pomieszczeniach ze ściankami murowanymi z gazobetonu. Należy zostawić zapas kabla 3-4m tak aby możliwe było podłączenie bez niedozwolonych naprężeń kabla w punktach mocowania. Sposób podłączenia wg wytycznych producenta i DTR urządzenia. Szczegóły uzgodnić na placu budowy w ramach Nadzoru Autorskiego. X. OCHRONA PRZED PORAŻENIAM PRADEM ELEKTRYCZNYM Jako ochronę dodatkową przed porażeniem prądem elektrycznym należy stosować samoczynne szybkie wyłączenie. Układ z sieci TN-S z oddzielnymi przewodami N i PE. Przewód N powinien być wyróżniony kolorem niebieskim a przewód PE kolorem żółto-zielonym. Szynę PE należy uziemić w rozdzielnicy głównej RG Ruz 10Ω. Jako wzmocnienie ochrony przeciwporażeniowej należy stosować dodatkowo w obwodach gdzie jest to uzasadnione wyłączniki ochronne różnicowo-prądowe o czułości I=30mA. 5

6

7

8

9
