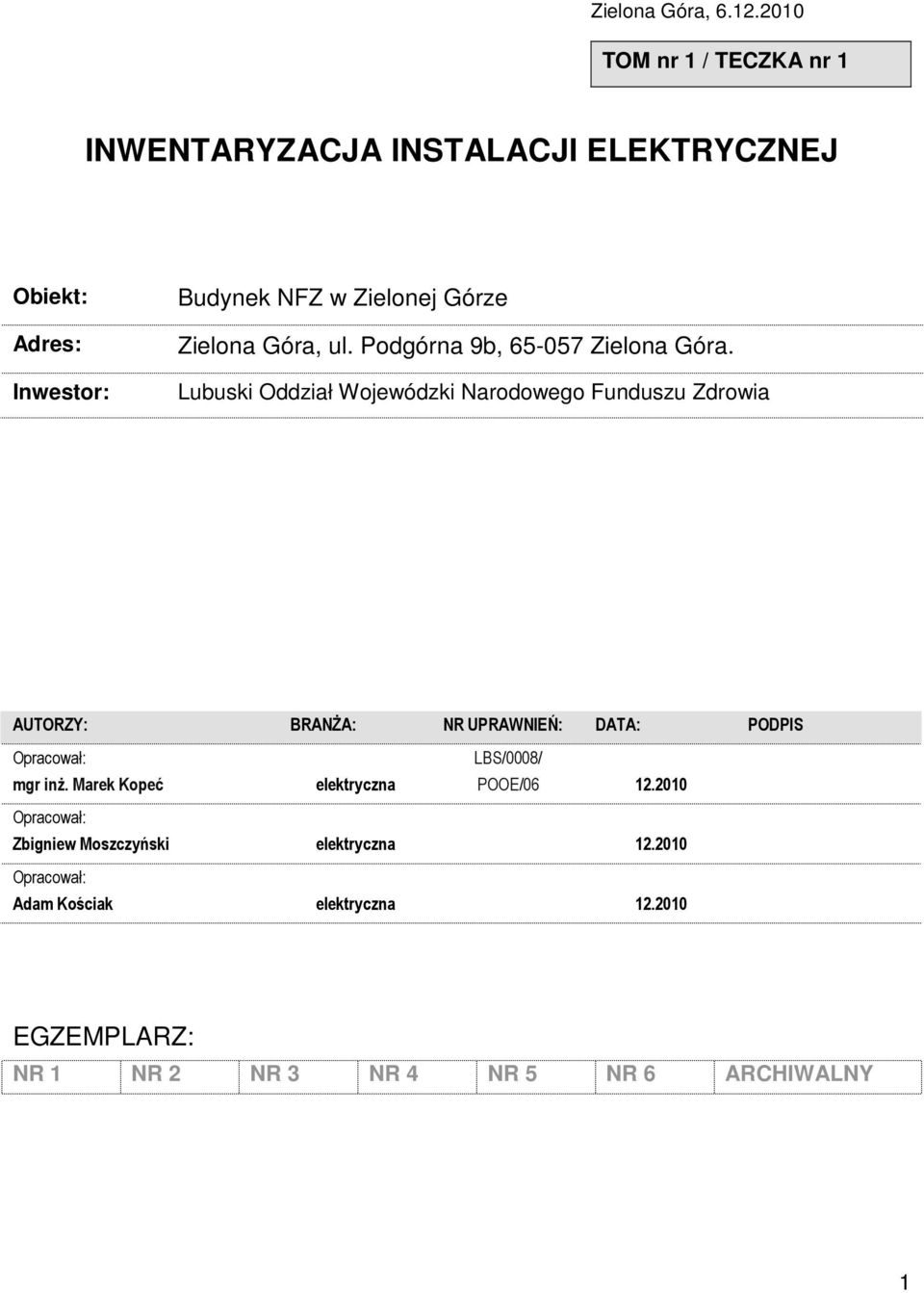

1 Zielona Góra, TOM nr 1 / TECZKA nr 1 INWENTARYZACJA INSTALACJI ELEKTRYCZNEJ Obiekt: Adres: Inwestor: Budynek NFZ w Zielonej Górze Zielona Góra, ul. Podgórna 9b, Zielona Góra. Lubuski Oddział Wojewódzki Narodowego Funduszu Zdrowia AUTORZY: BRANŻA: NR UPRAWNIEŃ: DATA: PODPIS Opracował: mgr inż. Marek Kopeć elektryczna LBS/0008/ POOE/ Opracował: Zbigniew Moszczyński elektryczna Opracował: Adam Kościak elektryczna EGZEMPLARZ: NR 1 NR 2 NR 3 NR 4 NR 5 NR 6 ARCHIWALNY 1

2 SPIS ZAWARTOŚCI OPRACOWANIA: II SPIS RYSUNKÓW:...3 III. OPIS TECHNICZNY Przedmiot opracowania Projekty i materiały związane Zakres opracowania Charakterystyka energetyczna Stan istniejący Wyniki badań i pomiarów istniejącej instalacji elektrycznej Ocena istniejącej instalacji elektrycznej Ocena możliwości rozbudowy istniejącej instalacji elektrycznej Raporty z badań termowizyjnych

3 II SPIS RYSUNKÓW: Nr rys. Nazwa rysunku Skala E-I-NFZ-01 Rzut przyziemia instalacja gniazd wtykowych 1:100 E-I-NFZ-02 Rzut parteru instalacja gniazd wtykowych 1:100 E-I-NFZ-03 Rzut I piętra instalacja gniazd wtykowych 1:100 E-I-NFZ-04 Rzut II pietra instalacja gniazd wtykowych 1:100 E-I-NFZ-05 Rzut III piętra instalacja gniazd wtykowych 1:100 E-I-NFZ-06 Rzut IV piętra instalacja gniazd wtykowych 1:100 E-I-NFZ-07 Schemat rozdzielnicy TG ---- E-I-NFZ-08 Schemat rozdzielnicy TP E-I-NFZ-09 Schemat rozdzielnicy TP E-I-NFZ-10 Schemat rozdzielnicy TK E-I-NFZ-11 Schemat rozdzielnicy TP E-I-NFZ-12 Schemat rozdzielnicy TP E-I-NFZ-13 Schemat rozdzielnicy TK E-I-NFZ-14 Schemat rozdzielnicy TP E-I-NFZ-15 Schemat rozdzielnicy TP E-I-NFZ-16 Schemat rozdzielnicy TK E-I-NFZ-17 Schemat rozdzielnicy TP E-I-NFZ-18 Schemat rozdzielnicy TP E-I-NFZ-19 Schemat rozdzielnicy TK E-I-NFZ-20 Schemat rozdzielnicy TP E-I-NFZ-21 Schemat rozdzielnicy TP E-I-NFZ-22 Schemat rozdzielnicy TK E-I-NFZ-23 Schemat rozdzielnicy TP E-I-NFZ-24 Schemat rozdzielnicy TP E-I-NFZ-25 Schemat rozdzielnicy TK E-I-NFZ-26 Schemat rozdzielnicy TW ---- E-I-NFZ-27 Schemat rozdzielnicy serwerowi E-I-NFZ-28 Schemat rozdzielnicy serwerowi

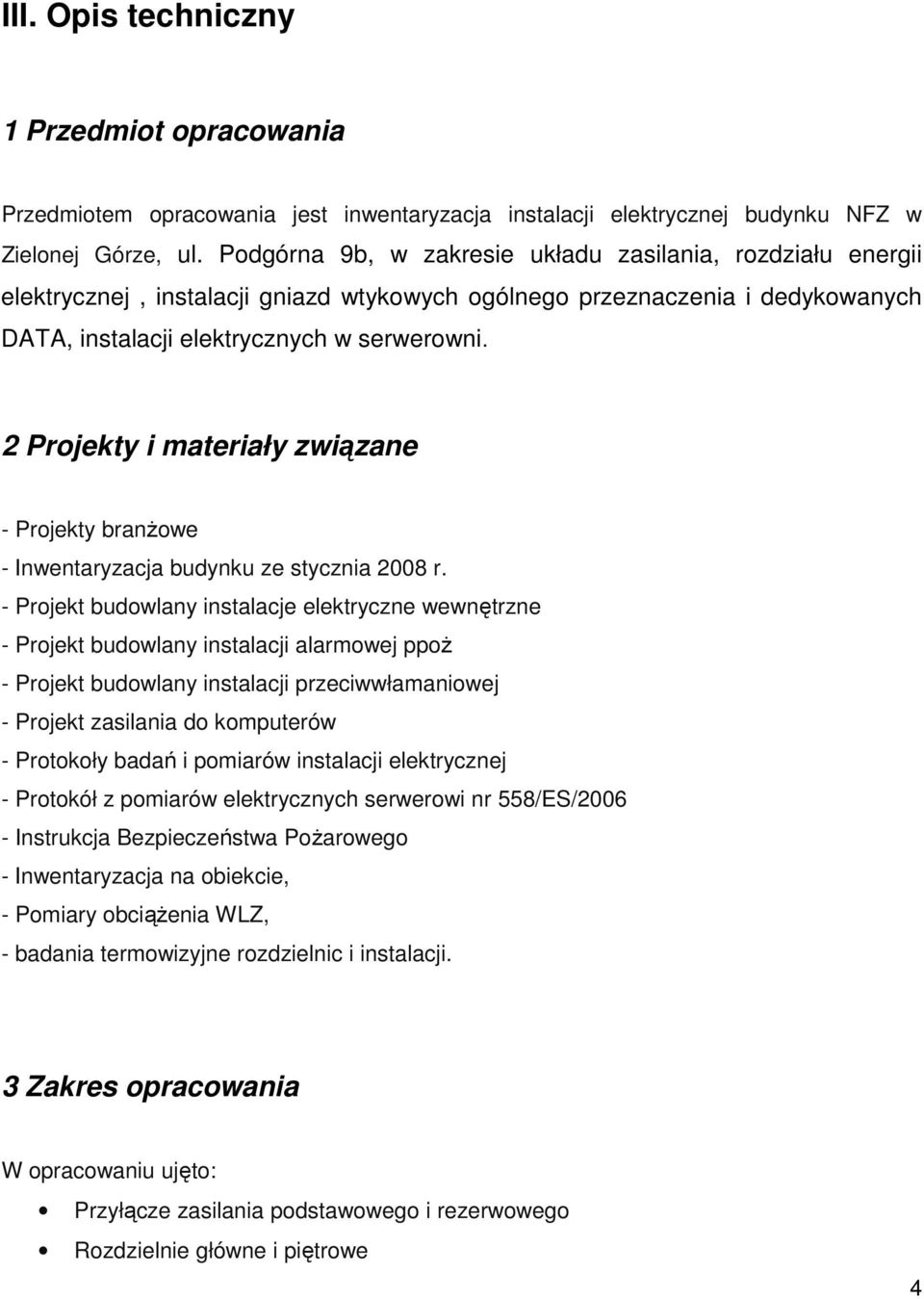

4 III. Opis techniczny 1 Przedmiot opracowania Przedmiotem opracowania jest inwentaryzacja instalacji elektrycznej budynku NFZ w Zielonej Górze, ul. Podgórna 9b, w zakresie układu zasilania, rozdziału energii elektrycznej, instalacji gniazd wtykowych ogólnego przeznaczenia i dedykowanych DATA, instalacji elektrycznych w serwerowni. 2 Projekty i materiały związane - Projekty branżowe - Inwentaryzacja budynku ze stycznia 2008 r. - Projekt budowlany instalacje elektryczne wewnętrzne - Projekt budowlany instalacji alarmowej ppoż - Projekt budowlany instalacji przeciwwłamaniowej - Projekt zasilania do komputerów - Protokoły badań i pomiarów instalacji elektrycznej - Protokół z pomiarów elektrycznych serwerowi nr 558/ES/ Instrukcja Bezpieczeństwa Pożarowego - Inwentaryzacja na obiekcie, - Pomiary obciążenia WLZ, - badania termowizyjne rozdzielnic i instalacji. 3 Zakres opracowania W opracowaniu ujęto: Przyłącze zasilania podstawowego i rezerwowego Rozdzielnie główne i piętrowe 4

5 Instalację gniazd ogólnego przeznaczenia Instalację gniazd dedykowanych (komputerowe DATA) Instalację w serwerowni 4 Charakterystyka energetyczna Strona nn a. napięcie znamionowe pracy urządzeń 400/230V b. rząd izolacji 1kV c. układ pracy sieci 0,4kV ENEA S.A. TN-C d. tg φ 0,4 5 Stan istniejący a) zasilanie Obiekt jest zasilany z sieci ENEA Operator Sp. Z o.o.. Zasilanie podstawowe ze stacji S kablem YAKY 4x240 mm2. Zasilanie rezerwowe kablem YAKY 4x50 mm2 ze złącza Z3 Podgórna 9a. b) układ pomiarowy Układ pomiarowo-rozliczeniowy składa się z: - elektronicznego wielotaryfowego licznika energii czynnej i biernej - przekładników prądowych JWO 150/5A, kl. 0,5 - aktualna taryfa C21 c) złącze kablowe Na obiekcie zabudowane jest złącze kablowe Z-3 z podstawami bezpiecznikowymi na wkładki wielkości 2 (400A). Na zasilaniu podstawowym zastosowano wkładki 160A. Na zasilaniu rezerwowym 63A. Ze złącza dodatkowo wyprowadzono linie kablową YAKY 5

6 4x240 mm2 w kierunku Z3 Podgórna 9a, zabezpieczona wkładką 200A. Nad złączem zabudowano szafkę SZR oraz ograniczniki przepięć. d) rozdzielnica główna TG Rozdzielnia Głowna TG jest zabudowana w wydzielonym pomieszczeniu, na parterze budynku. Rozdzielnia składa się z części rezerwowanej i nierezerwowanej. Przy zaniku napięcia na zasilaniu podstawowym układ SZR przełącza automatycznie obiekt na zasilanie rezerwowe, przy równoczesnym rozłączeniu obwodów nierezerwowanych. 6 Wyniki badań i pomiarów istniejącej instalacji elektrycznej a) Przyłącze elektroenergetyczne Z przeprowadzonych pomiarów, oraz z danych z licznika pomiarowo-rozliczeniowego (z ostatniego roku), wynika, że zamówiona moc jest za niska w stosunku do potrzeb budynku. TABELA 1 Przykładowe przekroczenia mocy na podstawie danych z układu pomiarowo-rozliczeniowego Data Godzina Moc umowna Moc średnia 15-minutowa Przekroczenie mocy [kw] P[kW] P śr 15 [kw] :30 8: :00 11: :00 8: :00 8: :45-14: :30 13: :45 11: :00 8: Przykładowy pomiar miernikiem cęgowym EXTECH INSTRUMENTS MA 200 nr :15 8: ,6 (chwilowa) 10,6 6

7 TABELA 2 Przekroczenie mocy umownej w rozbiciu na miesiące. Miesiąc Suma nadwyżek mocy [kw] (przekroczenie) Styczeń Kwiecień Lipiec Wrzesień TABELA 3 Pomiar równomierności obciążenia faz. Data pomiaru L1 [A] L2 [A] L3 [A] Pomiar wykonano miernikiem cęgowym EXTECH INSTRUMENTS MA 200 nr Wyniki badań kamerą termowizyjną oraz miernikiem cęgowym wykazało znaczną niesymetrię obciążenia. Chwilowe obciążenie fazy L2 przekracza o 50 % obciążenie pozostałych faz. b) Przyziemie W pomieszczeniu 001 przyziemie gdzie usytuowano TG znajdują się materiały do utrzymania czystości. Brak swobodnego dostępu do rozdzielni. Z powodu braku pełnej wentylacji należy w TG wykonać otwory wentylacyjne. W tablicach TP-0.01 i TP-0.02 i 0.03 brak ochrony przepięciowej kl C i sygnalizacji obecności faz. Brak miejsc rezerwowych. Aparatura wyeksploatowana, przestarzała firmy FAEL. Zabezpieczenia gniazd ogólnych 10A są zbyt obciążone proponowane zabezpieczenia obwodów gniazdowych 16A. W tablicy TK-0.01 (komputery) sygnalizacja obecności faz niesprawna. Brak miejsc rezerwowych. Jako rozłącznik tablicy zastosowano zabezpieczenie nadprądowe B40/1p. c) Parter Tablica TP-0.1 i TP-0.2 brak ochrony przepięciowej kl C oraz sygnalizacji obecności faz. Brak miejsc rezerwowych. Aparatura firmy FAEL przestarzała i wyeksploatowana. 7

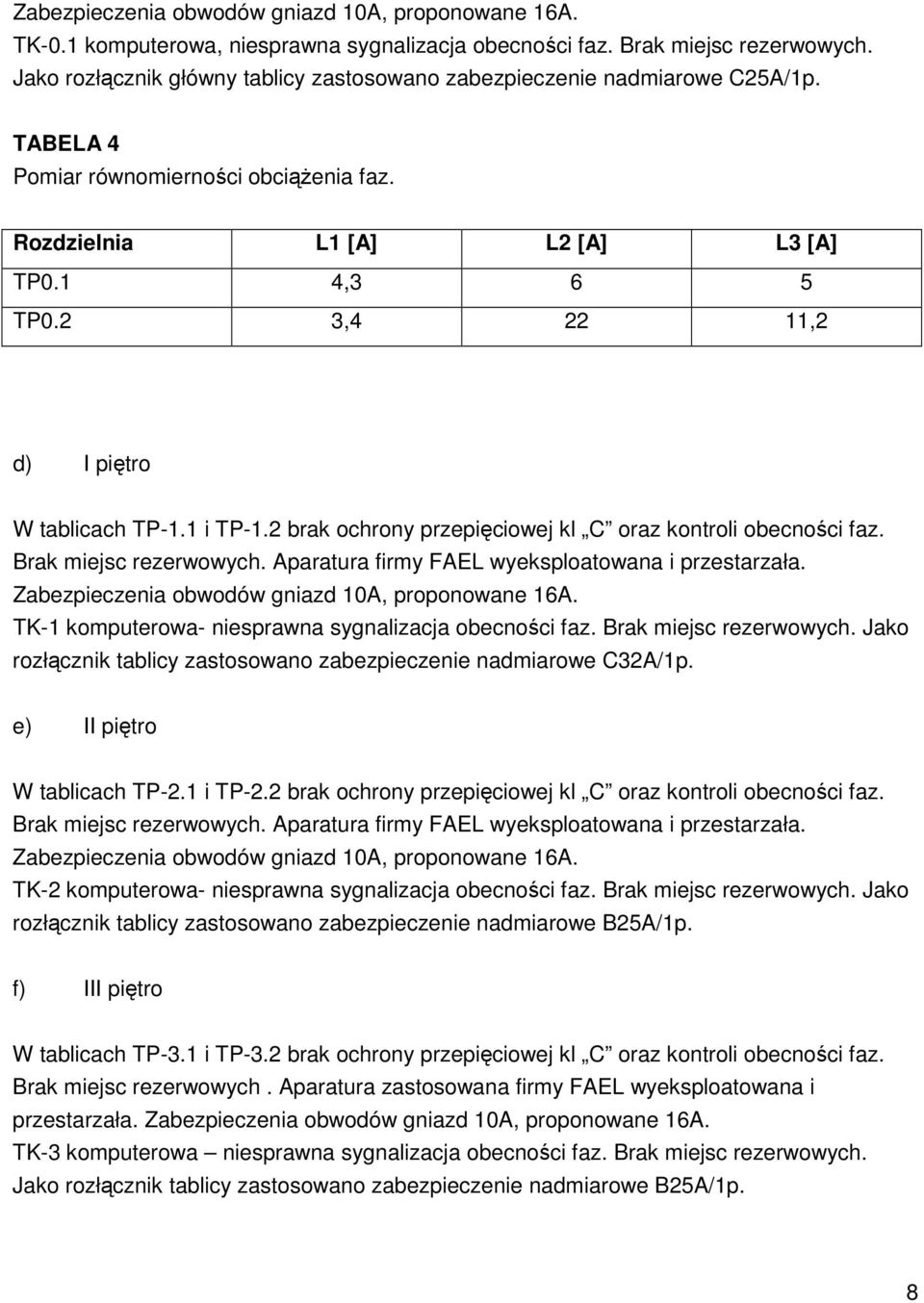

8 Zabezpieczenia obwodów gniazd 10A, proponowane 16A. TK-0.1 komputerowa, niesprawna sygnalizacja obecności faz. Brak miejsc rezerwowych. Jako rozłącznik główny tablicy zastosowano zabezpieczenie nadmiarowe C25A/1p. TABELA 4 Pomiar równomierności obciążenia faz. Rozdzielnia L1 [A] L2 [A] L3 [A] TP0.1 4,3 6 5 TP0.2 3, ,2 d) I piętro W tablicach TP-1.1 i TP-1.2 brak ochrony przepięciowej kl C oraz kontroli obecności faz. Brak miejsc rezerwowych. Aparatura firmy FAEL wyeksploatowana i przestarzała. Zabezpieczenia obwodów gniazd 10A, proponowane 16A. TK-1 komputerowa- niesprawna sygnalizacja obecności faz. Brak miejsc rezerwowych. Jako rozłącznik tablicy zastosowano zabezpieczenie nadmiarowe C32A/1p. e) II piętro W tablicach TP-2.1 i TP-2.2 brak ochrony przepięciowej kl C oraz kontroli obecności faz. Brak miejsc rezerwowych. Aparatura firmy FAEL wyeksploatowana i przestarzała. Zabezpieczenia obwodów gniazd 10A, proponowane 16A. TK-2 komputerowa- niesprawna sygnalizacja obecności faz. Brak miejsc rezerwowych. Jako rozłącznik tablicy zastosowano zabezpieczenie nadmiarowe B25A/1p. f) III piętro W tablicach TP-3.1 i TP-3.2 brak ochrony przepięciowej kl C oraz kontroli obecności faz. Brak miejsc rezerwowych. Aparatura zastosowana firmy FAEL wyeksploatowana i przestarzała. Zabezpieczenia obwodów gniazd 10A, proponowane 16A. TK-3 komputerowa niesprawna sygnalizacja obecności faz. Brak miejsc rezerwowych. Jako rozłącznik tablicy zastosowano zabezpieczenie nadmiarowe B25A/1p. 8

9 g) IV piętro W tablicach TP-4.1 i TP-4.2 brak ochrony przepięciowej kl C oraz kontroli obecności faz.. Aparatura zastosowana firmy FAEL wyeksploatowana i przestarzała. Zabezpieczenia obwodów gniazd 10A, proponowane 16A. TK-4 komputerowa niesprawna sygnalizacja obecności faz. Brak miejsc rezerwowych. Jako rozłącznik tablicy zastosowano zabezpieczenie nadmiarowe B25A/1p. h) Rozdzielnie serwerowni Pomiary cęgowe wykazały niesymetrię obciążenia na WLZ zasilającym rozdzielnie serwerowni. TABELA 5 Pomiar równomierności obciążenia faz. Rozdzielnia L1 [A] L2 [A] L3 [A] Serwerownie (WLZ) Ocena istniejącej instalacji elektrycznej a) Przyłącze elektroenergetyczne Moc przyłączeniowa obiektu wg WTP/I/21/1999r. z r. wynosi 85 kw. Moc umowna na dzień dzisiejszy wynosi 55 kw (zasilanie podstawowe) i jest niewystarczająca w stosunku do bieżących potrzeb budynku. Zasilanie podstawowe kabel YAKY 4x240 mm2 obciążalność maksymalna wg PN IEC przy ułożeniu w ziemi 271,4A maksymalny pobór mocy 100 kw (maksymalną moc przyłączeniową określa przedsiębiorstwo energetyczne), Zasilanie rezerwowe kabel YAKY 4x50 mm2 obciążalność maksymalna wg PN PN IEC przy ułożeniu w ziemi 110,9A maksymalny pobór mocy 40 kw WLZ 4xLY 95 mm2 + Ly 50 mm2 - obciążalność maksymalna wg PN IEC przy ułożeniu w posadzce 207A. Maksymalna moc 100 kw. 9

10 Zaleca się wystąpienie do Enea Operator S.A. Rejon Dystrybucji z wnioskiem o zwiększenie mocy umownej z 55 kw na 85 kw. Obecnie Inwestor płaci kary za przekroczenie mocy zamówionej. Ewentualna rozbudowa budynku wymaga wykonania bilansu mocy i w przypadku przekroczenia całkowitej mocy zapotrzebowanej 100 kw, należy przebudować istniejące przyłącze elektroenergetyczne. b) Rozdzielnica główna Rozdzielnica główna RG kwalifikuje się do wymiany ze względu na brak miejsca i problemy z wentylacją. Badania kamerą termowizyjną wykazały przekroczenie temperatury 40 o C na rozłączniku bezpiecznikowym Z-SLS i przewodzie zasilającym serwerownię Olflex 5G10 mm 2 (wyniki badań termowizyjnych w załączeniu). Wg protokołu pomiarów okresowych rozdzielnia i przewody nadają się do eksploatacji (pomiary nie wchodzą w zakres niniejszego opracowania). Zabrania się przechowywania w pomieszczeniu rozdzielni przedmiotów nie związanych z eksploatacją urządzeń elektrycznych i ochrony pożarowej. Nie dopuszczalne jest przechowywanie w pomieszczeniu rozdzielni materiałów utrzymania czystości. Zaleca się także poprzepinanie obwodów, w celu zmniejszenia niesymetrii obciążenia (Tabela 3), wyniki badań termowizyjnych. c) Rozdzielnie piętrowe Istniejące rozdzielnice piętrowe nie mają zapasu miejsca na dalszą rozbudowę. Aparatura jest wyeksploatowana. Zaleca się wymianę rozdzielnic na większe, zachowując minimum 25 % zapasu miejsca pod dalszą rozbudowę. Ze względu na niesymetrie obciążenia zaleca się poprzepinanie obwodów. Zaleca się także poprzepinanie obwodów, w celu zmniejszenia niesymetrii obciążenia (Tabela 4), wyniki badań termowizyjnych. Badania kamerą termowizyjną nie wykazały przekroczenia temperatury 40 o C na żadnym urządzeniu elektroenergetycznym. Opisy obwodów nie zgadzają się ze stanem faktycznym. 10

11 d) Rozdzielnie serwerowi Zaleca się poprzepinanie obwodów, w celu zmniejszenia niesymetrii obciążenia (Tabela 5), wyniki badań termowizyjnych. Badania kamerą termowizyjną wykazały przekroczenie temperatury 40 o C na przewodach i urządzeniach (załącznik). Zaleca się zwiększenie odległości UPS od ściany w celu zapewnienia swobodnej cyrkulacji powietrza. 8 Wytyczne projektowe do rozbudowy istniejącej instalacji elektrycznej a) przyłącze elektroenergetyczne Ze względu na aktualny pobór energii elektrycznej i stan instalacji nie jest możliwa znacząca rozbudowa instalacji elektrycznej, bez przebudowy przyłączy elektroenergetycznych i istniejącej instalacji w budynku. Szacuje się, że istniejące przyłącze zasilania podstawowego jest w stanie zapewnić moc 100 kw (moc przyłączeniową określa przedsiębiorstwo energetyczne i jest ona uzależniona od układu sieci, kabla zasilającego i innych uwarunkowań). Przy wyższym zapotrzebowaniu na energię elektryczną przyłącze elektroenergetyczne będzie wymagało przebudowy, wg wydanych Warunków Przyłączenia do sieci ENEA Operator sp. z o.o. na wniosek Inwestora. b) WLZ 4xLY 95 mm2 + Ly 50 mm2 Istniejący WLZ jest w stanie przenieść moc do 100 kw. Przy mocy zapotrzebowanej powyżej 100 kw dla całego budynku konieczna jest wymiana linii WLZ lub wyprowadzenie drugiej linii WLZ na potrzeby nowej części budynku. Istniejący wyłącznik PPOŻ powinien wyłączać również część projektowaną budynku. 11

12 c) Rozdzielnia główna TG Rozdzielnia główna budynku wymaga wymiany w przypadku rozbudowy budynku. Zakłada się zabudowę rozdzielnicy wolnostojącej, z kanałem kablowym, wyposażonej w wyłącznik na zasilaniu, rozłączniki bezpiecznikowe i wyłączniki na odpływach. W rozdzielnicy wydzielić część rezerwowana i nierezerwowaną. Rozdzielnica wyposażona w ochronę przeciwprzepięciową, analizatory sieci na zasilaniu i głównych odpływach. Rozdzielnica przystosowana do pracy w układzie SZR. Po uwzględnieniu odbiorów istniejących i projektowanych w związku z rozbudową budynku, w rozdzielnicy powinno pozostać minimum 25%rezerwy pod przyszłą zabudowę). Projektant rozdzielnicy zdecyduje czy obecne pomieszczenie jest wystarczające pod względem wymiarów i odprowadzenia ciepła. Jeżeli nie, należy pomieszczenie przebudować lub wyposażyć w odpowiednią wentylację czy klimatyzację. d) Rozdzielnice piętrowe Rozdzielnice piętrowe wymagają wymiany. Istniejące rozdzielnice nie nadają się do podłączenia dodatkowych obwodów, wynikających z rozbudowy budynku. W projekcie ująć zabudowę nowych rozdzielnic piętrowych dla części istniejącej i projektowanej. W rozdzielnicach przewidzieć minimum 25 % wolnego miejsca pod dalszą rozbudowę. W części istniejącej należy dokonać przełączenia obwodów i rozbicia obwodów najbardziej obciążonych. e) Współpraca z agregatem prądotwórczym W obecnym stanie instalacji elektrycznej nie ma możliwości podłączenia agregatu prądotwórczego. Podłączenie agregatu prądotwórczego wymaga wymiany rozdzielnicy głównej i istniejącego układu SZR. Możliwa lokalizacja agregatu prądotwórczego to : - teren zewnętrzny przy zachowaniu minimalnych odległości od budynków i innych uwarunkowań prawnych, - wydzielone pomieszczenie w budynku, przy zachowaniu wymagań dla agregatowni. Podłączenie agregatu wymaga między innymi opinii specjalisty ppoż i uzgodnienia z ENEA OPERATOR S.A. Podłączenie agregatu nie może w żadnym przypadku 12

13 spowodować zwrotnego podania napięcia na wyłączaną linie zasilania podstawowego lub rezerwowego. 9 Uwagi końcowe Niniejsze opracowanie nie jest opracowaniem projektowym i nie może być wykorzystywane jako dokumentacja budowlana lub wykonawcza. Opracowanie ma na celu określenie stanu istniejącego poprzez przeprowadzoną inwentaryzacją i badania istniejącej instalacji elektrycznej budynku oraz wyznaczenie kierunku i możliwości dla prac projektowych związanych z rozbudową istniejącego budynku. 10 Raporty z badań termowizyjnych Załączniki do dokumentacji. 11 Wykaz norm i przepisów prawnych - PN-IEC Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia. Obciążalność prądowa długotrwała. - PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. - PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. - PN-89/E Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona. - PN-92/E Ochrona odgromowa obiektów budowlanych. Ochrona specjalna. - PN-IEC :2001 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Zasady ogólne. - PN-IEC/TS :2003 Ochrona przed piorunowym impulsem elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia. - PN-IEC :2001 Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. - PN-IEC :2001 Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. - PN-IEC :2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. 13

14 Przewodnik B - Projektowanie, montaż, konserwacja i sprawdzanie urządzeń piorunochronnych. - PN-/E Badania techniczne przy odbiorach. PN-76/E Kable elektroenergetyczne o izolacji tworzyw w powłoce Polwinitowej na napięcie znamionowe 1,0 KV - PN-92/E Klasyfikacja urządzeń elektr. i elektronicznych z punktu widzenia ochrony przed porażeniem elektrycznym. - PN-91/E-05160/01 Rozdzielnice i sterownice niskonapięciowe.wymagania Dotyczące zestawów badanych w pełnym i niepełnym zakresie badań. - PN-90/E Kod do oznaczania barw. - PN-90/E-06150/10 Aparatura rozdzielcza i sterownicza niskonapięciowa.przepisy ogólne. - PN-90/E-06150/20 Aparatura rozdzielcza i sterownicza niskonapięciowa. Wyłączniki. - PN-92/E Stopnie ochrony zapewnione przez obudowy (kod IP) - PN-77/E-06305/13 Elektryczne oprawy oświetleniowe.ogólne wymagania i Badania. Wymiary części do mocowania i zawieszania. (zmiana biul. PKNM i J nr.1-279, poz.3) Opracował mgr inż. Marek Kopeć mgr inż. Adam Kościak Zbigniew Moszczyński 14
