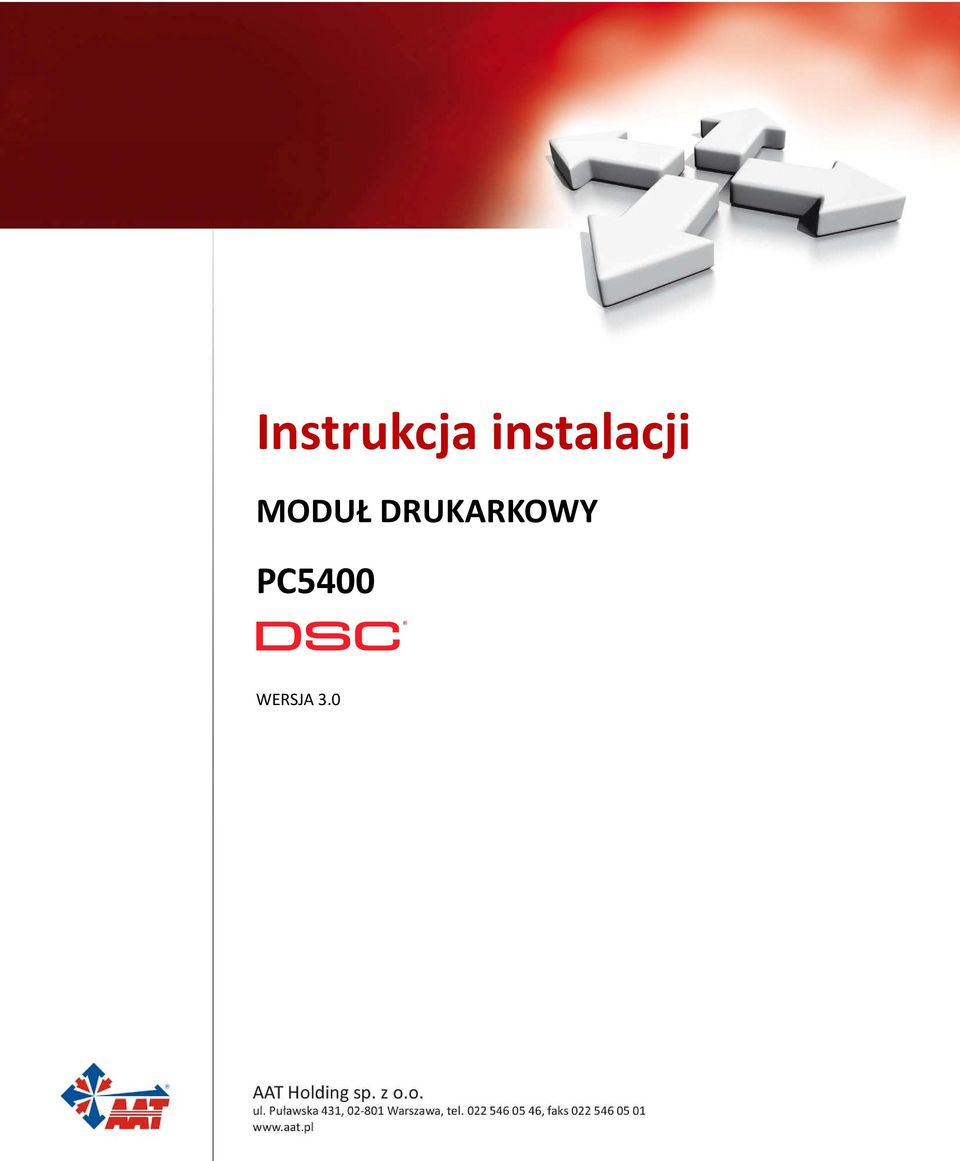

1 Instrukcja instalacji MODUŁ DRUKARKOWY PC5400 WERSJA 3.0

2

3 PC5400 Instrukcja instalacji PC moduł drukarki (RS-232) Moduł PC5400 wersja 3.0 powinien być używany do podłączenia drukarki pracującej w trybie transmisji szeregowej. Współpracuje z wymienionymi niżej centralami alarmowymi. Moduł może też zostać podłączony do komputera w celu prezentacji bieżących zdarzeń na ekranie monitora. W każdym systemie alarmowym może pracować tylko jeden moduł PC5400. Właściwości Podłączenie do magistrali KEYBUS, Pobór prądu 35 ma, Stan modułu (usterka, sabotaż) nadzorowany przez centralę, Długość kabla moduł drukarka do maks. 61 m, zalecane do 15 m. Interfejs w standardzie RS-232, sterowanie przepływem danych - DTR, Wybór szybkości: 300, 1200, 2400, Kompatybilne centrale PC585 PC1565-2P PC5008 Power608 PC5010 Power832 PC5020 Power864 OPIS ZACISKÓW T1 i T2 KEYBUS Zaciski obwodu sabotażowego (ang. Tamper). W obwodzie, między zaciskami T1 i T2 można podłączyć styk lub mikroprzełącznik (typu NC) otwarcia obudowy. Jeśli sabotaż obudowy nie będzie podłączony, trzeba między T1 a T2 założyć zworę aby nie było stanu sabotażu. Wszystkie moduły i klawiatury w systemie instalowane są na magistrali komunikacyjnej KEYBUS. Poszczególne żyły magistrali komunikacyjnej oznaczone są RED (czerwona), BLK (czarna), YEL (żółta), GRN (zielona). Należy podłączyć je do odpowiednich zacisków modułu PC5400. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

4 PC5400 Instrukcja instalacji Wydruk zdarzeń Jeśli moduł PC5400 jest przypisany do systemu i drukarka jest w stanie gotowości ("on line") to komunikaty o zdarzeniach wysyłane są do drukarki natychmiast po ich wystąpieniu. Aby wydruk był bardziej czytelny można zmienić nazwy podsystemów i linii na dowolne nazwy własne. Realizuje się to przez zaprogramowanie nazw w klawiaturze LCD i wykonanie funkcji przesłania etykiet [*][8][kod instalatora][*][998]. Po wykonaniu tej funkcji etykiety zaprogramowane w klawiaturze LCD zostaną przesłane do modułu drukarki PC5400 i będą używane podczas druku. Jeśli drukarka jest odłączona lub nie jest w stanie gotowości ("off line"), to nowe zdarzenia są rejestrowane i przechowywane przez centralę. Jeśli drukarka znajdzie się ponownie w stanie gotowości to wydruk zdarzeń zostanie wznowiony. Pojemność rejestru w centralach PC585, PC1565-2P, PC5008 i PC5010 wynosi 128, a w centrali PC zdarzeń. Po przekroczeniu pojemności rejestru zdarzeń bez wydrukowania, zdarzenia najstarsze zostaną nadpisane. Podłączenie drukarki do modułu Komplet z modułem PC5400 zawiera złącze DB-25 i dwumetrowy kabel łączący. Aby podłączyć drukarkę do PC5400: 1. Odłącz zasilanie centrali alarmowej i drukarki. 2. Podłącz kabel łączący do modułu i złącza DB Połącz złącze DB-25 do portu RS232 drukarki. 4. Włącz zasilanie drukarki, a następnie centrali i modułu PC5400. Konfiguracja drukarki Zalecane ustawienia drukarki: Interfejs szeregowy RS232 Szybkość = 4800 bodów lub mniejsza Parzystość = brak Ilość bitów danych = 8 bitów Protokół DTR PODŁĄCZENIE DRUKARKI KAFKA KAFKA PC5400 Wtyk DIN Gniazdo 6 stykowe 2 (DTR) (DTR) 6 3 (GND) (GND) 5 1 (RX) (TX) 3 5 (TX) (RX) 4 W module PC5400 gniazdo 6 stykowe, numeracja od prawej (1) do lewej (6). USTAWIENIE MIKROPRZEŁĄCZNIKÓW DRUKARKI KAFKA SW1 ON SW2 OFF SW3 ON SW4 OFF SW5 ON SW6 ON SW7 OFF SW8 OFF - szybkość 4800 bodów lub inna - szybkość 4800 bodów lub inna - 8 bitów danych - bez parzystości - rodzaj parzystości (bez znaczenia) - 80 znaków - bez linii odstępu - normalny druk AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4

5 PC5400 Instrukcja instalacji [801] Programowanie modułu PC5400 [01] Konfiguracja interfejsu RS232 do drukarki Fabrycznie Opcje ON OFF OFF 1 Drukarka włączona Wyłączona ON 2 Handshake z drukarki (DTR) Bez Handshake OFF 3 Drukarka 80 kolumnowa Drukarka 40 kolumnowa OFF bodów Wyłączone OFF bodów Wyłączone ON bodów Wyłączone OFF bodów Wyłączone OFF 8 Czas lokalny w systemie 24H Czas lokalny w systemie 12H UWAGI: 1) Aby drukarka działała należy włączyć opcję 1. 2) Opcja 2 powinna pozostać włączona. 3) Wydruk jest czytelniejszy przy 80 kolumnach - opcja 3 włączona. 4) Aby czas zdarzenia na wydruku był w formacie 24H - opcja 8 włączona. [05] Wybór języka 01 Język wydruku Wyłączona 01 polski albo angielski* 02 francuski 03 hiszpański 04 szwedzki *Jeżeli w module PC5400 zainstalowany jest EPROM z wbudowanym językiem polskim to wydruk będzie po polsku. Jeśli w module zainstalowany jest kanadyjski EPROM oznaczony PC5400 V 3.01 TAFNZ to wydruk będzie po angielsku. [902] Włączenie wyszukiwania modułów na magistrali KEYBUS [903] Przegląd modułów znalezionych na magistrali KEYBUS [997] Przywrócenie programu modułu PC5400 do nastaw fabrycznych AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 5

6 AAT Holding sp. z o.o. ul. Puławska 431, Warszawa tel , faks aat.warszawa@aat.pl, ul. Koniczynowa 2a, Warszawa tel./faks aat.warszawa-praga@aat.pl, ul. Łęczycka 37, Bydgoszcz tel./faks , aat.bydgoszcz@aat.pl, ul. Ks. W. Siwka 17, Katowice tel./faks , aat.katowice@aat.pl, ul. Prosta 25, Kielce tel./faks , aat.kielce@aat.pl, ul. Mieszczańska 18/1, Kraków tel./faks , aat.krakow@aat.pl, ul. Energetyków 13a, Lublin tel , faks aat.lublin@aat.pl, Łódź, ul. Dowborczyków 25 tel./faks , aat.lodz@aat.pl, ul. Racławicka 82, Poznań tel./faks , aat.poznan@aat.pl, Al. Niepodległości 659, Sopot tel./faks , aat.sopot@aat.pl, ul. Zielona 42, Szczecin tel./faks , aat.szczecin@aat.pl, ul. Na Niskich Łąkach 26, Wrocław tel./faks , aat.wroclaw@aat.pl, Warszawa Warszawa II Bydgoszcz Katowice Kielce Kraków Lublin Łódź Poznań Sopot Szczecin Wrocław NIP , REGON Sąd Rejonowy dla m.st. Warszawy, XIII Wydział Gospodarczy KRS pod numerem KRS , Nr rej. GIOŚ: E WZ wysokość kapitału zakładowego: zł
