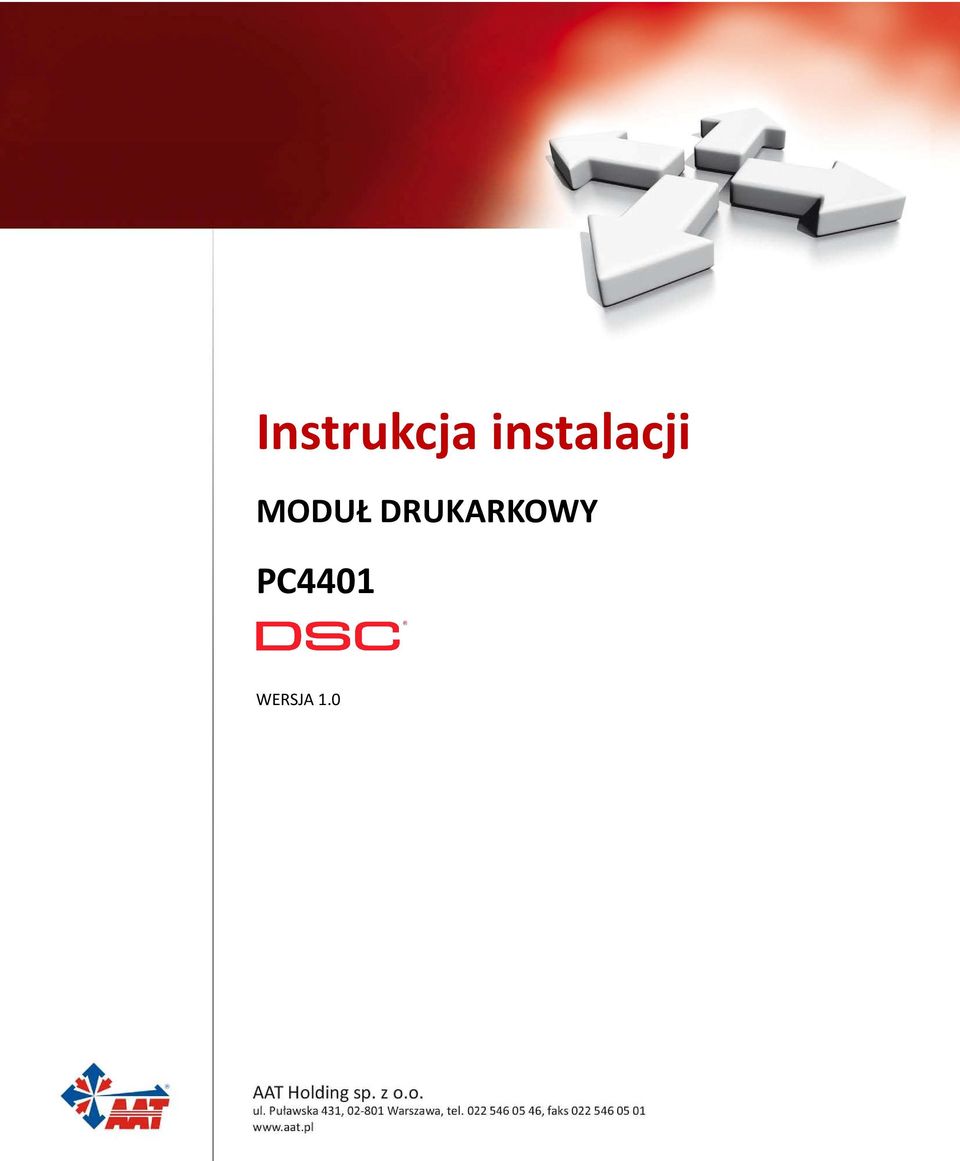

1 Instrukcja instalacji MODUŁ DRUKARKOWY PC4401 WERSJA 1.0

2

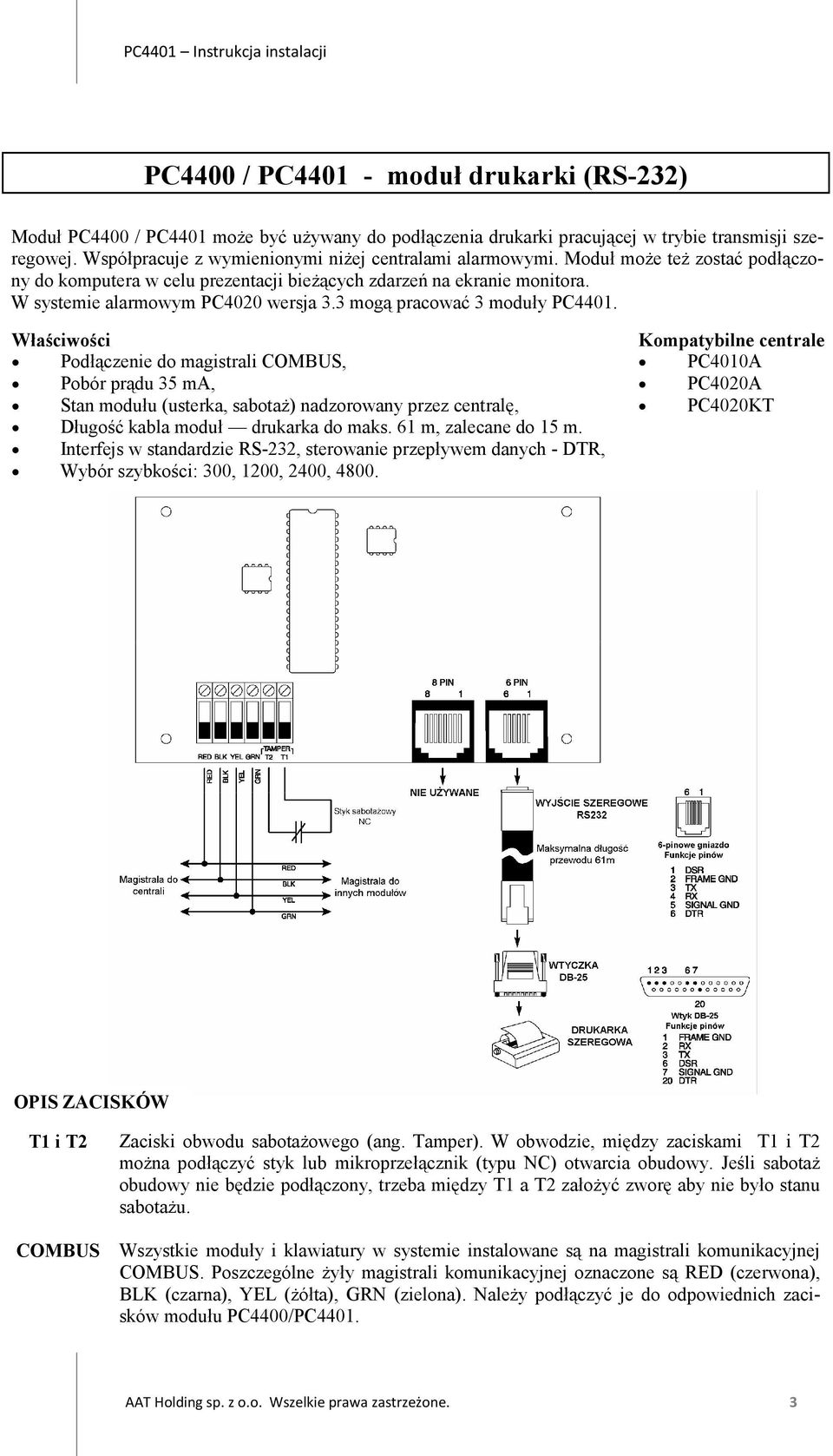

3 PC4401 Instrukcja instalacji PC4400 / PC moduł drukarki (RS-232) Moduł PC4400 / PC4401 może być używany do podłączenia drukarki pracującej w trybie transmisji szeregowej. Współpracuje z wymienionymi niżej centralami alarmowymi. Moduł może też zostać podłączony do komputera w celu prezentacji bieżących zdarzeń na ekranie monitora. W systemie alarmowym PC4020 wersja 3.3 mogą pracować 3 moduły PC4401. Właściwości Podłączenie do magistrali COMBUS, Pobór prądu 35 ma, Stan modułu (usterka, sabotaż) nadzorowany przez centralę, Długość kabla moduł drukarka do maks. 61 m, zalecane do 15 m. Interfejs w standardzie RS-232, sterowanie przepływem danych - DTR, Wybór szybkości: 300, 1200, 2400, Kompatybilne centrale PC4010A PC4020A PC4020KT OPIS ZACISKÓW T1 i T2 COMBUS Zaciski obwodu sabotażowego (ang. Tamper). W obwodzie, między zaciskami T1 i T2 można podłączyć styk lub mikroprzełącznik (typu NC) otwarcia obudowy. Jeśli sabotaż obudowy nie będzie podłączony, trzeba między T1 a T2 założyć zworę aby nie było stanu sabotażu. Wszystkie moduły i klawiatury w systemie instalowane są na magistrali komunikacyjnej COMBUS. Poszczególne żyły magistrali komunikacyjnej oznaczone są RED (czerwona), BLK (czarna), YEL (żółta), GRN (zielona). Należy podłączyć je do odpowiednich zacisków modułu PC4400/PC4401. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

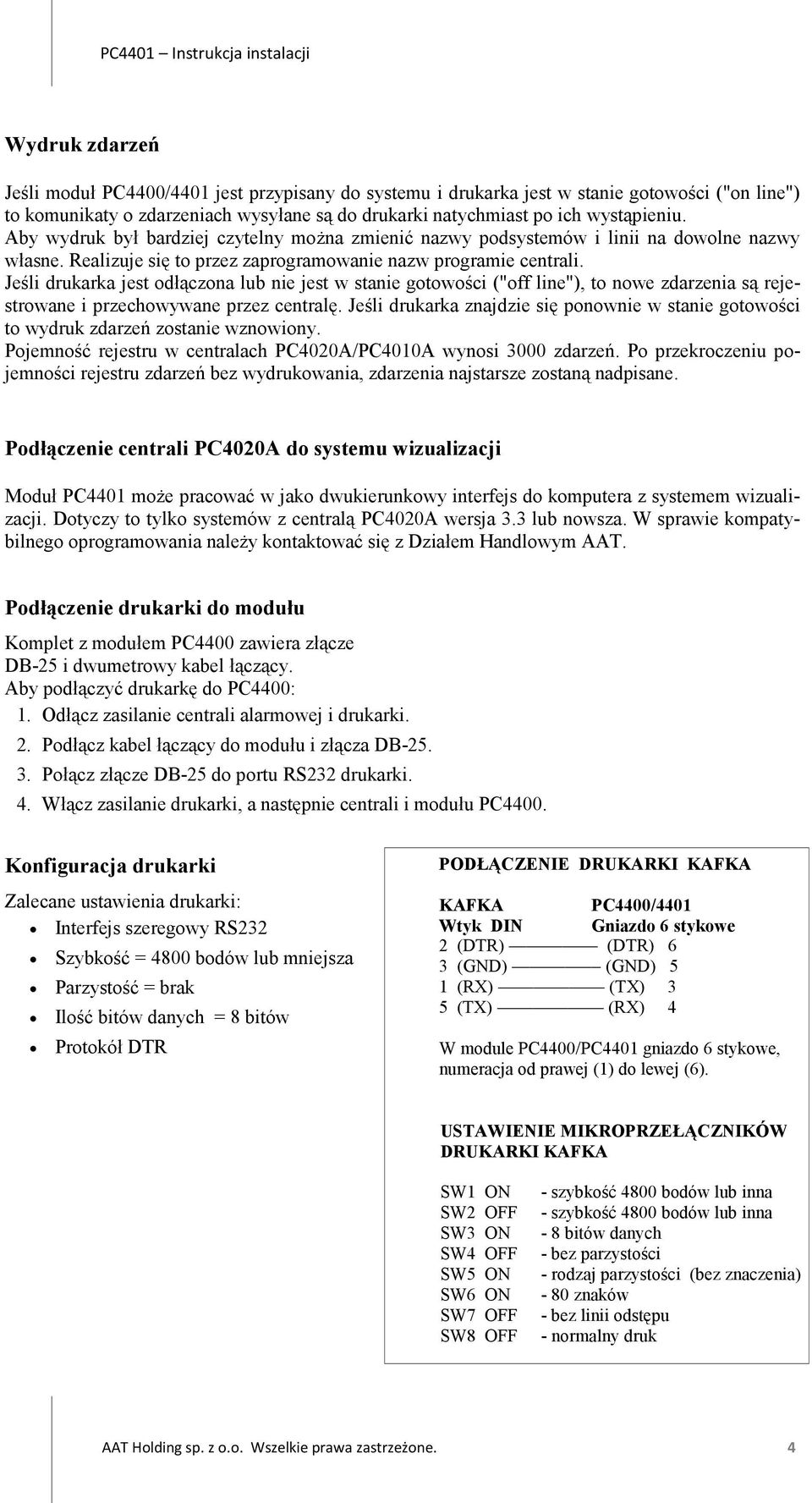

4 PC4401 Instrukcja instalacji Wydruk zdarzeń Jeśli moduł PC4400/4401 jest przypisany do systemu i drukarka jest w stanie gotowości ("on line") to komunikaty o zdarzeniach wysyłane są do drukarki natychmiast po ich wystąpieniu. Aby wydruk był bardziej czytelny można zmienić nazwy podsystemów i linii na dowolne nazwy własne. Realizuje się to przez zaprogramowanie nazw programie centrali. Jeśli drukarka jest odłączona lub nie jest w stanie gotowości ("off line"), to nowe zdarzenia są rejestrowane i przechowywane przez centralę. Jeśli drukarka znajdzie się ponownie w stanie gotowości to wydruk zdarzeń zostanie wznowiony. Pojemność rejestru w centralach PC4020A/PC4010A wynosi 3000 zdarzeń. Po przekroczeniu pojemności rejestru zdarzeń bez wydrukowania, zdarzenia najstarsze zostaną nadpisane. Podłączenie centrali PC4020A do systemu wizualizacji Moduł PC4401 może pracować w jako dwukierunkowy interfejs do komputera z systemem wizualizacji. Dotyczy to tylko systemów z centralą PC4020A wersja 3.3 lub nowsza. W sprawie kompatybilnego oprogramowania należy kontaktować się z Działem Handlowym AAT. Podłączenie drukarki do modułu Komplet z modułem PC4400 zawiera złącze DB-25 i dwumetrowy kabel łączący. Aby podłączyć drukarkę do PC4400: 1. Odłącz zasilanie centrali alarmowej i drukarki. 2. Podłącz kabel łączący do modułu i złącza DB Połącz złącze DB-25 do portu RS232 drukarki. 4. Włącz zasilanie drukarki, a następnie centrali i modułu PC4400. Konfiguracja drukarki Zalecane ustawienia drukarki: Interfejs szeregowy RS232 Szybkość = 4800 bodów lub mniejsza Parzystość = brak Ilość bitów danych = 8 bitów Protokół DTR PODŁĄCZENIE DRUKARKI KAFKA KAFKA PC4400/4401 Wtyk DIN Gniazdo 6 stykowe 2 (DTR) (DTR) 6 3 (GND) (GND) 5 1 (RX) (TX) 3 5 (TX) (RX) 4 W module PC4400/PC4401 gniazdo 6 stykowe, numeracja od prawej (1) do lewej (6). USTAWIENIE MIKROPRZEŁĄCZNIKÓW DRUKARKI KAFKA SW1 ON SW2 OFF SW3 ON SW4 OFF SW5 ON SW6 ON SW7 OFF SW8 OFF - szybkość 4800 bodów lub inna - szybkość 4800 bodów lub inna - 8 bitów danych - bez parzystości - rodzaj parzystości (bez znaczenia) - 80 znaków - bez linii odstępu - normalny druk AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4

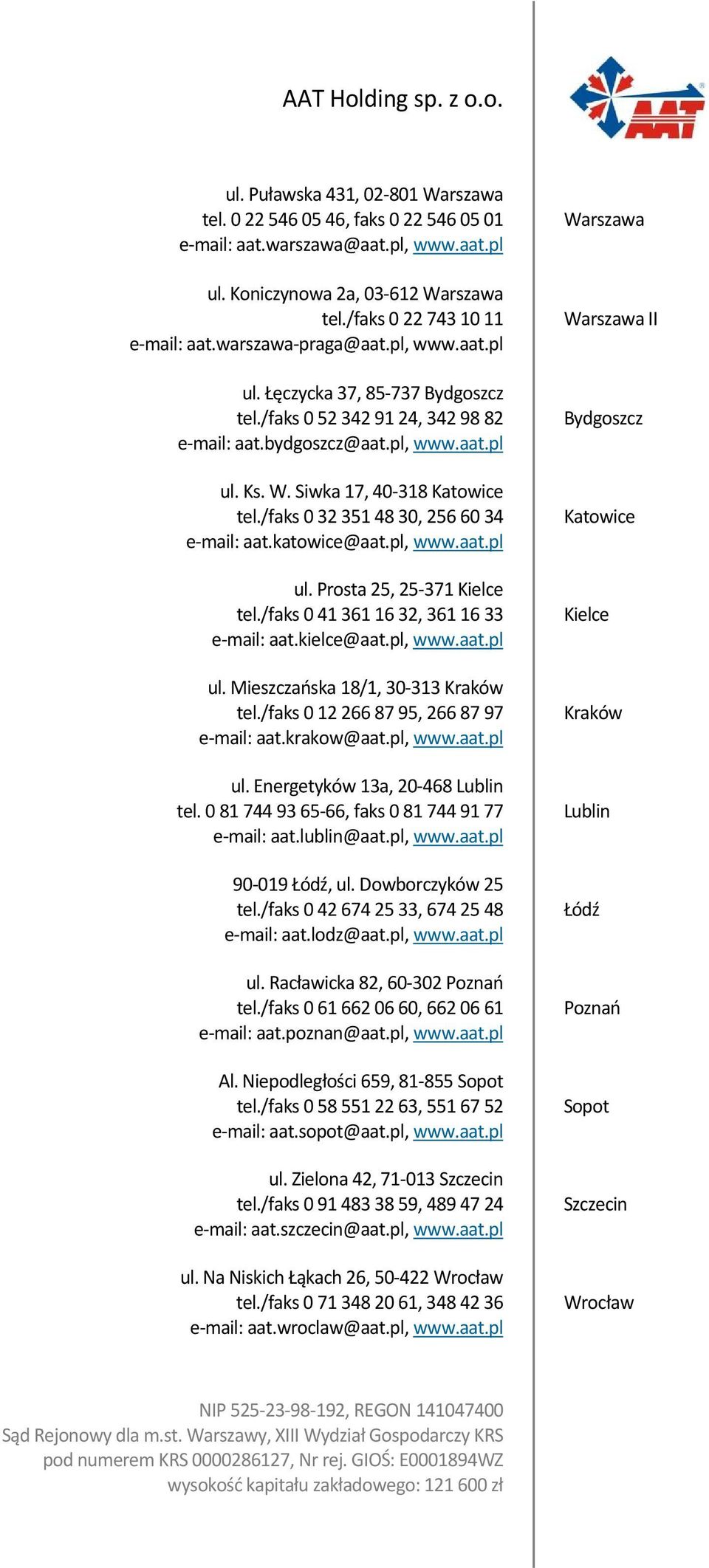

5 AAT Holding sp. z o.o. ul. Puławska 431, Warszawa tel , faks aat.warszawa@aat.pl, ul. Koniczynowa 2a, Warszawa tel./faks aat.warszawa-praga@aat.pl, ul. Łęczycka 37, Bydgoszcz tel./faks , aat.bydgoszcz@aat.pl, ul. Ks. W. Siwka 17, Katowice tel./faks , aat.katowice@aat.pl, ul. Prosta 25, Kielce tel./faks , aat.kielce@aat.pl, ul. Mieszczańska 18/1, Kraków tel./faks , aat.krakow@aat.pl, ul. Energetyków 13a, Lublin tel , faks aat.lublin@aat.pl, Łódź, ul. Dowborczyków 25 tel./faks , aat.lodz@aat.pl, ul. Racławicka 82, Poznań tel./faks , aat.poznan@aat.pl, Al. Niepodległości 659, Sopot tel./faks , aat.sopot@aat.pl, ul. Zielona 42, Szczecin tel./faks , aat.szczecin@aat.pl, ul. Na Niskich Łąkach 26, Wrocław tel./faks , aat.wroclaw@aat.pl, Warszawa Warszawa II Bydgoszcz Katowice Kielce Kraków Lublin Łódź Poznań Sopot Szczecin Wrocław NIP , REGON Sąd Rejonowy dla m.st. Warszawy, XIII Wydział Gospodarczy KRS pod numerem KRS , Nr rej. GIOŚ: E WZ wysokość kapitału zakładowego: zł
