PLATFORMA INTEGRUJĄCA

Transkrypt

1 PLATFORMA INTEGRUJĄCA AAT Holding sp. z o.o.

2 Połączyliśmy naszą wiedzę i doświadczenie o czterech systemach bezpieczeństwa: przeciwpożarowym, alarmowym, CCTV oraz kontroli dostępu, by stworzyć jeden system nadzoru, integrujący wszystkie zabezpieczenia obiektu. Tak powstała PLATFORMA INTEGRUJĄCA VENO. Efektywne zarządzanie bezpieczeństwem obiektu Każdy system bezpieczeństwa zainstalowany w obiekcie dostarcza innych informacji o jego stanie. Kompletny obraz sytuacji można uzyskać dopiero po połączeniu informacji przychodzących ze wszystkich systemów. Zestawienie i zsynchronizowanie tak dużej ilości danych bywa często bardzo trudne, zwłaszcza w przypadku bardziej zaawansowanych instalacji. Oprogramowanie VENO integruje systemy CCTV, SSWiN, PPOŻ oraz KD, dzięki czemu zapewnia wyższy stopień ochrony obiektu, niż każdy z tych systemów z osobna. Wspólny interfejs dla wszystkich systemów Jeden program nadzorczy to większa efektywność w zarządzaniu bezpieczeństwem całego obiektu. Operator, dysponując danymi ze wszystkich urządzeń i instalacji jednocześnie, może precyzyjnie określić przyczynę alarmu i podjąć działania stosowne do danej sytuacji. Wspólny interfejs i ujednolicony sposób informowania o alarmach pozwala osobom odpowiedzialnym za bezpieczeństwo obiektu szybciej podejmować trafne decyzje. Szeroki wachlarz zastosowań Oprogramowanie VENO nie narzuca żadnych ograniczeń co do wielkości systemu nie ma limitów liczby urządzeń pracujących w systemach CCTV, SSWiN, PPOŻ i KD, ani limitów liczby operatorów. VENO doskonale sprawdza się zarówno w dużych, rozproszonych obiektach, jak też w mniejszych instalacjach. Program dedykowany jest do każdego typu obiektów budynków mieszkalnych, komercyjnych, użyteczności publicznej i dużych kompleksów przemysłowych.

3 PLATFORMA INTEGRUJĄCA Osobne panele dla administratora i operatora Administrator konfiguruje ustawienia platformy VENO oraz przydziela uprawnienia operatorom. To on programuje scenariusze alarmowe, definiuje harmonogram i odpowiada za poprawne działanie całego systemu. Takie rozwiązanie zwiększa bezpieczeństwo instalacji. Operator pracuje na gotowych ustawieniach, których nie może sam modyfikować, dlatego w jego panelu nie ma opcji edycji. Operator widzi na ekranie tylko te informacje, które są mu niezbędne do codziennej pracy. panel administratora panel operatora Wygodna obsługa na monitorach dotykowych Interfejs oprogramowania VENO jest przejrzysty i dopracowany pod kątem graficznym. Zaprojektowano go tak, by maksymalnie ułatwić obsługę operatorowi. Duże ikony oraz wygodny sposób ich przenoszenia na zasadzie przeciągnij i upuść pozwalają obsługiwać VENO na monitorach dotykowych. Możliwa jest również praca na wielu monitorach jednocześnie. Pełna stabilność VENO integruje działanie systemów bezpieczeństwa o różnym przeznaczeniu i bazujących na różnych technologiach, dlatego nie zmienia ich pierwotnych funkcji. Każdy system pracuje autonomicznie, VENO jest wspólną platformą, która ułatwia i usprawnia obsługę. Poszczególne systemy działają niezależnie od siebie, więc awaria jednego nie wpływa na poprawną pracę innego. W razie ewentualnej awarii jednostki serwerowej, wszystkie systemy pracują bez żadnych zakłóceń. Elastyczna konfiguracja, możliwość realizowania nietypowych funkcjonalności Każdy obiekt ma inną charakterystykę, a co za tym idzie, specyficzne potrzeby. Zaletą oprogramowania VENO jest duża elastyczność. Program można łatwo konfigurować pod kątem indywidualnych wymagań, a także charakteru i przeznaczenia konkretnego obiektu. Liczba możliwych konfiguracji jest praktycznie nieograniczona. Za zarządzanie całym systemem odpowiada administrator, który przydziela uprawnienia poszczególnym operatorom.

4 Wizualizacja obiektu Praca z programem VENO rozpoczyna się od zaimplementowania wielowarstwowej wizualizacji monitorowanego obiektu. Program umożliwia dodanie mapy, planu 2D, rzutu 3D lub zdjęcia obiektu, w różnych formatach graficznych. Można wgrać zarówno obraz całego kompleksu obiektów, jak też poszczególnych budynków, pięter i pomieszczeń. Poziom uszczegółowienia wizualizacji zależy od potrzeb i preferencji administratora systemu lub operatorów, w tym aspekcie program nie narzuca żadnych ograniczeń. W zależności od uprawnień nadanych przez administratora, operator może mieć dostęp do wszystkich obiektów lub wybranych. Interaktywne ikony urządzeń Następny krok w konfiguracji VENO to przypisanie interaktywnych ikon wszystkim urządzeniom pracującym w obiekcie i rozmieszczenie ich na uprzednio zaimplementowanych wizualizacjach. Dzięki temu operator widzi wszystkie urządzenia z systemów CCTV, SSWiN, PPOŻ i KD na jednej wizualizacji, więc jego praca staje się łatwiejsza. Ikony można wybrać z gotowej biblioteki programu lub dodać swoje. Sygnalizowanie alarmów VENO umożliwia weryfikację i nadzór nad alarmami przychodzącymi ze wszystkich systemów, dlatego pozwala na szybszą reakcję na zdarzenia wymagające interwencji. Komunikat o alarmie pojawia się w górnym pasku programu wraz ze szczegółową informacją, z jakiego systemu i jakiego urządzenia pochodzi. Aby wykluczyć sytuację, w której operator go nie zauważy, komunikat znika dopiero po potwierdzeniu alarmu. W razie potrzeby operator może do każdego alarmu dodać swój komentarz. Dodatkowo alarm jest sygnalizowany poprzez przejście do odpowiedniego panelu oraz zmianę koloru i migotanie odpowiedniej ikony na wizualizacji.

5 PLATFORMA INTEGRUJĄCA Powiadamianie przez aplikację kliencką, lub SMS W zależności od potrzeby i ustawień administratora, komunikaty o alarmach mogą być widoczne tylko na lokalnym stanowisku nadzoru, mogą być przesyłane do wybranej grupy lub do wszystkich operatorów. Informacje o alarmach można także przekazywać em lub SMS-em, np. do administratora systemu lub osoby odpowiedzialnej za zarządzanie stanem technicznym obiektu. Komunikaty głosowe Unikatową cechą oprogramowania VENO jest możliwość włączenia komunikatów głosowych. Wystarczy, że na komputerze z zainstalowanym oprogramowaniem VENO, zostanie zainstalowany dowolny syntezator mowy. Wszystkie informacje w formie tekstowej będą również odczytywane przez głos lektora. * syntezator mowy nie jest dostarczany w komplecie z oprogramowaniem VENO Scenariusze reakcji na zdarzenia alarmowe Administrator może tworzyć rozbudowane scenariusze reakcji programu na alarmy. Schematy odpowiedzi na alarm może przypisać do jednego, kilku lub wszystkich stanowisk operatorskich lub do wybranych obiektów w ramach całej instalacji. Automatyczne scenariusze usprawniają pracę operatorów. Przykładową reakcją programu na alarm może być np. wyświetlenie obrazów z kamery CCTV, zmiana aktywnego widoku lub uruchomienie zewnętrznej aplikacji. Funkcja pseudokodu Lista automatycznych reakcji na zdarzenia alarmowe to rodzaj kodu, który zwłaszcza w przypadku dużych instalacji może być zawiły i skomplikowany. Funkcja pseudokodu ułatwia sprawdzenie poprawności zadanych scenariuszy. Wystarczy wybrać opcję eksportu listy reakcji do pliku PDF, który następnie można wydrukować. Operator może na spokojnie przeczytać i przeanalizować stworzone scenariusze, dzięki czemu łatwiej znajdzie ewentualne błędy.

6 Harmonogram Działanie scenariuszy alarmowych jest realizowane w oparciu o harmonogramy. W zależności od potrzeb można stworzyć wiele różnych harmonogramów powiązanych z dniem tygodnia, porą dnia lub konkretnymi wydarzeniami. Archiwum zdarzeń Informacje o zdarzeniach ze wszystkich systemów (CCTV, SSWiN, PPOŻ oraz KD) są automatycznie rejestrowane w jednej bazie. Dzięki temu operator widzi pełną historię alarmów, awarii, logowania użytkowników i może je łatwiej analizować. Zaawansowany moduł wyszukiwania pozwala filtrować zdarzenia po dacie, rodzaju systemu, typie urządzeń i wielu innych. Całą bazę lub jej wybraną część można eksportować do pliku PDF. Przykładowe scenariusze zdarzeń ALARM VENO POWIADOMIENIE OPERATORA Informacje z systemów: SSWiN - strefa uzbrojona! KD - drzwi otwarte! 1. otwarcie panelu z alarmem 2. otwarcie okna z widokiem z kamery JEDNEGO Informacje z systemu: PPOŻ- alarm pożarowy! PPOŻ- aktywacja ROP! 1. otwarcie panelu z instrukcją postępowania 2. otwarcie okna z widokiem z kamery 3. odtworzenie komunikatu audio WYBRANYCH Informacje z systemów: SSWiN - strefa uzbrojona! KD - drzwi otwarte! CCTV - detekcja ruchu na kamerze! 1. otwarcie panelu z alarmem 2. otwarcie okna z widokiem z kamery (preset) WSZYSTKICH

7 PLATFORMA INTEGRUJĄCA SERWER (administrator) TCP/IP KLIENT 1 (operator) KLIENT 2 (operator) KLIENT 3 (operator) KLIENT 4 (operator)

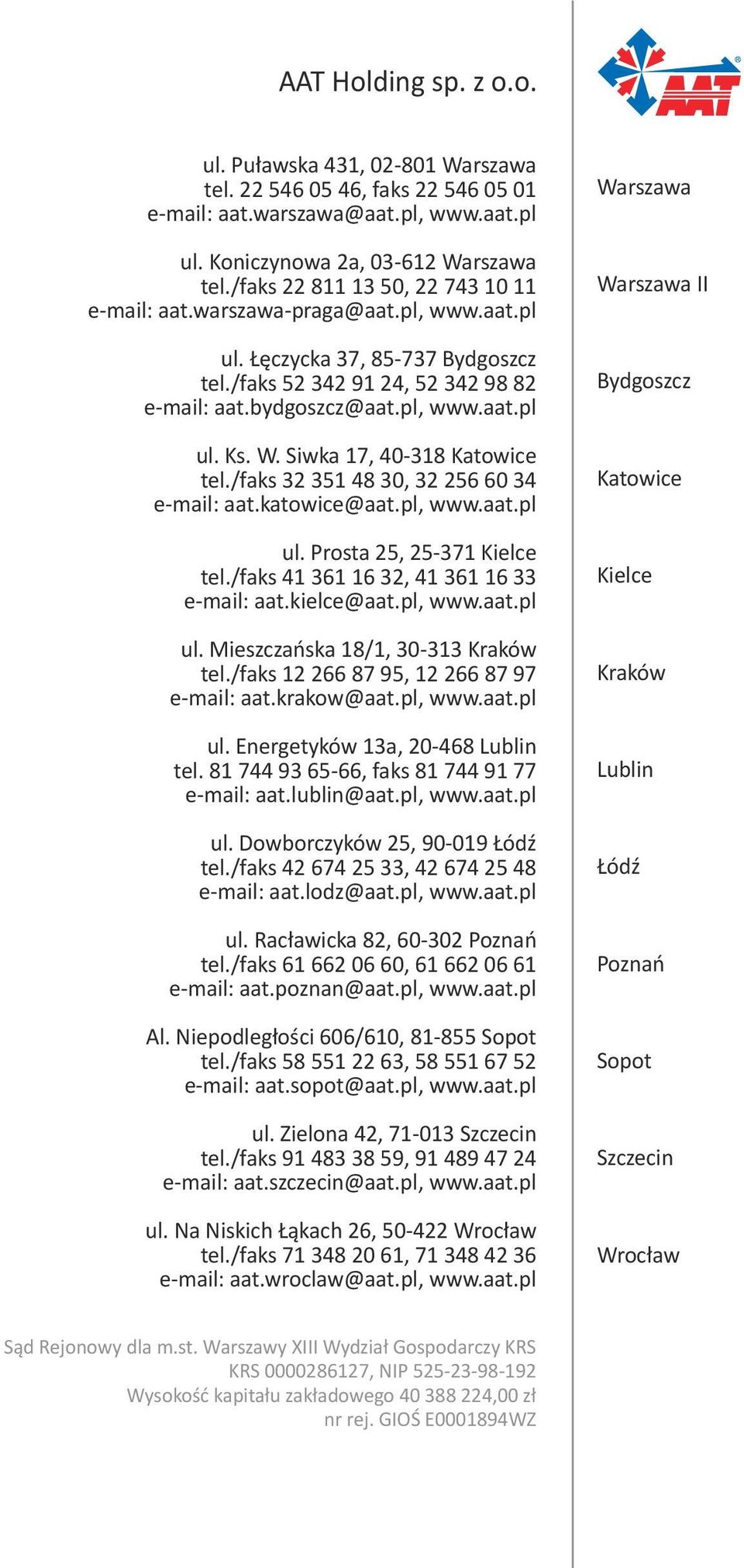

8 AAT Holding sp. z o.o. ul. Puławska 431, Warszawa tel , faks aat.warszawa@aat.pl, ul. Koniczynowa 2a, Warszawa tel./faks , aat.warszawa-praga@aat.pl, ul. Łęczycka 37, Bydgoszcz tel./faks , aat.bydgoszcz@aat.pl, ul. Ks. W. Siwka 17, Katowice tel./faks , aat.katowice@aat.pl, ul. Prosta 25, Kielce tel./faks , aat.kielce@aat.pl, ul. Mieszczańska 18/1, Kraków tel./faks , aat.krakow@aat.pl, ul. Energetyków 13a, Lublin tel , faks aat.lublin@aat.pl, ul. Dowborczyków 25, Łódź tel./faks , aat.lodz@aat.pl, ul. Racławicka 82, Poznań tel./faks , aat.poznan@aat.pl, Al. Niepodległości 606/610, Sopot tel./faks , aat.sopot@aat.pl, ul. Zielona 42, Szczecin tel./faks , aat.szczecin@aat.pl, ul. Na Niskich Łąkach 26, Wrocław tel./faks , aat.wroclaw@aat.pl, Warszawa Warszawa II Bydgoszcz Katowice Kielce Kraków Lublin Łódź Poznań Sopot Szczecin Wrocław Sąd Rejonowy dla m.st. Warszawy XIII Wydział Gospodarczy KRS KRS , NIP Wysokość kapitału zakładowego ,00 zł nr rej. GIOŚ E WZ
