1 Instrukcja instalacji KONTROLERY STANDARDOWE KS-1012-RS, KS-1024-RS KS-1012-IP, KS-1024-IP WERSJA 1.0

2 SPIS TREŚCI 1. Informacje wstępne Dane techniczne kontrolerów KS-1012-RS/IP Dane techniczne kontrolerów KS-1024-RS/IP Schemat blokowy systemu KaDe Premium Moduł kontrolera KS-1012-RS Moduł kontrolera KS-1012-IP Opis zacisków kontrolerów KS-1012-RS/IP Moduł kontrolera KS-1024-RS Moduł kontrolera KS-1024-IP Opis zacisków kontrolerów KS-1024-RS/IP Montaż kontrolera w obudowie zasilacza Podłączenie czytnika Podłączenie czujnika stanu drzwi i przycisku wyjścia Podłączenie zamka elektrycznego Podłączenie przycisku wyjścia awaryjnego Przycisk resetu hasła komunikacyjnego Podłączenie kontrolera do magistrali RS Podłączenie kontrolera do portu RS Ustawienie portu komunikacyjnego RS232/ Ustawienie szybkości transmisji Ustawienie adresu kontrolera Podłączenie konwertera TCP Podłączenie kontrolera z portem IP do sieci LAN Podłączenie elementów alarmowych Podłączenie modułu 4 wyjść przekaźnikowych Ogólne wytyczne dotyczące instalacji kontrolera AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 2

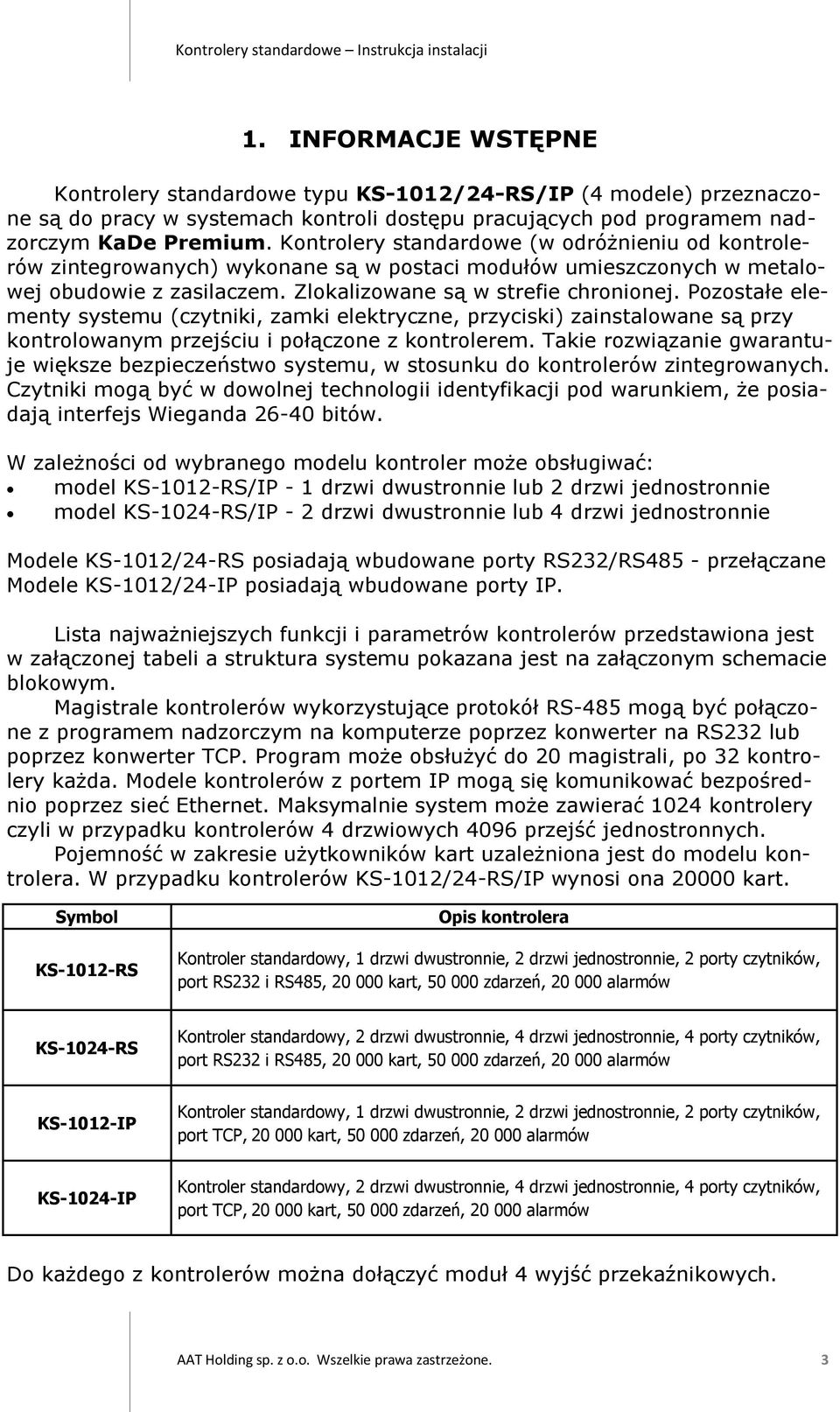

3 1. INFORMACJE WSTĘPNE Kontrolery standardowe typu KS-1012/24-RS/IP (4 modele) przeznaczone są do pracy w systemach kontroli dostępu pracujących pod programem nadzorczym KaDe Premium. Kontrolery standardowe (w odróżnieniu od kontrolerów zintegrowanych) wykonane są w postaci modułów umieszczonych w metalowej obudowie z zasilaczem. Zlokalizowane są w strefie chronionej. Pozostałe elementy systemu (czytniki, zamki elektryczne, przyciski) zainstalowane są przy kontrolowanym przejściu i połączone z kontrolerem. Takie rozwiązanie gwarantuje większe bezpieczeństwo systemu, w stosunku do kontrolerów zintegrowanych. Czytniki mogą być w dowolnej technologii identyfikacji pod warunkiem, że posiadają interfejs Wieganda bitów. W zależności od wybranego modelu kontroler może obsługiwać: model KS-1012-RS/IP - 1 drzwi dwustronnie lub 2 drzwi jednostronnie model KS-1024-RS/IP - 2 drzwi dwustronnie lub 4 drzwi jednostronnie Modele KS-1012/24-RS posiadają wbudowane porty RS232/RS485 - przełączane Modele KS-1012/24-IP posiadają wbudowane porty IP. Lista najważniejszych funkcji i parametrów kontrolerów przedstawiona jest w załączonej tabeli a struktura systemu pokazana jest na załączonym schemacie blokowym. Magistrale kontrolerów wykorzystujące protokół RS-485 mogą być połączone z programem nadzorczym na komputerze poprzez konwerter na RS232 lub poprzez konwerter TCP. Program może obsłużyć do 20 magistrali, po 32 kontrolery każda. Modele kontrolerów z portem IP mogą się komunikować bezpośrednio poprzez sieć Ethernet. Maksymalnie system może zawierać 1024 kontrolery czyli w przypadku kontrolerów 4 drzwiowych 4096 przejść jednostronnych. Pojemność w zakresie użytkowników kart uzależniona jest do modelu kontrolera. W przypadku kontrolerów KS-1012/24-RS/IP wynosi ona kart. Symbol KS-1012-RS Opis kontrolera Kontroler standardowy, 1 drzwi dwustronnie, 2 drzwi jednostronnie, 2 porty czytników, port RS232 i RS485, kart, zdarzeń, alarmów KS-1024-RS Kontroler standardowy, 2 drzwi dwustronnie, 4 drzwi jednostronnie, 4 porty czytników, port RS232 i RS485, kart, zdarzeń, alarmów KS-1012-IP Kontroler standardowy, 1 drzwi dwustronnie, 2 drzwi jednostronnie, 2 porty czytników, port TCP, kart, zdarzeń, alarmów KS-1024-IP Kontroler standardowy, 2 drzwi dwustronnie, 4 drzwi jednostronnie, 4 porty czytników, port TCP, kart, zdarzeń, alarmów Do każdego z kontrolerów można dołączyć moduł 4 wyjść przekaźnikowych. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

4 Dane techniczne kontrolerów KS-1012-RS/IP Nazwa parametru lub funkcji Wartość parametru - opis funkcji Pojemność pamięci - pamięć kart pamięć zdarzeń - pamięć alarmów Parametry elektryczne (autom. kasowanie najstarszych) (autom. kasowanie najstarszych) - napięcie zasilania /- pobór prądu VDC / < 100 ma Parametry środowiskowe - otoczenie Tylko do instalacji wewnątrz pomieszczeń - temperatura pracy Od -10 C do +55 C - wilgotność względna 10% - 90% - wymiary modułu kontrolera 160 x 110 mm - wymiary obudowy kontrolera Porty komunikacyjne Do połączenia z komputerem - RS232 - TCP Do podłączenia do magistrali - RS485 Czytniki i karty - porty czytników 2 porty - interfejs Wieganda - format kart 26 /34 bit Wiegand, definiowany klienta - typy kart Zgodne z technologią czytnika - format kodów klawiatury czytników 4-bitowy, bez buforowania Linie dozorowe - wejście czujnika stanu drzwi NO / NC - 2 linie dozorowe - wejście do przycisku wyjścia NO / NC - 2 linie dozorowe - wejście - zastosowanie ogólne NO / NC - 4 linie dozorowe Wyjścia sterujące - sterujące zamkiem elektrycznym Przekaźnikowe DC 12V 3A - 2 wyjścia - sterujące sygnalizatorem alarmu drzwi Przekaźnikowe DC 12V 3A - 2 wyjścia - zastosowanie ogólne na kontrolerze Przekaźnikowe DC 12V 3A - 2 wyjścia - zastosowanie ogólne na module (opcja) Przekaźnikowe DC 12V 3A - 4 wyjścia Parametry dotyczące dostępu - liczba poziomów dostępu 200 w systemie / 42 w kontrolerze - liczba terminarzy 184 w systemie / 16 w kontrolerze - liczba dni świątecznych 64 x 32 dni w systemie / 16 w kontrolerze Tryb identyfikacji Wyłączanie alarmu Karta, PIN, Karta lub PIN, Karta + PIN Synchroniczne ze stanem linii lub z opóźn. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4

5 Dane techniczne kontrolerów KS-1024-RS/IP Nazwa parametru lub funkcji Wartość parametru - opis funkcji Pojemność pamięci - pamięć kart pamięć zdarzeń - pamięć alarmów Parametry elektryczne (autom. kasowanie najstarszych) (autom. kasowanie najstarszych) - napięcie zasilania /- pobór prądu VDC / < 100 ma Parametry środowiskowe - otoczenie Tylko do instalacji wewnątrz pomieszczeń - temperatura pracy Od -10 C do +55 C - wilgotność względna 10% - 90% - wymiary modułu kontrolera 187 x 120 mm - wymiary obudowy kontrolera Porty komunikacyjne Do połączenia z komputerem - RS232 - TCP Do podłączenia do magistrali - RS485 Czytniki i karty - porty czytników 4 porty - interfejs Wieganda - format kart 26 /34 bit Wiegand, definiowany klienta - typy kart Zgodne z technologią czytnika - format kodów klawiatury czytników 4-bitowy, bez buforowania Linie dozorowe - wejście czujnika stanu drzwi NO / NC - 4 linie dozorowe - wejście do przycisku wyjścia NO / NC - 4 linie dozorowe - wejście - zastosowanie ogólne NO / NC - 4 linie dozorowe Wyjścia sterujące - sterujące zamkiem elektrycznym Przekaźnikowe DC 12V 3A - 4 wyjścia - sterujące sygnalizatorem alarmu drzwi Przekaźnikowe DC 12V 3A - 4 wyjścia - zastosowanie ogólne na module (opcja) Przekaźnikowe DC 12V 3A - 4 wyjścia Parametry dotyczące dostępu - liczba poziomów dostępu 200 w systemie / 42 w kontrolerze - liczba terminarzy 184 w systemie / 16 w kontrolerze - liczba terminarzy/dni świątecznych 64 x 32 dni w systemie / 16 w kontrolerze Tryb identyfikacji Wyłączanie alarmu Karta, PIN, Karta lub PIN, Karta + PIN Synchroniczne ze stanem linii lub z opóźn. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 5

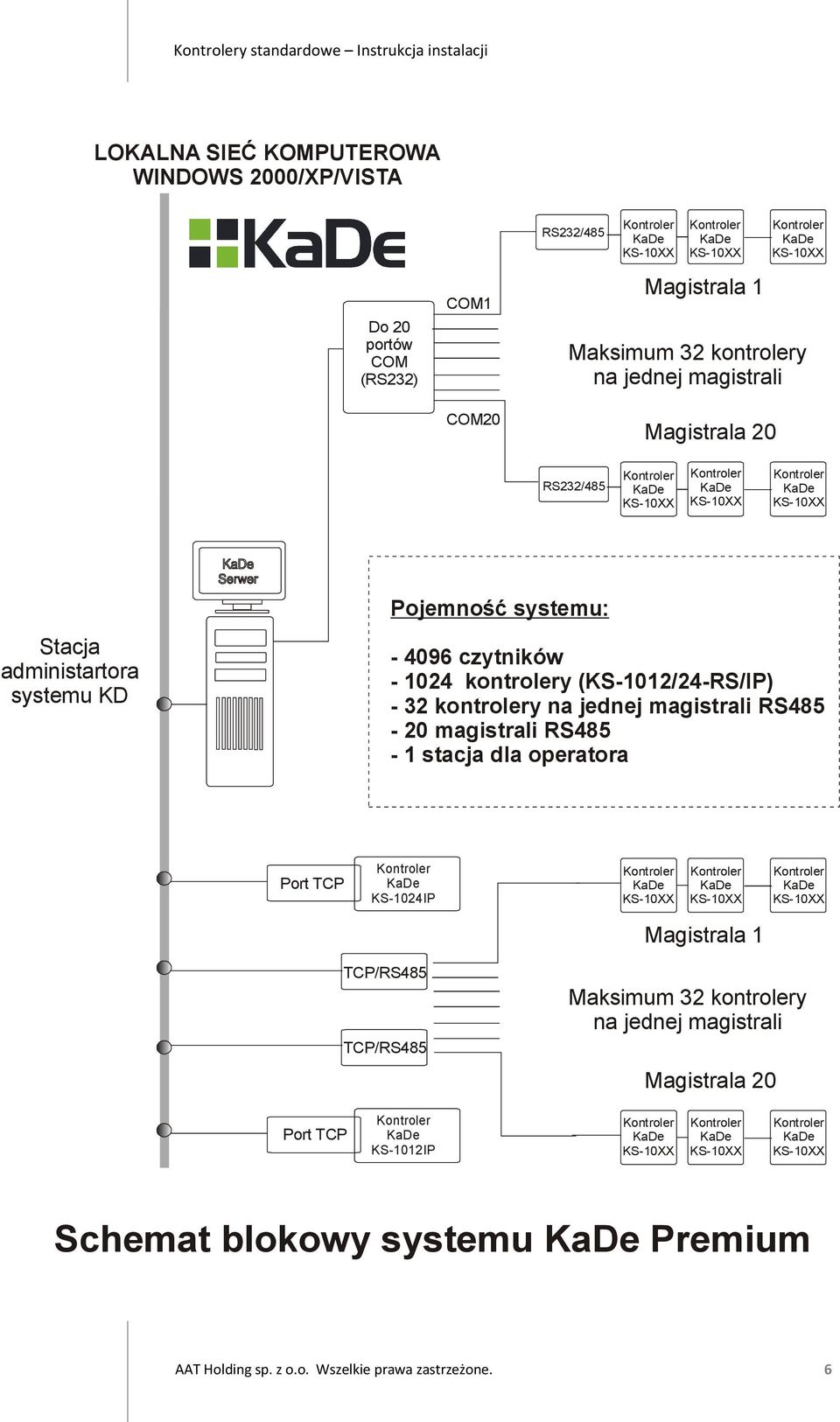

6 LOKALNA SIEĆ KOMPUTEROWA WINDOWS 2000/XP/VISTA Do 20 portów COM (RS232) COM1 COM20 RS232/485 Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Magistrala 1 Maksimum 32 kontrolery na jednej magistrali Magistrala 20 Kontroler KaDe KS-10XX RS232/485 Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Stacja administartora systemu KD Serwer Pojemność systemu: czytników kontrolery (KS-1012/24-RS/IP) - 32 kontrolery na jednej magistrali RS magistrali RS485-1 stacja dla operatora Port TCP Kontroler KaDe KS-1024IP Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Magistrala 1 TCP/RS485 TCP/RS485 Maksimum 32 kontrolery na jednej magistrali Magistrala 20 Port TCP Kontroler KaDe KS-1012IP Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Kontroler KaDe KS-10XX Schemat blokowy systemu KaDe Premium AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 6

7 Moduł kontrolera KS-1012-RS AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 7

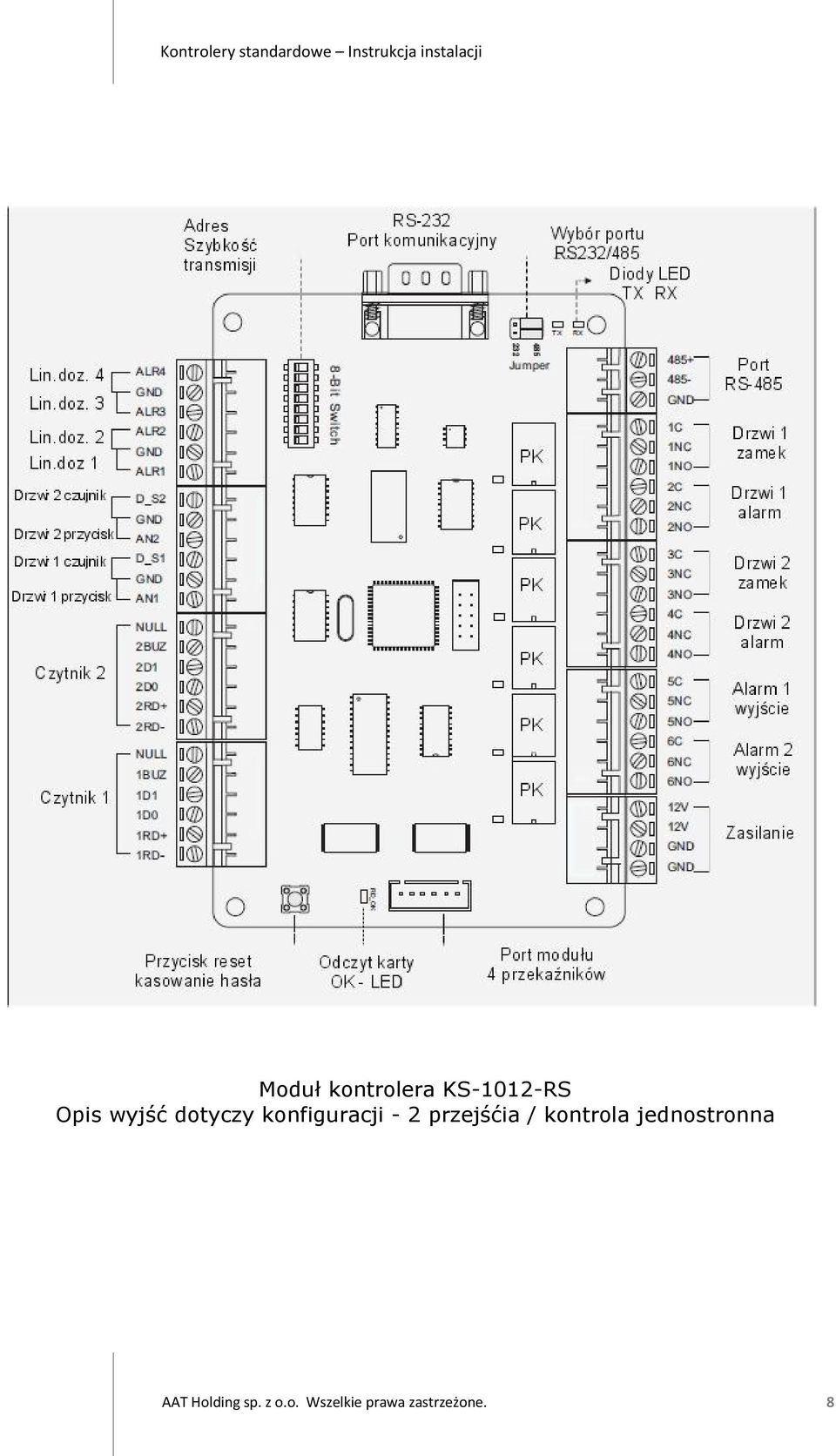

8 Moduł kontrolera KS-1012-RS Opis wyjść dotyczy konfiguracji - 2 przejśćia / kontrola jednostronna AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 8

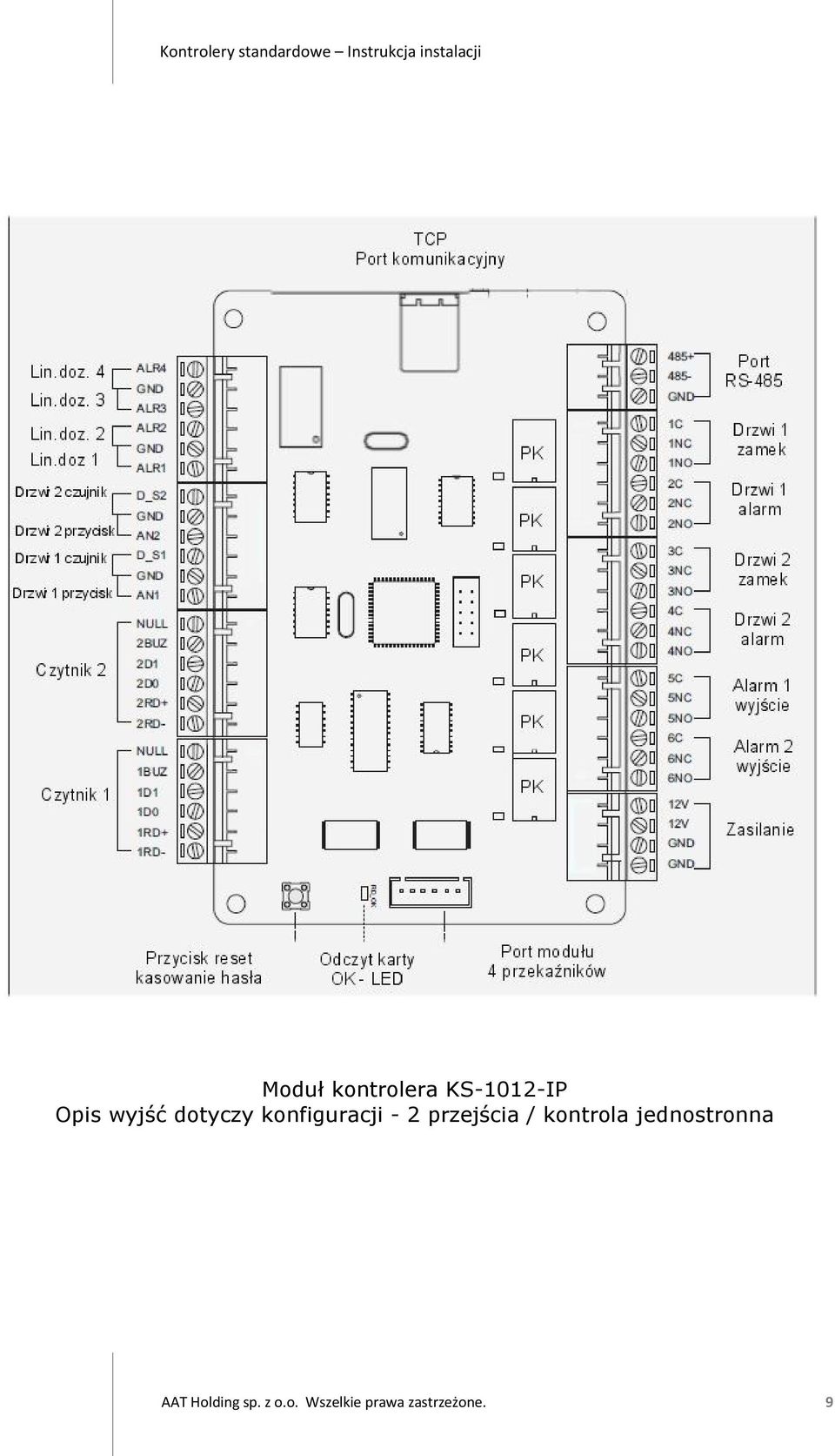

9 Moduł kontrolera KS-1012-IP Opis wyjść dotyczy konfiguracji - 2 przejścia / kontrola jednostronna AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 9

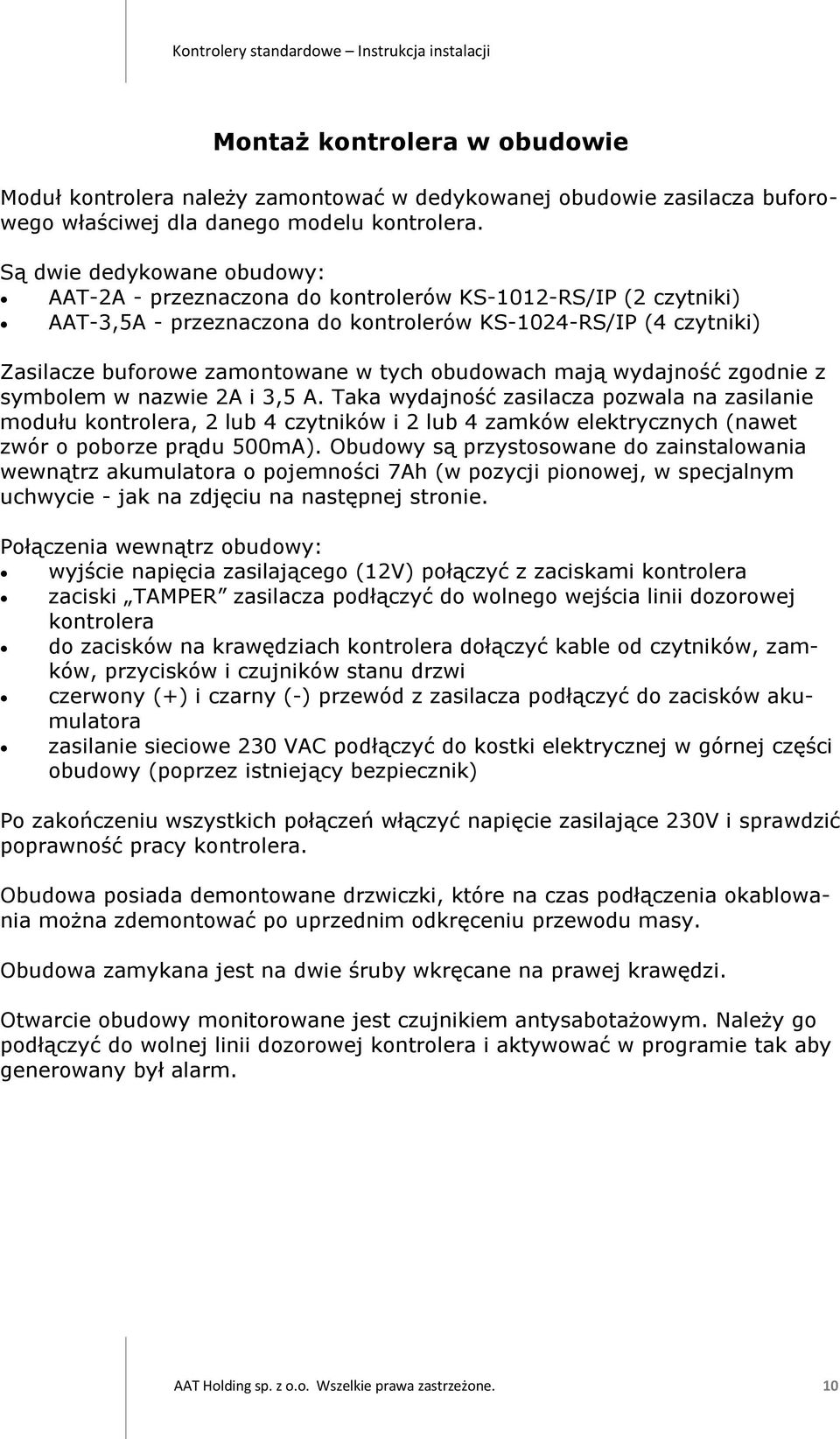

10 Montaż kontrolera w obudowie Moduł kontrolera należy zamontować w dedykowanej obudowie zasilacza buforowego właściwej dla danego modelu kontrolera. Są dwie dedykowane obudowy: AAT-2A - przeznaczona do kontrolerów KS-1012-RS/IP (2 czytniki) AAT-3,5A - przeznaczona do kontrolerów KS-1024-RS/IP (4 czytniki) Zasilacze buforowe zamontowane w tych obudowach mają wydajność zgodnie z symbolem w nazwie 2A i 3,5 A. Taka wydajność zasilacza pozwala na zasilanie modułu kontrolera, 2 lub 4 czytników i 2 lub 4 zamków elektrycznych (nawet zwór o poborze prądu 500mA). Obudowy są przystosowane do zainstalowania wewnątrz akumulatora o pojemności 7Ah (w pozycji pionowej, w specjalnym uchwycie - jak na zdjęciu na następnej stronie. Połączenia wewnątrz obudowy: wyjście napięcia zasilającego (12V) połączyć z zaciskami kontrolera zaciski TAMPER zasilacza podłączyć do wolnego wejścia linii dozorowej kontrolera do zacisków na krawędziach kontrolera dołączyć kable od czytników, zamków, przycisków i czujników stanu drzwi czerwony (+) i czarny (-) przewód z zasilacza podłączyć do zacisków akumulatora zasilanie sieciowe 230 VAC podłączyć do kostki elektrycznej w górnej części obudowy (poprzez istniejący bezpiecznik) Po zakończeniu wszystkich połączeń włączyć napięcie zasilające 230V i sprawdzić poprawność pracy kontrolera. Obudowa posiada demontowane drzwiczki, które na czas podłączenia okablowania można zdemontować po uprzednim odkręceniu przewodu masy. Obudowa zamykana jest na dwie śruby wkręcane na prawej krawędzi. Otwarcie obudowy monitorowane jest czujnikiem antysabotażowym. Należy go podłączyć do wolnej linii dozorowej kontrolera i aktywować w programie tak aby generowany był alarm. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 10

11 Opis zacisków kontrolera - KS-1012-RS /IP - jedno przejście dwustronnie FUNKCJA OPIS Nazwa sekcji Nazwa sekcji OPIS FUNKCJA Linia dozorowa 4 Masa ALR4 GND Port komunikacyjny Linia dozorowa 3 Linia dozorowa 2 ALR3 ALR2 Linie dozorowe alarmowe GND 1C Masa GND 1NC Linia dozorowa 1 ALR1 Przekaźniki 1NO Drzwi #1 2C Nie używane D_S2 2NC Nie używane GND 2NO Nie używane AN2 Czujnik stanu drzwi D_S1 Drzwi #1 3C Masa GND Czujnik 3NC Przycisk wyjścia AN1 Przycisk 3NO 4C Nie wykorzystane LED lub buzer Wiegand 1 Wiegand 0 NULL 2BUZ 2D1 2D0 Drzwi #1 Port czytnika Przekaźniki alarmowe - Wyjścia sterujące 4NC 4NO 5C 5NC Zasilanie czytnika +12V 2RD+ wyjściowego 5NO Zasilanie czytnika -12V 2RD- 6C 6NC Nie wykorzystane NULL 6NO LED lub buzer 1BUZ Wiegand 1 1D1 Drzwi #1 +12V Wiegand 0 1D0 Port czytnika Zasilanie +12V Zasilanie czytnika +12V 1RD+ wejściowego kontrolera GND Port komunikacyjny RS-485 Przekaźnik zamka Drzwi #1 Drzwi #1 Przekaźnik zamka Drzwi #2 Drzwi #1 Wyjście #1 Wyjście #2 Zasilanie kontrolera +12V Zasilanie czytnika -12V 1RD- GND AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 11

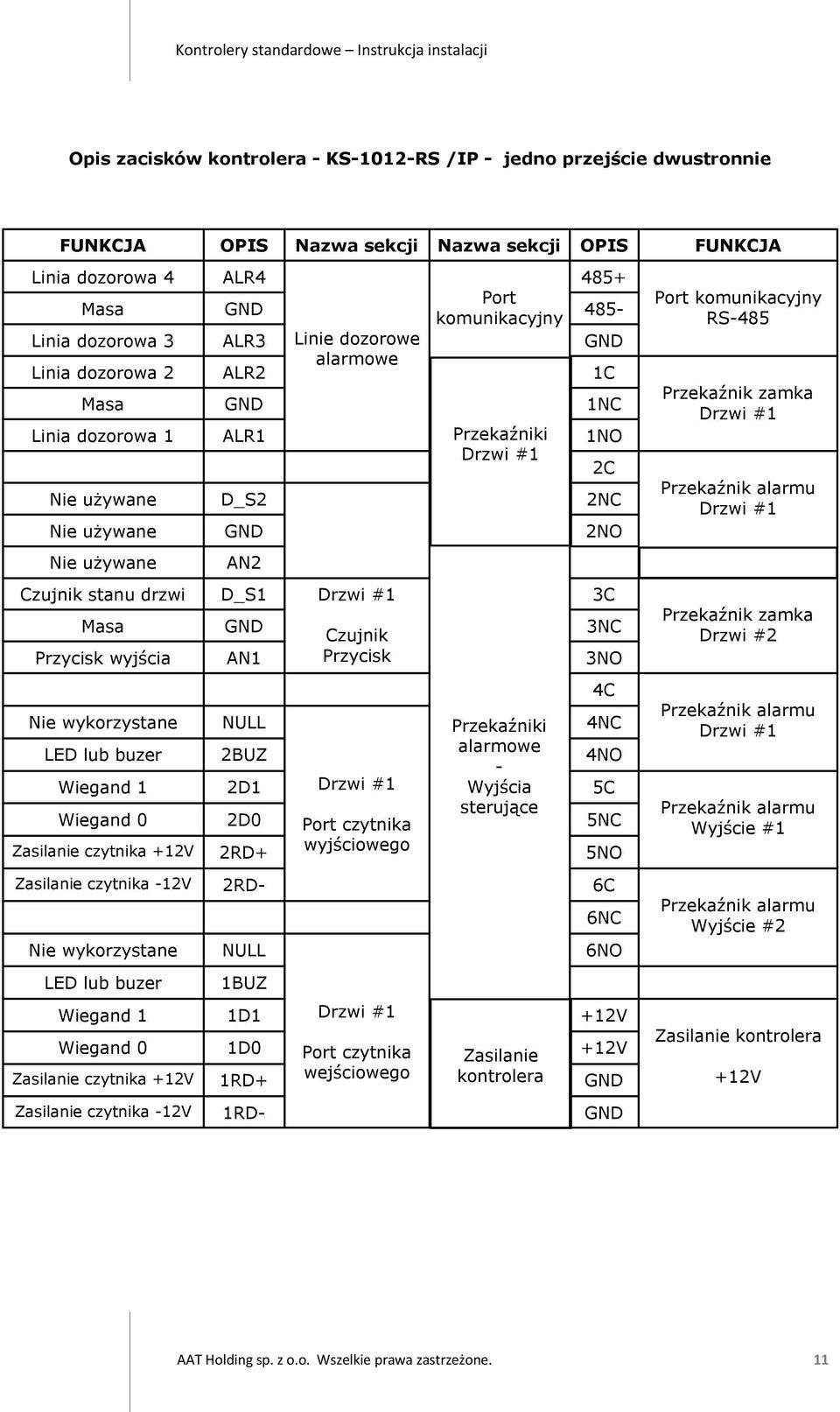

12 Opis zacisków kontrolera - KS-1012-RS/IP - dwa przejścia jednostronnie FUNKCJA OPIS Nazwa sekcji Nazwa sekcji OPIS FUNKCJA Linia dozorowa 4 Masa ALR4 GND Port komunikacyjny Linia dozorowa 3 Linia dozorowa 2 ALR3 ALR2 Linie dozorowe alarmowe GND 1C Masa GND 1NC Linia dozorowa 1 ALR1 Przekaźniki 1NO Drzwi #1 2C Czujnik stanu drzwi D_S2 Drzwi #2 2NC Masa GND Czujnik 2NO Przycisk wyjścia AN2 Przycisk Czujnik stanu drzwi D_S1 Drzwi #1 Masa GND Czujnik 3NC Przycisk wyjścia AN1 Przycisk Przekaźniki 3NO Drzwi #2 4C Nie wykorzystane NULL Wiegand 1 2D1 Drzwi #2 5C Wiegand 0 2D0 Port czytnika Przekaźniki 5NC Zasilanie czytnika +12V 2RD+ wejściowego alarmowe 5NO - Zasilanie czytnika -12V 2RD- Wyjścia 6C sterujące 6NC 3C 4NC LED lub buzer 2BUZ 4NO Nie wykorzystane LED lub buzer NULL 1BUZ 6NO Wiegand 1 1D1 Drzwi #1 +12V Wiegand 0 1D0 Port czytnika Zasilanie +12V Zasilanie czytnika +12V 1RD+ wejściowego kontrolera GND Port komunikacyjny RS-485 Przekaźnik zamka Drzwi #1 Drzwi #1 Przekaźnik zamka Drzwi #2 Drzwi #1 Wyjście #1 Wyjście #2 Zasilanie kontrolera +12V Zasilanie czytnika -12V 1RD- GND AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 12

13 Moduł kontrolera KS-1024-IP AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 13

14 Moduł kontrolera KS-1024-RS Opis wyjść dotyczy konfiguracji - 4 przejścia / kontrola jednostronna AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 14

15 Moduł kontrolera KS-1024-IP Opis wyjść dotyczy konfiguracji - 4 przejścia / kontrola jednostronna AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 15

16 Opis zacisków kontrolera - KS-1024-RS /IP - dwa przejścia dwustronnie FUNKCJA OPIS Nazwa sekcji Nazwa sekcji OPIS FUNKCJA Linia dozorowa 4 ALR Masa GND Port komunikacyjny 485- Linia dozorowa 3 ALR3 Linie dozorowe GND alarmowe Linia dozorowa 2 ALR2 1C Masa GND 1NC Linia dozorowa 1 ALR1 Przekaźniki Drzwi #1 1NO Niewykorzystane D_S4 2C Niewykorzystane GND 2NC Niewykorzystane AN4 2NO Niewykorzystane D_S3 Niewykorzystane GND 1NC Niewykorzystane AN3 Przekaźniki 1NO Drzwi #2 Czujnik stanu drzwi D_S2 Drzwi #2 2C Masa GND Czujnik 2NC Przycisk wyjścia AN2 Przycisk 2NO Czujnik stanu drzwi D_S1 Drzwi #1 Masa GND Czujnik 1NC Przycisk wyjścia AN1 Przycisk 1NO LED lub buzer 4BUZ Drzwi #4 Wiegand 1 4D1 Port czytnika Przekaźniki 2NC Wiegand 0 4D0 wyjściowego alarmowe - 2NO Zasilanie czytnika +12V RD+ Zasilanie Wyjścia 1C Zasilanie czytnika -12V RDczytników sterujące 1NC LED lub buzer 3BUZ Drzwi #3 Wiegand 1 3D1 Port czytnika 2C Wiegand 0 3D0 wejściowego 2NC LED lub buzer 2BUZ Drzwi #2 Wiegand 1 Wiegand 0 2D1 2D0 Port czytnika wyjściowego Zasilanie czytnika +12V RD+ Zasilanie Zasilanie czytnika -12V RDczytników 1C 1C 2C 1NO 2NO +12V LED lub buzer 1BUZ Drzwi #1 Zasilanie +12V Wiegand 1 1D1 Port czytnika kontrolera GND Wiegand 0 1D0 wejściowego GND Port komunikacyjny RS-485 Przekaźnik zamka Drzwi #1 Drzwi #1 Przekaźnik zamka Drzwi #2 Drzwi #2 Wyjście #1 Wyjście #2 Wyjście #3 Wyjście #4 Zasilanie kontrolera +12V AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 16

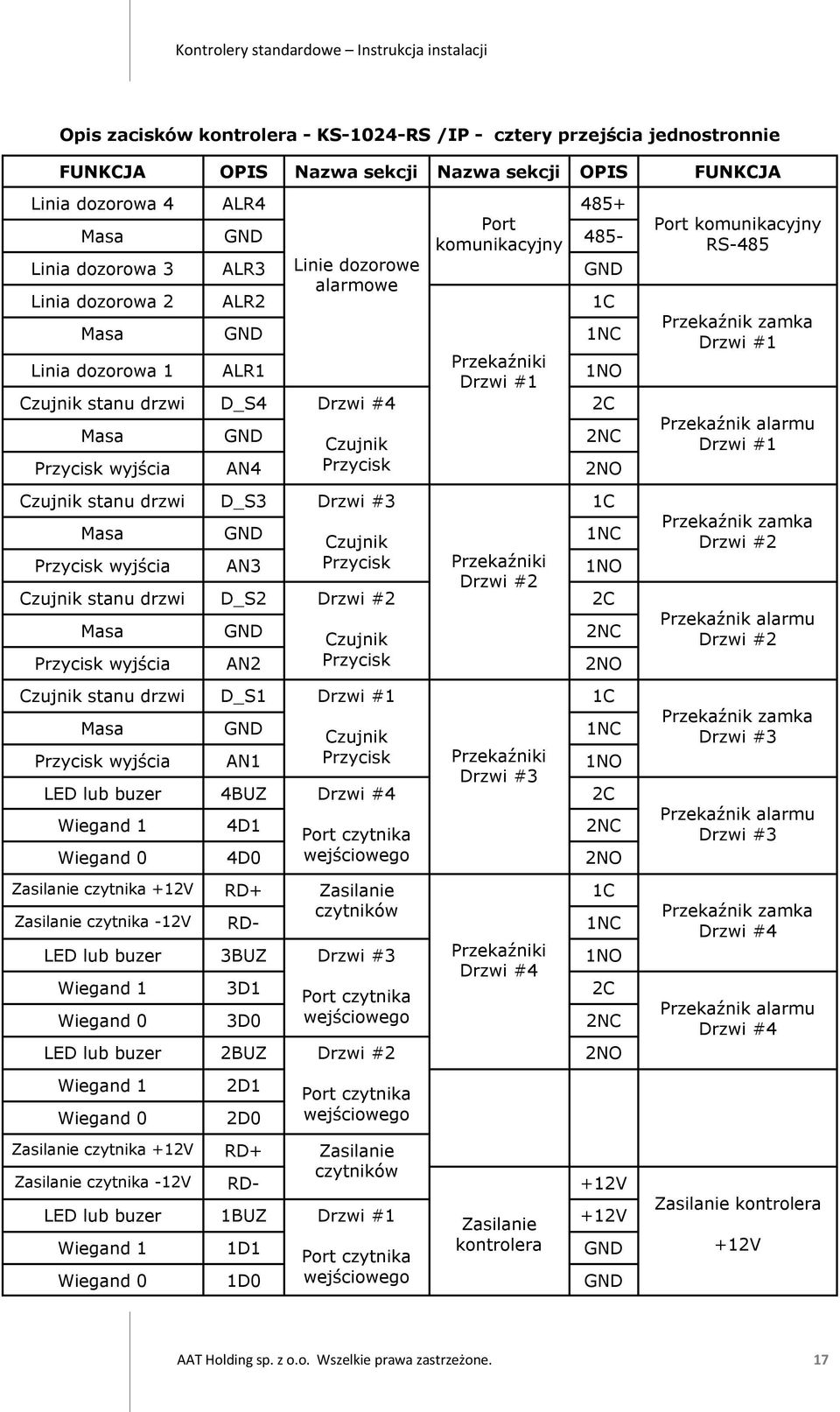

17 Opis zacisków kontrolera - KS-1024-RS /IP - cztery przejścia jednostronnie FUNKCJA OPIS Nazwa sekcji Nazwa sekcji OPIS FUNKCJA Linia dozorowa 4 ALR Masa GND Port komunikacyjny 485- Linia dozorowa 3 ALR3 Linie dozorowe GND alarmowe Linia dozorowa 2 ALR2 1C Masa GND 1NC Przekaźniki Linia dozorowa 1 ALR1 1NO Drzwi #1 Czujnik stanu drzwi D_S4 Drzwi #4 2C Masa GND Czujnik 2NC Przycisk wyjścia AN4 Przycisk 2NO Czujnik stanu drzwi D_S3 Drzwi #3 Masa GND Czujnik 1NC Przycisk wyjścia AN3 Przycisk Przekaźniki Drzwi #2 1NO Czujnik stanu drzwi D_S2 Drzwi #2 2C Masa GND Czujnik 2NC Przycisk wyjścia AN2 Przycisk 2NO Czujnik stanu drzwi D_S1 Drzwi #1 Masa GND Czujnik 1NC Przycisk wyjścia AN1 Przycisk Przekaźniki Drzwi #3 1NO LED lub buzer 4BUZ Drzwi #4 2C Wiegand 1 4D1 Port czytnika 2NC Wiegand 0 4D0 wejściowego 2NO Zasilanie czytnika +12V RD+ Zasilanie 1C Zasilanie czytnika -12V RDczytników 1NC LED lub buzer 3BUZ Drzwi #3 Przekaźniki Drzwi #4 1NO Wiegand 1 3D1 Port czytnika 2C Wiegand 0 3D0 wejściowego 2NC LED lub buzer 2BUZ Drzwi #2 Wiegand 1 Wiegand 0 2D1 2D0 Port czytnika wejściowego Zasilanie czytnika +12V RD+ Zasilanie Zasilanie czytnika -12V RDczytników 1C 1C 2NO +12V LED lub buzer 1BUZ Drzwi #1 Zasilanie +12V Wiegand 1 1D1 Port czytnika kontrolera GND Wiegand 0 1D0 wejściowego GND Port komunikacyjny RS-485 Przekaźnik zamka Drzwi #1 Drzwi #1 Przekaźnik zamka Drzwi #2 Drzwi #2 Przekaźnik zamka Drzwi #3 Drzwi #3 Przekaźnik zamka Drzwi #4 Drzwi #4 Zasilanie kontrolera +12V AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 17

18 Obudowa do kontrolerów KS-1012-RS/IP Obudowa do kontrolerów KS-1024-RS/IP AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 18

19 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 19

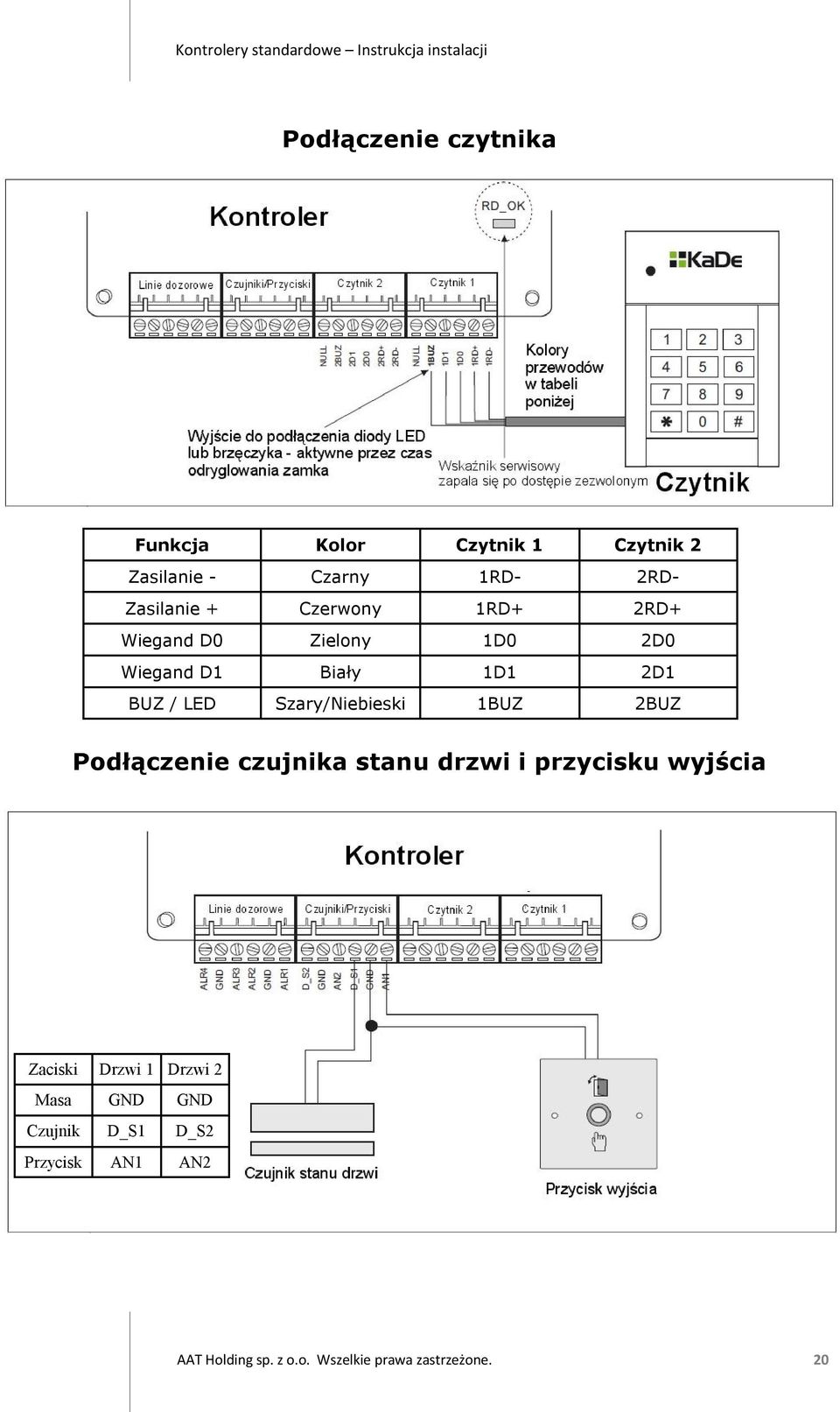

20 Podłączenie czytnika Funkcja Kolor Czytnik 1 Czytnik 2 Zasilanie - Czarny 1RD- 2RD- Zasilanie + Czerwony 1RD+ 2RD+ Wiegand D0 Zielony 1D0 2D0 Wiegand D1 Biały 1D1 2D1 BUZ / LED Szary/Niebieski 1BUZ 2BUZ Podłączenie czujnika stanu drzwi i przycisku wyjścia Zaciski Drzwi 1 Drzwi 2 Masa GND GND Czujnik D_S1 D_S2 Przycisk AN1 AN2 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 20

21 Podłączenie zamka typu NC Zaciski Drzwi 1 Drzwi 2 C 1C 2C NO 1NO 2NO Podłączenie zamka typu NO Zaciski Drzwi 1 Drzwi 2 C 1C 2C NC 1NC 2NC AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 21

22 Podłączenie przycisku wyjścia awaryjnego Przycisk reset hasła komunikacyjnego AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 22

23 Podłączenie kontrolera do magistrali RS485 Podłączenie kontrolera do portu RS232 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 23

24 Ustawienie portu komunikacyjnego RS232/485 Ustawienie szybkości transmisji na magistrali RS485 Szybkość transmisji ustawiamy dipswichem nr 8. Do wyboru lub 9600 bps AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 24

25 Ustawienie adresu kontrolera na magistrali RS485 AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 25

26 Podłączenie magistrali RS485/TCP Podłączenie kontrolera do sieci LAN AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 26

27 Podłączenie elementów sygnalizacji alarmu Podłączenie elementów do wyjść sterujących AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 27

28 Moduł wyjść przekaźnikowych Podłączenie modułu wyjść przekaźnikowych AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 28

29 Ogólne wytyczne dotyczące instalacji kontrolera Przed przystąpieniem do instalacji kontrolera należy się zapoznać z niniejszą instrukcją obsługi. Montaż kontrolera może być wykonywany tylko przez wykwalifikowany personel posiadający odpowiedni certyfikat uprawniający do instalacji i serwisowania tego typu urządzeń. Kontroler powinien być zainstalowany wewnątrz pomieszczenia chronionego o temperaturze powyżej +2 C i normalnej wilgotności. Kontrolery w systemie powinny być zlokalizowane tak, aby minimalna odległość od kabli i urządzeń wysokiego napięcia oraz innych urządzeń generujących zakłócenia elektryczne wynosiła 2 m. Minimalna odległość od linii telefonicznych powinna wynosić 1 m, a od urządzeń nadawczych 8 m. Kontroler powinien być zasilany z zasilacza liniowego z potrzymaniem akumulatorowym, o parametrach. 12 VDC, 2A lub 4A. Uwzględnia to ewentualne zasilanie zamków elektrycznych z tego samego zasilacza Podłączanie okablowania oraz wykonywanie jakichkolwiek czynności na wewnętrznych elementach kontrolera przy włączonym zasilaniu jest kategorycznie zabronione ponieważ może to doprowadzić do uszkodzenia urządzenia. Przed podłączeniem kontrolera do zasilania należy wykonać wszystkie niezbędne połączenia zgodnie z poniższą instrukcją. Połączenie z komputerem może być zrealizowane z wykorzystaniem portu RS232, RS485 i konwertera lub wbudowanego portu IP. Połączenie z komputerem z wykorzystaniem portu RS232 nie powinno przekraczać 15m. Połączenie z komputerem z wykorzystaniem portu RS485 nie powinno przekraczać 1200m. Do magistrali RS485 może być podłączone do 32 kontrolerów. Każdy kontroler musi mieć ustawiony inny adres. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 29

30 AAT Holding sp. z o.o. ul. Puławska 431, Warszawa tel , faks ul. Koniczynowa 2a, Warszawa tel./faks , ul. Łęczycka 37, Bydgoszcz tel./faks , ul. Ks. W. Siwka 17, Katowice tel./faks , ul. Prosta 25, Kielce tel./faks , ul. Mieszczańska 18/1, Kraków tel./faks , ul. Energetyków 13a, Lublin tel , faks Łódź, ul. Dowborczyków 25 tel./faks , ul. Racławicka 82, Poznań tel./faks , Al. Niepodległości 659, Sopot tel./faks , ul. Zielona 42, Szczecin tel./faks , ul. Na Niskich Łąkach 26, Wrocław tel./faks , Warszawa Warszawa II Bydgoszcz Katowice Kielce Kraków Lublin Łódź Poznań Sopot Szczecin Wrocław NIP , REGON Sąd Rejonowy dla m.st. Warszawy, XIII Wydział Gospodarczy KRS pod numerem KRS , Nr rej. GIOŚ: E WZ wysokość kapitału zakładowego: zł
