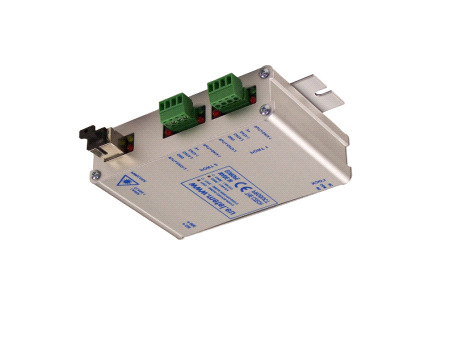

Przewodniki optyczne magistrali DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW i * Modulacja cyfrowa Port uniwersalny MM/SM 2x data BUS (0-10V) 1x przekaźniki LOCK NO/NC Ochrona przeciwprzepięciowa

konwerterów z uchwytami na szyne DIN35 ** zasilanie z magistrali Połączenia z magistralą KEYBUS systemu DSC POWER Magistrala KEYBUS 1x MM/SM 1 +13,85V M1 M2 klawiatury systemowe i moduły Połączenia z

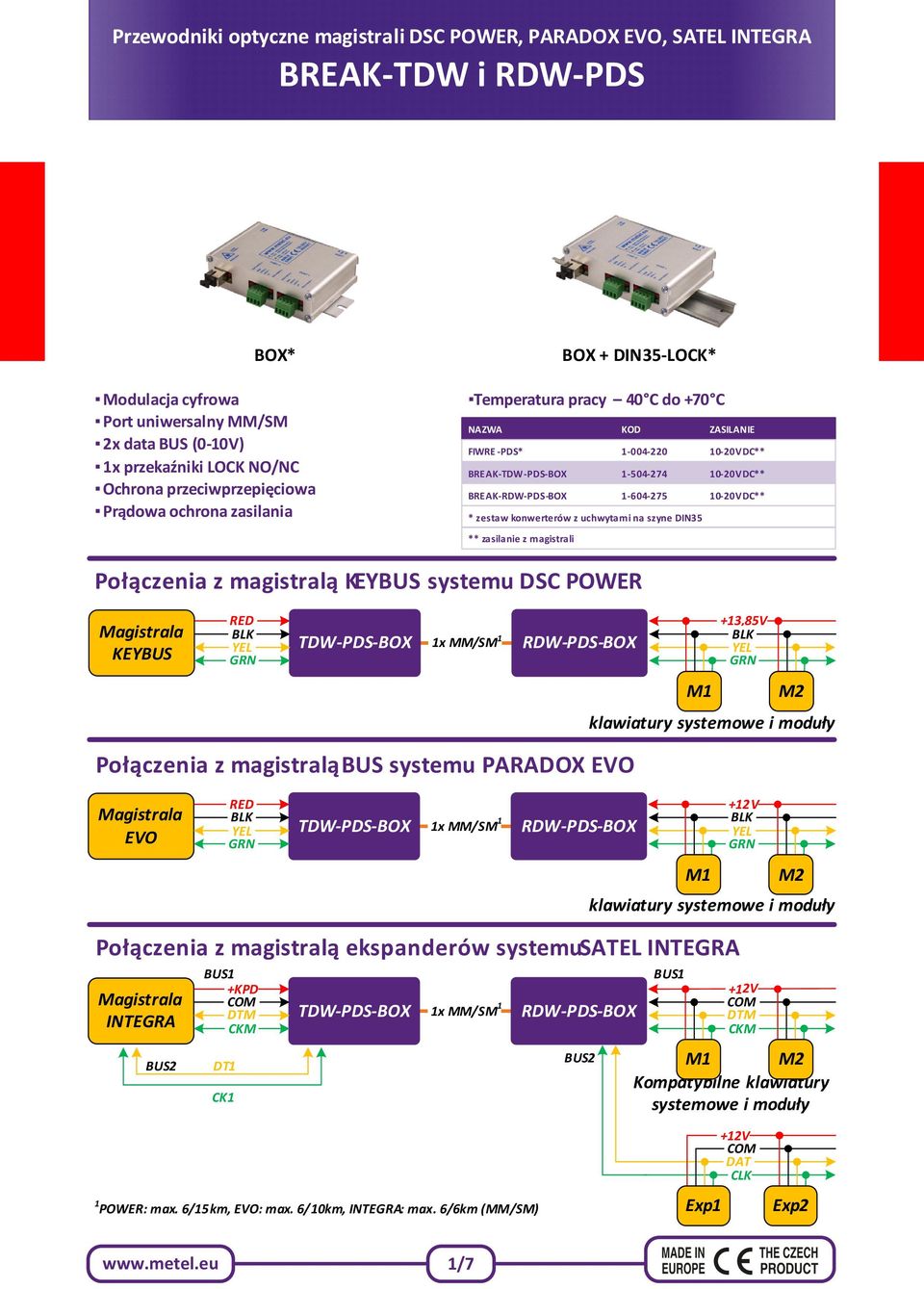

1 Przewodniki optyczne magistrali DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW i * Modulacja cyfrowa Port uniwersalny MM/SM 2x data BUS (0-10V) 1x przekaźniki LOCK NO/NC Ochrona przeciwprzepięciowa Prądowa ochrona zasilania + DIN35-LOCK* Temperatura pracy 40 C do +70 C NAZWA KOD ZASILANIE FIWRE-PDS* VDC** BREAK VDC** BREAK VDC** * zestaw konwerterów z uchwytami na szyne DIN35 ** zasilanie z magistrali Połączenia z magistralą KEYBUS systemu DSC POWER Magistrala KEYBUS 1x MM/SM 1 +13,85V M1 M2 klawiatury systemowe i moduły Połączenia z magistralą BUS systemu PARADOX EVO Magistrala EVO 1x MM/SM 1 +12V M1 M2 klawiatury systemowe i moduły Połączenia z magistralą ekspanderów systemusatel INTEGRA Magistrala INTEGRA BUS2 BUS1 +KPD COM. DTM. CKM. DT1 CK1 1x MM/SM 1 BUS2 BUS1 +12V COM. DTM. CKM. M1 M2 Kompatybilne klawiatury systemowe i moduły 1 POWER: max. 6/15km, EVO: max. 6/10km, INTEGRA: max. 6/6km (MM/SM) Exp1 +12V COM. DAT. CLK Exp2 19/36 1/7

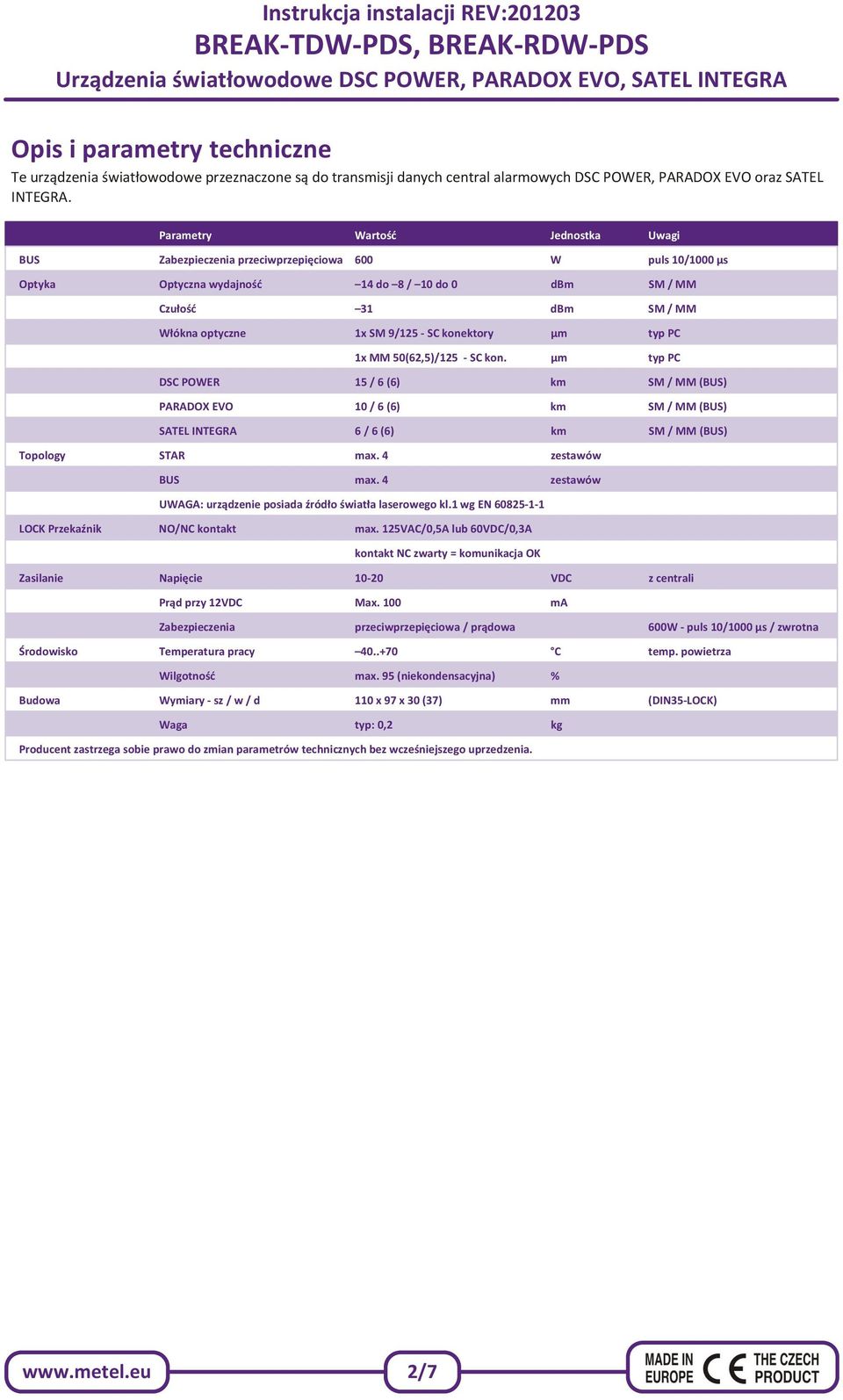

2 Opis i parametry techniczne Te urządzenia światłowodowe przeznaczone są do transmisji danych central alarmowych DSC POWER, PARADOX EVO oraz SATEL INTEGRA. Parametry Wartość Jednostka Uwagi BUS Zabezpieczenia przeciwprzepięciowa 600 W puls 10/1000 μs Optyka Optyczna wydajność 14 do 8/ 10 do 0 dbm SM / MM Czułość 31 dbm SM / MM Włókna optyczne 1x SM 9/125 - SC konektory µm typ PC 1x MM 50(62,5)/125 -SC kon. µm typ PC DSC POWER 15 / 6 (6) km SM / MM (BUS) PARADOX EVO 10 / 6 (6) km SM / MM (BUS) SATEL INTEGRA 6 / 6 (6) km SM / MM (BUS) Topology STAR max. 4 zestawów BUS max. 4 zestawów UWAGA: urządzenie posiada źródło światła laserowego kl.1 wg EN LOCK Przekaźnik NO/NC kontakt max. 125VAC/0,5A lub 60VDC/0,3A kontakt NC zwarty = komunikacja OK Zasilanie Napięcie VDC z centrali Prąd przy 12VDC Max. 100 ma Zabezpieczenia przeciwprzepięciowa / prądowa 600W - puls 10/1000 μs/ zwrotna Środowisko Temperatura pracy C temp. powietrza Wilgotność max. 95 (niekondensacyjna) % Budowa Wymiary -sz/ w / d 110 x 97 x 30 (37) mm (DIN35-LOCK) Waga typ: 0,2 kg Producent zastrzega sobie prawo do zmian parametrów technicznych bez wcześniejszego uprzedzenia. 2/7

9/125 - SC konektory µm typ PC 1x MM 50(62,5)/125 -SC kon.

3 Instalacja i ustawienia 1. Montaż umieścić po stronie centrali. umieścić po stronie modułu (klawiatury itp..) Konwertery zamontować w miejscu przeznaczenia, na równej powierzchni lub na szynie DIN Podłączyć zasilanie 12VDC między zaciski V+ i GND, podłączenie zasilania jest sygnalizowane zapaleniem żółtej diody LED POWER. Ochrona przepięciowa jest uziemiona przez zacisk GND. 5. Opis signalizacji LED PWR - zapalenie: detekcja zasilania LED LOCK - zapalenie: detekcja zwarcia stycznika - zapalenie: detekcja przerwania światłowodu - zapalenie: detekcja awarii zdalnego urządzenia LED DATA1 linia danych - mruganie czerwonej LED Tx - wysyłanie danych - mruganie zielonej Rx - odbiór danych LED DATA2 - linia danych - mruganie czerwonej LED Tx - wysyłanie danych - mruganie zielonej Rx - odbiór danych 3. Podłączyć włókno światłowodowe zakończone konektorem SC (PC). Po podłączeniu i zgaśnie dioda LED LOCK. Zasięg transmisji włóknem światłowodowym zmienia się wraz z ilością zestawów konwerterów. Suma odległości pomiędzy konwerterami dla włókna SM lub MM nie powinna przekraczać 6km. Ilość par konwerterów połączonych w szereg nie może być większa niż 4 pary. Przy układzie gwiazdy, do centrali możemy podłączyć maksymalnie 16 zestawów konwerterów. 4. Podłączyć przewody sygnałowe zgodnie z rysunkiem podanym przy typie systemu zabezpieczeń. Linie danych z centrali podłączyć do na zaciski DATA1 i DATA2. W razie potrzeby linie danych zakończyć ustawiając opór PULL-UP na zworkach xdw-pds tylko po stronie modułów. Tx -1310nm Rx -1550nm Tx -1550nm Rx -1310nm ZEM DATA BUS2 < VDC ZEM DATA BUS1 < VDC STYK max. 125VAC / 0,5A max. 60VDC / 0,3A W STANIE BEZ NAPIĘCIA, PRZY AWARII ZDALNEGO URZĄDENIA, PRZY PRZERWANIU ŚWIATŁOWODU ZWARTY COM I NO. PO URUCHOMIENIU I BEZ AWARII ZWARTY COM I NC. 3/7

Opis signalizacji LED PWR - zapalenie: detekcja zasilania LED LOCK - zapalenie: detekcja zwarcia stycznika - zapalenie: detekcja przerwania światłowodu - zapalenie: detekcja awarii zdalnego

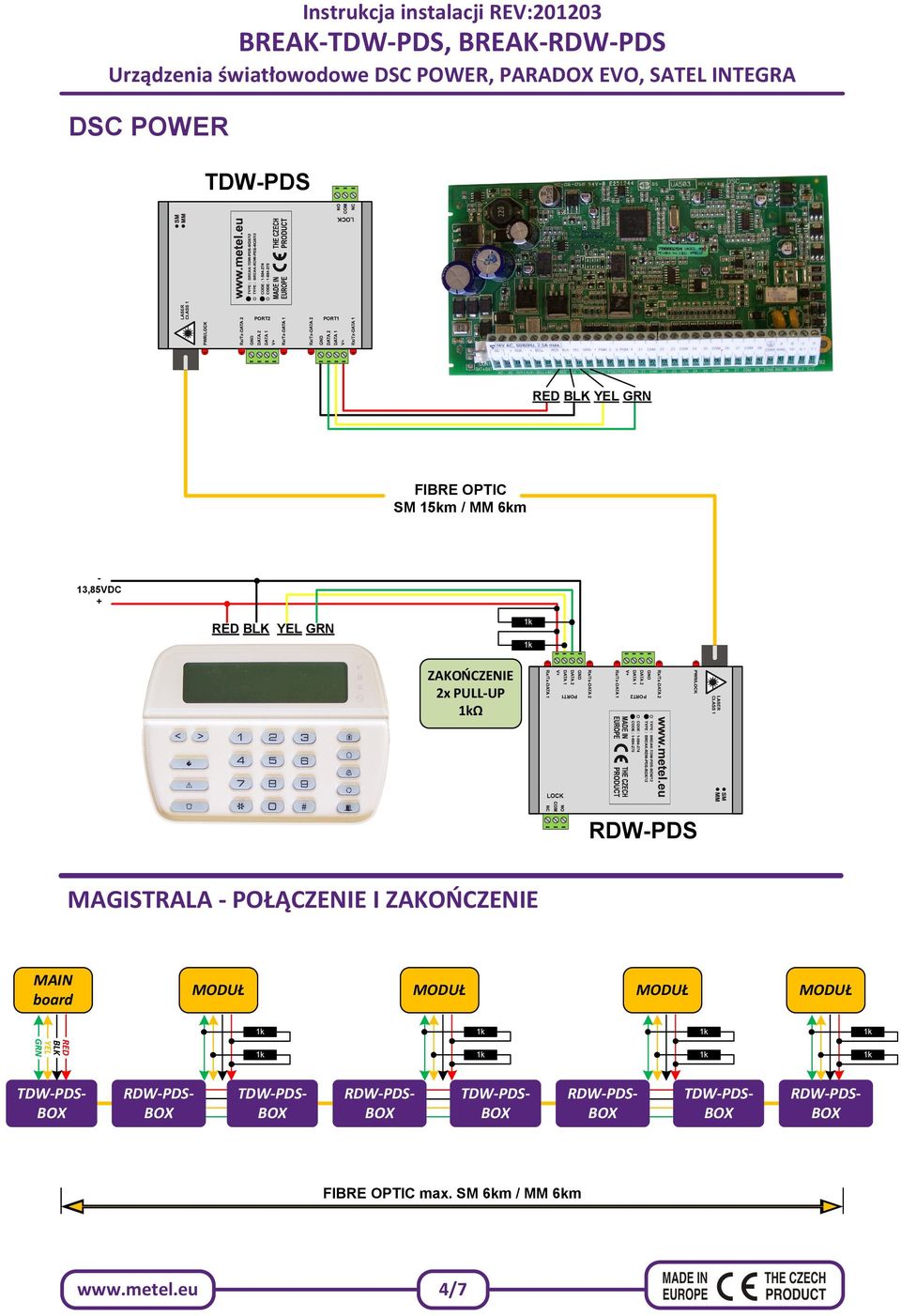

4 DSC POWER PORT2 PORT1 RED BLK YEL GRN FIBRE OPTIC SM 15km / MM 6km - 13,85VDC + RED BLK YEL GRN ZAKOŃCZENIE 2x PULL-UP Ω MAGISTRALA - POŁĄCZENIE I ZAKOŃCZENIE MAIN board MODUŁ MODUŁ MODUŁ MODUŁ FIBRE OPTIC max. SM 6km / MM 6km 4/7

MAGISTRALA - POŁĄCZENIE I ZAKOŃCZENIE MAIN board MODUŁ MODUŁ

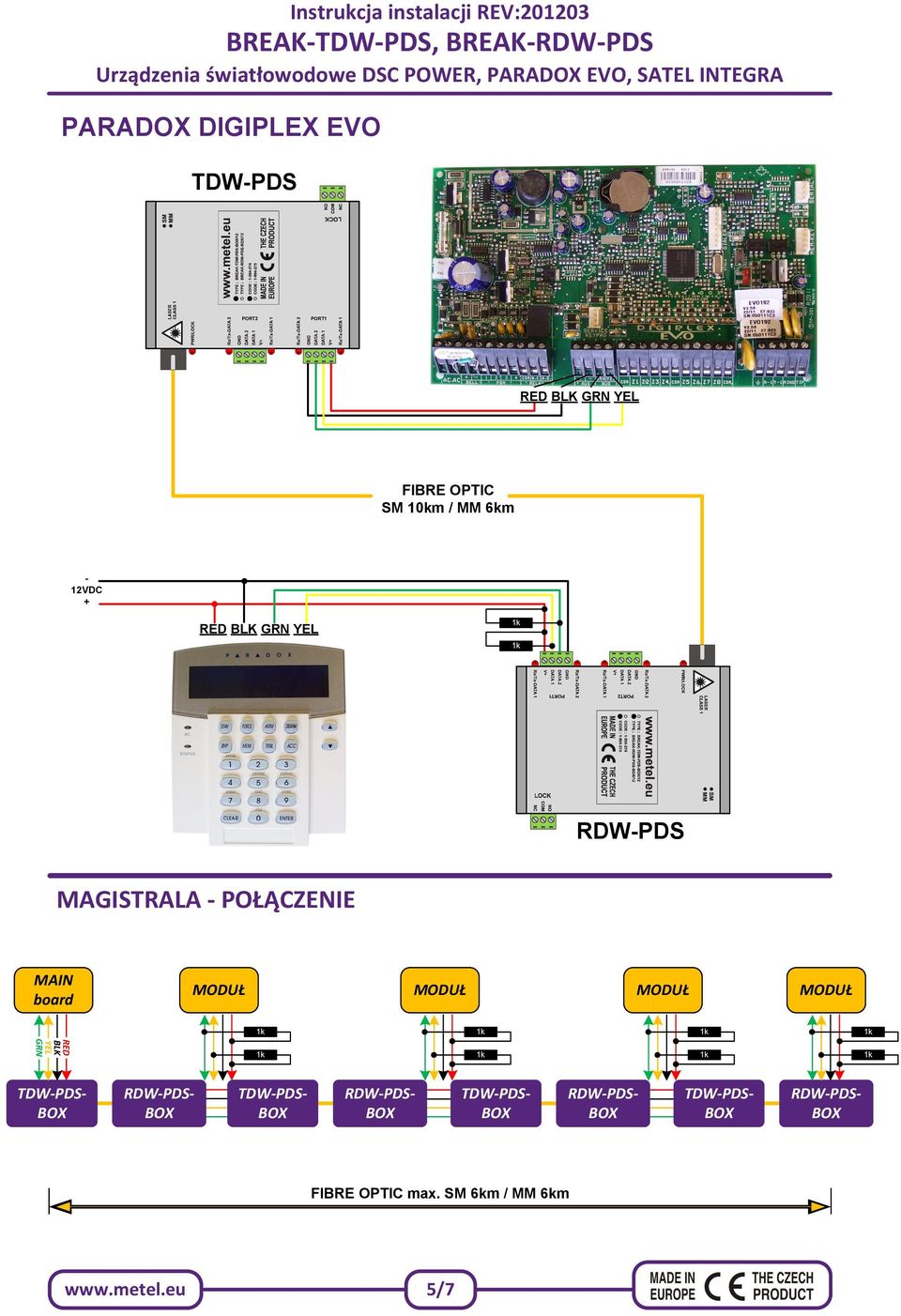

5 PARADOX DIGIPLEX EVO PORT2 PORT1 RED BLK GRN YEL FIBRE OPTIC SM 10km / MM 6km - 12VDC + RED BLK GRN YEL MAGISTRALA - POŁĄCZENIE MAIN board MODUŁ MODUŁ MODUŁ MODUŁ FIBRE OPTIC max. SM 6km / MM 6km 5/7

6 SATEL INTEGRA PORT2 PORT1 COM +KPD DTM CKM DT1 CK1 FIBRE OPTIC SM 6km / MM 6km EXPANDER EXPANDER +12V COM DAT CLK - 12VDC + +KPD COM CKM DTM MAIN board MAGISTRALA - POŁĄCZENIE MODUŁ MODUŁ MODUŁ MODUŁ FIBRE OPTIC max. SM 6km / MM 6km 6/7

+KPD COM CKM DTM MAIN board MAGISTRALA - POŁĄCZENIE MODUŁ

7 119,00 xdw-pds- xdw-pds- + DIN35-LOCK 109,00 30,00 73,00 73,00 REWIZJA: PDS, PULL-UP Ω 7/7
