1 Systemy Zabezpieczeń Bankowych Wojciech Pogorzałek Czytnik Kontroli Dostępu CZM 503/SC/1L CZM 503/SC/1P CZM 503/SC/1L/z CZM 503/SC/1P/z Dokumentacja Techniczno-Ruchowa Wersja 1.0 CZM 503/SC DTR (v1.0) Strona 1 / 10

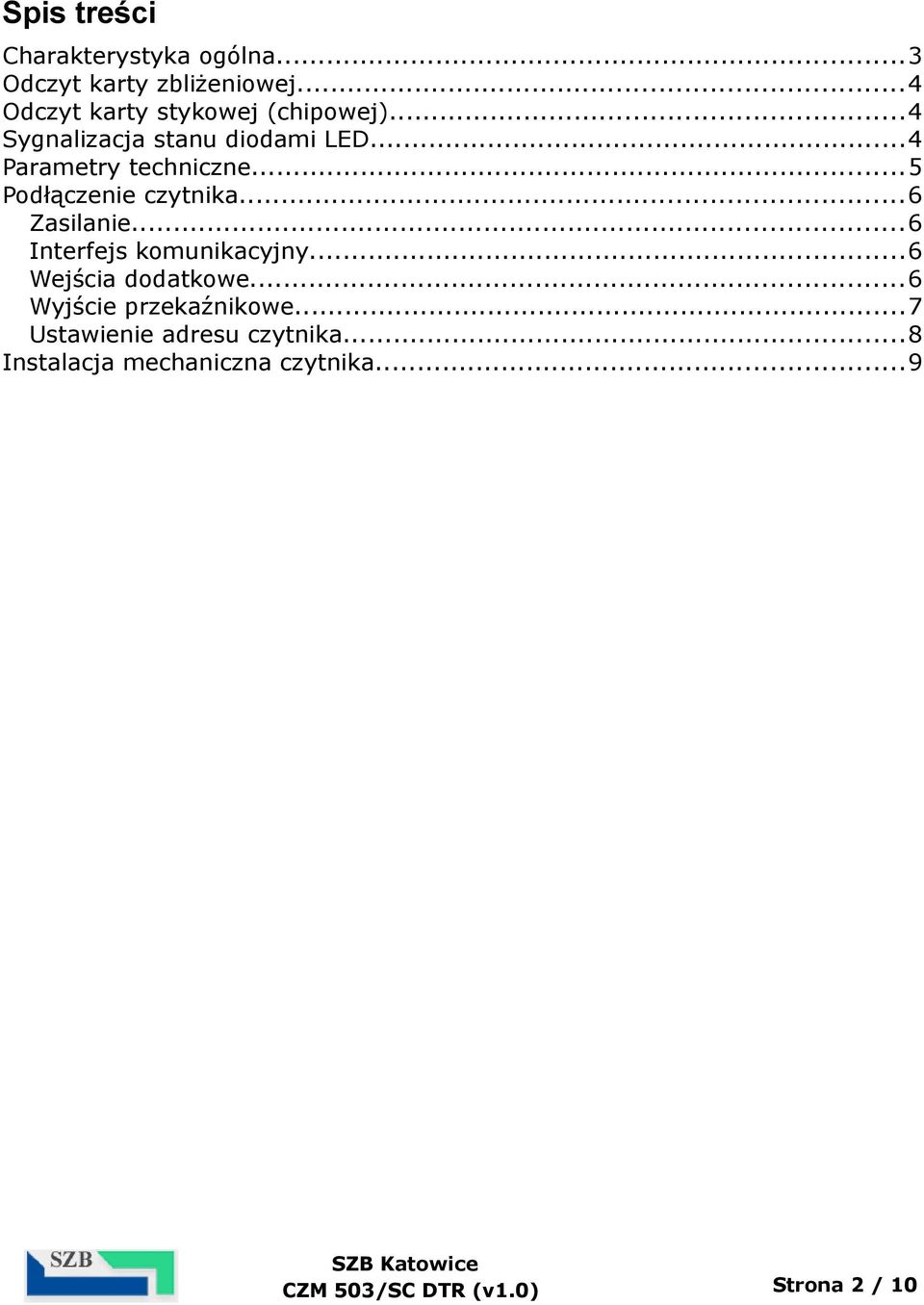

2 Spis treści Charakterystyka ogólna...3 Odczyt karty zbliżeniowej...4 Odczyt karty stykowej (chipowej)...4 Sygnalizacja stanu diodami LED...4 Parametry techniczne...5 Podłączenie czytnika...6 Zasilanie...6 Interfejs komunikacyjny...6 Wejścia dodatkowe...6 Wyjście przekaźnikowe...7 Ustawienie adresu czytnika...8 Instalacja mechaniczna czytnika...9 CZM 503/SC DTR (v1.0) Strona 2 / 10

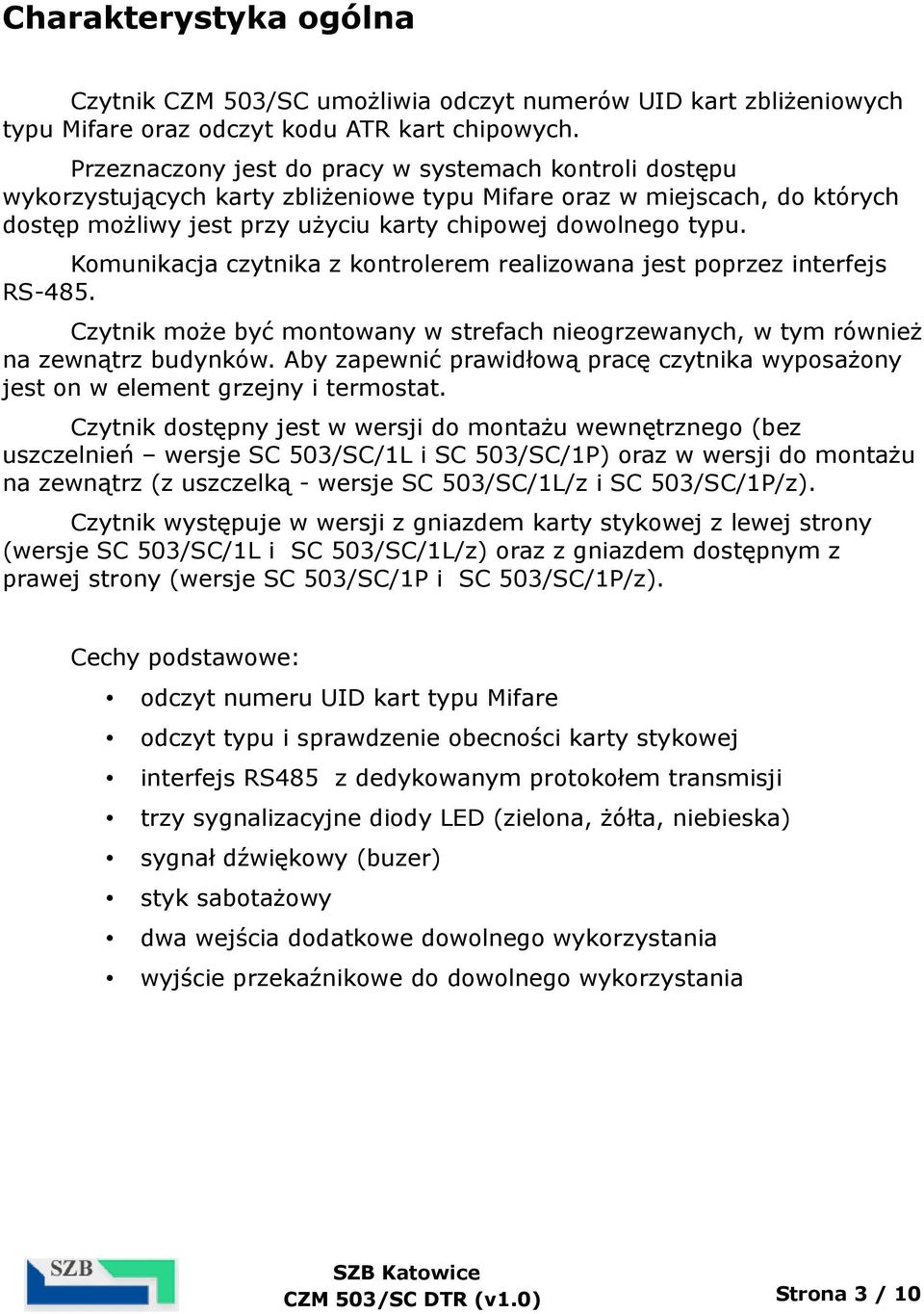

3 Charakterystyka ogólna Czytnik CZM 503/SC umożliwia odczyt numerów UID kart zbliżeniowych typu Mifare oraz odczyt kodu ATR kart chipowych. Przeznaczony jest do pracy w systemach kontroli dostępu wykorzystujących karty zbliżeniowe typu Mifare oraz w miejscach, do których dostęp możliwy jest przy użyciu karty chipowej dowolnego typu. Komunikacja czytnika z kontrolerem realizowana jest poprzez interfejs RS-485. Czytnik może być montowany w strefach nieogrzewanych, w tym również na zewnątrz budynków. Aby zapewnić prawidłową pracę czytnika wyposażony jest on w element grzejny i termostat. Czytnik dostępny jest w wersji do montażu wewnętrznego (bez uszczelnień wersje SC 503/SC/1L i SC 503/SC/1P) oraz w wersji do montażu na zewnątrz (z uszczelką - wersje SC 503/SC/1L/z i SC 503/SC/1P/z). Czytnik występuje w wersji z gniazdem karty stykowej z lewej strony (wersje SC 503/SC/1L i SC 503/SC/1L/z) oraz z gniazdem dostępnym z prawej strony (wersje SC 503/SC/1P i SC 503/SC/1P/z). Cechy podstawowe: odczyt numeru UID kart typu Mifare odczyt typu i sprawdzenie obecności karty stykowej interfejs RS485 z dedykowanym protokołem transmisji trzy sygnalizacyjne diody LED (zielona, żółta, niebieska) sygnał dźwiękowy (buzer) styk sabotażowy dwa wejścia dodatkowe dowolnego wykorzystania wyjście przekaźnikowe do dowolnego wykorzystania CZM 503/SC DTR (v1.0) Strona 3 / 10

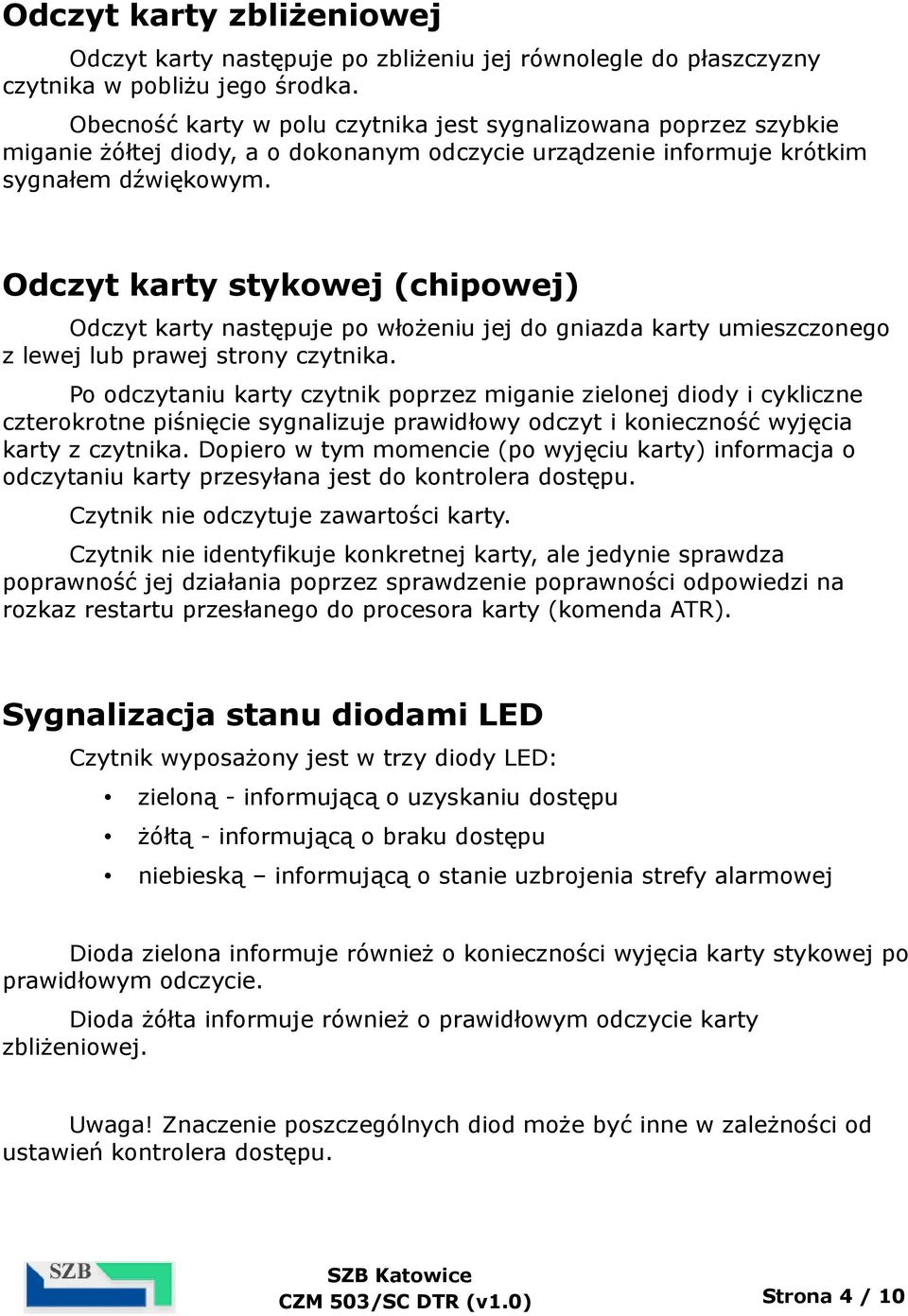

4 Odczyt karty zbliżeniowej Odczyt karty następuje po zbliżeniu jej równolegle do płaszczyzny czytnika w pobliżu jego środka. Obecność karty w polu czytnika jest sygnalizowana poprzez szybkie miganie żółtej diody, a o dokonanym odczycie urządzenie informuje krótkim sygnałem dźwiękowym. Odczyt karty stykowej (chipowej) Odczyt karty następuje po włożeniu jej do gniazda karty umieszczonego z lewej lub prawej strony czytnika. Po odczytaniu karty czytnik poprzez miganie zielonej diody i cykliczne czterokrotne piśnięcie sygnalizuje prawidłowy odczyt i konieczność wyjęcia karty z czytnika. Dopiero w tym momencie (po wyjęciu karty) informacja o odczytaniu karty przesyłana jest do kontrolera dostępu. Czytnik nie odczytuje zawartości karty. Czytnik nie identyfikuje konkretnej karty, ale jedynie sprawdza poprawność jej działania poprzez sprawdzenie poprawności odpowiedzi na rozkaz restartu przesłanego do procesora karty (komenda ATR). Sygnalizacja stanu diodami LED Czytnik wyposażony jest w trzy diody LED: zieloną - informującą o uzyskaniu dostępu żółtą - informującą o braku dostępu niebieską informującą o stanie uzbrojenia strefy alarmowej Dioda zielona informuje również o konieczności wyjęcia karty stykowej po prawidłowym odczycie. Dioda żółta informuje również o prawidłowym odczycie karty zbliżeniowej. Uwaga! Znaczenie poszczególnych diod może być inne w zależności od ustawień kontrolera dostępu. CZM 503/SC DTR (v1.0) Strona 4 / 10

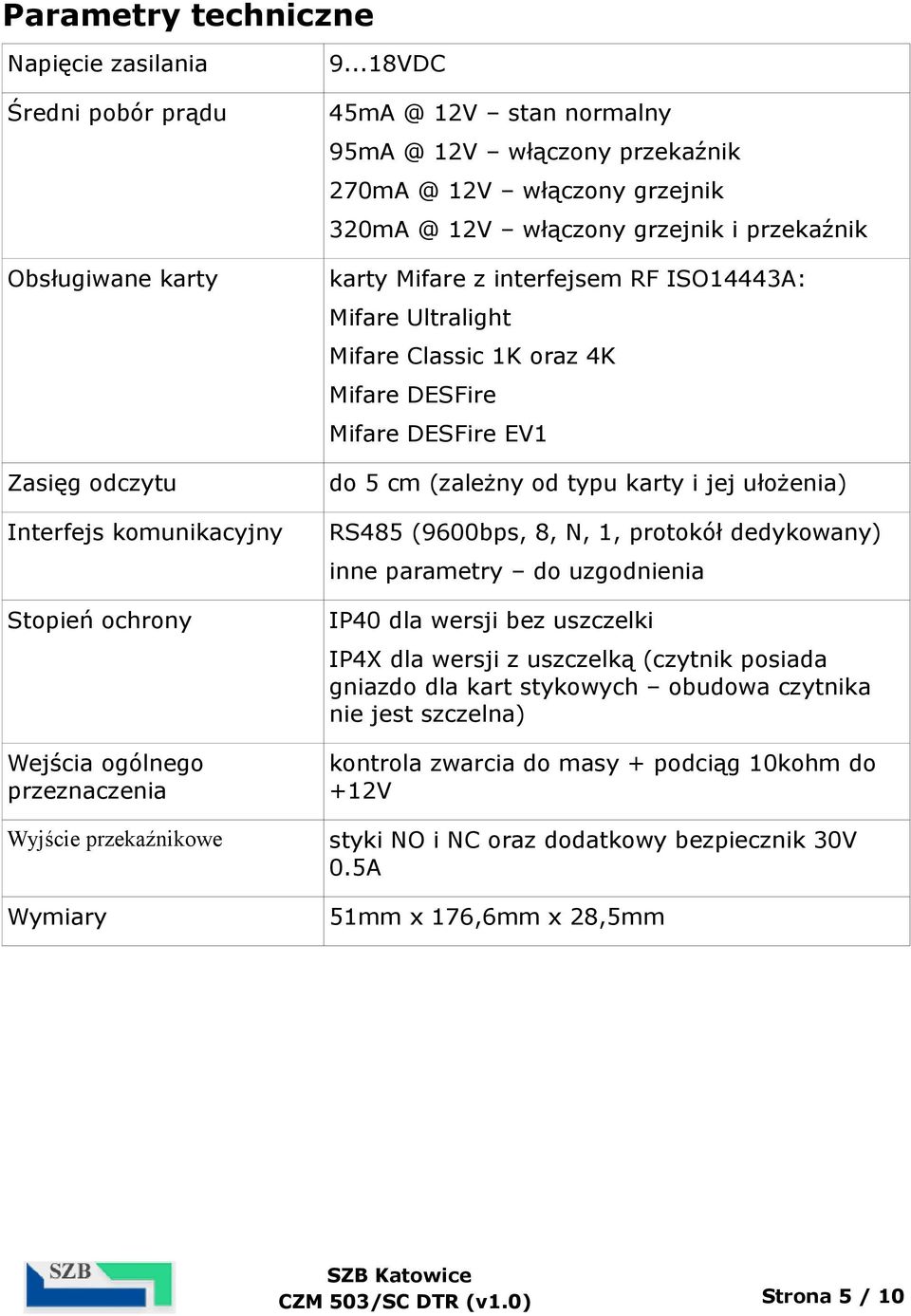

5 Parametry techniczne Napięcie zasilania Średni pobór prądu Obsługiwane karty Zasięg odczytu Interfejs komunikacyjny Stopień ochrony Wejścia ogólnego przeznaczenia Wyjście przekaźnikowe Wymiary VDC 12V stan normalny 12V włączony przekaźnik 12V włączony grzejnik 12V włączony grzejnik i przekaźnik karty Mifare z interfejsem RF ISO14443A: Mifare Ultralight Mifare Classic 1K oraz 4K Mifare DESFire Mifare DESFire EV1 do 5 cm (zależny od typu karty i jej ułożenia) RS485 (9600bps, 8, N, 1, protokół dedykowany) inne parametry do uzgodnienia IP40 dla wersji bez uszczelki IP4X dla wersji z uszczelką (czytnik posiada gniazdo dla kart stykowych obudowa czytnika nie jest szczelna) kontrola zwarcia do masy + podciąg 10kohm do +12V styki NO i NC oraz dodatkowy bezpiecznik 30V 0.5A 51mm x 176,6mm x 28,5mm CZM 503/SC DTR (v1.0) Strona 5 / 10

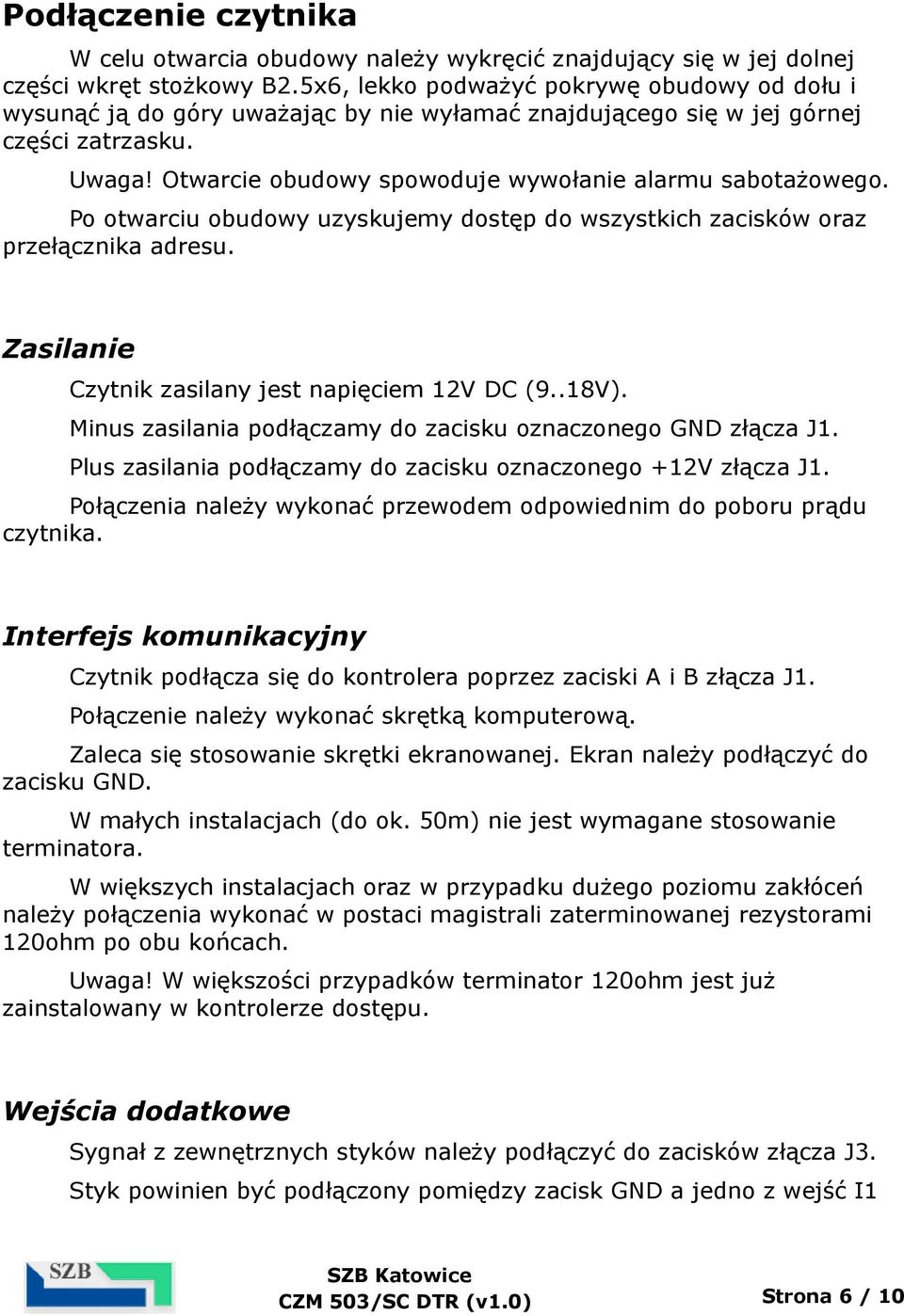

6 Podłączenie czytnika W celu otwarcia obudowy należy wykręcić znajdujący się w jej dolnej części wkręt stożkowy B2.5x6, lekko podważyć pokrywę obudowy od dołu i wysunąć ją do góry uważając by nie wyłamać znajdującego się w jej górnej części zatrzasku. Uwaga! Otwarcie obudowy spowoduje wywołanie alarmu sabotażowego. Po otwarciu obudowy uzyskujemy dostęp do wszystkich zacisków oraz przełącznika adresu. Zasilanie Czytnik zasilany jest napięciem 12V DC (9..18V). Minus zasilania podłączamy do zacisku oznaczonego GND złącza J1. Plus zasilania podłączamy do zacisku oznaczonego +12V złącza J1. Połączenia należy wykonać przewodem odpowiednim do poboru prądu czytnika. Interfejs komunikacyjny Czytnik podłącza się do kontrolera poprzez zaciski A i B złącza J1. Połączenie należy wykonać skrętką komputerową. Zaleca się stosowanie skrętki ekranowanej. Ekran należy podłączyć do zacisku GND. W małych instalacjach (do ok. 50m) nie jest wymagane stosowanie terminatora. W większych instalacjach oraz w przypadku dużego poziomu zakłóceń należy połączenia wykonać w postaci magistrali zaterminowanej rezystorami 120ohm po obu końcach. Uwaga! W większości przypadków terminator 120ohm jest już zainstalowany w kontrolerze dostępu. Wejścia dodatkowe Sygnał z zewnętrznych styków należy podłączyć do zacisków złącza J3. Styk powinien być podłączony pomiędzy zacisk GND a jedno z wejść I1 CZM 503/SC DTR (v1.0) Strona 6 / 10

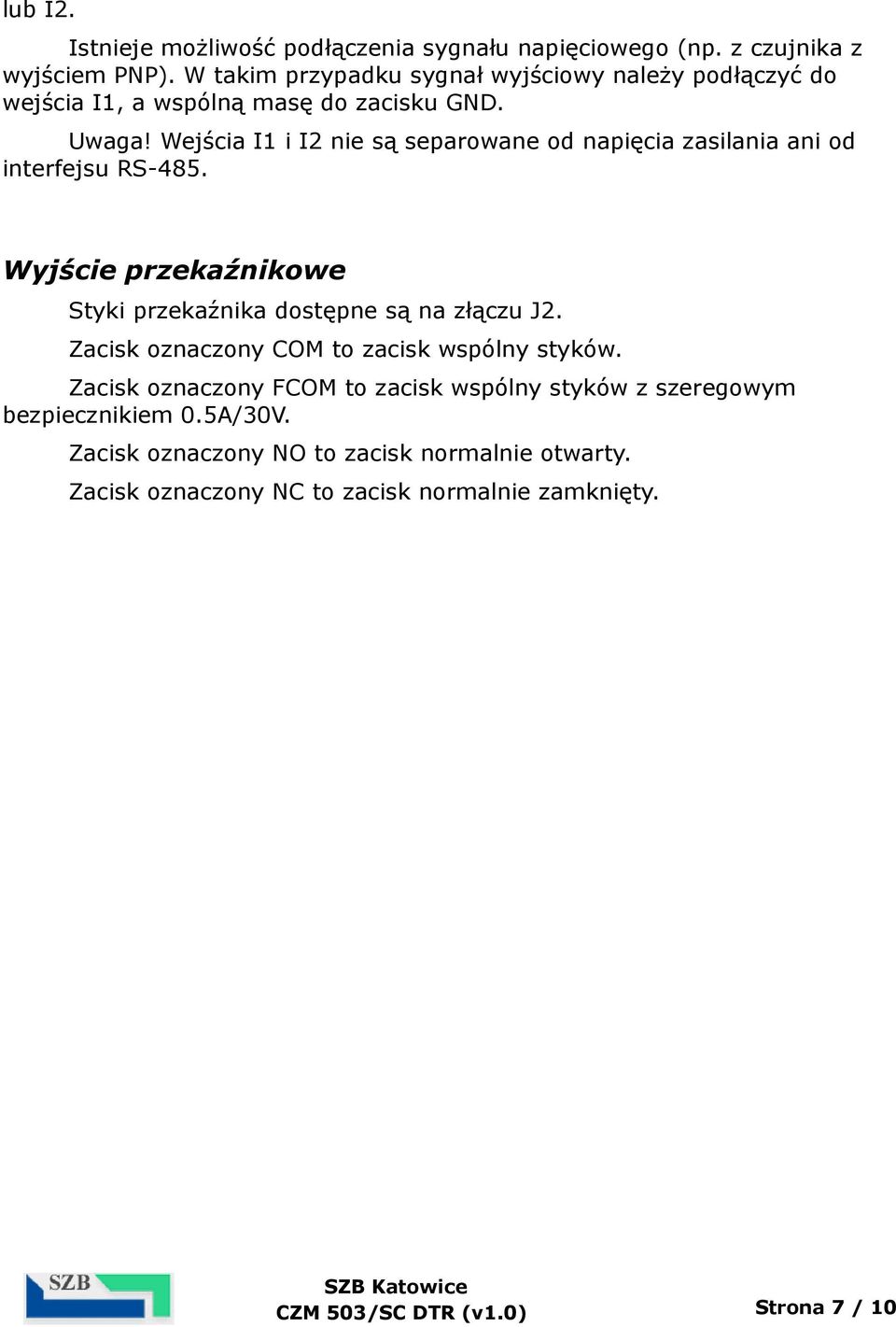

7 lub I2. Istnieje możliwość podłączenia sygnału napięciowego (np. z czujnika z wyjściem PNP). W takim przypadku sygnał wyjściowy należy podłączyć do wejścia I1, a wspólną masę do zacisku GND. Uwaga! Wejścia I1 i I2 nie są separowane od napięcia zasilania ani od interfejsu RS-485. Wyjście przekaźnikowe Styki przekaźnika dostępne są na złączu J2. Zacisk oznaczony COM to zacisk wspólny styków. Zacisk oznaczony FCOM to zacisk wspólny styków z szeregowym bezpiecznikiem 0.5A/30V. Zacisk oznaczony NO to zacisk normalnie otwarty. Zacisk oznaczony NC to zacisk normalnie zamknięty. CZM 503/SC DTR (v1.0) Strona 7 / 10

8 Ustawienie adresu czytnika Po otwarciu obudowy czytnika dostępne są zaciski umożliwiające podłączenie zasilania, transmisji, wejść oraz wyjścia przekaźnikowego. Dodatkowo pod pokrywą znajduje się przełącznik pozwalający na wybór adresu czytnika na magistrali oraz zmianę niektórych parametrów. Przeznaczenie poszczególnych pozycji przełącznika przedstawione jest w poniższej tabeli. Pozycje Znaczenie Uwagi 1..2 Adres na magistrali: 00 = = = = 15 xy to odpowiednio x- pozycja 1, y-pozycja 2 0 oznacza OFF, 1 oznacza ON 3 Ustawienie trybu (kolejności) przesyłania bajtów kodu karty Mifare OFF tryb REVERSE ON tryb NORMAL 4 Załączenie diody kontrolnej wskazującej prawidłowe zasilanie OFF dioda zgaszona ON dioda zapalona Adres odczytywany jest w momencie włączenia zasilania czytnika. Zmiana adresu wymaga po ustawieniu ponownego odłączenia i podłączenia zasilania Zmiana możliwa w trakcie działania czytnika Ustawienia na wszystkich czytnikach w całym systemie muszą być zgodne Dioda służy jedynie jako pomoc w sytuacji braku działania czytnika pozwalając skontrolować poprawność podłączenia zasilania CZM 503/SC DTR (v1.0) Strona 8 / 10

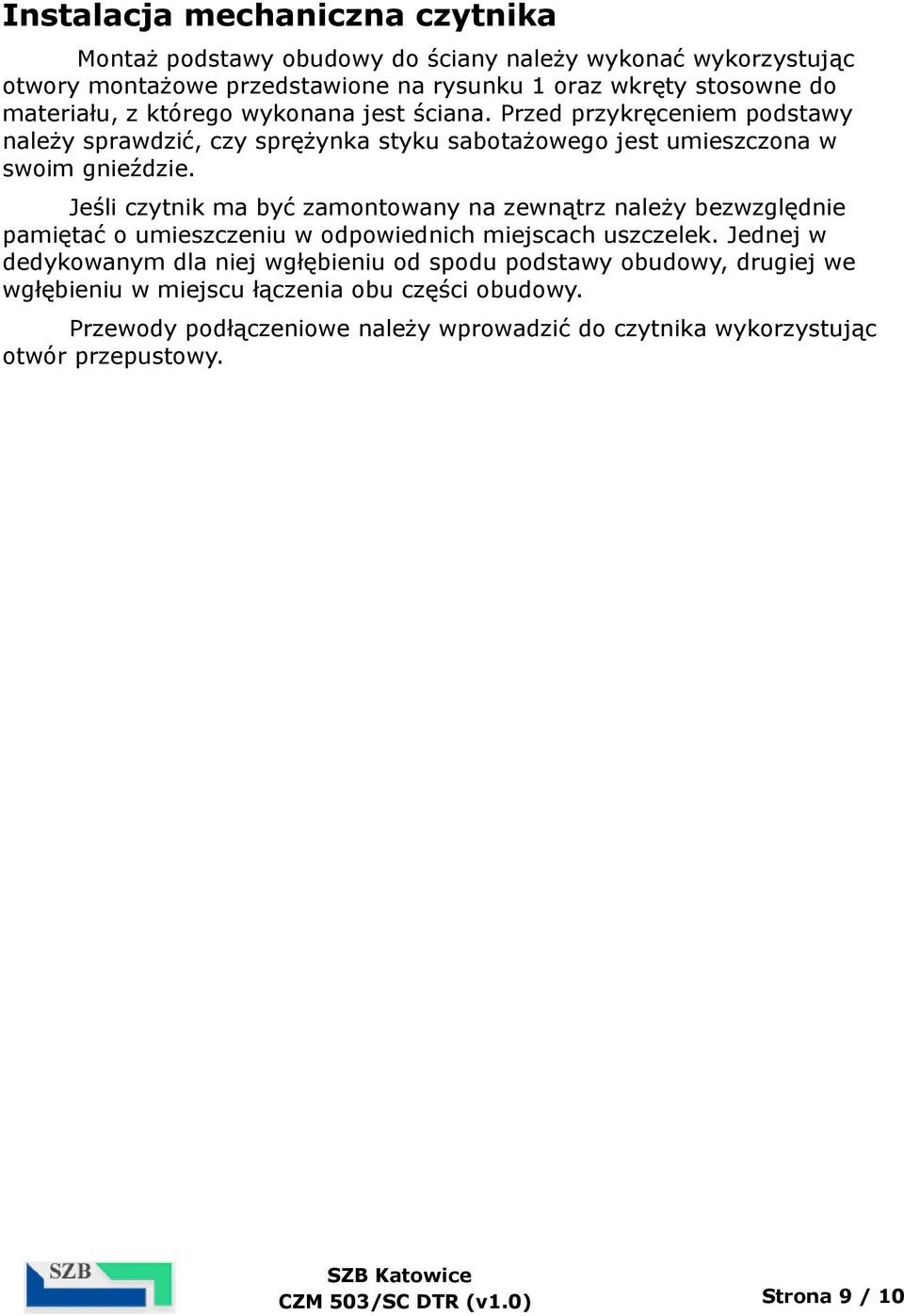

9 Instalacja mechaniczna czytnika Montaż podstawy obudowy do ściany należy wykonać wykorzystując otwory montażowe przedstawione na rysunku 1 oraz wkręty stosowne do materiału, z którego wykonana jest ściana. Przed przykręceniem podstawy należy sprawdzić, czy sprężynka styku sabotażowego jest umieszczona w swoim gnieździe. Jeśli czytnik ma być zamontowany na zewnątrz należy bezwzględnie pamiętać o umieszczeniu w odpowiednich miejscach uszczelek. Jednej w dedykowanym dla niej wgłębieniu od spodu podstawy obudowy, drugiej we wgłębieniu w miejscu łączenia obu części obudowy. Przewody podłączeniowe należy wprowadzić do czytnika wykorzystując otwór przepustowy. CZM 503/SC DTR (v1.0) Strona 9 / 10

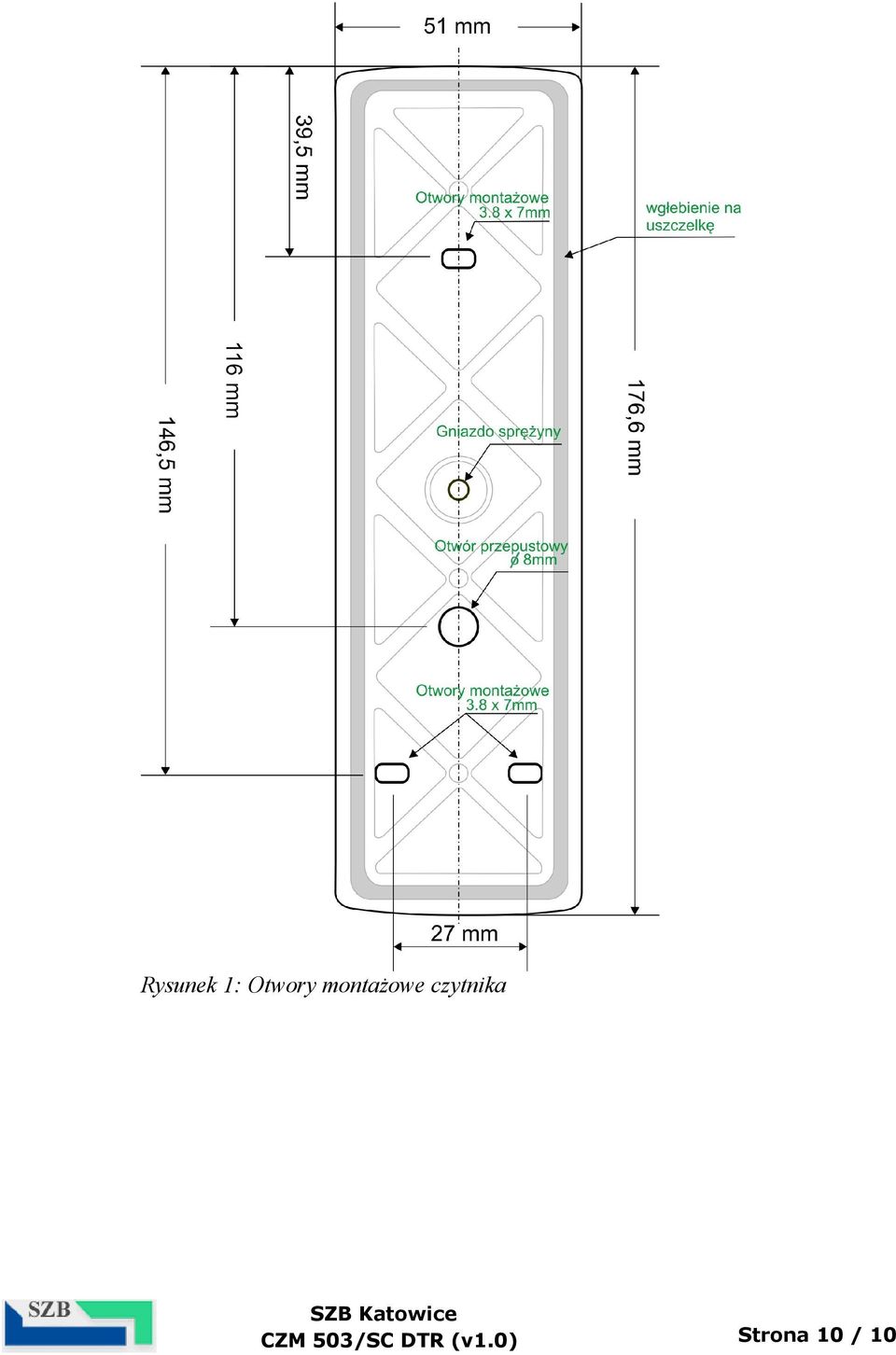

10 Rysunek 1: Otwory montażowe czytnika CZM 503/SC DTR (v1.0) Strona 10 / 10
