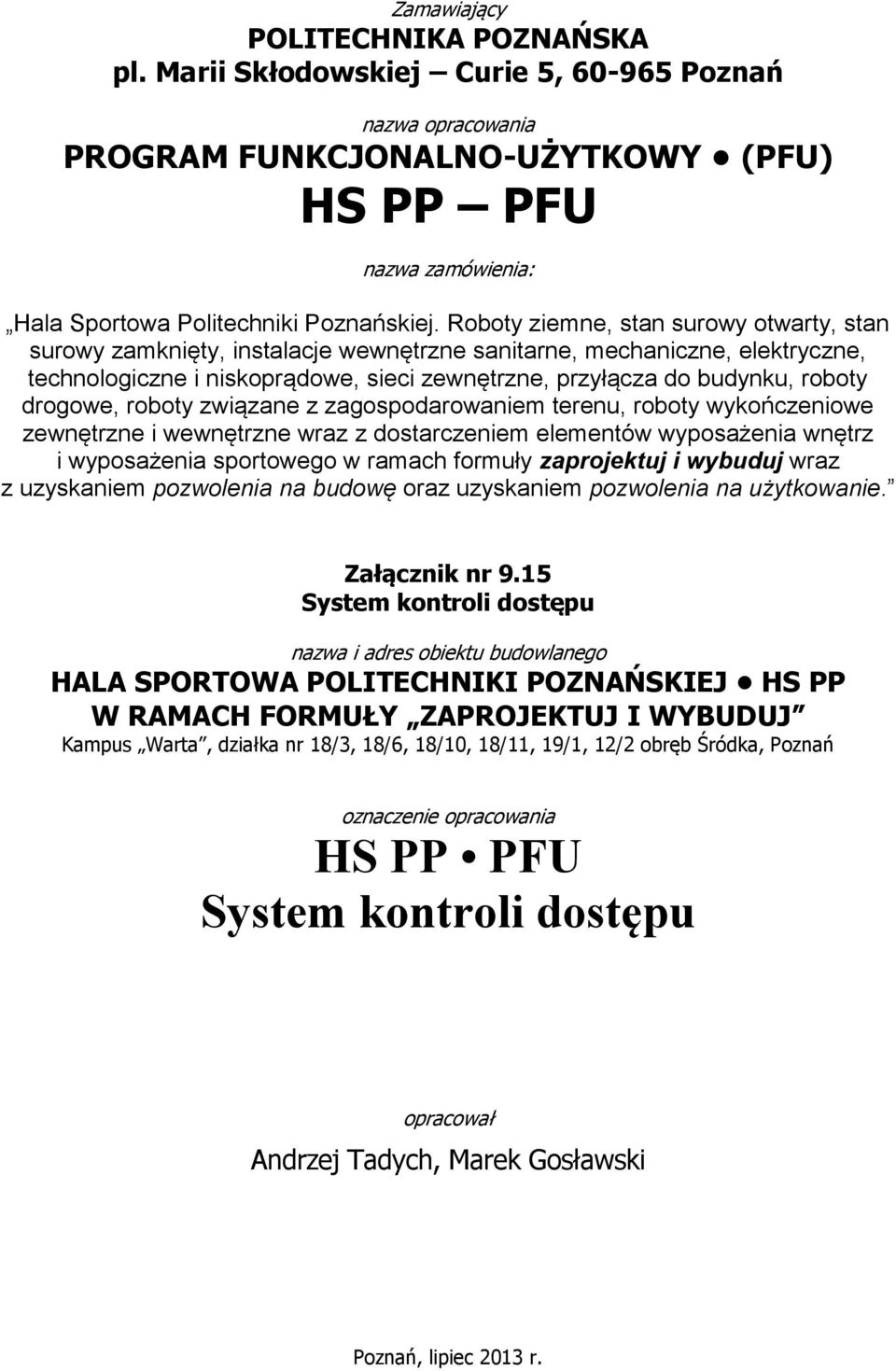

1 Zamawiający POLITECHNIKA POZNAŃSKA pl. Marii Skłodowskiej Curie 5, Poznań nazwa opracowania PROGRAM FUNKCJONALNO-UŻYTKOWY (PFU) HS PP PFU nazwa zamówienia: Hala Sportowa Politechniki Poznańskiej. Roboty ziemne, stan surowy otwarty, stan surowy zamknięty, instalacje wewnętrzne sanitarne, mechaniczne, elektryczne, technologiczne i niskoprądowe, sieci zewnętrzne, przyłącza do budynku, roboty drogowe, roboty związane z zagospodarowaniem terenu, roboty wykończeniowe zewnętrzne i wewnętrzne wraz z dostarczeniem elementów wyposażenia wnętrz i wyposażenia sportowego w ramach formuły zaprojektuj i wybuduj wraz z uzyskaniem pozwolenia na budowę oraz uzyskaniem pozwolenia na użytkowanie. Załącznik nr 9.15 System kontroli dostępu nazwa i adres obiektu budowlanego HALA SPORTOWA POLITECHNIKI POZNAŃSKIEJ HS PP W RAMACH FORMUŁY ZAPROJEKTUJ I WYBUDUJ Kampus Warta, działka nr 18/3, 18/6, 18/10, 18/11, 19/1, 12/2 obręb Śródka, Poznań oznaczenie opracowania HS PP PFU System kontroli dostępu opracował Andrzej Tadych, Marek Gosławski Poznań, lipiec 2013 r.

2 Spis treści Kody CPV: Przedmiot zamówienia Podstawa opracowania Część opisowa Przedmiot opracowania Charakterystyczne parametry obiektu budowlanego Ogólne właściwości funkcjonalno-użytkowe Zadania systemu Funkcje systemu Wymagania dotyczące przejść, rodzaje przejść Kontroler przejścia Czytnik wejściowy/wyjściowy Przycisk wyjścia Przycisk wyjścia awaryjnego Kontaktron Elektrozaczep lub elektromagnes Sygnalizacja Zewnętrzny układ sterujący Samozamykacz Bariery/szlabany Domofony Nośnik uprawnień Topologia systemu kontroli dostępu Wymagania dotyczące rozbudowy lub integracji z istniejącym systemem Przejścia objęte systemem kontroli dostępu Wymagania dotyczące współpracy z domofonami Wymagania dotyczące zasilania Wymagania dotyczące połączenia urządzeń Wymagania dotyczące współpracy z innymi systemami Zewnętrzne układy sterujące Wymagania dla stolarki i ślusarki Pozostałe wymagania Projekty Instrukcje, licencje Szkolenia Część informacyjna PFU System kontroli dostępu strona 2/25

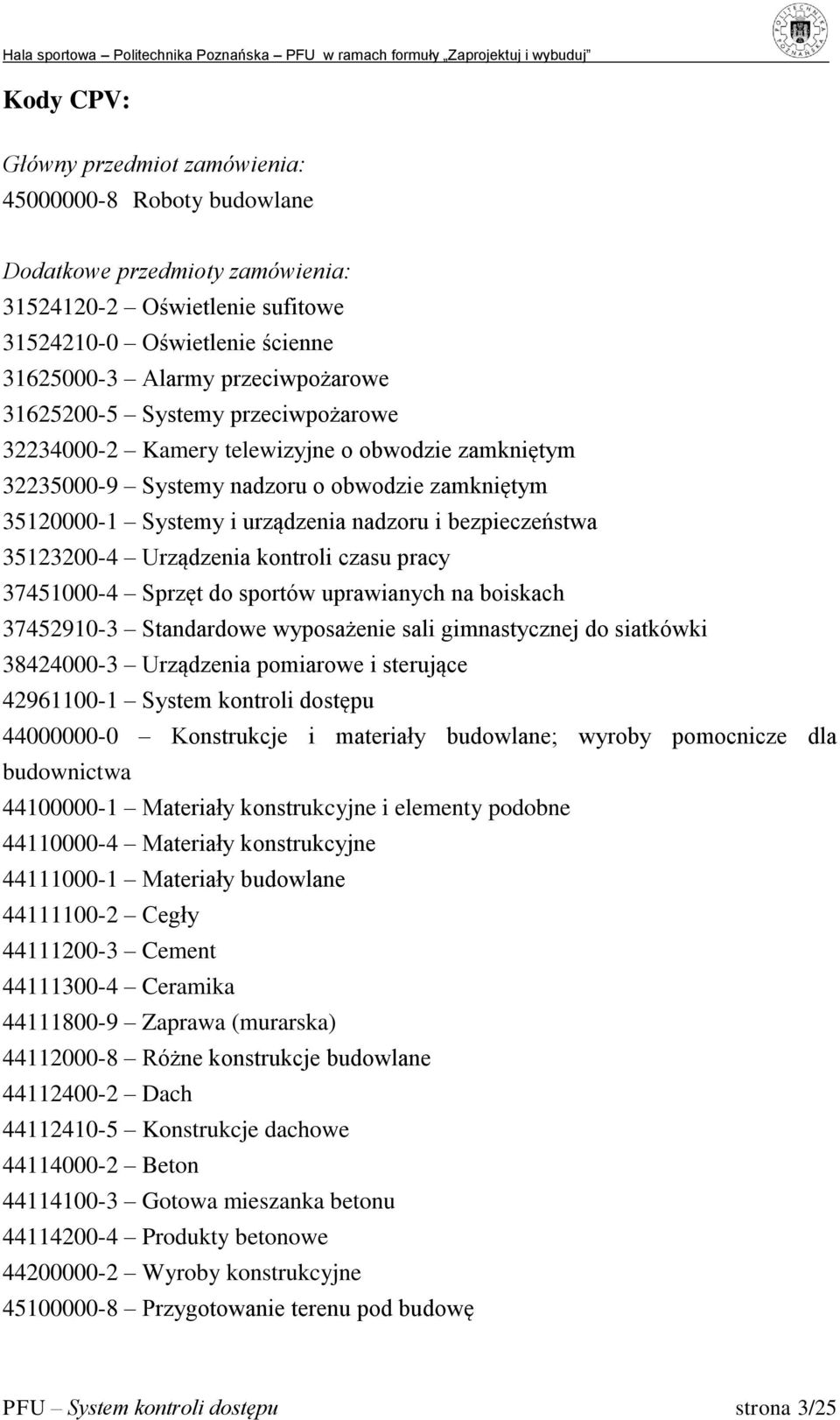

3 Kody CPV: Główny przedmiot zamówienia: Roboty budowlane Dodatkowe przedmioty zamówienia: Oświetlenie sufitowe Oświetlenie ścienne Alarmy przeciwpożarowe Systemy przeciwpożarowe Kamery telewizyjne o obwodzie zamkniętym Systemy nadzoru o obwodzie zamkniętym Systemy i urządzenia nadzoru i bezpieczeństwa Urządzenia kontroli czasu pracy Sprzęt do sportów uprawianych na boiskach Standardowe wyposażenie sali gimnastycznej do siatkówki Urządzenia pomiarowe i sterujące System kontroli dostępu Konstrukcje i materiały budowlane; wyroby pomocnicze dla budownictwa Materiały konstrukcyjne i elementy podobne Materiały konstrukcyjne Materiały budowlane Cegły Cement Ceramika Zaprawa (murarska) Różne konstrukcje budowlane Dach Konstrukcje dachowe Beton Gotowa mieszanka betonu Produkty betonowe Wyroby konstrukcyjne Przygotowanie terenu pod budowę PFU System kontroli dostępu strona 3/25

4 Roboty w zakresie burzenia i rozbiórki obiektów budowlanych :roboty ziemne Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty w zakresie usuwania gruzu Roboty w zakresie stabilizacji gruntu Roboty w zakresie odwadniania gruntu Badanie gruntu Roboty w zakresie kształtowania terenu Roboty na placu budowy Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty budowlane w zakresie budynków Roboty budowlane w zakresie budowy wypoczynkowych, sportowych, kulturalnych, hotelowych i restauracyjnych obiektów budowlanych Roboty budowlane w zakresie budowy obiektów sportowych Roboty budowlane związane z salami gimnastycznymi Roboty budowlane związane z halami sportowymi Roboty budowlane w zakresie budowy obiektów budowlanych związanych ze szkolnictwem wyższym Roboty budowlane w zakresie politechnik Roboty budowlane w zakresie konstrukcji Montaż konstrukcji metalowych Instalowanie konstrukcji metalowych Roboty konstrukcyjne Roboty konstrukcyjne z wykorzystaniem stali Roboty budowlane w zakresie parkingów Konstrukcje z betonu zbrojonego Montaż i wznoszenie gotowych konstrukcji Roboty budowlane w zakresie budowy rurociągów Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Roboty w zakresie dróg Roboty budowlane w zakresie dróg dojazdowych Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne PFU System kontroli dostępu strona 4/25

5 Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Wykonywanie konstrukcji dachowych Wykonywanie pokryć dachowych specjalne roboty budowlane inne, niż dachowe Roboty przy wznoszeniu rusztowań Fundamentowanie Wbijanie pali Betonowanie Zbrojenie Betonowanie konstrukcji Wznoszenie konstrukcji budynków Roboty przy wbijaniu pali Roboty murarskie i murowe Roboty kamieniarskie Cięcie kamienia Ściany nośne Kamieniarskie roboty wykończeniowe Roboty instalacyjne w budynkach Roboty instalacyjne Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Roboty w zakresie instalacji elektrycznych Instalowanie przeciwpożarowych systemów alarmowych Instalowanie przeciwwłamaniowych systemów alarmowych Ochrona odgromowa Instalowanie infrastruktury okablowania Instalowanie okablowania komputerowego Instalacyjne roboty elektrotechniczne Instalacje zasilania elektrycznego Instalacje niskiego napięcia Instalowanie systemów oświetleniowych i sygnalizacyjnych Instalowanie urządzeń oświetlenia zewnętrznego Inne instalacje elektryczne Roboty izolacyjne Roboty w zakresie okładziny tynkowej PFU System kontroli dostępu strona 5/25

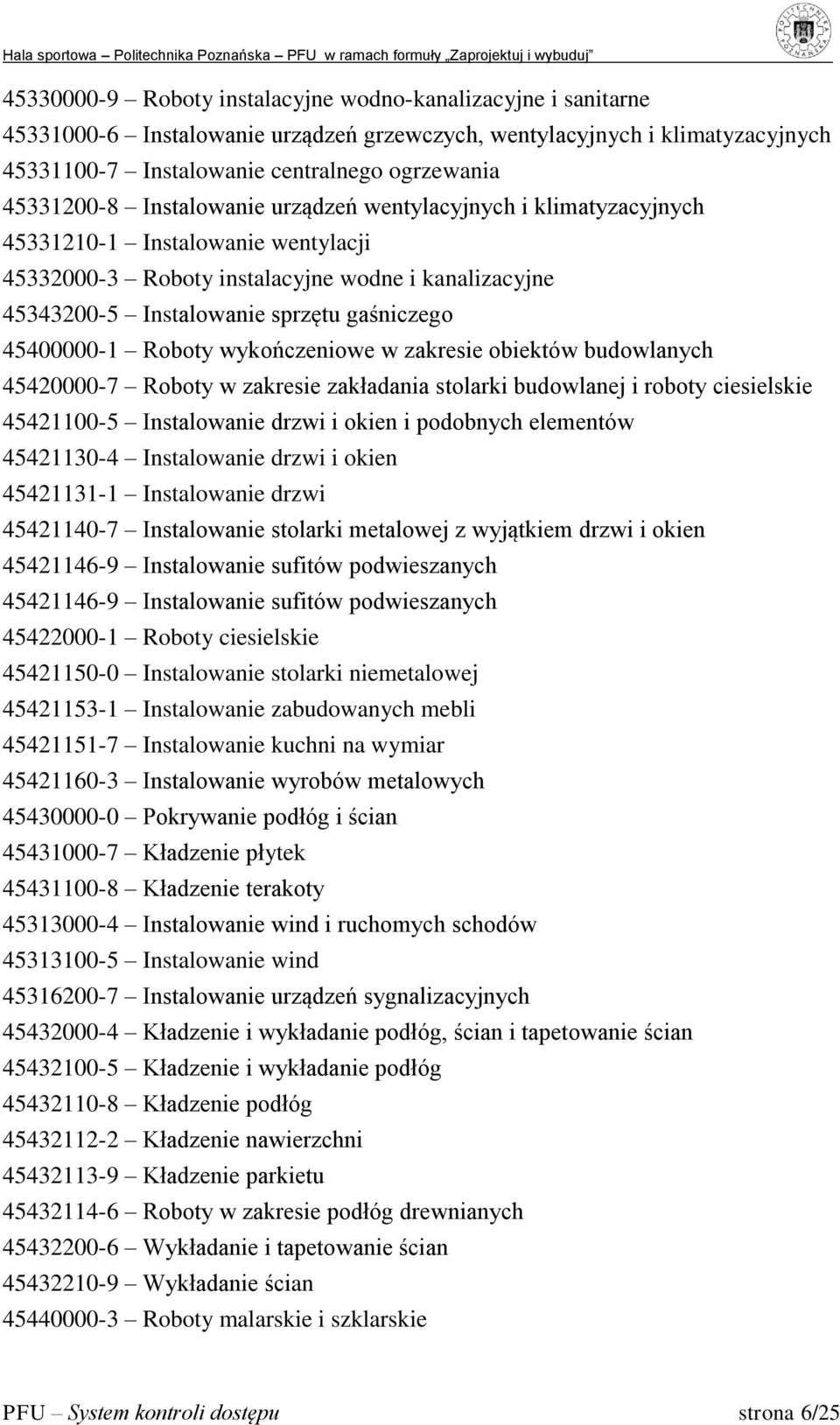

6 Roboty instalacyjne wodno-kanalizacyjne i sanitarne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Instalowanie centralnego ogrzewania Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Instalowanie wentylacji Roboty instalacyjne wodne i kanalizacyjne Instalowanie sprzętu gaśniczego Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie zakładania stolarki budowlanej i roboty ciesielskie Instalowanie drzwi i okien i podobnych elementów Instalowanie drzwi i okien Instalowanie drzwi Instalowanie stolarki metalowej z wyjątkiem drzwi i okien Instalowanie sufitów podwieszanych Instalowanie sufitów podwieszanych Roboty ciesielskie Instalowanie stolarki niemetalowej Instalowanie zabudowanych mebli Instalowanie kuchni na wymiar Instalowanie wyrobów metalowych Pokrywanie podłóg i ścian Kładzenie płytek Kładzenie terakoty Instalowanie wind i ruchomych schodów Instalowanie wind Instalowanie urządzeń sygnalizacyjnych Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Kładzenie i wykładanie podłóg Kładzenie podłóg Kładzenie nawierzchni Kładzenie parkietu Roboty w zakresie podłóg drewnianych Wykładanie i tapetowanie ścian Wykładanie ścian Roboty malarskie i szklarskie PFU System kontroli dostępu strona 6/25

7 Roboty szklarskie Nakładanie powierzchni kryjących Roboty malarskie Malowanie budowli i zakładanie okładzin ochronnych Malowanie budowli Roboty elewacyjne Roboty budowlane wykończeniowe, pozostałe Dekorowanie Zakładanie paneli Pakiety oprogramowania do zarządzania urządzeniami Usługi instalowania sprzętu przeciwpożarowego Usługi architektoniczne, budowlane, inżynieryjne i kontrolne Usługi profesjonalne w zakresie architektury i inżynierii Usługi projektowe Usługi projektowania architektonicznego Nadzór nad robotami budowlanymi Usługi inżynieryjne w zakresie projektowania Usługi inżynieryjne w zakresie projektowania Usługi projektowania fundamentów Usługi projektowania konstrukcji nośnych Geotechniczne usługi inżynieryjne Usługi projektowania wnętrz Usługi projektowania mebli Roboty budowlane w zakresie kantyn PFU System kontroli dostępu strona 7/25

8 1 Przedmiot zamówienia Przedmiotem zamówienia jest realizacja zadania pn. Hala Sportowa Politechniki Poznańskiej. Roboty ziemne, stan surowy otwarty, stan surowy zamknięty, instalacje wewnętrzne sanitarne, mechaniczne, technologiczne i niskoprądowe, sieci zewnętrzne, przyłącza do budynku, roboty drogowe, roboty związane z zagospodarowaniem terenu, roboty wykończeniowe wraz z dostarczeniem elementów wyposażenia sportowego w ramach formuły zaprojektuj i wybuduj wraz z uzyskaniem pozwolenia na budowę oraz uzyskaniem pozwolenia na użytkowanie. Niniejsze PFU opisuje część ogólnego zadania składającego się z: a) wykonania Projektu Wykonawczego z zakresu systemu kontroli dostępu: 4 egzemplarze wersji papierowej oraz 4 egzemplarze wersji elektronicznej b) wykonania wszystkich prac (dostawa i montaż urządzeń, wykonanie połączeń, konfiguracja urządzeń, uruchomienie systemu, itp.) zgodnie z zaakceptowanym przez Zamawiającego Projektem Wykonawczym, c) opracowania Specyfikacji Wykonania i Odbioru Robót, d) wykonania Dokumentacji Powykonawczej dla systemu kontroli dostępu z naniesionymi zmianami do Projektu Wykonawczego: 4 egzemplarze wersji papierowej oraz 4 egzemplarze wersji elektronicznej. Projekty, jak i realizacja Inwestycji na wszystkich etapach podlegają weryfikacji przez Zamawiającego zgodnie z opisem w SIWZ. Wszystkie dokumenty przetargowe należy czytać i traktować jako całość opisującą szczegółowo całe zadanie. 1.1 Podstawa opracowania Podstawą opracowania niniejszego PFU było wykorzystanie następujących dokumentacji oraz opracowań: koncepcji architektonicznej obiektu, ustalenia z Zamawiającym, ustalenia międzybranżowe oraz z docelowym użytkownikiem obiektu, programy funkcjonalno-użytkowe (PFU) pozostałych branż, wytyczne ochrony przeciwpożarowej, obowiązujące normy i przepisy. PFU System kontroli dostępu strona 8/25

9 2 Część opisowa 2.1 Przedmiot opracowania Przedmiotem opracowania jest szczegółowy Program Funkcjonalno-Użytkowy (PFU) instalacji kontroli dostępu w budynku Hali Sportowej Politechniki Poznańskiej. Niniejsze opracowanie uwzględnia ogólne wymagania eksploatacyjno ruchowe oraz funkcjonalne stawiane przed systemem kontroli dostępu w Hali Sportowej oraz z powiązaniami z instalacjami w innych budynkach w obrębie kampusu Warta Politechniki Poznańskiej. 2.2 Charakterystyczne parametry obiektu budowlanego Patrz opracowanie: SIWZ pkt 3 oraz branżowe PFU Architektura i zagospodarowanie terenu. 2.3 Ogólne właściwości funkcjonalno-użytkowe W budynku Hali Sportowej przewidziany jest system kontroli dostępu. System należy zaprojektować jako rozbudowa systemu eksploatowanego przez Politechnikę Poznańską w innych obiektach lub uwzględnić integrację z systemem eksploatowanym przez Politechnikę Poznańską Zadania systemu System kontroli dostępu: porządkuje ruch osobowy osób przebywających w obiekcie, ogranicza osobom nieuprawnionym dostęp do chronionych pomieszczeń, umożliwia monitorowanie stanów w obiekcie oraz alarmuje w przypadku wystąpienia stanu niepożądanego, ułatwia odtwarzanie przebiegu zdarzenia po jego zaistnieniu. Ponadto system kontroli dostępu: współpracuje z systemami bezpieczeństwa i automatyki budynku użytkowanymi w Politechnice Poznańskiej, PFU System kontroli dostępu strona 9/25

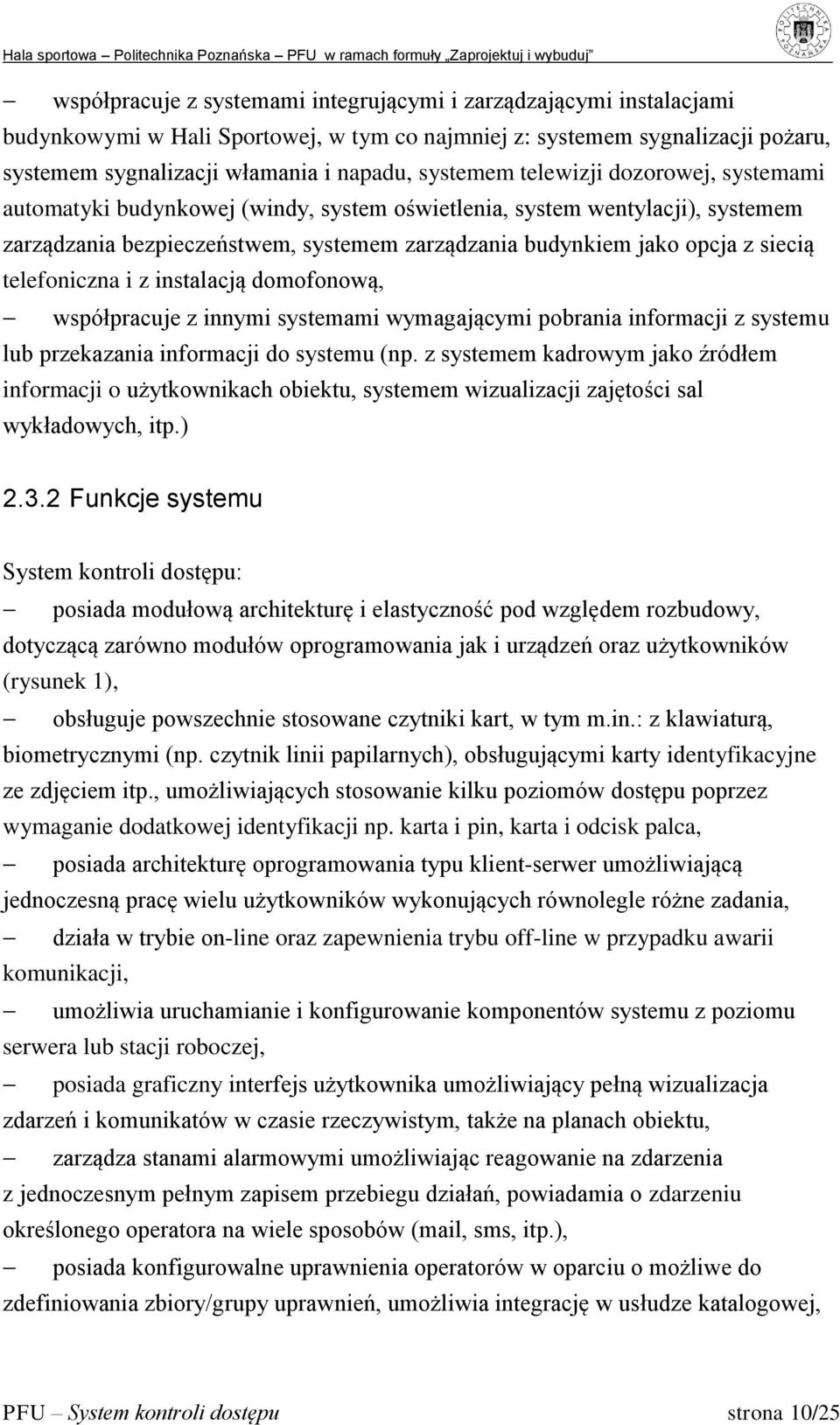

10 współpracuje z systemami integrującymi i zarządzającymi instalacjami budynkowymi w Hali Sportowej, w tym co najmniej z: systemem sygnalizacji pożaru, systemem sygnalizacji włamania i napadu, systemem telewizji dozorowej, systemami automatyki budynkowej (windy, system oświetlenia, system wentylacji), systemem zarządzania bezpieczeństwem, systemem zarządzania budynkiem jako opcja z siecią telefoniczna i z instalacją domofonową, współpracuje z innymi systemami wymagającymi pobrania informacji z systemu lub przekazania informacji do systemu (np. z systemem kadrowym jako źródłem informacji o użytkownikach obiektu, systemem wizualizacji zajętości sal wykładowych, itp.) Funkcje systemu System kontroli dostępu: posiada modułową architekturę i elastyczność pod względem rozbudowy, dotyczącą zarówno modułów oprogramowania jak i urządzeń oraz użytkowników (rysunek 1), obsługuje powszechnie stosowane czytniki kart, w tym m.in.: z klawiaturą, biometrycznymi (np. czytnik linii papilarnych), obsługującymi karty identyfikacyjne ze zdjęciem itp., umożliwiających stosowanie kilku poziomów dostępu poprzez wymaganie dodatkowej identyfikacji np. karta i pin, karta i odcisk palca, posiada architekturę oprogramowania typu klient-serwer umożliwiającą jednoczesną pracę wielu użytkowników wykonujących równolegle różne zadania, działa w trybie on-line oraz zapewnienia trybu off-line w przypadku awarii komunikacji, umożliwia uruchamianie i konfigurowanie komponentów systemu z poziomu serwera lub stacji roboczej, posiada graficzny interfejs użytkownika umożliwiający pełną wizualizacja zdarzeń i komunikatów w czasie rzeczywistym, także na planach obiektu, zarządza stanami alarmowymi umożliwiając reagowanie na zdarzenia z jednoczesnym pełnym zapisem przebiegu działań, powiadamia o zdarzeniu określonego operatora na wiele sposobów (mail, sms, itp.), posiada konfigurowalne uprawnienia operatorów w oparciu o możliwe do zdefiniowania zbiory/grupy uprawnień, umożliwia integrację w usłudze katalogowej, PFU System kontroli dostępu strona 10/25

11 pozwala na delegowanie zarządzania uprawnieniami bezpośrednio do zainteresowanych jednostek organizacyjnych, przechowuje informacje o użytkowniku, a także dodatkowe pola informacji skojarzone z użytkownikiem, definiowalne przez operatora, pozwala na indywidualne lub grupowe nadawanie uprawnień użytkowników kart, zarówno z poziomu programu jak i interfejsu wymiany danych, posiada rozbudowane opcje zabezpieczenia przed przekazywaniem karty, pozwala na obsługę mechanizmu śluzy, zarządza wizytami gości, pozwala na kontrolę obchodu wartowniczego, umożliwia sterowanie windami, umożliwia ręczne sterowania wszystkimi elementami wykonawczymi wykorzystywanymi w systemie, posiada funkcje harmonogramów czasowych: możliwość zdefiniowania harmonogramu z dokładnością do minuty, z powtarzalnością w cyklach miesięcznych, tygodniowych i dziennych, w zadanym okresie czasowym, pozwala na tworzenie zadań typu przyczyna i skutek, obsługuje systemu telewizji dozorowej poprzez interfejs, zapewnia obsługę rejestratorów cyfrowych systemu, posiada rozbudowane opcje raportów zdarzeń w systemie: predefiniowane raporty obrazujące stan systemu, możliwe definiowanie raportów przez użytkownika, raporty dotyczące zarówno konfiguracji jaki i stanu systemu oraz zarejestrowanych zdarzeń, możliwe nakładanie filtrów na raporty, możliwe uzyskiwanie statystyk i podsumowań, umożliwia eksport informacji do zewnętrznych programów w formatach: TXT, CVS, XML, umożliwia eksport informacji do systemów zewnętrznych z wykorzystaniem interfejsu wymiany danych, import danych z systemów zewnętrznych z wykorzystaniem interfejsu wymiany danych umożliwia integracja z systemami zarządzającymi instalacjami budynkowymi, pozwala na integrację z systemem zarządzania bezpieczeństwem Wymagania dotyczące przejść, rodzaje przejść PFU System kontroli dostępu strona 11/25

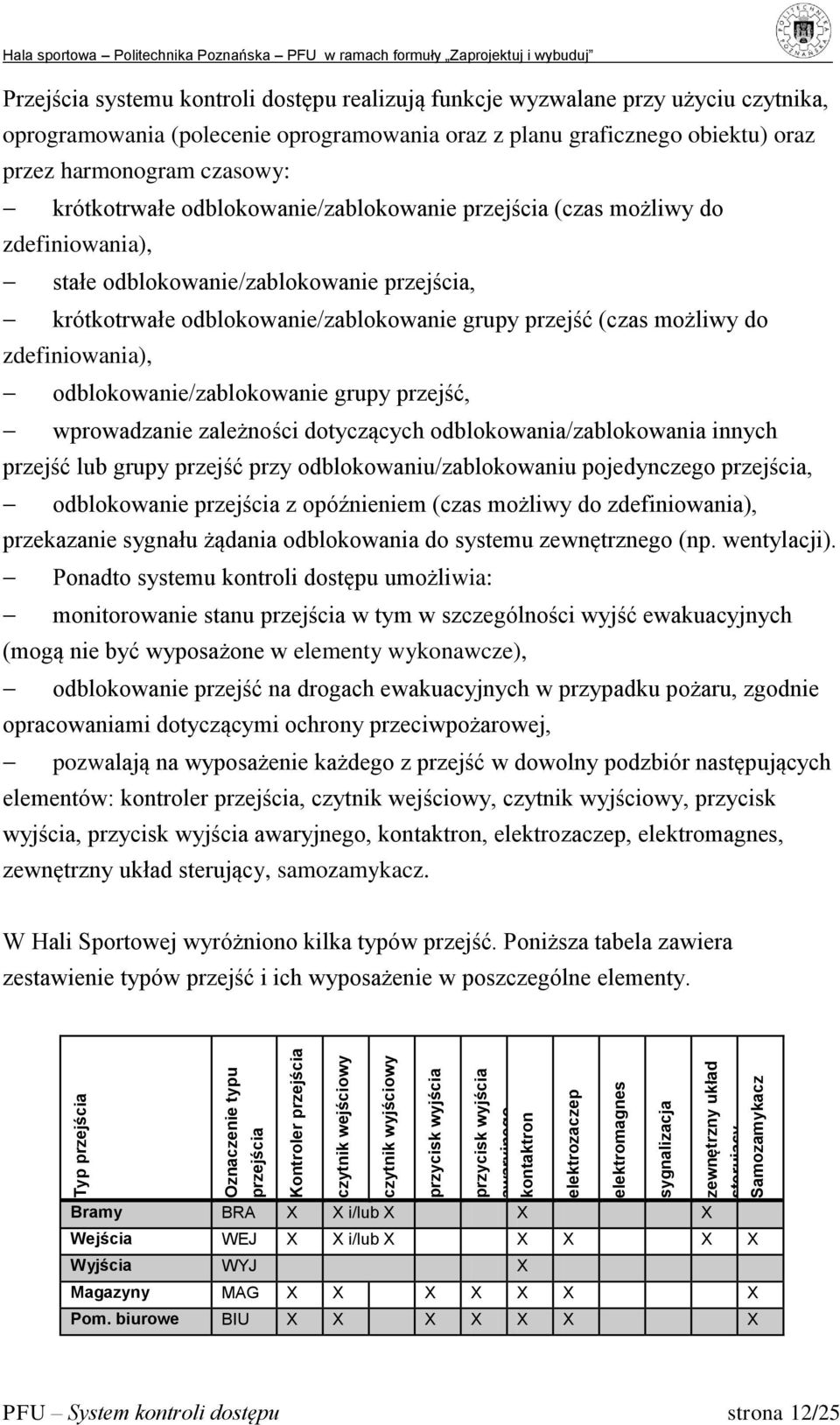

12 Typ przejścia Oznaczenie typu przejścia Kontroler przejścia czytnik wejściowy czytnik wyjściowy przycisk wyjścia przycisk wyjścia awaryjnego kontaktron elektrozaczep elektromagnes sygnalizacja zewnętrzny układ sterujący Samozamykacz Hala sportowa Politechnika Poznańska PFU w ramach formuły Zaprojektuj i wybuduj Przejścia systemu kontroli dostępu realizują funkcje wyzwalane przy użyciu czytnika, oprogramowania (polecenie oprogramowania oraz z planu graficznego obiektu) oraz przez harmonogram czasowy: krótkotrwałe odblokowanie/zablokowanie przejścia (czas możliwy do zdefiniowania), stałe odblokowanie/zablokowanie przejścia, krótkotrwałe odblokowanie/zablokowanie grupy przejść (czas możliwy do zdefiniowania), odblokowanie/zablokowanie grupy przejść, wprowadzanie zależności dotyczących odblokowania/zablokowania innych przejść lub grupy przejść przy odblokowaniu/zablokowaniu pojedynczego przejścia, odblokowanie przejścia z opóźnieniem (czas możliwy do zdefiniowania), przekazanie sygnału żądania odblokowania do systemu zewnętrznego (np. wentylacji). Ponadto systemu kontroli dostępu umożliwia: monitorowanie stanu przejścia w tym w szczególności wyjść ewakuacyjnych (mogą nie być wyposażone w elementy wykonawcze), odblokowanie przejść na drogach ewakuacyjnych w przypadku pożaru, zgodnie opracowaniami dotyczącymi ochrony przeciwpożarowej, pozwalają na wyposażenie każdego z przejść w dowolny podzbiór następujących elementów: kontroler przejścia, czytnik wejściowy, czytnik wyjściowy, przycisk wyjścia, przycisk wyjścia awaryjnego, kontaktron, elektrozaczep, elektromagnes, zewnętrzny układ sterujący, samozamykacz. W Hali Sportowej wyróżniono kilka typów przejść. Poniższa tabela zawiera zestawienie typów przejść i ich wyposażenie w poszczególne elementy. Bramy BRA X X i/lub X X X Wejścia WEJ X X i/lub X X X X X Wyjścia WYJ X Magazyny MAG X X X X X X X Pom. biurowe BIU X X X X X X X PFU System kontroli dostępu strona 12/25

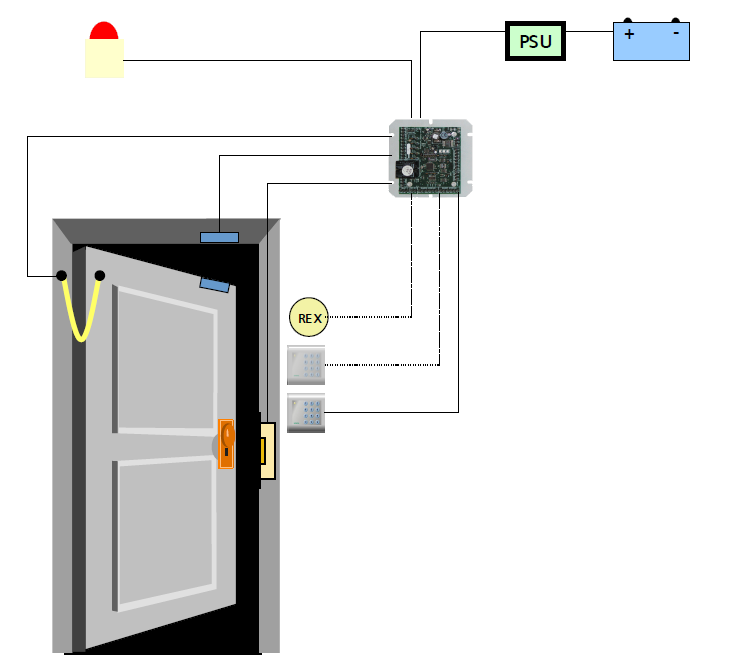

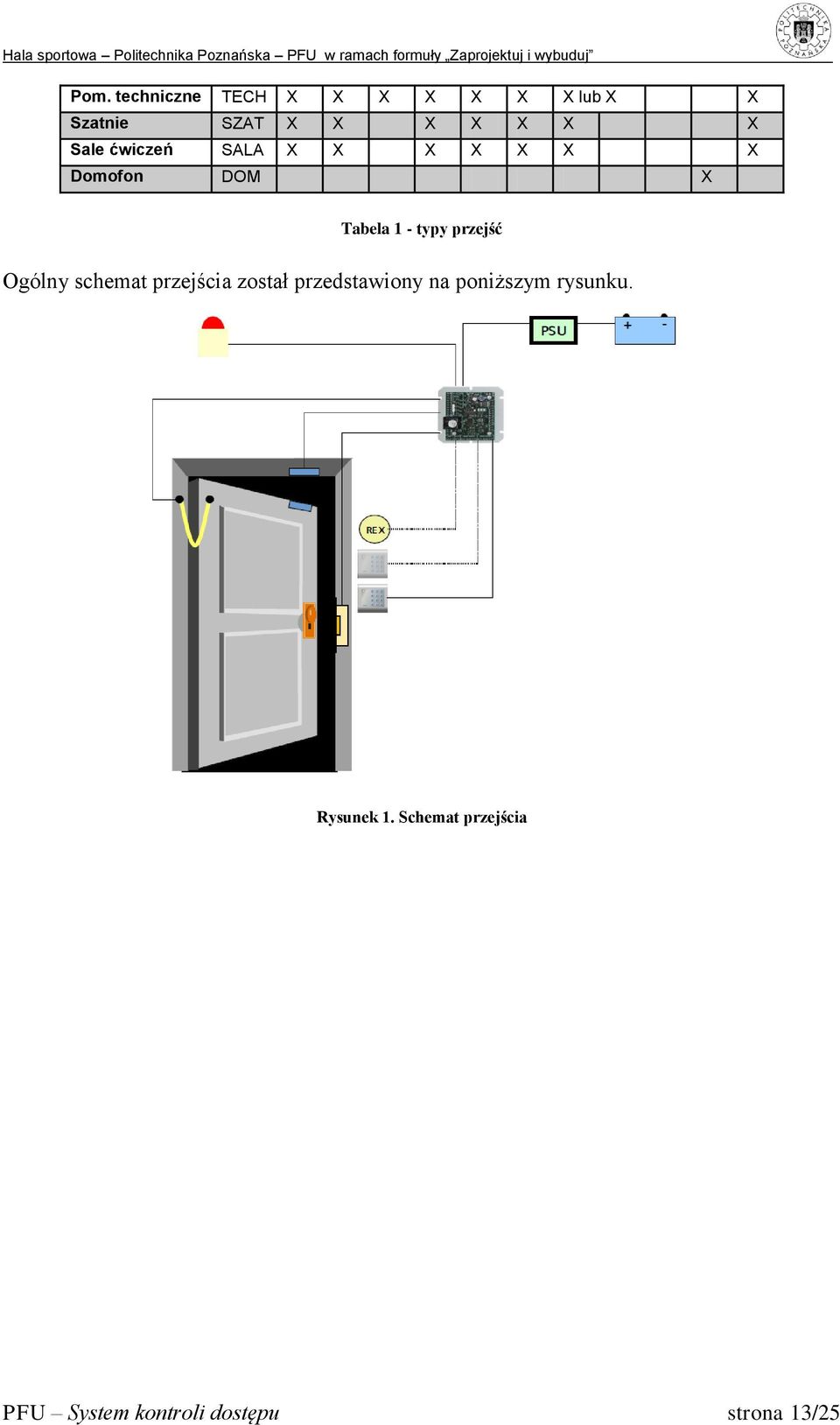

13 Pom. techniczne TECH X X X X X X X lub X X Szatnie SZAT X X X X X X X Sale ćwiczeń SALA X X X X X X X Domofon DOM X Tabela 1 - typy przejść Ogólny schemat przejścia został przedstawiony na poniższym rysunku. Rysunek 1. Schemat przejścia PFU System kontroli dostępu strona 13/25

14 Rysunek 2. Schemat przejścia dla drzwi pożarowych i ewakuacyjnych Kontroler przejścia Urządzenie kontroluje wszystkie funkcje chronionych przejść. Obsługuje dowolny czytnik wejściowy, czytnik wyjściowy lub przycisk wyjścia, elektrozaczep i / lub elektromagnes oraz kontaktron. Wejścia kontrolera są monitorowane. Kontroler posiada programowalne wejścia służące do monitorowania pracy systemu (min. 3), np.: drzwiczek obudowy, przycisku przymusu lub podczerwonych czujek ruchu. Umożliwia także podłączenie zewnętrznego sygnalizatora, a także otrzymania sygnału powodującego otwarcie drzwi z domofonu Czytnik wejściowy/wyjściowy Czytniki przystosowane do odczytu nośnika uprawnień opisanego w punkcie Odczytują unikatowy numer karty. Czytniki są gotowe do podłączenia do kontrolera przejścia. Czytniki montowane na zewnątrz budynku lub w pomieszczeniach w którym mogą wystąpić warunki atmosferyczne jak na zewnątrz obiektu są dostosowane do warunków zewnętrznych. Przewody połączeniowe czytników biegnący na zewnątrz budynku muszą być dostosowane do warunków zewnętrznych. PFU System kontroli dostępu strona 14/25

15 Stan czytników jest monitorowany oraz sygnalizowany w systemie Przycisk wyjścia Umożliwia wyjście z pomieszczenia bez konieczności posiadania nośnika uprawnień. Przycisk wyjścia jest gotowy do podłączenia do kontrolera przejścia Przycisk wyjścia awaryjnego Przycisk wyjścia działa poprzez mechanicznie przerwanie obwodu zasilania elementu blokującego drzwi. Umożliwia natychmiastowe otwarcie przejścia bez konieczności posiadania nośnika uprawnień. Posiada dwa styki normalnie zamknięte lub normalnie otwarte. Drugi ze styków należy podłączyć do wejścia kontrolera drzwiowego w celu monitorowania stanu przejścia. Przycisk wyjścia awaryjnego jest zamontowany w zielonej obudowie z szybką. Przyciski wyposażone są w klucz testowy do sprawdzenia poprawności działania Kontaktron Stanowi czujnik otwarcia przejścia. Sygnał przekazywany jest do kontrolera przejścia Elektrozaczep lub elektromagnes Jest elementem blokującym przejście sterowanym z kontrolera. Elektrozaczep posiada następujące parametry: do montażu w różnych typach drzwi, wyposażony w listwę montażową, do montażu w drzwiach prawych lub lewych w zależności od rodzaju drzwi, przeznaczony do zastosowania w dowolnych systemach kontroli dostępu, posiada możliwość regulowania wysunięcia języka. Zwora elektromagnetyczna posiada następujące parametry: do montażu na różnych typach drzwi: drewnianych, stalowych, aluminiowych, pobór prądu 270 ma (24V), szczelina max 3 mm, PFU System kontroli dostępu strona 15/25

16 sygnalizacja otwarcia drzwi (przekaźnik normalnie otwarty lub normalnie zamknięty, dioda elektroluminescencyjna), siła przyciągania min. 500 kg, przystosowana do otwierania drzwi do wewnątrz i na zewnątrz Sygnalizacja Przejścia, które nie są wyposażone w kontroler są monitorowane i sterowane za pomocą modułów innych niż kontroler przejścia. Moduły te umożliwiają co najmniej: monitorowanie stanu przejścia, sterowanie elementem blokującym przejście oraz sygnalizację dźwiękową i / lub wizualna wystąpienia określonego zdarzenia (np. nieautoryzowanego otwarcia drzwi) Zewnętrzny układ sterujący Przejścia niestandardowe (np. bramy) powinny być wyposażone w układy sterujące realizujące funkcje wyżej wymienionych elementów Samozamykacz Samozamykacz powinien być wyposażony w: regulację prędkości zamykania, funkcje dobicia (końcowa faza domykania) regulowaną z przedniego panelu samozamykacza mechanizm blokujący drzwi przy zadanym kącie otwarcia, opóźnienie zamykania regulowana z przedniego panelu samozamykacza, tłumienie otwierania regulowana z przedniego panelu samozamykacza, wielkość siły otwierania regulowana z przedniego panelu samozamykacza. montaż do drzwi lewych i prawych, kąt rozwarcia co najmniej 170 stopni Bariery/szlabany PFU System kontroli dostępu strona 16/25

17 Szlaban (barierę) należy wykonać w roli zgodnej z planem zagospodarowania i organizacją ruchu jako: szlaban wjazdowo wyjazdowego, wjazdowy lub wyjazdowy. Szlaban (barierę) należy umieścić w takim miejscu by usytuowanie słupków z czytnikami umożliwiało wygodne przyłożenie karty do czytnika przez kierowcę. Szlaban należy wyposażyć w ramię eliptyczne wstrząsoodporne. Przy szlabanach (barierach) należy wykonać słupki umożliwiające montaż czytnika oraz zabezpieczyć przed przypadkowym najechaniem na nie. Należy zapewnić bezpieczeństwo użytkowników poprzez odpowiednie dobranie układu sterującego (fotokomórki lub pętla indukcyjna, lampa ostrzegawcza, diody świetlne na całej długości ramienia, profil gumowy na ramieniu pochłaniający energię uderzenia). Należy zwrócić szczególną uwagę na możliwość realizacji funkcji przewidzianych dla przejścia przez urządzenie sterujące szlabanem (barierą). Napęd szlabanu (bariery) musi być odporny na krótkotrwałe (kilkuminutowe) zaniki zasilania. Działanie szlabanu należy skonfigurować zgodnie ze scenariuszem pożarowym Domofony System domofonowy należy wykonać i skonfigurować w taki sposób, aby umożliwiał uruchomienie sygnału dźwiękowego w telefonach stacjonarnych w wywoływanym pomieszczeniu poprzez naciśnięcie zestawu przycisków znajdujących się na panelu domofonu, rozmowę pomiędzy osobami znajdującymi w pomieszczeniach, uruchomienie z telefonu stacjonarnego w wywoływanym pomieszczeniu elektrozaczepu lub zwory elektromagnetycznej otwierającej drzwi. System domofonowy należy podłączyć do istniejącej centrali telefonicznej. Obudowy panelu domofonów należy wykonać ze stali nierdzewnej w sposób zapewniający podwyższoną odporność na uszkodzenia. Należy zwrócić uwagę aby przejście przy drzwiach z domofonem było odpowiedniego typu (wyposażone w przycisk wyjścia) Nośnik uprawnień Identyfikatorem elektronicznym jest wieloaplikacyjna karta elektroniczna z interfejsem bezkontaktowym pracującym z częstotliwością 13,56 MHz. Identyfikacja użytkownika opiera się o numer seryjny karty odczytywany interfejsem bezkontaktowym. PFU System kontroli dostępu strona 17/25

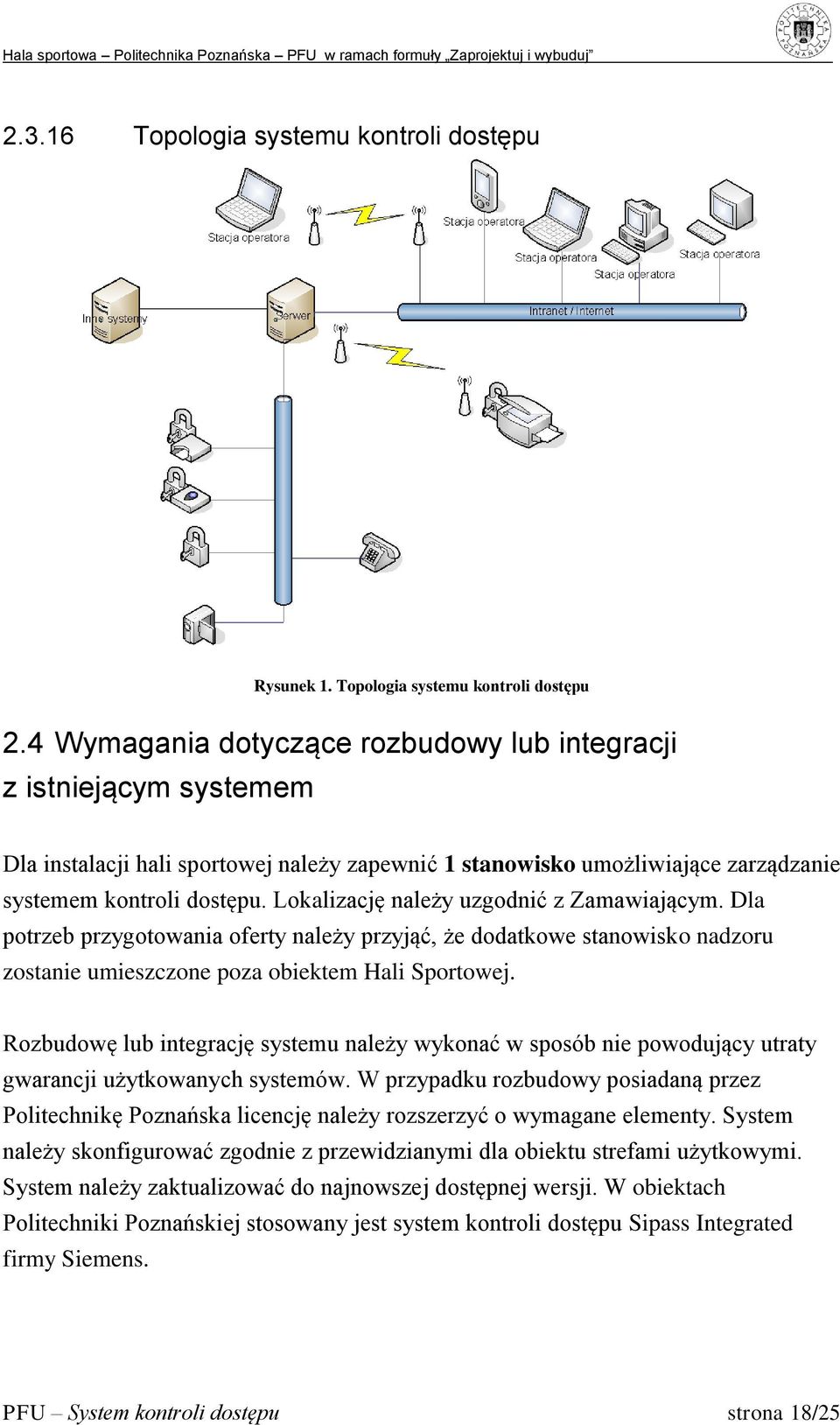

18 Topologia systemu kontroli dostępu Rysunek 1. Topologia systemu kontroli dostępu 2.4 Wymagania dotyczące rozbudowy lub integracji z istniejącym systemem Dla instalacji hali sportowej należy zapewnić 1 stanowisko umożliwiające zarządzanie systemem kontroli dostępu. Lokalizację należy uzgodnić z Zamawiającym. Dla potrzeb przygotowania oferty należy przyjąć, że dodatkowe stanowisko nadzoru zostanie umieszczone poza obiektem Hali Sportowej. Rozbudowę lub integrację systemu należy wykonać w sposób nie powodujący utraty gwarancji użytkowanych systemów. W przypadku rozbudowy posiadaną przez Politechnikę Poznańska licencję należy rozszerzyć o wymagane elementy. System należy skonfigurować zgodnie z przewidzianymi dla obiektu strefami użytkowymi. System należy zaktualizować do najnowszej dostępnej wersji. W obiektach Politechniki Poznańskiej stosowany jest system kontroli dostępu Sipass Integrated firmy Siemens. PFU System kontroli dostępu strona 18/25

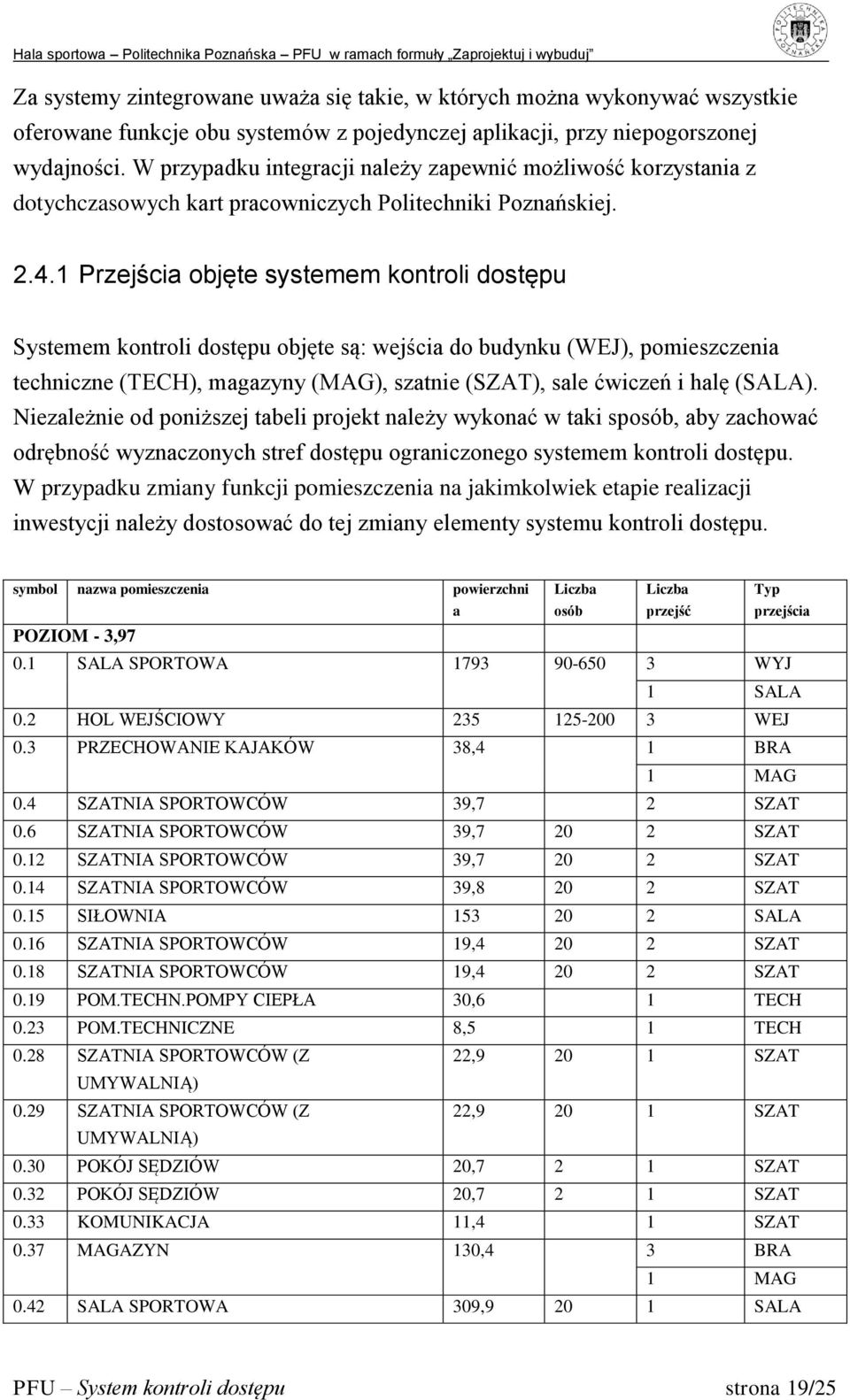

19 Za systemy zintegrowane uważa się takie, w których można wykonywać wszystkie oferowane funkcje obu systemów z pojedynczej aplikacji, przy niepogorszonej wydajności. W przypadku integracji należy zapewnić możliwość korzystania z dotychczasowych kart pracowniczych Politechniki Poznańskiej Przejścia objęte systemem kontroli dostępu Systemem kontroli dostępu objęte są: wejścia do budynku (WEJ), pomieszczenia techniczne (TECH), magazyny (MAG), szatnie (SZAT), sale ćwiczeń i halę (SALA). Niezależnie od poniższej tabeli projekt należy wykonać w taki sposób, aby zachować odrębność wyznaczonych stref dostępu ograniczonego systemem kontroli dostępu. W przypadku zmiany funkcji pomieszczenia na jakimkolwiek etapie realizacji inwestycji należy dostosować do tej zmiany elementy systemu kontroli dostępu. symbol nazwa pomieszczenia powierzchni a Liczba osób Liczba przejść Typ przejścia POZIOM - 3, SALA SPORTOWA WYJ 1 SALA 0.2 HOL WEJŚCIOWY WEJ 0.3 PRZECHOWANIE KAJAKÓW 38,4 1 BRA 1 MAG 0.4 SZATNIA SPORTOWCÓW 39,7 2 SZAT 0.6 SZATNIA SPORTOWCÓW 39, SZAT 0.12 SZATNIA SPORTOWCÓW 39, SZAT 0.14 SZATNIA SPORTOWCÓW 39, SZAT 0.15 SIŁOWNIA SALA 0.16 SZATNIA SPORTOWCÓW 19, SZAT 0.18 SZATNIA SPORTOWCÓW 19, SZAT 0.19 POM.TECHN.POMPY CIEPŁA 30,6 1 TECH 0.23 POM.TECHNICZNE 8,5 1 TECH 0.28 SZATNIA SPORTOWCÓW (Z 22, SZAT UMYWALNIĄ) 0.29 SZATNIA SPORTOWCÓW (Z 22, SZAT UMYWALNIĄ) 0.30 POKÓJ SĘDZIÓW 20,7 2 1 SZAT 0.32 POKÓJ SĘDZIÓW 20,7 2 1 SZAT 0.33 KOMUNIKACJA 11,4 1 SZAT 0.37 MAGAZYN 130,4 3 BRA 1 MAG 0.42 SALA SPORTOWA 309, SALA PFU System kontroli dostępu strona 19/25

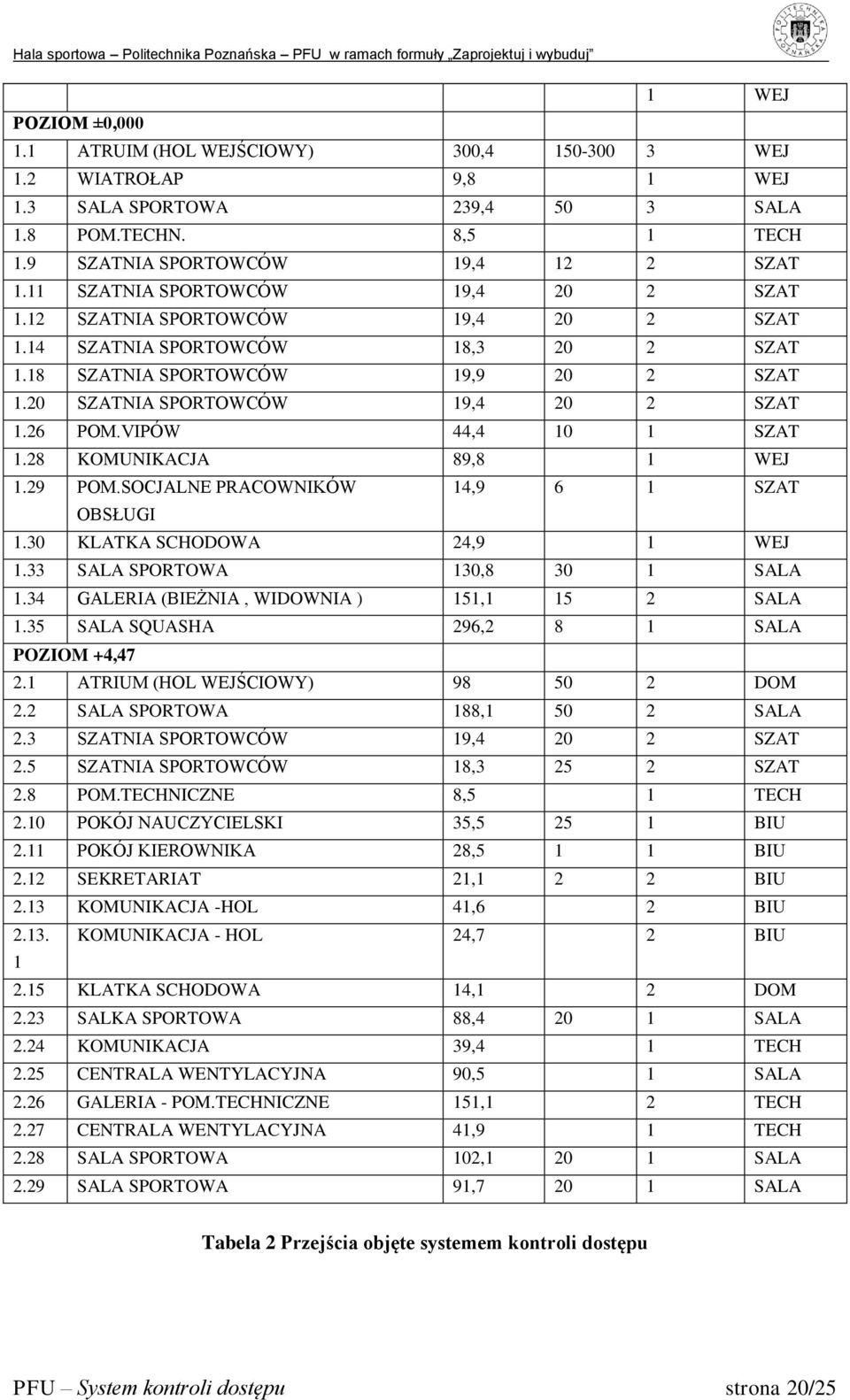

20 1 WEJ POZIOM ±0, ATRUIM (HOL WEJŚCIOWY) 300, WEJ 1.2 WIATROŁAP 9,8 1 WEJ 1.3 SALA SPORTOWA 239, SALA 1.8 POM.TECHN. 8,5 1 TECH 1.9 SZATNIA SPORTOWCÓW 19, SZAT 1.11 SZATNIA SPORTOWCÓW 19, SZAT 1.12 SZATNIA SPORTOWCÓW 19, SZAT 1.14 SZATNIA SPORTOWCÓW 18, SZAT 1.18 SZATNIA SPORTOWCÓW 19, SZAT 1.20 SZATNIA SPORTOWCÓW 19, SZAT 1.26 POM.VIPÓW 44, SZAT 1.28 KOMUNIKACJA 89,8 1 WEJ 1.29 POM.SOCJALNE PRACOWNIKÓW 14,9 6 1 SZAT OBSŁUGI 1.30 KLATKA SCHODOWA 24,9 1 WEJ 1.33 SALA SPORTOWA 130, SALA 1.34 GALERIA (BIEŻNIA, WIDOWNIA ) 151, SALA 1.35 SALA SQUASHA 296,2 8 1 SALA POZIOM +4, ATRIUM (HOL WEJŚCIOWY) DOM 2.2 SALA SPORTOWA 188, SALA 2.3 SZATNIA SPORTOWCÓW 19, SZAT 2.5 SZATNIA SPORTOWCÓW 18, SZAT 2.8 POM.TECHNICZNE 8,5 1 TECH 2.10 POKÓJ NAUCZYCIELSKI 35, BIU 2.11 POKÓJ KIEROWNIKA 28,5 1 1 BIU 2.12 SEKRETARIAT 21,1 2 2 BIU 2.13 KOMUNIKACJA -HOL 41,6 2 BIU KOMUNIKACJA - HOL 24,7 2 BIU KLATKA SCHODOWA 14,1 2 DOM 2.23 SALKA SPORTOWA 88, SALA 2.24 KOMUNIKACJA 39,4 1 TECH 2.25 CENTRALA WENTYLACYJNA 90,5 1 SALA 2.26 GALERIA - POM.TECHNICZNE 151,1 2 TECH 2.27 CENTRALA WENTYLACYJNA 41,9 1 TECH 2.28 SALA SPORTOWA 102, SALA 2.29 SALA SPORTOWA 91, SALA Tabela 2 Przejścia objęte systemem kontroli dostępu PFU System kontroli dostępu strona 20/25

21 Typ przejścia Liczba przejść WYJ 3 WEJ 10 BRA 4 SZAT 35 SALA 17 TECH 8 MAG 2 BIU 8 SZLAB 0 DOM 4 Razem 91 Tabela 3 Przejścia objęte systemem kontroli dostępu podsumowanie Wymagania dotyczące współpracy z domofonami Należy wykonać 4 punkty przywoławcze przy wejściach do stref biurowych Wymagania dotyczące zasilania System umożliwia pracę w przypadku braku zasilania podstawowego budynku w czasie 8 godzin. Wszystkie elementy systemu posiadają autonomiczne źródła podtrzymania zasilania (elementy wykonawcze, serwery systemowe) lub są podłączone do źródła zasilania gwarantującego zasilanie przez określony czas (stacje robocze, monitory, urządzenia sieciowe). Dla urządzeń systemu Wykonawca obowiązany jest zapewnić odpowiednie zabezpieczenie i WLZ do tablicy z której zasilane są urządzenia. Urządzenia systemu należy zasilić z tablicy elektrycznej zasilania gwarantowanego. Wykonawca jest obowiązany do wykonania systemu zasilania na potrzeby systemu kontroli dostępu Wymagania dotyczące połączenia urządzeń Transmisja danych odbywa się z wykorzystaniem wydzielonej lokalnej sieci komputerowej. Okablowanie sieci wrażliwych (kontroli dostępu, monitoringu przemysłowego, sygnalizacji włamani i napadu, systemu zarządzania bezpieczeństwem) prowadzone jest w oddzieleniu od okablowania ogólnego PFU System kontroli dostępu strona 21/25

22 stosowania wg zasad określonych w opracowaniu szczegółowym 8. Sieci teleinformatyczne. Okablowanie strukturalne. Transmisja danych wychodząca na zewnątrz budynku odbywa się przez sieć szkieletową Politechniki Poznańskiej. Urządzenia sieciowe umożliwiają podłączenie infrastruktury transmisji danych systemu kontroli dostępu do sieci szkieletowej Politechniki Poznańskiej oraz integrację w systemie zarządzania uczelnianą infrastrukturą sieciową Wymagania dotyczące współpracy z innymi systemami Po uruchomieniu systemu należy zaktualizować elementy systemu zarządzania bezpieczeństwem (uzupełnić punkty kontroli dostępu, umieścić je na schematach i grafikach, dodać obsługę zgodnie z uzgodnionym z zamawiającym scenariuszem). System należy zaprogramować w taki sposób, aby realizował plan ewakuacji w przypadku pożaru Zewnętrzne układy sterujące Kontrolery zewnętrznych układów sterujących należy włączyć do systemu kontroli dostępu oraz odpowiednio zaprogramować realizowane przez nie funkcje Wymagania dla stolarki i ślusarki Wszystkie elementy stolarki i ślusarki posiadające funkcję otwierania (drzwi i okna) należy wyposażyć na etapie produkcji w kontaktrony sygnalizujące stan otwarcia tych elementów. W drzwiach pożarowych i ewakuacyjnych należy stosować elementy o odpowiedniej trwałości pożarowej i odporności ogniowej oraz zastosować konfigurację z zamkiem dodatkowym pozwalającym na realizację funkcji ewakuacji dla tego przejścia, a także stosować elektrozaczepy wykonane ze stali o podwyższonej wytrzymałości mechanicznej oraz umożliwiające odblokowanie zapadki pod naporem min. 3kN. Drzwi ewakuacyjne wyposażyć w okucia antypaniczne. PFU System kontroli dostępu strona 22/25

23 System klucza głównego Stolarkę i ślusarkę należy wyposażyć we wkładkę cylindryczną w systemie klucza głównego. Wkładki cylindryczne wykonać w wersji gwarantującej, że w instalacji zamykania można zintegrować wszelkie rodzaje wkładek (wkładki obustronne, jednostronne (półwkładki), wkładki z pokrętłem, kłódki itd.). Obudowy wkładek dwustronnych, wkładek z gałką obrotową, wzgl. półwkładek składają się ze względu na stabilność z jednej części (bez ewentualnych przedłużeń). Wszystkie elementy wkładek powinny być wykonane z metalu. Pokrętło do wkładek powinno mieć kształt okrągły umożliwiający łatwy uchwyt w każdej pozycji. Wkładki cylindryczne muszą odpowiadać wymogom normy PN-EN 1303 lub równoważnej pod względem trwałości w klasie 6 lub równoważnej, zabezpieczenia kodu w klasie 4 lub równoważnej bądź wyższej. Wszystkie wkładki należy wyposażyć w śrubę mocującą bez różnicowania potrzebnej długości Sporządzenie i opracowanie kompletnego planu zamykania stanowi składnik robót. Plan systemu zamykania jest sporządzany w uzgodnieniu ze Zleceniodawcą i jest przez niego akceptowany. System klucza generalnego powinien gwarantować możliwość wykonania planu zamykania uwzględniającego: generalny, którym można otworzyć i zamknąć wszystkie pomieszczenia, w których są zamontowane wkładki cylindryczne w obrębie danego systemu, grupowy, który będzie otwierał i zamykał grupę pomieszczeń dla danego obiektu w podziale zgodnym ze strukturą organizacyjną użytkowników obiektu oraz funkcjami pomieszczeń (np. klucz wydziału, klucze instytutu, klucze do pomieszczeń technicznych, wyjść ewakuacyjnych itp.), indywidualne, otwierające i zamykające tylko i wyłącznie jedno pomieszczenie. Wyjątek może stanowić wykonanie w tzw. ujednoliceniu wkładek do drzwi o takich samych parametrach czyli obsługiwanych przez taki sam klucz indywidualny. Należy zagwarantować możliwość dalszej rozbudowy poziomów uprawnień otwierania tzn. wykonanie zamykania centralnego co umożliwi otwieranie i zamykanie drzwi przejściowych, które występują w poszczególnych budynkach. Klucze własne do tych pokojów muszą otwierać i zamykać wkładki do przedsionków tak aby nie było PFU System kontroli dostępu strona 23/25

24 możliwości otwarcia przez inne klucze występujące w systemie, oprócz kluczy generalnego i klucza grupowego przyporządkowanego do tego poziomu. Dla każdej wkładki, grupy i klucza generalnego należy wykonać po 3 klucze. Wykonawca w okresie 5 lat od daty podpisania umowy zapewni możliwość dorobienia kluczy. Dorobienie klucza może nastąpić wyłącznie na podstawie okazania karty kodowej i powinno być możliwe wyłącznie w zakładzie producenta. 2.5 Pozostałe wymagania Projekty Projekty wykonawcze zawierają co najmniej: część opisową zawierającą opis systemu i instalacji, ogólny opis wykonania prac, zalecenia dla wykonawców innych branż, część rysunkową w tym m.in.: niezbędne rzuty, schematy, aksonometrie, profile, rozwinięcia, opracowania warsztatowe, zestawienie materiałów Instrukcje, licencje Do wszystkich urządzeń występujących w systemie zostanie dostarczona instrukcja w języku polskim. Dla specjalistycznych instrukcji technicznych dopuszczalne jest dostarczenie instrukcji w języku angielskim. Dla oprogramowania zainstalowanego w ramach systemu zostanie dostarczona treść licencji, niezbędne klucze oraz instrukcje w języku polskim. Dla specjalistycznych instrukcji technicznych dopuszczalne jest dostarczenie instrukcji w języku angielskim. Instrukcje, klucze, licencje itp. zostaną dostarczone w wersji drukowanej i elektronicznej Szkolenia Wykonawca dokona szkolenia z zakresu BHP, p. poż. i technologii dla wszystkich użytkowników obiektu za pisemnym potwierdzeniem odbycia szkolenia. PFU System kontroli dostępu strona 24/25

25 3 Część informacyjna Obowiązujące przepisy i normy: PN-EN 1303, Okucia budowlane -- Wkładki bębenkowe do zamków -- Wymagania i metody badań, wprowadzającej normę europejską EN 1303 lub równoważnej PN-EN 50133, Systemy alarmowe -- Systemy kontroli dostępu w zastosowaniach dotyczących zabezpieczenia, wprowadzająca europejską normę EN lub równoważną, PN-EN 50173, Technika informatyczna -- Systemy okablowania strukturalnego, wprowadzająca europejską normę EN lub równoważną, PN-EN 50174, Technika informatyczna -- Instalacja okablowania wprowadzająca europejska normę EN 50174, norma identyczna lub równoważną,, PN-EN 50346, Technika informatyczna -- Instalacja okablowania -- Badanie zainstalowanego okablowania, wprowadzająca europejską normę EN lub równoważną, PN-EN 60794, Kable światłowodowe, wprowadzająca europejską normę EN lub równoważną. PFU System kontroli dostępu strona 25/25
