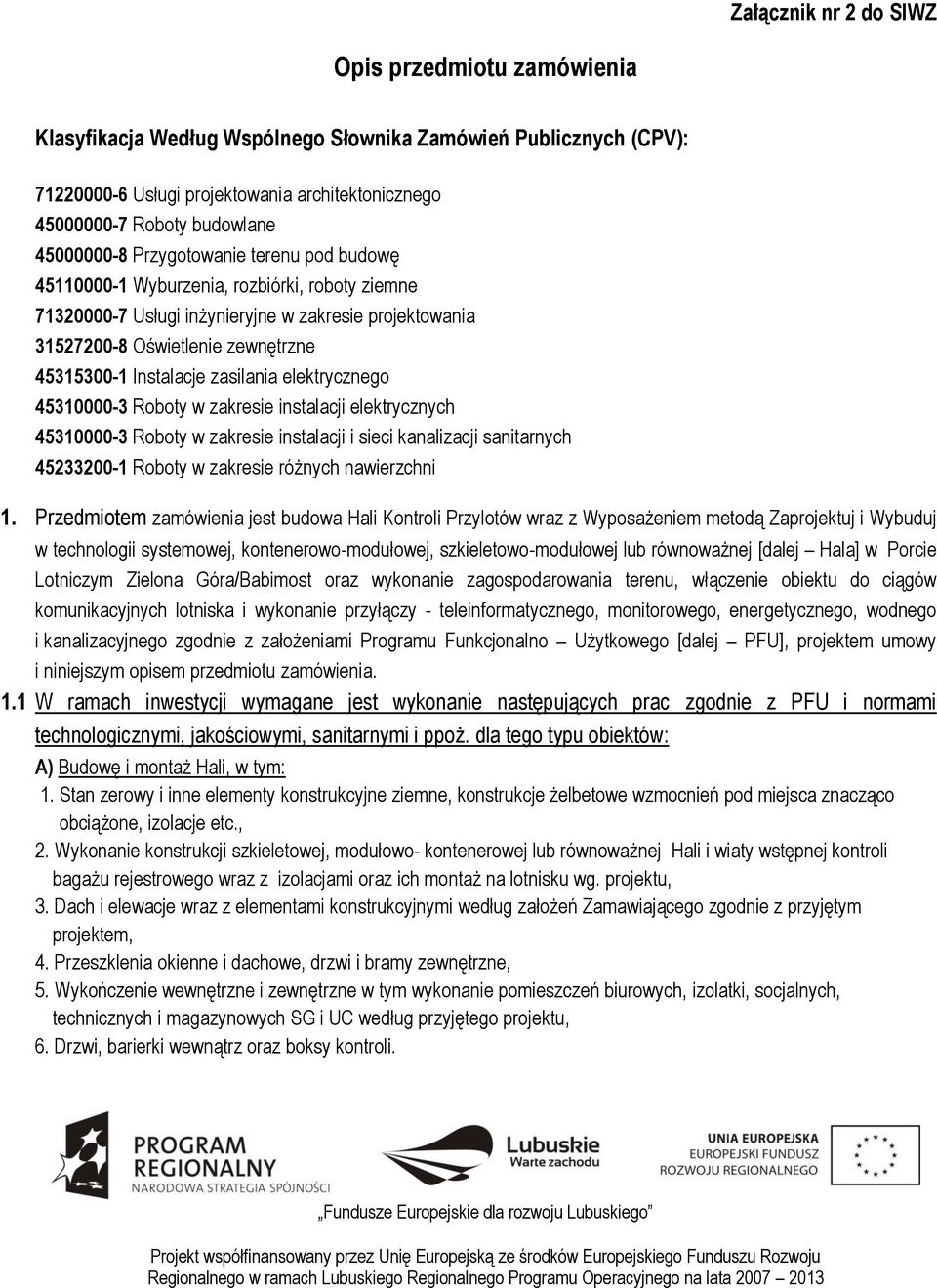

1 Załącznik nr 2 do SIWZ Opis przedmiotu zamówienia Klasyfikacja Według Wspólnego Słownika Zamówień Publicznych (CPV): Usługi projektowania architektonicznego Roboty budowlane Przygotowanie terenu pod budowę Wyburzenia, rozbiórki, roboty ziemne Usługi inżynieryjne w zakresie projektowania Oświetlenie zewnętrzne Instalacje zasilania elektrycznego Roboty w zakresie instalacji elektrycznych Roboty w zakresie instalacji i sieci kanalizacji sanitarnych Roboty w zakresie różnych nawierzchni 1. Przedmiotem zamówienia jest budowa Hali Kontroli Przylotów wraz z Wyposażeniem metodą Zaprojektuj i Wybuduj w technologii systemowej, kontenerowo-modułowej, szkieletowo-modułowej lub równoważnej [dalej Hala] w Porcie Lotniczym Zielona Góra/Babimost oraz wykonanie zagospodarowania terenu, włączenie obiektu do ciągów komunikacyjnych lotniska i wykonanie przyłączy - teleinformatycznego, monitorowego, energetycznego, wodnego i kanalizacyjnego zgodnie z założeniami Programu Funkcjonalno Użytkowego [dalej PFU], projektem umowy i niniejszym opisem przedmiotu zamówienia. 1.1 W ramach inwestycji wymagane jest wykonanie następujących prac zgodnie z PFU i normami technologicznymi, jakościowymi, sanitarnymi i ppoż. dla tego typu obiektów: A) Budowę i montaż Hali, w tym: 1. Stan zerowy i inne elementy konstrukcyjne ziemne, konstrukcje żelbetowe wzmocnień pod miejsca znacząco obciążone, izolacje etc., 2. Wykonanie konstrukcji szkieletowej, modułowo- kontenerowej lub równoważnej Hali i wiaty wstępnej kontroli bagażu rejestrowego wraz z izolacjami oraz ich montaż na lotnisku wg. projektu, 3. Dach i elewacje wraz z elementami konstrukcyjnymi według założeń Zamawiającego zgodnie z przyjętym projektem, 4. Przeszklenia okienne i dachowe, drzwi i bramy zewnętrzne, 5. Wykończenie wewnętrzne i zewnętrzne w tym wykonanie pomieszczeń biurowych, izolatki, socjalnych, technicznych i magazynowych SG i UC według przyjętego projektu, 6. Drzwi, barierki wewnątrz oraz boksy kontroli.

2 B) Montaż instalacji sanitarnych w Hali zgodnie z PFU i projektem oraz wymogami sanitarnymi i ppoż., w tym: 1. Instalacji wody użytkowej ciepłej i zimnej wraz z wyposażeniem oraz instalacji hydrantów ppoż., 2. Instalacji sanitarno-kanalizacyjnej wraz z wykończeniem oraz instalacji deszczowej z możliwością rozszączenia opadów atmosferycznych w warstwę wierzchnią gruntu w odległości min. 6 m od obiektu lub inne rozwiązanie równoważne, 3. Instalacji grzewczej (dla grzejników elektrycznych), 4. Wentylacji mechanicznej, nawiewowo-wywiewnej, 5. Kurtyn grzewczych i agregatów klimatyzacyjnych. C) Montaż Instalacji elektrycznych wraz z opisem w Hali, w tym: 1. Rozdzielni elektrycznych głównej i poszczególnych stref wraz z przyłączem energetycznym, 2. Instalacji elektrycznych zasilania gniazd gospodarczych i oświetlenia wewnętrznego oraz dedykowanego dla Systemów teleinformatycznych w Hali, 3. Zasilania dedykowane dla urządzeń technologicznych (taśmociągu i bramki rentgenowskiej), 4. Oświetlenia zewnętrznego i wejść do Hali, 5. Instalacji odgromowej i uziemienia (według wymogów dla tego typu obiektów), D) Montaż wraz z opisem instalacji teletechnicznych i specjalistycznych w Hali, w tym: 1. Okablowanie i przyłączenie instalacji teleinformatycznych wraz z gniazdkami. Zamawiający przewiduje, że w ramach projektu w obiekcie potrzebne będą następujące ilości punktów instalacji i systemu alarmu ppoż.: - zespolone gniazda PEL 12 szt., - gniazda telefoniczne 10 szt., - pkt. mikrofonowe do instalacji nagłośnienia 6 szt. plus 1 urządzenie wzmacniająco-miksujące (ilość głośników w obiekcie do ustalenia przez Wykonawcę), - instalacja monitoringu jak informacja w odpowiedzi dla pkt.4, - instalację z manualnymi włącznikami alarmowymi o pożarze należy zaprojektować i wykonać - jeżeli istnieje taki wymóg określony przepisami ppoż. dla tego typu obiektów - zgodnie z wymogami. 2. Sygnalizacji Alarmu Pożaru do ustalenia z PSP, 3. Okablowania wraz z głośnikami instalacji nagłośnienia, 4. Okablowanie i automatyka dla wentylacji i klimatyzacji w zakresie opracowania dla branży sanitarnej, 5. Okablowanie z kamerami dla systemu monitoringu cctv bez serwera/centrali i oprogramowania do uzgodnienia wraz z PPL jako Zarządzającym lotniskiem. Zamawiający wymaga zaprojektowania i wykonania instalacji monitoringu wraz z montażem 2 kamer zewnętrznych i 4 kamer wewnętrznych i dostawą urządzenia zbierającego obraz z kamer CCTV i przesyłającego sygnał do serwera w budynku istniejącego terminala pasażerskiego. Wykonawca zobowiązany jest do ustalenia z zarządzającym portem lotniczym parametrów technicznych kamer i urządzenia zbierająco-przesyłającego. 6. Okablowanie dla systemy monitorów informacyjnych systemu FIDS (max. 2 szt.) oraz paneli TV (3 szt.). W zakresie informacji wizualnej Wykonawca zobowiązany będzie do wykonania 2 punktów dla monitorów systemu FIDS (bez oprogramowania) wraz z połączeniem nowego obiektu z istniejącym terminalem oraz 3 punktów dla monitorów telewizyjnych TV (dostawa monitorów po stronie Zamawiającego). E) Wyposażenie (wybrane elementy) Hali, w tym:

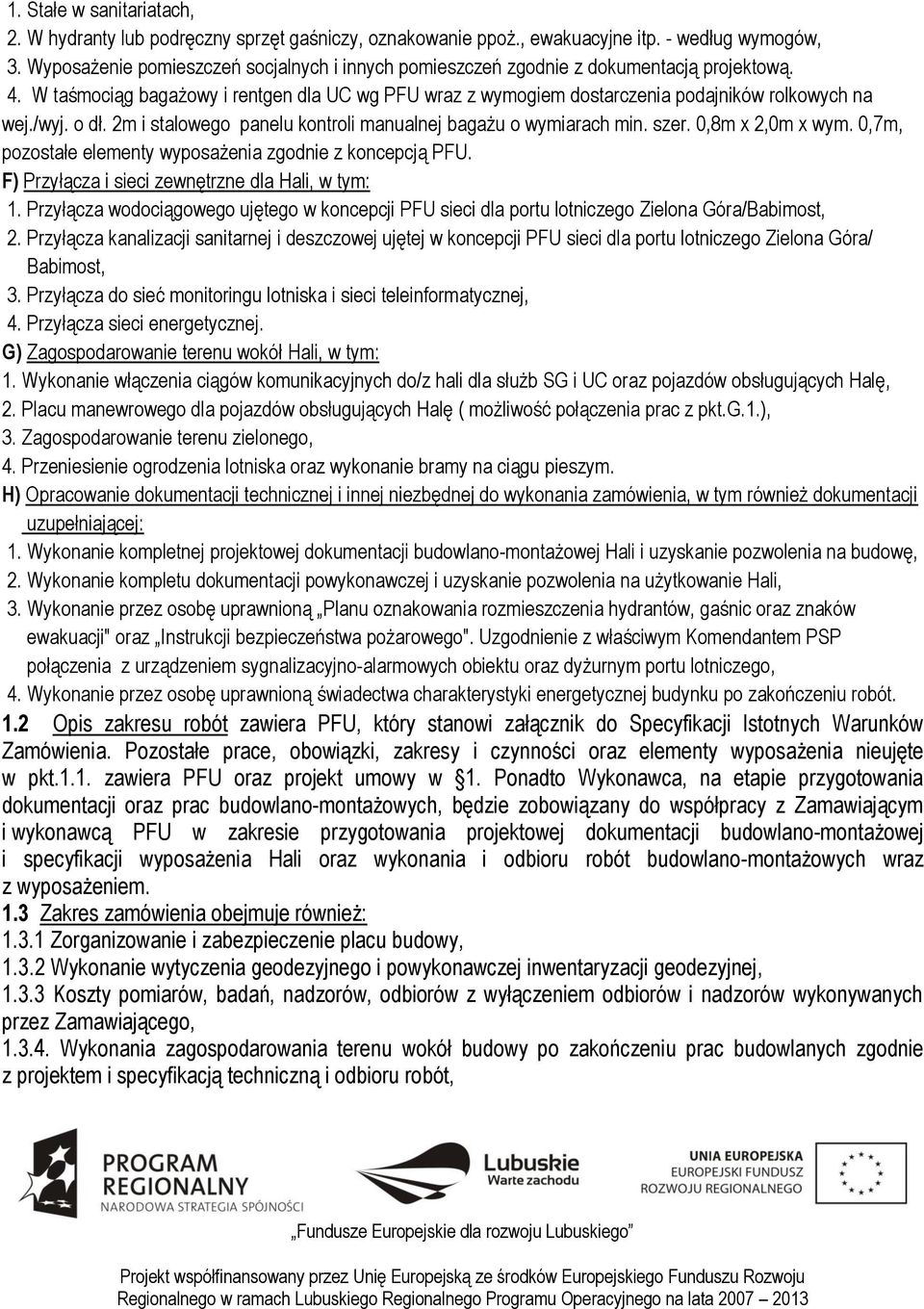

3 1. Stałe w sanitariatach, 2. W hydranty lub podręczny sprzęt gaśniczy, oznakowanie ppoż., ewakuacyjne itp. - według wymogów, 3. Wyposażenie pomieszczeń socjalnych i innych pomieszczeń zgodnie z dokumentacją projektową. 4. W taśmociąg bagażowy i rentgen dla UC wg PFU wraz z wymogiem dostarczenia podajników rolkowych na wej./wyj. o dł. 2m i stalowego panelu kontroli manualnej bagażu o wymiarach min. szer. 0,8m x 2,0m x wym. 0,7m, pozostałe elementy wyposażenia zgodnie z koncepcją PFU. F) Przyłącza i sieci zewnętrzne dla Hali, w tym: 1. Przyłącza wodociągowego ujętego w koncepcji PFU sieci dla portu lotniczego Zielona Góra/Babimost, 2. Przyłącza kanalizacji sanitarnej i deszczowej ujętej w koncepcji PFU sieci dla portu lotniczego Zielona Góra/ Babimost, 3. Przyłącza do sieć monitoringu lotniska i sieci teleinformatycznej, 4. Przyłącza sieci energetycznej. G) Zagospodarowanie terenu wokół Hali, w tym: 1. Wykonanie włączenia ciągów komunikacyjnych do/z hali dla służb SG i UC oraz pojazdów obsługujących Halę, 2. Placu manewrowego dla pojazdów obsługujących Halę ( możliwość połączenia prac z pkt.g.1.), 3. Zagospodarowanie terenu zielonego, 4. Przeniesienie ogrodzenia lotniska oraz wykonanie bramy na ciągu pieszym. H) Opracowanie dokumentacji technicznej i innej niezbędnej do wykonania zamówienia, w tym również dokumentacji uzupełniającej: 1. Wykonanie kompletnej projektowej dokumentacji budowlano-montażowej Hali i uzyskanie pozwolenia na budowę, 2. Wykonanie kompletu dokumentacji powykonawczej i uzyskanie pozwolenia na użytkowanie Hali, 3. Wykonanie przez osobę uprawnioną Planu oznakowania rozmieszczenia hydrantów, gaśnic oraz znaków ewakuacji" oraz Instrukcji bezpieczeństwa pożarowego". Uzgodnienie z właściwym Komendantem PSP połączenia z urządzeniem sygnalizacyjno-alarmowych obiektu oraz dyżurnym portu lotniczego, 4. Wykonanie przez osobę uprawnioną świadectwa charakterystyki energetycznej budynku po zakończeniu robót. 1.2 Opis zakresu robót zawiera PFU, który stanowi załącznik do Specyfikacji Istotnych Warunków Zamówienia. Pozostałe prace, obowiązki, zakresy i czynności oraz elementy wyposażenia nieujęte w pkt.1.1. zawiera PFU oraz projekt umowy w 1. Ponadto Wykonawca, na etapie przygotowania dokumentacji oraz prac budowlano-montażowych, będzie zobowiązany do współpracy z Zamawiającym i wykonawcą PFU w zakresie przygotowania projektowej dokumentacji budowlano-montażowej i specyfikacji wyposażenia Hali oraz wykonania i odbioru robót budowlano-montażowych wraz z wyposażeniem. 1.3 Zakres zamówienia obejmuje również: Zorganizowanie i zabezpieczenie placu budowy, Wykonanie wytyczenia geodezyjnego i powykonawczej inwentaryzacji geodezyjnej, Koszty pomiarów, badań, nadzorów, odbiorów z wyłączeniem odbiorów i nadzorów wykonywanych przez Zamawiającego, Wykonania zagospodarowania terenu wokół budowy po zakończeniu prac budowlanych zgodnie z projektem i specyfikacją techniczną i odbioru robót,

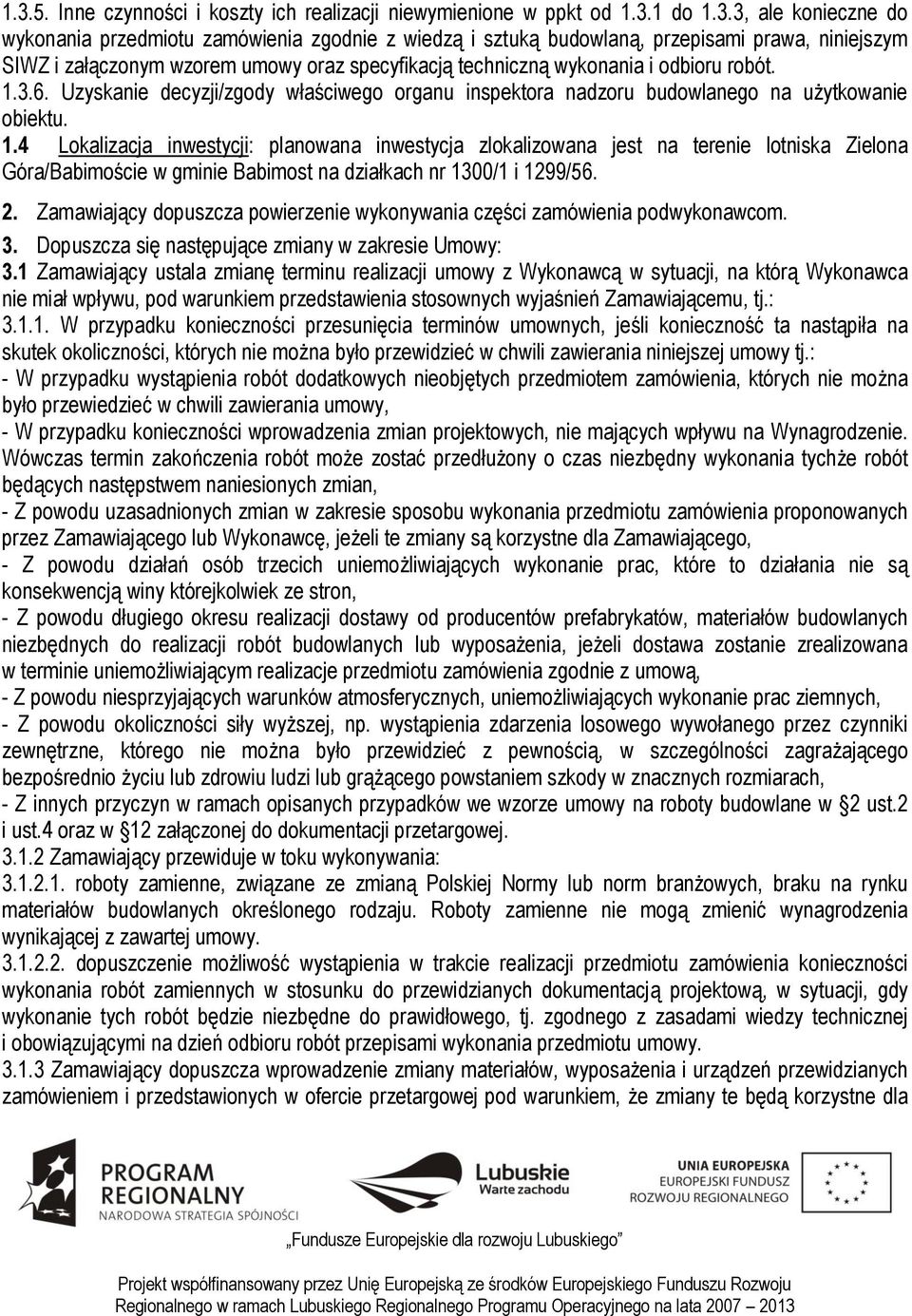

4 Inne czynności i koszty ich realizacji niewymienione w ppkt od do 1.3.3, ale konieczne do wykonania przedmiotu zamówienia zgodnie z wiedzą i sztuką budowlaną, przepisami prawa, niniejszym SIWZ i załączonym wzorem umowy oraz specyfikacją techniczną wykonania i odbioru robót Uzyskanie decyzji/zgody właściwego organu inspektora nadzoru budowlanego na użytkowanie obiektu. 1.4 Lokalizacja inwestycji: planowana inwestycja zlokalizowana jest na terenie lotniska Zielona Góra/Babimoście w gminie Babimost na działkach nr 1300/1 i 1299/ Zamawiający dopuszcza powierzenie wykonywania części zamówienia podwykonawcom. 3. Dopuszcza się następujące zmiany w zakresie Umowy: 3.1 Zamawiający ustala zmianę terminu realizacji umowy z Wykonawcą w sytuacji, na którą Wykonawca nie miał wpływu, pod warunkiem przedstawienia stosownych wyjaśnień Zamawiającemu, tj.: W przypadku konieczności przesunięcia terminów umownych, jeśli konieczność ta nastąpiła na skutek okoliczności, których nie można było przewidzieć w chwili zawierania niniejszej umowy tj.: - W przypadku wystąpienia robót dodatkowych nieobjętych przedmiotem zamówienia, których nie można było przewiedzieć w chwili zawierania umowy, - W przypadku konieczności wprowadzenia zmian projektowych, nie mających wpływu na Wynagrodzenie. Wówczas termin zakończenia robót może zostać przedłużony o czas niezbędny wykonania tychże robót będących następstwem naniesionych zmian, - Z powodu uzasadnionych zmian w zakresie sposobu wykonania przedmiotu zamówienia proponowanych przez Zamawiającego lub Wykonawcę, jeżeli te zmiany są korzystne dla Zamawiającego, - Z powodu działań osób trzecich uniemożliwiających wykonanie prac, które to działania nie są konsekwencją winy którejkolwiek ze stron, - Z powodu długiego okresu realizacji dostawy od producentów prefabrykatów, materiałów budowlanych niezbędnych do realizacji robót budowlanych lub wyposażenia, jeżeli dostawa zostanie zrealizowana w terminie uniemożliwiającym realizacje przedmiotu zamówienia zgodnie z umową, - Z powodu niesprzyjających warunków atmosferycznych, uniemożliwiających wykonanie prac ziemnych, - Z powodu okoliczności siły wyższej, np. wystąpienia zdarzenia losowego wywołanego przez czynniki zewnętrzne, którego nie można było przewidzieć z pewnością, w szczególności zagrażającego bezpośrednio życiu lub zdrowiu ludzi lub grążącego powstaniem szkody w znacznych rozmiarach, - Z innych przyczyn w ramach opisanych przypadków we wzorze umowy na roboty budowlane w 2 ust.2 i ust.4 oraz w 12 załączonej do dokumentacji przetargowej Zamawiający przewiduje w toku wykonywania: roboty zamienne, związane ze zmianą Polskiej Normy lub norm branżowych, braku na rynku materiałów budowlanych określonego rodzaju. Roboty zamienne nie mogą zmienić wynagrodzenia wynikającej z zawartej umowy dopuszczenie możliwość wystąpienia w trakcie realizacji przedmiotu zamówienia konieczności wykonania robót zamiennych w stosunku do przewidzianych dokumentacją projektową, w sytuacji, gdy wykonanie tych robót będzie niezbędne do prawidłowego, tj. zgodnego z zasadami wiedzy technicznej i obowiązującymi na dzień odbioru robót przepisami wykonania przedmiotu umowy Zamawiający dopuszcza wprowadzenie zmiany materiałów, wyposażenia i urządzeń przewidzianych zamówieniem i przedstawionych w ofercie przetargowej pod warunkiem, że zmiany te będą korzystne dla

5 Zamawiającego i nie wpłyną na zmianę wynagrodzenia. Zmiany te mogą dotyczyć następujących okoliczności: a) powodujące poprawienie parametrów technicznych i jakościowych, b) wynikające z aktualizacji rozwiązań z uwagi na postęp technologiczny lub zmiany obowiązujących przepisów, c) powodujące obniżenie kosztu ponoszonego przez Zamawiającego na eksploatację i konserwację wykonanego przedmiotu zamówienia, Zmiany, o których mowa w pkt do pkt muszą być każdorazowo zatwierdzone przez Zamawiającego w porozumieniu z projektantem i inspektorem nadzoru W przypadku wystąpienia robót dodatkowych nie wykraczających poza określenie przedmiotu zamówienia zawartych w SIWZ W przypadku zmiany kadry kierowniczej po stronie Wykonawcy przewidzianej do realizacji zamówienia - Wykonawca zobowiązany jest zastąpić te osoby osobami posiadającymi takie same uprawnienia zgodnie z postanowieniami zawartymi w SIWZ i wzorze umowy W przypadku zmiany terminów płatności faktur i rozliczania przedmiotu umowy. 3.2 Zmiany powyższe nie spowodują zmiany wynagrodzenia ryczałtowego wykonania przedmiotu umowy, która będzie zaoferowana przez Wykonawcę w Formularzu Ofertowym. 3.3 O wystąpieniu okoliczności mogących wpłynąć na zmianę terminów Wykonawca winien jest poinformować Zamawiającego pisemnie i natychmiast odnotować to w dzienniku budowy. 3.4 O wystąpieniu okoliczności mogących wpłynąć na zmianę umowy Wykonawca winien jest poinformować Zamawiającego pisemnie. 4. Wymagany termin zakończenie robót i przystąpienia do ich odbioru do sierpnia 2015r., a odbioru Decyzji pozwolenia na użytkowanie obiektu do 12 września 2015r.
