1 Good practices in modernization of street lighting and its. challenges Przykłady dobrych praktyk w modernizacji oświetlenia ulicznego. Światło powinno być tylko tam, gdzie jest potrzebne i tylko takie, jakie jest potrzebne ManagEnergy Capacity Building Workshop NFOŚiGW, Warszawa r. Ryszard Zwierchanowski Krajowa Agencja Poszanowania Energii S.A.

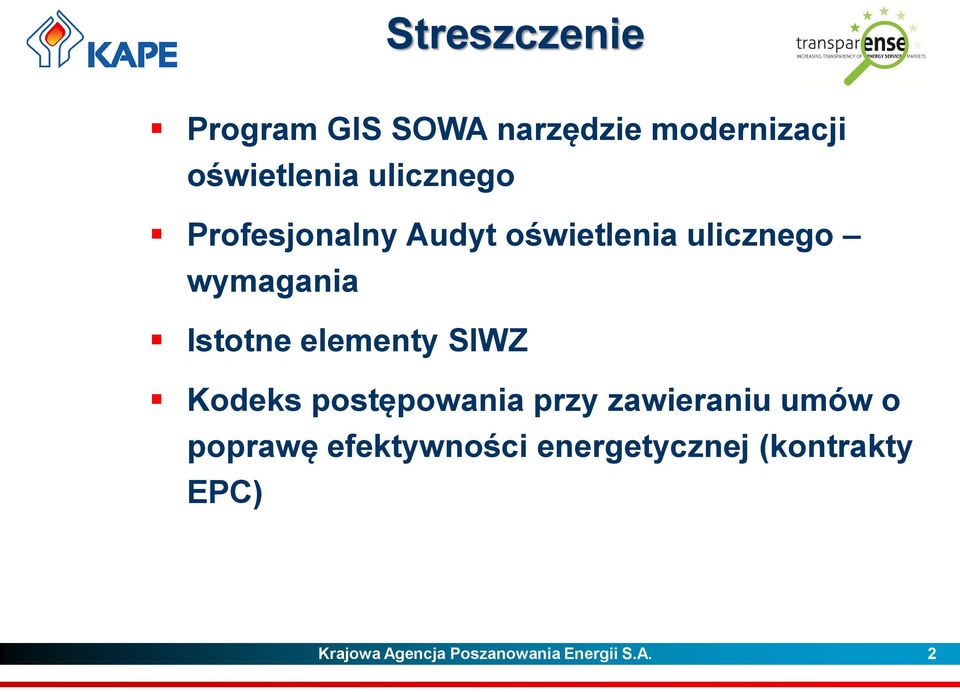

2 Streszczenie Program GIS SOWA narzędzie modernizacji oświetlenia ulicznego Profesjonalny Audyt oświetlenia ulicznego wymagania Istotne elementy SIWZ Kodeks postępowania przy zawieraniu umów o poprawę efektywności energetycznej (kontrakty EPC) Krajowa Agencja Poszanowania Energii S.A. 2

3 Priorytety w oświetleniu dla JST Energooszczędność Bezpieczeństwo Ekologia Zarządzanie oświetleniem: redukcja, światło na żądanie Monitoring, redundancyjność systemu sterowania Emisje CO2 Konserwacja, monitoring każdego PO Poprawa wizerunku miasta Zaśmiecanie atmosfery Krajowa Agencja Poszanowania Energii S.A. 3

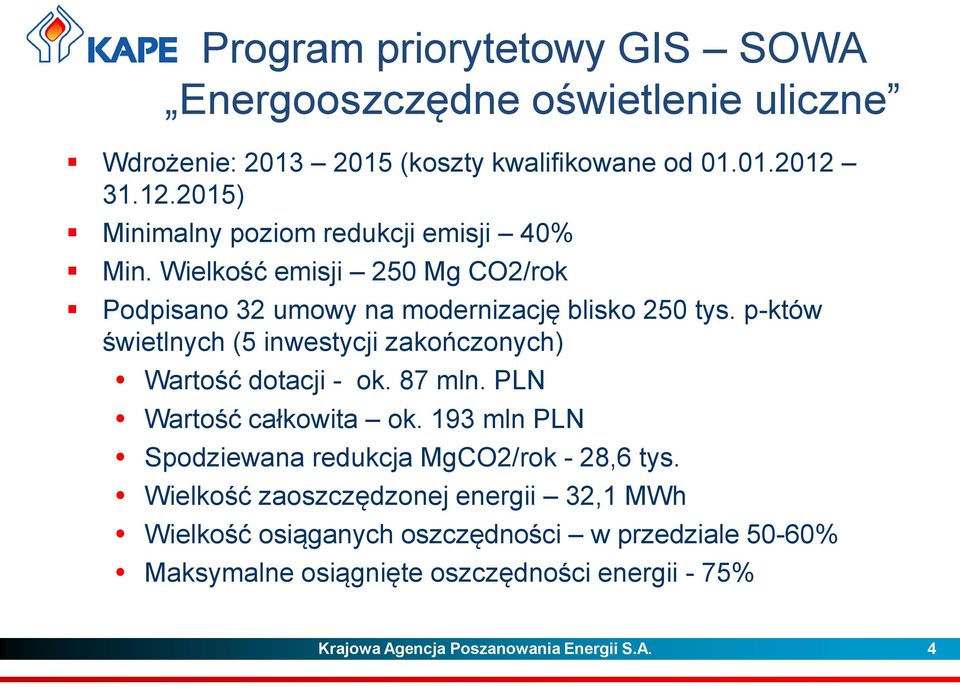

4 Program priorytetowy GIS SOWA Energooszczędne oświetlenie uliczne Wdrożenie: (koszty kwalifikowane od ) Minimalny poziom redukcji emisji 40% Min. Wielkość emisji 250 Mg CO2/rok Podpisano 32 umowy na modernizację blisko 250 tys. p-któw świetlnych (5 inwestycji zakończonych) Wartość dotacji - ok. 87 mln. PLN Wartość całkowita ok. 193 mln PLN Spodziewana redukcja MgCO2/rok - 28,6 tys. Wielkość zaoszczędzonej energii 32,1 MWh Wielkość osiąganych oszczędności w przedziale 50-60% Maksymalne osiągnięte oszczędności energii - 75% Krajowa Agencja Poszanowania Energii S.A. 4

5 Program priorytetowy GIS SOWA Energooszczędne oświetlenie uliczne Wdrożenie nowych technologii (oprawy LED, sterowanie oświetleniem) Impuls do porządkowania spraw własnościowych duży opór ze strony zakładów energetycznych Wymóg dla ZE dot. konieczności modernizacji własnej sieci Nowa wiedza dla JST, brak specjalistów ( rola doradztwa na etapie SIWZ, nadzoru inwestorskiego, rozliczenia inwestycji) Na etapie projektowania konieczność określenia wymagań technicznych sprzętu min. w trzech wariantach Na etapie wykonawstwa dokładna kontrola zgodności z SIWZ i dokumentacją projektową, Pomiary przy odbiorach częściowych i końcowych wykonywane przez firmy niezależne szczególnie zgodność z PN-EN przy pełnym oświetleniu i po redukcji Krajowa Agencja Poszanowania Energii S.A. 5

6 1. Wprowadzenie 1.1. Definicja Celów Projektu 2. Identyfikacja projektu Audyt oświetleniowy - wymagania 3. Analiza jakości oświetlenia dróg i ulic Stan aktualny, inwentaryzacja- Organizacja Bazy Danych Systemu Oświetleniowego 3.3. Mapa klas oświetleniowych poszczególnych ulic wg PN/EN 13201, pomiary 3.4. Ogólna ocena techniczna 3.6. Zgodność ze standardami - zjawisko Light pollution 3.9. Parametry geometryczne dróg, ulic i ciągów pieszych 4. Analiza techniczno-technologiczna pod kątem zmniejszenia zużycia energii elektrycznej 4.1. Sprzęt oświetleniowy - źródła światła Półprzewodnikowe źródła światła LED (0,1 15W) barwa biała º K Sodowe źródła światła ( W) barwa żółta Metalohalogenkowe ( W) barwa biała Porównanie skuteczności (efficacy) źródeł światła 4.2. Sprzęt oświetleniowy - Oprawy 4.4. Systemy sterowania 4.5. System stabilizacji i redukcji napięcia (mocy), współczynniki wykorzystania mocy energii λ=γ*cos Ф (Power factor - 0,8 1) 4.7. Propozycje oznakowywania majątku Miasta Krajowa Agencja Poszanowania Energii S.A. 6

7 Audyt oświetleniowy - wymagania 5. Analiza kosztów i korzyści ekonomicznych, obliczenia uzyskiwanych oszczędności Model kosztów utrzymania oświetlenia ulicznego 5.2. Analiza kosztów eksploatacji systemu przed i po modernizacji Analiza kosztów zużycia energii elektrycznej Symulacja wariantu I Symulacja wariantu II Symulacja wariantu III Analiza kosztów mocy zamówionej Porównanie wariantów i wybór wariantu optymalnego Studium czasu eksploatacji systemu oświetleniowego w ciągu roku (4024 h i schemat redukcji) 5.3. Analiza całkowitych kosztów utrzymania oświetlenia ulicznego Analiza wskaźnikowa ( SPBP, NPV, IRR) Całkowite zużycie energii wg taryf Krajowa Agencja Poszanowania Energii S.A. 7

8 Audyt oświetleniowy - wymagania 6. Analiza wykonalności rozwiązań 6.1. Wariant I- maksymalny 6.2. Wariant II - optymalny 6.3. Wariant III minimalny 7. Analiza instytucjonalna 7.1. Wykonalność instytucjonalna projektu 7.2. Umowy realizacyjne, EPC itp.. 8. Analiza oddziaływania na środowisko 8.1. Wyliczenie wskaźnika ekologicznego 8.2. Zanieczyszczenie powietrza w trakcie modernizacji 9. Analiza finansowo - rozliczeniowa inwestycji 9.1. Nakłady inwestycyjne na realizację projektu 9.2. Harmonogram rzeczowo-finansowy nakładów na budowę 9.3. Koszty projektu 9.4. Nakłady w okresie eksploatacji 9.5. Źródła finansowania projektu Krajowa Agencja Poszanowania Energii S.A. 8

9 Audyt oświetleniowy - wymagania 10. Rachunek zysków i strat projektu Rachunek przepływów pieniężnych Inwestora w okresie realizacji i eksploatacji inwestycji Przepływy pieniężne z inwestycji w 20 letnim okresie referencyjnym Analiza możliwości finansowania inwestycji bez zadłużania JST 11. Załączniki do Analizy Obliczenia fotometryczne Raporty inwentaryzacyjne (mapy) Kosztorysy inwestorskie Krajowa Agencja Poszanowania Energii S.A. 9

10 Projekty fotometryczne Krajowa Agencja Poszanowania Energii S.A. 10

11 Projekty fotometryczne Krajowa Agencja Poszanowania Energii S.A. 11

12 Projekty fotometryczne Krajowa Agencja Poszanowania Energii S.A. 12

13 Przykłady realizacji oświetlenia Źródło: Sławomir Zalewski ZTŚ PW Krajowa Agencja Poszanowania Energii S.A. 13

14 Zastosowanie Krajowa Agencja Poszanowania Energii S.A. 14

15 Odczyt danych Krajowa Agencja Poszanowania Energii S.A. 15

16 Proces realizacji inwestycji Realizacja inwestycji - WYKONAWCA Instalacja sprzętu zgodnie ze specyfikacją projektową Nadzór autorski (projektant) Odbiór inwestycji PODMIOTR NIEZALEŻNY na koszt wykonawcy Odbiór energetyczny (pomiary elektryczne) Odbiór oświetleniowy (pomiary oświetleniowe: luminancji, natężenia oświetlenia, weryfikacja realizacji na zgodność z projektem i projektu na zgodność z Normą) Eksploatacja i sprawozdawczość (5 lat) Sterowanie oświetleniem i monitoring Naprawy gwarancyjne i pogwarancyjne Okresowe pomiary eksploatacyjne Wymiana oświetlenia po upływie okresu gwarancyjnego Krajowa Agencja Poszanowania Energii S.A. 16

17 Odbiór instalacji oświetleniowej (przez niezależną instytucję) Odbiór energetyczny Odbiór oświetleniowy pomiary zgodnie z PN : 2007 lub metodą równoważną POMIARY LUMINANCJI DROGI Kaucja gwarancyjna SIWZ ważne elementy Warunkiem ostatecznego odbioru powinno być dochowanie założonych parametrów oświetleniowych po upływie okresu gwarancyjnego Wykonywanie okresowych pomiarów eksploatacyjnych oświetlenia Krajowa Agencja Poszanowania Energii S.A. 17

18 Kodeks postępowania przy umowach EPC Energy Performance Contracts (EPC) umowy o poprawę efektywności energetycznej, kontrakty z gwarancją uzyskania oszczędności Podstawowe wartości wymagane od dostawców usług w projektach objętych EPC to: SKUTECZNOŚĆ oszczędności energii, efektywność ekonomiczna, trwałość efektu PROFESJONALIZM wiedza, wysoka jakość pracy, rzetelność, odpowiedzialność, obiektywność, troska o dobre imię w branży PRZEJRZYSTOŚĆ uczciwość, otwartość, przejrzystość na każdym etapie realizacji, jasność informacji. Krajowa Agencja Poszanowania Energii S.A. 18

19 Laboratorium przemysłowe Polsko Japońskiego Centrum Efektywności Energetycznej Dziękujemy za uwagę Krajowa Agencja Poszanowania Energii S.A. ul. Nowowiejska 21/25 tel fax Krajowa Agencja Poszanowania Energii S.A. 19
