1 TBM TELEKOM Sp. z o.o. Postęp w dziedzinie technologii LED otworzył drzwi nowym koncepcjom oświetleniowym. Nastąpił znaczny wzrost jakości diod świecących LED, co umożliwiło podniesienie efektywności całego systemu. W połączeniu z kreatywnym projektem, technologia ta położyła fundamenty pod nową generację najnowocześniejszych produktów w tym opraw oświetlenia ulicznego oferowanych przez TBM TELEKOM

Nastąpił znaczny wzrost jakości diod świecących LED, co umożliwiło podniesienie efektywności całego

2 Zastosowanie Zalety technologii LED Produkty Badania i Certyfikacja Walory ekonomiczne

3 Zastosowanie technologii LED oświetlenie ulic, dróg, tuneli, parkingów, posiadłości, parków i ogrodów, ścieżek rowerowych

4 Zastosowanie technologii LED oświetlenie wnętrz mieszkań i domów, miejsc pracy, biur, hali produkcyjnych i magazynowych

5 Zastosowanie technologii LED oświetlenie hoteli, stacji paliw, sklepów i centrów handlowych architektury nowoczesnej i zabytkowej oraz kościołów

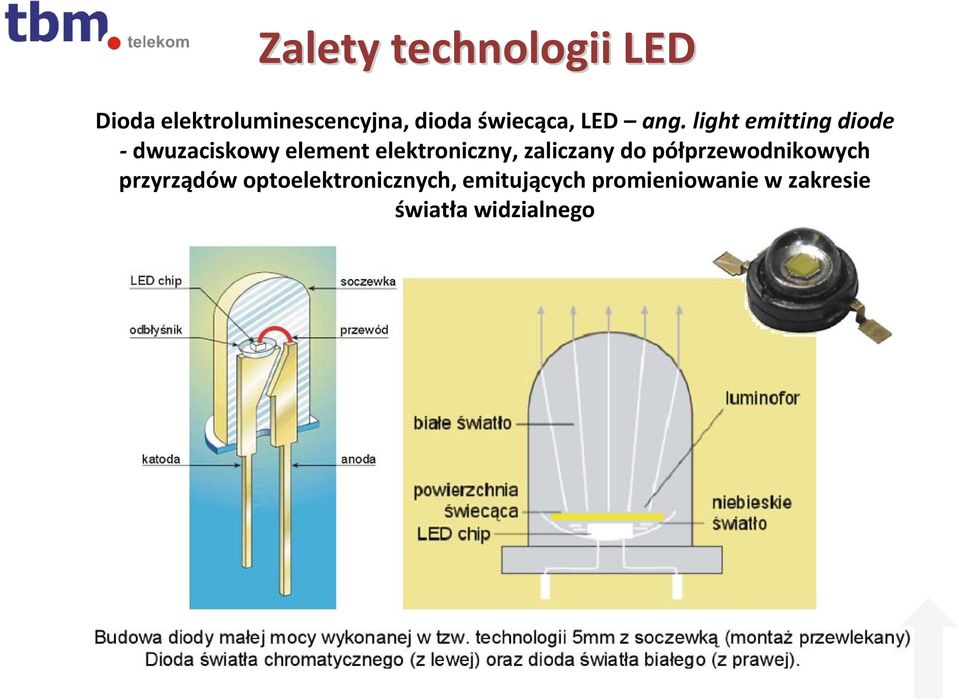

6 Zalety technologii LED Dioda elektroluminescencyjna, dioda świecąca, LED ang. light emitting diode dwuzaciskowy element elektroniczny, zaliczany do półprzewodnikowych przyrządów optoelektronicznych, emitujących promieniowanie w zakresie światła widzialnego

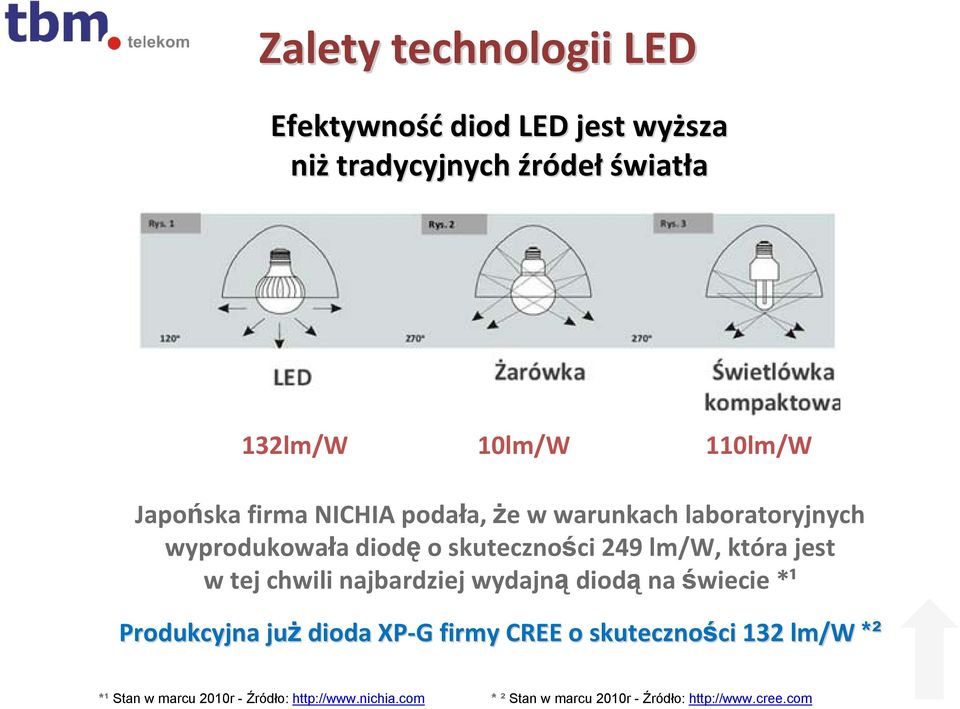

7 Zalety technologii LED Efektywność diod LED jest wyższa niż tradycyjnych źródeł światła 132lm/W 10lm/W 110lm/W Japońska firma NICHIA podała, że w warunkach laboratoryjnych wyprodukowała diodę o skuteczności 249 lm/w, która jest w tej chwili najbardziej wydajną diodą na świecie *¹ Produkcyjna już dioda XP G G firmy CREE o skuteczności ci 132 lm/w /W *² *¹ Stan w marcu 2010r - Źródło: * ² Stan w marcu 2010r - Źródło:

jest w tej chwili najbardziej wydajną diodą na świecie *¹ Produkcyjna już dioda XP G G firmy CREE o skuteczności

8 Zalety technologii LED Nominalna żywotność pracy do h (10 12lat) ,8 13,7 20,5 27,4 41,1 Producenci diod LED określają ich trwałość na godzin. Po tym czasie strumieńświetlny diody spada do poziomu 70% wartości pierwotnej Trwałość tradycyjnej żarówki to godz żarówki halogenowej: godz Czas świecenia na dobę [h]

Po tym czasie strumieńświetlny diody spada do poziomu 70% wartości pierwotnej.

9 Zalety technologii LED Występuj pują z diodami o dowolnej temperaturze barwowej promieniowania Diody są produkowane w praktycznie całym spektrum temperatur barwowych od barwy ciepło białej (2.700 K) do barwy zimno białej ( K). Ponieważ białe światło odbierane jest przez ludzi jako jaśniejsze niż w rzeczywistości, można spełnić ich oczekiwania oświetleniowe przy obniżeniu strumienia świetlnego nawet o 30%

700 K) do barwy zimno białej (10.000 K).

10 Zalety technologii LED Posiadają wysoki wskaźnik oddawania barw Porównanie oświetlenia ulicznego z zastosowaniem ledowego źródła światła (po lewej) i tradycyjnego oświetlenia lampami sodowymi (po prawej). Przy mniejszym zużyciu energii źródło LED zapewnia porównywalny poziom oświetlenia oraz barwę światła zbliżoną do światła dziennego.

tradycyjnego oświetlenia lampami sodowymi (po prawej).

11 Zalety technologii LED Posiadają wysoki wskaźnik oddawania barw

12 Zalety technologii LED Oświetlają powierzchnię z lepszą równomiernością Natężenie oświetlenia Średni: 3.5 lx Min. 9.0 lx Max. 0.9 lx Max : Min: 10.0 lx Średni: Natężenie oświetlenia Średni: 2.8 lx Min. 5.2 lx Max. 1.2 lx Max : Min: 4.3 lx

13 Zalety technologii LED Osiągaj gają właściwe natęż ężenie oświetlenia o natychmiast po załą łączeniu, bez oczekiwania na rozgrzanie Czas włączenia diody LED nie przekracza 100 ns (10 9 s), a czas wyłączenia 200 ns. Typowa żarówka osiąga 90% swojej światłości po czasie 0,2 s. Czasy włączania lamp fluorescencyjnych i wyładowczych są jeszcze dłuższe i sięgają kilku minut.

s), a czas wyłączenia 200 ns. Typowa żarówka osiąga 90% swojej światłości po czasie 0,2 s.

14 Zalety technologii LED Oprawy LED nie wymagają utylizacji Oprawy LED dzięki swoim zaletą konstrukcyjnym nie posiadają w swojej budowie żadnych związków wymagających utylizacji. W odróżnieniu do oświetlenia kompaktowego, które z uwagi na związki rtęci podlega szczególnej uwadze przy składowaniu i procesom utylizacji po zużyciu. = = Rtęć Hg

15 Zalety technologii LED Z uwagi na zasadę działania ania łatwo można regulować natęż ężenie światła a częste włąw łączanie i wyłą łączanie nie ma wpływu ywu na żywotność diody Diody LED są zasilane i sterowane w identyczny sposób jak wszelkiego rodzaju inne urządzenia elektroniczne więc również ściemnianie jest możliwe a częstotliwość ich załączania nie ma żadnego wpływu na żywotność co nie wyklucza stosowania sterowania fotokomórkowego.

identyczny sposób jak wszelkiego rodzaju inne urządzenia elektroniczne więc również ściemnianie jest możliwe

16 PRODUKTY LED LR 2U 56W LR 4U 112W LR 6U 168W Moc: 56 W Strumień świetlny: 4 580lm Moc: 112 W Strumień świetlny: 9 400lm Moc: 168 W Strumień świetlny: lm Zasilanie V AC lub 12V lub 24V DC Wodoszczelność IP65 Trwałość > h Światło białe: CW (3500K) lub PW (5000K) Ra > 75

Strumień świetlny: 13 800lm Zasilanie 85 275V AC lub 12V lub 24V DC

17 PRODUKTY LED Zamiennik tradycyjnych lamp ulicznych Oprawa rtęciowa Oprawa sodowa LR 2U 56W Moc: 125 W Ra = 40 Strumień świetlny: 6 300lm Moc: 100 W Ra = 25 Strumień świetlny: 9 600lm Moc: 56 W Ra > 75 Strumień świetlny: 4 580lm

40 Strumień świetlny: 6 300lm Moc: 100 W Ra = 25

18 PRODUKTY LED Zamiennik tradycyjnych lamp ulicznych Oprawa rtęciowa Oprawa sodowa LR 4U 112W Moc: 250 W Ra = 40 Strumień świetlny: lm Moc: 150 W Ra = 25 Strumień świetlny: lm Moc: 112 W Ra > 75 Strumień świetlny: 9 400lm

Strumień świetlny: 13 000lm Moc: 150 W Ra = 25 Strumień

19 Walory ekonomiczne Porównanie parametrów świetlnych z zastosowaniem sodowego i LED owego źródła światła Wysokość mocowania oprawy Strefa oświetlenia Źródło sodowe SON 70W Strumień świetlny Φ Natężenie oświetlenia E m Strumień świetlny Φ Źródło LED LR 2u 56W Natężenie oświetlenia E m Strumień świetlny Φ Źródło sodowe SON 150W Natężenie oświetlenia E m Strumień świetlny Φ Źródło LED LR 4U 112W Natężenie oświetlenia E m 6m 21x10m 17lx 19lx 41lx 38lx 8m 28x13m 10lx 11lx 24lx 22lx [lm] [lm] [lm] [lm] 10m 35x16m 6lx 7lx 15lx 14lx 12m 42x19m 4,4lx 5lx 11lx 10lx

Strumień świetlny Φ Źródło sodowe SON 150W Natężenie oświetlenia E m Strumień świetlny Φ Źródło LED LR 4U 112W Natężenie oświetlenia E m 6m 21x10m

20 Badania i Certyfikacja Oprawy LED są produkowane zgodnie z obecnie obowiązującymi normami oraz zostały przebadane przez Laboratorium Badawcze i Wzorcujące Instytutu Elektrotechniki w Warszawie Dane fotometryczne opraw są dostępne w plikach eulumdat.

Laboratorium Badawcze i Wzorcujące Instytutu Elektrotechniki w

21 Walory ekonomiczne Rachunek ekonomiczny zastąpienia oprawy ulicznej ze źródłem rtęciowym 125W przez oprawę LED LR 2U 28W: Typ oprawy Rtęciowe Ilość szt. Pobór mocy pojedynczej oprawy Łączny dobowy pobór mocy opraw Łączne dobowe koszty za oświetleni e Łączne miesięczne koszty za oświetlenie Łączne roczne koszty za oświetlenie 145W 145kW 58zł 1 740zł zł LR 2U LED 100szt 35W 35kW 14zł 420zł 5 110zł Oszczędno dności ( 76% ) 110kW 44zł 1 320zł zł Założone średniodobowy czas pracy oświetlenia 10h Założona cena za 1kWh = 0,40zł

22 Walory ekonomiczne Roczne zużycie energii ( kwh) Lampa uliczna LED 112W 580 Lampa sodowa HPS 250W kwh

23 Walory ekonomiczne Porównanie rocznych wydatków na energię elektryczną dla lampy sodowej o mocy 250W i lampy LED o mocy 112W ( przyjęto wydatki na poziomie 0,40 zł/kwh i 4000 godzin pracy w ciągu roku) Roczne koszty energii elektrycznej (PLN) Lampa uliczna LED 112W 232 Lampa sodowa HPS 250W PLN

24 Walory ekonomiczne Żywotność źródła światła (lata) Lampa uliczna LED 12 Lampa sodowa HPS Lata

25 Walory ekonomiczne Zastosowanie lamp ulicznych LED 112W w miejsce lamp sodowych o mocy 250W, pozwala zaoszczędzić 540 MWh energii rocznie. Redukcja zanieczyszczeń ton/rok w odniesieniu do zaoszczędzonych 5400 MWh. Źródło:

26 Walory ekonomiczne OKRES ZWROTU INWESTYCJI W OŚWIETLENIE ULICZNE LED Oszczędność zużycia energii elektrycznej poprzez: zmniejszenie mocy opraw oświetleniowych, lepsze wykorzystanie ukierunkowanego strumienia światła zmniejszenie opłat za moc umowną właściwe dopasowanie taryf opłat Mniejsze koszty serwisu i konserwacji lamp LED Wydłużenie żywotności źródełświatła brak kosztu wymiany tradycyjnych źródełświatła co 2 3 lata Inwestycja w modernizację ulicznego oświetlenia o rtęciowego i sodowego na oświetlenie o LED zwraca się w czasie do 60 mies. Jednostki samorządu terytorialnego mogą dokonywać zakupu opraw w celach próby i testów, w ramach kwot wolnych od przetargu: to jest do EUR netto, od jednego dostawcy (wykonawcy) w okresie 3 lat.

27 REALIZACJE Lokalizacja: Pułtusk: Aleja 100-lecia, 15 szt. LR 4U oprawa sodowa oprawa LED

28 REALIZACJE Lokalizacja: Pułtusk: Aleja 100-lecia, 15 szt. LR 4U Przed modernizacją (oprawa sodowa) Po wymianie na LED

29 REALIZACJE Ostrowiec Świętokrzyski: ul. Radwana (centrum miasta) - 30 szt. LR 4U

30 REALIZACJE Ostrowiec Świętokrzyski: ul. Radwana (centrum miasta) - 30 szt. LR 4U Przed modernizacją (oprawa sodowa) Po wymianie na LED

31 Dziękuj kuję za uwagę Mirosław Wojdat Warszawa, ul. Miła 2 Tel / fax : Tel. kom. :
