Załącznik nr 7 do SIWZ Opis przedmiotu zamówienia. Zasady ogólne konfiguracji:

Transkrypt

1 Załącznik nr 7 do SIWZ Opis przedmiotu zamówienia Zasady ogólne konfiguracji: Konfiguracja obejmuje wdrożenie współpracy dostarczonych terminali telefonicznych IP oraz IP DECT z systemem telefonicznym Cisco Unified Communications Manager, poprzez ich implementacje do systemu, na podstawie danych dostarczonych Wykonawcy wybranemu w postępowaniu przez Zamawiającego a obejmującą: a. przypisanie im numeracji publicznej i resortowej, b. przypisanie im uprawnień do realizacji połączeń, c. rozniesienie i przyłączenie ich do sieci LAN Zamawiającego w pomieszczeniach ich użytkowania. TYP 1: // (Dyrektor/Prezes) // 6szt. 1. Urządzenie musi być telefonem IP współpracującym z systemem telefonicznym Cisco Unified Communications Manager wersja 8.6 i wyższa na podstawie protokołów SIP. 2. Urządzenie musi wspierać kodeki audio, co najmniej określone przez G.711a, G.711μ, G.729a, G.729ab, G.722, ilbc. 3. Urządzenie musi posiadać kolorowy, podświetlany wyświetlacz (minimum 640 x 480 pikseli) o przekątnej, co najmniej 10 cm, o 24-bitowej głębi kolorów. 4. Urządzenie musi posiadać możliwość konfiguracji, co najmniej 5 linii (numerów telefonicznych) 5. Urządzenie powinno posiadać min. dwa porty USB 6. Urządzenie musi zawierać, co najmniej 5 przycisków umożliwiające wybór linii oraz obserwację jej stanu (zajętość/dostępność), bądź też obserwację stanu linii innego urządzenia w systemie. 7. Urządzenie musi posiadać wbudowany system głośnomówiący (tzw. speakerphone), umożliwiający prowadzenie rozmowy bez podnoszenia słuchawki i działający w trybie fulldupleks 8. Urządzenie musi posiadać, co najmniej 4 przycisków kontekstowych, których funkcje zależą od stanu (np. inne gdy nie ma połączenia, inne gdy jest połączenie, inne gdy jest połączenie przychodzące, inne gdy połączenie jest zawieszone) 9. Urządzenie musi mieć możliwość rozbudowy do 36 przycisków za pomocą zewnętrznego modułu rozszerzeń. 10. W zakresie bezpieczeństwa telefon musi umożliwiać: zabezpieczenie komunikacji z serwerem sterującym za pomocą TLS (Transport Layer Security), zabezpieczenie strumienia audio za pomocą SRTP (Secure Real-time Transport Protocol) 11. Urządzenie musi posiadać, co najmniej następujące dedykowane przyciski: przycisk ponownego wybierania przycisk przekierowania rozmowy przycisk zawieszenia połączenia przycisk dostępu do listy kontaktów przycisk dostępu do poczty głosowej przycisk sterujący głośności przycisk wyłączenia mikrofonu

2 przycisk do włączenia systemu nagłownego dla prowadzonej rozmowy przycisk do włączenia systemu głośnomówiącego dla prowadzonej rozmowy 12. Urządzenie musi posiadać dwu-kierunkowy (góra/dół) przycisk nawigacyjny umożliwiający poruszanie się po różnych menu 13. Urządzenie musi dawać dostęp do systemowej książki telefonicznej 14. Urządzenie musi posiadać wbudowany przełącznik Ethernet, z dwoma portami 10/100/1000 Mbps 15. Port przełącznika urządzenia w kierunku przełącznika sieciowego powinien wspierać trunking 802.1Q celem odseparowania ruchu głosu i ruchu danych 16. Transmisja głosu oraz danych z komputera PC dołączonego do urządzenia muszą być przesyłane w dwóch różnych sieciach VLAN 17. Urządzenie musi umożliwiać zasilanie go z sieci komputerowej LAN zgodnie ze standardem IEEE oraz z wykorzystaniem lokalnych zasilaczy (transformujących napięcie z sieci 230V) 18. Do urządzenia musi być dołączony zewnętrzny zasilacz transformujący napięcie z sieci 230V Urządzenie musi być energooszczędne i pracować w klasie 3 PoE zgodnie z IEEE 802.3af. 19. Menu urządzenia musi być zrealizowane w języku polskim oraz angielskim, przy czym wymagane jest, aby możliwa była zmiana rodzaju języka menu w zależności od ustawień w profilu zalogowanego na nim użytkownika 20. Powinien mieć po rozbudowie o niezbędne elementy - możliwość obsługi połączeń video. 21. Urządzenie musi obsługiwać aplikacje w języku XML, w tym aplikacje XML innych producentów 22. Urządzenie musi realizować połączenia wideo na bazie standardu H.264 Advanced Video Coding (AVC) i umożliwiać kodowanie oraz dekodowanie obrazu wideo z prędkością nie mniejszą niż 30 ramek na sekundę dla rozdzielczości, co najmniej: SQCIF (128 x 96 pixels) QCIF (176 x 144 pixels) QVGA (320 x 240 pixels) SIF (352 x 240 pixels) CIF (352 x 288 pixels) VGA (640 x 480 pixels)

3 TYP 2: // Kierownicy // 54szt. 1. Urządzenie musi być telefonem IP współpracującym z systemem telefonicznym Cisco Unified Communications Manager wersja 8.6 i wyższa 2. Urządzenie musi wspierać kodek audio szerokopasmowy zgodnie ze standardem G.722, przy czym słuchawka, mikrofon oraz głośnik aparatu powinny umożliwiać wykorzystanie możliwości tego kodeka tak by zapewnić wysoką, jakość rozmowy telefonicznej 3. Urządzenie musi wspierać kodeki audio, co najmniej określone przez standardy G.711a, G.711µ i G.729a tak by umożliwić współpracę z telefonami IP starszych generacji, nieobsługującymi kodeków szerokopasmowych, a także rozwiązaniami systemów telekomunikacyjnych innych producentów 4. Urządzenie musi wspierać kodek audio wąskopasmowy działający zgodnie ze standardem ilbc dla zapewnienia możliwości wykorzystania telefonów w placówkach objętych łączami o słabych lub niegwarantowanych parametrach jakościowych QoS 5. Urządzenie musi posiadać wbudowaną lub dołączaną kamerę umożliwiającą kodowanie obrazu zgodne ze standardem H.264, o rozdzielczości, co najmniej VGA, z prędkością nie mniejszą niż 24 ramki na sekundę. 6. Urządzenie musi posiadać podświetlany wyświetlacz o przekątnej min. 5 cali oraz rozdzielczości minimum 640x480 piksele i co najmniej 16-bitową paletę kolorów 7. Wyświetlacz powinien umożliwiać odczytywanie informacji i pomagać w wywoływaniu funkcji urządzenia, a także obsługiwać wyświetlanie na nim ruchomego strumienia wideo. 8. Urządzenie musi posiadać możliwość konfiguracji, co najmniej 4 linii (numerów telefonicznych) 9. Urządzenie musi zawierać, co najmniej 4 przyciski z podświetleniem wbudowanym w przycisk, umożliwiających wybór linii oraz obserwację jej stanu (zajętość/dostępność), bądź też obserwację stanu linii innego urządzenia w systemie. 10. Urządzenie musi na bieżąco w czasie trwania rozmowy umożliwiać wyświetlanie lokalnie na jego ekranie, a także zdalnie poprzez przeglądarkę internetową, informacji diagnostycznych o połączeniu (rodzaj kodeka, liczba wysłanych, odebranych i zgubionych pakietów z próbkami głosowymi, zmienność opóźnienia przesyłania tych pakietów, a także wyliczona informacja, o jakości podawana w postaci uniwersalnej wartości MOS Mean Opinion Score) używane dla celów diagnostycznych w przypadku konieczności diagnozowania przez administratorów problemów, z jakością transmisji głosu w systemie telekomunikacyjnym 11. Urządzenie musi posiadać wbudowany system głośnomówiący (tzw. speakerphone), umożliwiający prowadzenie rozmowy bez podnoszenia słuchawki i działający w trybie fulldupleks. 12. Urządzenie musi posiadać dedykowane gniazdo do podłączenia zestawu nagłownego. Nie jest dopuszczalne rozwiązanie gdzie zestaw nagłowny dołącza się zamiast albo razem ze słuchawką na tym samym gnieździe. 13. Urządzenie musi posiadać, co najmniej 4 przyciski kontekstowe, których funkcje zależą od stanu (np. inne, gdy nie ma połączenia, inne, gdy jest połączenie, inne, gdy jest połączenie przychodzące, inne, gdy połączenie jest zawieszone) 14. Urządzenie musi posiadać, co najmniej następujące dedykowane przyciski: przycisk ponownego wybierania

4 przycisk przekierowania rozmowy przycisk zawieszenia połączenia przycisk do włączenia połączenia konferencyjnego przycisk dostępu do listy kontaktów przycisk dostępu do poczty głosowej przycisk dostępu do aplikacji biznesowych przycisk sterujący głośnością przycisk wyłączenia mikrofonu przycisk wyłączenia kamery przycisk do włączenia systemu nagłownego dla prowadzonej rozmowy przycisk do włączenia systemu głośnomówiącego dla prowadzonej rozmowy 15. Urządzenie musi posiadać dwu-kierunkowy (góra/dół) przycisk nawigacyjny umożliwiający poruszanie się po różnych menu 16. Urządzenie musi dawać dostęp do systemowej książki telefonicznej 17. Urządzenie musi posiadać wbudowany przełącznik Ethernet, z dwoma portami 10/100/1000Mbps 18. Port przełącznika urządzenia w kierunku przełącznika sieciowego powinien wspierać trunking 802.1Q celem odseparowania ruchu głosu i ruchu danych 19. Transmisja głosu/obrazu oraz danych z komputera PC dołączonego do urządzenia muszą być przesyłane w dwóch różnych sieciach VLAN 20. Urządzenie musi zapewniać wsparcie dla protokołu sterującego SIP 21. Urządzenie musi posiadać wbudowany interfejs Bluetooth do obsługi zestawów bezprzewodowych złożonych ze słuchawki i mikrofonu. 22. Urządzenie musi umożliwiać zasilanie go z sieci komputerowej LAN zgodnie ze standardem IEEE oraz z wykorzystaniem lokalnych zasilaczy (transformujących napięcie z sieci 230V) 23. Do urządzenia musi być dołączony zewnętrzny zasilacz transformujący napięcie z sieci 230V 24. Urządzenie musi być energooszczędne i pracować w klasie 1 lub 2 PoE zgodnie z IEEE 802.3af. 25. Menu urządzenia musi być zrealizowane w języku polskim oraz angielskim, przy czym wymagane jest, aby możliwa była zmiana rodzaju języka menu w zależności od ustawień w profilu zalogowanego na nim użytkownika 26. Urządzenie musi obsługiwać aplikacje w języku XML, w tym aplikacje XML innych producentów

5 TYP 3: // BOI // 4szt. 1. Urządzenie musi być telefonem IP współpracującym z systemem telefonicznym Cisco Unified Communications Manager wersja 8.6 i wyższa 2. Urządzenie musi wspierać kodeki audio, co najmniej określone przez standardy G.711a, G.711µ i G.729a tak by umożliwić współpracę z telefonami IP starszych generacji, nie obsługującymi kodeków szerokopasmowych, a także rozwiązaniami systemów telekomunikacyjnych innych producentów 3. Urządzenie musi wspierać kodek audio wąskopasmowy działający zgodnie ze standardem ilbc dla zapewnienia możliwości wykorzystania telefonów w placówkach objętych łączami o słabych lub niegwarantowanych parametrach jakościowych QoS 4. Urządzenie musi posiadać podświetlany wyświetlacz o przekątnej min. 5 cali oraz rozdzielczości minimum 800x480 piksele i co najmniej 24-bitową paletę kolorów 5. Wyświetlacz powinien umożliwiać odczytywanie informacji i pomagać w wywoływaniu funkcji urządzenia, a także obsługiwać wyświetlanie na nim ruchomego strumienia wideo. 6. Urządzenie musi posiadać możliwość konfiguracji, co najmniej 5 linii (numerów telefonicznych) 7. Urządzenie musi zawierać co najmniej 5 przycisków z podświetleniem wbudowanym w przycisk, umożliwiających wybór linii oraz obserwację jej stanu (zajętość/dostępność), bądź też obserwację stanu linii innego urządzenia w systemie. 8. Urządzenie musi posiadać wbudowany system głośnomówiący (tzw. speakerphone), umożliwiający prowadzenie rozmowy bez podnoszenia słuchawki i działający w trybie fulldupleks. 9. Urządzenie musi posiadać możliwość podłączenia słuchawek nagłownych poprzez dedykowane gniazdo dla słuchawek 10. Urządzenie musi posiadać co najmniej następujące dedykowane przyciski: przycisk ponownego wybierania przycisk przekierowania rozmowy przycisk zawieszenia połączenia przycisk dostępu do poczty głosowej przycisk sterujący głośnością przycisk wyłączenia mikrofonu przycisk do włączenia systemu nagłownego dla prowadzonej rozmowy przycisk do włączenia systemu głośnomówiącego dla prowadzonej rozmowy 11. Urządzenie musi posiadać wbudowany przełącznik Ethernet, z dwoma portami 10/100/1000 Mbps 12. Port przełącznika urządzenia w kierunku przełącznika sieciowego powinien wspierać trunking 802.1Q celem odseparowania ruchu głosu i ruchu danych 13. Urządzenie musi posiadać dwu-kierunkowy (góra/dół) przycisk nawigacyjny umożliwiający poruszanie się po różnych menu 14. Urządzenie musi dawać dostęp do systemowej książki telefonicznej 15. Urządzenie musi posiadać wbudowany przełącznik Ethernet, z dwoma portami 10/100/1000Mbps

6 16. Urządzenie musi umożliwiać zasilanie go z sieci komputerowej LAN zgodnie ze standardem IEEE oraz z wykorzystaniem lokalnych zasilaczy (transformujących napięcie z sieci 230V) 17. Do urządzenia musi być dołączony zewnętrzny zasilacz transformujący napięcie z sieci 230V 18. Urządzenie musi być energooszczędne i pracować w klasie 1 lub 2 PoE zgodnie z IEEE 802.3af. 19. Urządzenie powinno posiadać min. jeden port USB 20. Urządzenie musi mieć możliwość rozbudowy, o co najmniej 2 przystawki do telefonu TYP Menu urządzenia musi być zrealizowane w języku polskim oraz angielskim, przy czym wymagane jest, aby możliwa była zmiana rodzaju języka menu w zależności od ustawień w profilu zalogowanego na nim użytkownika 22. Urządzenie musi posiadać wbudowany interfejs Bluetooth do obsługi zestawów bezprzewodowych złożonych ze słuchawki i mikrofonu. 23. Urządzenie musi obsługiwać aplikacje w języku XML, w tym aplikacje XML innych producentów

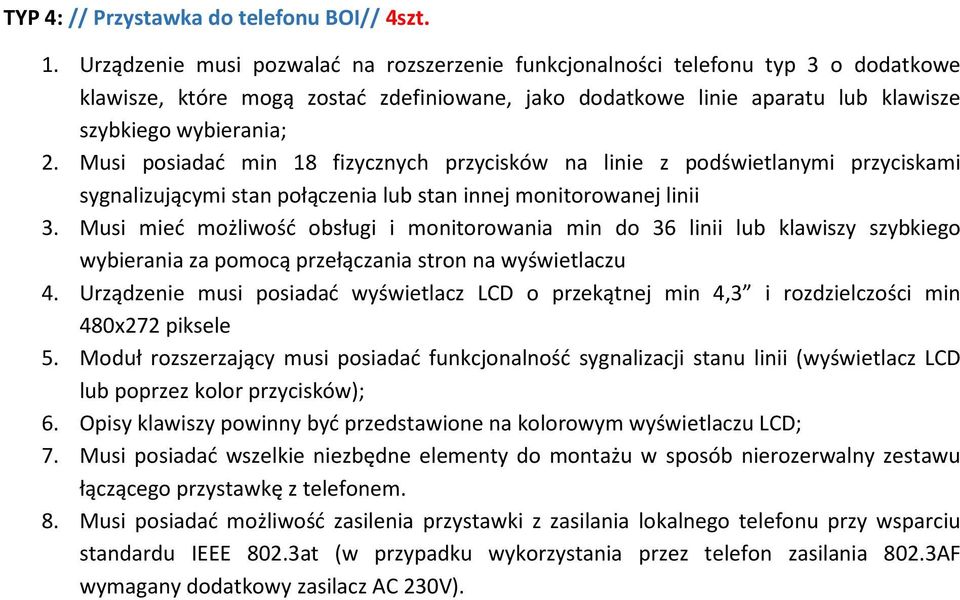

7 TYP 4: // Przystawka do telefonu BOI// 4szt. 1. Urządzenie musi pozwalać na rozszerzenie funkcjonalności telefonu typ 3 o dodatkowe klawisze, które mogą zostać zdefiniowane, jako dodatkowe linie aparatu lub klawisze szybkiego wybierania; 2. Musi posiadać min 18 fizycznych przycisków na linie z podświetlanymi przyciskami sygnalizującymi stan połączenia lub stan innej monitorowanej linii 3. Musi mieć możliwość obsługi i monitorowania min do 36 linii lub klawiszy szybkiego wybierania za pomocą przełączania stron na wyświetlaczu 4. Urządzenie musi posiadać wyświetlacz LCD o przekątnej min 4,3 i rozdzielczości min 480x272 piksele 5. Moduł rozszerzający musi posiadać funkcjonalność sygnalizacji stanu linii (wyświetlacz LCD lub poprzez kolor przycisków); 6. Opisy klawiszy powinny być przedstawione na kolorowym wyświetlaczu LCD; 7. Musi posiadać wszelkie niezbędne elementy do montażu w sposób nierozerwalny zestawu łączącego przystawkę z telefonem. 8. Musi posiadać możliwość zasilenia przystawki z zasilania lokalnego telefonu przy wsparciu standardu IEEE 802.3at (w przypadku wykorzystania przez telefon zasilania 802.3AF wymagany dodatkowy zasilacz AC 230V).

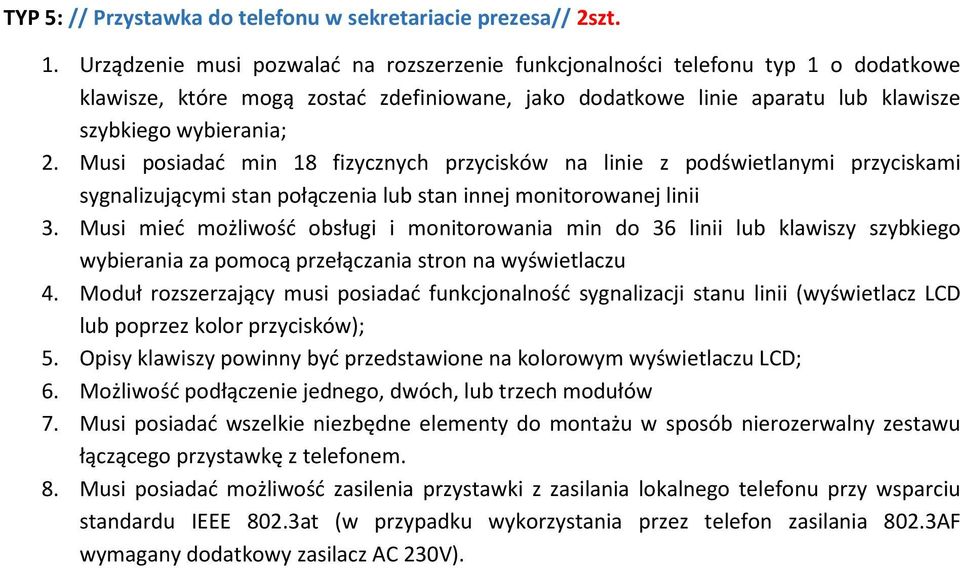

8 TYP 5: // Przystawka do telefonu w sekretariacie prezesa// 2szt. 1. Urządzenie musi pozwalać na rozszerzenie funkcjonalności telefonu typ 1 o dodatkowe klawisze, które mogą zostać zdefiniowane, jako dodatkowe linie aparatu lub klawisze szybkiego wybierania; 2. Musi posiadać min 18 fizycznych przycisków na linie z podświetlanymi przyciskami sygnalizującymi stan połączenia lub stan innej monitorowanej linii 3. Musi mieć możliwość obsługi i monitorowania min do 36 linii lub klawiszy szybkiego wybierania za pomocą przełączania stron na wyświetlaczu 4. Moduł rozszerzający musi posiadać funkcjonalność sygnalizacji stanu linii (wyświetlacz LCD lub poprzez kolor przycisków); 5. Opisy klawiszy powinny być przedstawione na kolorowym wyświetlaczu LCD; 6. Możliwość podłączenie jednego, dwóch, lub trzech modułów 7. Musi posiadać wszelkie niezbędne elementy do montażu w sposób nierozerwalny zestawu łączącego przystawkę z telefonem. 8. Musi posiadać możliwość zasilenia przystawki z zasilania lokalnego telefonu przy wsparciu standardu IEEE 802.3at (w przypadku wykorzystania przez telefon zasilania 802.3AF wymagany dodatkowy zasilacz AC 230V).

9 TYP 6: // Baza DECT // 52szt. 1. Urządzenie musi być stacją bazową systemu DECT IP współpracującym z posiadanym przez zamawiającego systemem telefonicznym Cisco Unified Communications Manager wersji 8.6 i wyższym na podstawie protokołów SIP. 2. Urządzenie musi przetwarzać protokół IP do protokołu DECT i przekazywać ruch do i od węzłów końcowych słuchawek bezprzewodowych. 3. Komunikacja w systemie musi odbywać się, co najmniej poprzez 12 kanałów, z czego 4 zarezerwowane są do komunikacji baz połączonych w klaster DECT. 4. Urządzenie mysi wspierać, co najmniej 12 kanałów radiowych z aktywnymi 12 kanałami głosowymi 5. Urządzenie musi wspierać kodeki audio, co najmniej określone przez G722 (codec for HD audio), G726/G711 (codec for standard audio) 6. Urządzenie powinno umożliwiać uruchomienie łączności z innymi stacjami bazowymi w jeden system, który poprzez komunikację z pozostałymi bazami, zapewni bezprzewodową łączność na większym obszarze pokrycia zasięgu i płynne przekazywanie rozmów pomiędzy słuchawkami zarejestrowanymi do poszczególnych stacji bazowych w sieci. 7. Cały system stacji bazowych powinien realizować: - min 400 słuchawek w sieci DECT - min 100 stacji bazowych w całym systemie - min 8 jednoczesnych połączeń wychodzących przez jedną stację bazową - min 30 słuchawek na jednej stacji bazowej - bezprzewodowe wgrywanie oprogramowania telefonów - płynne przełączanie pomiędzy bazami (handover) - współpraca z repeater ami - zasięg DECT: min 50 m w pomieszczeniach i min 300 m na zewnątrz 8. Urządzenie musi posiadać wbudowany port Ethernet, 10/100 Mbps realizujący zasilanie urządzenia poprzez PoE 9. Do urządzenia musi być dołączony zewnętrzny zasilacz transformujący napięcie z sieci 230V 10. Urządzenie powinno posiadać interfejs HTTP do zarządzania, 11. Dostarczone oprogramowanie stacji bazowej i odpowiednich końcowych węzłów sieciowych (np. słuchawek) musi mieć możliwość rejestracji lub wyrejestrowania z systemu za pomocą interfejsu HTTP. 12. Dostarczony Interfejs konfiguracyjny http stacji bazowej musi być stosowany, jako narzędzie do konfiguracji oprogramowania stacji bazowych oraz automatycznego pobierania oprogramowania przez stacje końcowe. Ponadto musi być wykorzystywany do sprawdzania odpowiednich logów systemowych, przydatnych do rozwiązywania problemów komunikacyjnych między urządzeniami. 13. Urządzenie musi mieć możliwość dodawania tzw. Repeaterów w cele zwiększania zasięgu dla urządzeń końcowych. 14. Urządzenie musi mieć możliwość importu kontaktów centralnej książki telefonicznej z bazy LDAP 15. Obudowa urządzenie powinna zapewniać szczelność, co najmniej Ip20

10 16. Praca urządzenia powinna być zapewniona w zakresie temperatury od min 0 do min 50 stopni Celsjusza TYP 7: // telefon przenośny // 257szt. 1. Urządzenie musi być telefonem IP współpracującym z posiadanym przez zamawiającego systemem telefonicznym Cisco Unified Communications Manager wersji 8.6 i wyższej na podstawie protokołów SIP. 2. Urządzenie musi wspierać kodeki audio, co najmniej określone przez G722 (codec for HD audio), G726 (codec for standard audio). 3. Urządzenie musi posiadać kolorowy wyświetlacz TFT(minimum 176x220x262k pikseli) o przekątnej, co najmniej 5 cm. 4. Urządzenie musi zawierać, co najmniej 3 przyciski programowalne pozwalające na przypisanie dowolnego rodzaju funkcji 5. Urządzenie musi posiadać wbudowany system głośnomówiący (tzw. speakerphone), umożliwiający prowadzenie rozmowy bez podnoszenia słuchawki i działający w trybie HD 6. Urządzenie musi posiadać dedykowane menu konfiguracyjne w języku polskim. 7. Urządzenie musi umożliwiać dokonanie w książce adresowej 200 wpisów centralnie oraz 100 lokalnie 8. Urządzenie musi umożliwiać sygnalizację przychodzących połączeń za pomocą wibracji 9. Urządzenie musi umożliwiać podłączenie słuchawki nagłownej (gniazdo 3.5 mm) 10. Urządzenie musi pozwalać na bezprzewodową aktualizację oprogramowania 11. Urządzenie musi posiadać dwie wewnętrzne anteny kierunkowe o zasięgu 50m wewnątrz budynków oraz 300m na zewnątrz budynków. 12. Urządzenie musi być wyposażone w dedykowany zasilacz. 13. Urządzenie w zestawie musi być wyposażone w ładowarkę, klips do zawieszenia słuchawki, baterię. 14. Urządzenie musi pochodzić od tego samego producenta co stacja bazowa
