1 SZYBKI START WIDEOSERWER GXV3501 i GXV3504

2 1. Opis Seria GXV350x (modele 3501 i 3504) to najnowszej generacji serwery wideo IP wyposażone w rewolucyjne rozwiązania techniczne. Zawierają najnowsze rozwiązania technologiczne takie jak kompresja wysokiej jakości obrazu na żywo, dzięki kodekowi H.264 (rozdzielczość D1) przy minimalnym obciążeniu łącza, czy też przez protokół SIP/VoIP wspierający dwukierunkowy przepływ danych audio i wizji do telefonów przenośnych i wideotelefonów. Wideo serwery mogą być zasilane w technologii PoE. Posiadają system analizy obrazu, duży bufor zapisu przed- i po-zdarzeniowego oraz zaawansowaną ochronę systemu. Produkty te, to unikatowe, kompletne połączenie najlepszych rozwiązań w dziedzinie kontroli alarmowej, monitoringu oraz transmisji bezprzewodowych, które razem tworzą wyrafinowany i najlepszy w tej klasie produktów elastyczny system kontroli. Seria obsługiwana jest przez intuicyjne oprogramowanie wideo Grandstream GSurf, obsługujące do 36 kamer jednocześnie, oferuje również znakomite możliwości adaptacji tradycyjnych, analogowych kamer do profesjonalnych zastosowań poprzez protokół IP. Cechy serwerów wideo: Zaawansowany, wielostrumieniowy i czasu rzeczywistego kodek H.264, JPEG kompresji ruchu w rozdzielczości D1 1 ( GXV 3501 ) - 4 ( GXV 3504 ) analogowych wejść BNC, oraz 1 ( GXV 3501 ) - 4 ( GXV 3504 ) alarmowych wyjść/wejść Wyjście/wejście audio, RS485/232, kontrola PTZ 24MB buforu zapisu przed- i po zdarzeniowego na port Port USB 2.0. oraz gniazdo SD do podłączenia dodatkowej pamięci bądź karty sieciowej Wsparcie dla zasilania Power-over-Ethernet POE (802.3af), Opcjonalnie antena do sieci bezprzewodowej, Wbudowany system analizy współpracujący z detekcją ruchu (do 16 docelowych obszarów detekcji) oraz kontrola utraty obrazu Obsługa dwukierunkowego przepływu danych audio i video do telefonów przenośnych i wideotelefonów poprzez protokół SIP/VoIP Wbudowany, wysokiej wydajności serwer przesyłaniu obrazu umożliwia wizualizację do 12 obserwatorów w strumieniu D1 oraz 25 obserwatorów w strumieniu CIF Grandstream Networks 2

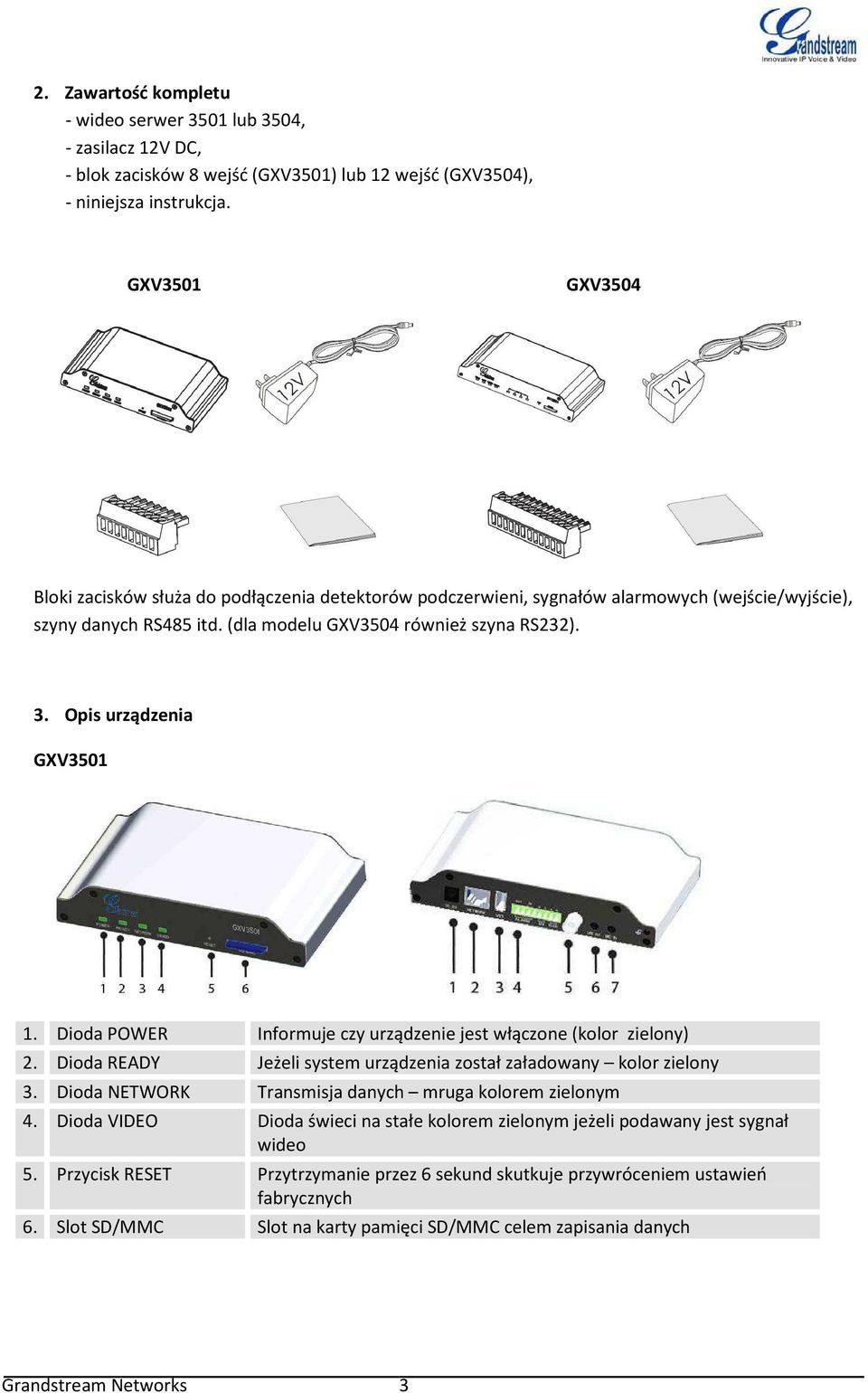

3 2. Zawartość kompletu - wideo serwer 3501 lub 3504, - zasilacz 12V DC, - blok zacisków 8 wejść (GXV3501) lub 12 wejść (GXV3504), - niniejsza instrukcja. GXV3501 GXV3504 Bloki zacisków służa do podłączenia detektorów podczerwieni, sygnałów alarmowych (wejście/wyjście), szyny danych RS485 itd. (dla modelu GXV3504 również szyna RS232). 3. Opis urządzenia GXV Dioda POWER Informuje czy urządzenie jest włączone (kolor zielony) 2. Dioda READY Jeżeli system urządzenia został załadowany kolor zielony 3. Dioda NETWORK Transmisja danych mruga kolorem zielonym 4. Dioda VIDEO Dioda świeci na stałe kolorem zielonym jeżeli podawany jest sygnał wideo 5. Przycisk RESET Przytrzymanie przez 6 sekund skutkuje przywróceniem ustawień fabrycznych 6. Slot SD/MMC Slot na karty pamięci SD/MMC celem zapisania danych Grandstream Networks 3

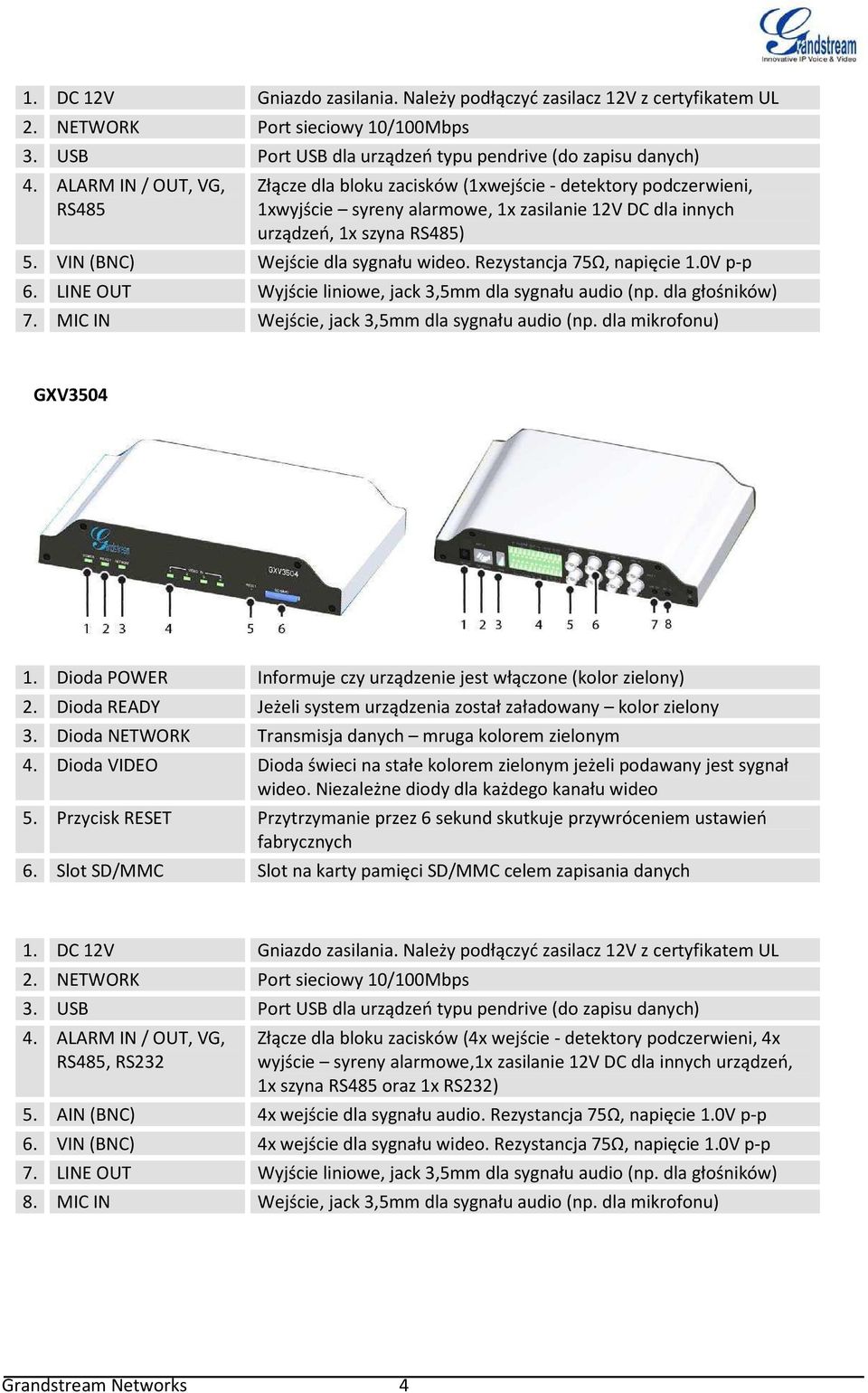

4 1. DC 12V Gniazdo zasilania. Należy podłączyć zasilacz 12V z certyfikatem UL 2. NETWORK Port sieciowy 10/100Mbps 3. USB Port USB dla urządzeń typu pendrive (do zapisu danych) 4. ALARM IN / OUT, VG, RS485 Złącze dla bloku zacisków (1xwejście - detektory podczerwieni, 1xwyjście syreny alarmowe, 1x zasilanie 12V DC dla innych urządzeń, 1x szyna RS485) 5. VIN (BNC) Wejście dla sygnału wideo. Rezystancja 75Ω, napięcie 1.0V p-p 6. LINE OUT Wyjście liniowe, jack 3,5mm dla sygnału audio (np. dla głośników) 7. MIC IN Wejście, jack 3,5mm dla sygnału audio (np. dla mikrofonu) GXV Dioda POWER Informuje czy urządzenie jest włączone (kolor zielony) 2. Dioda READY Jeżeli system urządzenia został załadowany kolor zielony 3. Dioda NETWORK Transmisja danych mruga kolorem zielonym 4. Dioda VIDEO Dioda świeci na stałe kolorem zielonym jeżeli podawany jest sygnał wideo. Niezależne diody dla każdego kanału wideo 5. Przycisk RESET Przytrzymanie przez 6 sekund skutkuje przywróceniem ustawień fabrycznych 6. Slot SD/MMC Slot na karty pamięci SD/MMC celem zapisania danych 1. DC 12V Gniazdo zasilania. Należy podłączyć zasilacz 12V z certyfikatem UL 2. NETWORK Port sieciowy 10/100Mbps 3. USB Port USB dla urządzeń typu pendrive (do zapisu danych) 4. ALARM IN / OUT, VG, RS485, RS232 Złącze dla bloku zacisków (4x wejście - detektory podczerwieni, 4x wyjście syreny alarmowe,1x zasilanie 12V DC dla innych urządzeń, 1x szyna RS485 oraz 1x RS232) 5. AIN (BNC) 4x wejście dla sygnału audio. Rezystancja 75Ω, napięcie 1.0V p-p 6. VIN (BNC) 4x wejście dla sygnału wideo. Rezystancja 75Ω, napięcie 1.0V p-p 7. LINE OUT Wyjście liniowe, jack 3,5mm dla sygnału audio (np. dla głośników) 8. MIC IN Wejście, jack 3,5mm dla sygnału audio (np. dla mikrofonu) Grandstream Networks 4

5 4. Podłączenie GXV3501 Pendrive Zasilanie zew. 12V Kamera analogowa Mikrofon Alarm - wejście GXV3504 Alarm - wyjście Alarm - wejście Kamera analogowa Mikrofon Zasilanie zew. 12V Pendrive Alarm - wyjście Głośnik Grandstream Networks 5

6 Podłączenie krok po kroku : Wykorzystanie zasilacza w komplecie : - podłączyć kabel z sygnałem wideo z kamery do gniazda VIN ze złączem BNC (50Ω), jeżeli kamera posiada wyjście sygnału audio, kabel należy podłączyć do gniazda AIN, - podłączyć kabel sieciowy z wtykami RJ-45 do portu NETWORK, - podłączyć komputer PC za pomocą kabla sieciowego z wtykami RJ-45 do portu PC, - podłączyć zasilacz 12V załączony w komplecie do gniazda DC12V z tyłu obudowy GXV350X, - po wykonaniu powyższych czynności dioda NETWORK powinna zapalić się po 5 sekundach od włączenia zasilania, - kiedy system wideo serwera zostanie załadowany, dioda READY zaświeci się, oznacza to że urządzenie jest gotowe do pracy, - kiedy na wejściu wideo (GXV350X) pojawi się sygnał, dioda VIDEO IN zacznie świecić. Wykorzystanie zasilania PoE : - podłączyć kabel z sygnałem wideo z kamery do gniazda VIN ze złączem BNC (50Ω), jeżeli kamera posiada wyjście sygnału audio, kabel należy podłączyć do gniazda AIN, - podłączyć kabel sieciowy z wtykami RJ-45 do portu NETWORK przy czym drugi koniec do portu w przełączniku (port musi obsługiwać PoE), - podłączyć komputer PC za pomocą kabla sieciowego z wtykami RJ-45 do portu PC, - po wykonaniu powyższych czynności dioda NETWORK powinna zapalić się po 5 sekundach od włączenia zasilania, - kiedy system wideo serwera zostanie załadowany, dioda READY zaświeci się, oznacza to że urządzenie jest gotowe do pracy, - kiedy na wejściu wideo (GXV350X) pojawi się sygnał, dioda VIDEO IN zacznie świecić. 5. Minimalne wymagania systemowe - Windows 200 Server Professional, Windows XP, Windows Vista - Procesor : Intel Pentium 4 lub większy (2GHz), - RAM : 1GB (zalecane 4GB dla systemów typu Vista/7), - Wsparcie dla DirectX Użytkowanie GXV350X wyposażone są w serwer www, dzięki któremu możliwa jest konfiguracja wszelkich niezbędnych parametrów związanych z funkcjonowaniem urządzenia. Aby skorzystać z interfejsu www, należy w oknie przeglądarki podać adres IP wideo serwera np Logowanie wymaga nazwy użytkownika i hasła, które domyślnie to: admin. Po zalogowaniu się, przeglądarka zapyta czy zainstalować dodatek w postaci GSViewerX.cab, należy wyrazić zgodę. Jest to niezbędne do obsługi aplikacji związanych z wideo serwerem. Grandstream Networks 6

7 7. Specyfikacja techniczna (różnice między GXV3501 i 3504) GXV3501 GXV3504 Liczba kanałów 1 4 Kompresja wideo Maksymalna rozdzielczość wideo H.264 (3.0), JPEG Pełny D1: 720x576 (PAL) lub 720x480 (NTSC) Maksymalna ilość klatek/s przy 30/25 dla D1 (NTSC/PAL) 75/62,5 dla D1 (NTSC/PAL), Próbkowanie sygnału wideo 32 Kbps ~ 1Mbps Wejście dla sygnału wideo 1xBNC 4xBNC Wejście dla sygnału audio 3,5mm typu jack 4xBNC lub 3,5mm typu jack Wyjście dla sygnału audio 3,5mm typu jack (wyjście liniowe) Kompresja dźwięku Kodek G.711 Styki alarmowe (wyzwalanie) 1 4 Wyjścia alarmowe 1 4 Kontrola PTZ Porty szeregowe RS-485 RS-485 / RS232 Analiza obrazu TAK Detekcja ruchu (do 16 stref), kompensacja ewentualnej utraty pakietów z obrazem (w trakcie implementacji) Bufor alarmowy 24MB 24MB dla każdego kanału Zdjęcia Kilka strumieni dla nagrywania i podglądu Bezpieczeństwo Możliwość wysłania mailem lub na FTP po wyzwoleniu alarmu TAK HTTPS i hasła Zasilanie PoE Standard IEEE 802.3af Klasa 3 Porty dodatkowe Wsparcie dla SIP/VoIP SD2.0 i USB2.0 Waga 0,6 kg 1 kg Temperatury pracy Wilgotność Zasilacz TAK -10 C C 10-90% (bez kondensacji pary wodnej) Wyjście 12V DC/1,5A, wejście V AC, 50-60Hz Certyfikaty FCC, EN55022, EN , EN , EN55024, EN , C- tick AS/NZS CISPR22, CISPR24 Grandstream Networks 7

8 8. Ochrona środowiska Instrukcja dotycząca ochrony środowiska Uwaga : To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych. Uwaga: tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób należy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Grandstream Networks 8
