1 SKŁAD OPRACOWANIA ARCHITEKTURA CZĘŚĆ OPISOWA str nr 1. Podstawa opracowania, temat opracowania 2 2. Cel opracowania 2 3. Lokalizacja obiektów 3 4. Opis stanu istniejącego budynku 3 5. Dane liczbowe 3 6. Opis ogólny 3 7. Opis robót i materiałów 4 8. Instalacje 4 9. Opis do ochrony przeciwpożarowej Ustalenia dotyczące dziedzictwa kulturowego 9 i zabytków oraz dóbr kultury 11. Warunki korzystania ze środowiska Analiza uciążliwości Informacja BIOS Orzeczenie o stanie technicznym Oświadczenie projektantów 13 CZĘŚĆ FORMALNO-PRAWNA CZĘŚĆ RYSUNKOWA - ARCHITEKTURA 1. Plan sytuacyjny rys A-0 skala 1: Rzut piwnic - inwentaryzacja rys. I-1 skala 1: Rzut parteru - inwentaryzacja rys. I-2 skala 1: Rzut I piętra- inwentaryzacja rys. I-3 skala 1: Rzut II piętra- inwentaryzacja rys. I-4 skala 1: Rzut piwnic - rys. A-1 skala 1: Rzut parteru rys.a-2 skala 1: Rzut I piętra rys. A-3 skala 1: Rzut II piętra rys. A-4 skala 1: Przekrój podłużny rys. A-5 skala 1: Przekrój przez klapę oddymiajacą w głównej klatce schodowej rys. A-6 skala 1: Przekrój przez klapę oddymiajacą w klatce schodowej po stronie prawej rys. A-7 skala 1: Zestawienie stolarki rys. A-8 skala 1:100 INSTALACJE SANITARNE Według odrębnego spisu INSTALACJE ELEKTRYCZNE Według odrębnego spisu 1

2 Dostosowanie pawilonów leczniczych nr VI, VII, XI, XII, XIV, XV, XVI, XVII, XVIII, XIX, XX, XXIV do wymagań ochrony przeciwpożarowej wynikającej z decyzji Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim nr PZ-5580/54-73/6/ z dnia r. w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim OPIS DO PROJEKTU Dostosowania pawilonu leczniczego nr VI do wymagań ochrony przeciwpożarowej ADRES: Starogard Gdański, ul.skarszewska 7, dz.geod.nr 3/10, obr. geod. nr 4. j.ew. m. Starogard Gdański INWESTOR: Szpital dla Nerwowo i Psychicznie Chorych im. Stanisława Kryzana, ul. Skarszewska 7, Starogard Gdański 1. Podstawa opracowania, temat opracowania - umowa nr 9/13/G z dnia r. zawarta pomiędzy Szpitalem dla Nerwowo i Psychicznie Chorych im. Stanisława Kryzana z Pracownią Projektową mgr inż. arch. Maria Landowska - inwentaryzacja stanu istniejącego - uzgodnienia z inwestorem i użytkownikiem budynku - decyzja Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim nr PZ-5580/54-73/6/ z dnia Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75/2002 poz. 690 z późniejszymi zmianami) - Miejscowy plan zagospodarowania przestrzennego Miasta Starogard Gdański Temat opracowania: Tematem opracowania jest projekt budowlany i wykonawczy dostosowania pawilonu leczniczego nr VI w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gd. do wymagań ochrony przeciwpożarowej. 2. Cel opracowania Celem opracowania jest projekt projekt wykonania robót w pawilonie leczniczym nr VI dotyczących realizacji decyzji administracyjnej Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim nr PZ-5580/54-73/6/ z dnia r. w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gd. dz. nr 3/10 obr. 4, ul. Skarszewska 7 w Starogardzie Gd. w zakresie zastosowania technicznych środków zabezpieczeń przeciwpożarowych, wydzielenia pożarowego klatek schodowych oraz podziału budynku na strefy pożarowe. 2

3 3. Lokalizacja obiektu Budynek pawilonu nr VI jest zlokalizowany w zespole obiektów Szpitala Dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim. Dostęp do budynku prowadzi z drogi wewnętrznej od strony frontowej - północnej. Budynek pawilonu sąsiaduje z innymi podobnymi pawilonami. 4. Opis stanu istniejącego budynku. Obiekt pełni funkcję oddziału psychiatrycznego leczenia nerwic z pokojami chorych, gabinetami lekarskimi, pokojami pielęgniarskimi oraz pomieszczeniami higienicznosanitarnymi i gospodarczymi. Parter budynku pełni funkcję pracowni fizykoterapii. Obiekt składa się z następujących segmentów: - część wejściowa trzykondygnacyjna, podpiwniczona - część środkowa i część tylna dwukondygnacyjna, bez podpiwniczenia. W części środkowej znajduje się taras w parterze budynku, nad którym jest kondygnacja I piętra. Budynek został wzniesiony w formie eklektycznej o uproszczonych formach nawiązujący do architektury romańskiej i gotyckiej. Budynek wykonany jest w technologii tradycyjnej konstrukcja murowana z cegły ceramicznej pełnej gr , strych nieużytkowy gr 25 cm, na zaprawie cementowowapiennej. Nad skrzydłami dach czterospadowynad częścia środkową dach dwuspadowy. W budynku występują dwie klatki schodowe w skrzydłach. Szczegółowy opis elementów budynku zgodnie z pkt 8 Opis ochrony przeciwpożarowej 1) Wymagany zakres dostosowania pawilonu leczniczego VI do wymagań ochrony przeciwpożarowej wynikający z decyzji Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim zgodnie z pkt 8 Opis ochrony przeciwpożarowej 5. Dane liczbowe. Kubatura budynku wynosi ok.6463 m 3, powierzchnia zabudowy około 610m Opis ogólny Zakres dostosowania pawilonu leczniczego VI do wymagań ochrony przeciwpożarowej wynikające z decyzji Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim zgodnie z pkt 8 Opis ochrony przeciwpożarowej W celu dostosowania budynku do warunków ochrony przeciwpożarowej projektuje się wykonanie następujących robót: 1. Piwnica: Wykonanie ścianki działowej REI60 i 2 szt. drzwi EI30 w celu wydzielenia szybu windowego od piwnicy wyposażenie w instalację wodociągowa przeciwpożarową z hydrantem wewnętrznym HP 25 1) Parter: Wykonanie drzwi EI30 w celu wydzielenia piwnicy od pomieszczeń zaliczonych do kategorii zagrożenia ludzi 3

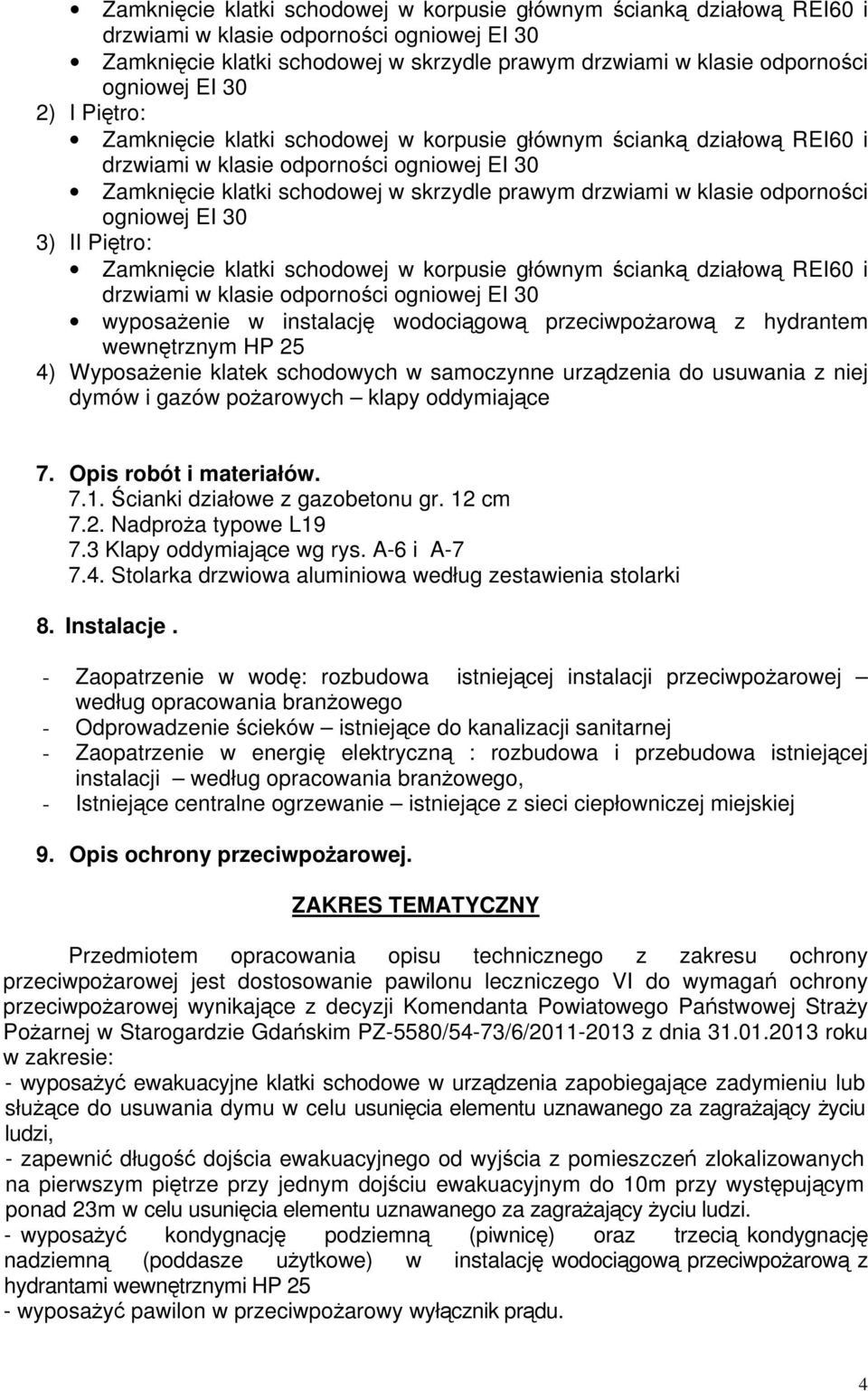

4 Zamknięcie klatki schodowej w korpusie głównym ścianką działową REI60 i drzwiami w klasie odporności ogniowej EI 30 Zamknięcie klatki schodowej w skrzydle prawym drzwiami w klasie odporności ogniowej EI 30 2) I Piętro: Zamknięcie klatki schodowej w korpusie głównym ścianką działową REI60 i drzwiami w klasie odporności ogniowej EI 30 Zamknięcie klatki schodowej w skrzydle prawym drzwiami w klasie odporności ogniowej EI 30 3) II Piętro: Zamknięcie klatki schodowej w korpusie głównym ścianką działową REI60 i drzwiami w klasie odporności ogniowej EI 30 wyposażenie w instalację wodociągową przeciwpożarową z hydrantem wewnętrznym HP 25 4) Wyposażenie klatek schodowych w samoczynne urządzenia do usuwania z niej dymów i gazów pożarowych klapy oddymiające 7. Opis robót i materiałów Ścianki działowe z gazobetonu gr. 12 cm 7.2. Nadproża typowe L Klapy oddymiające wg rys. A-6 i A Stolarka drzwiowa aluminiowa według zestawienia stolarki 8. Instalacje. - Zaopatrzenie w wodę: rozbudowa istniejącej instalacji przeciwpożarowej według opracowania branżowego - Odprowadzenie ścieków istniejące do kanalizacji sanitarnej - Zaopatrzenie w energię elektryczną : rozbudowa i przebudowa istniejącej instalacji według opracowania branżowego, - Istniejące centralne ogrzewanie istniejące z sieci ciepłowniczej miejskiej 9. Opis ochrony przeciwpożarowej. ZAKRES TEMATYCZNY Przedmiotem opracowania opisu technicznego z zakresu ochrony przeciwpożarowej jest dostosowanie pawilonu leczniczego VI do wymagań ochrony przeciwpożarowej wynikające z decyzji Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim PZ-5580/54-73/6/ z dnia roku w zakresie: - wyposażyć ewakuacyjne klatki schodowe w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu w celu usunięcia elementu uznawanego za zagrażający życiu ludzi, - zapewnić długość dojścia ewakuacyjnego od wyjścia z pomieszczeń zlokalizowanych na pierwszym piętrze przy jednym dojściu ewakuacyjnym do 10m przy występującym ponad 23m w celu usunięcia elementu uznawanego za zagrażający życiu ludzi. - wyposażyć kondygnację podziemną (piwnicę) oraz trzecią kondygnację nadziemną (poddasze użytkowe) w instalację wodociągową przeciwpożarową z hydrantami wewnętrznymi HP 25 - wyposażyć pawilon w przeciwpożarowy wyłącznik prądu. 4

5 Charakterystyka pożarowa budynku: Przeznaczenie: oddział szpitala psychiatrycznego z liczbą łóżek nie przekraczającą 100, budynek przeznaczony dla osób o ograniczonej zdolności poruszania się. Budynek zapisany do rejestru zabytków. Kategoria zagrożenia ludzi: budynek ze strefami pożarowymi zakwalifikowanymi do kategorii zagrożenia ludzi ZL II. Liczba kondygnacji: budynek posiada trzy kondygnacje nadziemne z pomieszczeniami przeznaczonymi na stały pobyt ludzi i piwnice, w której występują pomieszczenia techniczne i gospodarcze - czas przebywania tych samych osób w pomieszczeniach piwnicy nie przekroczy 2 godzin dziennie, a wykonywane tam czynności mają charakter dorywczy. Wysokość: budynek o wysokości ca 13,77 m budynek średniowysoki. Kubatura budynku wynosi 6463 m 3, powierzchnia zabudowy 610 m 2. W budynku nie przewiduje się stosowania, ani składowania substancji niebezpiecznych pożarowo oraz wykonywania innych czynności powodujących możliwość powstania zagrożenia wybuchem. Wymagana klasa odporności pożarowej: B. Odporność ogniowa elementów konstrukcyjnych budynku. Fundamenty - przedłużenie ścian piwnic z odsadzkami, murowane z cegły pełnej na zaprawie cem-wap; gruzobeton. Ściany piwnic - murowane z cegły pełnej na zaprawie cem.-wap., nadproża drzwi i okien - łuki z cegły, od strony zewnętrznej cegła licówka. Stropy nad piwnicami: sklepienia kolebkowe na łukach z cegły pełnej oraz na belkach stalowych, część stropu - żelbetowe płyty krzyżowo zbrojone. Ściany parteru - murowane z cegły pełnej na zaprawie cem-wap. nadproża drzwi i okien - łuki z cegły, łuki płaskie, nadproża i obramowania okien - glify i łuki wielowypustowe. Stropy nad parterem i pierwszym piętrem: ceglane na belkach stalowych płyta Klaina typu ciężkiego Ściany I piętra - murowane z cegły pełnej na zaprawie cem-wap. nadproża drzwi i okien łuki z cegły, łuki płaskie, nadproża i obramowania okien - glify i łuki wielowypustowe. Ściany poddasza korpusu - murowane z cegły pełnej na zaprawie cem-wap. nadproża i obramowania okien - łuki. Stropodach strop Kleina ocieplony styropianem z warstwą spadkową z keramzytobetonu, pokrycie z papy na szlichcie betonowej Kominy - przewody wentylacyjne murowane, część przewodów kończy się wylotami w przestrzeni strychu. Warunki lokalizacyjne: Granice nieruchomości przebiegają w odległości większej niż 4 m od ścian budynku, które nie są elementami oddzielenia przeciwpożarowego. Budynek znajduje się w odległości większej niż 8 m od innych budynków szpitala, zaliczanych do kategorii zagrożenia ludzi. Brak projektowanej zabudowy sąsiedniej, wymuszającej zwiększenie odległości minimalnych. Brak wskazań dotyczących konieczności zachowania zwiększonych odległości w decyzji o warunkach zabudowy i zagospodarowania terenu. Droga pożarowa: Do budynku dochodzi droga pożarowa, stanowiąca element dróg i placów wewnętrznych szpitala. Droga ta ma nawierzchnię utwardzoną, dopuszczalny nacisk na oś co najmniej 100 kn, najmniejszy promień zewnętrznego łuku więcej niż 11 m - droga ta umożliwia dojazd jednostek ochrony przeciwpożarowej o każdej porze roku. Droga ta umożliwia dojazd do budynku bez zawracania. 5

6 Budynek położony jest na terenie ogrodzonym o powierzchni przekraczającej 5 ha, posiadającego więcej niż 2 dojazdy, znajdujące się w odległości większej niż 75 m od siebie. Podział budynku na strefy pożarowe: Budynek stanowi jedną strefę pożarową. Wielkości stref pożarowych nie przekroczone. Wydzielenia przeciwpożarowe: Piwnica wydzielona od pomieszczeń zaliczonych do kategorii zagrożenia ludzi ścianami i stropem spełniającym wymagania klasy odporności ogniowej REI 60 i drzwiami o klasie odporności ogniowej EI30. Szyb windowy z maszynownia dźwigu ze ścianami spełniającym wymagania klasy odporności ogniowej REI 60 i drzwiami o klasie odporności ogniowej EI30 część windy znajdująca się w piwnicy zaliczona do strefy pożarowej nadziemnej (zgodnie z częścią rysunkową). Zaopatrzenie w wodę do celów gaśniczych. Do zewnętrznego gaszenia pożaru wymagane 20 l/s - zabezpieczone z dwóch hydrantów DN 80 w odległości nie przekraczającej 75, zlokalizowanych przy drogach dojazdowych do budynku. Do wewnętrznego gaszenia pożaru w budynku na kondygnacji parteru i pierwszego piętra występują istniejące hydranty z wężem płakoskładanym. Projektuje się wyposażyć kondygnację piwniczną i drugiego piętra w instalację wodociągowa przeciwpożarową z hydrantami wewnętrznymi HP 25. UWAGA: Szczegółowe rozwiązania w projekcie branży sanitarnej, uzgodnionym pod względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Ewakuacja. Zapewnia się ewakuację z pomieszczeń przeznaczonych na pobyt ludzi. Z kondygnacji parteru ewakuacja oparta na przejściu i dojściu ewakuacyjnym z trzema drzwiami ewakuacyjnymi prowadzącymi na zewnątrz budynku. Drzwi ewakuacyjne z pomieszczeń gdzie ewakuacja ponad 3 osób o szerokości 0,9 m w świetle ościeżnicy po otwarciu skrzydła drzwiowego pod kątem 90 o. Wysokość drzwi ewakuacyjnych w świetle ościeżnicy co najmniej 2,0m. Drzwi dwuskrzydłowe z co najmniej jednym skrzydłem nie blokowanym o szerokości 0,9 m. Uwaga: budynek zabytkowy z kierunkiem otwierania drzwi do wewnątrz budynku. Drzwi główne jako zabytkowe ze skrzydłami o szerokości 0,75 m, bez możliwości wymiany z uwagi na ochronę konserwatorską. Długość przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych 40m. Ewakuacja prowadzona łącznie poprzez nie więcej niż trzy pomieszczenia. Szerokość przejść ewakuacyjnych w pomieszczeniach co najmniej 0,9 m. Długość dojścia ewakuacyjnego przy dwóch kierunkach ewakuacji nie przekracza 40 m dla najkrótszego dojścia, przy czym dopuszcza się dla drugiego dojścia długość 80 m w przypadku gdy dojścia te nie pokrywają się i nie krzyżują. Korytarze ewakuacyjne o szerokości 1,4 m i wysokości co najmniej 2,2 m przy dopuszczalnym lokalnym obniżeniu tej wysokości do 2,0 m na odcinku nie przekraczającym 1,5 m. Ewakuacja do 100 osób. Drzwi z pomieszczeń na drogi ewakuacyjne po całkowitym otwarciu, nie zwężają szerokości dróg ewakuacyjnych. - z kondygnacji piętra ewakuacja oparta na przejściu i dojściu ewakuacyjnym. Długość przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych 40m. Ewakuacja prowadzona łącznie poprzez nie więcej niż trzy pomieszczenia. Szerokość przejść ewakuacyjnych w pomieszczeniach co najmniej 0,9 m. 6

7 Długość dojścia ewakuacyjnego przy dwóch kierunkach ewakuacji nie przekracza 40 m dla najkrótszego dojścia, przy czym dopuszcza się dla drugiego dojścia długość 80 m w przypadku gdy dojścia te nie pokrywają się i nie krzyżują. Ewakuacja oparta na dwóch klatkach schodowych. - z kondygnacji drugiego piętra ewakuacja oparta na przejściu i dojściu ewakuacyjnym. Długość przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych 40m. Ewakuacja prowadzona łącznie poprzez nie więcej niż trzy pomieszczenia. Szerokość przejść ewakuacyjnych w pomieszczeniach co najmniej 0,9 m. Dopuszczalna długość dojścia ewakuacyjnego przy jednym kierunku ewakuacji nie przekracza 10 m. Ewakuacja oparta na jednej klatce schodowej. Ewakuacja pionowa dwiema klatkami schodowymi. Klatka schodowa w korpusie głównym obudowana i zamknięta drzwiami o klasie odporności ogniowej EI 30 oraz wyposażona w urządzenia do usuwania z nich dymów i gazów pożarowych. Ściany obudowy klatki schodowej o klasie odporności ogniowej REI60. Wyposażenie klatki schodowej w samoczynne urządzenie do usuwania z niej dymów i gazów pożarowych w oparciu o Polską Normę PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. Obliczenia: Klatka schodowa - p. u. parteru: 22,1m 2 Powierzchnia czynna otworu oddymiającego Acz = 5 % p.u. = 1,1 m 2. Przyjęta klapa oddymiająca: 120/150 z owiewkami i kierownicą o wys. podstawy 30cm Powierzchnia czynna oddymiania klapy 1,28m 2 Wymagana powierzchnia czynna napowietrzania 1,28m % = 1,66 m 2 Dopływ powietrza będzie realizowany poprzez drzwi zewnętrzne o wymiarach: 1,6 2,4 = 3.9 m 2. Klatka schodowa w prawym skrzydle obudowana i zamknięta drzwiami o klasie odporności ogniowej EI 30 oraz wyposażona w urządzenia do usuwania z nich dymów i gazów pożarowych. Ściany obudowy klatki schodowej o klasie odporności ogniowej REI60. Wyposażenie klatki schodowej w samoczynne urządzenie do usuwania z niej dymów i gazów pożarowych w oparciu o Polską Normę PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. Obliczenia: Klatka schodowa - p. u. parteru: 22,54 m 2 Powierzchnia czynna otworu oddymiającego Acz = 5 % p.u. = 1,12 m 2. Przyjęta klapa oddymiająca: 115x150 z owiewkami i kierownicą wys. podstawy min. 50cm Powierzchnia czynna oddymiania klapy 1,19m 2 Wymagana powierzchnia czynna napowietrzania 1,19m % = 1,54 m 2 Dopływ powietrza będzie realizowany poprzez drzwi zewnętrzne o wymiarach: 1,2 2,0 = 2,4 m 2. UWAGA: Szczegółowe rozwiązania w projekcie branży technicznej, uzgodnionym pod względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Biegi i spoczniki jako żelbetowe z klasą odporności ogniowej R 60. 7

8 Wyjście z klatki schodowych bezpośrednio na zewnątrz budynku. Odległość ścian zewnętrznych klatki schodowej spełnia wymagania zachowania odległości od innych ścian zewnętrznych jak odległości pomiędzy budynkami. Awaryjne oświetlenie ewakuacyjne: istniejące na poziomych i pionowych drogach ewakuacyjnych. Przewidziane działanie przez jedną godzinę od zaniku oświetlenia podstawowego. W pomieszczeniach nie występują czynniki mogące w przypadku zaniku napięcia spowodować zagrożenie życia lub zdrowia ludzi, poważne zagrożenie środowiska, a także znaczne straty materialne. Pomieszczenia nie wymagają oświetlenia ewakuacyjnego i bezpieczeństwa. W pomieszczeniach stosowanie do wykończenia wnętrz materiałów łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące, jest zabronione. Na drogach ewakuacyjnych stosowanie materiałów i wyrobów budowlanych łatwozapalnych jest zabronione. Okładziny sufitów oraz sufity podwieszone wykonane z materiałów niepalnych lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia. Stosowanie łatwo zapalnych przegród, stałych elementów wyposażenia i wystroju wnętrz oraz wykładzin podłogowych jest zabronione. Stosowanie wykładzin podłogowych łatwo zapalnych jest zabronione. Budynek oznakować zgodnie z Polskimi Normami : Znaki bezpieczeństwa. Ochrona przeciwpożarowa w/g PN-92/N01256/01 Znaki bezpieczeństwa. Ewakuacja w/g PN -92/N-01256/02 Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe PN-N : Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych. PN-N :1998 Instalacje i urządzenia przeciwpożarowe. Stosowanie stałych urządzeń gaśniczych, związanych na stałe z obiektem, zawierających zapas środka gaśniczego i uruchamianych samoczynnie we wczesnej fazie pożaru nie wymagane. Stosowanie stałych urządzeń gaśniczych wodnych nie wymagane. Stosowanie systemu sygnalizacji pożarowej, obejmującego urządzenia sygnalizacyjnoalarmowe, służące do samoczynnego wykrywania i przekazywania informacji o pożarze nie jest wymagane. Stosowanie dźwiękowego systemu ostrzegawczego, umożliwiającego rozgłaszanie sygnałów ostrzegawczych i komunikatów głosowych dla potrzeb bezpieczeństwa osób przebywających w budynku, nadawanych automatycznie nie jest wymagane. Wyposażenie obiektu w podręczny sprzęt gaśniczy : Jedna jednostka masy środka gaśniczego 2 kg (lub 3 dm 3 ) zawartego w gaśnicach powinna przypadać na każde 100 m 2 powierzchni wewnętrznej. Instalacje i urządzenia techniczne. Winny być dostosowane do funkcji i przeznaczenia obiektu tak, aby spełniały wymagania warunków technicznych określonych w Polskich Normach i przepisach szczególnych. Budynek wyposażyć w przeciwpożarowy wyłącznik prądu. Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. 8

9 Przeciwpożarowy wyłącznik prądu, jako odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może powodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego, z wyjątkiem źródła zasilającego oświetlenie awaryjne, jeżeli występuje ono w budynku. Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane dalej "zespołami kablowymi", stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia. Ocena zespołów kablowych w zakresie ciągłości dostawy energii elektrycznej lub przekazu sygnału, z uwzględnieniem rodzaju podłoża i przewidywanego sposobu mocowania do niego, powinna być wykonana zgodnie z warunkami określonymi w Polskiej Normie dotyczącej badania odporności ogniowej. Przewody i kable elektryczne w obwodach urządzeń alarmu pożaru, oświetlenia awaryjnego i łączności powinny mieć klasę PH odpowiednią do czasu wymaganego do działania tych urządzeń, zgodnie z wymaganiami Polskiej Normy dotyczącej metody badań palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających. Zespoły kablowe powinny być tak zaprojektowane i wykonane, aby w wymaganym czasie nie nastąpiła przerwa w dostawie energii elektrycznej lub przekazie sygnału spowodowana oddziaływaniami elementów budynku lub wyposażenia. Czas zapewnienia ciągłości dostawy energii elektrycznej lub sygnału do urządzeń może być ograniczony do 30 minut, o ile zespoły kablowe znajdują się w obrębie przestrzeni chronionych stałymi samoczynnymi urządzeniami gaśniczymi wodnymi. UWAGA: Szczegółowe rozwiązania w projekcie branży elektrycznej, uzgodnionym pod względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń. Instalacja piorunochronna - wymagana. 10. Ustalenia dotyczące dziedzictwa kulturowego i zabytków oraz dóbr kultury Zespół Szpitala wpisany do rejestru zabytków nr rej (dawny woj. gdańskiego Dec. Nr 1111 z dnia r.). 11. Warunki korzystania ze środowiska Projektowana inwestycja nie pogorszy stanu środowiska. Nie przewiduje się zanieczyszczenia powietrza, ani wzmożonego hałasu. Ścieki sanitarne odprowadzone do istniejącej kanalizacji sanitarnej. Nie przewiduje się ścieków technologicznych. 12. Analiza uciążliwości. Projektowana inwestycja nie wpływa na lokalizację sąsiednich budynków, nie ogranicza możliwości ich rozbudowy, nie stwarza zacienienia. W związku z tym, nie narusza interesów osób trzecich, o których mowa w art. 5 ustawy z dnia r Prawo budowlane (t.j. Dz.U. z 2000r. Nr 106, poz z późn. zmian.). Opracowała: mgr inż. arch. Maria Landowska 9

10 13. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA - ZAKRES ROBÓT A. Według opisu technicznego - WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Teren inwestycji zabudowany jest 2 i 3 kondygnacyjnymi budynkami pawilonów oddziału psychiatrycznego. - ELEMENTY ZAGOSPODAROWANIA TERENU DZIAŁKI MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Na terenie działki nie występują elementy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. - PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH A. ROBOTY ROZBIÓRKOWE: Teren na których odbywają się roboty rozbiórkowe należy ogrodzić i oznakować tablicami ostrzegawczymi. Prowadzone są ręcznie, przez obalanie i wyburzanie oraz przez demontaż. Najczęściej występujące zagrożenia to: podrażnienia błon śluzowych uszkodzenia głowy upadek z wysokości - uszkodzenia rąk i nóg A. ROBOTY MUROWE I TYNKARSKIE Roboty murowe będą wykonywane ręcznie. Najczęściej występujące zagrożenia to: upadki pracowników na płaszczyźnie, z wysokości (niebezpieczeństwo upadku z rusztowań na wysokości powyżej 5m) i do zagłębień uderzenia przez spadające materiały, narzędzia itp. (brak wygrodzenia stref niebezpiecznych i nie oznakowanie miejsc niebezpiecznych) urazy oczu: mechaniczne, chemiczne i termiczne (powszechne nie używanie okularów ochronnych) stłuczenia i skaleczenia rąk i nóg przenoszonymi materiałami - oparzenia skóry cementem i wapnem B. ROBOTY WYKOŃCZENIOWE Prace wykończeniowe na wysokości mogą być prowadzone z rusztowań lub drabin rozstawnych. Nie wolno pracować na prowizorycznych pomostach wykonanych z desek, opartych na przypadkowych elementach wyposażenia budynku. Wykonywanie robót z użyciem drabin rozstawnych jest dozwolone do wysokości 4 m od podłogi. Drabiny te należy zabezpieczyć przed poślizgnięciem i rozsunięciem się. Główne źródła zagrożeń przy tych pracach to: stosowanie szkodliwych substancji chemicznych stosowanie substancji mogących powodować alergie wykonywanie pracy na wysokości posługiwanie się elektronarzędziami i urządzeniami pracującymi pod ciśnieniem 10

11 niebezpieczeństwo pożaru - INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH - okresowe szkolenia z zakresu przepisów BHP, - szkolenie wstępne z zakresu BHP, - szkolenie na stanowisku pracy przed przystąpieniem do robót, zgodnie z: a) Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401), b) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129, poz. 844 ze zm.), c) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane co najmniej przez dwie osoby (Dz. U. nr 62, poz. 288) - ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH a) środki techniczne i organizacyjne zapobiegające niebezpieczeństwom - szkolenia BHP, - środki ochrony indywidualnej, - stały nadzór nad wykonywanymi robotami, - oznakowanie placu budowy. a) zasady postępowania w przypadku wystąpienia zagrożenia: - przerwanie pracy, - udzielenie pierwszej pomocy jeśli zachodzi potrzeba, - powiadomienie kierownika budowy, - wezwanie pogotowia ratunkowego - wezwanie Powiatowego Inspektora Nadzoru Budowlanego oraz Powiatowego Inspektora Pracy b) środki ochrony indywidualnej: - rękawice robocze, - odzież robocza, - buty robocze, - kaski ochronne, - okulary ochronne (podczas pracy z elektronarzędziami), - kamizelki odblaskowe (podczas pracy w pasie drogowym), - maski przeciwpyłowe (podczas pracy przy robotach pylących), - uprząż (szelki) bezpieczeństwa (podczas pracy na wysokości), c) zasady nadzoru nad robotami szczególnie niebezpiecznymi: - roboty wykonywane pod nadzorem bezpośredniego przełożonego, - roboty wykonywane pod nadzorem kierownika budowy lub kierownika robót. opracowała : mgr inż. arch. Maria Landowska 11

12 12

13 15. OŚWIADCZENIE Stosownie do art. 20 ust. 4 Ustawy Prawo Budowlane (tekst jednolity Dz.U. z 2010r. nr 243, poz z późniejszymi zmianami) oświadczamy, że projekt wykonania robót w pawilonie leczniczym nr VI dotyczących realizacji decyzji administracyjnej Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim nr PZ-5580/54-73/6/ z dnia r. w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gd. dz. nr 3/10 obr. 4, ul. Skarszewska 7 w Starogardzie Gd. został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant (architektura i konstrukcja) mgr inż. arch. Maria Landowska upr. nr 6142/Gd/94 Sprawdzający (architektura) mgr inż. arch. Alina Putkamer-Jabłecka upr. nr 6149/Gd/94 Sprawdzający (konstrukcja) mgr inż. Henryk Kozłowski upr. nr 2202/Gd/85 13
