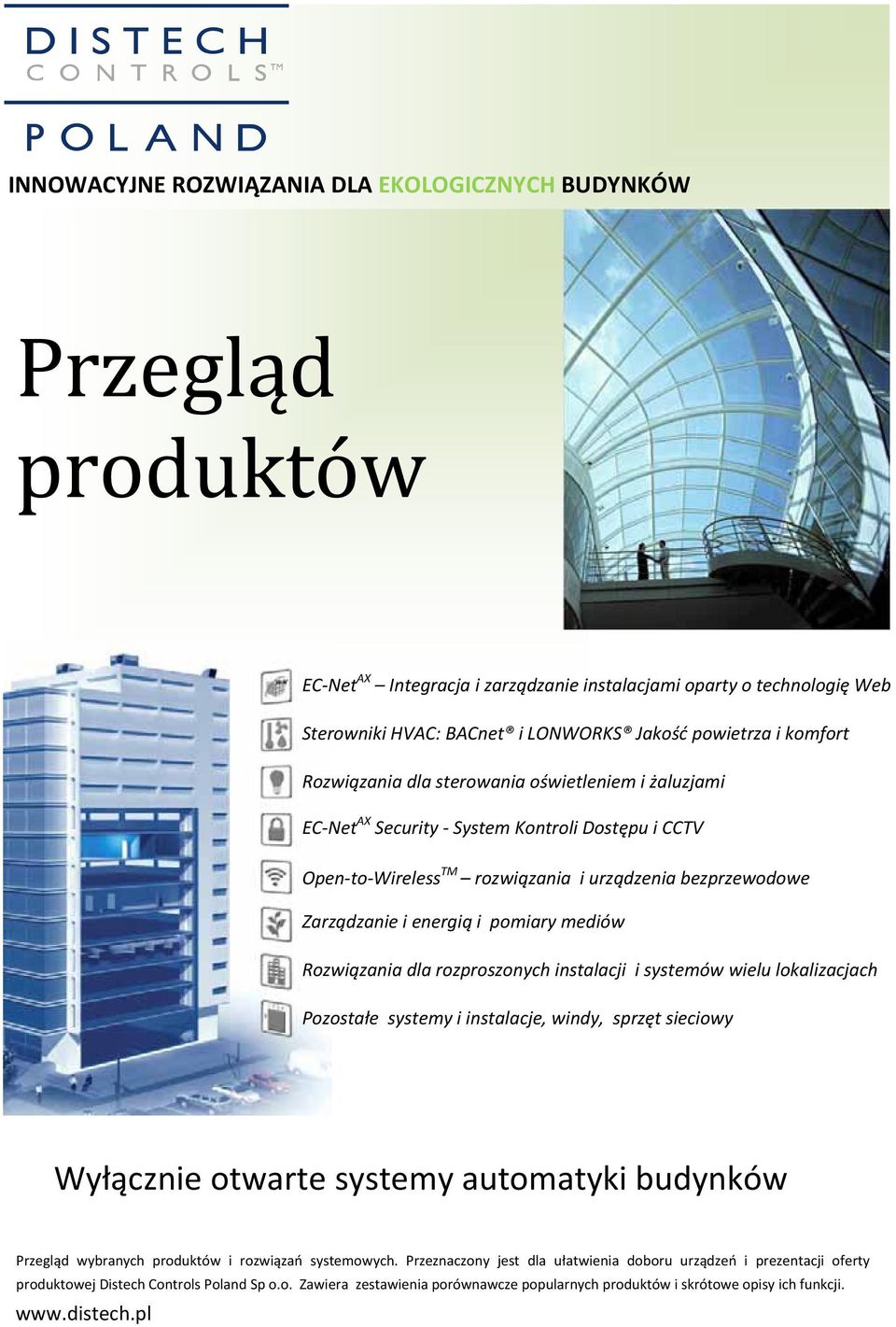

1 INNOWACYJNE ROZWIĄZANIA DLA EKOLOGICZNYCH BUDYNKÓW Przegląd produktów EC Net AX Integracja i zarządzanie instalacjami oparty o technologię Web i HVAC: BACnet i LONWORKS Jakość powietrza i komfort Rozwiązania dla sterowania oświetleniem i żaluzjami EC Net AX Security System Kontroli Dostępu i CCTV Open to Wireless TM rozwiązania i urządzenia bezprzewodowe Zarządzanie i energią i pomiary mediów Rozwiązania dla rozproszonych instalacji i systemów wielu lokalizacjach Pozostałe systemy i instalacje, windy, sprzęt sieciowy Wyłącznie otwarte systemy automatyki budynków Przegląd wybranych produktów i rozwiązań ch. Przeznaczony jest dla ułatwienia doboru urządzeń i prezentacji oferty produktowej Distech Controls Poland Sp o.o. Zawiera zestawienia porównawcze popularnych produktów i skrótowe opisy ich funkcji.

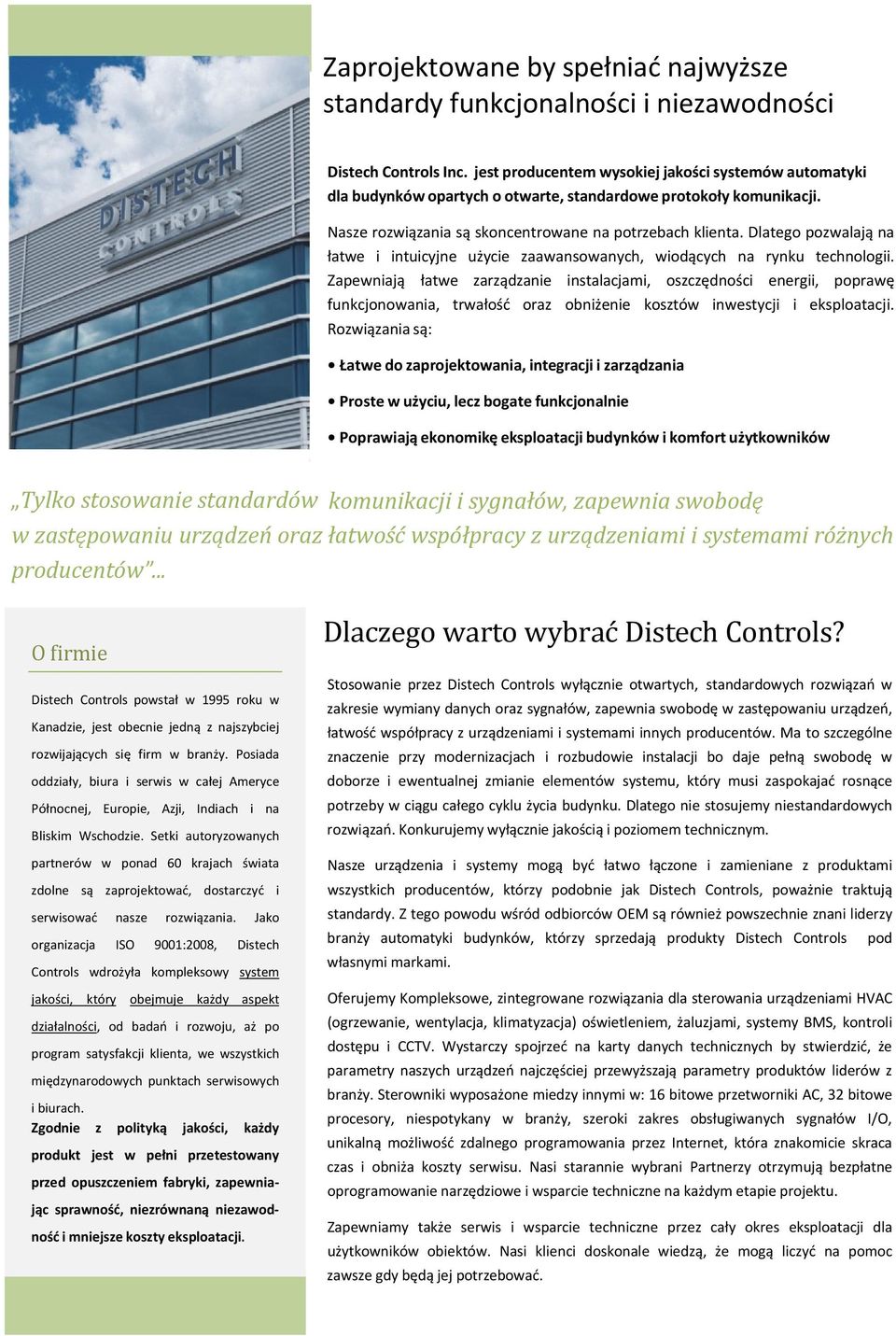

2 Zaprojektowane by spełniać najwyższe standardy funkcjonalności i niezawodności Distech Controls Inc. jest producentem wysokiej jakości systemów automatyki dla budynków opartych o otwarte, standardowe protokoły komunikacji. Nasze rozwiązania są skoncentrowane na potrzebach klienta. Dlatego pozwalają na łatwe i intuicyjne użycie zaawansowanych, wiodących na rynku technologii. Zapewniają łatwe zarządzanie instalacjami, oszczędności energii, poprawę funkcjonowania, trwałość oraz obniżenie kosztów inwestycji i eksploatacji. Rozwiązania są: Łatwe do zaprojektowania, integracji i zarządzania Proste w użyciu, lecz bogate funkcjonalnie Poprawiają ekonomikę eksploatacji budynków i komfort użytkowników Tylko stosowanie standardów komunikacji i sygnałów, zapewnia swobodę w zastępowaniu urządzeń oraz łatwość współpracy z urządzeniami i systemami różnych producentów... O firmie Distech Controls powstał w 1995 roku w Kanadzie, jest obecnie jedną z najszybciej rozwijających się firm w branży. Posiada oddziały, biura i serwis w całej Ameryce Północnej, Europie, Azji, Indiach i na Bliskim Wschodzie. Setki autoryzowanych partnerów w ponad 60 krajach świata zdolne są zaprojektować, dostarczyć i serwisować nasze rozwiązania. Jako organizacja ISO 9001:2008, Distech Controls wdrożyła kompleksowy system jakości, który obejmuje każdy aspekt działalności, od badań i rozwoju, aż po program satysfakcji klienta, we wszystkich międzynarodowych punktach serwisowych i biurach. Zgodnie z polityką jakości, każdy produkt jest w pełni przetestowany przed opuszczeniem fabryki, zapewnia jąc sprawność, niezrównaną niezawod ność i mniejsze koszty eksploatacji. Dlaczego warto wybrać Distech Controls? Stosowanie przez Distech Controls wyłącznie otwartych, standardowych rozwiązań w zakresie wymiany danych oraz sygnałów, zapewnia swobodę w zastępowaniu urządzeń, łatwość współpracy z urządzeniami i systemami innych producentów. Ma to szczególne znaczenie przy modernizacjach i rozbudowie instalacji bo daje pełną swobodę w doborze i ewentualnej zmianie elementów systemu, który musi zaspokajać rosnące potrzeby w ciągu całego cyklu życia budynku. Dlatego nie stosujemy niestandardowych rozwiązań. Konkurujemy wyłącznie jakością i poziomem technicznym. Nasze urządzenia i systemy mogą być łatwo łączone i zamieniane z produktami wszystkich producentów, którzy podobnie jak Distech Controls, poważnie traktują standardy. Z tego powodu wśród odbiorców OEM są również powszechnie znani liderzy branży automatyki budynków, którzy sprzedają produkty Distech Controls pod własnymi markami. Oferujemy Kompleksowe, zintegrowane rozwiązania dla sterowania urządzeniami HVAC (ogrzewanie, wentylacja, klimatyzacja) oświetleniem, żaluzjami, systemy BMS, kontroli dostępu i CCTV. Wystarczy spojrzeć na karty danych technicznych by stwierdzić, że parametry naszych urządzeń najczęściej przewyższają parametry produktów liderów z branży. i wyposażone miedzy innymi w: 16 bitowe przetworniki AC, 32 bitowe procesory, niespotykany w branży, szeroki zakres obsługiwanych sygnałów I/O, unikalną możliwość zdalnego programowania przez Internet, która znakomicie skraca czas i obniża koszty serwisu. Nasi starannie wybrani Partnerzy otrzymują bezpłatne oprogramowanie narzędziowe i wsparcie techniczne na każdym etapie projektu. Zapewniamy także serwis i wsparcie techniczne przez cały okres eksploatacji dla użytkowników obiektów. Nasi klienci doskonale wiedzą, że mogą liczyć na pomoc zawsze gdy będą jej potrzebować.

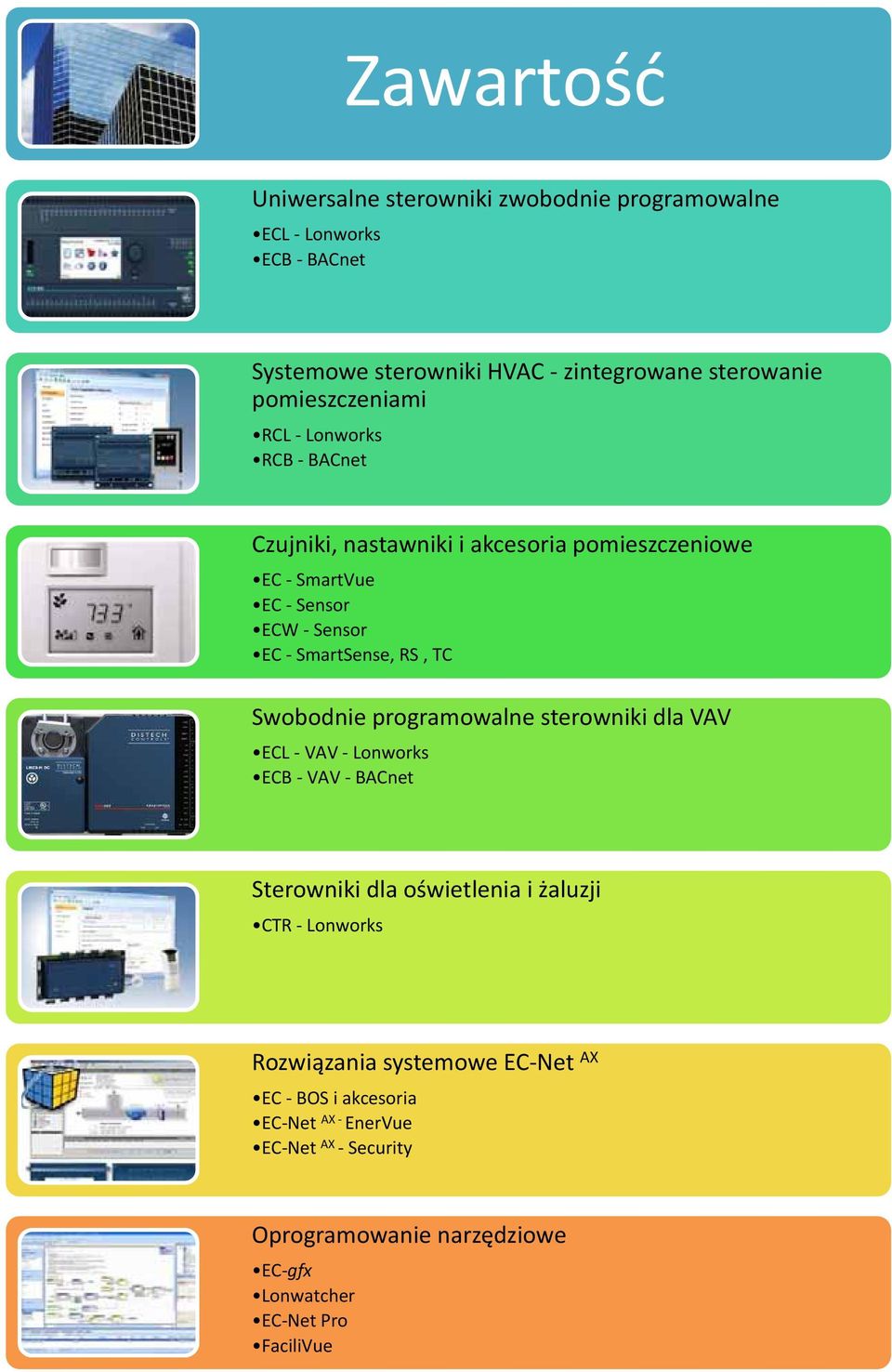

3 Zawartość Uniwersalne sterowniki zwobodnie programowalne ECL Lonworks ECB BACnet Systemowe sterowniki HVAC zintegrowane sterowanie pomieszczeniami RCL Lonworks RCB BACnet Czujniki, nastawniki i akcesoria pomieszczeniowe EC SmartVue EC Sensor ECW Sensor EC SmartSense, RS, TC Swobodnie programowalne sterowniki dla VAV ECL VAV Lonworks ECB VAV BACnet i dla oświetlenia i żaluzji CTR Lonworks Rozwiązania systemowe EC Net AX EC BOS i akcesoria EC Net AX - EnerVue EC Net AX Security Oprogramowanie narzędziowe EC gfx Lonwatcher EC Net Pro FaciliVue

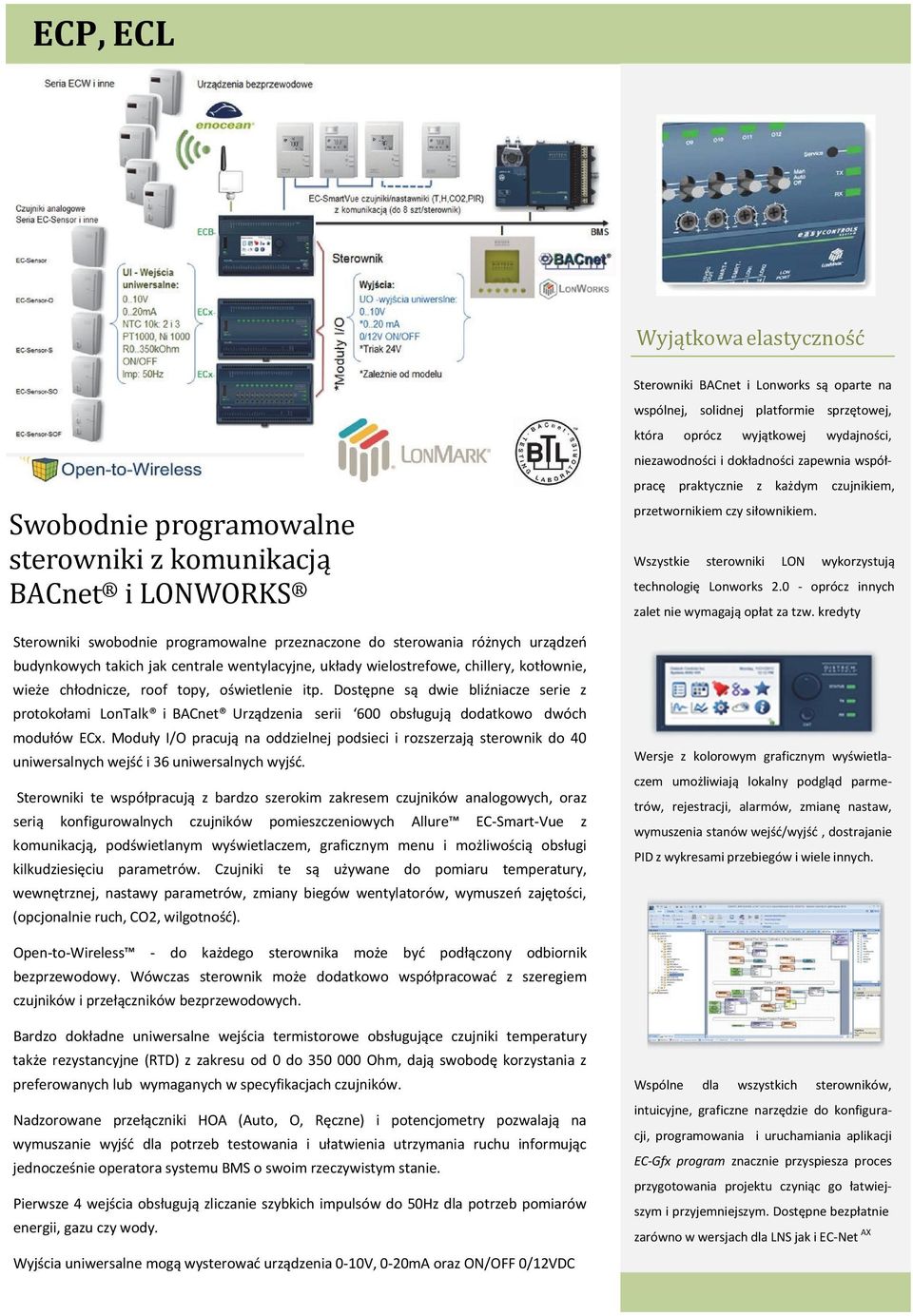

4 ECP, ECL Wyjątkowa elastyczność i BACnet i Lonworks są oparte na wspólnej, solidnej platformie sprzętowej, która oprócz wyjątkowej wydajności, niezawodności i dokładności zapewnia współpracę praktycznie z każdym czujnikiem, Swobodnie programowalne sterowniki z komunikacją BACnet i LONWORKS i swobodnie programowalne przeznaczone do sterowania różnych urządzeń budynkowych takich jak centrale wentylacyjne, układy wielostrefowe, chillery, kotłownie, wieże chłodnicze, roof topy, oświetlenie itp. Dostępne są dwie bliźniacze serie z protokołami LonTalk i BACnet Urządzenia serii 600 obsługują dodatkowo dwóch modułów ECx. Moduły I/O pracują na oddzielnej podsieci i rozszerzają sterownik do 40 uniwersalnych wejść i 36 uniwersalnych wyjść. i te współpracują z bardzo szerokim zakresem czujników analogowych, oraz serią konfigurowalnych czujników pomieszczeniowych Allure EC Smart Vue z komunikacją, podświetlanym wyświetlaczem, graficznym menu i możliwością obsługi kilkudziesięciu parametrów. Czujniki te są używane do pomiaru temperatury, wewnętrznej, nastawy parametrów, zmiany biegów wentylatorów, wymuszeń zajętości, (opcjonalnie ruch, CO2, wilgotność). przetwornikiem czy siłownikiem. Wszystkie sterowniki LON wykorzystują technologię Lonworks oprócz innych zalet nie wymagają opłat za tzw. kredyty Wersje z kolorowym graficznym wyświetlaczem umożliwiają lokalny podgląd parmetrów, rejestracji, alarmów, zmianę nastaw, wymuszenia stanów wejść/wyjść, dostrajanie PID z wykresami przebiegów i wiele innych. Open to Wireless do każdego sterownika może być podłączony odbiornik bezprzewodowy. Wówczas sterownik może dodatkowo współpracować z szeregiem czujników i przełączników bezprzewodowych. Bardzo dokładne uniwersalne wejścia termistorowe obsługujące czujniki temperatury także rezystancyjne (RTD) z zakresu od 0 do Ohm, dają swobodę korzystania z preferowanych lub wymaganych w specyfikacjach czujników. Nadzorowane przełączniki HOA (Auto, O, Ręczne) i potencjometry pozwalają na wymuszanie wyjść dla potrzeb testowania i ułatwienia utrzymania ruchu informując jednocześnie operatora systemu BMS o swoim rzeczywistym stanie. Pierwsze 4 wejścia obsługują zliczanie szybkich impulsów do 50Hz dla potrzeb pomiarów energii, gazu czy wody. Wyjścia uniwersalne mogą wysterować urządzenia 0 10V, 0 20mA oraz ON/OFF 0/12VDC Wspólne dla wszystkich sterowników, intuicyjne, graficzne narzędzie do konfiguracji, programowania i uruchamiania aplikacji EC Gfx program znacznie przyspiesza proces przygotowania projektu czyniąc go łatwiejszym i przyjemniejszym. Dostępne bezpłatnie zarówno w wersjach dla LNS jak i EC Net AX

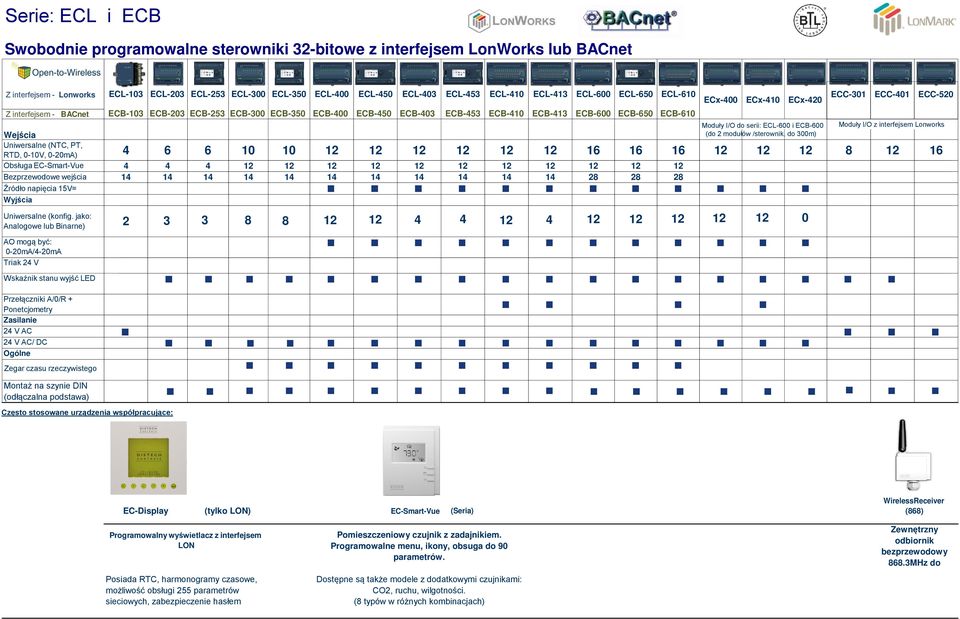

5 Serie: ECL i ECB Swobodnie programowalne sterowniki 32-bitowe z interfejsem LonWorks lub BACnet Z interfejsem - Lonworks ECL-103 ECL-203 ECL-253 ECL-300 ECL-350 ECL-400 ECL-450 ECL-403 ECL-453 ECL-410 ECL-413 ECL-600 ECL-650 ECL-610 Z interfejsem - BACnet Wejścia Uniwersalne (NTC, PT, RTD, 0-10V, 0-20mA) Obsługa EC-Smart-Vue Bezprzewodowe wejścia Źródło napięcia 15V= Wyjścia ECB-103 ECB-203 ECB-253 ECB-300 ECB-350 ECB-400 ECB-450 ECB-403 ECB-453 ECB-410 ECB-413 ECB-600 ECB-650 ECB-610 ECC-301 ECC-401 ECC-520 Moduły I/O z interfejsem Lonworks ECx-400 ECx-410 ECx-420 Moduły I/O do serii: ECL-600 i ECB-600 (do 2 modułów /sterownik, do 300m) Uniwersalne (konfig. jako: Analogowe lub Binarne) AO mogą być: 0-20mA/4-20mA Triak 24 V Wskaźnik stanu wyjść LED Przełączniki A/0/R + Ponetcjometry Zasilanie 24 V AC 24 V AC/ DC Ogólne Zegar czasu rzeczywistego Montaż na szynie DIN (odłączalna podstawa) Często stosowane urządzenia współpracujące: EC-Display (tylko LON) EC-Smart-Vue (Seria) WirelessReceiver (868) Programowalny wyświetlacz z interfejsem LON Posiada RTC, harmonogramy czasowe, możliwość obsługi 255 parametrów sieciowych, zabezpieczenie hasłem Pomieszczeniowy czujnik z zadajnikiem. Programowalne menu, ikony, obsuga do 90 parametrów. Dostępne są także modele z dodatkowymi czujnikami: CO2, ruchu, wilgotności. (8 typów w różnych kombinacjach) Zewnętrzny odbiornik bezprzewodowy 868.3MHz do

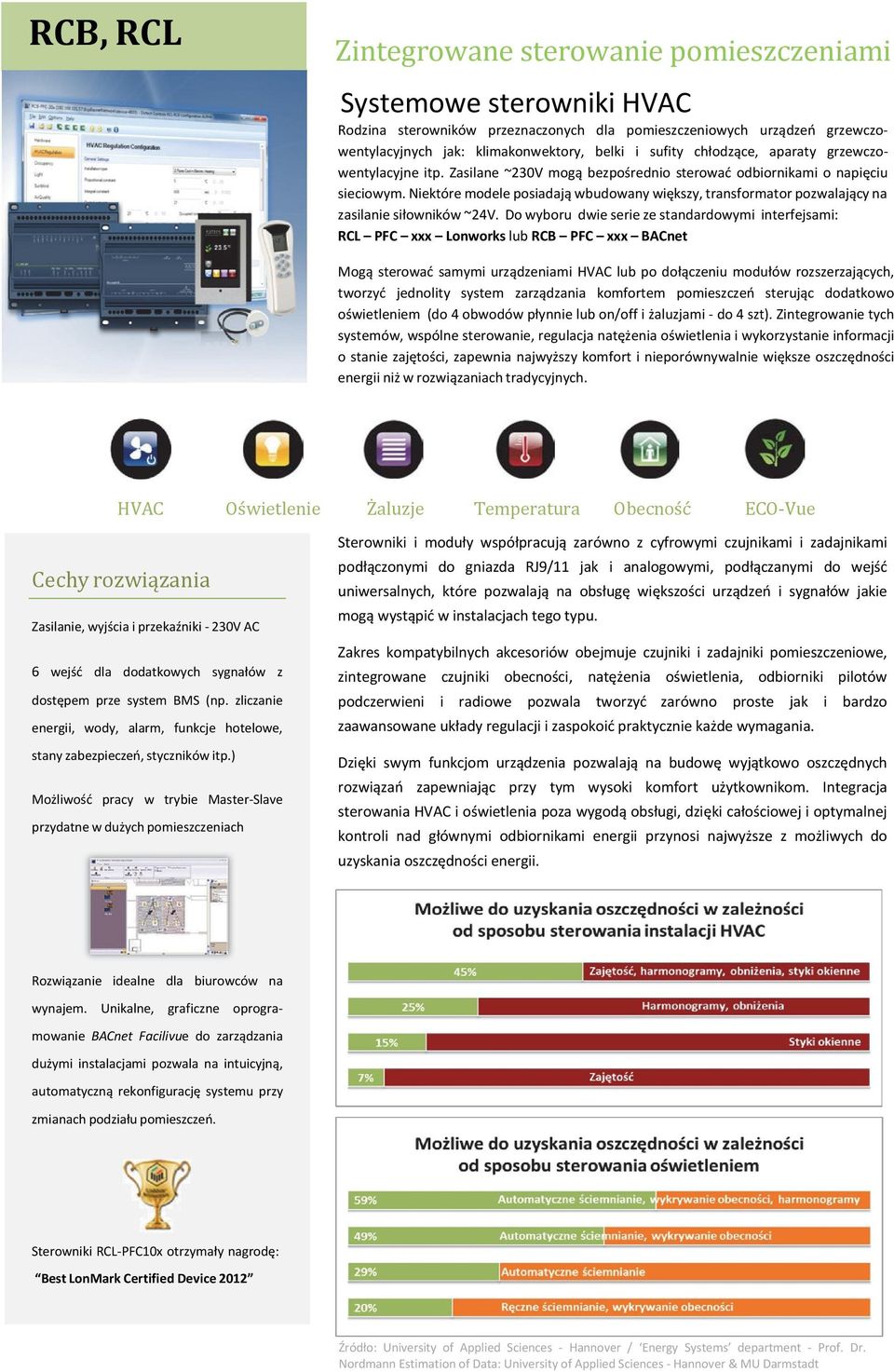

6 RCB, RCL Zintegrowane sterowanie pomieszczeniami Systemowe sterowniki HVAC Rodzina sterowników przeznaczonych dla pomieszczeniowych urządzeń grzewczowentylacyjnych jak: klimakonwektory, belki i sufity chłodzące, aparaty grzewczowentylacyjne itp. Zasilane ~230V mogą bezpośrednio sterować odbiornikami o napięciu sieciowym. Niektóre modele posiadają wbudowany większy, transformator pozwalający na zasilanie siłowników ~24V. Do wyboru dwie serie ze standardowymi interfejsami: RCL PFC xxx Lonworks lub RCB PFC xxx BACnet Mogą sterować samymi urządzeniami HVAC lub po dołączeniu modułów rozszerzających, tworzyć jednolity system zarządzania komfortem pomieszczeń sterując dodatkowo oświetleniem (do 4 obwodów płynnie lub on/off i żaluzjami do 4 szt). Zintegrowanie tych systemów, wspólne sterowanie, regulacja natężenia oświetlenia i wykorzystanie informacji o stanie zajętości, zapewnia najwyższy komfort i nieporównywalnie większe oszczędności energii niż w rozwiązaniach tradycyjnych. HVAC Oświetlenie Żaluzje Temperatura Obecność ECO Vue Cechy rozwiązania Zasilanie, wyjścia i przekaźniki 230V AC 6 wejść dla dodatkowych sygnałów z dostępem prze system BMS (np. zliczanie energii, wody, alarm, funkcje hotelowe, stany zabezpieczeń, styczników itp.) Możliwość pracy w trybie Master Slave przydatne w dużych pomieszczeniach i i moduły współpracują zarówno z cyfrowymi czujnikami i zadajnikami podłączonymi do gniazda RJ9/11 jak i analogowymi, podłączanymi do wejść uniwersalnych, które pozwalają na obsługę większości urządzeń i sygnałów jakie mogą wystąpić w instalacjach tego typu. Zakres kompatybilnych akcesoriów obejmuje czujniki i zadajniki pomieszczeniowe, zintegrowane czujniki obecności, natężenia oświetlenia, odbiorniki pilotów podczerwieni i radiowe pozwala tworzyć zarówno proste jak i bardzo zaawansowane układy regulacji i zaspokoić praktycznie każde wymagania. Dzięki swym funkcjom urządzenia pozwalają na budowę wyjątkowo oszczędnych rozwiązań zapewniając przy tym wysoki komfort użytkownikom. Integracja sterowania HVAC i oświetlenia poza wygodą obsługi, dzięki całościowej i optymalnej kontroli nad głównymi odbiornikami energii przynosi najwyższe z możliwych do uzyskania oszczędności energii. Rozwiązanie idealne dla biurowców na wynajem. Unikalne, graficzne oprogramowanie BACnet Facilivue do zarządzania dużymi instalacjami pozwala na intuicyjną, automatyczną rekonfigurację systemu przy zmianach podziału pomieszczeń. i RCL PFC10x otrzymały nagrodę: Best LonMark Certified Device 2012 Źródło: University of Applied Sciences Hannover / Energy Systems department Prof. Dr. Nordmann Estimation of Data: University of Applied Sciences Hannover & MU Darmstadt

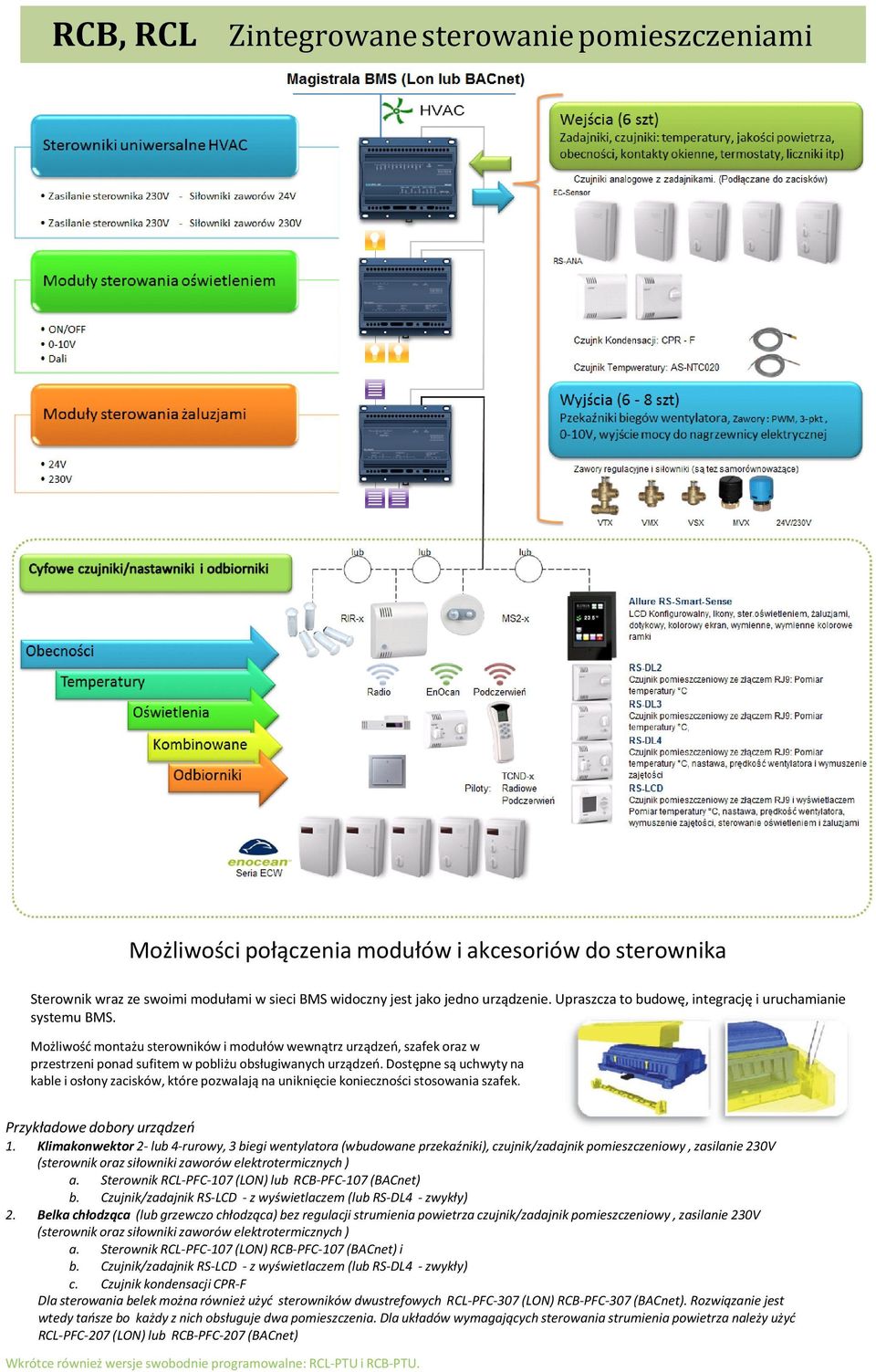

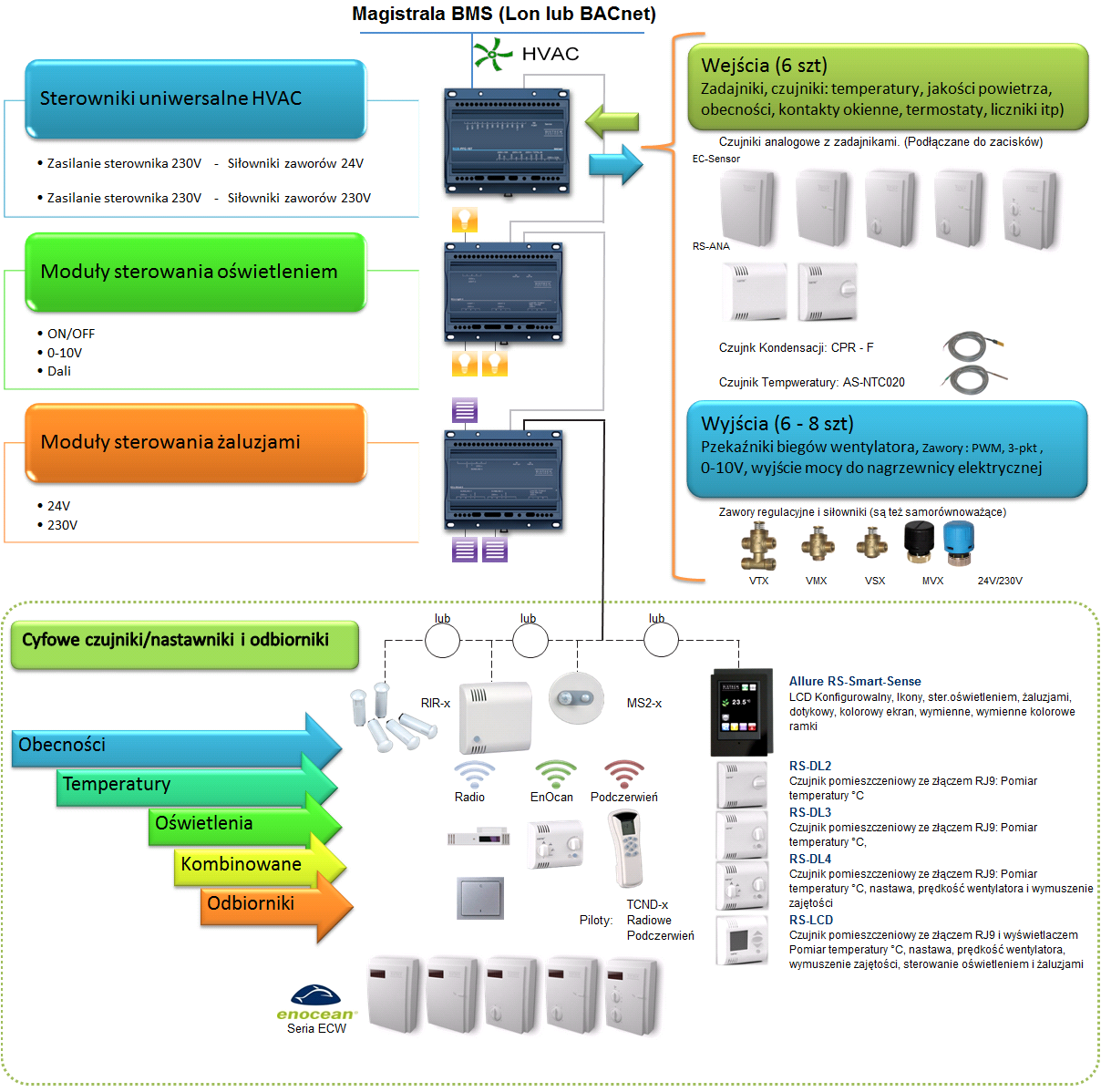

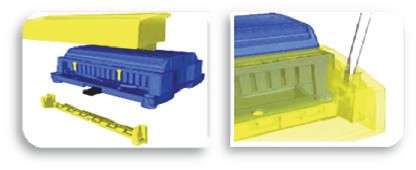

7 RCB, RCL Zintegrowane sterowanie pomieszczeniami Możliwości połączenia modułów i akcesoriów do sterownika wraz ze swoimi modułami w sieci BMS widoczny jest jako jedno urządzenie. Upraszcza to budowę, integrację i uruchamianie systemu BMS. Możliwość montażu sterowników i modułów wewnątrz urządzeń, szafek oraz w przestrzeni ponad sufitem w pobliżu obsługiwanych urządzeń. Dostępne są uchwyty na kable i osłony zacisków, które pozwalają na uniknięcie konieczności stosowania szafek. Przykładowe dobory urządzeń 1. Klimakonwektor 2 lub 4 rurowy, 3 biegi wentylatora (wbudowane przekaźniki), czujnik/zadajnik pomieszczeniowy, zasilanie 230V (sterownik oraz siłowniki zaworów elektrotermicznych ) a. RCL PFC 107 (LON) lub RCB PFC 107 (BACnet) b. Czujnik/zadajnik RS LCD z wyświetlaczem (lub RS DL4 zwykły) 2. Belka chłodząca (lub grzewczo chłodząca) bez regulacji strumienia powietrza czujnik/zadajnik pomieszczeniowy, zasilanie 230V (sterownik oraz siłowniki zaworów elektrotermicznych ) a. RCL PFC 107 (LON) RCB PFC 107 (BACnet) i b. Czujnik/zadajnik RS LCD z wyświetlaczem (lub RS DL4 zwykły) c. Czujnik kondensacji CPR F Dla sterowania belek można również użyć sterowników dwustrefowych RCL PFC 307 (LON) RCB PFC 307 (BACnet). Rozwiązanie jest wtedy tańsze bo każdy z nich obsługuje dwa pomieszczenia. Dla układów wymagających sterowania strumienia powietrza należy użyć RCL PFC 207 (LON) lub RCB PFC 207 (BACnet) Wkrótce również wersje swobodnie programowalne: RCL PTU i RCB PTU.

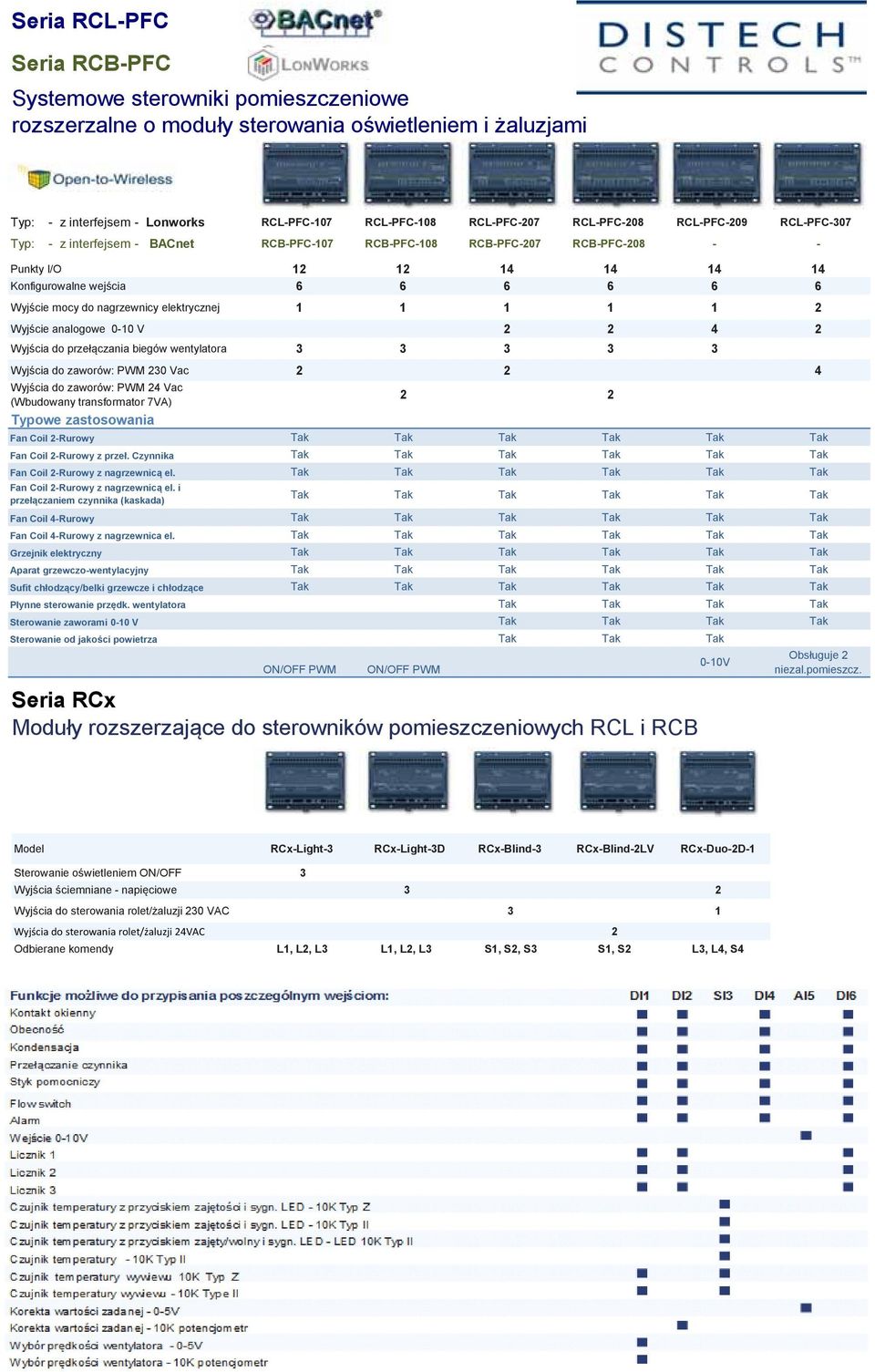

8 Seria RCL-PFC Seria RCB-PFC Systemowe sterowniki pomieszczeniowe rozszerzalne o moduły sterowania oświetleniem i żaluzjami Typ: - z interfejsem - Lonworks RCL-PFC-107 RCL-PFC-108 RCL-PFC-207 RCL-PFC-208 RCL-PFC-209 RCL-PFC-307 Typ: - z interfejsem - BACnet RCB-PFC-107 RCB-PFC-108 RCB-PFC-207 RCB-PFC Punkty I/O Konfigurowalne wejścia Wyjście mocy do nagrzewnicy elektrycznej Wyjście analogowe 0-10 V Wyjścia do przełączania biegów wentylatora Wyjścia do zaworów: PWM 230 Vac Wyjścia do zaworów: PWM 24 Vac (Wbudowany transformator 7VA) 2 2 Typowe zastosowania Fan Coil 2-Rurowy Tak Tak Tak Tak Tak Tak Fan Coil 2-Rurowy z przeł. Czynnika Tak Tak Tak Tak Tak Tak Fan Coil 2-Rurowy z nagrzewnicą el. Tak Tak Tak Tak Tak Tak Fan Coil 2-Rurowy z nagrzewnicą el. i przełączaniem czynnika (kaskada) Tak Tak Tak Tak Tak Tak Fan Coil 4-Rurowy Tak Tak Tak Tak Tak Tak Fan Coil 4-Rurowy z nagrzewnica el. Tak Tak Tak Tak Tak Tak Grzejnik elektryczny Tak Tak Tak Tak Tak Tak Aparat grzewczo-wentylacyjny Tak Tak Tak Tak Tak Tak Sufit chłodzący/belki grzewcze i chłodzące Tak Tak Tak Tak Tak Tak Płynne sterowanie przędk. wentylatora Tak Tak Tak Tak Sterowanie zaworami 0-10 V Tak Tak Tak Tak Sterowanie od jakości powietrza Tak Tak Tak Obsługuje V ON/OFF PWM ON/OFF PWM niezal.pomieszcz. Seria RCx Moduły rozszerzające do sterowników pomieszczeniowych RCL i RCB Model RCx-Light-3 RCx-Light-3D RCx-Blind-3 RCx-Blind-2LV RCx-Duo-2D-1 Sterowanie oświetleniem ON/OFF 3 Wyjścia ściemniane - napięciowe 3 2 Wyjścia do sterowania rolet/żaluzji 230 VAC 3 1 Wyjścia do sterowania rolet/żaluzji 24VAC 2 Odbierane komendy L1, L2, L3 L1, L2, L3 S1, S2, S3 S1, S2 L3, L4, S4

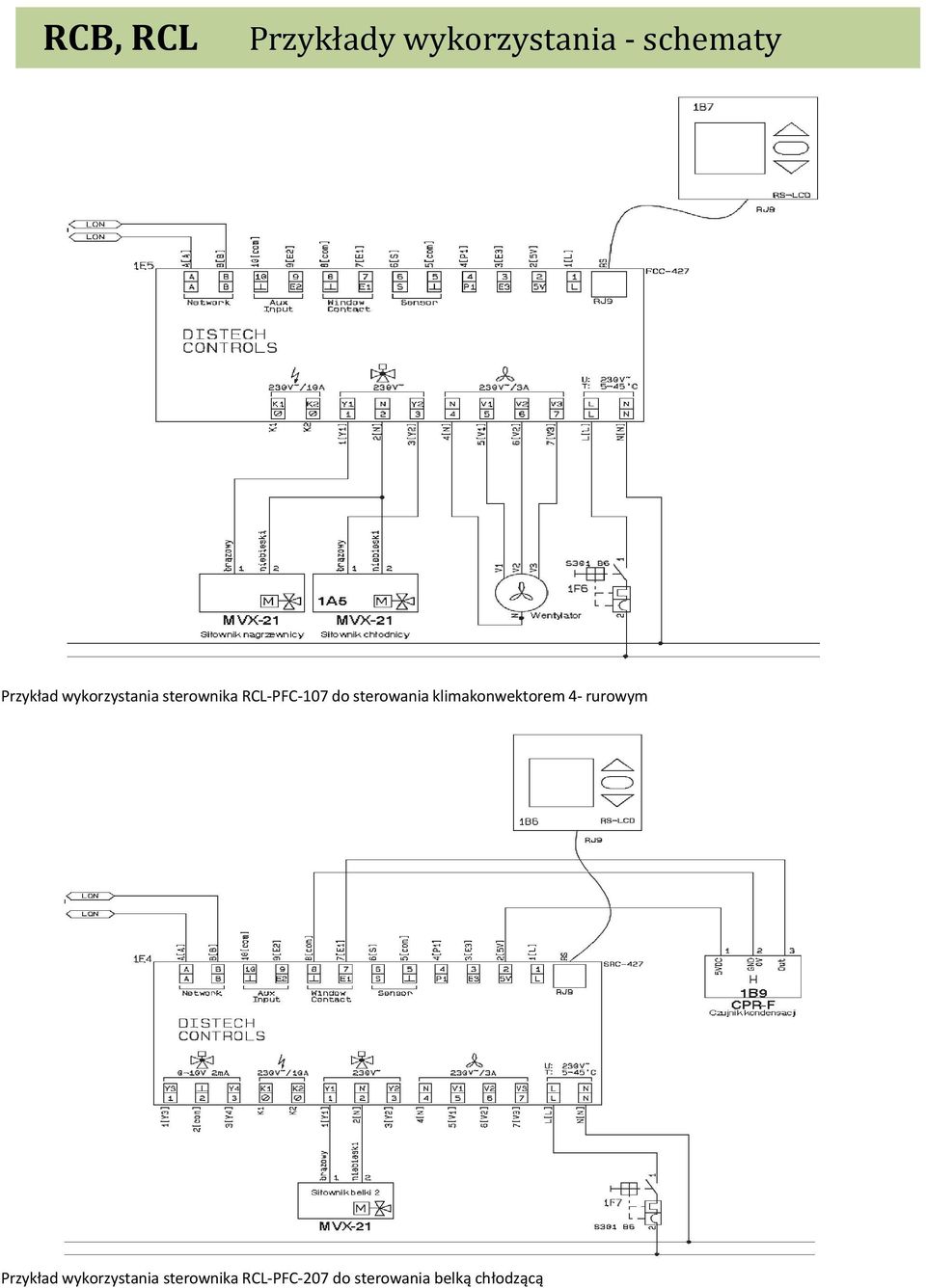

9 RCB, RCL Przykłady wykorzystania schematy Przykład wykorzystania sterownika RCL PFC 107 do sterowania klimakonwektorem 4 rurowym Przykład wykorzystania sterownika RCL PFC 207 do sterowania belką chłodzącą

10 EC Sensor, SmartVue, SmartSense, RS, TC Łatwo spełniać wymagania 8 modeli cyfrowych, konfigurowalnych inteligentnych czujników pozwala na budowę praktycznie dowolnych układów automatyki. Dostępne funkcje: Czujniki pomieszczeniowe serii Allure Allure EC Smart Vue Linia cyfrowych pokojowych czujników temperatury z komunikacją, gniazdem sieciowym typu Jack, podświetlanym wyświetlaczem LCD i konfigurowanym graficznym menu, które umożliwia użytkownikowi zmianę nastaw wartości zadanych, prędkości wentylatora i innych kilkudziesięciu dowolnych parametrów pracy systemu. Dostępne są modele z dowolną kombinacją następujących opcji wyposażenia: czujnik wilgotności, czujnik ruchu, czujnik CO2. Współpracują z seriami ECL i ECB. Możliwość podłączenia wielu czujników do jednego sterownika. Allure ECW Sensor Linia innowacyjnych bezprzewodowych, bezbateryjnych czujników pomieszczeniowych. Komunikacja bezprzewodowa w standardzie EnOcean. Temperatura Wilgotność Stężenie CO2 Ruch Nastawa i odczyt parametrów Ikony Teksty Funkcje uruchamiania i kalibracji VAV Idealny produkt dla energooszczędnych układów wentylacji o trybie pracy i wydajności sterowanej jakością powietrza ( np. sale konferencyjne, audytoria). Maksimum oszczędności uzyskamy dostarczając i uzdatniając tylko tyle powietrza ile jest niezbędne i tylko wtedy gdy to konieczne uzyskujemy Allure EC Sensor Linia analogowych czujników pokojowych odpowiednich do większości zastosowań. Allure EC SmarSense Cyfrowe czujniki/zadajniki pokojowe z kolorowym, dotykowym ekranem, możliwością sterowania HVAC, oświetleniem, żaluzjami, sceny świetlne, wymienne ramki w wielu kolorach. Czujniki i piloty zdalnego sterowania dla sterowników pomieszczeń Cyfrowe czujniki/zadajniki pokojowe i akcesoria z możliwością sterowania HVAC, oświetleniem, żaluzjami itp. ECO Vue unikalny wzór liścia na wyświetlaczach i grafikach synoptycznych informuje użytkownika o aktualnej efektywności energetycznej instalacji zależnie od wybranych przez niego ustawień komfortu. Bezprzewodowe i bezbateryjne czujniki temperatury z zadajnikami, przełącznikami i przyciskami wymuszenia. Błyskawiczny, tani montaż. Przydatny wszędzie, gdzie ułożenie kabli jest kłopotliwe lub zbyt kosztowne (budynki zabytkowe, duże przeszklenia, otwarte przestrzenie itp.) Uświadamiając użytkownika, że decyzja o wielkości zużycia energii znajduje się w jego rękach bezinwestycyjnie poprawiasz efektywność energetyczną budynku

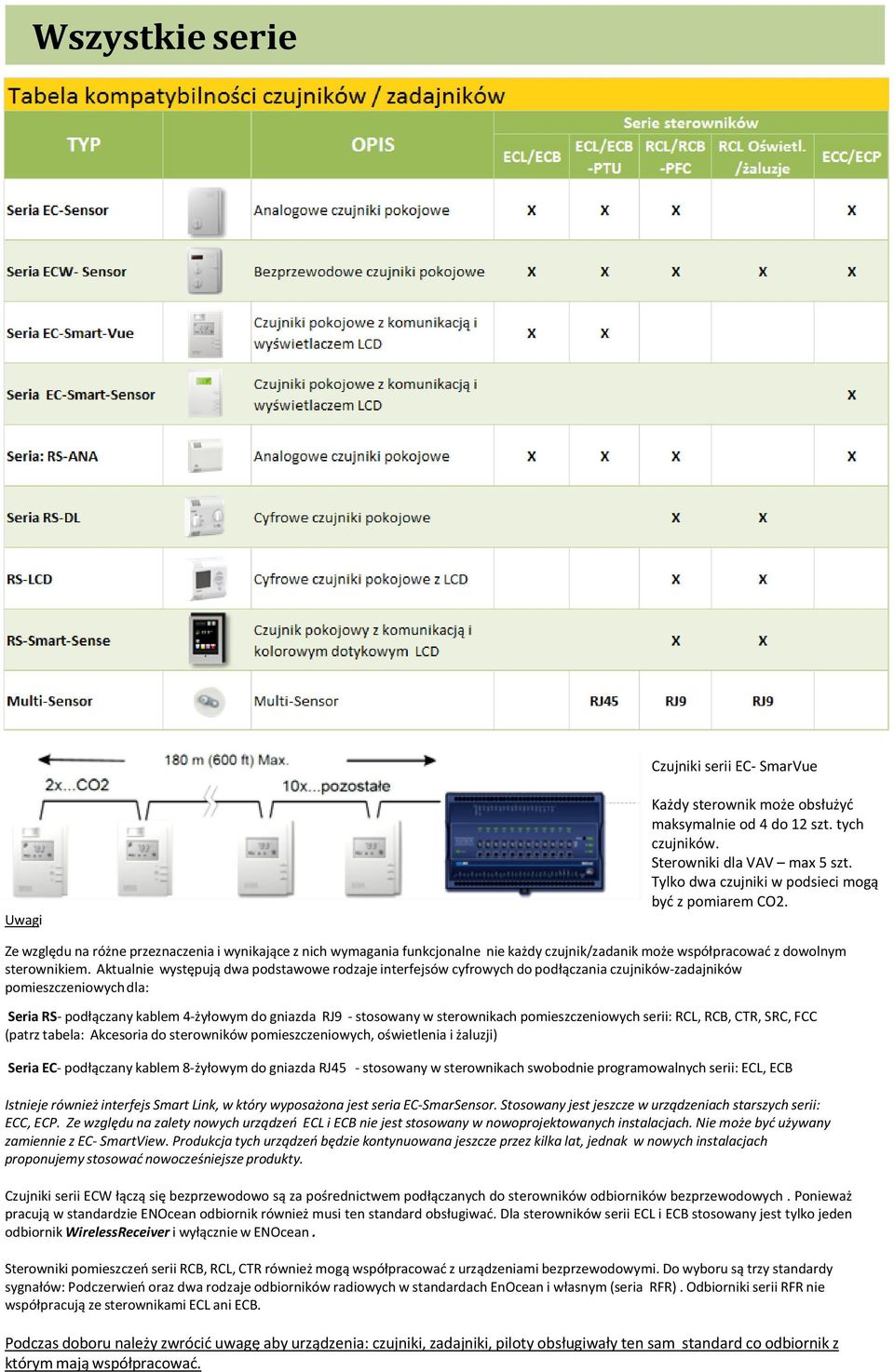

11 Wszystkie serie Czujniki serii EC SmarVue Uwagi Każdy sterownik może obsłużyć maksymalnie od 4 do 12 szt. tych czujników. i dla VAV max 5 szt. Tylko dwa czujniki w podsieci mogą być z pomiarem CO2. Ze względu na różne przeznaczenia i wynikające z nich wymagania funkcjonalne nie każdy czujnik/zadanik może współpracować z dowolnym sterownikiem. Aktualnie występują dwa podstawowe rodzaje interfejsów cyfrowych do podłączania czujników zadajników pomieszczeniowych dla: Seria RS podłączany kablem 4 żyłowym do gniazda RJ9 stosowany w sterownikach pomieszczeniowych serii: RCL, RCB, CTR, SRC, FCC (patrz tabela: Akcesoria do sterowników pomieszczeniowych, oświetlenia i żaluzji) Seria EC podłączany kablem 8 żyłowym do gniazda RJ45 stosowany w sterownikach swobodnie programowalnych serii: ECL, ECB Istnieje również interfejs Smart Link, w który wyposażona jest seria EC SmarSensor. Stosowany jest jeszcze w urządzeniach starszych serii: ECC, ECP. Ze względu na zalety nowych urządzeń ECL i ECB nie jest stosowany w nowoprojektowanych instalacjach. Nie może być używany zamiennie z EC SmartView. Produkcja tych urządzeń będzie kontynuowana jeszcze przez kilka lat, jednak w nowych instalacjach proponujemy stosować nowocześniejsze produkty. Czujniki serii ECW łączą się bezprzewodowo są za pośrednictwem podłączanych do sterowników odbiorników bezprzewodowych. Ponieważ pracują w standardzie ENOcean odbiornik również musi ten standard obsługiwać. Dla sterowników serii ECL i ECB stosowany jest tylko jeden odbiornik WirelessReceiver i wyłącznie w ENOcean. i pomieszczeń serii RCB, RCL, CTR również mogą współpracować z urządzeniami bezprzewodowymi. Do wyboru są trzy standardy sygnałów: Podczerwień oraz dwa rodzaje odbiorników radiowych w standardach EnOcean i własnym (seria RFR). Odbiorniki serii RFR nie współpracują ze sterownikami ECL ani ECB. Podczas doboru należy zwrócić uwagę aby urządzenia: czujniki, zadajniki, piloty obsługiwały ten sam standard co odbiornik z którym mają współpracować.

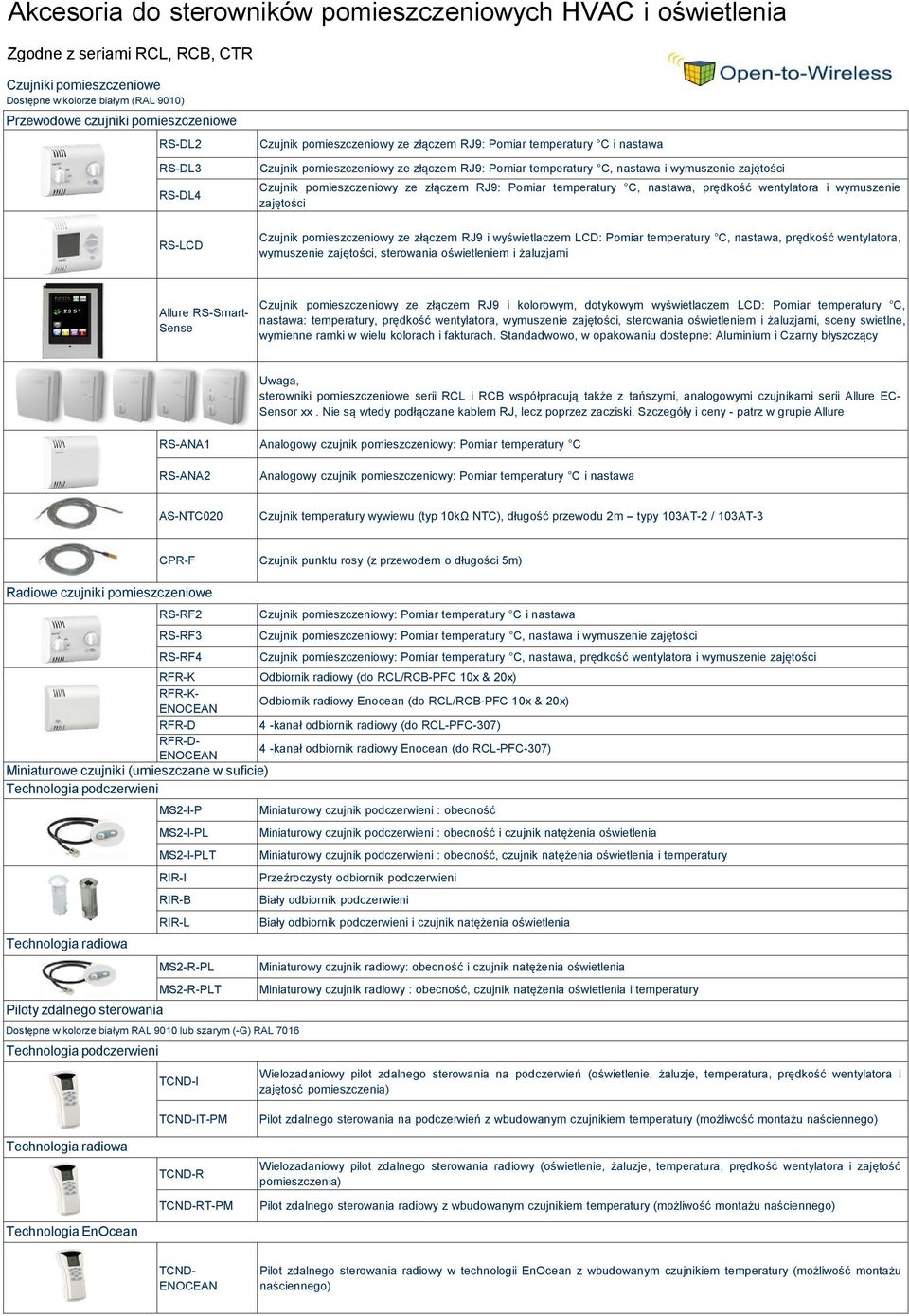

12 Akcesoria do sterowników pomieszczeniowych HVAC i oświetlenia Zgodne z seriami RCL, RCB, CTR Czujniki pomieszczeniowe Dostępne w kolorze białym (RAL 9010) Przewodowe czujniki pomieszczeniowe RS-DL2 RS-DL3 RS-DL4 RS-LCD Czujnik pomieszczeniowy ze złączem RJ9: Pomiar temperatury C i nastawa Czujnik pomieszczeniowy ze złączem RJ9: Pomiar temperatury C, nastawa i wymuszenie zajętości Czujnik pomieszczeniowy ze złączem RJ9: Pomiar temperatury C, nastawa, prędkość wentylatora i wymuszenie zajętości Czujnik pomieszczeniowy ze złączem RJ9 i wyświetlaczem LCD: Pomiar temperatury C, nastawa, prędkość wentylatora, wymuszenie zajętości, sterowania oświetleniem i żaluzjami Allure RS-Smart- Sense Czujnik pomieszczeniowy ze złączem RJ9 i kolorowym, dotykowym wyświetlaczem LCD: Pomiar temperatury C, nastawa: temperatury, prędkość wentylatora, wymuszenie zajętości, sterowania oświetleniem i żaluzjami, sceny swietlne, wymienne ramki w wielu kolorach i fakturach. Standadwowo, w opakowaniu dostepne: Aluminium i Czarny błyszczący Uwaga, sterowniki pomieszczeniowe serii RCL i RCB współpracują także z tańszymi, analogowymi czujnikami serii Allure EC- Sensor xx. Nie są wtedy podłączane kablem RJ, lecz poprzez zacziski. Szczegóły i ceny - patrz w grupie Allure RS-ANA1 Analogowy czujnik pomieszczeniowy: Pomiar temperatury C RS-ANA2 Analogowy czujnik pomieszczeniowy: Pomiar temperatury C i nastawa AS-NTC020 Czujnik temperatury wywiewu (typ 10kΩ NTC), długość przewodu 2m typy 103AT-2 / 103AT-3 Radiowe czujniki pomieszczeniowe CPR-F Czujnik punktu rosy (z przewodem o długości 5m) RS-RF2 RS-RF3 RS-RF4 Czujnik pomieszczeniowy: Pomiar temperatury C i nastawa Czujnik pomieszczeniowy: Pomiar temperatury C, nastawa i wymuszenie zajętości Czujnik pomieszczeniowy: Pomiar temperatury C, nastawa, prędkość wentylatora i wymuszenie zajętości RFR-K Odbiornik radiowy (do RCL/RCB-PFC 10x & 20x) RFR-K- ENOCEAN Odbiornik radiowy Enocean (do RCL/RCB-PFC 10x & 20x) RFR-D 4 -kanał odbiornik radiowy (do RCL-PFC-307) RFR-D- ENOCEAN 4 -kanał odbiornik radiowy Enocean (do RCL-PFC-307) Miniaturowe czujniki (umieszczane w suficie) Technologia podczerwieni Technologia radiowa Piloty zdalnego sterowania MS2-I-P MS2-I-PL MS2-I-PLT RIR-I RIR-B RIR-L MS2-R-PL MS2-R-PLT Dostępne w kolorze białym RAL 9010 lub szarym (-G) RAL 7016 Technologia podczerwieni TCND-I Miniaturowy czujnik podczerwieni : obecność Miniaturowy czujnik podczerwieni : obecność i czujnik natężenia oświetlenia Miniaturowy czujnik podczerwieni : obecność, czujnik natężenia oświetlenia i temperatury Przeźroczysty odbiornik podczerwieni Biały odbiornik podczerwieni Biały odbiornik podczerwieni i czujnik natężenia oświetlenia Miniaturowy czujnik radiowy: obecność i czujnik natężenia oświetlenia Miniaturowy czujnik radiowy : obecność, czujnik natężenia oświetlenia i temperatury Wielozadaniowy pilot zdalnego sterowania na podczerwień (oświetlenie, żaluzje, temperatura, prędkość wentylatora i zajętość pomieszczenia) Technologia radiowa Technologia EnOcean TCND-IT-PM TCND-R TCND-RT-PM Pilot zdalnego sterowania na podczerwień z wbudowanym czujnikiem temperatury (możliwość montażu naściennego) Wielozadaniowy pilot zdalnego sterowania radiowy (oświetlenie, żaluzje, temperatura, prędkość wentylatora i zajętość pomieszczenia) Pilot zdalnego sterowania radiowy z wbudowanym czujnikiem temperatury (możliwość montażu naściennego) TCND- ENOCEAN Pilot zdalnego sterowania radiowy w technologii EnOcean z wbudowanym czujnikiem temperatury (możliwość montażu naściennego)

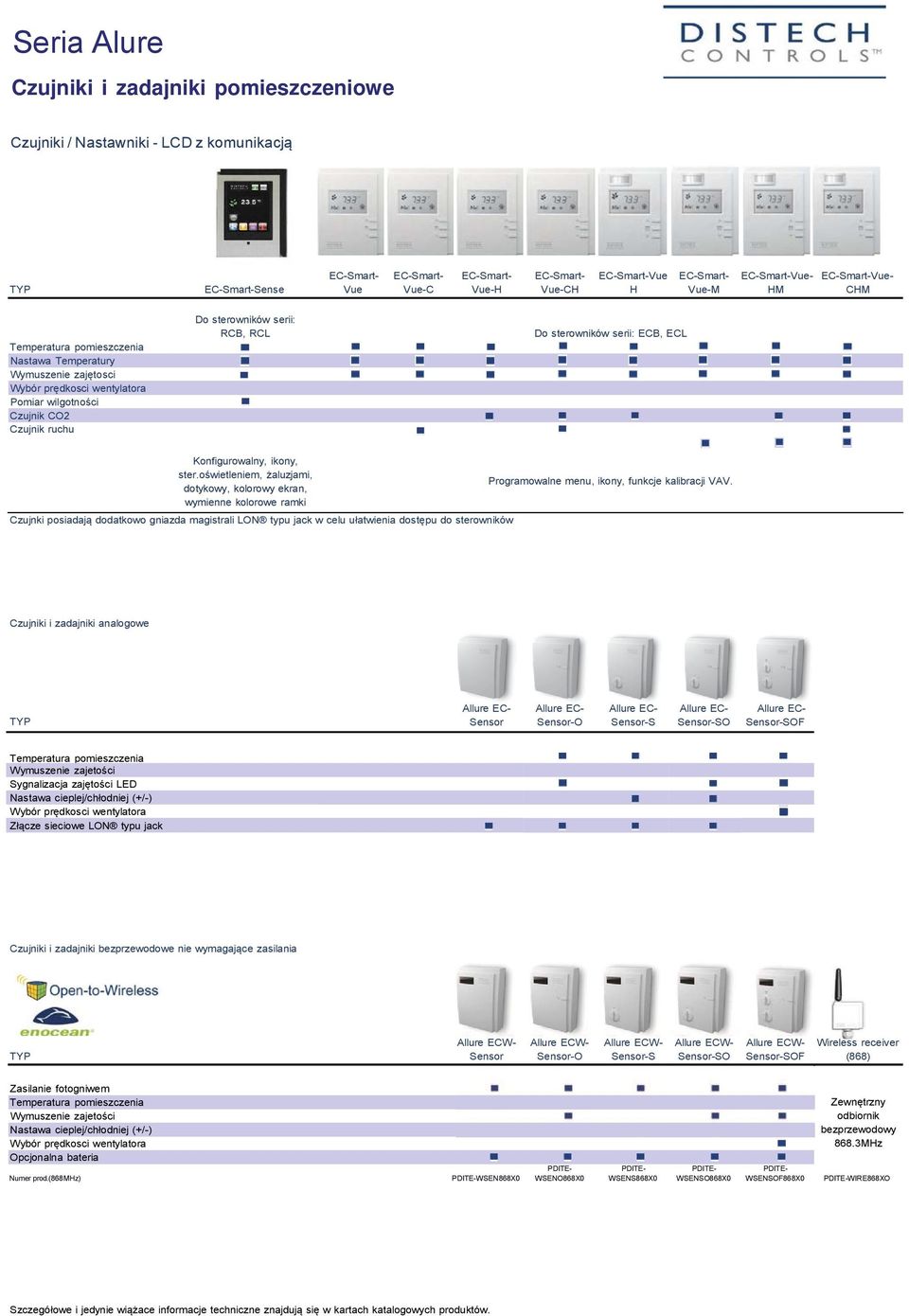

13 Seria Alure Czujniki i zadajniki pomieszczeniowe Czujniki / Nastawniki - LCD z komunikacją EC-Smart- EC-Smart- EC-Smart- EC-Smart- EC-Smart-Vue EC-Smart- EC-Smart-Vue- EC-Smart-Vue- TYP EC-Smart-Sense Vue Vue-C Vue-H Vue-CH H Vue-M HM CHM Temperatura pomieszczenia Nastawa Temperatury Wymuszenie zajętosci Wybór prędkosci wentylatora Pomiar wilgotności Czujnik CO2 Czujnik ruchu Do sterowników serii: RCB, RCL Do sterowników serii: ECB, ECL Konfigurowalny, ikony, ster.oświetleniem, żaluzjami, dotykowy, kolorowy ekran, wymienne kolorowe ramki Czujnki posiadają dodatkowo gniazda magistrali LON typu jack w celu ułatwienia dostępu do sterowników Programowalne menu, ikony, funkcje kalibracji VAV. Czujniki i zadajniki analogowe TYP Allure EC- Sensor Allure EC- Sensor-O Allure EC- Sensor-S Allure EC- Sensor-SO Allure EC- Sensor-SOF Temperatura pomieszczenia Wymuszenie zajetości Sygnalizacja zajętości LED Nastawa cieplej/chłodniej (+/-) Wybór prędkosci wentylatora Złącze sieciowe LON typu jack Czujniki i zadajniki bezprzewodowe nie wymagające zasilania TYP Allure ECW- Sensor Allure ECW- Sensor-O Allure ECW- Sensor-S Allure ECW- Sensor-SO Allure ECW- Sensor-SOF Wireless receiver (868) Zasilanie fotogniwem Temperatura pomieszczenia Wymuszenie zajetości Nastawa cieplej/chłodniej (+/-) Wybór prędkosci wentylatora Opcjonalna bateria Zewnętrzny odbiornik bezprzewodowy 868.3MHz PDITE- PDITE- PDITE- PDITE- Numer prod.(868mhz) PDITE-WSEN868X0 WSENO868X0 WSENS868X0 WSENSO868X0 WSENSOF868X0 PDITE-WIRE868XO Szczegółowe i jedynie wiążace informacje techniczne znajdują się w kartach katalogowych produktów.

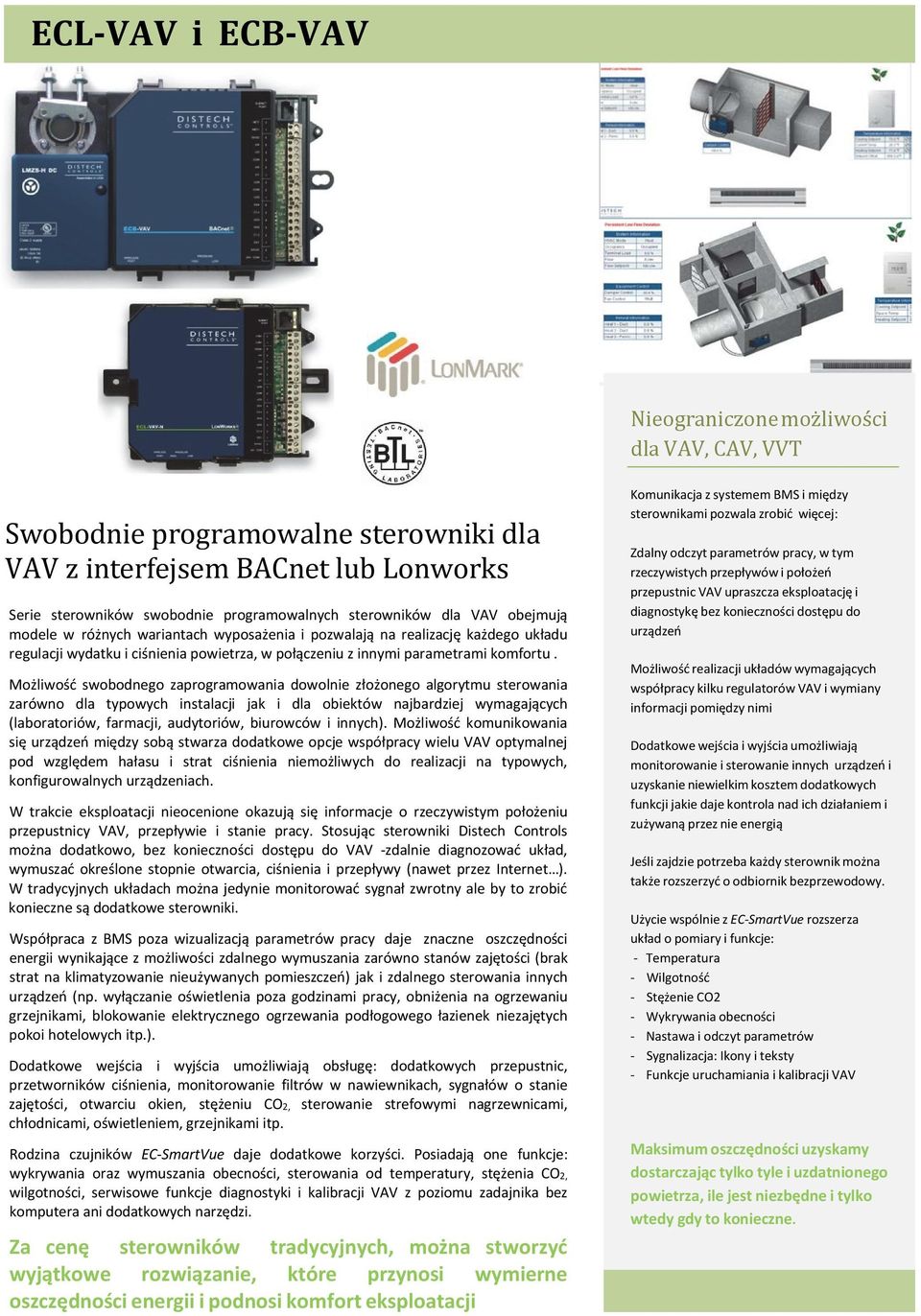

14 ECL VAV i ECB VAV Nieograniczone możliwości dla VAV, CAV, VVT Swobodnie programowalne sterowniki dla VAV z interfejsem BACnet lub Lonworks Serie sterowników swobodnie programowalnych sterowników dla VAV obejmują modele w różnych wariantach wyposażenia i pozwalają na realizację każdego układu regulacji wydatku i ciśnienia powietrza, w połączeniu z innymi parametrami komfortu. Możliwość swobodnego zaprogramowania dowolnie złożonego algorytmu sterowania zarówno dla typowych instalacji jak i dla obiektów najbardziej wymagających (laboratoriów, farmacji, audytoriów, biurowców i innych). Możliwość komunikowania się urządzeń między sobą stwarza dodatkowe opcje współpracy wielu VAV optymalnej pod względem hałasu i strat ciśnienia niemożliwych do realizacji na typowych, konfigurowalnych urządzeniach. W trakcie eksploatacji nieocenione okazują się informacje o rzeczywistym położeniu przepustnicy VAV, przepływie i stanie pracy. Stosując sterowniki Distech Controls można dodatkowo, bez konieczności dostępu do VAV zdalnie diagnozować układ, wymuszać określone stopnie otwarcia, ciśnienia i przepływy (nawet przez Internet ). W tradycyjnych układach można jedynie monitorować sygnał zwrotny ale by to zrobić konieczne są dodatkowe sterowniki. Współpraca z BMS poza wizualizacją parametrów pracy daje znaczne oszczędności energii wynikające z możliwości zdalnego wymuszania zarówno stanów zajętości (brak strat na klimatyzowanie nieużywanych pomieszczeń) jak i zdalnego sterowania innych urządzeń (np. wyłączanie oświetlenia poza godzinami pracy, obniżenia na ogrzewaniu grzejnikami, blokowanie elektrycznego ogrzewania podłogowego łazienek niezajętych pokoi hotelowych itp.). Dodatkowe wejścia i wyjścia umożliwiają obsługę: dodatkowych przepustnic, przetworników ciśnienia, monitorowanie filtrów w nawiewnikach, sygnałów o stanie zajętości, otwarciu okien, stężeniu CO2, sterowanie strefowymi nagrzewnicami, chłodnicami, oświetleniem, grzejnikami itp. Rodzina czujników EC SmartVue daje dodatkowe korzyści. Posiadają one funkcje: wykrywania oraz wymuszania obecności, sterowania od temperatury, stężenia CO2, wilgotności, serwisowe funkcje diagnostyki i kalibracji VAV z poziomu zadajnika bez komputera ani dodatkowych narzędzi. Za cenę sterowników tradycyjnych, można stworzyć wyjątkowe rozwiązanie, które przynosi wymierne oszczędności energii i podnosi komfort eksploatacji Komunikacja z systemem BMS i między sterownikami pozwala zrobić więcej: Zdalny odczyt parametrów pracy, w tym rzeczywistych przepływów i położeń przepustnic VAV upraszcza eksploatację i diagnostykę bez konieczności dostępu do urządzeń Możliwość realizacji układów wymagających współpracy kilku regulatorów VAV i wymiany informacji pomiędzy nimi Dodatkowe wejścia i wyjścia umożliwiają monitorowanie i sterowanie innych urządzeń i uzyskanie niewielkim kosztem dodatkowych funkcji jakie daje kontrola nad ich działaniem i zużywaną przez nie energią Jeśli zajdzie potrzeba każdy sterownik można także rozszerzyć o odbiornik bezprzewodowy. Użycie wspólnie z EC SmartVue rozszerza układ o pomiary i funkcje: Temperatura Wilgotność Stężenie CO2 Wykrywania obecności Nastawa i odczyt parametrów Sygnalizacja: Ikony i teksty Funkcje uruchamiania i kalibracji VAV Maksimum oszczędności uzyskamy dostarczając tylko tyle i uzdatnionego powietrza, ile jest niezbędne i tylko wtedy gdy to konieczne.

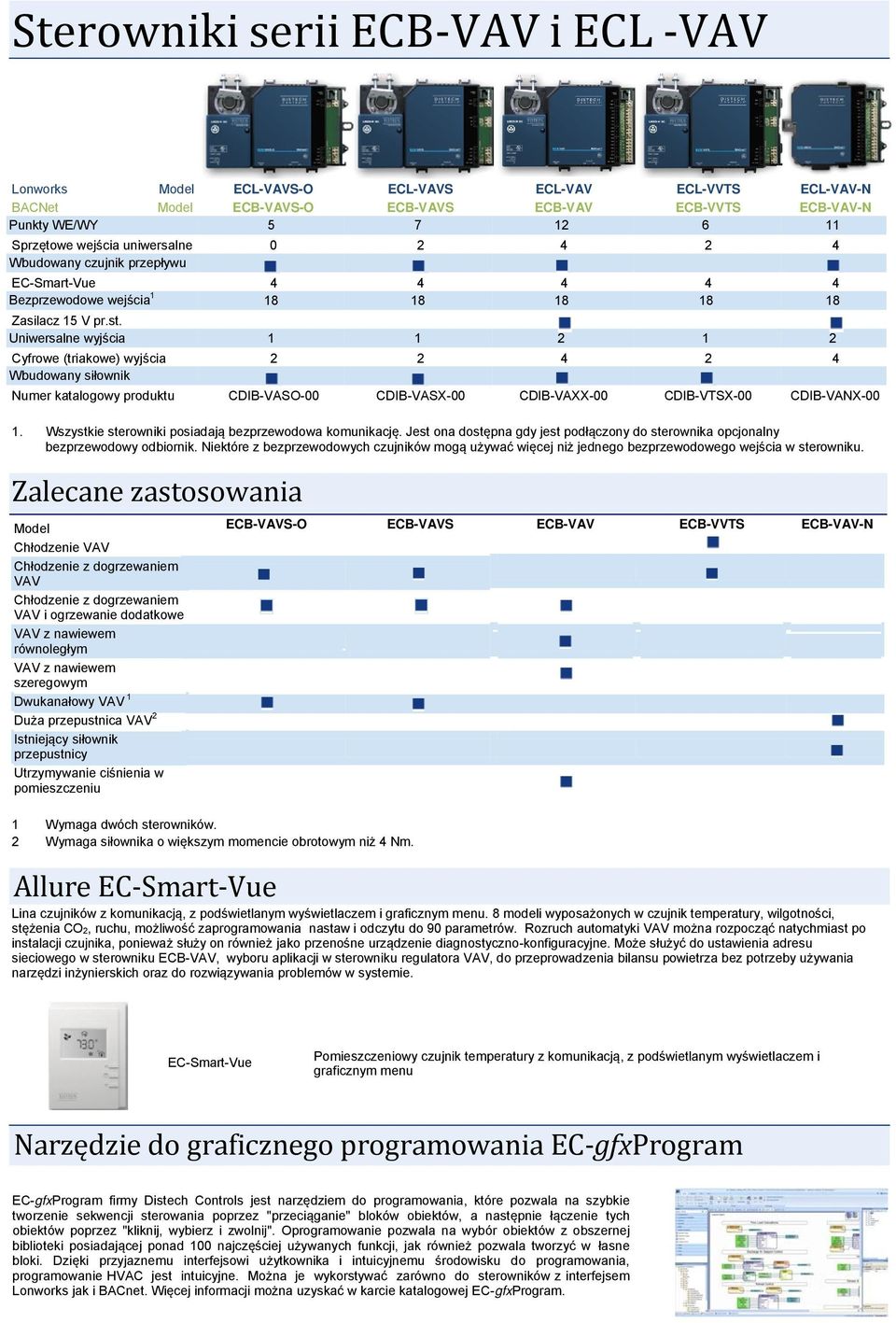

15 i serii ECB VAV i ECL VAV Lonworks Model ECL-VAVS-O ECL-VAVS ECL-VAV ECL-VVTS ECL-VAV-N BACNet Model ECB-VAVS-O ECB-VAVS ECB-VAV ECB-VVTS ECB-VAV-N Punkty WE/WY Sprzętowe wejścia uniwersalne Wbudowany czujnik przepływu EC-Smart-Vue Bezprzewodowe wejścia Zasilacz 15 V pr.st. Uniwersalne wyjścia Cyfrowe (triakowe) wyjścia Wbudowany siłownik Numer katalogowy produktu CDIB-VASO-00 CDIB-VASX-00 CDIB-VAXX-00 CDIB-VTSX-00 CDIB-VANX Wszystkie sterowniki posiadają bezprzewodowa komunikację. Jest ona dostępna gdy jest podłączony do sterownika opcjonalny bezprzewodowy odbiornik. Niektóre z bezprzewodowych czujników mogą używać więcej niż jednego bezprzewodowego wejścia w sterowniku. Zalecane zastosowania Model Chłodzenie VAV Chłodzenie z dogrzewaniem VAV Chłodzenie z dogrzewaniem VAV i ogrzewanie dodatkowe VAV z nawiewem równoległym VAV z nawiewem szeregowym Dwukanałowy VAV 1 Duża przepustnica VAV 2 Istniejący siłownik przepustnicy Utrzymywanie ciśnienia w pomieszczeniu 1 Wymaga dwóch sterowników. 2 Wymaga siłownika o większym momencie obrotowym niż 4 Nm. ECB-VAVS-O ECB-VAVS ECB-VAV ECB-VVTS ECB-VAV-N Allure EC Smart Vue Lina czujników z komunikacją, z podświetlanym wyświetlaczem i graficznym menu. 8 modeli wyposażonych w czujnik temperatury, wilgotności, stężenia CO2, ruchu, możliwość zaprogramowania nastaw i odczytu do 90 parametrów. Rozruch automatyki VAV można rozpocząć natychmiast po instalacji czujnika, ponieważ służy on również jako przenośne urządzenie diagnostyczno-konfiguracyjne. Może służyć do ustawienia adresu sieciowego w sterowniku ECB-VAV, wyboru aplikacji w sterowniku regulatora VAV, do przeprowadzenia bilansu powietrza bez potrzeby używania narzędzi inżynierskich oraz do rozwiązywania problemów w systemie. EC-Smart-Vue Pomieszczeniowy czujnik temperatury z komunikacją, z podświetlanym wyświetlaczem i graficznym menu Narzędzie do graficznego programowania EC gfxprogram EC-gfxProgram firmy Distech Controls jest narzędziem do programowania, które pozwala na szybkie tworzenie sekwencji sterowania poprzez "przeciąganie" bloków obiektów, a następnie łączenie tych obiektów poprzez "kliknij, wybierz i zwolnij". Oprogramowanie pozwala na wybór obiektów z obszernej biblioteki posiadającej ponad 100 najczęściej używanych funkcji, jak również pozwala tworzyć w łasne bloki. Dzięki przyjaznemu interfejsowi użytkownika i intuicyjnemu środowisku do programowania, programowanie HVAC jest intuicyjne. Można je wykorstywać zarówno do sterowników z interfejsem Lonworks jak i BACnet. Więcej informacji można uzyskać w karcie katalogowej EC-gfxProgram.

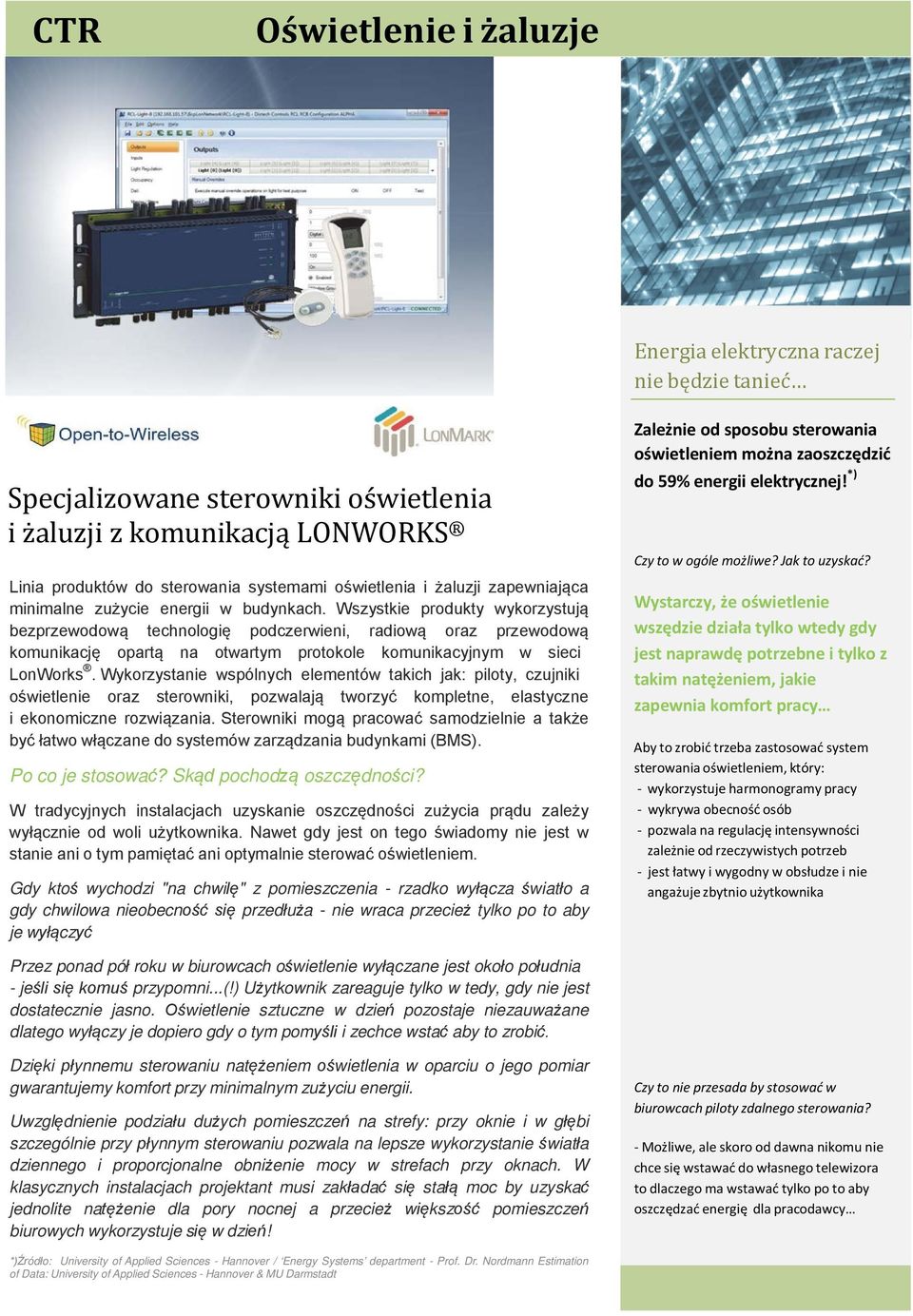

16 CTR Oświetlenie i żaluzje Energia elektryczna raczej nie będzie tanieć Specjalizowane sterowniki oświetlenia i żaluzji z komunikacją LONWORKS Linia produktów do sterowania systemami oświetlenia i żaluzji zapewniająca minimalne zużycie energii w budynkach. Wszystkie produkty wykorzystują bezprzewodową technologię podczerwieni, radiową oraz przewodową komunikację opartą na otwartym protokole komunikacyjnym w sieci LonWorks. Wykorzystanie wspólnych elementów takich jak: piloty, czujniki oświetlenie oraz sterowniki, pozwalają tworzyć kompletne, elastyczne i ekonomiczne rozwiązania. i mogą pracować samodzielnie a także być łatwo włączane do systemów zarządzania budynkami (BMS). Po co je stosować? Skąd pochodzą oszczędności? W tradycyjnych instalacjach uzyskanie oszczędności zużycia prądu zależy wyłącznie od woli użytkownika. Nawet gdy jest on tego świadomy nie jest w stanie ani o tym pamiętać ani optymalnie sterować oświetleniem. Gdy ktoś wychodzi "na chwilę" z pomieszczenia - rzadko wyłącza światło a gdy chwilowa nieobecność się przedłuża - nie wraca przecież tylko po to aby je wyłączyć Zależnie od sposobu sterowania oświetleniem można zaoszczędzić do 59% energii elektrycznej! *) Czy to w ogóle możliwe? Jak to uzyskać? Wystarczy, że oświetlenie wszędzie działa tylko wtedy gdy jest naprawdę potrzebne i tylko z takim natężeniem, jakie zapewnia komfort pracy Aby to zrobić trzeba zastosować system sterowania oświetleniem, który: wykorzystuje harmonogramy pracy wykrywa obecność osób pozwala na regulację intensywności zależnie od rzeczywistych potrzeb jest łatwy i wygodny w obsłudze i nie angażuje zbytnio użytkownika Przez ponad pół roku w biurowcach oświetlenie wyłączane jest około południa - jeśli się komuś przypomni...(!) Użytkownik zareaguje tylko w tedy, gdy nie jest dostatecznie jasno. Oświetlenie sztuczne w dzień pozostaje niezauważane dlatego wyłączy je dopiero gdy o tym pomyśli i zechce wstać aby to zrobić. Dzięki płynnemu sterowaniu natężeniem oświetlenia w oparciu o jego pomiar gwarantujemy komfort przy minimalnym zużyciu energii. Uwzględnienie podziału dużych pomieszczeń na strefy: przy oknie i w głębi szczególnie przy płynnym sterowaniu pozwala na lepsze wykorzystanie światła dziennego i proporcjonalne obniżenie mocy w strefach przy oknach. W klasycznych instalacjach projektant musi zakładać się stałą moc by uzyskać jednolite natężenie dla pory nocnej a przecież większość pomieszczeń biurowych wykorzystuje się w dzień! Czy to nie przesada by stosować w biurowcach piloty zdalnego sterowania? Możliwe, ale skoro od dawna nikomu nie chce się wstawać do własnego telewizora to dlaczego ma wstawać tylko po to aby oszczędzać energię dla pracodawcy *)Źródło: University of Applied Sciences - Hannover / Energy Systems department - Prof. Dr. Nordmann Estimation of Data: University of Applied Sciences - Hannover & MU Darmstadt

17 CTR i oświetlenia

18 i oświetlenia i żaluzji Typ sterownika i oświetlenia Sterowanie Ilość ster. obwodów Złącza cyfrowe RJ9 do akcesoriów Zasilanie zintegrowanych stateczników Adresowanie grupowe Adresowanie indywidualne Zmienne Lon dla żaluzji i HVAC Funkcje i aplikacje Monitorowanie Indywidualny stan pracy statecznika Stan pracy grupy stateczników Regulacja nateżenia światła Sterowanie od obecności Projekty typu Open space Ilość obsługiwanych pomieszczeń CTR-4L ON/OFF V CTR-8L ON/OFF V CTR-4LD Ściemnianie 1 10VDC V CTR-8LD Ściemnianie 1 10VDC V CTR-8LDALI DALI 16 stateczników 8 4 (auto) (auto) 4 230V CTR-DALI-LR8 DALI 64 stateczniki 8 4 (ręczne) (ręczne) 230V CTR-DALI-LR16 DALI 64 stateczniki 16 4 (ręczne) i żaluzji (auto lub ręczne) Napięcie 230V CTR-4S230 Otwórz/zamknij/kąt V CTR-8S230 Otwórz/zamknij/kąt V CTR-4S24 Otwórz/zamknij/kąt V CTR-8S24 Otwórz/zamknij/kąt V Pomocnicze urządzenia Moduł ITR Sieciowy interfejs LON. Posiada 4 cyfrowe porty RJ9 dla akcesriów (odbiorniki, czujniki) 230V WMS-PB-8DI Moduł 8 wejść konfogurowalnych do rozszerzenia sterownika o obsługę zestyków (np. dla sterowania poprzez przyciski) podłaczany złączem cyfrowym RJ9 Jako urzadzenia sterujące (odbiorniki, piloty, czuniki) mogą być stosowane wsystkie akcesoria podłączane do sterowników portem cyfrowym RJ stosowne przy systemie IRC - RCB, RCL

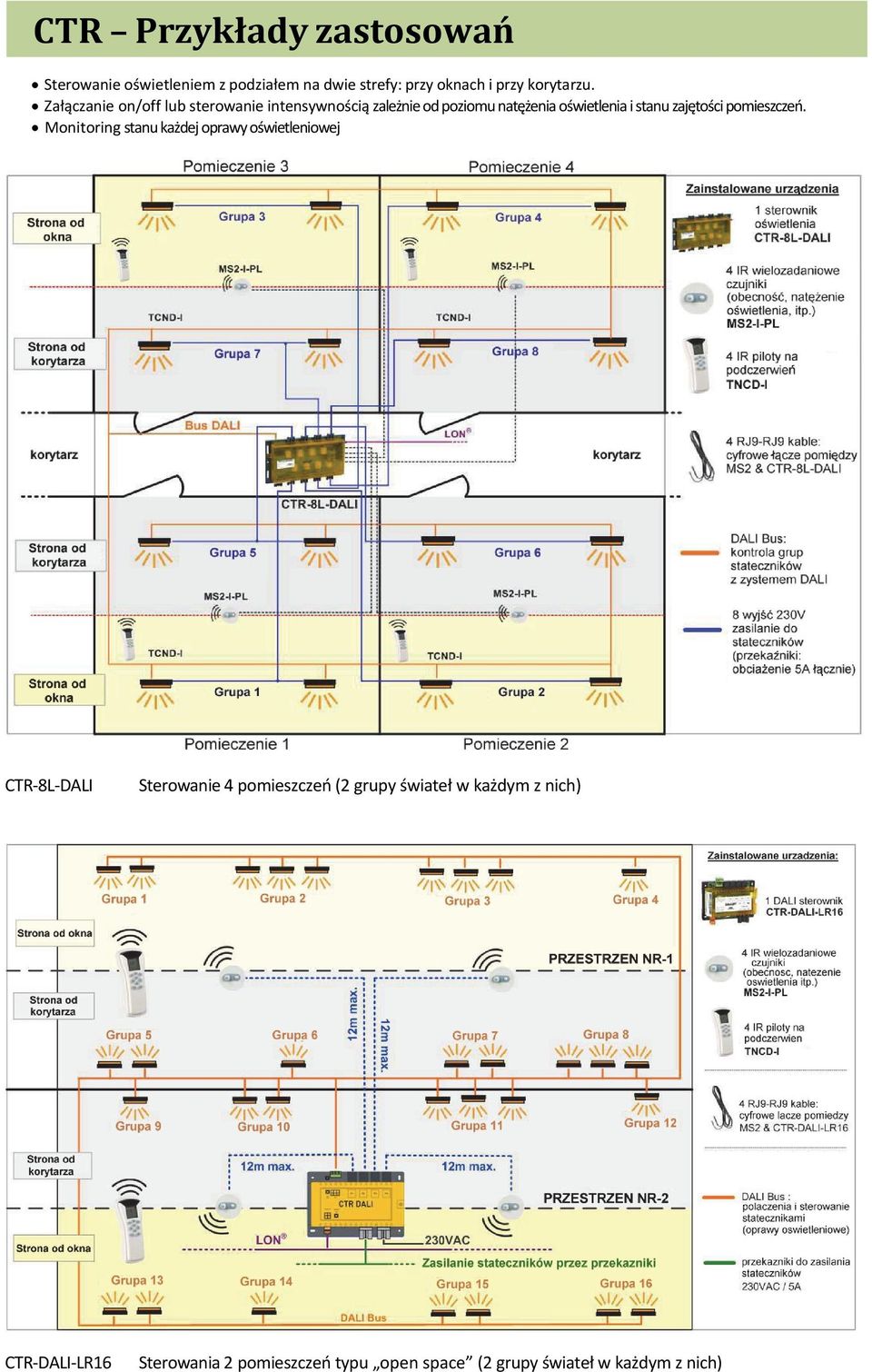

19 CTR Przykłady zastosowań Sterowanie oświetleniem z podziałem na dwie strefy: przy oknach i przy korytarzu. Załączanie on/off lub sterowanie intensywnością zależnie od poziomu natężenia oświetlenia i stanu zajętości pomieszczeń. Monitoring stanu każdej oprawy oświetleniowej CTR 8L DALI Sterowanie 4 pomieszczeń (2 grupy świateł w każdym z nich) CTR DALI LR16 Sterowania 2 pomieszczeń typu open space (2 grupy świateł w każdym z nich)

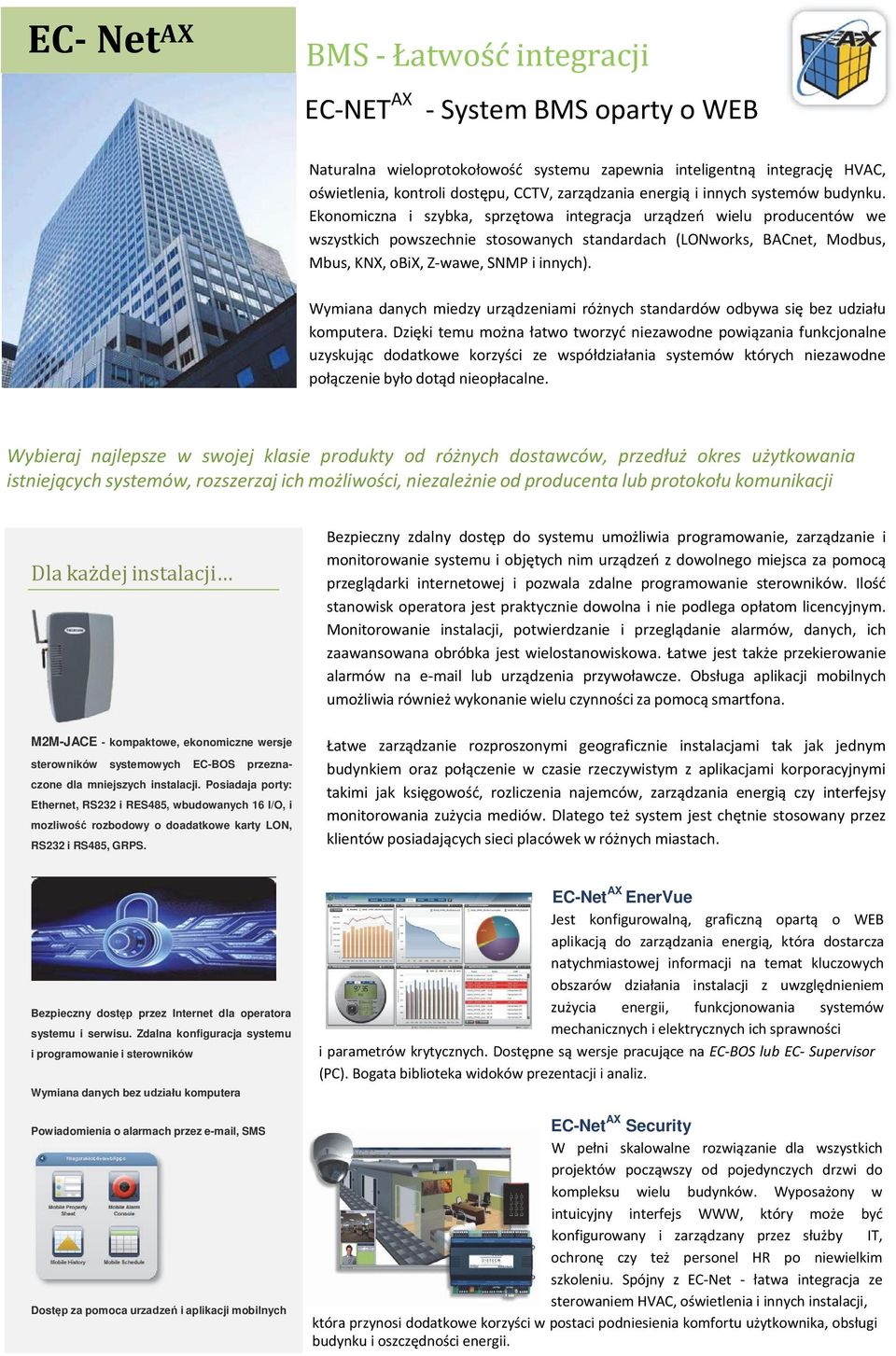

20 EC Net AX BMS Łatwość integracji EC NET AX System BMS oparty o WEB Naturalna wieloprotokołowość systemu zapewnia inteligentną integrację HVAC, oświetlenia, kontroli dostępu, CCTV, zarządzania energią i innych systemów budynku. Ekonomiczna i szybka, sprzętowa integracja urządzeń wielu producentów we wszystkich powszechnie stosowanych standardach (LONworks, BACnet, Modbus, Mbus, KNX, obix, Z wawe, SNMP i innych). Wymiana danych miedzy urządzeniami różnych standardów odbywa się bez udziału komputera. Dzięki temu można łatwo tworzyć niezawodne powiązania funkcjonalne uzyskując dodatkowe korzyści ze współdziałania systemów których niezawodne połączenie było dotąd nieopłacalne. Wybieraj najlepsze w swojej klasie produkty od różnych dostawców, przedłuż okres użytkowania istniejących systemów, rozszerzaj ich możliwości, niezależnie od producenta lub protokołu komunikacji Dla każdej instalacji M2M-JACE - kompaktowe, ekonomiczne wersje sterowników ch EC-BOS przezna- czone dla mniejszych instalacji. Posiadaja porty: Ethernet, RS232 i RES485, wbudowanych 16 I/O, i mozliwość rozbodowy o doadatkowe karty LON, RS232 i RS485, GRPS. E Bezpieczny zdalny dostęp do systemu umożliwia programowanie, zarządzanie i monitorowanie systemu i objętych nim urządzeń z dowolnego miejsca za pomocą przeglądarki internetowej i pozwala zdalne programowanie sterowników. Ilość stanowisk operatora jest praktycznie dowolna i nie podlega opłatom licencyjnym. Monitorowanie instalacji, potwierdzanie i przeglądanie alarmów, danych, ich zaawansowana obróbka jest wielostanowiskowa. Łatwe jest także przekierowanie alarmów na e mail lub urządzenia przywoławcze. Obsługa aplikacji mobilnych umożliwia również wykonanie wielu czynności za pomocą smartfona. Łatwe zarządzanie rozproszonymi geograficznie instalacjami tak jak jednym budynkiem oraz połączenie w czasie rzeczywistym z aplikacjami korporacyjnymi takimi jak księgowość, rozliczenia najemców, zarządzania energią czy interfejsy monitorowania zużycia mediów. Dlatego też system jest chętnie stosowany przez klientów posiadających sieci placówek w różnych miastach. Bezpieczny dostęp przez Internet dla operatora systemu i serwisu. Zdalna konfiguracja systemu i programowanie i sterowników Wymiana danych bez udziału komputera Powiadomienia o alarmach przez , SMS Dostęp za pomoca urzadzeń i aplikacji mobilnych EC-Net AX EnerVue Jest konfigurowalną, graficzną opartą o WEB aplikacją do zarządzania energią, która dostarcza natychmiastowej informacji na temat kluczowych obszarów działania instalacji z uwzględnieniem zużycia energii, funkcjonowania systemów mechanicznych i elektrycznych ich sprawności i parametrów krytycznych. Dostępne są wersje pracujące na EC BOS lub EC Supervisor (PC). Bogata biblioteka widoków prezentacji i analiz. EC-Net AX Security W pełni skalowalne rozwiązanie dla wszystkich projektów począwszy od pojedynczych drzwi do kompleksu wielu budynków. Wyposażony w intuicyjny interfejs WWW, który może być konfigurowany i zarządzany przez służby IT, ochronę czy też personel HR po niewielkim szkoleniu. Spójny z EC Net łatwa integracja ze sterowaniem HVAC, oświetlenia i innych instalacji, która przynosi dodatkowe korzyści w postaci podniesienia komfortu użytkownika, obsługi budynku i oszczędności energii.
