1 Systemy sterowania i nadzoru w budynkach Inteligentne instalacje elektryczne (4) Intelligent Home Control Koncepcja systemu Studia Podyplomowe Wydział Elektrotechniki i Informatyki

2 Koncepcja IHC

3 Koncepcja IHC Intelligent Home Control

4 Koncepcja IHC Zasięg IHC w Europie Ponad zainstalowanych systemów

5 Koncepcja IHC IHC Control Komfort Ochrona/Bezpieczeństwo Funkcjonalność Oszczędność energii

6 Koncepcja IHC Sterowanie oświetleniem Włączanie, wyłączanie, wyłącz wszystko Ściemnianie Detekcja ruchu Sceny świetlne Sterowanie 1-10V Symulacja obecności Timer, Kalendarz Programowanie logiczne

ruchu Sceny świetlne Sterowanie 1-10V Symulacja

7 Koncepcja IHC Alarm IHC Nadzór nad budynkiem Gaz Ogień Wyciek wody Włamanie

8 Koncepcja IHC Zdalne sterowanie IHC IR

9 Koncepcja IHC Ogrzewanie wentylacja i klimatyzacja

10 Koncepcja IHC Komunikacja przez modem lub internet

11 Koncepcja IHC IHC Visual

12 Koncepcja IHC Zastosowanie IHC jest idealnym systemem dla budownictwa jednorodzinnego!

13 Koncepcja IHC Funkcjonalność Sterowanie oświetleniem, symulacja obecności, warunkowe ustawianie oświetlenia, itd. Alarm/nadzór Włamanie Ogień Gaz Wyciek wody Ogrzewanie Wentylacja Zdalne sterowanie Modem (telefon komórkowy)

itd. Alarm/nadzór Włamanie Ogień Gaz Wyciek wody

14 Koncepcja IHC Funkcjonalność sterowania oświetleniem Przełączanie, itp. Funkcje czasu i kalendarza Funkcja timera Liczniki Sterowanie podczerwienią Czujniki PIR do sterowania oświetleniem i alarmem Sterowanie 1-10V dla świetlówek Funkcje ściemniania Sceny świetlne Programowanie warunkowe

podczerwienią Czujniki PIR do sterowania oświetleniem i alarmem

15 Koncepcja IHC Podstawowe cechy System zasilany napięciem 24V Topologia gwiazdy System cyfrowy Sterownik o 128 I/O Szeroki zestaw produktów Zamknięty protokół

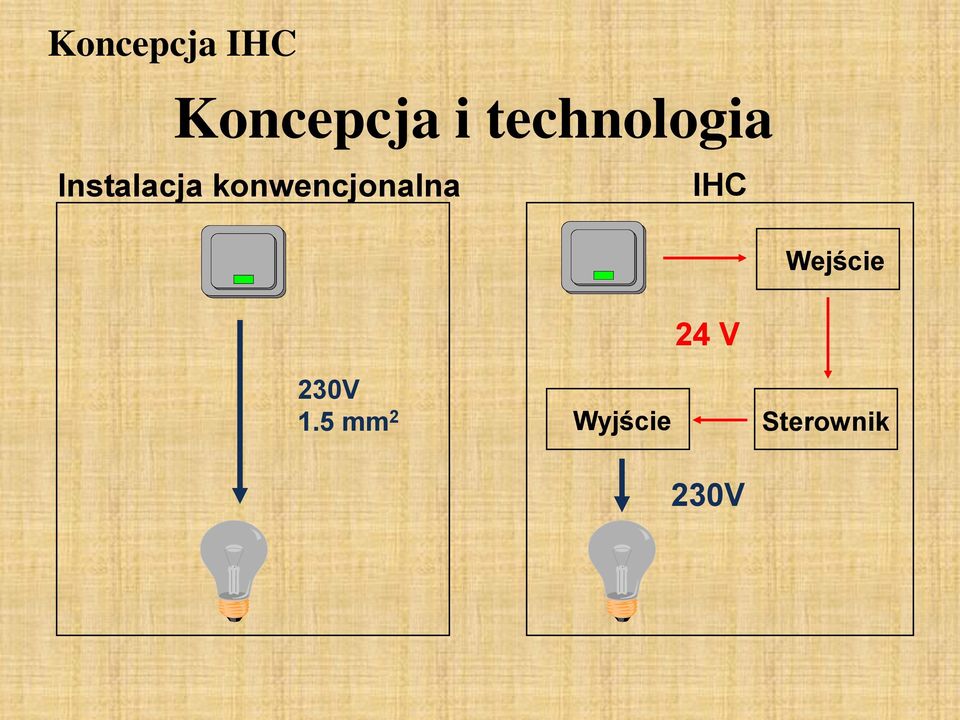

16 Koncepcja IHC Koncepcja i technologia Instalacja konwencjonalna IHC Wejście 24 V 230V 1.5 mm 2 Wyjście 230V Sterownik

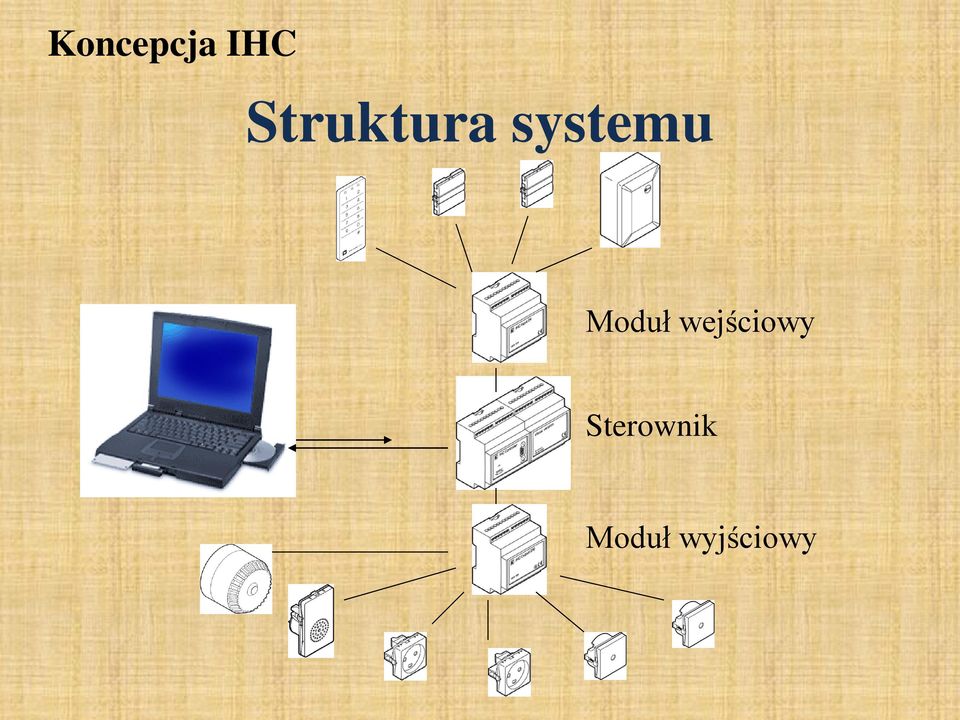

17 Koncepcja IHC Struktura systemu Moduł wejściowy Sterownik Moduł wyjściowy

19 Koncepcja IHC Podsumowanie Zalety systemu: Łatwy do obsługi Bardzo funkcjonalny i elastyczny Zapewniający oszczędność energii, wzrost komfortu i bezpieczeństwa Konkurencyjny cenowo

20 Koncepcja IHC Połączenie dwóch sterowników Batt.- Batt RS485 24V 0V= 1 0V= 2 3 0V= 4 5 0V= 6 7 0V= 8 IN IHC Controller IHC I/O Interface OK S W RS Inputs/Outputs 1 0V= 2 3 0V= 4 5 0V= 6 7 0V= 8 9 0V V V V 16 Batt.- Batt RS485 24V 0V= 1 0V= 2 3 0V= 4 5 0V= 6 7 0V= 8 IN IHC Controller IHC I/O Interface OK S W RS Inputs/Outputs 1 10V= 0V= V= 0V= V= 0V= V= 0V= V V V V 16

Inputs/Outputs 1 0V= 2 3 0V= 4 5 0V= 6 7 0V= 8 9 0V 10 11 0V 12 13 0V 14 15 0V 16 Batt.- Batt.

21 Kabel instalacyjny Podłączenie magistrali IHC Dla komunikacji pomiędzy sterownikiem a modułami wejściowymi/wyjściowymi używa się skrętki dwu lub trzy parowej preferuje się: IHC NOPOVIC cable (link-6 or link-10) 3 x 2 x 0,6 mm Link-6 Para 1 Para 2 24 V (0 V) 0 V DATA Wszystkie żyły 0V muszą być podłączone do końcówki 0 V w sterowniku i w modułach wejściowych i wyjściowych. Para 3 0 V DATA

22 Konfiguracja Instalacja w tablicy rozdzielczej Poziom 4: Zasilacz, MCB, ELCB, etc. Poziom 3: Moduły wyjściowe Poziom 2: Moduły wejściowe Poziom 1: Sterownik, modem, etc.

23 Konfiguracja IHC IHC IHC IHC IHC IHC IHC IHC IHC IHC IHC IHC IHC IHC IHC Centralne/Decentralne rozmieszczenie modułów I/O IHC IHC IHC IHC IHC IHC IHC IHC IHC

24 Przegląd produktów

25 Sterownik 128 I/O

26 Wejście 24V

27 Wejście 230V Uwaga: Podłącz przewód N Można podłączyć wszystkie3 fazy (L) Bezpieczny dla napięć = 400 V

28 Wyjście 230V Bezpiecznik Max. 10 A Obciążenie na przekaźnik i całą sekcję =10 lub 16A 400V pomiędzy sekcjami Bezpiecznik Max. 10 A

29 Wyjście 400V/8x10 A Bezpiecznik maks. 10A Obciążenie na przekaźnik: 10 A Napięcie pracy 400 V Obciążenie przekaźnika= 10 lub 16A 24 V= DATA 0 V=

30 Wyjście 400V/8x16 A Bezpiecznik maks. 16A Obciążenie na przekaźnik: 16 A Napięcie pracy 400 V Obciążenie na Na przekaźnik = 10 lub 16A 24 V= DATA 0 V=

31 Wyjście 24V 8 wyjść tranzystorowych o maks. obciążeniu 500 ma każde Zasilanie tranzystorów: 12-48V dc Końcówki zasilania wyjść tranzystorowych

32 Zasilacz 72W/3A Napięcie wyjściowe 24v dc odporny na zwarcia Maks. obciążenie: 72 W/ 3 A

33 Wyjście 1-10V Obwód wykonawczy: 230V ac Obwód sterujący: 24V dc

34 Ściemniacz 400 UNI 24 V Pamięć 1 Pamięć 2 Wył/W dół Wł/W górę L 230 V N

35 Produkty spoza systemu Wejście = min. 24mA Można stosować produkty spełniające warunki techniczne systemu a nie będące produktami IHC

36 Kabel instalacyjny Podłączenie magistrali IHC Dla komunikacji pomiędzy sterownikiem a modułami wejściowymi/wyjściowymi używa się skrętki dwu lub trzy parowej preferuje się: IHC NOPOVIC cable (link-6 or link-10) 3 x 2 x 0,6 mm Link-6 Para 1 Para 2 24 V (0 V) 0 V DATA Wszystkie żyły 0V muszą być podłączone do końcówki 0 V w sterowniku i w modułach wejściowych i wyjściowych. Para 3 0 V DATA

37 IHC Alarm Burglar Alarm Fire Alarm Leakage Alarm Gas Alarm

38 IHC Alarm Czujniki alarmowe PIR Kontaktrony Detektor gazu Detektor dymu Detektor wycieku wody

39 IHC Alarm Aktory alarmu Syrena wewnętrzna Syrena wewnętrzna Elektromagnetyczny zawór wodny Elektromagnetyczny zawór gazowy Wyjście 230V dla światła Modem

40 IHC Visual TM Narzędzie do programowania systemu IHC

41 IHC Visual TM Podstawowe cechy Program oparty o system Windows Konfiguracja i programowanie w trybie offline Edycja istniejących programów w trybie offline Symulacja działania (zarówno off- i online) Dokumentacja instalacji w formie elektronicznej i drukowanej Dostępność uaktualnień oprogramowania

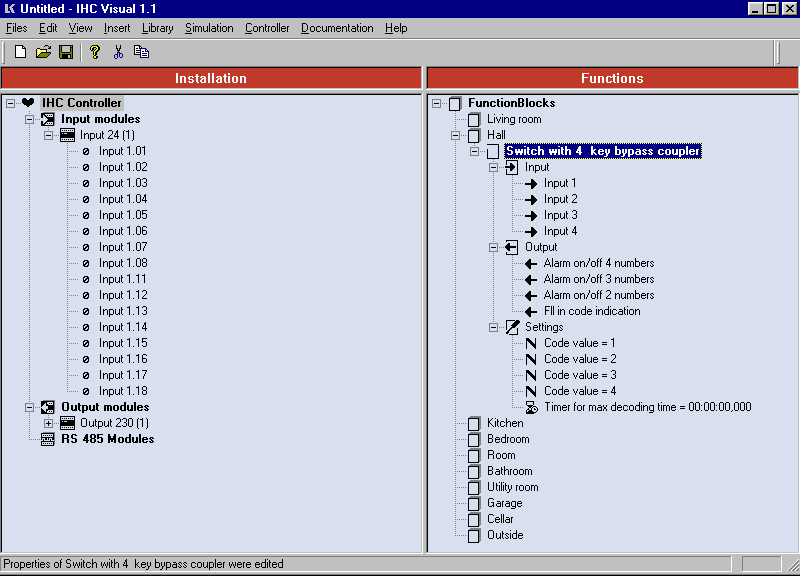

42 IHC Visual TM IHC Win Software Programowanie odbywa się w trzech oknach Okno Instalacji Okno funkcji FunctionLinks (FL) - inteligentne połączenia podstawowych funkcji FunctionBlocks (FB) wstępnie zaprogramowane funkcje Okno programowania

43 IHC Visual TM Okno instalacji Okno 1 Okno funkcji Okno 2
