1 Urządzenia strefowe Programowalne sterowniki HVAC

2 Jedyne rozwiązanie na rynku, które pomaga obniżyć całkowite koszty: instalacji i zużycia energii przez budynki.

3 Kluczowe cechy - unikalne w branży Wybierz niezawodność i efektywność od Distech Controls: serie ECB-PTU i ECL-PTU dla Twojej energii i strategii zrównoważonego rozwoju. Nasze doświadczenia, technologia i innowacyjne rozwiązania mogą uczynić Twój budynek bardziej efektywnym i dochodowym... INNOWACAJA Jak dotąd najbardziej opłacalne rozwiązanie na rynku OSZCZĘDNOŚCI ENERGII Bardzo wysoka jakość regulacji certyfikowana eu.bac Klasa AA TECHNOLOGIA Najlepsze w swojej klasie i niezawodne bitowy microprocesor ARM Cortex TM M ZGODNOŚĆ ZE STANDARDAMI Certyfikaty: LONMARK, BACnet, CE i UL Pomiar, monitorowanie i redukcja zużycia energii budynku na poziomie urządzeń strefowych Produkty certyfikowane eu.bac w klasie AA Bardzo niski pobór energii w stanie czuwania < 1W Możliwość zliczania impulsów (do 0 Hz) Wszechstronne i opłacalne rozwiązanie, idealne dla nowych i modernizowanych instalacji Uniwersalne wejścia (0-10V, binarne, 10kΩ NTC) Specjalizowane wyjścia: zawory, wentylatory, nagrzewnice elektryczne Szybki i pewny montaż znacząco obniża całkowite koszty instalacji Wbudowany zasilacz sieciowy nie potrzeba zewnętrznego transformatora Zdejmowalne zaciski i złącza quick-link Zasilane wyjścia brak konieczności wykonywania mostków Opcjonalne uchwyty kablowe i osłony zacisków do montażu podstropowego bez szafek elektr. Możliwy montaż na szynie DIN Redukcja kosztów inżynierskich do zera Łatwe programowanie z EC-gfxProgram Obszerne biblioteki kodów dla wszystkich układów HVAC

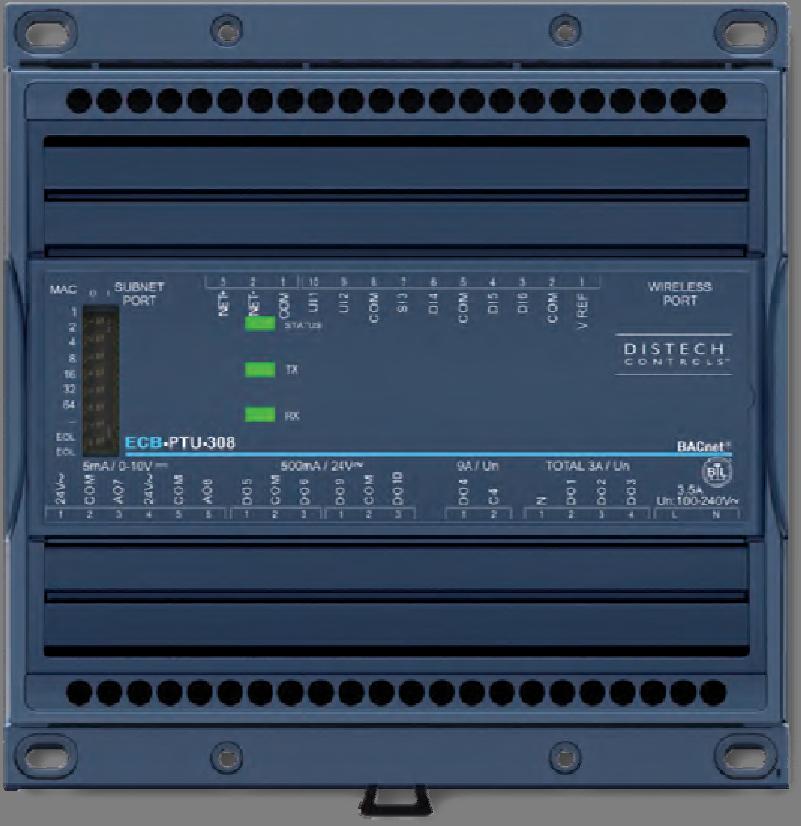

4 Serie ECB-PTU i ECL-PTU dla urządzeń strefowych HVAC Serie E B C / E C L - P T U s ą s w o b o d n i e p r o g r a m o w a lnymi mikroprocesorowymi sterownikami z zasilaniem sieciowym do sterowania urządzeniami takimi jak klimakonwektory, pompy ciepła, belki chłodzące, sufity chłodzące, małe centrale wentylacyjne i inne. Aplikacje HVAC mogą obsługiwać różne konfiguracje urządzeń: -rurowe, -rurowe, rurowe z nagrzewnicą elektryczną w tym konfigurację z zaworem 6-drogowym itp. Zastosowania ECL-PTU-107 ECB-PTU-107 Tryb ECL-PTU-07 ECB-PTU-07 ECL-PTU-07 ECB-PTU-07 ECL-PTU-08 ECB-PTU-08 ECL-PTU-08 ECB-PTU-08 Fan Coil / rurowy - biegi wentylatora - zawory On/Off / / rurowy - Płynnie/ biegi wentylatora zawory On/Off / / rurowy - Płynnie/ biegi wentylatora - zawory 0-10V rurowy - Płynnie/ biegi wentylatora zawory -pkt. rurowy - Płynnie/ biegi wentylatora - zawory -pkt. Pompy ciepła biegi wentylatora Płynnie regulowana prędkość wentykatora Belki chłodzące Zawory On/Off rurowe siłownik -pkt. rurowe - siłownik -pkt. Dwa pomieszczenia Fan Coil: / rurowy- płynna regulacja wentylatora zawory On/Off Belka chłodząca : / rurowa- zawory On/Off /analogowo 6-Way Valve Application ECL-PTU : Sterowniki programowalne LONWORKS / ECB-PTU : Sterowniki programowalne BACnet

5 Wejścia i wyjścia Sterowniki obsługują różne typy sygnałów wejściowych w tym, napięciowe, impulsowe i binarne. Do sterowania dla zaworów, grzałek elektrycznych oraz wentylatorów. Posiadają wyjścia; analogowe, -pkt. oraz proporcjonalne 0-10V.... Model Wejścia binarne Wejscia uniwersalne Czujniki 10k Nagrzewnica Elektr. Wyjścia dla wentylatora Wyjścia triakowe Wyjścia analogowe Inne ECL-PTU-107 ECB-PTU x kw x 0V AC 0 - ECL-PTU-07 ECB-PTU x kw x 0V AC - ECL-PTU-07 ECB-PTU-07 x 1 kw x 0V AC - ECL-PTU-08 ECB-PTU x kw x VAC Wewn. zasilacz. VAC / 1VA ECL-PTU-08 ECB-PTU x kw x VAC Wewn. zasilacz VAC / 1VA Jak dotąd najbardziej zaawansowane i opłacalne rozwiązanie dla urządzeń strefowych, które podnosi poziom efektywności Twojego wysoko efektywnego budynku. Współpraca Produkty centryfikowane LONMARK lub BACnet umożliwiają łatwą integrację z certyfikowanymi produktami innych producentów Open-to-WirelessTM Każdy sterownik obsługuje port pozwalający na tworzenie instalacji bezprzewodowych

6 Przykładowe zastosowanie - Fan Coil -rurowy dla jednego pomieszczenia Czujnik kondensacji (głównie belki) Czujniki temp. powietrza obieg. i wody Allure EC-SmartVue z czujnikami : CO, temperatury wlgotności i ruchu TM Kontakt okienny EnOcean Odbiornik RJ9 RJ5 BACnet. -biegowy wentylator Przepustnica -pkt siłowniki zaworów Nagrzewica elektryczna/grzejnik Opcjonane uchwyty kablowe i osłony zacisków Więcej aplikacji i dokumentacja elektryczna na Pobierz instrukcje montażu i podłączeń z sekcji klienta naszego serwisu www.

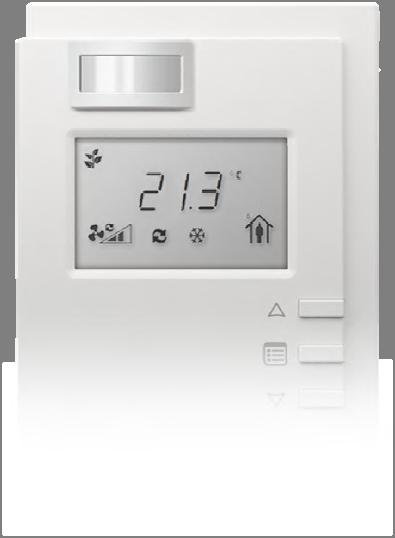

7 Popraw efektywność, komfort, oszczędność energii i tnij koszty! HVAC Aby zapewnić komfort i produktywność użytkowników pomieszczeń sterowniki ECB/ECL-PTU muszą dokonywać pomiarów takich parametrów jak temperatura, jakość powietrza i wilgotność. Na przykład -rurowy klimakonwektor dla jednego pomieszczenia, może mieć sterowanie grzaniem i chłodzeniem poprzez dwa -stawne siłowniki zaworów, jedną nagrzewnicą elektryczną, oraz przepustnicą powietrza świeżego z siłownikiem ~V zasilanym bezpośrednio ze sterownika. Każdy układ może być wyposażony czujniki temperatury powietrza obiegowego i wody oraz kontakt okienny, który wyłączy układ przy otwarciu okna. Czujnik z komunikacją typu Allure TM EC-Smart-Vue może być podłączony do portu podsieci sterowników ECB/ECL-PTU umożliwiając użytkownikom korygowanie nastaw dla poprawy ich osobistego komfortu a także uzyskiwania większych oszczędności energii. Można także podłączyć kilka cyfrowych czujników jednocześnie. Allure EC-Smart-Vue Poprzez wyświetlacz LCD i przyjazny interfejs użytkownik może oglądać i ustawiać według swoich upodobań parametry otoczenia, np..odczytać temperaturę, skorygować nastawę, ustawić prędkość wentylatora (1--, auto, wyłącz) I zastosować wymuszenia zajętości. Mogą też wpływać na aktualne zużycie energii dzięki innowacyjnej funkcji ECO-Vue TM. Czy jest ECO-Vue? Funkcja ECO-Vue pozwala użytkownikowi współdecydować o zużyciu energii, podnosząc jego świadomość energetyczną: im więcej liści pojawia się na wyświetlaczu LCD tym większa efektywność energetyczna jest uzyskiwana! Zależnie od wymagań Allure EC-Smart-Vue może posiadać wiele zintegrowanych czujników w różnych kombinacjach: Czujnik temperatury. Czujnik CO.jako element sterowania wydajnością wentylacji od zapotrzebowania, który zmieni udział świeżego powietrza zależnie of liczny użytkowników Czujnik ruchu dla sterowania zależnego od zajętości, który automatycznie zmieni tryb pracy strefy z gotowości na zajętość po wykryciu obecności osób w pomieszczeniu. Czujnik wilgotności, który mierząc aktualny poziom wilgotności pomieszczenia umożliwia obliczenie punktu rosy oraz sterowanie sekwencjami nawilżania/osuszania.

8 Narzędzia programowania sterowników ECB/ECL-PTU Zestaw narzędzi do programowania i poprawy produktywności ułatwia konfigurację urządzeń skraca czas instalacji, uruchomienia i diagnostyki o ponad 5%. Łatwy w użyciu, graficzny interfejs o potężnych możliwościach Sterowniki ECB/ECL-PTU są swobodnie programowalne za pomocą EC-gfxProgram bezpłatnego graficznego interfejsu pozwalającego zarówno na podstawowe jak i zaawansowane programowanie. Umożliwia wizualne tworzenie struktury program sterownika, definiowanie własnych bloków dla specyficznych zastosowań, dynamiczny podgląd przepływu sygnałów, sygnalizację błędów w czasie rzeczywistym itp. Poprzez przesuwanie u upuszczanie na schemacie bloków z ogromnej biblioteki EC-gfxProgram i prostego ich łączenia, możesz błyskawicznie tworzyć swój program! Biblioteki gotowych programów i grafik. Błyskawiczne programy z gotowych, prostych przykładów. Biblioteki gfxapplication zawierają wiele gotowych przykładów sekwencji programowych, przygotowanych specjalnie dla zastosowań w układach regulacji urządzeń strefowych, które pozwolą Ci zaoszczędzić czas i obniżyć koszty prac inżynierskich. Kompleksowy zbiór bloków wstępnie przygotowanych, animowanych grafik HVAC obejmuje sprzęt i komponenty potrzebnych to stworzenia spójnych, wysokiej jakości grafik synoptycznych. Dzięki temu stracisz mniej czasu na przygotowanie wizualizacji, które wyróżnią Twoją firmę i pomogą zdobyć przewagą konkurencyjną.

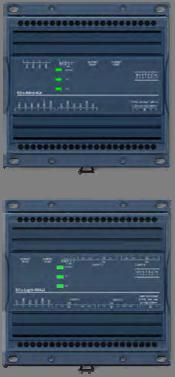

9 Rozszerzenie Twoich ECB/ECL-PTU o moduły sterowania oświetleniem i żaluzjami Sterowniki ECB/ECL-PTU mają dodatkowo wbudowane funkcje do sterowania obwodami oświetlenia i napędami żaluzji. Podłączone do modułów tworzą całościowe rozwiązanie sterowania: HVAC, oświetleniem i żaluzjami przynoszące wyjątkowe korzyści z synergii EC-Multi-Sensor ECL/ECB-PTU (HVAC) Allure EC-Smart-Vue ECx-Light (On/Off, Ściemnianie Dali) ECx-Blind (0 lub V) EC-Remote Zbuduj własne rozwiązanie Smart Room Control! Model Digital Inputs ECx-Light- ECx-Light-D ECx-Light- ECx-Blind- ECx-Blind- On/off Dimming DALI 0V AC VAC x x 1-10V (on/off z odłączaniem) grupy po 16

10 Akcesoria ECL/ECB-PTU mogą współpracować z szeroką gamą modeli urządzeń odpowiednich dla wielu zastosowań i środowisk pracy: od czujników przewodowych lub bezprzewodowych, do inteligentnych, wielofunkcyjnych czujników z komunikacją i ECO-Vue. Pomiary i sterowanie Seria: Allure EC-Smart-Vue Czujniki z RJ-5 z komunikacją: temperatura, wilgotność, CO ruch Seria: Multi-Sensor czujniki wielofunkcyjne z RJ-5: Temp., Lux., ruch, odbiornik podczerwieni Seria: EC-Remote Piloty do kompleksowego zdalnego sterowania wszystkimi funkcjami pomieszczeń Seria Allure EC-Sensor Analogowe czujniki temperatury pomieszczeń Seria: Allure ECW-Sensor Bezprzewodowe czujniki temperatury pomieszczenia EnOcean Wireless Receiver Odbiornik bezprzewodowy EnOcean Podłączenia Uchwyty na kable i osłony zacisków ECx-Subnet-Adapter Kabel RJ5 Akcesoria do montażu podstropowego bez szafek elektrycznych Rozgałęźnik do podłączenia wielu czujników EC-Multi-Sensor Kabel z wtyczkami RJ5 i osłonami przeciwpyłowymi, dostępny w różnych długościach

11 Wybrane obiekty wyposażone w sterowniki ECB/ECL-PTU Ponad 5 milionów m w ponad 0 krajach w Europie jest wyposażonych w produkty Distech Controls Walbrook Building London, UK Baby Shard Building London, UK m 1 00 ECB-PTU-07 Brattørkaia 15 A/B Trondheim, NORWAY Parc du Millénaire Paris, FRANCE GÓRNOSLASKI Park Katowice, POLAND NATO Headquarters Brussels, BELGIUM m. 000 ECL-PTU-07, 000 EC-Smart-Vue Incity Tower Lyon, FRANCE m ECB-PTU, ECx-Light-D, ECx-Blind-LV, 00 ECx-Blind -, EC-Multi-Sensor Pedro Nunes Institute Coimbra, PORTUGAL Więcej obiektów referencyjnych na naszej stronie: Trefolo Building Forlì, ITALY Piedmont Region Headquarters Turin, ITALY m ECL-PTU-107, 890 ECx-Blind-, 750 ECx-Light-DALI, EC-Multi-Sensor, CPR-F, 50 Wireless Receiver, 170 ECL-00
