1 Fan Coils KaCool D

2 Chłodzenie i ogrzewanie Decydując się na kasetę wody lodowej, wybierasz bardzo dyskretne urządzenie do chłodzenia i ogrzewania pomieszczenia. Opcjonalnie możesz także dostarczać świeżego powietrza. Możliwe jest również podłączenie zewnętrznego wylotu powietrza. 1 I 3 Szczegóły Regulacja Parametry Wymiary

3 Czy coś zauważyłeś? Szybka dostawa Nie? I tak właśnie ma być. kasety na suficie są niewidoczne, podobnie jak niemal nie słychać, jak pracuje. Krótkie terminy dostaw zapewniają elastyczność i szybkość: Twoje zamówienie w bardzo krótkim czasie opuszcza nasz zakład. Możesz na nas polegać. W końcu Twoi klienci polegają na Tobie. Jak Ci akurat pasuje Asortyment pozostawia Ci swobodny wybór: wielostopniowe lub płynnie regulowane wentylatory EC, systemy 2- lub 4-rurowe, pięć rożnych rozmiarów itp. Ekologiczny czynnik... bezpieczny dla środowiska i tani czynnik chłodniczy H 2 O. Dla dobrego mikroklimatu w biurach, hotelach, pomieszczeniach handlowych. 2 I 3

4 Wszystko wyregulowane Kaseta wody lodowej jest dostępna także z w pełni automatycznym układem regulacji KaControl. Można ją także podłączyć do sieci zewnętrznego systemu automatyzacji budynku. 3 I 3

5 Zalety KaCool D! Wytłoczenie do opcjonalnego przyłącza świeżego powietrza " Wytłoczenie do zewnętrznego nawiewnika # Skrzynka elektryczna $ Stabilna obudowa podstawowa % $ "! # % % Panel sufitowy & Lamela wylotu powietrza / Filtr powietrza & / * Kratka zasysania powietrza * & * Szczegóły Regulacja Parametry Wymiary

6 Wytłoczenie do opcjonalnego przyłącza świeżego powietrza } do 20% świeżego powietrza przy średnim stopniu regulacji 1 I 6

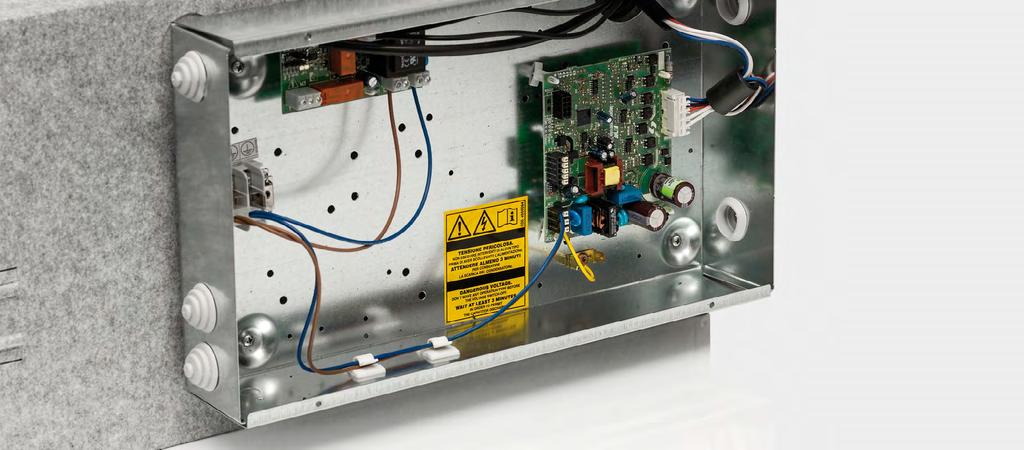

7 Skrzynka elektryczna } z wystarczającą ilością miejsca do wykonania połączeń i dla opcjonalnych obwodów drukowanych 2 I 6

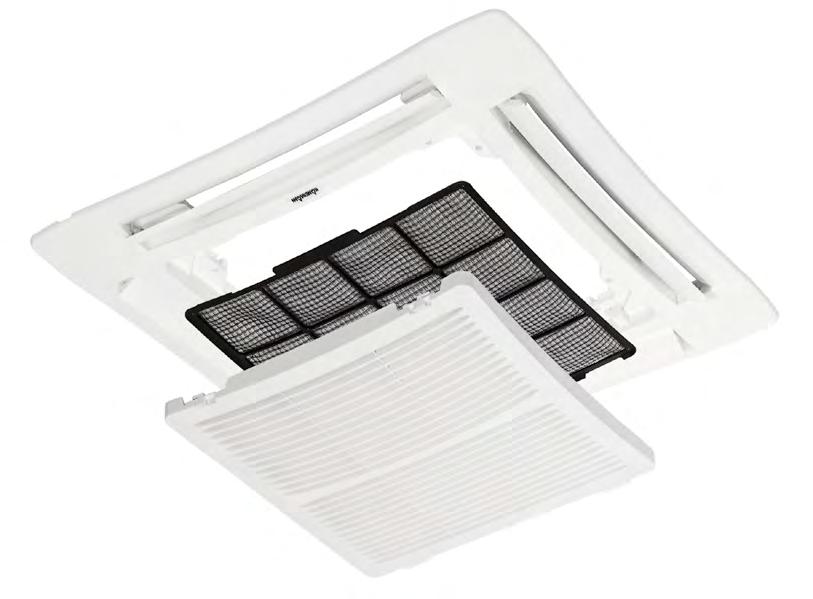

8 Panel sufitowy } z tworzywa sztucznego w kolorze białym sygnałowym (RAL 9003) do eleganckiego połączenia z sufitem 3 I 6

9 Przyłącza hydrauliczne } przyłącze do wody lodowej, wody grzewczej i do odprowadzania kondensatu } z wanną ociekową } opcjonalny zestaw zaworów (akcesoria) 4 I 6

10 Wbudowana pompa kondensatu } do odprowadzania kondensatu } z przełącznikiem pływakowym 5 I 6

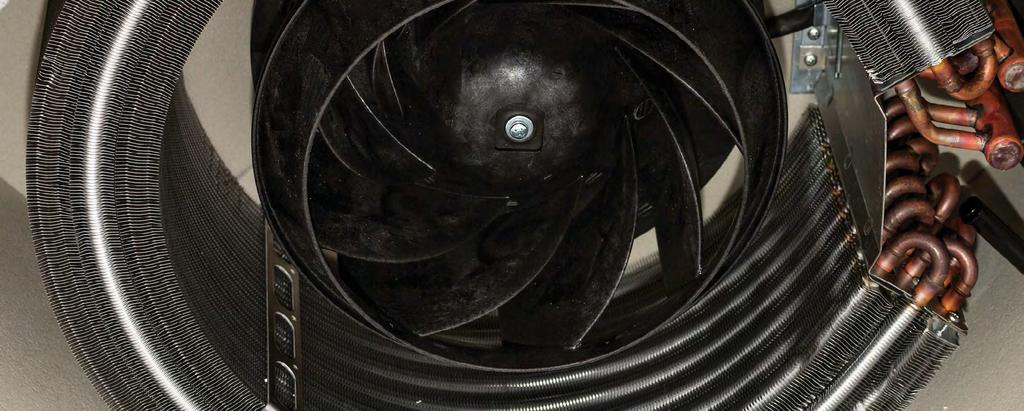

11 Moduł wentylatorowy, do wyboru } wentylatory regulowane stopniowo } płynnie regulowane wentylatory EC 6 I 6

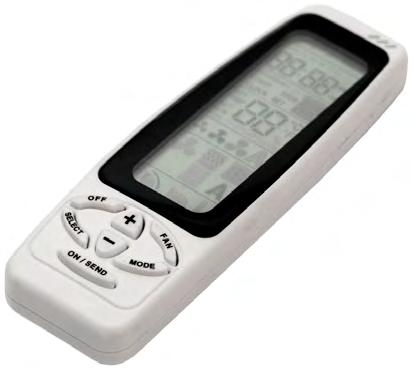

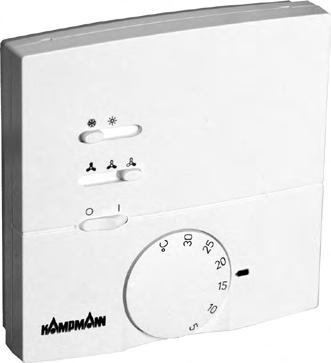

12 Warianty regulacji System automatyki pomieszczenia KaControl Technologia KaControl zintegrowana fabrycznie do tworzenia systemów połączonych w sieć na bazie KaControl-Basis Interfejs do systemów automatyzacji budynków BACnet* lub Modbus jako opcjonalny podzespół wtykany Wejście analogowe 0-10 V do sterowania wentylatorem i zaworem poprzez jeden punkt danych Atrakcyjny panel pokojowy z intuicyjną obsługą Zintegrowany czasowy program przełączania * zintegrowany serwer sieciowy Pilot na podczerwień wygodna obsługa wszystkich funkcji kasety oddzielny odbiornik podczerwieni montowany łatwo na przesłonie możliwość ustawiania temperatury, prędkości obrotowej wentylatora i trybu Regulacja elektromechaniczna oszczędne komponenty regulacji łatwa obsługa funkcjonalna i wytrzymała konstrukcja

13 Parametry Wielkość Przepływ powietrza Poziom ciśnienia akustycznego 3) Poziom mocy akustycznej Pobór mocy System 2-rurowy System 4-rurowy Moc chłodnicza 1) Moc grzewcza 2) Moc chłodnicza 1) Moc grzewcza 2) [m³/h] [db(a)] [db(a)] [W] [kw] [kw] [kw] [kw] Wersja AC ,84 2,34 2,68 4,15 5,43 6,33 1,85 2,36 2,70 2,63 3,31 3, ,25 3,34 4,33 4,73 7,31 9,77 2,09 3,06 3,93 2,63 3,70 4, ,94 3,88 5,02 6,34 8,64 11,57 2,72 3,53 4,53 3,31 4,23 5, ,21 4,91 6,16 9,51 11,30 14,62 4,14 5,03 6,34 6,71 8,11 10, ,31 6,78 9,51 11,30 14,88 21,93 4,99 6,33 8,77 7,31 9,10 12, ,31 8,45 11,10 11,30 19,14 26,31 4,99 7,84 10,20 7,31 11,13 14,35 Wersja EC ,84 2,75 4,15 6,48 1,85 2,77 2,76 4, ,24 4,33 4,73 9,77 2,09 3,93 2,30 3, ,56 5,02 5,48 11,57 2,38 4,53 2,54 4, ,21 6,33 9,51 15,06 4,30 6,51 6,97 10, ,29 10,75 10,92 23,77 4,98 9,87 6,02 10,65 1) moce chłodnicze przy temperaturze wody lodowej 7/12 C, t L1 = 27 C i 48 % wzgl. wilgotności powietrza 2) moce cieplne przy temperaturze wody grzewczej 75/65 C, t L1 = 20 C 3) poziom ciśnienia akustycznego przy tłumieniu w pomieszczeniu 9 db(a) Szczegóły Regulacja Parametry Wymiary

14 Wymiary Wanna kondensatu do zespołu zaworów KaCool D: Wielkość 1 3 KaCool D: Wielkość Przesłona w kolorze RAL 9003 Szczegóły Regulacja Parametry Wymiary

15 Skorzystanie z usług firmy Kampmann zapewnia Ci szereg korzyści: doradztwo na miejscu wsparcie w projektowaniu dla wszystkich obiektów rozwiązania systemowe dla klienta! omówienie szczegółów kontrola działania programowanie optymalizacja poprzez nadzór zdalny obsługa posprzedażna Jesteśmy do Twojej dyspozycji: Kampmann.pl/kontakt Szczegóły Regulacja Parametry Wymiary
