Zawory równoważące w SYSTEMACH REGIN

Transkrypt

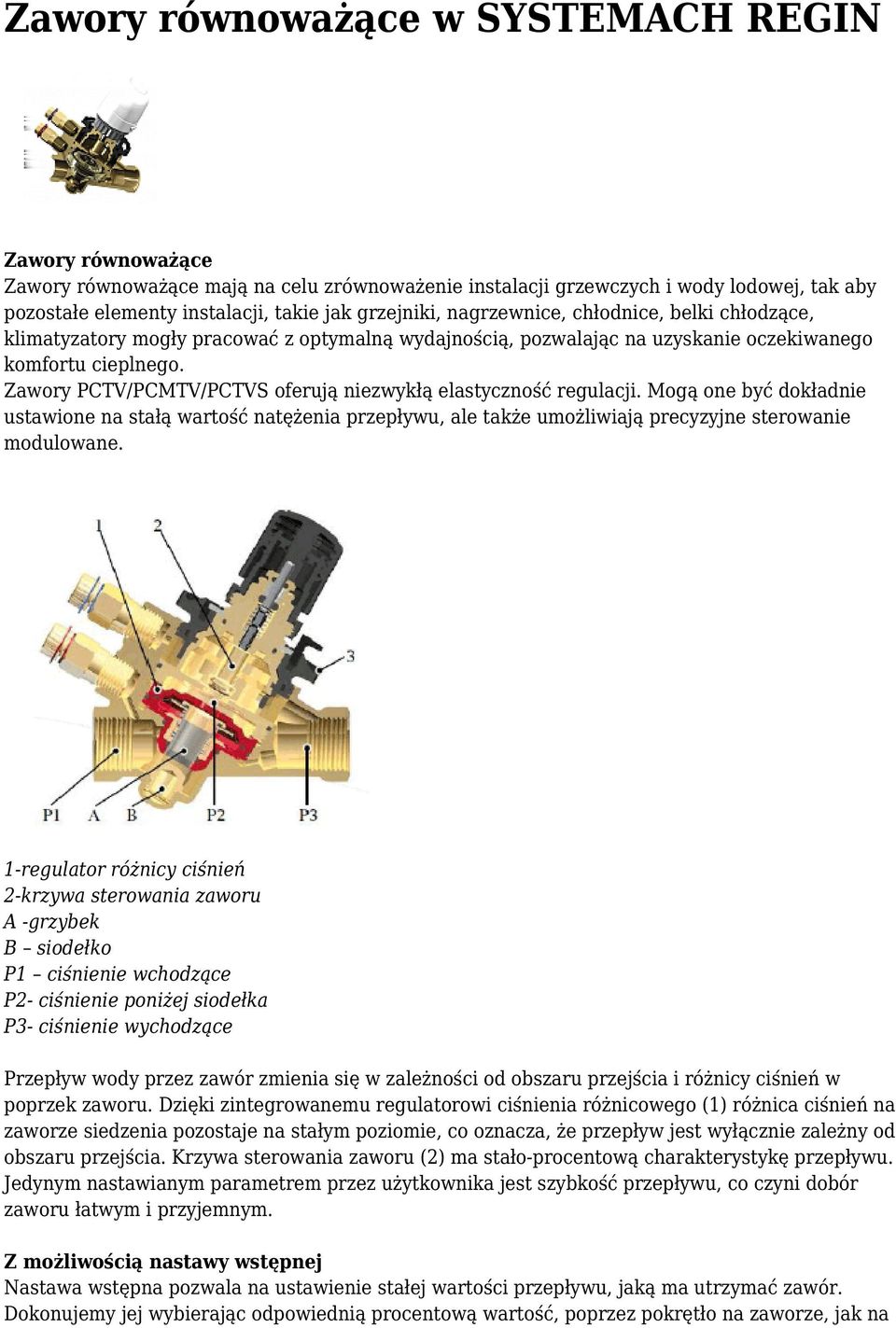

1 Zawory równoważące w SYSTEMACH REGIN Zawory równoważące Zawory równoważące mają na celu zrównoważenie instalacji grzewczych i wody lodowej, tak aby pozostałe elementy instalacji, takie jak grzejniki, nagrzewnice, chłodnice, belki chłodzące, klimatyzatory mogły pracować z optymalną wydajnością, pozwalając na uzyskanie oczekiwanego komfortu cieplnego. Zawory PCTV/PCMTV/PCTVS oferują niezwykłą elastyczność regulacji. Mogą one być dokładnie ustawione na stałą wartość natężenia przepływu, ale także umożliwiają precyzyjne sterowanie modulowane. 1-regulator różnicy ciśnień 2-krzywa sterowania zaworu A -grzybek B siodełko P1 ciśnienie wchodzące P2- ciśnienie poniżej siodełka P3- ciśnienie wychodzące Przepływ wody przez zawór zmienia się w zależności od obszaru przejścia i różnicy ciśnień w poprzek zaworu. Dzięki zintegrowanemu regulatorowi ciśnienia różnicowego (1) różnica ciśnień na zaworze siedzenia pozostaje na stałym poziomie, co oznacza, że przepływ jest wyłącznie zależny od obszaru przejścia. Krzywa sterowania zaworu (2) ma stało-procentową charakterystykę przepływu. Jedynym nastawianym parametrem przez użytkownika jest szybkość przepływu, co czyni dobór zaworu łatwym i przyjemnym. Z możliwością nastawy wstępnej Nastawa wstępna pozwala na ustawienie stałej wartości przepływu, jaką ma utrzymać zawór. Dokonujemy jej wybierając odpowiednią procentową wartość, poprzez pokrętło na zaworze, jak na

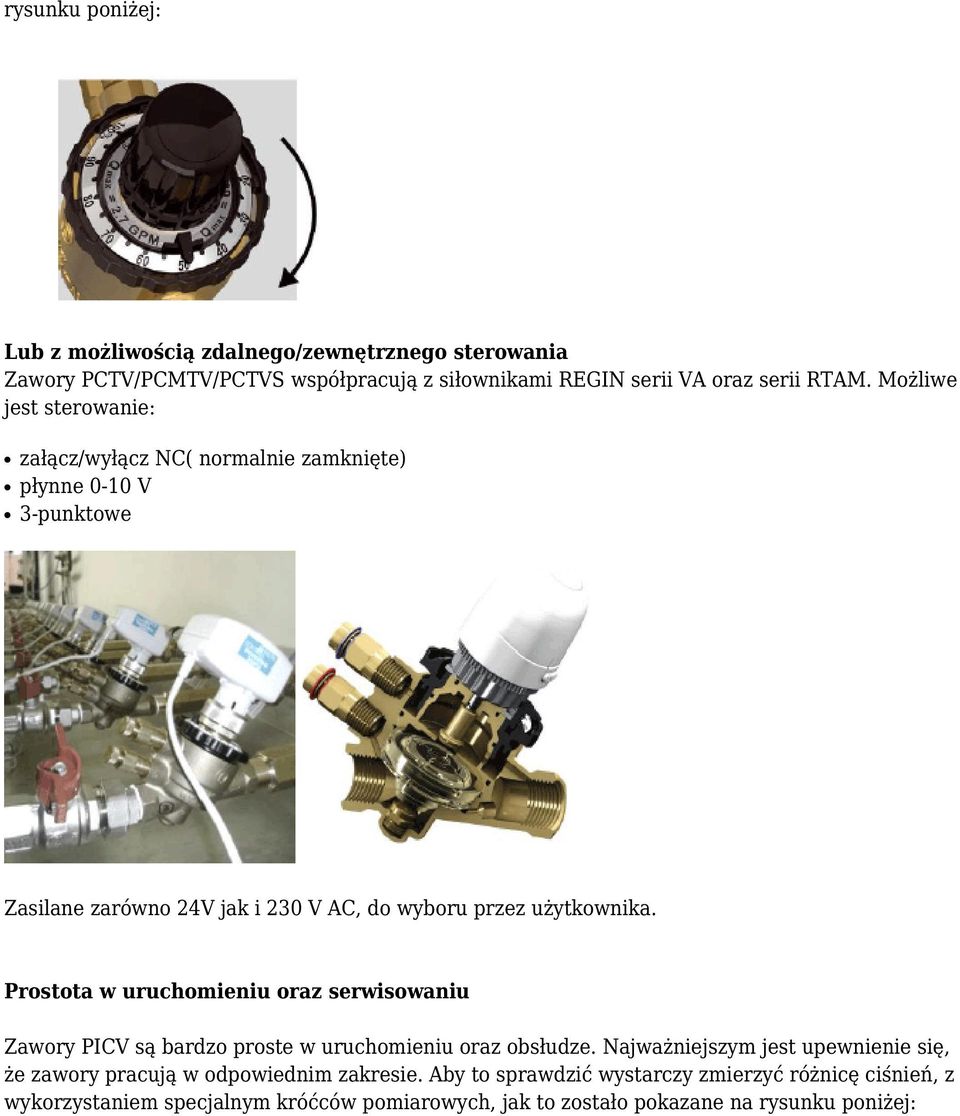

2 rysunku poniżej: Lub z możliwością zdalnego/zewnętrznego sterowania Zawory PCTV/PCMTV/PCTVS współpracują z siłownikami REGIN serii VA oraz serii RTAM. Możliwe jest sterowanie: załącz/wyłącz NC( normalnie zamknięte) płynne 0-10 V 3-punktowe Zasilane zarówno 24V jak i 230 V AC, do wyboru przez użytkownika. Prostota w uruchomieniu oraz serwisowaniu Zawory PICV są bardzo proste w uruchomieniu oraz obsłudze. Najważniejszym jest upewnienie się, że zawory pracują w odpowiednim zakresie. Aby to sprawdzić wystarczy zmierzyć różnicę ciśnień, z wykorzystaniem specjalnym króćców pomiarowych, jak to zostało pokazane na rysunku poniżej:

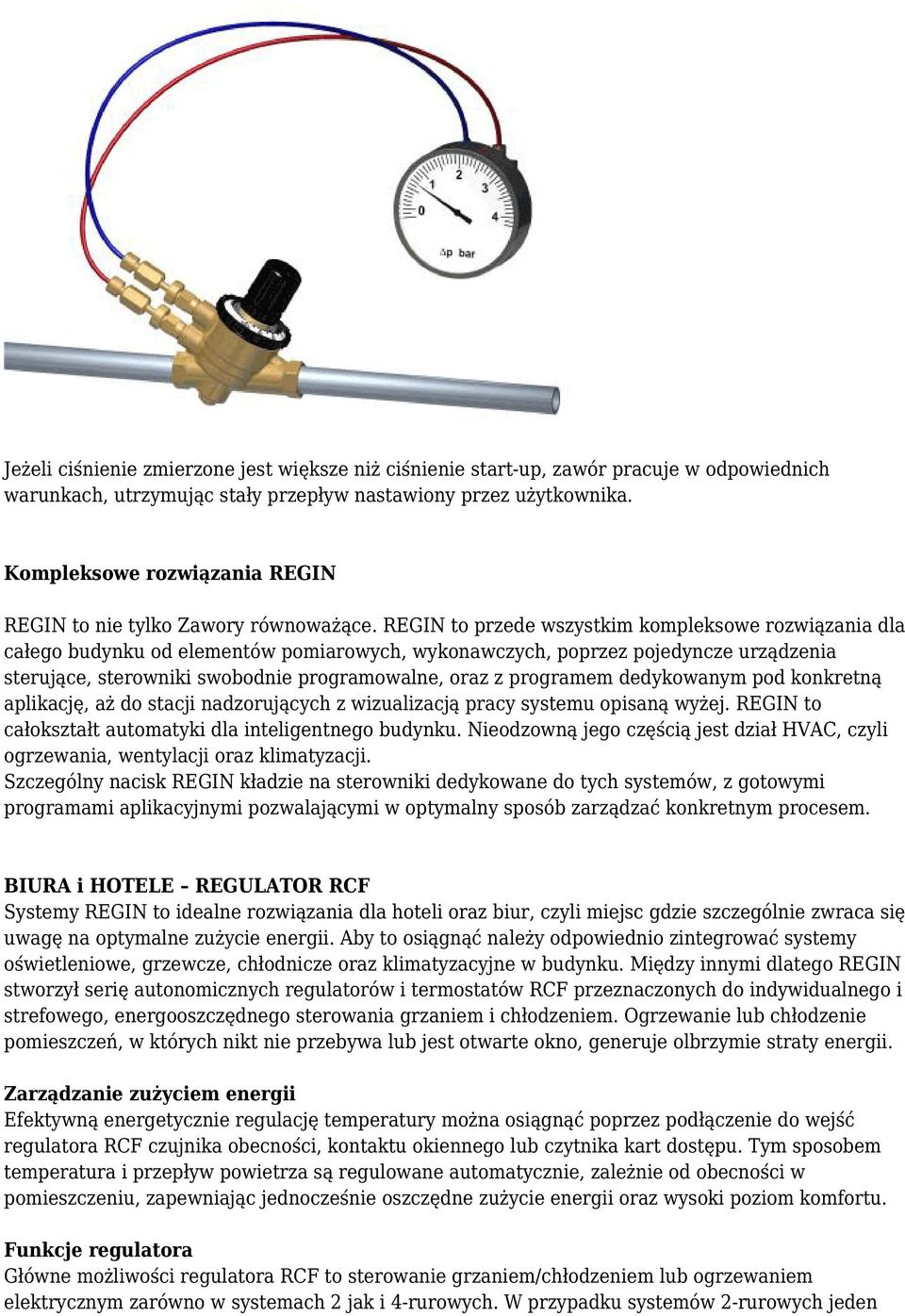

3 Jeżeli ciśnienie zmierzone jest większe niż ciśnienie start-up, zawór pracuje w odpowiednich warunkach, utrzymując stały przepływ nastawiony przez użytkownika. Kompleksowe rozwiązania REGIN REGIN to nie tylko Zawory równoważące. REGIN to przede wszystkim kompleksowe rozwiązania dla całego budynku od elementów pomiarowych, wykonawczych, poprzez pojedyncze urządzenia sterujące, sterowniki swobodnie programowalne, oraz z programem dedykowanym pod konkretną aplikację, aż do stacji nadzorujących z wizualizacją pracy systemu opisaną wyżej. REGIN to całokształt automatyki dla inteligentnego budynku. Nieodzowną jego częścią jest dział HVAC, czyli ogrzewania, wentylacji oraz klimatyzacji. Szczególny nacisk REGIN kładzie na sterowniki dedykowane do tych systemów, z gotowymi programami aplikacyjnymi pozwalającymi w optymalny sposób zarządzać konkretnym procesem. BIURA i HOTELE REGULATOR RCF Systemy REGIN to idealne rozwiązania dla hoteli oraz biur, czyli miejsc gdzie szczególnie zwraca się uwagę na optymalne zużycie energii. Aby to osiągnąć należy odpowiednio zintegrować systemy oświetleniowe, grzewcze, chłodnicze oraz klimatyzacyjne w budynku. Między innymi dlatego REGIN stworzył serię autonomicznych regulatorów i termostatów RCF przeznaczonych do indywidualnego i strefowego, energooszczędnego sterowania grzaniem i chłodzeniem. Ogrzewanie lub chłodzenie pomieszczeń, w których nikt nie przebywa lub jest otwarte okno, generuje olbrzymie straty energii. Zarządzanie zużyciem energii Efektywną energetycznie regulację temperatury można osiągnąć poprzez podłączenie do wejść regulatora RCF czujnika obecności, kontaktu okiennego lub czytnika kart dostępu. Tym sposobem temperatura i przepływ powietrza są regulowane automatycznie, zależnie od obecności w pomieszczeniu, zapewniając jednocześnie oszczędne zużycie energii oraz wysoki poziom komfortu. Funkcje regulatora Główne możliwości regulatora RCF to sterowanie grzaniem/chłodzeniem lub ogrzewaniem elektrycznym zarówno w systemach 2 jak i 4-rurowych. W przypadku systemów 2-rurowych jeden

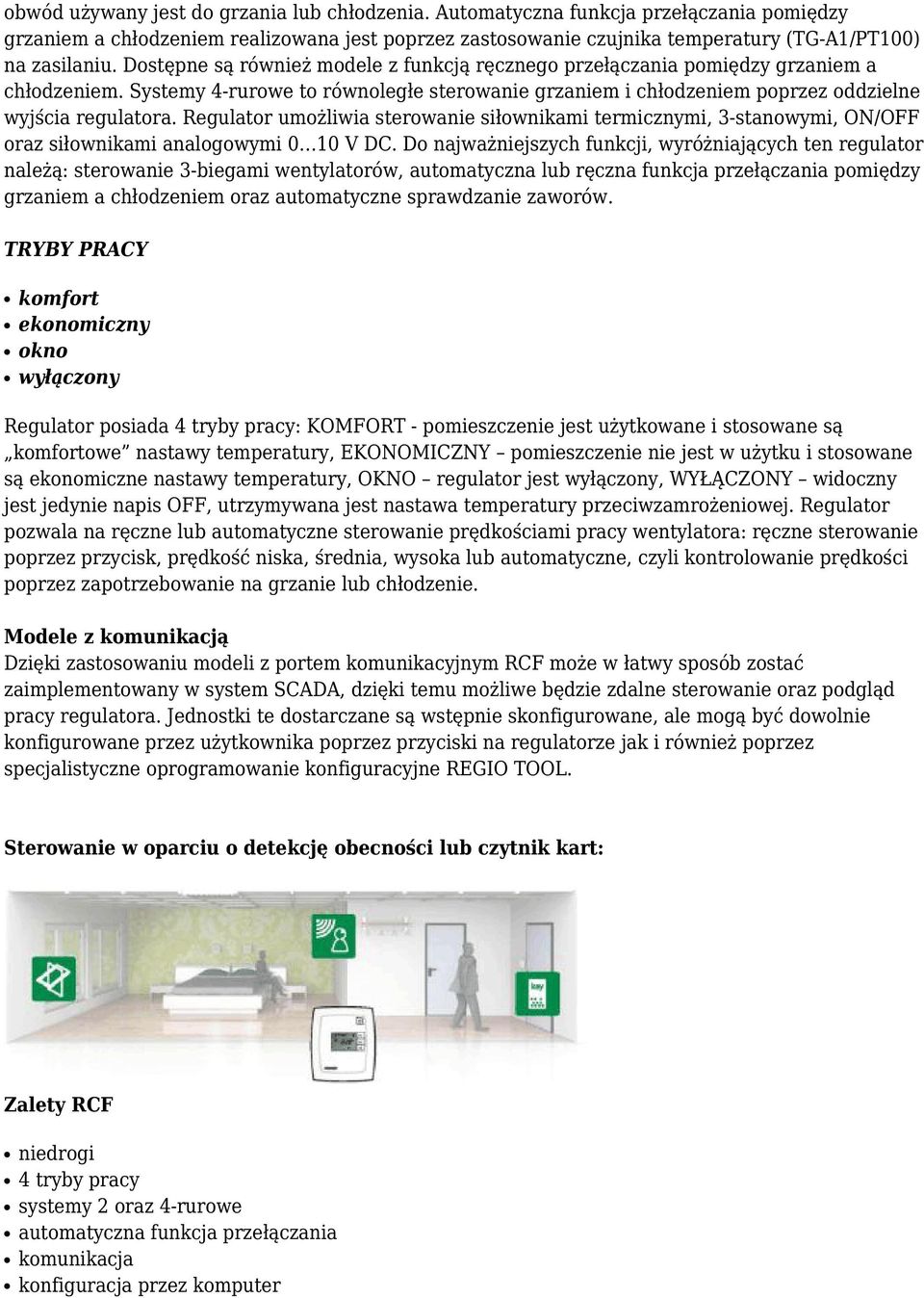

4 obwód używany jest do grzania lub chłodzenia. Automatyczna funkcja przełączania pomiędzy grzaniem a chłodzeniem realizowana jest poprzez zastosowanie czujnika temperatury (TG-A1/PT100) na zasilaniu. Dostępne są również modele z funkcją ręcznego przełączania pomiędzy grzaniem a chłodzeniem. Systemy 4-rurowe to równoległe sterowanie grzaniem i chłodzeniem poprzez oddzielne wyjścia regulatora. Regulator umożliwia sterowanie siłownikami termicznymi, 3-stanowymi, ON/OFF oraz siłownikami analogowymi 0 10 V DC. Do najważniejszych funkcji, wyróżniających ten regulator należą: sterowanie 3-biegami wentylatorów, automatyczna lub ręczna funkcja przełączania pomiędzy grzaniem a chłodzeniem oraz automatyczne sprawdzanie zaworów. TRYBY PRACY komfort ekonomiczny okno wyłączony Regulator posiada 4 tryby pracy: KOMFORT - pomieszczenie jest użytkowane i stosowane są komfortowe nastawy temperatury, EKONOMICZNY pomieszczenie nie jest w użytku i stosowane są ekonomiczne nastawy temperatury, OKNO regulator jest wyłączony, WYŁĄCZONY widoczny jest jedynie napis OFF, utrzymywana jest nastawa temperatury przeciwzamrożeniowej. Regulator pozwala na ręczne lub automatyczne sterowanie prędkościami pracy wentylatora: ręczne sterowanie poprzez przycisk, prędkość niska, średnia, wysoka lub automatyczne, czyli kontrolowanie prędkości poprzez zapotrzebowanie na grzanie lub chłodzenie. Modele z komunikacją Dzięki zastosowaniu modeli z portem komunikacyjnym RCF może w łatwy sposób zostać zaimplementowany w system SCADA, dzięki temu możliwe będzie zdalne sterowanie oraz podgląd pracy regulatora. Jednostki te dostarczane są wstępnie skonfigurowane, ale mogą być dowolnie konfigurowane przez użytkownika poprzez przyciski na regulatorze jak i również poprzez specjalistyczne oprogramowanie konfiguracyjne REGIO TOOL. Sterowanie w oparciu o detekcję obecności lub czytnik kart: Zalety RCF niedrogi 4 tryby pracy systemy 2 oraz 4-rurowe automatyczna funkcja przełączania komunikacja konfiguracja przez komputer

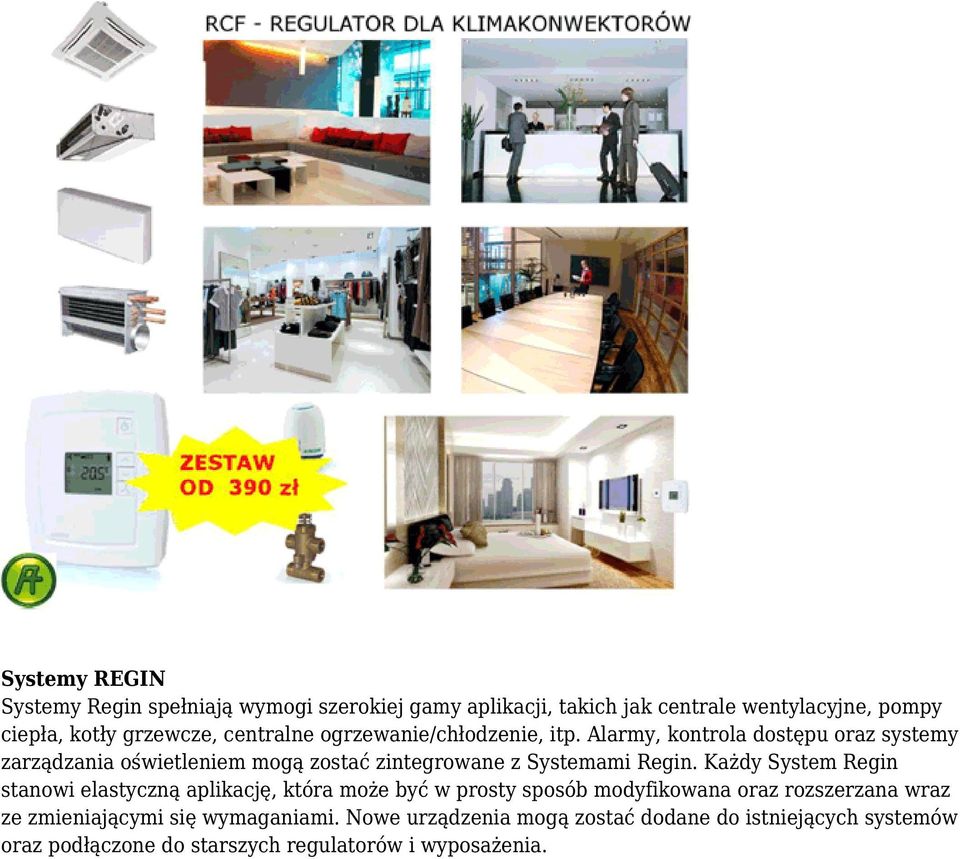

5 Systemy REGIN Systemy Regin spełniają wymogi szerokiej gamy aplikacji, takich jak centrale wentylacyjne, pompy ciepła, kotły grzewcze, centralne ogrzewanie/chłodzenie, itp. Alarmy, kontrola dostępu oraz systemy zarządzania oświetleniem mogą zostać zintegrowane z Systemami Regin. Każdy System Regin stanowi elastyczną aplikację, która może być w prosty sposób modyfikowana oraz rozszerzana wraz ze zmieniającymi się wymaganiami. Nowe urządzenia mogą zostać dodane do istniejących systemów oraz podłączone do starszych regulatorów i wyposażenia.

6 SCADA (Supervisory Control And Data Acquisition) Systemy Regin, mogą również zostać zintegrowane z systemami innych producentów oraz tymi, które zostały wyprodukowane według innych standardów. Jednym z nieodzownych elementów systemu jest EXOSCADA czyli system nadzorujący działanie systemów automatyki budynków. EXOSCADA to wydajny system dający użytkownikowi całkowitą kontrolę oraz podgląd działania jednego lub wielu układów. Umożliwia dostęp do wszystkich istotnych parametrów, funkcji oraz danych dotyczących alarmów, zużycia energii, nastaw poszczególnych wartości oraz ich odczytów. Protokoły komunikacyjne wykorzystywane w urządzeniach REGIN : TCP/IP BACnet LON KNX/EIB Modbus M-bus, SIOX N2 BUS S-bus Trend OPC Zdalny dostęp przez przeglądarkę REGIN oferuje jedne z najlepszych na rynku rozwiązanie oparte o protokoły sieciowe. Dzięki temu dostęp do stworzonej wizualizacji jest możliwy zarówno lokalnie jak i zdalnie. Nie ma potrzeby instalacji dodatkowego oprogramowania, gdyż dostęp do wizualizacji możliwy jest przez dowolną przeglądarkę internetową np.: Internet Explorer, Mozilla Firefox, Opera czy Google Chrome. Projektowanie oraz programowanie systemu

7 Narzędzie projektowe oraz konfiguracyjne zawiera w sobie pokaźną bibliotekę symboli graficznych oraz rysunków, a także dołączony, darmowy edytor grafiki, Paint.Net. Wobec tego stworzenie przejrzystego i intuicyjnego interfejsu graficznego nie powinno być dla nikogo problemem. Narzędzie projektowe pozwala na tworzenie krzywych i trendów czasu rzeczywistego, programowanie harmonogramów czasowych, archiwizację danych, nadzór alarmów i statusów przy pomocy trzech poziomów priorytetów alarmów, rejestrację oraz obsługę zdarzeń, obsługę baz danych SQL. Architektura dla dużych systemów z wieloma stanowiskami pracy tworzona jest na bazie modelu klient-serwer. Programować możemy zarówno przy użyciu języka skryptowego bądź graficznego korzystając z gotowych bloków funkcyjnych dla kontroli np. pomp, wentylatorów i ogrzewania, obsługi alarmów i harmonogramów czasowych, komunikacji. Jedną z większych zalet graficznego sposobu programowania sterowników jest możliwość weryfikacji poprawności kodu, bez jego ładowania do sterownika. Drugą metodą programowania regulatorów jest użycie języka wysokiego poziomu EXOL z komendami i funkcjami ułatwiającymi programowanie aplikacji automatyzacji. Dwa sposoby programowania pozwalają na maksymalną elastyczność w procesie rozbudowy systemu. Tomasz Janicki Poltraf Sp. z o.o. KONTAKT Poltraf info@poltraf.com.pl WWW: Tel: / Fax: Adres: Bysewska 26C Gdańsk
