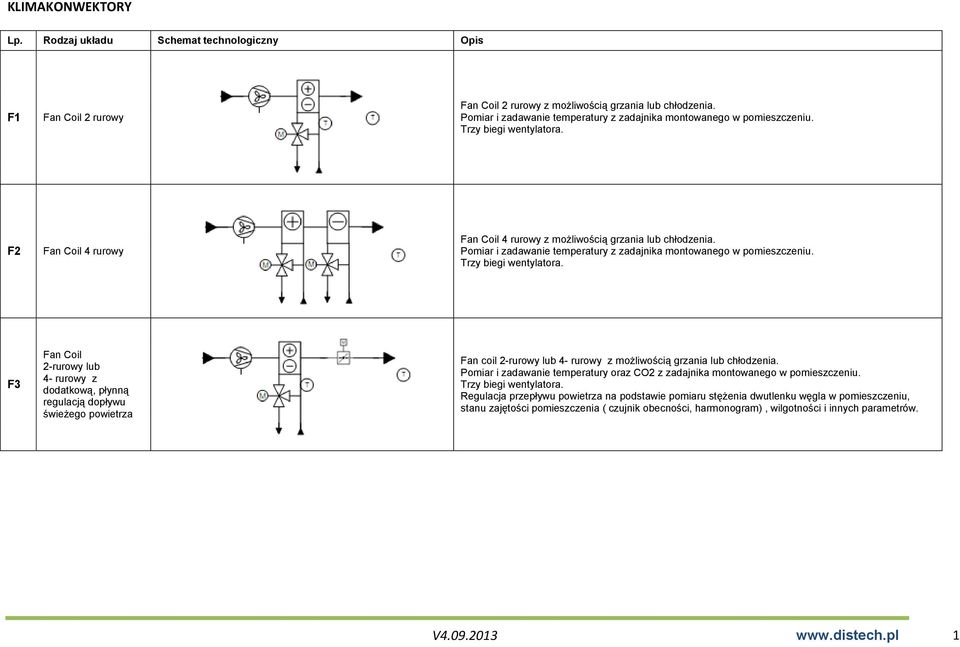

1 KLIMAKONWEKTORY Lp. Rodzaj układu Schemat technologiczny Opis F1 Fan Coil 2 rurowy Fan Coil 2 rurowy z możliwością grzania lub chłodzenia. Pomiar i zadawanie temperatury z zadajnika montowanego w pomieszczeniu. Trzy biegi wentylatora. F2 Fan Coil 4 rurowy Fan Coil 4 rurowy z możliwością grzania lub chłodzenia. Pomiar i zadawanie temperatury z zadajnika montowanego w pomieszczeniu. Trzy biegi wentylatora. F3 Fan Coil 2-rurowy lub 4- rurowy z dodatkową, płynną regulacją dopływu świeżego powietrza Fan coil 2-rurowy lub 4- rurowy z możliwością grzania lub chłodzenia. Pomiar i zadawanie temperatury oraz CO2 z zadajnika montowanego w pomieszczeniu. Trzy biegi wentylatora. Regulacja przepływu powietrza na podstawie pomiaru stężenia dwutlenku węgla w pomieszczeniu, stanu zajętości pomieszczenia ( czujnik obecności, harmonogram), wilgotności i innych parametrów. 1

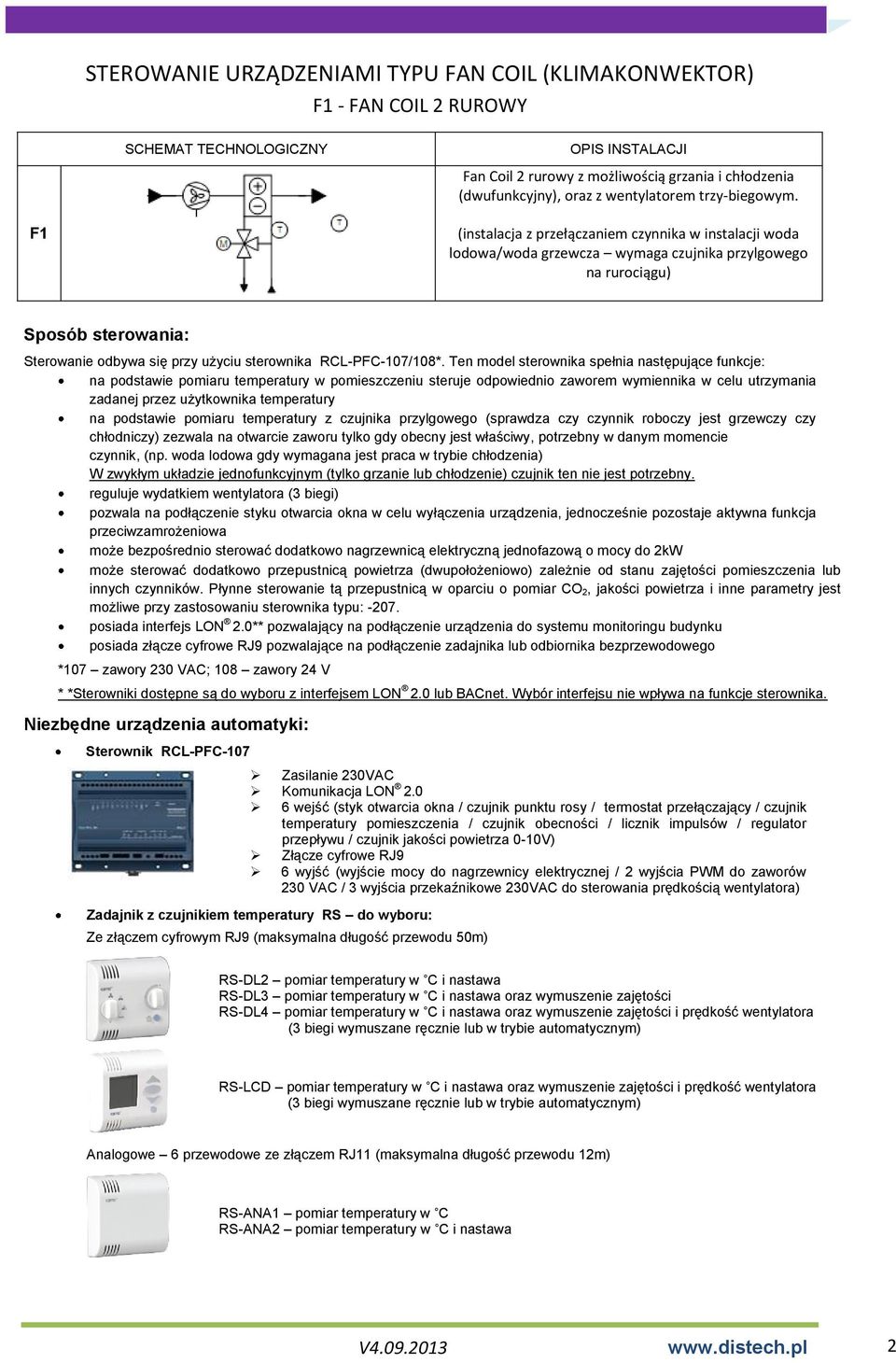

2 STEROWANIE URZĄDZENIAMI TYPU FAN COIL (KLIMAKONWEKTOR) F1 - FAN COIL 2 RUROWY SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI Fan Coil 2 rurowy z możliwością grzania i chłodzenia (dwufunkcyjny), oraz z wentylatorem trzy-biegowym. F1 (instalacja z przełączaniem czynnika w instalacji woda lodowa/woda grzewcza wymaga czujnika przylgowego na rurociągu) Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika RCL-PFC-107/108*. Ten model sterownika spełnia następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworem wymiennika w celu utrzymania zadanej przez użytkownika temperatury na podstawie pomiaru temperatury z czujnika przylgowego (sprawdza czy czynnik roboczy jest grzewczy czy chłodniczy) zezwala na otwarcie zaworu tylko gdy obecny jest właściwy, potrzebny w danym momencie czynnik, (np. woda lodowa gdy wymagana jest praca w trybie chłodzenia) W zwykłym układzie jednofunkcyjnym (tylko grzanie lub chłodzenie) czujnik ten nie jest potrzebny. reguluje wydatkiem wentylatora (3 biegi) pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia, jednocześnie pozostaje aktywna funkcja przeciwzamrożeniowa może bezpośrednio sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 2kW może sterować dodatkowo przepustnicą powietrza (dwupołożeniowo) zależnie od stanu zajętości pomieszczenia lub innych czynników. Płynne sterowanie tą przepustnicą w oparciu o pomiar CO 2, jakości powietrza i inne parametry jest możliwe przy zastosowaniu sterownika typu: posiada interfejs LON 2.0** pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego *107 zawory 230 VAC; 108 zawory 24 V * *Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik RCL-PFC-107 Zasilanie 230VAC Komunikacja LON wejść (styk otwarcia okna / czujnik punktu rosy / termostat przełączający / czujnik temperatury pomieszczenia / czujnik obecności / licznik impulsów / regulator przepływu / czujnik jakości powietrza 0-10V) Złącze cyfrowe RJ9 6 wyjść (wyjście mocy do nagrzewnicy elektrycznej / 2 wyjścia PWM do zaworów 230 VAC / 3 wyjścia przekaźnikowe 230VAC do sterowania prędkością wentylatora) Zadajnik z czujnikiem temperatury RS do wyboru: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-DL2 pomiar temperatury w C i nastawa RS-DL3 pomiar temperatury w C i nastawa oraz wymuszenie zajętości RS-DL4 pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) RS-LCD pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) Analogowe 6 przewodowe ze złączem RJ11 (maksymalna długość przewodu 12m) RS-ANA1 pomiar temperatury w C RS-ANA2 pomiar temperatury w C i nastawa 2

3 Allure RS-Smart-Sense - pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym). Kolorowy ekran dotykowy, z automatyczną regulacją jasności podświetlenia. Natychmiastowy dostęp do 1 z 4 zapisanych konfiguracji. Możliwość wyboru panelu czołowego aż w 14 różnych stylach. Uwaga: Dostępne są również radiowe zadajniki pomieszczeniowe które wymagają dodatkowo odbiornika radiowego przyłączanego do złącza RJ9. Przylgowy czujnik temperatury AS-NTC020 Siłownik zaworu Zawór Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Piloty zdalnego sterowania na podczerwień i radiowe do wyboru: INT-ENOCEAN podwójny przełącznik ENOcean (2 klawisze). TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Odbiorniki podczerwieni i radiowe do wyboru: RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) RIR-L odbiornik podczerwieni (biały) + czujnik jasności oświetlenia RFR-D* odbiornik radiowy (4-kanałowy) RFR-K* odbiornik radiowy (1-kanałowy) MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL** odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT** odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury * Dostępne również w technologii EnOcean. ** Dostępne są również odbiorniki w technologii radiowej. Sterowniki ECB-PFC, lub ECL_PFC mogą być rozszerzone o moduły pozwalające na dodatkowe na sterowanie oświetleniem i żaluzjami RCx. Powstaje jednolity system zarządzania komfortem pomieszczeń, który poza wygodą obsługi, dzięki kompleksowej kontroli nad głównymi odbiornikami energii, pozwala uzyskać najwyższe z możliwych oszczędności energii. Wspólne, optymalne sterowanie obydwoma instalacjami, regulacja natężenia oświetlenia i właściwe wykorzystanie informacji o stanie zajętości pomieszczeń to główne czynniki zapewniające oszczędności wyższe niż w układach tradycyjnych. 3

4 Schemat połączeń sterownika z urządzeniami: Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Fan Coil 2 rurowy, wymiennik o mocy 10kW, wentylator trzybiegowy, pomiar temperatury w pomieszczeniu. Automatyka - sterownik RCL-PFC zadajnik RS-DL4 - zawór (dobrać wg. przepływu) - siłownik zaworu MVX22 Dokumentacja elektryczna znajduje się w osobnym dokumencie: F1.pdf. Uwaga: W razie potrzeby istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC (np. MVX41 i MVX42) W takim przypadku konieczne jest użycie sterownika typu RCL-PFC-108 (posiada te same funkcje, co RCL-PFC-107 i dodatkowo wbudowany nieco większy transformator, pozwalający na zasilanie siłowników). Można również zastosować zawory o sterowaniu trójstawnym (VMXT z siłowniki MVT21-230V lub MVT44-24V). Ponieważ siłownik MVT44 wymaga zasilania 24V należy użyć sterownika RCL-PFC

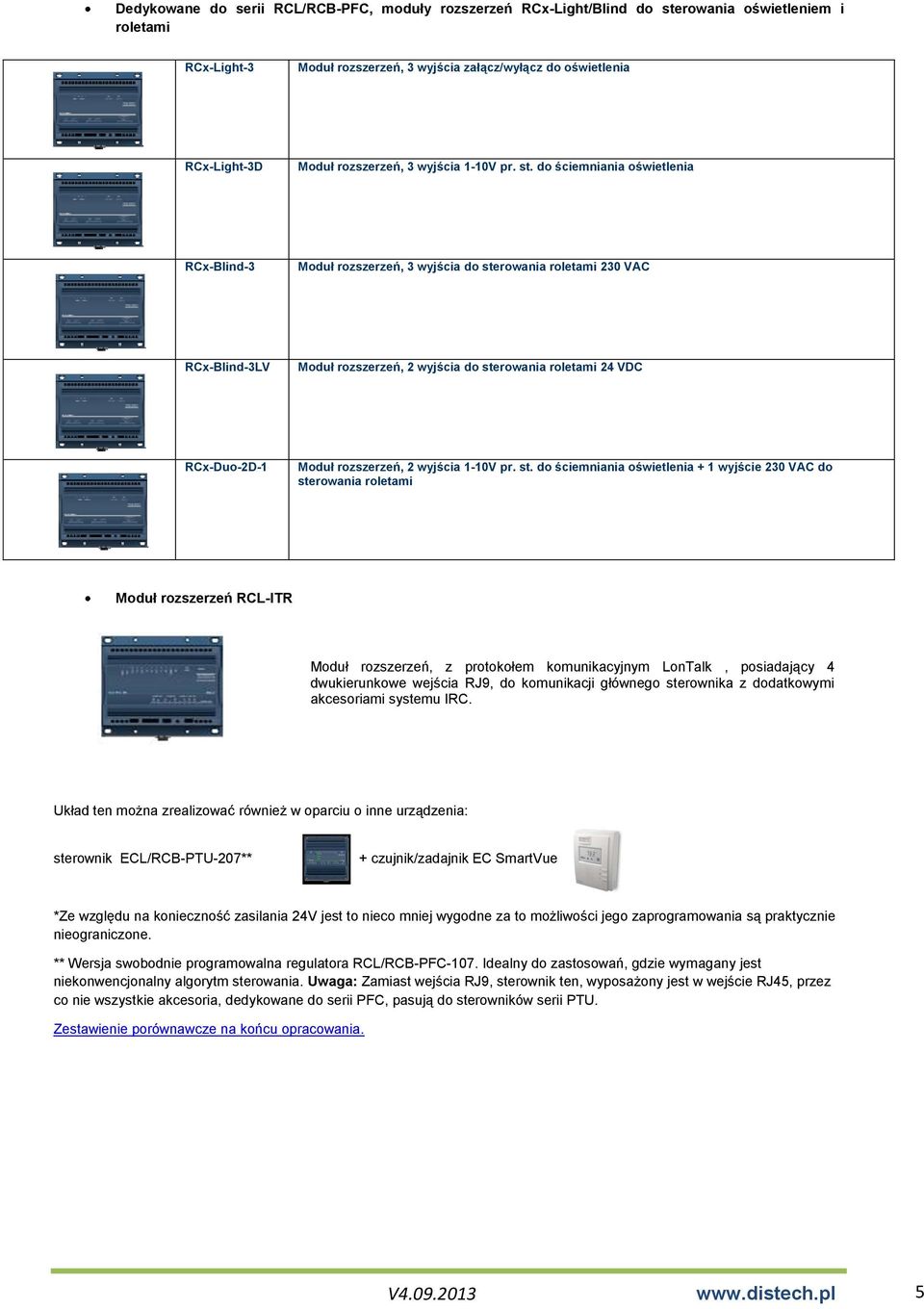

5 Dedykowane do serii RCL/RCB-PFC, moduły rozszerzeń RCx-Light/Blind do sterowania oświetleniem i roletami RCx-Light-3 Moduł rozszerzeń, 3 wyjścia załącz/wyłącz do oświetlenia RCx-Light-3D Moduł rozszerzeń, 3 wyjścia 1-10V pr. st. do ściemniania oświetlenia RCx-Blind-3 Moduł rozszerzeń, 3 wyjścia do sterowania roletami 230 VAC RCx-Blind-3LV Moduł rozszerzeń, 2 wyjścia do sterowania roletami 24 VDC RCx-Duo-2D-1 Moduł rozszerzeń, 2 wyjścia 1-10V pr. st. do ściemniania oświetlenia + 1 wyjście 230 VAC do sterowania roletami Moduł rozszerzeń RCL-ITR Moduł rozszerzeń, z protokołem komunikacyjnym LonTalk, posiadający 4 dwukierunkowe wejścia RJ9, do komunikacji głównego sterownika z dodatkowymi akcesoriami systemu IRC. Układ ten można zrealizować również w oparciu o inne urządzenia: sterownik ECL/RCB-PTU-207** + + czujnik/zadajnik EC SmartVue *Ze względu na konieczność zasilania 24V jest to nieco mniej wygodne za to możliwości jego zaprogramowania są praktycznie nieograniczone. ** Wersja swobodnie programowalna regulatora RCL/RCB-PFC-107. Idealny do zastosowań, gdzie wymagany jest niekonwencjonalny algorytm sterowania. Uwaga: Zamiast wejścia RJ9, sterownik ten, wyposażony jest w wejście RJ45, przez co nie wszystkie akcesoria, dedykowane do serii PFC, pasują do sterowników serii PTU. Zestawienie porównawcze na końcu opracowania. 5

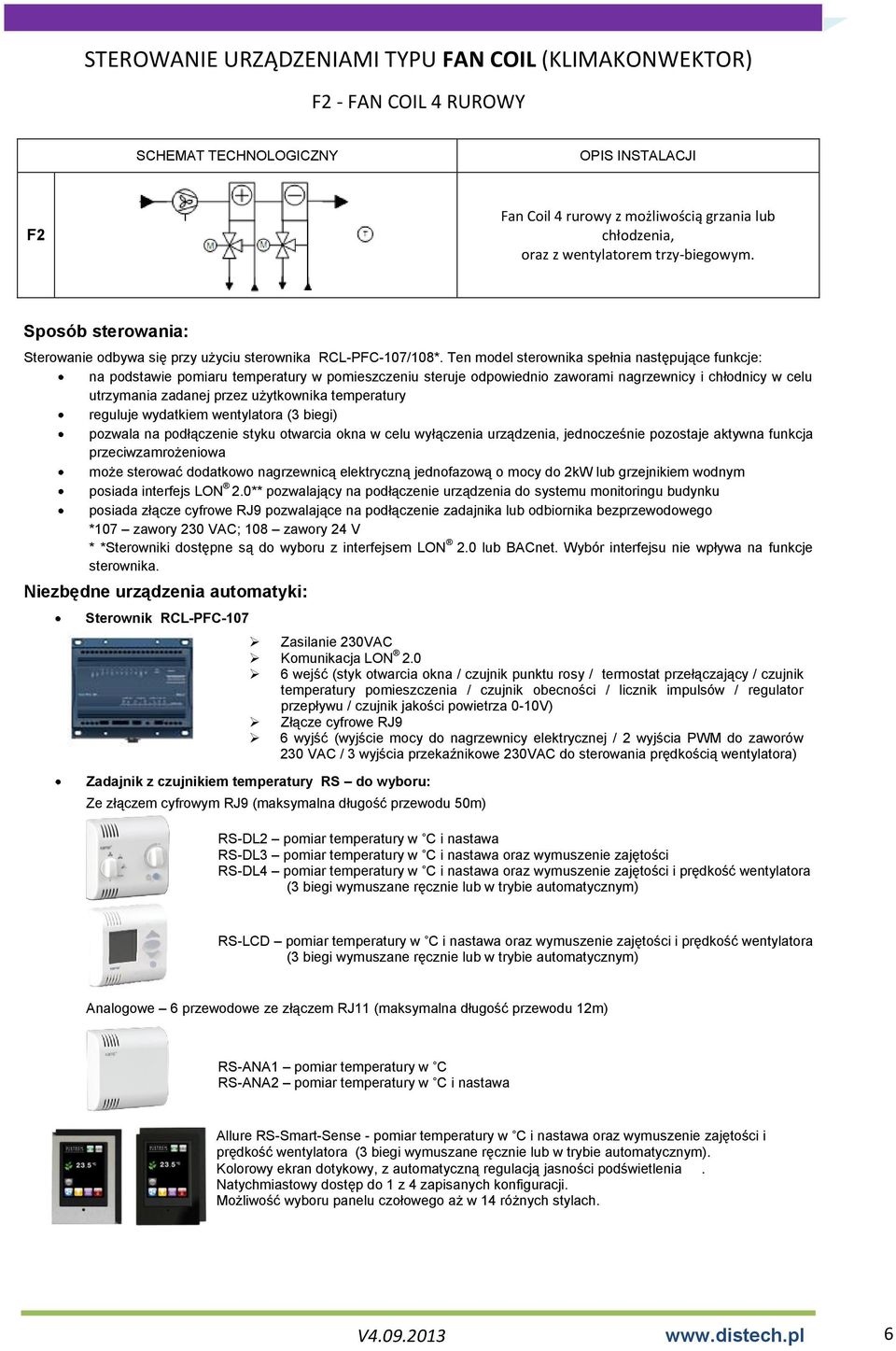

6 STEROWANIE URZĄDZENIAMI TYPU FAN COIL (KLIMAKONWEKTOR) F2 - FAN COIL 4 RUROWY SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI F2 Fan Coil 4 rurowy z możliwością grzania lub chłodzenia, oraz z wentylatorem trzy-biegowym. Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika RCL-PFC-107/108*. Ten model sterownika spełnia następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworami nagrzewnicy i chłodnicy w celu utrzymania zadanej przez użytkownika temperatury reguluje wydatkiem wentylatora (3 biegi) pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia, jednocześnie pozostaje aktywna funkcja przeciwzamrożeniowa może sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 2kW lub grzejnikiem wodnym posiada interfejs LON 2.0** pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada złącze cyfrowe RJ9 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego *107 zawory 230 VAC; 108 zawory 24 V * *Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik RCL-PFC-107 Zasilanie 230VAC Komunikacja LON wejść (styk otwarcia okna / czujnik punktu rosy / termostat przełączający / czujnik temperatury pomieszczenia / czujnik obecności / licznik impulsów / regulator przepływu / czujnik jakości powietrza 0-10V) Złącze cyfrowe RJ9 6 wyjść (wyjście mocy do nagrzewnicy elektrycznej / 2 wyjścia PWM do zaworów 230 VAC / 3 wyjścia przekaźnikowe 230VAC do sterowania prędkością wentylatora) Zadajnik z czujnikiem temperatury RS do wyboru: Ze złączem cyfrowym RJ9 (maksymalna długość przewodu 50m) RS-DL2 pomiar temperatury w C i nastawa RS-DL3 pomiar temperatury w C i nastawa oraz wymuszenie zajętości RS-DL4 pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) RS-LCD pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym) Analogowe 6 przewodowe ze złączem RJ11 (maksymalna długość przewodu 12m) RS-ANA1 pomiar temperatury w C RS-ANA2 pomiar temperatury w C i nastawa Allure RS-Smart-Sense - pomiar temperatury w C i nastawa oraz wymuszenie zajętości i prędkość wentylatora (3 biegi wymuszane ręcznie lub w trybie automatycznym). Kolorowy ekran dotykowy, z automatyczną regulacją jasności podświetlenia. Natychmiastowy dostęp do 1 z 4 zapisanych konfiguracji. Możliwość wyboru panelu czołowego aż w 14 różnych stylach. 6

7 Uwaga: Dostępne są również radiowe zadajniki pomieszczeniowe, które wymagają dodatkowo odbiornika radiowego przyłączanego do złącza RJ9. Siłowniki zaworów 2szt. Zawory 2szt. Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. Opcje dodatkowe: Piloty zdalnego sterowania na podczerwień i radiowe do wyboru: INT-ENOCEAN podwójny przełącznik ENOcean (2 klawisze). TCND-I nastawa temperatury, wymuszenie zajętości, sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami TCND-IT-PM pomiar i nastawa temperatury, wymuszenie zajętości i sterowanie prędkością wentylatora, sterowanie oświetleniem i żaluzjami, istnieje możliwość montażu naściennego Uwaga: Dostępne są również piloty w technologii radiowej. Odbiorniki podczerwieni i radiowe do wyboru: RIR-I odbiornik podczerwieni (przeźroczysty) RIR-B odbiornik podczerwieni (biały) RIR-L odbiornik podczerwieni (biały) + czujnik jasności oświetlenia RFR-D* odbiornik radiowy (4-kanałowy) RFR-K* odbiornik radiowy (1-kanałowy) MS2-I-P odbiornik podczerwieni z wbudowanym czujnikiem obecności MS2-I-PL** odbiornik podczerwieni z wbudowanym czujnikiem obecności i czujnikiem natężenia oświetlenia MS2-I-PLT** odbiornik podczerwieni z wbudowanym czujnikiem obecności, czujnikiem natężenia oświetlenia i czujnikiem temperatury * Dostępne również w technologii EnOcean. ** Dostępne są również odbiorniki w technologii radiowej. Sterowniki ECB-PFC, lub ECL_PFC mogą być rozszerzone o moduły pozwalające na dodatkowe na sterowanie oświetleniem i żaluzjami RCx. Powstaje jednolity system zarządzania komfortem pomieszczeń, który poza wygodą obsługi, dzięki kompleksowej kontroli nad głównymi odbiornikami energii, pozwala uzyskać najwyższe z możliwych oszczędności energii. Wspólne, optymalne sterowanie obydwoma instalacjami, regulacja natężenia oświetlenia i właściwe wykorzystanie informacji o stanie zajętości pomieszczeń to główne czynniki zapewniające oszczędności wyższe niż w układach tradycyjnych. Dla realizacji nietypowych wymagań dostępna jest również bliźniacza seria sterowników swobodnie programowalnych PTU. 7

8 Schemat połączeń sterownika z urządzeniami: Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Fan Coil 4 rurowy, nagrzewnica 10,8kW, chłodnica 7kW, wentylator trzy-biegowy, pomiar temperatury w pomieszczeniu. Automatyka - sterownik RCL-PFC zadajnik RS-DL4 - zawór chłodnicy VMX21P - zawór nagrzewnicy (dobrać wg. przepływu) - siłownik zaworu MVX21 2szt. Dokumentacja elektryczna znajduje się w osobnym dokumencie: F2.pdf. Uwaga: W razie potrzeby istnieje również możliwość zastosowania siłowników zasilanych napięciem 24VAC (np. MVX41 i MVX42) W takim przypadku konieczne jest użycie sterownika typu RCL-PFC-108 (posiada te same funkcje, co RCL-PFC-107 i dodatkowo wbudowany nieco większy transformator, pozwalający na zasilanie siłowników). 8

9 Można również zastosować zawory o sterowaniu trójstawnym (VMXT z siłowniki MVT21-230V lub MVT44-24V). Ponieważ siłownik MVT44 wymaga zasilania 24V należy użyć sterownika RCL-PFC-108. Dedykowane do serii RCL/RCB-PFC, moduły rozszerzeń RCx-Light/Blind do sterowania oświetleniem i roletami RCx-Light-3 Moduł rozszerzeń, 3 wyjścia załącz/wyłącz do oświetlenia RCx-Light-3D Moduł rozszerzeń, 3 wyjścia 1-10V pr. st. do ściemniania oświetlenia RCx-Blind-3 Moduł rozszerzeń, 3 wyjścia do sterowania roletami 230 VAC RCx-Blind-3LV Moduł rozszerzeń, 2 wyjścia do sterowania roletami 24 VDC RCx-Duo-2D-1 Moduł rozszerzeń, 2 wyjścia 1-10V pr. st. do ściemniania oświetlenia + 1 wyjście 230 VAC do sterowania roletami Moduł rozszerzeń RCL-ITR Moduł rozszerzeń, z protokołem komunikacyjnym LonTalk, posiadający 4 dwukierunkowe wejścia RJ9, do komunikacji głównego sterownika z dodatkowymi akcesoriami systemu IRC. Układ ten można zrealizować również w oparciu o inne urządzenia: Np. sterownik ECL/RCB-PTU-207** + czujnik/zadajnik EC SmartVue *Ze względu na konieczność zasilania 24V jest to nieco mniej wygodne za to możliwości jego zaprogramowania są praktycznie nieograniczone. ** Wersja swobodnie programowalna regulatora RCL/RCB-PFC-107. Idealny do zastosowań, gdzie wymagany jest niekonwencjonalny algorytm sterowania. Uwaga: Zamiast wejścia RJ9, sterownik ten, wyposażony jest w wejście RJ45, przez co nie wszystkie akcesoria, dedykowane do serii PFC, pasują do sterowników serii PTU. Zestawienie porównawcze na końcu opracowania. 9

10 STEROWANIE URZĄDZENIAMI TYPU FAN COIL (KLIMAKONWEKTOR) F3 - FAN COIL 2 RUROWY Z REGULACJĄ PRZEPŁYWU POWIETRZA NAWIEWANEGO SCHEMAT TECHNOLOGICZNY OPIS INSTALACJI Fan Coil 2 rurowy z dodatkową, płynną regulacją przepływu powietrza Sposób sterowania: Sterowanie odbywa się przy użyciu sterownika ECL-PTU-207. Ten model sterownika posiada dwa niezależne obwody sterowania. Każdy z obwodów spełnia następujące funkcje: na podstawie pomiaru temperatury w pomieszczeniu steruje odpowiednio zaworem belki chłodzącej w celu utrzymania zadanej przez użytkowników temperatury pozwala na podłączenie styku otwarcia okna w celu wyłączenia urządzenia wykorzystuje czujnik punktu rosy zabezpieczający przed kondensacją na powierzchni belki może sterować dodatkowo nagrzewnicą elektryczną jednofazową o mocy do 1,2kW albo grzejnikiem (wodnym lub elektrycznym) posiada interfejs LON 2.0* pozwalający na podłączenie urządzenia do systemu monitoringu budynku posiada wyjście przekaźnikowe 230VAC oraz wyjście analogowe 0-10VDC posiada złącze cyfrowe RJ45 pozwalające na podłączenie zadajnika lub odbiornika bezprzewodowego * Sterowniki dostępne są do wyboru z interfejsem LON 2.0 lub BACnet. Wybór interfejsu nie wpływa na funkcje sterownika. Niezbędne urządzenia automatyki: Sterownik ECL-PTU-207 Zasilanie 230VAC 2 wejścia uniwersalne 3 wejścia cyfrowe 1 wejścia rezystancyjne 2 wyjścia grzejników elektrycznych (1 kw) 2 wyjścia uniwersalne 3 zasilane wyjścia do sterowania biegami wentylatora 2 wyjścia PWM do sterowania zaworami 230 VAC Złącze RJ45, do podłączenia akcesoriów Zadajniki z czujnikiem temperatury do wyboru: Allure Vue - Linia pokojowych czujników temperatury z komunikacją, gniazdem sieciowym typu jack, podświetlanym wyświetlaczem LCD konfigurowanym graficznym menu, które umożliwia użytkownikowi zmianę nastaw wartości zadanych, prędkości wentylatora i innych, dowolnych parametrów pracy systemu. Dostępne są modele z dowolną kombinacją następujących opcji wyposażenia: czujnik wilgotności, czujnik ruchu, czujnik CO2 sensor. Ikona ECO-Vue pokazuje jak bardzo przyjazna dla środowiska jest w danej chwili wielkość konsumpcji energii przez system. 10

11 Podczerwień Dostępne modele: Allure Vue Model Vue Vue-C Vue-H Vue-CH Vue-M Vue-CM Vue-HM Vue-CHM Temperatura Wilgotność Ruch CO 2 Allure EC-Sensor - Linia analogowych czujników temperatury. Modele dostępne są z następującymi opcjami: złącze komunikacji jack, przycisk wymuszenia zajętości, korekta nastawy, wybór prędkości wentylatora. Dostępne modele: Allure EC-Sensor Model Allure EC- Allure EC- Allure EC- Allure EC- Allure EC- Sensor Sensor-O Sensor-S Sensor-SO Sensor-SOF Temperatura Przycisk zajętości Wskaźnik Zajętości (LED) Zadajnik Prędkość wentylatora Komunikacyjne gniazdo Jack Czujniki do montażu w suficie i kompatybilne akcesoria do wyboru: EC Multi-Sensor M Czujnik ruchu + odbiornik podczerwieni EC Multi-Sensor ML Czujnik ruchu i jasności + odbiornik podczerwieni EC Multi-Sensor MLT Czujnik ruchu, jasności i temperatury + odbiornik podczerwieni EC Remote-I Linia wielofunkcyjnych pilotów do zarządzania HVAC, roletami i oświetleniem Dostępne modele: EC-Remote-I EC-Remote-I-G (Biały) Sterowanie oświetleniem, roletami, zadawanie temperatury oraz wybór prędkości wentylatora (Biały) Sterowanie oświetleniem, roletami, zadawanie temperatury oraz wybór prędkości wentylatora EC-Remote-IT EC-Remote-IT-G (Biały) Sterowanie oświetleniem, roletami, zadawanie temperatury oraz wybór prędkości wentylatora + czujnik temperatury (Szary) Sterowanie oświetleniem, roletami, zadawanie temperatury oraz wybór prędkości wentylatora + czujnik temperatury 11

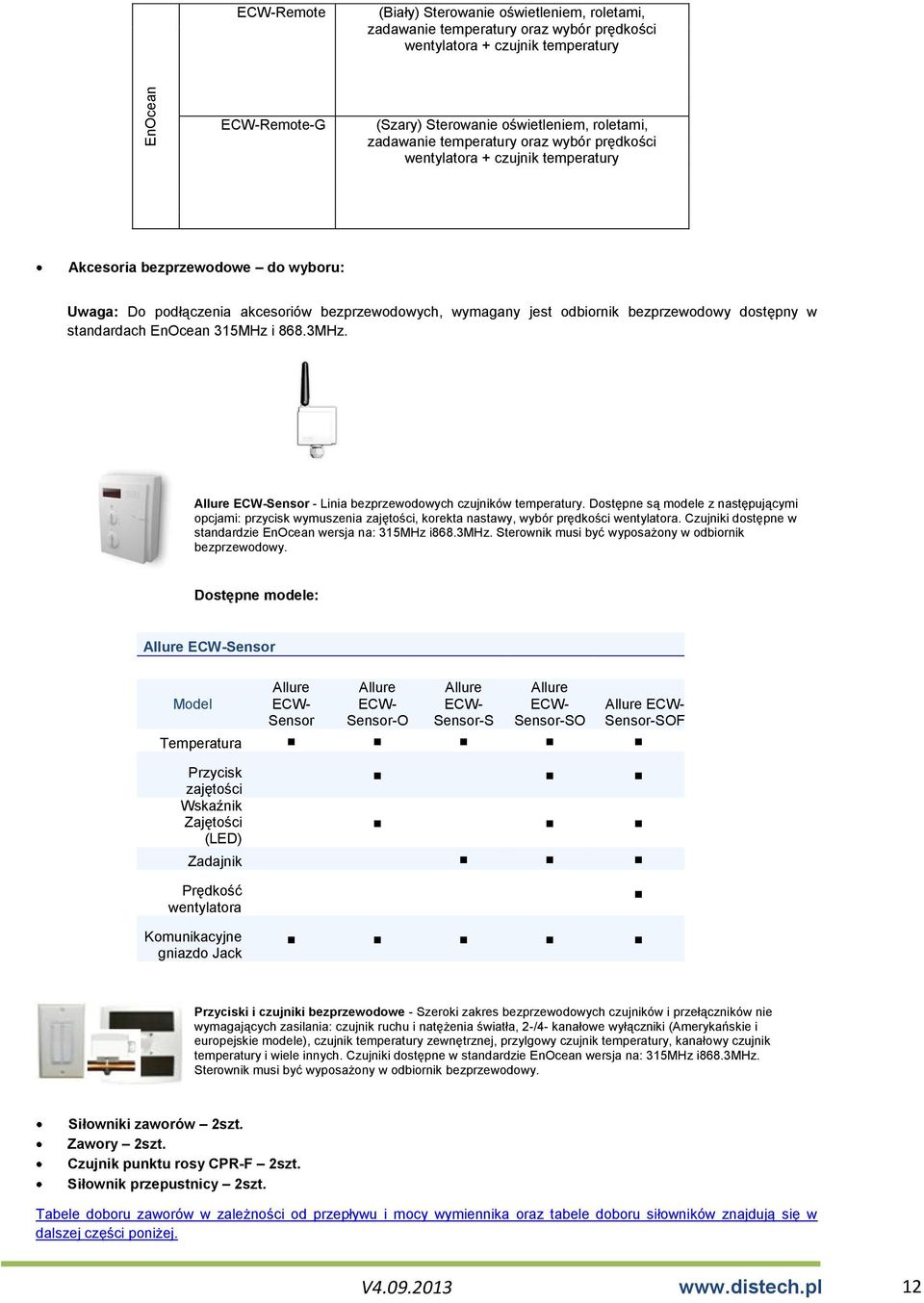

12 EnOcean ECW-Remote (Biały) Sterowanie oświetleniem, roletami, zadawanie temperatury oraz wybór prędkości wentylatora + czujnik temperatury ECW-Remote-G (Szary) Sterowanie oświetleniem, roletami, zadawanie temperatury oraz wybór prędkości wentylatora + czujnik temperatury Akcesoria bezprzewodowe do wyboru: Uwaga: Do podłączenia akcesoriów bezprzewodowych, wymagany jest odbiornik bezprzewodowy dostępny w standardach EnOcean 315MHz i 868.3MHz. Allure ECW-Sensor - Linia bezprzewodowych czujników temperatury. Dostępne są modele z następującymi opcjami: przycisk wymuszenia zajętości, korekta nastawy, wybór prędkości wentylatora. Czujniki dostępne w standardzie EnOcean wersja na: 315MHz i868.3mhz. Sterownik musi być wyposażony w odbiornik bezprzewodowy. Dostępne modele: Allure ECW-Sensor Model Allure ECW- Sensor Allure ECW- Sensor-O Allure ECW- Sensor-S Allure ECW- Sensor-SO Allure ECW- Sensor-SOF Temperatura Przycisk zajętości Wskaźnik Zajętości (LED) Zadajnik Prędkość wentylatora Komunikacyjne gniazdo Jack Przyciski i czujniki bezprzewodowe - Szeroki zakres bezprzewodowych czujników i przełączników nie wymagających zasilania: czujnik ruchu i natężenia światła, 2-/4- kanałowe wyłączniki (Amerykańskie i europejskie modele), czujnik temperatury zewnętrznej, przylgowy czujnik temperatury, kanałowy czujnik temperatury i wiele innych. Czujniki dostępne w standardzie EnOcean wersja na: 315MHz i868.3mhz. Sterownik musi być wyposażony w odbiornik bezprzewodowy. Siłowniki zaworów 2szt. Zawory 2szt. Czujnik punktu rosy CPR-F 2szt. Siłownik przepustnicy 2szt. Tabele doboru zaworów w zależności od przepływu i mocy wymiennika oraz tabele doboru siłowników znajdują się w dalszej części poniżej. 12

13 Zestawienie urządzeń potrzebnych do realizacji tego układu: Urządzenie Dwie belki chłodzące o mocy wymiennika 1,5kW każda, w osobnych pomieszczeniach sterowane niezależnie z zadajników Automatyka - sterownik ECL-PTU zadajniki Allure Vue 2szt. - czujnik punktu rosy CPR-F 2szt. - zawór wymiennika (dobrać wg. przepływu) - siłownik zaworu MVX21 2szt. Moduły rozszerzeń serii ECx-Light/Blind: ECx-Light-4 Moduł rozszerzeń, 4 wejścia binarne + 4 wyjścia on/off do sterowania oświetleniem ECx-Light-4D Moduł rozszerzeń, 4 wejścia binarne + 4 wyjścia 0-10 V do sterowania oświetleniem ECx-Blind-4 Moduł rozszerzeń, 4 wejścia binarne + 4 wyjścia 230 VAC, do sterowania roletami ECx-Blind-4LV Moduł rozszerzeń, 4 wejścia binarne + 4 wyjścia 24 VDC, do sterowania roletami Moduł rozszerzeń RCL-ITR Moduł rozszerzeń, z protokołem komunikacyjnym LonTalk, posiadający 4 dwukierunkowe wejścia RJ9, do komunikacji głównego sterownika z dodatkowymi akcesoriami systemu IRC. 13
