1 EN SŁUPY Z ROZŁĄCZNIKIEM NPS STEROWANYM RADIOWO DLA LINII NAPOWIETRZNYCH ŚREDNIEGO NAPIĘCIA kv Z PRZEWODAMI GOŁYMI 35, 50 i 70 mm 2 ORAZ NIEPEŁNOIZOLOWANYMI 50, 70 i 120 mm 2 W UKŁADZIE PŁASKIM I TRÓJKĄTNYM NA śerdziach WIROWANYCH, śn I BSW Opracowanie przeznaczone do realizacji prototypów Redakcja 1 Poznań, kwiecień 2008

2 EN WYKAZ PRODUCENTÓW I DYSTRYBUTORÓW MATERIAŁÓW UJĘTYCH W OPRACOWANIU 1. ABB Sp. z o.o Warszawa, ul. śegańska 1 tel. (0-22) fax. (0-22) hubert.krukowski@pl.abb.com 2. Centrum Zaopatrzenia Energetyki PAS Sp.j Zławieś Wielka, Czarnowo 31 k/bydgoszczy tel. (0-56) , , fax. (0-56) pas@cze-pas.com.pl 3. Przedsiębiorstwo Produkcji Strunobetonowych śerdzi Wirowanych WIRBET S.A Ostrów Wielkopolski, ul. Chłapowskiego 51 tel. (0-62) , fax (0-62) SprzedaŜ: tel. (0-62) , fax. (0-62) wirbet@wirbet.com.pl ODDZIAŁ W PILE: Piła, ul. Walki Młodych 108 tel. (0-67) , EN OPRACOWANIE I ROZPOWSZECHNIANIE KATALOGU ORAZ TABLIC ZWISÓW I NAPRĘśEŃ PRZEWODÓW ENERGOLINIA Spółka z o.o POZNAŃ, ul. Kramarska 26 Tel./fax (0-61) , Powielanie i rozpowszechnianie opracowania w formie graficznej i elektronicznej bez zgody biura autorskiego jest wzbronione.

3

4

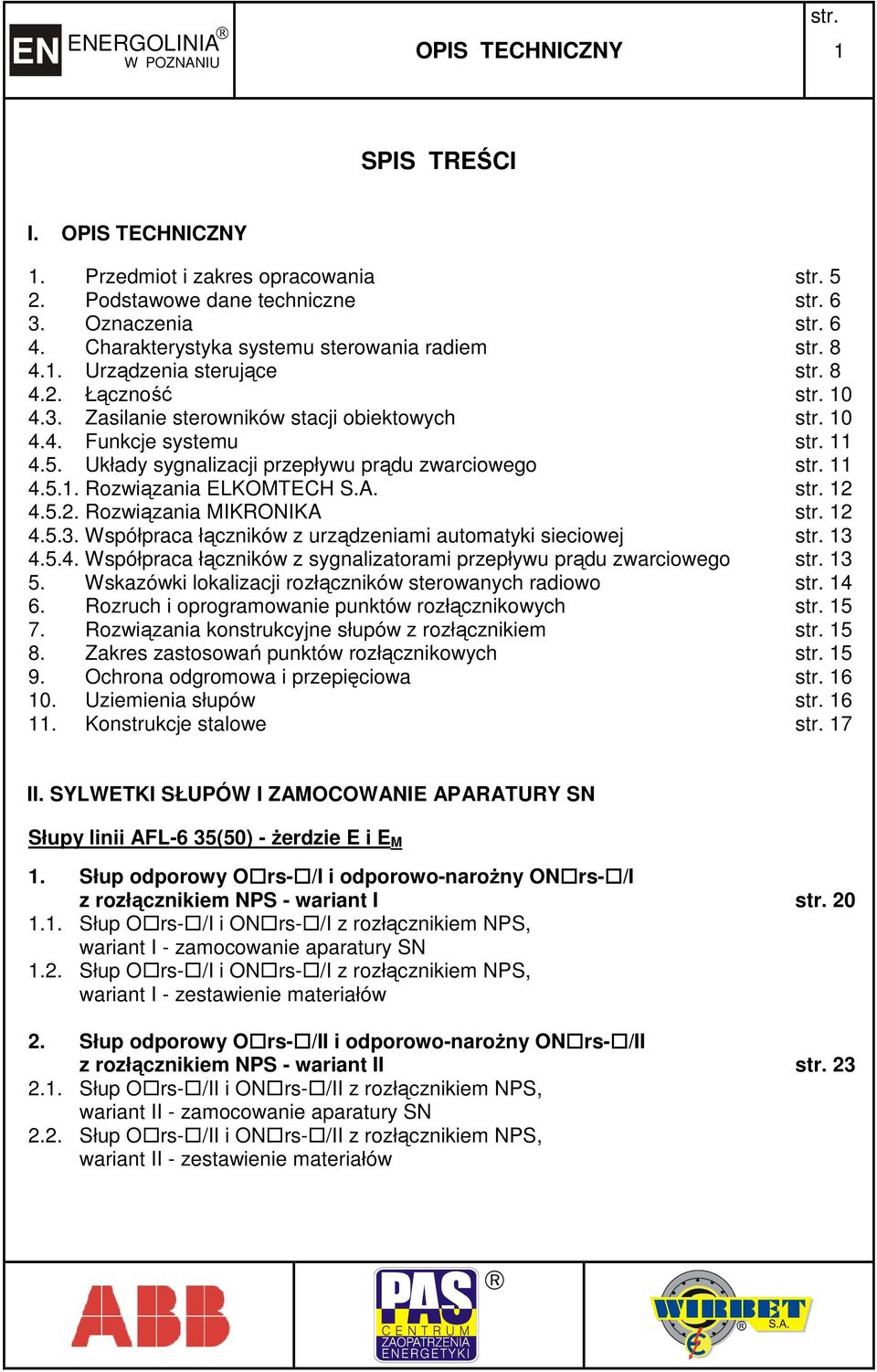

5 OPIS TECHNICZNY 1 SPIS TREŚCI I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 5 2. Podstawowe dane techniczne 6 3. Oznaczenia 6 4. Charakterystyka systemu sterowania radiem Urządzenia sterujące Łączność Zasilanie sterowników stacji obiektowych Funkcje systemu Układy sygnalizacji przepływu prądu zwarciowego Rozwiązania ELKOMTECH S.A Rozwiązania MIKRONIKA Współpraca łączników z urządzeniami automatyki sieciowej Współpraca łączników z sygnalizatorami przepływu prądu zwarciowego Wskazówki lokalizacji rozłączników sterowanych radiowo Rozruch i oprogramowanie punktów rozłącznikowych Rozwiązania konstrukcyjne słupów z rozłącznikiem Zakres zastosowań punktów rozłącznikowych Ochrona odgromowa i przepięciowa Uziemienia słupów Konstrukcje stalowe 17 II. SYLWETKI SŁUPÓW I ZAMOCOWANIE APARATURY SN Słupy linii AFL-6 35(50) - Ŝerdzie E i E M 1. Słup odporowy O rs- /I i odporowo-naroŝny ON rs- /I z rozłącznikiem NPS - wariant I Słup O rs- /I i ON rs- /I z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN 1.2. Słup O rs- /I i ON rs- /I z rozłącznikiem NPS, wariant I - zestawienie materiałów 2. Słup odporowy O rs- /II i odporowo-naroŝny ON rs- /II z rozłącznikiem NPS - wariant II Słup O rs- /II i ON rs- /II z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN 2.2. Słup O rs- /II i ON rs- /II z rozłącznikiem NPS, wariant II - zestawienie materiałów

6 OPIS TECHNICZNY 2 Słupy linii AFL-6 70(50) - Ŝerdzie E i E M - trójkątny układ przewodów 3. Słup odporowy O rs- /I i odporowo-naroŝny ON rs- /I z rozłącznikiem NPS - wariant I Słup O rs- /I i ON rs- /I z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN 3.2. Słup O rs- /I i ON rs- /I z rozłącznikiem NPS, wariant I - zestawienie materiałów 4. Słup odporowy O rs- /II i odporowo-naroŝny ON rs- /II z rozłącznikiem NPS - wariant II Słup O rs- /II i ON rs- /II z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN 4.2. Słup O rs- /II i ON rs- /II z rozłącznikiem NPS, wariant II - zestawienie materiałów 5. Słup odporowy Op11rs- /I i odporowo-naroŝny ONp11rs- /I z rozłącznikiem NPS - wariant I Słup Op11rs- /I i ONp11rs- /I z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN 5.2. Słup Op11rs- /I i ONp11rs- /I z rozłącznikiem NPS, wariant I - zestawienie materiałów 6. Słup odporowy Op11rs- /II i odporowo-naroŝny ONp11rs- /II z rozłącznikiem NPS - wariant II Słup Op11rs- /II i ONp11rs- /II z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN 6.2. Słup Op11rs- /II i ONp11rs- /II z rozłącznikiem NPS, wariant II - zestawienie materiałów Słupy linii AFL-6 70(50) - Ŝerdzie E i E M - płaski układ przewodów 7. Słup odporowy O rs- /I i odporowo-naroŝny ON rs- /I z rozłącznikiem NPS - wariant I Słup O rs- /I i ON rs- /I z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN 7.2. Słup O rs- /I i ON rs- /I z rozłącznikiem NPS, wariant I - zestawienie materiałów 8. Słup odporowy O rs- /II i odporowo-naroŝny ON rs- /II z rozłącznikiem NPS - wariant II Słup O rs- /II i ON rs- /II z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN 8.2. Słup O rs- /II i ON rs- /II z rozłącznikiem NPS, wariant II - zestawienie materiałów

7 OPIS TECHNICZNY 3 9. Słup odporowy Op21rs- /I i odporowo-naroŝny ONp21rs- /I z rozłącznikiem NPS - wariant I Słup Op21rs- /I i ONp21rs- /I z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN 9.2. Słup Op21rs- /I i ONp21rs- /I z rozłącznikiem NPS, wariant I - zestawienie materiałów 10. Słup odporowy Op21rs- /II i odporowo-naroŝny ONp21rs- /II z rozłącznikiem NPS - wariant II Słup Op21rs- /II i ONp21rs- /II z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN Słup Op21rs- /II i ONp21rs- /II z rozłącznikiem NPS, wariant II - zestawienie materiałów Słupy linii PAS 50, 70, płaski układ przewodów 11. Słup odporowy O rs- i odporowo-naroŝny ON rs- z rozłącznikiem NPS Słup O rs- i ON rs- z rozłącznikiem NPS, - zamocowanie aparatury SN Słup O rs- i ON rs- z rozłącznikiem NPS, - zestawienie materiałów 12. Słup odporowy Oprs- /18 i odporowo-naroŝny ONp1rs- /18 z rozłącznikiem NPS Słup odporowy Oprs- /18 i odporowo-naroŝny ONp1rs- /18 z rozłącznikiem NPS - zamocowanie aparatury SN Słup odporowy Oprs- /18 i odporowo-naroŝny ONp1rs- /18 z rozłącznikiem NPS - zestawienie materiałów Słupy linii AFL-6 35(50)70 - Ŝerdzie śn 13. Słup odporowy Ors- /śn/i z rozłącznikiem NPS - wariant I Słup Ors- /śn/i z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN Słup Ors- /śn/i z rozłącznikiem NPS, wariant I - zestawienie materiałów 14. Słup odporowy Ors- /śn/ii z rozłącznikiem NPS - wariant II Słup Ors- /śn/ii z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN Słup Ors- /śn/ii z rozłącznikiem NPS, wariant II - zestawienie materiałów

8 OPIS TECHNICZNY 4 Słupy linii AFL-6 70(50) - Ŝerdzie BSW 15. Słup odporowy Ors- /BSW/I z rozłącznikiem NPS - wariant I Słup Ors- /BSW/I z rozłącznikiem NPS, wariant I - zamocowanie aparatury SN Słup Ors- /BSW/I z rozłącznikiem NPS, wariant I - zestawienie materiałów 16. Słup odporowy Ors- /BSW/II z rozłącznikiem NPS - wariant II Słup Ors- /BSW/II z rozłącznikiem NPS, wariant II - zamocowanie aparatury SN Słup Ors- /BSW/II z rozłącznikiem NPS, wariant II - zestawienie materiałów III. ELEMENTY ZWIĄZANE 1. Dobór rozłącznika NPS Napęd ze sterowaniem i zabezpieczeniami. Punkt jednorozłącznikowy Napęd ze sterowaniem i zabezpieczeniami. Węzeł wielorozłącznikowy. śerdzie E i E M Napęd ze sterowaniem i zabezpieczeniami. Węzeł wielorozłącznikowy. śerdzie śn i BSW Napęd ze sterowaniem i zabezpieczeniami - zestawienie materiałów Połączenia elektryczne układu sterowania Zamocowanie zwodu odgromowego Zamocowanie anteny do zwodu odgromowego Zamocowanie anteny do Ŝerdzi słupa Zamocowanie anteny do masztu antenowego Zamocowanie anteny do masztu antenowego - zestawienie materiałów Zamocowanie i dobór ograniczników przepięć Uziom i połączenie uziemienia. śerdzie E i E M Uziom i połączenie uziemienia. śerdzie śn i BSW Połączenie uziemienia przekładnika napięciowego Przykłady zamocowania rozłącznika z przekładnikami prądowymi WyposaŜenie skrzynki SBi Zamocowanie wskaźników napięcia VisiVolt TM Strunobetonowe Ŝerdzie wirowane typu E Strunobetonowe Ŝerdzie wirowane typu E M śerdzie Ŝelbetowe typu śn 95

9 OPIS TECHNICZNY 5 I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania są słupy z Ŝerdzi wirowanych, śn i BSW z rozłącznikiem NPS sterowanym radiowo, dla napowietrznych linii średniego napięcia kv z przewodami gołymi i niepełnoizolowanymi. Producentem zastosowanych rozłączników i napędów elektrycznych jest firma ABB. Słupy funkcyjne zawarte w niniejszym opracowaniu zaprojektowano w oparciu o albumy rozpowszechniane przez: - PTPiREE LSN 35(50) tom I, 2002r. LSN 35(50) tom IV LSN 70(50) tom V, 2002r. LSN 70(50) tom VIII LSN 70(50) tom I, 2008r. LSN 70(50) tom IV LSNi tom I, 2003r. LSNi tom IV - BSiPE Energoprojekt - Poznań S.A. LSN Tom 1, 1991r LSN Tom 3 LSN Tom 2, 1991r. LSN Tom 4 LSN-70/śN Tom 1, 1985r. LSN-70/śN Tom 2 - Album linii napowietrznych średniego napięcia kv z przewodami gołymi w układzie trójkątnym na Ŝerdziach wirowanych. Przewody o przekroju 35(50) mm 2. - Konstrukcje stalowe. - Album linii napowietrznych średniego napięcia kv z przewodami gołymi w układzie trójkątnym na Ŝerdziach wirowanych. Przewody o przekroju 70(50) mm 2. - Konstrukcje stalowe. - Album linii napowietrznych średniego napięcia kv z przewodami gołymi - 70 i 50 mm 2 na Ŝerdziach wirowanych. Układ przewodów płaski. - Konstrukcje stalowe. - Album linii napowietrznych średniego napięcia kv z przewodami niepełnoizolowanymi o przekrojach mm 2 w układzie płaskim na Ŝerdziach wirowanych. - Konstrukcje stalowe. - Linie napowietrzne kv. Album słupów dla przewodów AFL-6 35(50). - Konstrukcje stalowe słupów dla przewodów AFL-6 35(50). - Linie napowietrzne kv. Album słupów dla przewodów AFL-6 70(50). - Konstrukcje stalowe słupów dla przewodów AFL-6 70(50). - Linie napowietrzne średniego napięcia kv z przewodami AFL-6 70(50) na słupach betonowych śn. - Konstrukcje stalowe. Z uwagi na rozwiązania słupów podstawowych zawarte w albumach liniowych (dostosowane do I, II i III strefy zabrudzeniowej), naleŝy przy doborze rozłączników i ograniczników przepięć zwracać uwagę na ich przystosowanie do odpowiedniej strefy zabrudzeniowej wg zaleceń producenta.

10 OPIS TECHNICZNY 6 2. Podstawowe dane techniczne Napięcie znamionowe: - linii: 15 kv i 20 kv; - izolacji: 24 kv. Przewody robocze: - AFL-6 35 mm 2, AFL-6 50 mm 2, AFL-6 70 mm 2, - AALXSn 50, AALXSn 70, AALXSn 120, - AAsXSn 50, AAsXSn 70, AAsXSn 120, - SAX-W 50, SAX-W 70, SAX-W 120. Typ rozłącznika: - NPS 24. System sterowania radiowego: - rozwiązania ELKOMTECH S.A. i MIKRONIKA. Słupy podstawowe: - odporowe O, Op i odporowo-naroŝne ON, ONp wg albumów liniowych wymienionych w pkt. 1 Słupy rozłącznikowe: - odporowe Ors, Oprs i odporowo-naroŝne ONrs, ONprs; Typy Ŝerdzi: - wirowane typu E i E M długości 10,5; 12; 13,5 i 15 m; - Ŝelbetowe typu śn długości 10,5 i 12 m; - strunobetonowe typu BSW długości 12 i 14 m. Izolacja: - izolatory wiszące i stojące wg albumów liniowych. Strefy zabrudzeniowe: I, II, III. Strefy klimatyczne: W I, W II - obciąŝenia wiatrem; S I, S II, S III - obciąŝenia sadzią. 3. Oznaczenia Zamocowanie rozłączników rozwiązano w dwóch wariantach: - wariant I - na wierzchołku słupa, nad przewodami linii; - wariant II - pod przewodami linii. Oznaczenia słupów przyjęto zgodnie z ich funkcją oraz długością i nośnością konstrukcji wsporczej. Cyfry oznaczają długość i określają dopuszczalne obciąŝenie oraz wariant zamocowania rozłącznika, natomiast litery odnoszą się do funkcji słupa.

11 OPIS TECHNICZNY 7 Przykłady oznaczeń Konstrukcje i elementy stalowe oznaczono symbolami literowymi związanymi z nazwą konstrukcji lub elementu oraz liczbą charakteryzującą kolejną konstrukcję lub element, np. KOP - 1 Numer kolejny konstrukcji Konstrukcja do ogranicznika przepięć

12 OPIS TECHNICZNY 8 4. Charakterystyka systemu sterowania radiem Przedstawione w albumie systemy radiowego sterowania rozłącznikami słupowymi mogą współpracować z eksploatowanymi w Zakładach Energetycznych systemami wspomagania pracy dyspozytora np.: WindEx lub SYNDIS. Systemy te są zintegrowanymi systemami czasu rzeczywistego, wspomagającymi słuŝby energetyki. Pracują w konfiguracji serwer terminal z wykorzystaniem sieci komputerowej lub łączy szeregowych. Do systemu WindEx lub SYNDIS moŝna wprowadzić sygnały wielu rozwiązań technicznych instalacji telemechaniki, w tym sterowników słuŝących do sterowania łącznikami słupowymi. System sterowania radiem słuŝy do zdalnego nadzoru i sterowania rozproszonych urządzeń elektroenergetycznych zainstalowanych w napowietrznej sieci rozdzielczej SN (odłączniki, rozłączniki), których nadzorowanie za pomocą telemechaniki przewodowej jest nieekonomiczne. Zastosowanie systemu zapewnia sprawne prowadzenie przełączeń planowanych, szybką lokalizację uszkodzeń w sieci przyczyniając się do skrócenia czasu trwania wyłączeń awaryjnych. Przekładniki prądowe montowane na słupach z rozłącznikami, umoŝliwiają poprzez odpowiednie urządzenia automatyki sieciowej współpracę sterownika z automatyką SPZ stacji zasilającej i samoczynne odłączenie uszkodzonego fragmentu sieci. Części składowe systemu: W skład systemu sterowania radiowego wchodzą dwie grupy urządzeń: a) Urządzenia dyspozytorskie - zainstalowane w Rejonowej Dyspozycji Ruchu, za pomocą których dokonuje się nadzoru i sterowania łącznikami, b) Urządzenia sterujące - zainstalowane na słupach linii SN, które sterują napędami elektrycznymi łączników oraz współpracują z lokalnymi układami zabezpieczeń i układami automatyki sieciowej. Urządzenia dyspozytorskie wchodzą w skład instalacji systemu wspomagania pracy dyspozytora kaŝdego RDR i nie są objęte zakresem niniejszego opracowania Urządzenia sterujące Aparatura produkcji ELKOMTECH S.A. Sterownik Ex-SIMON_MT Dzięki zastosowaniu izolowanej termicznie, przeciwbryzgowej obudowy (o wym. 830x605x280 mm) z nierdzewnej blachy, moŝe być instalowany bezpośrednio na słupie. Z systemem wspomagania pracy dyspozytora łączy się za pomocą łącza radiowego (trunking, MOBITEX) lub sieci komórkowej (GSM/GPRS). WyposaŜony jest w zasilacz 24 VDC z podtrzymaniem bateryjnym o wydajności ciągłej 1 A i chwilowej do 16 A. Posiada 16 impulsowych wyjść sterowniczych podzielonych na dwie grupy po 8 wyjść oraz 32 wejścia sygnalizacyjne podzielona na dwie grupy po 16 wejść. Urządzenie posiada moŝliwość sterowania max czterema napędami elektrycznymi.

13 OPIS TECHNICZNY 9 Zasilanie napędów elektrycznych UEMC50 rozłącznika NPS ze sterownika przewidziano kablem YKY, którego przekrój naleŝy przyjmować w zaleŝności od odległości sterownika do sterowanego napędu, zgodnie z doborem JeŜeli odległość napędu UEMC50 od sterownika przekracza 20 m, napęd musi posiadać własne źródło zasilania - akumulatory, a ze sterownika naleŝy prowadzić kabel YKY4x1,5 do ich doładowywania. Telemechanika Ex-ML Ex-ML jest telemechaniką o bardzo małych wymiarach i elastycznej konfiguracji. Ma ona charakter modułowy. Pojedyncze moduły mieszczą się w typowych niewielkich obudowach. Telemechanika Ex-ML składa się z modułu nadrzędnego np. Ex-ML_NG, który prowadzi łączność z centrum nadzoru, zbiera dane z modułów usługowych, odczytuje sygnalizację i przekazuje polecenia sterownicze, oraz modułów z nim współpracujących np. Ex-ML_CMB, który realizuje odczyt sygnalizacji i pośredniczy w wykonaniu sterowań impulsowych (5 sygn., 3 ster.), Ex-ML_PS24 - zasilanie modułów, Ex-ML_NBAS - realizuje automatykę sieciową. Moduły te umieszcza się na szynie DIN montowanej w szafach sterowniczych lub szafach napędów elektrycznych (w UEMC50 L5, H5 - max 2 kpl.) Głównym medium transmisyjnym jest radiowa sieć trunkingowa, ale łączność z jednostką nadrzędną moŝe odbywać się równieŝ poprzez sieć radiową MOBITEX lub sieć telefoniczną GSM/GPRS Aparatura produkcji MIKRONIKA Stacja obiektowa SO-4 Wykonana w postaci metalowej szafy o wymiarach 700x520x370mm zawieszonej na słupie, posiada moŝliwość sterowania max czterema napędami elektrycznymi. Sterownik SO1-LTUP Wykonany jest w postaci modułu o wymiarach 56x178x220mm umoŝliwiającego sterowanie jednym napędem, przystosowanego do wbudowania w szafę napędu elektrycznego łącznika (w UEMC50 L5, H5 - max 2 szt.). W przypadku obu sterowników łączność z systemem dyspozytorskim prowadzona jest za pomocą radiotelefonu trunkingowego. Zasilanie napędów elektrycznych UEMC50 rozłącznika NPS ze stacji obiektowej SO-4 przewidziano kablem YKY, którego przekrój naleŝy przyjmować w zaleŝności od odległości SO-4 do sterowanego napędu, zgodnie z doborem JeŜeli odległość napędu UEMC50 od stacji obiektowej przekracza 20 m, napęd musi posiadać własne źródło zasilania - akumulatory, a ze sterownika naleŝy prowadzić kabel YKY4x1,5 do ich doładowywania.

14 OPIS TECHNICZNY 10 Sterowanie większą liczbą rozłączników ze stacji obiektowej SO-4 lub sterownika Ex-SIMON_MT moŝe być wykonane w układzie: gwiaździstym, w którym zasilanie kaŝdego napędu odbywa się bezpośrednio z szafy sterowniczej, mieszanym, w którym część napędów zasilana jest z sąsiednich napędów, a część bezpośrednio z szafy sterowniczej. Do wszystkich urządzeń sterowniczych (zarówno wbudowanych w napędy jak i oddzielnych) naleŝy przewidywać skrzynki bezpiecznikowe SBi (wyposaŝenie - 91). Zamocowanie napędów ze sterowaniem i zabezpieczeniami oraz rozprowadzenie kabli do ich sterowania i zasilania pokazano na Łączność Do łączności między ośrodkami dyspozytorskimi (RDR) a zespołami sterującymi rozproszonymi w terenie wykorzystana jest najczęściej sieć trunkingowa, pokrywająca obszar danego Zakładu Energetycznego. MoŜliwe są równieŝ inne środki transmisji takie, jak łącza radiowe w kanale otwartym lub systemy GPS/GPRS. Zastosowana w opracowaniu telemechanika spełnia te wymagania. Do odbioru i wysyłania sygnału radiowego w stacji obiektowej słuŝą anteny zainstalowane na słupach rozłącznikowych. Przewiduje się stosowanie anten kierunkowych lub dookólnych w zaleŝności od stopnia pokrycia terenu i poziomu sygnału sieci trunkingowej. Zastosowanie anten kierunkowych ma uzasadnienie w miejscach o niŝszym poziomie sygnału. Zwraca się uwagę na fakt, Ŝe antena musi być objęta strefą ochrony zwodu odgromowego lub przewodów SN (30 ). Na kartach elementów związanych przedstawiono przykładowo sposoby mocowania anteny dookólnej Model CX 70 cm na pasmo MHz oraz anteny kierunkowej AK7 na pasmo MHz i anteny kierunkowej VPol LogPer na pasmo MHz, na słupach pod przewodami linii oraz, jako rozwiązanie alternatywne dla terenów o niskim poziomie sygnału sieci trunkingowej, na wierzchołku słupa Zasilanie sterowników stacji obiektowych Źródło zasilania prądem stałym 24V stanowi zasilacz doładowujący baterię akumulatorów bezobsługowych o napięciu 2x12V. Źródłem napięcia do zasilacza moŝe być transformator SN/0,23kV zawieszony bezpośrednio na słupie rozłącznikowym (rozwiązanie przedstawione w albumie) lub sieć elektroenergetyczna niskiego napięcia znajdująca się w pobliŝu. NaleŜy zwrócić uwagę, aby transformator podłączyć do sieci SN od strony zasilania podstawowego oraz na to, aby uziemić jeden z jego biegunów nn. Połączenie uziemienia moŝna wykonać bezpośrednio na zaciskach nn transformatora (wg 89) lub w skrzynce SBi albo w szafce sterowniczej. Akumulatory stanowią podstawowe zasilanie dla napędów elektrycznych oraz awaryjne dla elektroniki, w przypadku zaniku napięcia doładowującego akumulatory. Bateria umoŝliwia poprawną pracę stacji przez czas 10 do 24 godzin od momentu zaniku napięcia doładowującego (w zaleŝności od ilości wykonanych w tym czasie przełączeń).

15 OPIS TECHNICZNY Funkcje systemu System sterowania, w skład którego wchodzą wymienione powyŝej urządzenia sterujące, realizuje następujące funkcje: - przesyłanie na Ŝądanie aktualnego stanu elementów nadzorowanych przez urządzenia sterujące, - przesyłanie rozkazów ZAŁĄCZ, WYŁĄCZ do urządzeń wykonawczych, - przesyłanie potwierdzeń wykonanych rozkazów, - przesyłanie do stacji dyspozytorskich innych informacji na temat nadzorowanego obiektu (informacji o zwarciach, zakłóceniach, braku ładowania baterii akumulatorów itp.), - automatyczna (czasowa) kontrola łącza radiowego. Informacje przesyłane pomiędzy stacjami dyspozytorskimi, a zespołami sterującymi kodowane są cyfrowo (z zabezpieczeniami), uniemoŝliwiając błędne zadziałanie urządzeń i wystąpienie jakichkolwiek przekłamań. Przy wykorzystaniu łączności radiowej wszystkie zmiany w nadzorowanych obiektach sieciowych przesyłane są natychmiast bezpośrednio do systemu wspomagania pracy dyspozytora w RDR lub terminalu MX dyspozytora (informacja znakowa), jeŝeli w RDR nie ma systemu wspomagania. Aktualizacja stanu urządzeń sieciowych objętych systemem sterowania w danej RDR moŝe być zainicjowana przez dyspozytora, a zasadniczo odbywa się samoczynnie z zadaną przez uŝytkownika częstotliwością. Szeroki asortyment urządzeń wchodzących w skład systemu sterowania radiowego umoŝliwia: - sterowanie łącznikami usytuowanymi w odległości do 300 m od zespołu sterującego, - stosowanie praktycznie dowolnej liczby sterowanych urządzeń przy wykorzystaniu jednego kanału radiowego, - zastosowanie przy rozłącznikach przekładników prądowych lub sygnalizatorów zwarć pozwalających na zdalną identyfikację drogi przepływu prądu zwarciowego z określeniem rodzaju zwarcia (doziemne, międzyfazowe) i współpracujących ze specjalistycznymi zabezpieczeniami i układami automatyki Układy sygnalizacji przepływu prądu zwarciowego System sterowania radiowego łącznikami słupowymi stwarza moŝliwość stosowania najprostszej metody ograniczania czasu lokalizacji awarii w liniach SN. W tym przypadku jednak lokalizacja zwarcia odbywa się w dalszym ciągu metodą prób i błędów, tyle Ŝe znacznie szybciej i bez udziału pogotowia energetycznego. Zastosowanie układu sygnalizacji przepływu prądu zwarciowego, umoŝliwia uzyskanie informacji o przepływie prądu zwarciowego a tym samym automatyczną lokalizację miejsca zwarcia. Usunięcie awarii polega wtedy na odłączeniu (np. drogą radiową) uszkodzonego fragmentu linii i załączeniu w GPZ części linii nieuszkodzonej. Dzięki zastosowaniu urządzeń do automatyzacji sieci SN cały proces moŝe odbywać się automatycznie bez udziału dyspozytora.

16 OPIS TECHNICZNY Rozwiązania ELKOMTECH S.A. Wymienione funkcje w rozwiązaniach technicznych proponowanych przez firmę ELKOMTECH S.A. spełnia moduł automatyki sieciowej Ex-ML_NBAS, który słuŝy do wykrywania prądu zwarciowego w linii średniego napięcia i otwarcia rozłącznika słupowego podczas cyklu SPZ. Moduły Ex-ML_NBAS przystosowane do sterowania jednym napędem, mogą być zainstalowane w szafie sterownika Ex-SIMON_MT (max 3 szt.) lub szafie napędu elektrycznego UEMC50 L5, H5 (max 2 szt.) System mikroprocesorowy Ex-ML_NBAS kontroluje przepływ prądu trzech faz w linii poprzez przekładniki prądowe. Na bieŝąco śledzi symetrię prądów fazowych (wykrywa doziemienia) oraz dyskryminuje prąd udarowy występujący podczas załączania linii. Po wykryciu prądu zwarciowego urządzenie wysyła informacje do telemechaniki i oczekuje na cykl SPZ. Otwarcie rozłącznika następuje w pierwszym lub kolejnym cyklu SPZ zaprogramowanym uprzednio w urządzeniu. Zakres pomiarowy prądu I o moŝe wynosić 50% lub 10% zakresu dla prądów fazowych i jest programowany przez uŝytkownika. NaleŜy tu brać pod uwagę sposób pracy punktu neutralnego sieci SN, prąd pojemnościowy danej linii lub odpływu oraz przyjąć odpowiedni współczynnik bezpieczeństwa. Programowanie urządzenia odbywa się lokalnie przewodowo przez port RS 232 z dołączonego modułu ML-Config i komputera przenośnego z zainstalowanym oprogramowaniem umoŝliwiającym konfigurowanie modułów ML Rozwiązania MIKRONIKA Do współpracy z układem sterowania radiowego produkcji MIKRONIKA zastosowano urządzenie do automatyzacji napowietrznych sieci średnich napięć - przekaźnik zabezpieczający MIROD-1 - produkcji Instytutu Energetyki w Warszawie. Przekaźnik MIROD-1 przeznaczony jest do zabezpieczenia odcinka linii odpływowej SN lub ciągu głównego sieci SN. Do wykrywania zwarć doziemnych wykorzystywana jest składowa zerowa uzyskiwana z układu Holmgreena. Przekaźnik MIROD-1 posiada m.in.: - zabezpieczenie nadmiarowo-prądowe czasowe od zwarć międzyfazowych, - zabezpieczenia nadmiarowo-prądowe od zwarć doziemnych, - przekaźnik nadmiarowo-prądowy blokady otwierania łącznika z nadmiernym prądem, - układ zliczający zadziałania zabezpieczeń, który po nastawionej liczbie zadziałań powoduje otwarcie łącznika w przerwie beznapięciowej oraz pobudzenie komunikacji zewnętrznej. Ilość zliczanych zadziałań zabezpieczeń (nastawiana) wynosi 2 lub 3. Oznacza to, Ŝe łącznik moŝe być otwarty najwcześniej w drugiej przerwie beznapięciowej SPZ. Programowanie urządzenia moŝe odbywać się przy wykorzystaniu łącza bezprzewodowego w wolnej częstotliwości 433 MHz i komputera przenośnego z odpowiednim oprogramowaniem. Jeśli zablokujemy funkcję automatycznego otwierania rozłącznika, to urządzenie pełni funkcję sygnalizatora przepływu prądu zwarciowego. Przekaźnik MIROD-1 przystosowany jest do sterowania jednym napędem, przewidziany do wmontowania w napęd UEMC50 L5, H5 (max 1 szt.).

17 OPIS TECHNICZNY Współpraca łączników z urządzeniami automatyki sieciowej System mikroprocesorowy urządzenia automatyki sieciowej umieszczonego w szafie sterownika lub szafie napędu elektrycznego łącznika, poprzez przekładniki prądowe, kontroluje przepływ prądów w trzech fazach linii. Na bieŝąco śledzi symetrie prądów fazowych (wykrywa zwarcia doziemne) oraz dyskryminuje prąd udarowy występujący podczas załączania linii. Wartość prądu rozruchowego dla członu pomiarowego ustalana jest przez uŝytkownika, przy czym naleŝy tu brać pod uwagę układ pracy punktu neutralnego sieci, wartość prądu zwarciowego sieci i linii oraz przyjąć odpowiedni współczynnik bezpieczeństwa. Po wykryciu prądu zwarciowego system mikroprocesorowy automatyki sieciowej wysyła drogą radiową do systemu operacyjnego telemechaniki odpowiednią informację o zaistniałym zdarzeniu i oczekuje na cykl SPZ. Automatyka zabezpieczeniowa w rozdzielni SN stacji realizuje wyłączenie uszkodzonej linii w odpowiednio zaprogramowanym cyklu SPZ Współpraca łączników z sygnalizatorami przepływu prądu zwarciowego Układy sterujące napędami łączników umoŝliwiają współpracę z sygnalizatorami zwarć. W opracowaniu alternatywnie zastosowano sygnalizator przepływu prądu zwarciowego typu SZN-1 produkcji firmy SOFTIN. Przeznaczony jest on do lokalizacji zwarć doziemnych i międzyfazowych, występujących w sieciach średniego napięcia - kompensowanych z automatyką AWSC i w sieciach z izolowanym lub uziemionym przez rezystor punktem neutralnym. Lokalizacja miejsca uszkodzenia w napowietrznych odcinkach sieci energetycznej średniego napięcia następuje w oparciu o pomiar natęŝenia pola magnetycznego występującego w odległości kilku metrów od przewodów nadzorowanej linii. Zestaw sygnalizatora stanowi połączenie czujnika pola magnetycznego z układem pomiarowym, z którego jest otrzymywany sygnał w postaci zadziałania bezprądowych styków przekaźnika, przeznaczony do sterowania obwodów zewnętrznych. Czujnik, wykrywający nagłe zmiany pola magnetycznego powstałe z powodu zwarcia doziemnego lub międzyfazowego, jest montowany kilka metrów pod linią i łączony przewodem z układem pomiarowym. Warunkiem prawidłowego działania sygnalizatora w miejscu jego zainstalowania jest spełnienie zaleŝności na sygnał rozruchu (próg zadziałania). Nastawa powinna uwzględniać ponadto spodziewane skoki prądów obciąŝenia, które nie mają być zauwaŝone przez sygnalizator. W skład zestawu wchodzą: - czujnik pomiarowy pola magnetycznego wraz z przewodem koncentrycznym w pancerzu ochronnym o długości 8m (na Ŝyczenie - zamontowany na wysięgniku), - sygnalizator, - lampki (w ramach wyposaŝenia dodatkowego): stroboskopowa lub LED. Czujnik pomiarowy w obudowie zaopatrzonej w daszek, naleŝy zamocować na sztywno na wysięgniku z materiału niemagnetycznego, dostarczanym wraz z sygnalizatorem. Czujnik zaleca się montować w odległości ok. 5m pod przewodami linii, zapewniając jak największą odległość od źródeł pola magnetycznego np. transformatora SN/nN i przewodów nn. Obudowę, wraz z daszkiem, montować tak, aby oś poprowadzona wzdłuŝ jej wymiaru 60mm, była prostopadła do przewodów linii.

18 OPIS TECHNICZNY 14 Sygnalizator naleŝy montować w szafie napędu UEMC50 L5, H5 (max 1 szt.). Do listwy zaciskowej sygnalizatora podpiąć kabel czujnika, który jest poprowadzony w dodatkowej osłonie ochronnej. Zewnętrzną sygnalizację optyczną - lampki montować w dowolnym, dogodnym miejscu. Sygnalizator jest oferowany w dwóch wykonaniach: SZN-1 - zasilanie zewnętrzne 24V DC, SZN-2 - zasilanie z wewnętrznej baterii litowej 3,6V lub/i ze źródła zewnętrznego 24V DC. 5. Wskazówki lokalizacji rozłączników sterowanych radiowo Zasadniczo rozłączniki sterowane drogą radiową naleŝy instalować w miejsce istniejących łączników z napędem ręcznym, posiadających istotne znaczenie w procesach: usuwania awarii, dokonywania przełączeń planowych i awaryjnych. Rozłączniki te winny być stosowane w liniach magistralnych, punktach stałego podziału sieci oraz na początku odgałęzień o znacznej długości, zasilających większą liczbę stacji. Nie ogranicza się liczby rozłączników włączonych szeregowo do sieci, licząc od strony stacji zasilającej. Uwaga ta nie dotyczy jednak aparatów wyposaŝonych w automatykę wykrywania prądów zwarciowych Ex-ML_NBAS lub MIROD-1. W tym przypadku takie usytuowanie odłączników ma uzasadnienie tylko wtedy, jeŝeli w sieci SN stosowana jest automatyka 3-krotnego SPZ i między punktami zainstalowania tych rozłączników w linii istnieje znacząca liczba odbiorników. W sieciach kompensowanych z automatyką AWSCz naleŝy wykorzystać efekt kompensacji i samoczynne otwarcie łącznika winno następować w drugiej przerwie beznapięciowej. W sieciach izolowanych i uziemionych przez rezystor problem ten naleŝy rozpatrywać indywidualnie. Przy lokalizacji rozłączników sterowanych drogą radiową w sieci, naleŝy brać pod uwagę następujące czynniki: - schemat sieci dla układów zasilania podstawowego, jak i innych przewidywanych układów zasilania, - zakres i częstość przełączeń ruchowych związanych z koniecznością zapewnienia ciągłości zasilania, - stan techniczny i awaryjność poszczególnych fragmentów sieci (w liniach o duŝej awaryjności liczba łączników winna być odpowiednio większa), - waŝność (kategoria) odbiorcy i skutki wynikające z nieplanowanej przerwy w zasilaniu, - obciąŝenie szczytowe linii lub odgałęzienia oraz czas jego trwania (zuŝycie energii przez odbiorcę), - odległość punktu odłącznikowego od siedziby pogotowia energetycznego, warunki dojazdu i zasięg propagacji fal radiowych urządzenia sterującego (ukształtowanie terenu). Lokalizacja rozłączników wraz z systemem sterowania drogą radiową winna być dokonywana w sposób kompleksowy dla całej sieci napowietrznej zasilanej z danej rozdzielni średniego napięcia z uwzględnieniem przytoczonych powyŝej czynników. Przy jej realizacji naleŝy uwzględniać doświadczenia i sugestie właściwych terenowo słuŝb eksploatacyjnych i dyspozytorskich szczególnie w zakresie: waŝności odbiorców, liczby i czasu trwania oraz rozległości awarii, prowadzonych i przewidywanych przełączeń sieciowych, rozbudowy sieci itp.

19 OPIS TECHNICZNY 15 W przypadkach uzasadnionych, celem optymalizacji układu sterowania, zaleca się przeprowadzić uproszczoną analizę porównawczą wskaźników ekonomicznych róŝnych wariantów rozmieszczenia rozłączników w sieci. W analizie tej, jako ekonomiczne kryterium porównawcze, przyjmuje się koszty roczne zakłóceń w linii, spowodowane wyłączeniami awaryjnymi. W rachunku kosztów rocznych zakłóceń uwzględnia się następujące składniki: - koszty niedostarczanej odbiorcom energii od chwili awaryjnego wyłączenia do chwili przywrócenia zasilania, - koszty robocizny i transportu przy lokalizacji i eliminacji uszkodzenia linii, - koszty inwestycyjne zakupu i zainstalowania rozłączników wraz z systemem sterowania, - koszty eksploatacyjne systemu sterowania. Wyznaczone koszty roczne zakłóceń winny wskazać najbardziej korzystny dla danej sieci wariant dotyczący liczby i lokalizacji rozłączników sterowanych drogą radiową. 6. Rozruch i oprogramowanie punktów rozłącznikowych Ostateczny montaŝ i rozruch urządzeń sterujących w punktach rozłącznikowych winien być wykonany przez producenta proponowanej aparatury - ABB, Elkomtech, MIKRONIKA lub specjalistyczne przedsiębiorstwa. W ramach tych prac naleŝy dokonać sprawdzenia poprawności połączeń i współpracy poszczególnych zespołów, a takŝe wykonać specjalistyczne oprogramowanie dla zespołu sterującego punktu rozłącznikowego wraz z przynaleŝną automatyką sieciową (Ex-ML_NBAS lub MIROD-1) oraz uzupełnić oprogramowanie systemu wspomagania dyspozytora w RDR. Oprogramowanie automatyk sieciowych musi uwzględniać rzeczywiste parametry sieci SN. 7. Rozwiązania konstrukcyjne słupów z rozłącznikami Słupy z rozłącznikami sterowanymi radiowo, ujęte w niniejszym opracowaniu, przewidziano dla linii z przewodami AFL-6 35, 50, 70 mm 2 oraz z przewodami niepełnoizolowanymi 50, 70 i 120 mm 2. Przedmiotowe słupy rozwiązano w oparciu o podstawowe słupy odporowe i odporowonaroŝne z typizacyjnych albumów wyszczególnionych w pkt. 1 opisu, z wariantowym zamocowaniem rozłączników na wierzchołku słupa (wariant I) oraz pod przewodami linii (wariant II). Dla wszystkich słupów przewody zawieszone są za pomocą łańcuchów odciągowych. 8. Zakres zastosowań punktów rozłącznikowych Słupy z rozłącznikami przewidziane są do sekcjonowania linii i odłączania odgałęzień od linii głównej. Słupy wyposaŝone są w urządzenia sterujące napędami elektrycznymi rozłączników, a takŝe mogą posiadać układ sygnalizacji przepływu prądów zwarciowych i automatykę pozwalającą na odłączanie uszkodzonej linii we współpracy z automatyką SPZ stacji zasilającej. W zaleŝności od potrzeb eksploatacyjnych moŝna stosować rozwiązanie wg wariantu I, z rozłącznikiem na wierzchołku słupa, które jest proste i bardziej przejrzyste, ale moŝe powodować awarie na skutek wywołania zwarć przez duŝe ptaki. Nie zaleca się stosowania tego rozwiązania na trasach przelotu tych ptaków. Rozwiązanie wg wariantu II czyli zamocowanie aparatu pod przewodami linii jest znacznie korzystniejsze pod względem eksploatacyjnym. Lokalizacja słupów funkcyjnych powinna uwzględniać łatwy dostęp (dojazd) do takiego słupa.

20 OPIS TECHNICZNY Ochrona odgromowa i przepięciowa Ochronę odgromową i przepięciową słupów z rozłącznikami naleŝy wykonywać zgodnie z PN-E :1998 oraz opracowaniem PTPiREE pt.: Ochrona sieci elektroenergetycznych od przepięć. Wskazówki wykonawcze z 2005 r. W przypadku anten montowanych na wierzchołku słupa do ich ochrony od bezpośrednich wyładowań atmosferycznych przewidziano zwód odgromowy. Od przepięć indukowanych aparatura łączeniowa i sterownicza chroniona będzie ogranicznikami przepięć, zainstalowanymi po stronie SN oraz po stronie 230V w skrzynce SBi i szafach sterowniczych. Sposób zamocowania ograniczników przepięć SN w zaleŝności od typu słupa pokazano na rysunkach zamocowania aparatury SN. Przykłady doboru ograniczników przepięć dla poszczególnych napięć sieci SN z izolowanym punktem neutralnym lub kompensacją prądu ziemnozwarciowego i nieznanym czasem wyłączenia zwarcia oraz szczegóły montaŝowe przedstawiono w części III na 86. Dobór uwzględnia ograniczniki przepięć z zalecanym prądem wyładowczym 10 ka i przeznaczone do stosowania w I, II i III strefie zabrudzeniowej. Dla sieci z punktem neutralnym uziemionym przez rezystor i znanym czasem wyłączenia zwarć doziemnych, doboru ograniczników przepięć naleŝy dokonywać w oparciu o zalecenia producenta. 10. Uziemienia słupów W chwili opracowywania katalogu brak jest w kraju obowiązujących aktów prawnych w zakresie ochrony przeciwporaŝeniowej w urządzeniach elektroenergetycznych powyŝej 1 kv. Z tego względu ochronę przeciwporaŝeniową i uziemienia ochronne słupów SN rozwiązano w oparciu o Rozporządzenie z dnia 8 października 1990 r. w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŝeniowej (Dz. Ust. RP z Nr 81, poz. 473) oraz aktualną wiedzę techniczną, zwracając uwagę na to, aby przy korzystaniu z opracowania sprawdzić obowiązujące aktualnie w tym zakresie akty prawne. Ww. rozporządzenie przestało obowiązywać ze względów formalnych wynikających ze zmiany Prawa Budowlanego. Ze względu na to, Ŝe kaŝdy punkt rozłącznikowy wyposaŝony jest w ograniczniki przepięć, jego uziom musi jednocześnie spełniać wymagania stawiane uziemieniom ochronnym i odgromowym. Uziemienia odgromowe uwzględniają wymagania zawarte w PN-E :1998 oraz w opracowaniu PTPiREE w Poznaniu z 2005 r. pt.: Ochrona sieci elektroenergetycznych od przepięć. Wskazówki wykonawcze. W przypadku uziemień ochronnych słupów w sieci SN z punktem neutralnym uziemionym przez rezystor naleŝy korzystać z wytycznych projektowania i doboru tych uziemień wydanych przez PTPiREE w 2000 r. Wymagania dotyczące uziemień ochronnych słupów linii SN z rozłącznikami, ze względu na ich usytuowanie i funkcję, wyszczególnione są w tablicach 1 i 2 ww. Rozporządzenia Ministra Przemysłu. Największe dopuszczalne napięcia dotykowe raŝeniowe, obliczone dla róŝnych czasów doziemienia, naleŝy przyjmować zgodnie z normą PN-E-05115:2002.

21 OPIS TECHNICZNY 17 Elementy uziemienia podstawowych konstrukcji słupów oraz elementy połączenia uziemienia do aparatów, ich napędów, szaf sterowniczych i ograniczników przepięć oraz konstrukcji dodatkowych ujęto na kartach niniejszego opracowania. Uziom naleŝy dobrać wg albumów PTPiREE. W przypadku ocynkowanych konstrukcji dodatkowo malowanych ze względu na agresywne środowisko, naleŝy do ograniczników przepięć przewidzieć dodatkowe połączenie od zacisku uziemiającego ogranicznika do zwodu uziemiającego. Uziemienia aparatów, ich napędów i ograniczników przepięć oraz konstrukcji wykonać bednarką uziemiającą podłączając ją do wspólnego zwodu uziemiającego słupa. Elementy uziemienia ochronnego malować zgodnie z normą tj. w pasy zielono-ŝółte, natomiast połączenia ograniczników przepięć ze zwodem uziemiającym malować na kolor niebieski. W przypadku instalowania ograniczników przepięć na słupach funkcyjnych z łącznikami, niezaleŝnie od zachowania dopuszczalnej wartości napięcia raŝeniowego, rezystancja uziemienia nie moŝe przekraczać 10 Ω. 11. Konstrukcje stalowe Konstrukcje stalowe słupów podstawowych zawierają albumy wyszczególnione w pkt. 1 opisu. Konstrukcje i elementy stalowe niezbędne do mocowania rozłącznika, napędu, szaf sterowniczych, przekładnika napięciowego, anteny oraz ograniczników przepięć i zwodu odgromowego a takŝe konstrukcje dodatkowe, ujęte są w zestawieniach niniejszego opracowania. Wszystkie elementy stalowe powinny być zabezpieczone przed korozją przez cynkowanie na gorąco, zgodnie z normą PN-93/E-04500, powłoką Z/Zn 70 dla konstrukcji i Z/Zn 52 dla elementów śrubowych. Po montaŝu konstrukcji na budowie, w środowiskach agresywnych, zaleca się dodatkowe malowanie farbami ochronnymi zgodnie z normą PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Część 5: Ochronne systemy malarskie. Wszystkie elementy stalowe naleŝy w sposób trwały oznakować przyjętymi oznaczeniami podanymi na rysunkach konstrukcyjnych. Gabaryty konstrukcji uwzględniają dopuszczalne odległości części pod napięciem do konstrukcji i elementów słupa zgodnie z normą PN-E :1998 tablica 12. Przy wykonywaniu połączeń przewodami SN, naleŝy zwracać uwagę na odstępy izolacyjne między przewodami a konstrukcjami. Minimalny odstęp izolacyjny powinien wynieść R min =22 cm. Dobór innych elementów, izolatorów i osprzętu wymaga odpowiedniego sprawdzenia i adaptacji.

22 EN

23 EN II. SYLWETKI SŁUPÓW I ZAMOCOWANIE APARATURY SN

24 EN

25 EN III. ELEMENTY ZWIĄZANE

26 SŁUP O rs- /I i ON rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I AFL-6 35(50) śerdzie E 20 Uwagi: 1. Zamocowanie aparatury SN Zamocowanie i dobór pozostałych elementów słupa wg kart elementów związanych Zestawienie materiałów - 22

27 SŁUP O rs- /I i ON rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I - ZAMOCOWANIE APARATURY SN AFL-6 35(50) śerdzie E 21

28 SŁUP O rs- /I i ON rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I ZESTAWIENIE MATERIAŁÓW AFL-6 35(50) śerdzie E Element do rozłącznika ER-1 1 szt. rys ,1 Słup odporowo-naroŝny ON3 ON8 PTPiREE 31 1 kpl. LSN 35(50) Słup odporowy O3, O4 Tom I KONSTRUKCJE 21 Zwód odgromowy 1 kpl Antena 1 kpl Połączenia elektryczne układu sterownia 1 kpl Uziom i połączenie uziemienia 1 kpl Pasywny wskaźnik napięcia VisiVolt TM VV-B szt. ABB, 92 0,11 16 Łącznik dwuwidlasty h= szt. BELOS - PLP 2,54 Do AFL-6 35, KA - 50/10 0,02 15 Końcówka kablowa Al 2 szt. AALXSn 50 KA - 70/10 0,03 Do AFL-6 50 Zacisk odgałęźny jednostronnie Do połączenia 14 przebijający izolację z pokrywą SE 20 + SP ,34 AFL-6 z AALXSn izolacyjną ENSTO POL Zacisk odgałęźny dwustronnie szt. przebijający izolację z pokrywą SL SP 16 0,32 Do AALXSn 13 3 izolacyjną Zacisk odgałęźny śrubowy mm 2 0,25 Do AFL-6 12 Przewód niepełnoizolowany AALXSn 50 0,21 TELE-FONIKA AFL m 0,14 Przewód stalowo-aluminiowy KABLE AFL ,20 11 Ograniczniki przepięć POLIM-D 3 szt. 86 Przekładnik napięciowy (20) kv/230v, 150VA z konstrukcją TDO-6 1 szt. ABB 75 mocującą do Ŝerdzi E- 9 Napęd ze sterowaniem i zabezpieczeniami 1 kpl Sygnalizator zwarć (sygnalizator w szafce napędu, czujnik z konstrukcją mocującą do Ŝerdzi E) Wspornik do przekładników prądowych Przekładniki prądowe (do współpracy z urządzeniami automatyki sieciowej) 5 Prowadnica cięgna NPS 4 C PrzedłuŜacz cięgna SZN-1 1 szt. SOFTIN NPAP 5/3 1 kpl. KOHU 24 A1 3 szt. 2 szt. Wariantowo zamiast przekładników prądowych Mocowanie na wsporniku poz. 7 wg 90 Słup 13,5 i 15 m Słup 10,5 1 i 12 m +6m ABB Słup 15 m Słup +5m 13,5 m 1 szt. +4m Słup 12 m Słup +3m NPS 4 C ,5 m 3 Zacisk wahliwy OJUPZL 9/3 1 kpl. 1,5 2 Zacisk przyłączeniowy 16 70mm 2 OJUZLL 3/3 2 kpl. 0,36 1 Rozłącznik napowietrzny trójfazowy bez klamer mocujących do słupa NPS 24 B1 1 szt. Dobór 70 APARATURA I OSPRZĘT Producent Lp. Wyszczególnienie Ilość Jedn. (dystrybutor), nr katalogowy, normy,, rys. Masa jedn. [kg] WyposaŜenie rozłącznika zamawiane oddzielnie Uwagi

29 SŁUP O rs- /II i ON rs- /II Z ROZŁĄCZNIKIEM NPS, WARIANT II AFL-6 35(50) śerdzie E 23 Uwagi: 1. Zamocowanie aparatury SN Zamocowanie i dobór pozostałych elementów słupa wg kart elementów związanych Zestawienie materiałów - 25

30 SŁUP O rs- /II i ON rs- /II Z ROZŁĄCZNIKIEM NPS, WARIANT II - ZAMOCOWANIE APARATURY SN AFL-6 35(50) śerdzie E 24

31 SŁUP O rs- /II i ON rs- /II Z ROZŁĄCZNIKIEM NPS, WARIANT II ZESTAWIENIE MATERIAŁÓW AFL-6 35(50) śerdzie E Słup odporowo-naroŝny ON3 ON8 PTPiREE 1 kpl. LSN 35(50) Słup odporowy O3, O4 Tom I KONSTRUKCJE 21 Zwód odgromowy 1 kpl Antena 1 kpl Połączenia elektryczne układu sterownia 1 kpl Uziom i połączenie uziemienia 1 kpl Pasywny wskaźnik napięcia VisiVolt TM VV-B szt. ABB, 92 0,11 16 Łącznik jednowidlasty h= szt. BELOS - PLP 2,86 Do zawieszeń z uchwytami oplotowymi lub SO 85 Do AFL-6 35, KA - 50/10 0,02 15 Końcówka kablowa Al 2 szt. AALXSn 50 KA - 70/10 0,03 Do AFL Zacisk odgałęźny jednostronnie przebijający izolację z pokrywą SE 20 + SP ,34 izolacyjną Zacisk odgałęźny dwustronnie szt. ENSTO POL przebijający izolację z pokrywą SL SP izolacyjną Zacisk odgałęźny śrubowy mm 2 12 Przewód niepełnoizolowany AALXSn 50 0,21 TELE-FONIKA AFL m 0,14 Przewód stalowo-aluminiowy KABLE AFL ,20 11 Ograniczniki przepięć POLIM-D 3 szt. 86 Przekładnik napięciowy (20) kv/230v, 150VA z konstrukcją TDO-6 1 szt. ABB 75 mocującą do Ŝerdzi E- 9 Napęd ze sterowaniem i zabezpieczeniami 1 kpl Sygnalizator zwarć (sygnalizator 8 w szafce napędu, czujnik SZN-1 1 szt. SOFTIN z konstrukcją mocującą do Ŝerdzi E) 7 Wspornik do przekładników prądowych NPAP 5/3 1 kpl. Przekładniki prądowe 6 (do współpracy z urządzeniami KOHU 24 A1 3 szt. automatyki sieciowej) Do połączenia AFL-6 z AALXSn 0,32 Do AALXSn 0,25 Do AFL-6 Wariantowo zamiast przekładników prądowych Mocowanie na wsporniku poz. 7 wg 90 Słup 13,5 5 Prowadnica cięgna NPS 4 C szt. i 15 m ABB +4m Słup 15 m 4 PrzedłuŜacz cięgna 1 szt. Słup 12 +3m NPS 4 C13 02 i 13,5 m 3 Zacisk wahliwy OJUPZL 9/3 1 kpl. 1,5 2 Zacisk przyłączeniowy 16 70mm 2 OJUZLL 3/3 2 kpl. 0,36 1 Rozłącznik napowietrzny trójfazowy NPS 24 B1 1 szt. APARATURA I OSPRZĘT Producent Lp. Wyszczególnienie Ilość Jedn. (dystrybutor), nr katalogowy, normy,, rys. Dobór 70 Masa jedn. [kg] WyposaŜenie rozłącznika zamawiane oddzielnie Uwagi

32 SŁUP O rs- /I i ON rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I AFL-6 70(50) śerdzie E 26 Uwagi: 1. Zamocowanie aparatury SN Zamocowanie i dobór pozostałych elementów słupa wg kart elementów związanych Zestawienie materiałów - 28

33 SŁUP O rs- /I i ON rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I - ZAMOCOWANIE APARATURY SN AFL-6 70(50) śerdzie E 27

34 SŁUP O rs- /I i ON rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I ZESTAWIENIE MATERIAŁÓW AFL-6 70(50) śerdzie E Element do rozłącznika ER-1 1 szt. rys ,1 Słup odporowo-naroŝny ON11 ON13 PTPiREE 31 1 kpl. LSN 70(50) Słup odporowy O11, O12 Tom V KONSTRUKCJE 21 Zwód odgromowy 1 kpl Antena 1 kpl Połączenia elektryczne układu sterownia 1 kpl Uziom i połączenie uziemienia 1 kpl Pasywny wskaźnik napięcia VisiVolt TM VV-B szt. ABB, 92 0,11 16 Łącznik jednowidlasty h= szt. BELOS - PLP 2,86 KA - 50/10 0,02 Do AALXSn Końcówka kablowa Al KA - 70/10 2 szt. 0,03 Do AFL-6 50, AALXSn 70 KA - 95/10 0,07 Do AFL-6 70 Zacisk odgałęźny jednostronnie Do połączenia 14 przebijający izolację z pokrywą SE 20 + SP ,34 AFL-6 z AALXSn izolacyjną ENSTO POL Zacisk odgałęźny dwustronnie szt. przebijający izolację z pokrywą SL SP 16 0,32 Do AALXSn 13 3 izolacyjną Zacisk odgałęźny śrubowy mm 2 0,25 Do AFL-6 12 AALXSn 50 0,21 Przewód niepełnoizolowany AALXSn 70 TELE-FONIKA 0,27 25 m AFL-6 50 KABLE 0,20 Przewód stalowo-aluminiowy AFL ,27 11 Ograniczniki przepięć POLIM-D 3 szt. 86 Przekładnik napięciowy (20) kv/230v, 150VA z konstrukcją TDO-6 1 szt. ABB 75 mocującą do Ŝerdzi E- 9 Napęd ze sterowaniem i zabezpieczeniami 1 kpl Sygnalizator zwarć (sygnalizator w szafce napędu, czujnik z konstrukcją mocującą do Ŝerdzi E) SZN-1 1 szt. SOFTIN 7 Wspornik do przekładników prądowych NPAP 5/3 1 kpl. Przekładniki prądowe 6 (do współpracy z urządzeniami KOHU 24 A1 3 szt. automatyki sieciowej) 5 Prowadnica cięgna NPS 4 C PrzedłuŜacz cięgna 2 szt. Wariantowo zamiast przekładników prądowych Mocowanie na wsporniku poz. 7 wg 90 Słup 13,5 i 15 m Słup 10,5 1 i 12 m +6m ABB Słup 15 m Słup +5m 13,5 m 1 szt. +4m Słup 12 m Słup +3m NPS 4 C ,5 m 3 Zacisk wahliwy OJUPZL 9/3 1 kpl. 1,5 2 Zacisk przyłączeniowy 16 70mm 2 OJUZLL 3/3 2 kpl. 0,36 1 Rozłącznik napowietrzny trójfazowy bez klamer mocujących do słupa NPS 24 B1 1 szt. Dobór 70 APARATURA I OSPRZĘT Producent Lp. Wyszczególnienie Ilość Jedn. (dystrybutor), nr katalogowy, normy,, rys. Masa jedn. [kg] WyposaŜenie rozłącznika zamawiane oddzielnie Uwagi

35 SŁUP O rs- /II i ON rs- /II Z ROZŁĄCZNIKIEM NPS, WARIANT II AFL-6 70(50) śerdzie E 29 Uwagi: 1. Zamocowanie aparatury SN Zamocowanie i dobór pozostałych elementów słupa wg kart elementów związanych Zestawienie materiałów - 31

36 SŁUP O rs- /II i ON rs- /II Z ROZŁĄCZNIKIEM NPS, WARIANT II - ZAMOCOWANIE APARATURY SN AFL-6 70(50) śerdzie E 30

37 SŁUP O rs- /II i ON rs- /II Z ROZŁĄCZNIKIEM NPS, WARIANT II ZESTAWIENIE MATERIAŁÓW AFL-6 70(50) śerdzie E Słup odporowo-naroŝny ON11 ON13 PTPiREE 1 kpl. LSN 70(50) Słup odporowy O11, O12 Tom V KONSTRUKCJE 21 Zwód odgromowy 1 kpl Antena 1 kpl Połączenia elektryczne układu sterownia 1 kpl Uziom i połączenie uziemienia 1 kpl Pasywny wskaźnik napięcia VisiVolt TM VV-B szt. ABB, 92 0,11 16 Łącznik jednowidlasty h= szt. BELOS - PLP 3,22 KA - 50/10 0,02 Do AALXSn Końcówka kablowa Al KA - 70/10 2 szt. 0,03 Do AFL-6 50, AALXSn 70 KA - 95/10 0,07 Do AFL Zacisk odgałęźny jednostronnie przebijający izolację z pokrywą SE 20 + SP ,34 izolacyjną Zacisk odgałęźny dwustronnie szt. ENSTO POL przebijający izolację z pokrywą SL SP 16 izolacyjną Zacisk odgałęźny śrubowy mm 2 Do połączenia AFL-6 z AALXSn 0,32 Do AALXSn 0,25 Do AFL-6 12 AALXSn 50 0,21 Przewód niepełnoizolowany AALXSn 70 TELE-FONIKA 0,27 20 m AFL-6 50 KABLE 0,20 Przewód stalowo-aluminiowy AFL ,27 11 Ograniczniki przepięć POLIM-D 3 szt. 86 Przekładnik napięciowy (20) kv/230v, 150VA z konstrukcją mocującą do Ŝerdzi E- TDO-6 1 szt. ABB 75 9 Napęd ze sterowaniem i zabezpieczeniami 1 kpl Sygnalizator zwarć (sygnalizator w szafce napędu, czujnik z konstrukcją mocującą do Ŝerdzi E) SZN-1 1 szt. SOFTIN 7 Wspornik do przekładników prądowych NPAP 5/3 1 kpl. Przekładniki prądowe 6 (do współpracy z urządzeniami KOHU 24 A1 3 szt. automatyki sieciowej) Słup 13,5 5 Prowadnica cięgna NPS 4 C szt. i 15 m +4m ABB Słup 15 m 4 PrzedłuŜacz cięgna 1 szt. Słup 12 +3m NPS 4 C13 02 i 13,5 m 3 Zacisk wahliwy OJUPZL 9/3 1 kpl. 1,5 2 Zacisk przyłączeniowy 16 70mm 2 OJUZLL 3/3 2 kpl. 0,36 1 Rozłącznik napowietrzny trójfazowy NPS 24 B1 1 szt. APARATURA I OSPRZĘT Producent Lp. Wyszczególnienie Ilość Jedn. (dystrybutor), nr katalogowy, normy,, rys. Wariantowo zamiast przekładników prądowych Mocowanie na wsporniku poz. 7 wg 90 Dobór 70 Masa jedn. [kg] WyposaŜenie rozłącznika zamawiane oddzielnie Uwagi

38 SŁUP Op11rs- /I i ONp11rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I AFL-6 70(50) śerdzie E 32 Uwagi: 1. Zamocowanie aparatury SN Zamocowanie i dobór pozostałych elementów słupa wg kart elementów związanych Zestawienie materiałów - 34

39 SŁUP Op11rs- /I i ONp11rs- /I Z ROZŁĄCZNIKIEM NPS, WARIANT I - ZAMOCOWANIE APARATURY SN AFL-6 70(50) śerdzie E 33
