1 4. OPIS TECHNICZNY PODSTAWA OPRACOWANIA DOKUMENTACJI umowa z UD Rembertów dokonana w terenie inwentaryzacja sieci energetycznej, obowiązujące normy i przepisy, Album linii napowietrznych niskiego napięcia z przewodami izolowanymi AL mm 2 Lnni. TOM I i II. Opracowany przez Elprojekt sp. z o. o ZAKRES OPRACOWANIA. Dokumentacja niniejsza obejmuje remont istniejącego oświetlenia ul. Pielgrzymów w Warszawie polegający na wymianie opraw oświetleniowych, wysięgników oraz przewodów linii napowietrznej oświetleniowej REMONT OŚWIETLENIA. Na całej długości ul. Pielgrzymów przewidziano remont oświetlenia. Remont polegać będzie na wymianie opraw oświetleniowych, wysięgników z jarzmami i przewodów. Istniejące rtęciowe oprawy oświetleniowe OZR o mocy 125W wraz z wysięgnikami zostaną zdemontowane, a w ich miejsce zamontowane zostaną nowe oprawy sodowe wysokoprężne o mocy 70W. Oprawy mają być dwukomorowe IP66, z kloszem szklanym w obudowie aluminiowej malowanej proszkowo. Strumień świetlny oprawy min 5000 lm. W obliczeniach parametrów oświetlenia użyto opraw SCHREDER AMBAR 2 / 2005 / SON-T+ 70 W / Dopuszcza się możliwość zastosowania innych opraw pod warunkiem spełnienia parametrów oświetleniowych oraz konstrukcyjnych. Na słupie nr oprawę zamontować prostopadle do ulicy Sztukatorskiej. Na słupie nr zastosować wysięgnik podwójny (rys. nr 4) jedna oprawa prostopadle do ul. Bombardierów, a druga prostopadle do ul. Pielgrzymów. Nowe wysięgniki należy mocować na nowych jarzmach umieszczonych na wierzchołkach słupów. Zarówno wysięgniki jak i jarzma mają być ocynkowane ogniowo. Jako zabezpieczenie stosować oprawy SV z bezpiecznikiem BiWts 2A. Zastosować wysięgniki zgodnie z rys. nr 4. Istniejący przewód oświetleniowy 1xAl25 należy zdemontować wraz z całym osprzętem tj. hakami, izolatorami, osłonami BNU itp.

2 Jako nowy przewód zastosować AsXSn 4x25, który podłączony zostanie do istniejącej linii AsXSn 4x25 w ul. Bombardierów. Oprawy podłączać na przemian do poszczególnych faz. Do projektowanego przewodu AsXSn 4x25 należy podłączyć na słupie nr istniejącą linię Al25 zasilającą oświetlenie ul. Sztukatorskiej. Plan demontażu i projektowanej oświetleniowej linii kablowej przedstawiono na rys. nr 1 i OCHRONA PRZECIWPRZEPIĘCIOWA LINII. Napowietrzne linie niskiego napięcia należy chronić od przepięć atmosferycznych. Na końcach linii na słupie nr oraz należy zainstalować 3 ograniczniki przepięć. Na słupie nr przy połączeniu przewodu izolowanego z gołym 1xAl25 należy zainstalować jeden ogranicznik przepięć. Przewód PEN łączyć bezpośrednio z uziemieniem. Wartość uziemienia odgromowego nie powinna przekraczać 10 Ω OCHRONA PRZECIWPORAŻENIOWA. Projektowana linia będzie pracować w układzie sieci TN-C. Oprawy wykonane będą w I klasie ochronności. Przewód PE opraw jak i wysięgniki należy podłączyć do przewodu PEN. Wysięgnik z przewodem PEN należy łączyć przewodem Al o przekroju min 16mm 2 np. AsXSn 1x16. W przypadku istnienia na słupie uziemienia należy przewód PEN połączyć również z uziemieniem. Proponuje się następujące połączenie:przewód AsXSn 1x16 należy podłączyć do wysięgnika i przelotowo poprzez zacisk przebijający izolację zamontowany na przewodzie PEN doprowadzić do zacisku uziemiającego słupa i go z nim połączyć. Przewód PE oprawy połączyć bezpośrednio do przewodu PEN OBLICZENIA TECHNICZNE Dobór zabezpieczeń kabla przed skutkami przeciążeń. Urządzenia zabezpieczające kable przed skutkami przeciążeń powinny być tak dobrane, aby w przypadku przepływu prądów o wartości większej od długotrwałej obciążalności prądowej przewodów I Z nadmierny wzrost temperatury żył przewodów. następowało ich działanie zanim wystąpi Wymaganie to jest spełnione, jeżeli zachowane są następujące warunki: I B N I 1, 2 45I Z Z

3 gdzie: I B prąd obliczeniowy lub prąd znamionowy odbiornika; I N prąd znamionowy lub prąd nastawienia urządzenia zabezpieczającego; I 2 prąd zadziałania urządzenia zabezpieczającego; I Z obciążalność prądowa długotrwała zabezpieczonych przewodów. dla przewodu AsXSn 4x25 wynosi ona 112 A I B N Z 8,01 A 25A 112A I2 1, 45I Z gdzie: I 2 = 1,1x25A=27,5A 27,5 A 162,4 A Istniejące zabezpieczenie w LN xS301 C25A zapewnia ochronę kabla przed przeciążeniem.

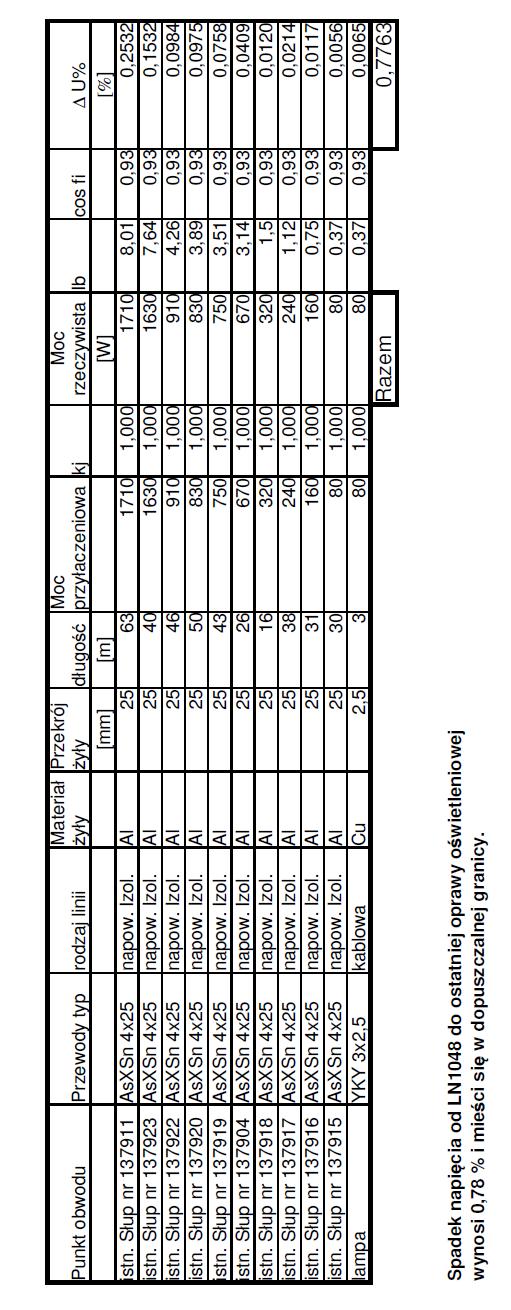

4 4.6.2 Obliczenie spadków napięcia.

5 4.6.3 Obliczenie skuteczności ochrony przeciwporażniowej.

6 4.7. UWAGI KOŃCOWE. - całość prac należy wykonać zgodnie z dokumentacją oraz obowiązującymi normami i przepisami, - użyte do budowy wyroby budowlane powinny być oznakowane CE lub znakiem budowlanym zgodnie z Ustawą o wyrobach budowlanych (Dz. U. Nr 92 poz. 881 z 2004 r). Zbigniew Ćwikliński upr. ANB-513/1/105/83
