1 Zarządzanie siecią SN 2006 Wskaźniki zkłóceń Easergy Flair 21D 22D 23D Miej na oku prądy zakłóceniowe!

2 Zarządzanie siecią SN Easergy Flair 21D - 22D - 23D Autonomiczne wskaźniki zakłóceń Easergy Flair 21D - 22D - 23D, autonomiczne, efektywne w działaniu, kompaktowe wskaźniki zakłóceń o znormalizowanych wymiarach wg DIN Stanowią czołowe osiągnięcie w swojej dziedzinie. Są one uŝywane do wykrywania doziemień w sieciach kablowych SN z zerem uziemionym bezpośrednio lub poprzez rezystancję, a we wszystkich sieciach, bez ograniczeń, - do wykrywania przetęŝeń. Autonomiczne pod względem zasilania zapewniają ciągłą detekcję i sygnalizację przepływu prądu zakłóceniowego. Kompaktowe, z wymiarami znormalizowanymi wg DIN są w łatwy, naturalny sposób instalowane w celkach rozdzielnic SN Oryginalnie skonstruowane zapewniają dodatkowo funkcję cyfrowego amperomierza Tabela doboru Typ nr katalog. Specyfikacja Bez zewnętrznego zasilania Flair 21D Flair 21DT Z podwójnym zasilaniem Flair 22D Z zasilaniem zewnętrznym Flair 23D Z autonomicznym zasilaniem 2 cyfrowy wyświetlacz Zdalna sygnalizacja (wyjście) Amperomierz Z autonomicznym zasilaniem i zdalnym sterowaniem 2 cyfrowy wyświetlacz Zdalna sygnalizacja (wyjście) Wyjście przekaźnikowe Zewnętrzne resetowanie Z autonomicznym zasilaniem + ogniwo litowa 4 cyfrowy wyświetlacz Wyjście tranzystorowe do systemu SCADA Amperomierz / maksymetr (wartość maksymalna) Wyjście przekaźnikowe Zewnętrzne resetowanie Przekładnik Ferrantiego - opcjonalnie Zasilanie zewnętrzne 9 V = lub 48 V = 4 cyfrowy wyświetlacz Wyjście tranzystorowe do zewnętrznego systemu SCADA Amperomierz / maksymetr (wartość maksymalna) Wyjście przekaźnikowe Zewnętrzne resetowanie Przekładnik Ferrantiego - opcjonalnie 2

3 Detekcja zakłóceń miedzyfazowych i doziemnych Czułość dla doziemienia - od 5 A Wyświetlanie nastaw i informacji o uszkodzonej fazie Resetowanie samoczynne Łatwy do odczytu wyświetlacz LCD Wykrywanie zakłóceń Wykrywanie przetęŝeń wybór zakresów przy pomocy 4 stykowego mikrołącznika Dla Flair 22D i Flair 23D zakres od 100 A do 800 A wybierany jest co 100 A przy uŝyciu przycisku w płycie frontowej. Minimalny czas zakłócenia 40 ms Wykrywanie doziemień Zasada działania: układ wejściowy kontroluje zmiany prądu (di/dt) w 3 fazach Zastosowana jest 70 s zwłoka czasowa dla potwierdzenia zakłócenia przez zabezpieczenia od strony zasilania. Wybór zakresów od 20 do 160 A przy pomocy 7 stykowego mikrołącznika Dla Flair 22D i Flair 23D moŝe być wybrany równieŝ zakres 5 A do 160 A przy uŝyciu przycisków w płycie frontowej. Dla zakresu poniŝej 20 A naleŝy zastosować przekładnik Ferrantiego. Zwłoka stabilizacyjna W celu uniknięcia zbędnego wyłączenia w stanach przejściowych została wprowadzona 3 sekundowa zwłoka stabilizacyjna po pojawieniu się napięcia w sieci. Sygnalizacja zakłóceń Sygnalizacja Informacje są wyświetlane natychmiast po stwierdzeniu zakłócenia. Sygnalizacja zakłócenia przy pomocy czerwonej lampki LED na płycie frontowej Informacja o uszkodzonej fazie (doziemienie) na wyświetlaczu LCD Zdalna sygnalizacja przy pomocy zewnętrznej lampy pulsującej (opcja) Dla Flair 21D i Flair 21DT bez zasilania zewnętrzna lampa sygnalizacyjna jest wyposaŝona w litową baterię Aktywacja styku współpracującego ze SCADA (z wyjątkiem Flair 21D) Resetowanie sygnałów Samoczynne resetowanie po powrocie prądu obciąŝenia Ręczne resetowanie przyciskiem sterowniczym na płycie frontowej Zdalne resetowanie zewnętrznym sygnałem (z wyjątkiem Flair 21D) Resetowanie przy wykorzystaniu przekaźników czasowych: Flair 21D i Flair 21DT po czterech godzinach Flair 22D i Flair 23D czas nastawialny, wybierany mikrołącznikiem z końcem zwłoki czasowej: gaśnie lampka LED, dezaktywuje się styk w SCADA, natomiast informacja na wyświetlaczu o uszkodzonej fazie utrzymuje się aŝ do powrotu prądu obciąŝenia. Przejrzysty, czytelny wyświetlacz Informacje na wyświetlaczu Wyświetlany jest aktualny prąd obciąŝenia Po wykryciu zakłócenia wyświetlana jest informacja o uszkodzonej fazie We Flair 21D nastawy mogą być przewijane przy uŝyciu przycisku na płycie frontowej We Flair 22D i Flair 23D mogą być przewijane przy uŝyciu przycisku zarówno nastawy jak i odczyt prądu obciąŝenia. Wyświetlanie nastaw Flair 21D Flair 21DT Flair 22D Flair 23D Progi dla prądów zwarciowych Prógi dla doziemień Potwierdzenie (bez zasilania) Resetowanie prądem roboczym po przywróceniu zasilania Resetujący przekaźnik czasowy Sygnalizacja uszkodzonej fazy i pomiary Uszkodzona faza L1-L2-L3 L1-L2-L3 L1-L2-L3 L1-L2-L3 Prąd obciąŝenia Częstotliwość sieci 50/60 Hz 50/60 Hz Wartość szczytowa prądu obciąŝenia Prąd wyrównawczy 3

4 Akcesoria Specyfikacja Oznaczenia Nr kat. Flair 21D Flair 22D Flair 23D Przetworniki przetworniki prądowe toroidalne prądowe do rozdzielnicy RM6 CTR przetworniki prądowe toroidalne dzielone, nakładane na Ŝyły kablowe MF Przekładniki Ferrantiego dzielone (nakładane na kabel trójzyłowy) CTRH Zewnętrzne lampy z litową baterią BVP sygnalizacyjne standardowa BVE Bez zewnętrznego zasilania Amperomierz Prąd obciąŝenia > 3 A Bez zewnętrznego zasilania Amperomierz Prąd obciąŝenia > 3 A Współpraca z systemem SCADA *) Przykłady zastosowań Specjalne nastawy Odczyt max wartości prądu Współpraca z systemem SCADA Specjalne nastawy WyŜsza czułość dla doziemienia Współpraca z systemem SCADA *) lub lub lub Struktura Zwarta obudowa: wymiary znormalizowane wg DIN (93 mm x 45 mm) zabezpieczenie w stanie wyjętym listwy zaciskowe wszystkie typy montowalne w celkach SN: RM6, SM6 i inne Przetworniki prądowe: specjalne, przystosowane do przepustów w RM6 dzielone, do montaŝu na Ŝyłach kablowych dzielone, typu Ferrantiego *) SCADA: system komputerowy zarządzania pomiarami i sterowaniem w sieciach elektroenergetycznych, Supervisory Control And Data Acquisition 4

5 Charakterystyki elektryczne Zastosowanie Flair 21D, 21DT Flair 22D Flair 23D Częstotliwość 50 Hz i 60 Hz 50 Hz i 60 Hz 50 Hz i 60 Hz Uziemienie Zakłócenia międzyfazowe Wszystkie systemy uziemień Wszystkie systemy uziemień Wszystkie systemy uziemień Doziemienia Impedancyjne - bezpośrednie Impedancyjne - bezpośrednie Impedancyjne - bezpośrednie Napięcie 3 kv do 36 kv 3 kv do 36 kv 3 kv do 36 kv ObciąŜenie Prąd minimalny > 3 A Rozdzielnica RM6 RM6 - RMR - SM6 RM6 - RMR - SM6 Wykrywanie zakłóceń PrzetęŜenie Wybór mikrołącznikiem (200; 400; 600; 800) A (200; 400; 600; 800) A (200; 400; 600; 800) A Wybór przyciskiem na płycie A do 800 A; co 100 A 100 A do 800 A; co 100 A Konfiguracja 2 przyciski 2 przyciski + potwierdzenie 2 przyciski + potwierdzenie Minimalny czas zakłócenia 40 ms 40 ms 40 ms Zwłoka stabilizacyjna 3 s 3 s 3 s Potwierdzenie Tak Tak Tak Doziemienie Algorytm di/dt di/dt di/dt z trzema przekładnikami Dokładność ± 10 % Wybór mikrołącznikiem Wybór przyciskiem na płycie , 40, 60, 80, 100, 120, 160) A 20, 40, 60, 80, 100, 120, 160) A Minimalny czas zakłócenia 40 ms 40 ms 40 ms Potwierdzenie 70 s 70 s 70 s Doziemienie z przekładnikiem Wybór mikrołącznikiem Ferrantiego Wybór przyciskiem na płycie od 5 A do 160 A; co 10 A od 5 A do 160 A; co 10 A Dokładność ± 10 % Czas pomiaru 40 ms 40 ms 40 ms Potwierdzenie 70 s 70 s 70 s Resetowanie Samoczynne Powrót prądu 3 A (70 s) Powrót prądu 3 A (70 s) Powrót prądu 3 A (70 s) Ręczne, na płycie frontowej Tak Tak Tak Zdalne (styk zewnętrzny) Tak (dla Flair 21 DT) Tak Tak Zwłoka 4 godz. Nastawa fabr. 4 godz. Nastawa fabr. 4 godz. (nastawa na płycie frontowej) Nie (2, 4, 8, 16, 24) godz. (2, 4, 8, 16, 24) godz. Sygnalizacja Lampka LED Tak Tak Tak Styk na wyjściu Flair 21 DT Tak Tak Zewnętrzny sygnalizator Flair 21 DT Tak Tak Wskazanie uszkodzonej fazy Tak Tak Tak Zasilanie Autonomia Prąd z przekładników ObciąŜenie > 3 A Baterie litowa Zasilanie zewnętrzne (od 12 do 48) V = Wyświetlacz Zakłócenie Czerwona lampka LED Czerwona lampka LED Czerwona lampka LED Wyświetlacz LCD 2 cyfrowy LCD 4 cyfrowy LCD 4 cyfrowy Wskazanie uszkodzonej fazy Tak Tak Tak Prąd obciąŝenia Tak (rozdzielczość 10 A) Tak (rozdzielczość 1 A) Tak (rozdzielczość 1 A) Dokładność 5 % 5 % 5 % Inne Wartość max, częstotliwość Wartość max, częstotliwość Przetworniki Przetworniki prądowe fazowe RM6: trzy przetworniki prądowe Inne: 3 dzielone przetworniki pr. RM6: 2-3 przetworniki prąd. Inne: 2-3 dzielone przetw. pr. RM6: 2-3 przetworniki prąd. Inne: 2-3 dzielone przetw. pr. Przekładnik Ferrantiego Średnica 170 mm Średnica 170 mm RóŜne Testowanie Tak Tak Tak Inne właściwości; wymagania: Dielektryczne PN-EN Elektromagnetyczne PN-EN (poziom 4) Izolacja: 10 kv PN-EN Impuls fali: 20 kv Klimatyczne Temperatura pracy: - 30 o C + 70 o C Wilgotność względna: 95 % przy 40 o C Temperatura składowania: - 40 o C + 85 o C Mgła solna: 200 godz. Mechaniczne PN-EN Wibracje: od 10 Hz do 500 Hz: 2g PN-EN Stopień ochrony: IP 23 5

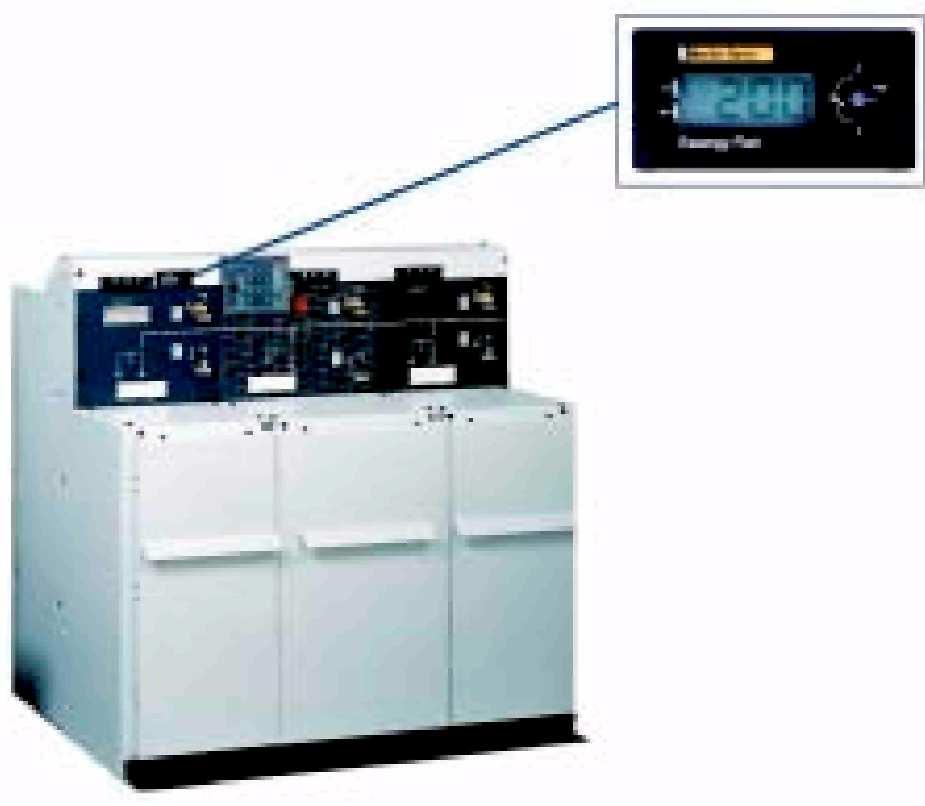

6 Easergy Flair 21D - 22D - 23D Do zainstalowania w kaŝdej rozdzielnicy - przykłady RM6: kompaktowe, zintegrowane bloki rozdzielcze SM6: małogabarytowa rozdzielnica roz budowy budowy modułowej INFORMACJE TELEADRESOWE 6
