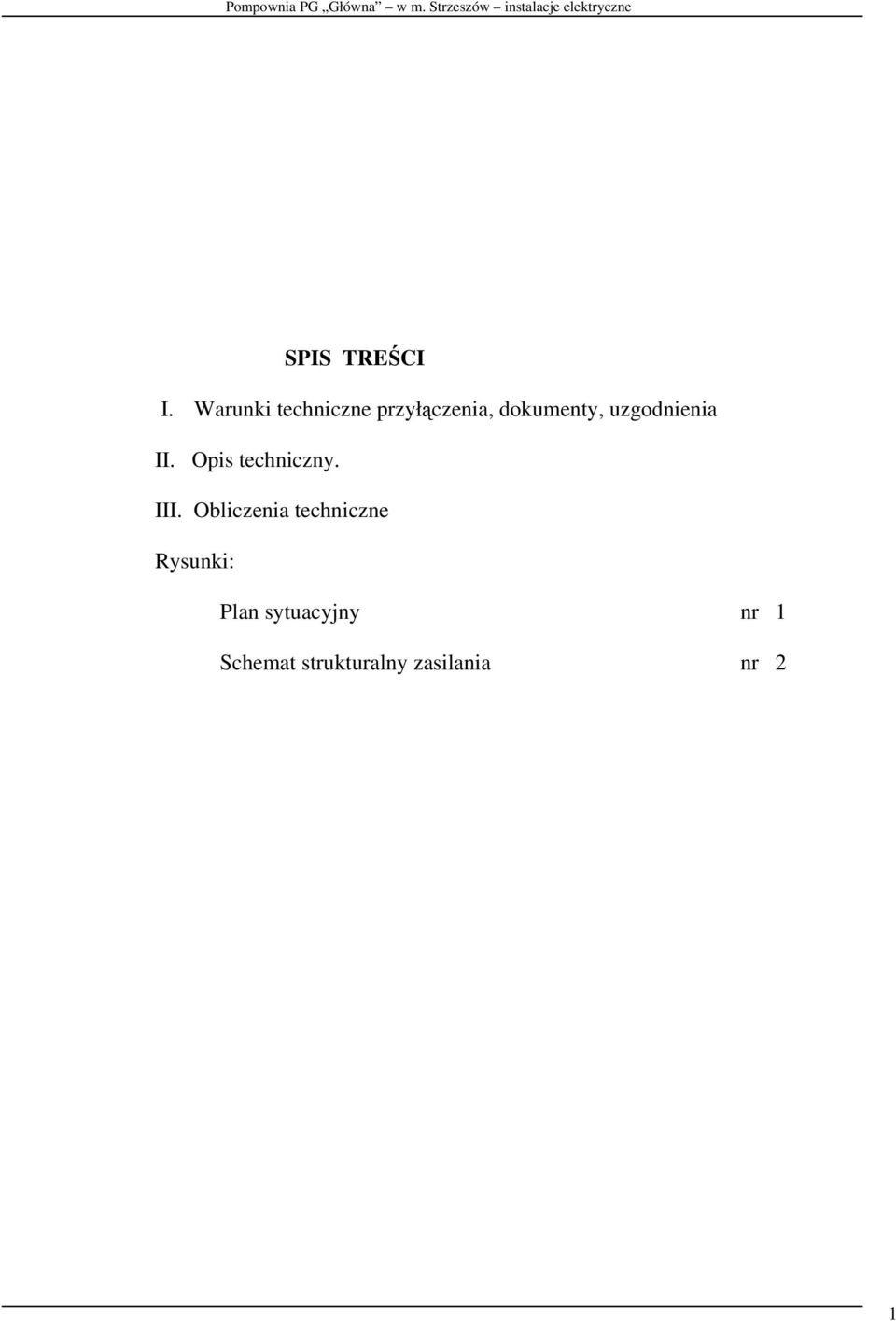

1 SPIS TREŚCI I. Warunki techniczne przyłączenia, dokumenty, uzgodnienia II. Opis techniczny. III. Obliczenia techniczne Rysunki: Plan sytuacyjny nr 1 Schemat strukturalny zasilania nr 2 1

2 II. OPIS TECHNICZNY 1. Podstawa opracowania Projekt opracowano na podstawie: - zlecenia Inwestora, - warunków przyłączenia nr: ZR4 1/1389/2008 z dnia r - wizji lokalnej, - obowiązujących przepisów i norm. 2. Zakres opracowania Dokumentacja obejmuje: - kabel zasilający 0.4 kv, /od ZKP do PS/ - instalację elektryczną na terenie przepompowni ścieków. 3. Stan istniejący Pompownia ścieków jest obiektem projektowanym. Istniejąca stacja transf. Transformator 63 kva. Linia napow. 4 x Al. 50 mm2, l = 400 m. Przyłącze kabel YAKY 4 x 120 mm2, l = 46 m 4. Opracowania związane Projekt przyłącza wykonany i realizowany przez ENEA. 5. Układ projektowany 5.1 Zasilanie przepompowni. Zgodnie warunkami przyłączenia nr: ZR4 1/1389/2008 z dnia r zasilanie przepompowni odbywać się będzie z istn. linii napowietrznej0.4 kv w m. Strzeszów. ENEA wykonuje: projekt i realizację przyłącza z lokalizacją złącza ZKP przy granicy działki przepompowni. 2

3 Inwestor wykonuje: Pompownia PG Główna w m. Strzeszów instalacje elektryczne - od złącza ZKP ustawionego w miejscu pokazanym na rys. nr 1 ( ENEA S.A.) do szafki sterowniczej PS ułoży kabel YKY 4 x 10 mm2. Trasę kabla i miejsce posadowienia szafki sterowniczej pokazano na rys. nr 1 a schemat strukturalny zasilania na rys. nr Instalacja na terenie pompowni Sterownik pompowni Ap Sterownik przepompowni służy do sterowania pracą pomp. Sterownik jest typowym urządzeniem dostarczonym łącznie z pozostałymi urządzeniami przepompowni ścieków i powinien być zaopatrzony w aparaty: - baterię kondensatorów do kompensacji mocy biernej (tg ϕ <= 0.4), - amperomierz w jednej fazie, - woltomierz, - liczniki godzin pracy, - gniazda wtykowe 24V, 230V, - oraz obwody pokazane na rys. nr 2. Pompy pracują przemiennie, sterowane automatycznie z możliwością sterowania ręcznego. Stosować silniki pomp z uzwojeniami stojana wyposażonymi w czujniki termiczne, posiadające izolację klasy H. Sterownik winien posiadać radiowy moduł do przesyłania danych. Połączenia i montaż urządzeń wykonać zgodnie z instrukcją producenta. szafki PS Sygnalizacja Syrenę alarmową umieścić w szafce sterowniczej, lampkę alarmową na obudowie 3

4 Oświetlenie zewnętrzne Na słupie rurowym SPw 6 m zainstalować oprawę oświetleniową typu SGS 101 z lampą SON(-T) 70 W. Słup instalować na fundamencie prefabrykowanym /Elektromontaż/. Sterowanie oświetleniem odbywać się będzie w zależności od potrzeb za pośrednictwem przekaźnika zmierzchowego lub wyłącznika zamontowanego w rozdzielnicy PS OCHRONA PRZECIWPORAŹENIOWA I POŁĄCZENIA WYRÓWNAWCZE Jako środek dodatkowej ochrony przeciwporażeniowej zgodnie z PN92/E-05009/41 I P SEP E 001 stosować SAMOCZYNNE WYŁĄCZENIE ZASILANIA za pośrednictwem wkładek bezpiecznikowych mocy, wyłączników nadmiarowo - prądowych typu S300 i wyłączników różnicowo-prądowych P300. Rozdział przewodów na N i PE wykonać w rozdzielni PS.. Do zacisku PE przyłączyć uziemienie, przewody ochronne. Uziemienie wykonać jako taśmowo - prętowe stosując 3 uziomy prętowe o średnicy 20 mm i długości 6m oraz bednarki ocynkowanej Fe Zn 30 x 4 mm l = 24 m. Pręt uziemiający pogrążyć tak, aby górna krawędź znajdowała się na poziomie dna wykopu. Połączenia wyrównawcze główne wykonać płaskownikiem ocynkowanym FeZn 30x4 mm, miejscowe drutem ocynkowanym o średnicy 6 mm. Szynę wyrównawczą i łączące przewody ochronne połączyć z częściami przewodzącymi innych instalacji i konstrukcji przepompowni. Szynę wyrównawczą połączyć w rozdzielnicy PS z zaciskiem ochronnym PE. 5.3 Układanie kabli. Kable układać zgodnie z PN 76/E Zachować odległości obowiązujące przy zbliżeniach i skrzyżowaniach. Przy skrzyżowaniach z istn. uzbrojeniem kabel chronić w rurach Arota DVK o średnicy 75 mm Ochrona przepięciowa W rozdzielni PS stosować ochronę przepięciową klasy B+C. 4

5 5.5. Uwagi Przy użyciu innych materiałów niż podano w opracowaniu należy zwrócić uwagę na stosowanie materiałów o parametrach nie gorszych niż projektowane. Wszelkie zmiany należy wykonywać po akceptacji Inspektora Nadzoru robót elektrycznych i Inwestora. Robotami elektrycznymi powinien kierować pracownik z odpowiednimi uprawnieniami budowlanymi. Po zakończeniu prac wykonać pomiary skuteczności ochrony przeciwporażeniowej rezystancji izolacji i uziomów. 5

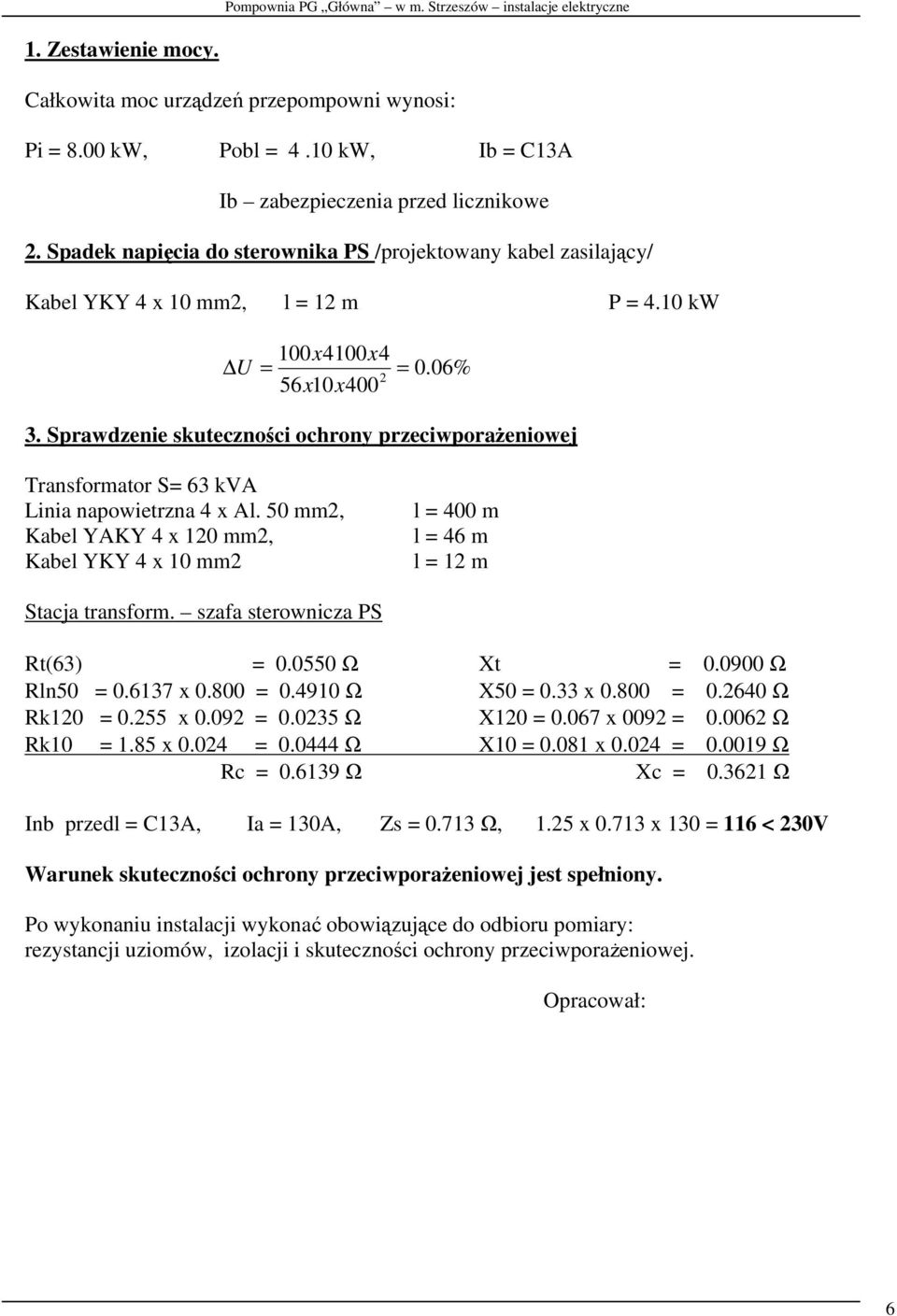

6 1. Zestawienie mocy. Całkowita moc urządzeń przepompowni wynosi: Pi = 8.00 kw, Pobl = 4.10 kw, Ib = C13A Ib zabezpieczenia przed licznikowe 2. Spadek napięcia do sterownika PS /projektowany kabel zasilający/ Kabel YKY 4 x 10 mm2, l = 12 m P = 4.10 kw U = 100x4100x4 56x10 x400 2 = 0.06% 3. Sprawdzenie skuteczności ochrony przeciwporażeniowej Transformator S= 63 kva Linia napowietrzna 4 x Al. 50 mm2, Kabel YAKY 4 x 120 mm2, Kabel YKY 4 x 10 mm2 l = 400 m l = 46 m l = 12 m Stacja transform. szafa sterownicza PS Rt(63) = Ω Xt = Ω Rln50 = x = Ω X50 = 0.33 x = Ω Rk120 = x = Ω X120 = x 0092 = Ω Rk10 = 1.85 x = Ω X10 = x = Ω Rc = Ω Xc = Ω Inb przedl = C13A, Ia = 130A, Zs = Ω, 1.25 x x 130 = 116 < 230V Warunek skuteczności ochrony przeciwporażeniowej jest spełniony. Po wykonaniu instalacji wykonać obowiązujące do odbioru pomiary: rezystancji uziomów, izolacji i skuteczności ochrony przeciwporażeniowej. Opracował: 6
