Ex-SIMON sterownik z łącznością bezprzewodową

Transkrypt

1

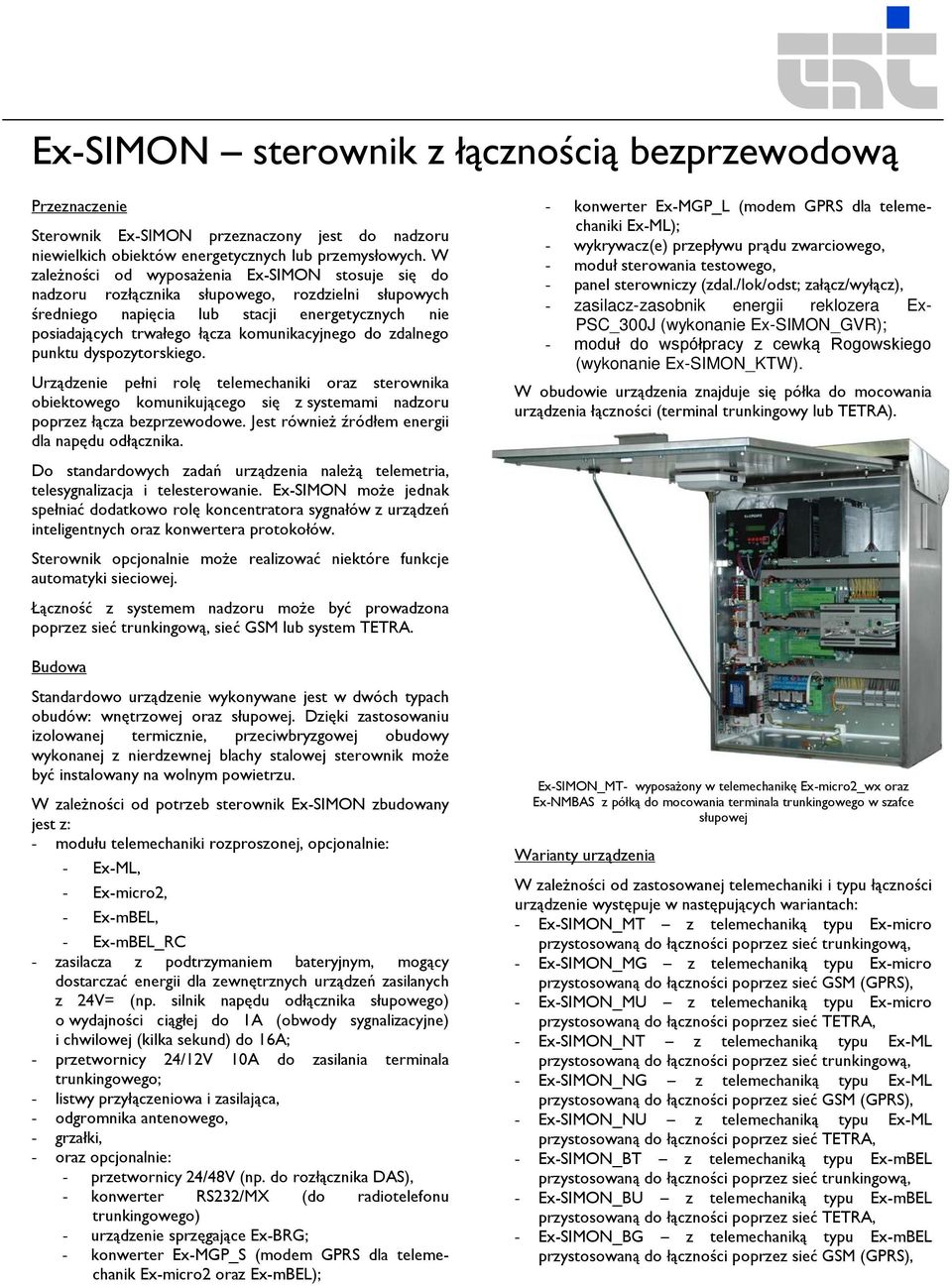

2 Ex-SIMON sterownik z łącznością bezprzewodową Przeznaczenie Sterownik Ex-SIMON przeznaczony jest do nadzoru niewielkich obiektów energetycznych lub przemysłowych. W zależności od wyposażenia Ex-SIMON stosuje się do nadzoru rozłącznika słupowego, rozdzielni słupowych średniego napięcia lub stacji energetycznych nie posiadających trwałego łącza komunikacyjnego do zdalnego punktu dyspozytorskiego. Urządzenie pełni rolę telemechaniki oraz sterownika obiektowego komunikującego się z systemami nadzoru poprzez łącza bezprzewodowe. Jest również źródłem energii dla napędu odłącznika. - konwerter Ex-MGP_L (modem GPRS dla telemechaniki Ex-ML); - wykrywacz(e) przepływu prądu zwarciowego, - moduł sterowania testowego, - panel sterowniczy (zdal./lok/odst; załącz/wyłącz), - zasilacz-zasobnik energii reklozera Ex- PSC_300J (wykonanie Ex-SIMON_GVR); - moduł do współpracy z cewką Rogowskiego (wykonanie Ex-SIMON_KTW). W obudowie urządzenia znajduje się półka do mocowania urządzenia łączności (terminal trunkingowy lub TETRA). Do standardowych zadań urządzenia należą telemetria, telesygnalizacja i telesterowanie. Ex-SIMON może jednak spełniać dodatkowo rolę koncentratora sygnałów z urządzeń inteligentnych oraz konwertera protokołów. Sterownik opcjonalnie może realizować niektóre funkcje automatyki sieciowej. Łączność z systemem nadzoru może być prowadzona poprzez sieć trunkingową, sieć GSM lub system TETRA. Budowa Standardowo urządzenie wykonywane jest w dwóch typach obudów: wnętrzowej oraz słupowej. Dzięki zastosowaniu izolowanej termicznie, przeciwbryzgowej obudowy wykonanej z nierdzewnej blachy stalowej sterownik może być instalowany na wolnym powietrzu. W zależności od potrzeb sterownik Ex-SIMON zbudowany jest z: - modułu telemechaniki rozproszonej, opcjonalnie: - Ex-ML, - Ex-micro2, - Ex-mBEL, - Ex-mBEL_RC - zasilacza z podtrzymaniem bateryjnym, mogący dostarczać energii dla zewnętrznych urządzeń zasilanych z 24V= (np. silnik napędu odłącznika słupowego) o wydajności ciągłej do 1A (obwody sygnalizacyjne) i chwilowej (kilka sekund) do 16A; - przetwornicy 24/12V 10A do zasilania terminala trunkingowego; - listwy przyłączeniowa i zasilająca, - odgromnika antenowego, - grzałki, - oraz opcjonalnie: - przetwornicy 24/48V (np. do rozłącznika DAS), - konwerter RS232/MX (do radiotelefonu trunkingowego) - urządzenie sprzęgające Ex-BRG; - konwerter Ex-MGP_S (modem GPRS dla telemechanik Ex-micro2 oraz Ex-mBEL); Ex-SIMON_MT- wyposażony w telemechanikę Ex-micro2_wx oraz Ex-NMBAS z półką do mocowania terminala trunkingowego w szafce słupowej Warianty urządzenia W zależności od zastosowanej telemechaniki i typu łączności urządzenie występuje w następujących wariantach: - Ex-SIMON_MT z telemechaniką typu Ex-micro przystosowaną do łączności poprzez sieć trunkingową, - Ex-SIMON_MG z telemechaniką typu Ex-micro przystosowaną do łączności poprzez sieć GSM (GPRS), - Ex-SIMON_MU z telemechaniką typu Ex-micro przystosowaną do łączności poprzez sieć TETRA, - Ex-SIMON_NT z telemechaniką typu Ex-ML przystosowaną do łączności poprzez sieć trunkingową, - Ex-SIMON_NG z telemechaniką typu Ex-ML przystosowaną do łączności poprzez sieć GSM (GPRS), - Ex-SIMON_NU z telemechaniką typu Ex-ML przystosowaną do łączności poprzez sieć TETRA, - Ex-SIMON_BT z telemechaniką typu Ex-mBEL przystosowaną do łączności poprzez sieć trunkingową, - Ex-SIMON_BU z telemechaniką typu Ex-mBEL przystosowaną do łączności poprzez sieć TETRA, - Ex-SIMON_BG z telemechaniką typu Ex-mBEL przystosowaną do łączności poprzez sieć GSM (GPRS),

3 - Ex-SIMON_MTG z telemechaniką typu Ex-micro przystosowaną do łączności dwukanałowej poprzez sieć trunkingową lub TETRA oraz poprzez sieć GSM (GPRS), - Ex-SIMON_BTG z telemechaniką typu Ex-mBEL przystosowaną do łączności dwukanałowej poprzez sieć trunkingową lub TETRA oraz poprzez sieć GSM (GPRS), - Ex-SIMON_GVR do współpracy z reklozerem GVR - Ex-mBEL_RC_KTW, do współpracy z wyłącznikiem reklozera firmy TAVRIDA Funkcje urządzenia Funkcje urządzenia Ex-SIMON zależą od typu zastosowanej telemechaniki. Największą funkcjonalność mają urządzenia oparte o moduł Ex-mBEL. W szczególności mogą być w nich uruchomione automatyki programowalne i/lub sekwencje. Są one również wyposażone w długoterminowy dziennik zdarzeń, rejestrator zakłóceń oraz rejestrator przebiegów wolnozmiennych. telemechaniki do terminala trunkingowego z wykorzystaniem protokołu MAP27. Dane przesyła się w kanale kontrolnym z wykorzystaniem usług STATUS i SST. Do kodowania oraz kontroli spójności danych zastosowany został protokół DNP 3.0. Uwaga: nie wszystkie typy terminali MPT posiadają interfejs MAP27 jako standardowe wyposażenie; - sieć GSM; poprzez bezpośrednie podłączenie kanału komunikacyjnego zastosowanej telemechaniki do modemów GPRS Ex-MGP. Urządzenie wykorzystuje usługę pakietowej transmisji danych GPRS zapewniającej zestawienie trwałego połączenia posługującego się protokołem IP poprzez sieć GSM. Połączenia realizowane są poprzez dedykowany APN. ). Łączność pomiędzy telemechaniką a systemem nadzoru prowadzona jest w protokole DNP 3.0; - sieć TETRA; poprzez bezpośrednie podłączenie kanału komunikacyjnego zastosowanej telemechaniki do terminala TETRA z wykorzystaniem interfejsu PEI, opisanego w standardzie ETSI TS Dane przesyła się w kanale kontrolnym z wykorzystaniem usług STATUS i SDM lub PDP (Packet Data Protocol, odpowiadający pakietowej transmisji danych GPRS). Do kodowania oraz kontroli danych zastosowany został protokół DNP 3.0. Wykrywanie przepływu prądu zwarciowego Urządzenie w wariantach z telemechaniką Ex-mBEL posiada wbudowany układ do wykrywania przepływu prądu zwarciowego. Wszystkie warianty urządzenia mogą współpracować z zewnętrznymi detektorami prądu zwarciowego (z Ex-ML_NBAS w przypadku Ex-ML, w pozostałych przypadkach z Ex-ML_NBAS_D). Ex-SIMON_BTG wyposażony w telemechanikę Ex-mBEL_S przystosowany do łączności poprzez sieć trunkingową oraz poprzez sieć GSM (GPRS). Szczególnym wykonaniem urządzenia jest: - Ex-SIMON_KTW opartym o moduł telemechaniki Ex-mBEL_RC_KTW, który przeznaczony do współpracy z wyłącznikiem reklozera firmy TAVRIDA. Sterownik ten zapewnia realizację automatyk zabezpieczeniowych i pomiar prądów (wyposażony jest w moduł do współpracy z cewką Rogowskiego). - Ex-SIMON_GVR opartym o moduł telemechaniki Ex-mBEL_RC_GVR, który przeznaczony do współpracy z wyłącznikiem próżniowym GVR Recloser. Sterownik ten zapewnia realizację automatyk zabezpieczeniowych i pomiar prądów, a także jest źródłem energii dla napędu wyłącznika. Obwody wejściowe i wyjściowe Obwody wejściowe i wyjściowe są dostosowane do potrzeb typowych obiektów energetycznych. Zarówno parametry obwodów we/wy, jak i rozdzielczość systemu pomiarowego zależą od zastosowanego typu telemechanik. Łączność Ex-SIMON może prowadzić łączność poprzez: - sieć trunkingową (MPT); poprzez bezpośrednie podłączenie kanału komunikacyjnego zastosowanej Zasilanie Ex-SIMON wyposażony jest w zasilacz Ex-UPS24VE przetwarzający napięcie przemienne 230V na napięcie stałe 24V ładujące akumulatory. Zasilacz przystosowany jest do współpracy z zewnętrznymi szczelnymi akumulatorami kwasowo-ołowiowymi (np. żelowymi) o pojemności do 20Ah. Dodatkowo urządzenie wyposażone jest w wyjście 12V do zasilania radiotelefonu (MPT lub TETRA). Zasilacz wyposażony jest w łącze komunikacyjne pozwalające podłączyć go do zainstalowanej na obiekcie telemechaniki. Z telemechaniką komunikuje się w protokole DNP 3.0 Ex-SIMON_NT wyposażony w telemechanikę Ex-ML z półką do mocowania terminala trunkingowego w szafce wnętrzowej

4 Parametry techniczne: Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Zasilanie Napięcie zasilania ~230V 50Hz Obudowa Maksymalny prąd wejściowy Pobór mocy 1,4A (230V) 300VA Podtrzymanie bateryjne żelowe akumulatory bezobsługowe 15Ah Wyjście 24V Napięcie: regulowane w granicach =(26..33)V. Prąd: 5A (dzielony pomiędzy wyjście i doładowanie akumulatora) Wyjścia sterujące ogrzewaniem Napięcie: 24V i wentylacją: Prąd: 1A Wyjścia sygnalizacyjne Napięcie sygnalizacji: =220V max Prąd obciążenia wyjść: 100mA max Wejście zdalnego wyłączenia Napięcie wejściowe: 24V Prąd wejściowy: 10mA Wejścia pomiarowe Pomiar temperatury Zakres: ( ) o C Dokładność +-1 o C Pomiar napięcia Zakres (0..35)V Dokładność: <1% Pomiar prądu Zakres (-8..8)A. Dokładność: <2% Łączność: RS232: 4800,n,8,1 DNP3 LON: 78kB RS485 Warunki środowiskowe Zakres temperatur pracy ( ) C / składowania / ( ) C Wilgotność względna 95% bez kondensacji Stopień ochrony IP 20 zgodnie z PN EN słupowa Izolowana termicznie szafka stalowa z blachy nierdzewnej mocowana plecami do ściany bądź słupa, z drzwiami uchylanymi do góry, wentylowana, ogrzewana, z miejscem na zamocowanie radiotelefonu. wnętrzowa Wymiary (WxSxG) słupowa 830 x 605 x 340 mm Dołączanie obiektu Funkcje urządzenia Schematy przyłączeniowe: wnętrzowa Szafka stalowa, lakierowana, wentylowana, ogrzewana, drzwi na bok 760x600x350 Dławiki (do wprowadzania przewodów w dnie szafki), zaciski śrubowe 2,5 mm 2 oraz 10mm 2, Przepusty kablowe PG 29, PG16. zależą od typu zastosowanej telemechaniki. Schemat przyłączeniowy sterownika z telemechaniką Ex-mBEL_S 1) K.C. kontrola ciągłości obwodu wyłączającego. 2) Informacje z Ex-ML_NBAS_D oraz z zasilania są przesyłane w trybie zdarzeniowym do systemu telemechaniki.

5 3) Złącze COM3 może być wykorzystane do podłączenia, poprzez odpowiedni konwerter, innych urządzeń (telemechanik lub liczników). Przykładowy schemat przyłączeniowy sterownika z telemechaniką Ex-ML Przykładowy schemat przyłączeniowy sterownika z telemechaniką Ex-micro2

6 Schemat przyłączeniowy sterownika Ex-SIMON_GVR
