Instrukcja obsługi Neuron Cyfrowy (2-2 P) Data publikacji luty 2010 Nr katalogowy DIQx-22P-00

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi Neuron Cyfrowy (2-2 P) Data publikacji luty 2010 Nr katalogowy DIQx-22P-00"

Transkrypt

1

2 Strona 2 z 10 Spis treści 1 Charakterystyka ogólna Zastosowanie Schemat podłączenia Parametry techniczne Przykładowe zastosowania Prawidłowe zachowanie ze zuŝytym sprzętem elektrycznym i elektronicznym Informacje dot. bezpieczeństwa

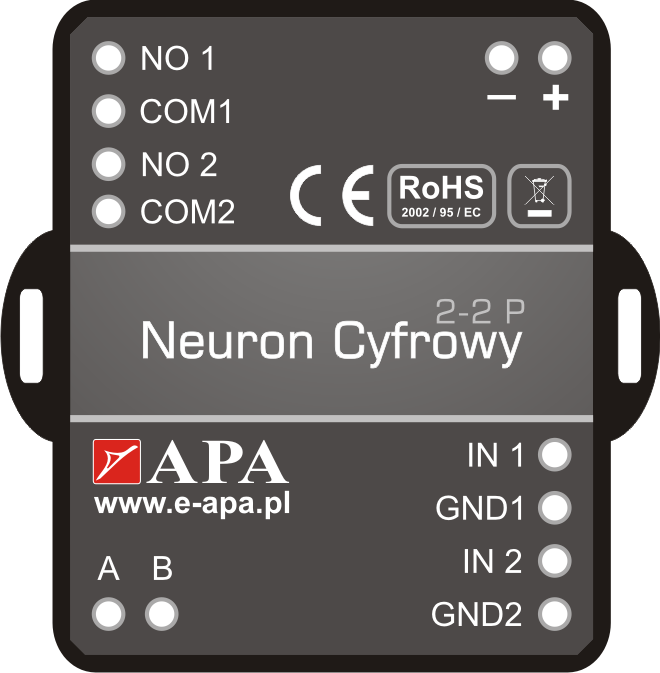

3 Strona 3 z 10 1 Charakterystyka ogólna Neuron Cyfrowy (2-2 P) z wejściami cyfrowymi i wyjściami przekaźnikowymi umoŝliwia współpracę z innymi urządzeniami cyfrowymi i analogowymi przy pomocy magistrali RS485. Neuron Cyfrowy przeznaczony jest do montaŝu podtynkowego w puszce elektryczniej o głębokości 80mm. Posiada dwa optoizolowane wejścia cyfrowe i dwa wyjścia przekaźnikowe typu NO (normalnie otwarte). Opis wyprowadzeń przedstawiono na rysunku 1. Rys. 1. Widok Neuronu Cyfrowego 1.1 Zadajnik adresu Neuron Cyfrowy posiada moŝliwość ustawienia indywidualnego adresu powyŝej 100 wykorzystywanego do komunikacji poprzez magistralę RS485. Do ustawiania adresu urządzenia przewidziana jest dedykowana aplikacja na PC. MoŜliwe jest maksymalnie podłączenie 32 róŝnych, niezaleŝnie adresowanych urządzeń do jednej linii RS485. KaŜdy Neuron Analogowy i Cyfrowy musi mieć ustawiony swój niepowtarzalny adres. UWAGA! W przypadku ustawienia co najmniej dwóch identycznych adresów urządzeń na magistrali, prawidłowa komunikacja nie jest moŝliwa. 1.2 Terminator Neuron Cyfrowy nie posiada wbudowanego terminatora (rezystor końcowy), który naleŝy włączyć przy pomocy przełącznika w ostatnim fizycznie podłączonym do linii RS485 urządzeniu. Wobec powyŝszego urządzenie to nie moŝe być ostatnie na linii RS Sygnalizacja Neuron Cyfrowy nie posiada Ŝadnej sygnalizacji. Wejścia i wyjścia Neuronu Cyfrowego są galwanicznie izolowane od linii zasilania i linii RS485. Daje to moŝliwość pracy poszczególnych neuronów przy róŝnych potencjałach masy, zapobiega przepływowi prądów wyrównawczych oraz chroni przed przepięciami w czasie wyładowań atmosferycznych. 3

4 Strona 4 z 10 2 Zastosowanie Sterowanie oświetleniem, syreną alarmową, lampką sygnalizacyjną itp. Zbieranie informacji z czujników (np. czujników ruchu, dymu), wyłączników, wyłączników krańcowych itp. Sterowanie oświetleniem, kontaktami elektrycznymi. 3 Schemat podłączenia 3.1 Wejścia cyfrowe Neuron Cyfrowy (Rys. 2) został wyposaŝony w dwa uniwersalne, optoizolowane wejścia cyfrowe. Podanie napięcia (między wejściem IN x a stykiem GNDx ) z przedziału 6 24V interpretowane jest jako logiczna jedynka, natomiast podanie napięcia 0 1V traktowane jest jako logiczne zero. Nie podanie sygnału na wejście cyfrowe (wyprowadzenia niepodłączone) interpretowane jest przez urządzenie jako stan niski. NaleŜy pamiętać o odpowiedniej polaryzacji wejść ( GNDx - ; IN x + ), gdyŝ w przeciwnym razie nie będzie moŝliwe odczytanie stanów wejść. Litera x oznacza numer wejścia. Rys. 2. Schemat podłączeń wejść cyfrowych 3.2 Wyjścia przekaźnikowe Wyjścia realizowane są za pomocą przekaźników elektromechanicznych, które posiadają po jednym styku przełączającym. Gdy sterownik nie jest wysterowany to istnieje fizyczne rozwarcie pomiędzy COMx a NO x. Wysterowanie przekaźnika powoduje jego przełączenie, czyli fizyczne zwarcie NO x z COMx. Litera x oznacza numer przekaźnika. Na rysunku 3 przedstawia schemat połączeń. Rys. 3. Schemat połączeń wyjść przekaźnikowych podczas wysterowania przekaźników 4

5 Strona 5 z Magistrala RS485 Rysunek 4 przedstawia schemat podłączenia Neuronu Cyfrowego do magistrali RS485. Rys. 4. Schemat połączenia magistrali RS Zasilanie Wejście zasilania są zabezpieczone przed nieprawidłową polaryzacją napięcia zasilania. Schemat połączenia przedstawia rysunek 5. Rys. 5. Schemat połączenia zasilania 5

6 Strona 6 z 10 4 Parametry techniczne Funkcjonalność Interfejs komunikacyjny urządzenia zrealizowany poprzez magistralę RS485 Złącza wykonane są w postaci przewodów wyprowadzonych bezpośrednio z obudowy Urządzenie podłączane jest za pomocą kostek elektrycznych Dwa optoizolowane wejścia cyfrowe oraz dwa wyjścia przekaźnikowe typu NO Sposób montaŝu podtynkowy w puszce φ80, głębokość min. 43mm Wejścia cyfrowe Rezystancja wejściowa: Dopuszczalny zakres napięć wejściowych: Stany logiczne: 4,7kΩ ¼W 0 24V niski: 0 1V; wysoki: 6 24V Wyjścia przekaźnikowe typu NO Maksymalne napięcie zestyków: Minimalne napięcie zestyków: Znamionowy prąd obciąŝenia w kategorii AC1: Znamionowy prąd obciąŝenia w kategorii DC1: Maksymalny prąd załączania: ObciąŜenie prądowe zestyków ciągłe: Maksymalna moc łączeniowa w kategorii AC1: Minimalna moc łączeniowa: Rezystancja zestyków: 250V / 300V 12V 1A / 230V AC 1A / 24V DC 10A na czas 20ms 1A 300VA 1W < 100mA, 24V Maksymalna częstość łączeń: obciąŝenie znamionowe w kategorii AC1: bez obciąŝenia: Trwałość łączeniowa w kategorii AC1: Trwałość mechaniczna: 360 cykli/h cykli/h > 3x10 4 3A, 250V AC > 10 7 cykli Zasilanie Napięcie zasilania: Maksymalny pobór prądu: 12 30V DC 0,1A/12V DC; 0,05A/24V DC Bezpiecznik : polimerowy 0,2A Temperatura pracy: Maksymalna wilgotność względna powietrza: Wymiary: Waga: +5 C +50 C 80% (bez kondensacji) 58 x 50 x 26 mm 0,059 kg 6

7 Strona 7 z 10 5 Przykładowe zastosowania Na rysunkach przedstawiono przykładowe aplikacje z wykorzystaniem Neuronu Cyfrowego podtynkowego. Podczas projektowania instalacji, projektant musi wziąć pod uwagę maksymalne moŝliwe obciąŝenie wyjść przekaźnikowych. W przypadku potrzeby sterowania większą mocą, naleŝy zastosować dodatkowe przekaźniki zewnętrzne. Neuron Cyfrowy podtynkowy dedykowany jest do sterowania oświetleniem. Na rysunku 6 przedstawiono typowe zastosowanie urządzenia. Obwody zasilania włączników oświetlenia nie są zasilane z tego samego zasilacza, co Neuron Cyfrowy. Linie zasilania Neuronu Cyfrowego i urządzeń wejściowych zostały oddzielone. Takie podłączenie zwiększa izolację pomiędzy układami, system staje się wówczas odporniejszy na przepięcia. Rys. 6. Schemat aplikacji nr 1 7

8 Strona 8 z 10 Rysunek 7 przedstawia schemat podłączenia: czujnika ruchu, oświetlenia, włączników. Urządzenia wejściowe zasilane są z oddzielnego zasilacza. Rys. 7. Schemat aplikacji nr 2 8

9 Strona 9 z 10 Rysunek 8 przedstawia schemat podłączenia: oświetlenia jarzeniowego przez zewnętrzny przekaźnik, czujnika ruchu, oświetlenia, włączników oświetlenia. Urządzenia wejściowe zasilane są z oddzielnego zasilacza. Rysunek 8. Schemat aplikacji nr 3 9

10 Strona 10 z 10 6 Prawidłowe zachowanie ze zuŝytym sprzętem elektrycznym i elektronicznym Zgodnie z ustawą o zuŝytym sprzęcie elektrycznym i elektronicznym uŝytkownik sprzętu jest zobowiązany do oddania zuŝytego sprzętu zbierającemu zuŝyty sprzęt. Zabrania się umieszczania zuŝytego sprzętu łącznie z innymi odpadami pochodzącymi z gospodarstw domowych w celu uniknięcia niekorzystnych skutków dla środowiska i zdrowia ludzi wynikających z moŝliwości obecności składników niebezpiecznych w sprzęcie elektrycznym i elektronicznym. UŜytkownicy urządzenia w gospodarstwach domowych w celu bezpiecznego dla środowiska przetworzenia, powinni skontaktować się z punktem sprzedaŝy detalicznej produktu lub organem władzy lokalnej odpowiedzialnej za gospodarkę odpadami. UŜytkownicy urządzenia w firmach, powinni skontaktować się ze swoim dostawcą sprzętu w celu uzyskania informacji dotyczącej dalszego postępowania ze zuŝytym sprzętem elektrycznym lub elektronicznym. 7 Informacje dot. bezpieczeństwa NIEBEZPIECZEŃSTWO RYZYKO PORAśENIA PRĄDEM ELEKTRYCZNYM Urządzenie moŝe być instalowane i serwisowane wyłącznie przez wykwalifikowany personel, który musi spełniać wymagania odpowiednich przepisów odnośnie wykonywania pracy przy urządzeniach elektrycznych. Nieprzestrzeganie tej instrukcji moŝe być przyczyną śmierci lub powaŝnych obraŝeń ciała. PN-EN 55022:2006/A1:2008 PN-EN :2002 PN-EN :2002/A2:2007 PN-EN :
