BIS 2.5 Przegląd zmian Paweł Piekut

Transkrypt

2 BIS 2.5 Feature overview Główne zmiany BIS v2.5 Główne zmiany Wsparcie Internet Explorer 9 Korzyści Poprawienie kompatybilności (software) Nowe interfejsy dostosowane do obecnych standardów monitorów 16:9 Integracja kamer HD cameras oraz encoderów, H.264 Integracja BRS 8.9 (HD) oraz DVR 7xx Poprawienie kompatybilności (hardware) Integracja portfolio urządzeń HD Integracja Bosch video recording solutions Integracja ponjad 1000 kamer innych producentów i encoderów (video servers) oraz wsparcie ONVIF (obraz live) Bardziej otwarty system 2 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

3 Nowe licencje BIS 2.5 w cenniku CTN Numer SAP Opis produktu Cena PLN BLP BIS-GEN-B25EN F01U264B24 BIS 2.5 podstawowy pakiet EN 5610,00 BIS-GEN-UP25 F01U BIS Upgrade do wersji ,00 BIS-GEN-REFV25 F01U BIS Re-fitting features V ,00 BIS-VIE-EXTFEAT F01U VIE Dodatkowe Funkcje 3553,00 BIS-VIE-VRECHA F01U26499 VIE dodatkowy kanał video (kamera innego producenta) 897,00 3 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

4 General Product Improvements with BIS 2.5 Wsparcie Internet Explorer 9 Nowe szablony GUI for dla monitorów 16:9 / 16:10 Zwiekszenie ilości symboli w bibliotece detektorów Improve visibility of line states (font vs background color) Wsparcie czytników LECTUS 3000 Duo (tylko przez wiegand) 4 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

5 Wsparcie Internet Explorer 9 BIS kompatybilny z Windows IE version 9 Żadnych zmian w ustawieniach IE9 w stosunku do IE8 Przeglądarka IE9 wspiera/oferuje: Wysoka wydajność GUI HTML5 oraz CSS3 Skrypty JavaScript i jquery 5 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

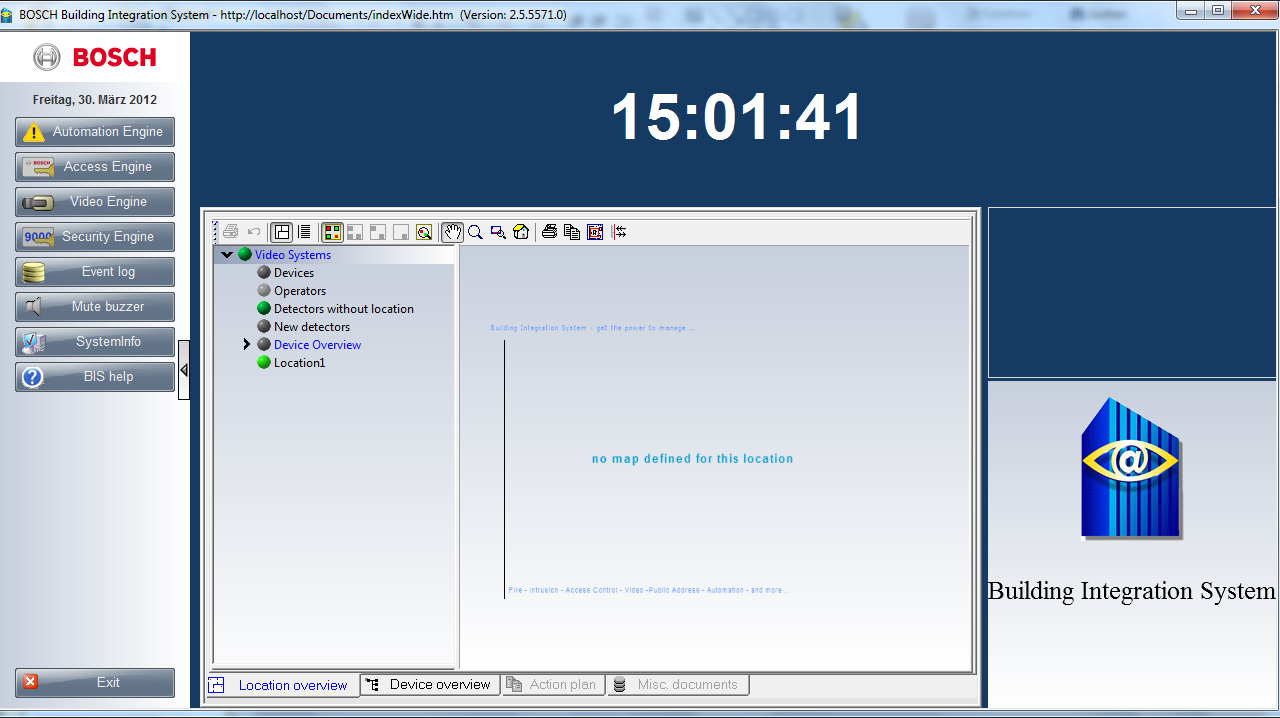

6 Nowe szablony GUI dla ekranów 16:9 Nowe pliki Index-ów do użycia przy ekranach 16:9 6 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

9 Zwiększona ilośc symboli do wizualizacji urządzeń +16 Coupler +30 Detectors for False Ceilings (ZD) +30 Detectors for False Floors (DB) +108 Letters, Number, Signs +16 House +7 IT Equipment +4 PA (Praesideo Devices) +211 new detector symbols W sumie ponad 700 nowych symboli Launch in May 2012 (EN) 9 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

10 Wsparcie LECTUS 3000 DUO Specyfikacja LECTUS 3000 DUO: Mifare Classic lub Desfire EV1 Interfejs Wiegand orazrs485 Czytanie CSN oraz Data Record Read Optyczny tamper Beeper, który można sterować 3 LED-y Wytrzymała obudowa (IP65) Podświetlane logo Bosch Launch in May 2012 (EN) Wsparcie czytników LECTUS 3000 DUO na chwile obecną tylko w trybie wiegand Czytnik dostępny od sierpnia Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

11 Zmiany w integracji CCTV BIS 2.5 Wsparcie H.264 i strumieni HD Wsparcie DVR 7xx Wsparcie Bosch Recording Station (HD) Wyświetlanie informacji ze zdarzeń IVA w VIE cameos Wsparcie VRM 2.21 Wsparcie 1000 kamer innych producentów Wsparcie standardu ONVIF Poprawiona integracji z BVMS 11 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

12 Wsparcie Bosch Recording Station BRS 8.9 (HD) Możliwości połaczenia IP network BRS OPC server BIS BIS login server OPC OPC IP network 1 OPC -> 1 BRS VSDK OPC server BIS login server OPC BIS 1 VSDK OPC server może obsłuzyć kilka systemów BRS (do 80) ale traci się możliwości wywoływania detekcji ruchu Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, 12 editing,

13 Wyświetlanie zdarzeń IVA w VideoEngine W oknach VIE (cameos) moga być wyświetlane metadane za równo dla materiału live jak równiez dla materiału archiwalnego 13 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

14 Wsparcie Video Recording Manager Wsparcie Bosch VRM 2.21 przez BIS 2.5 Wykonywanie kopii VRM jest wspierane przez licencję VIE Extended features Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, 14 editing,

15 Wsparcie ponad 1000 urządzeń CCTV innych producentów Połączenie za pomocą oprogramowania Video Recording Engine (VRE, na DVD) VRE musi być zainstalowany na dedykowanym serwerze zdolnym obsłużyć nagrywanie 64 strumieni. Jeżeli potrzeba obsługi więcej niż 64 strumienie, kolejny serwer musi być uruchomiony. Standardowo VRE zawiera licencje na 1 kamerę Materiał live jak równiez archiwalny moga być wyświetlane w VideoEngine za pomocą VRE 15 Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

16 Wsparcie ponad 1000 urządzeń CCTV innych producentów Struktura system BIS + VRE z urządzeniami innych producentów: IP network Video stream Live/Rec BIS VRE BIS login server VRE server Nie potrzeba żadnych serwerów OPC. Oprogramowanie VRE znajduje sie płycie BIS i powinno być instalowane na oddzielnej maszynie. Aby korzystać z tych kamer w BIS należy utworzyc virtualne kamery ze linkiem o wskazanej budowie np Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, 16 editing,

17 Support of ONVIF device Live stream Integracja kamery ONVIF do BIS za pomocą virtualnego detektora Ograniczenia: Tylko obraz na żywo (póki co bez możliwości odtwarzania materiału archiwalnego) Brak możliwości sterowania kamerami PTZ Struktura URL vitualnych detektorów Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

18 VIE Extended Features license: Oferujemy nową licencję BIS-VIE-EXTFEAT, która oferuje: Nowe 16:9 cameo layout-y (2x3, 3x4, 2+4, 1+3, 1+8, 2+6, PiP) włączając Auto-Detect 16:9 lub 4:3 monitors Media Export do ASF Wsparcie Backup VRM (drugi VRM może pracować jako zapasowy) AMG (Bosch Analog Monitor Groups) Decoder Control with VIP-XD Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, 18 editing,

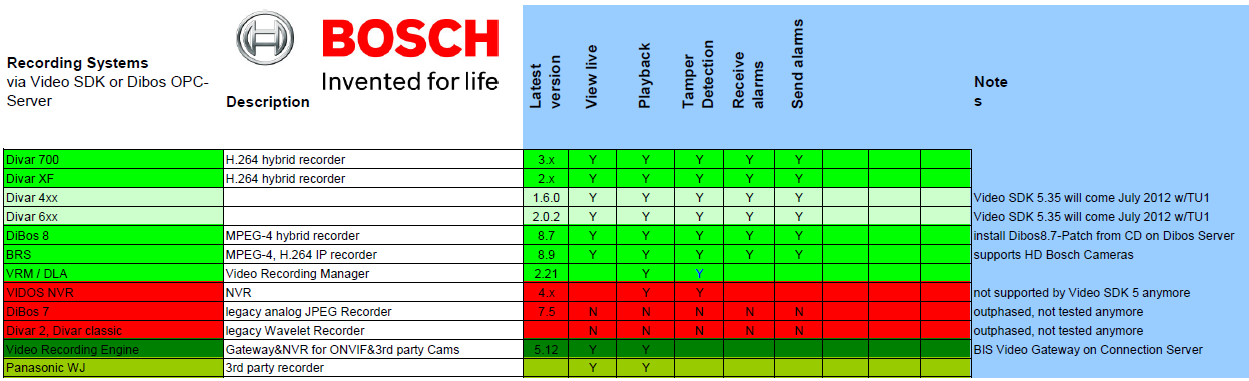

20 Support of DVR 7xx series recorder Video compatibility overview for recorders Internal ST/PRM2-EU May 2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, 20 editing,

21 BIS: licencjonowanie podsystemów Version 1 21

22 Modułowa budowa BIS BIS AccessEngine VideoEngine AutomationEngine MAC VideoSDK VideoSDKSerwer OPC FPA5000 OPC MAP5000 OPC Praesideo Department 25/03/2011 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, 22

23 BIS idea podziału licencji Wybór wykonywany na trzech poziomach: Operator level (operation with GUI) BIS basic package / version / language BIS Alarm Document and/or BIS Management package BIS Operators and/or Additional Divisions System level (panele, kontrolery..) Engine Basic Packages (AUE/VIE/ACE) OPC Server Licenses Operator level System level Subsystem level (sensory, kamery..) (Punkty detekcyjne / kanały wideo / przejścia / użytkownicy kart / goście / ) Subsystem Level 23

24 BIS idea podziału licencji : Operator level Operator level System level Add extra operator: 1 in BIS Basic Package Add extra division: 1 in BIS Basic Package Subsystem Level Operator level Alarm Document package: Display site plans Graphical navigation Layer controlling Display action plans Mandatory: BIS Basic Package Action management Device overview Multi-client system Display misc docs Additional Division 1 OPC Server License Alarm Management package: Timer Operator alarm Message distribution Application launcher 24

25 BIS idea podziału licencji : System level Operator level System level System Level Subsystem Level Automation Engine Basic Package: 500 (własnych) punktów detekcyjnych Video Engine Basic Package: 40 kanałów wideo Access Engine Basic Package: 32 Przejść 2000 użytkowników kart 500 Gości AUE (BIS-AUE-BPA) oraz VIE (BIS-VIE-BPA) wymagają licencji na połączenie z OPC (BIS-GEN-OPCLIC) do działania z BIS. 1 licencja na połączenie z serwerem OPC jest w pakiecie BIS Basic package. Jesli jest więcej niż jeden system, należy dospecyfikować dodatkowe licencje na połączenie z OPC (BIS-GEN-OPCLIC). 25

26 BIS idea podziału licencji : Subsystem level Operator level System level Subsystem Level Subsystem Level AUE rozszerzenia: Dodatkowe (własne) pkt.det. BIS-GEN-P100 BIS-GEN-P1000 BIS-GEN-P10K Dodatkowe pkt.det. BIS-AUE-P100 BIS-AUE-P1K BIS-AUE-P10K VIE rozszerzenia: Dodatkowy kanał wideo BIS-VIE-ADDCHA ACE rozszerzenia: Video weryfikacja BIS-ACE-VIDVERI Zrządzanie parkingiem BIS-ACE-PARKMGR Dodatkowe przejśćia (32 w ACE BP) BIS-ACE-32DOORS Dodatkowi użytkownicy (2K w ACE BP) BIS-ACE-1000CRD Dodatkowi goście (500 w ACE BP) BIS-ACE-100VIS 26

27 Wprowadzenie: OPC Serwery The BIS Basic Package zawiera w sobie 1 darmową licencję na połączenie z serwerem OPC, owa licencja może być wykorzystana to połączenia z jakim kolwiek serwerem OPC, nawet inne producenta. Jeśli potrzeba połączenia z wieksza ilością serwerów OPC należy dospecyfikować odpowiednią ilość licencji BIS-GEN-OPCLIC. Wiekszośc serwerów OPC jest dostępna na płycie DVD wraz z BIS-em. OPC OPC OPC BIS Kamery IP 4 3 CAN BUS

28 Wprowadzenie: Punkty detekcyjne BIS Każe urządzenia, które są podłączane za pomocą Automation Engine (AUE) wykorzystują punkty detekcyjne(licencje) do obsługi urządzeń jak np.: Grupy czujek pożarowych, wejścia/wyjścia w systemie FPA5000, czujki PIR, wzmacniacze, strefy nagłosnienia itd. The AUE Basic Package zawiera w standardzie 500 darmowych punktów detekcyjnych. Jeśli potrzeba obsłużyc więcej niż 500 punktów detekcyjnych, potrzeba dospecyfikować dodatkowe licnecje na 100, lub pkt.det. BIS-GEN-Pxxx Gdy podłączamy przez OPC serwer innego producenta sprzęt innego producenta wtedy potrzeba wykorzystać punkty detekcyjne: BIS-AUE-P100, BIS-AUE-P1K, BIS-AUE-P10K. 28

29 Automation Engine (AUE) 29

30 Automation Engine wspierane urządzenia SSWiN& SAP: MAP 5000 FPA 5000 CCTV: Allegiant Krosownica wizyjna BVMS Nagłosnienie/DSO: Praesideo Sterowanie/nadzorowanie IO AMC Controller 30

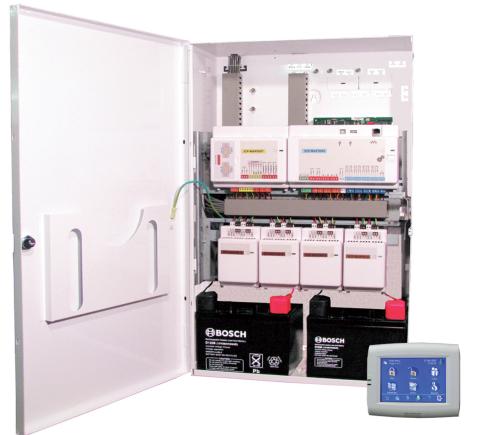

31 AUE: MAP 5000 Aby połączyć centralę MAP 5000 do BIS potrzeba: AUE Basic Package (BIS-AUE-BPA) OPC Server License, 1 na centralę MAP (BIS-GEN-OPCLIC) Własne punkty detekcyjne BIS (BIS-GEN-Pxxx) BIS login server OPC BIS IP network 1 Serwer OPC (aplikacja może współpracować jednocześnie z 4 centralami MAP5000) 31

32 AUE: FPA 5000 connection Aby połączyć centralę FPA5000 do BIS potrzeba: AUE Basic Package (BIS-AUE-BPA) OPC Server License (BIS-GEN-OPCLIC) na 1 FPA OPC server, który może obsłużyć do 31 central FPA (połączonych ze sobą za pomocą CAN ) Własne punkty detekcyjne (BIS-GEN-Pxxx) IP network BIS OPC OPC BIS login server BIS Con. server UWAGA! Obligatoryjnie potrzebny FPA OPC License key (ADC OPC) Z cennika systemów SAP! (1 klucz / pętle do 31 central) 1 31 central FPA połączonych za pomocącan Kolejne do 31 central FPA połączonych za pomoca CAN 32

33 AUE: Allegiant Matrix Aby połączyć Allegiant Matrix do BIS potrzeba: AUE Basic Package (BIS-AUE-BPA) OPC Server License (BIS-GEN-OPCLIC) Punkty własne BIS na każda kamerę, I/O, (BIS-GEN-Pxxx) IP network OPC BIS BIS login server 33

34 AUE: BVMS connection Aby połączyć BVMS server do BIS potrzeba: AUE Basic Package (BIS-AUE-BPA) Punkty własne BIS (BIS-GEN-Pxxx) BVMS Connection license (BIS-GEN-BVMSCON ) BVMS OPC Server software (MBV-FOPC-20 ) IP network BIS login server BIS BVMS server OPC BVMS Max 500 kanałów Tylko stany z systemu BVMS mogą być monitorowane bądź kontrolowane za pomoca BIS. Żadne obrazy wideo nie są wyświetlane w BIS GUI!!! BIS pracuje jako wirtualny operator systemu BVMS W integrowanym systemie BIS+BVMS moga występowac: stacje robocze tylko BIS-a, tylko BVMS-a oraz stacje robocze z zinstalowanymi oboma klientami w takiej konfiguracji BIS sterowac wyświetlaniem sie obrazów wideo w kliencie BVMS-a. 34

35 AUE: Praesideo Aby połączyć Praesideo do BIS potrzeba: AUE Basic Package (BIS-AUE-BPA) OPC Server License (BIS-GEN-OPCLIC) OPC Server software(darmowa aplikacja) Punkty własne BIS (BIS-GEN-Pxxx) wykorzystywane do obsługi: NCO, wzmacniaczy, stacji wywoławczych, stref (nie głosników!!) oraz I/O w urzadzeniachdevices. IP network OPC BIS BIS login server 35

36 AUE: IO AMC controller Aby połączyć IO AMC Kontroler do BIS potrzeba: AUE Basic Package (BIS-AUE-BPA) OPC Server License (BIS-GEN-OPCLIC) OPC Server software (darmowa aplikacja) Własne punkty detekcyjne(bis-gen-pxxx) potrzebne do wizualizacji I/O w urządzeniach IP network OPC BIS IO AMC kontrolery w sieci BIS login server 36 Rozszerzenia IO (max. 3 / IO AMC) połączone za pomocą rs485 z kontrolerm IO

37 Video Engine (VIE) 37

38 Video Engine wspierane urządzenia Bosch CCTV IP: Kamery IP (Dinion IP, FlexiDome IP, AutoDome IP) Kodery (VIPX, VideoJet X) Digital Video Recorder DiBos 7 oraz 8 Divar XF Wsparcie iscsi oraz VRM! 38

39 Video Integration OPC server limitacje 1 DiBos / DiBos OPC server 10 Divar Classic / Divar OPC server 200 BVIP urządzeń / VCS OPC server Limitacja VSDK OPC server ciąż testowana 39

40 VIE: Video SDK OPC Server Aby połączyć urządzenia CCTV zapomocą VSDK OPC do BIS potrzeba: Do podglądania strumieni wizyjnych, sterowania urządzeń CCTV-IP i DVR-ów: VIE Basic Package (BIS-VIE-BPA) OPC Server License do połączenia z VSDK OPC server (1 OPC license dla wszystkich połączeń) Dodatkowe kanały wideo (BIS-VIE-ADDCHA) kiedy jest ich więcej niż 40 IP network BIS login server VSDK OPC BIS Tylko Divar XF potrzebuje być integrowany z BIS-em za pomocą specjalnej wersji VSDK OPC serwera, który nie jest dostepny za darmo na projekt! 40

41 VIE: CCTV IP Aby połączyć CCTV-IP urządzenia do BIS potrzeba: VIE Basic Package (BIS-VIE-BPA) OPC Server License do połączeniavcs OPC server (obsłuży do 200 urządzeń) Dodatkowe kanały wideo (BIS-VIE-ADDCHA) kiedy jest ich więcej niż 40 IP network BIS OPC Do 200 urządzeń BIS login server Kiedy jest wymóg obsłużenia więcej niż 200 urządzeń potrzebujesz OPC Server (i Connection Server) 41

42 VIE: DiBos Aby podłączyć DiBos DVR do BIS potrzeba: VIE Basic Package (BIS-VIE-BPA) OPC Server License do połączenia DiBos OPC server (1 OPC license / DiBos) Dodatkowe kanały wideo (BIS-VIE-ADDCHA) kiedy jest ich więcej niż 40 IP network BIS OPC OPC BIS login server Każdy DiBos pracuje jako Connection Server z lokalnym DiBos OPC server! 42

43 Access Engine (ACE) 43

44 Access Engine wspierane urządzenia Bosch Kontrolery wspierane przez Access Engine: AMC 4W Kontroler z interfejsami Wiegand AMC 4R4 Kontroler z interfejsami RS485 44

45 Access Engine Basic Package Oprócz stndardowych funkcji, takich jak np. Modele czasowe, zezwolenia dostępu, antipassback Access engine pakiet podstawowy zawiera nastepujące funkcje: Ograniczenie ilości osób w strefie Dostęp tylko dla N osób Śluza Obchody wartowników, Możliwość tworzenia raportów Zarządzanie gośćmi, Zazbrajanie/rozbrajanie SSWiN Obsługa wind Narzędzie do Importu/Exportu danych 2000 użytkowników kart 500 gości 32 przejść 45

46 Access Engine OPC server oraz urządzenia Żadne licencje na połączenie z serwerem OPC nie są wymagane. Żadne licencje na punkty detekcyjne nie są wymagane. 46

47 ACE: AMC 4W Kontroler Wiegand Aby połączyć kontroler AMC 4W do BIS potrzeba: ACE Basic Package, zawiera 32 przejścia (BIS-ACE-BPA) Opcjonalnie: licencja na dodatkowe 32 przejścia (BIS-ACE-32DOORS)jeśli potrzeba obsłużyć więcej niż 32 przejścia w systemie. IP network Kontrolery AMC BIS login server ACE MAC / DMS BIS OPC Rozszerzenia AMC (max. 1 rozszrzenie Wiegand oraz 3 rozszrzenia I/O na kontroler) komunikujące się z kontrolerem za pomocą RS485 47

48 ACE: AMC 4R4 controller connection Aby połączyć kontroler AMC 4R4 do BIS potrzeba: ACE Basic Package, zawiera 32 przejścia (BIS-ACE-BPA) Opcjonalnie: licencja na dodatkowe 32 przejścia (BIS-ACE-32DOORS)jeśli potrzeba obsłużyć więcej niż 32 przejścia w systemie. IP network BIS login server Kontrolery AMC ACE MAC / DMS BIS OPC Rozszerzenia AMC (max. 3 rozszrzenia IO na kontroler) komunikujące się z kontrolerem za pomocą rs485 48
