1 1 Bosch Recording Station Appliance Nadzór pod ścisłą kontrolą. Gdziekolwiek jesteś.

2 Bosch Recording Station A Przegląd 2 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

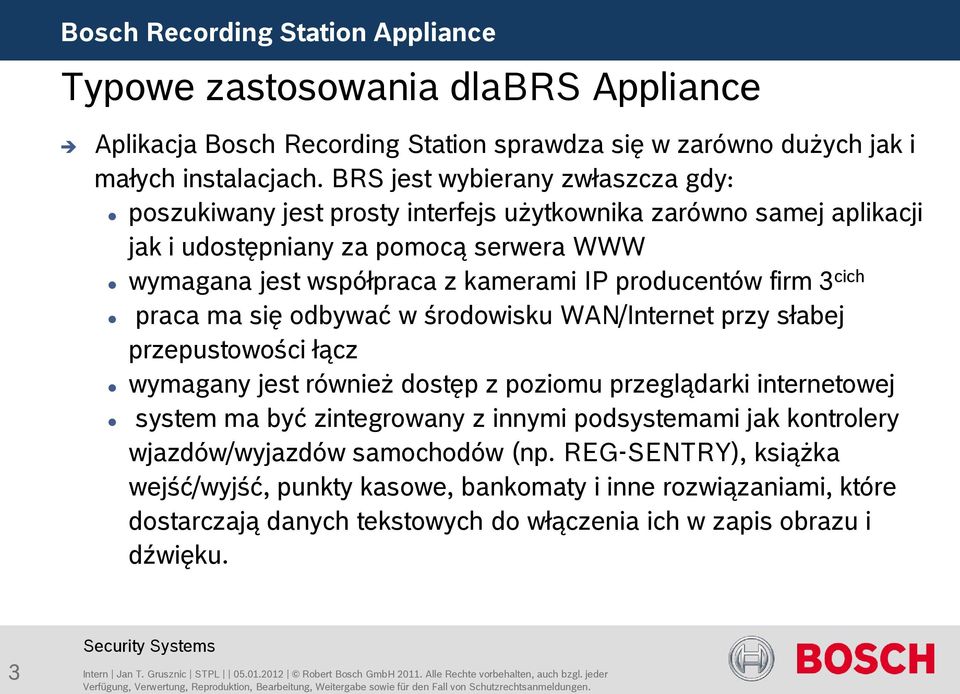

3 Typowe zastosowania dlabrs Appliance Aplikacja Bosch Recording Station sprawdza się w zarówno dużych jak i małych instalacjach. BRS jest wybierany zwłaszcza gdy: poszukiwany jest prosty interfejs użytkownika zarówno samej aplikacji jak i udostępniany za pomocą serwera WWW wymagana jest współpraca z kamerami IP producentów firm 3 cich praca ma się odbywać w środowisku WAN/Internet przy słabej przepustowości łącz wymagany jest również dostęp z poziomu przeglądarki internetowej system ma być zintegrowany z innymi podsystemami jak kontrolery wjazdów/wyjazdów samochodów (np. REG-SENTRY), książka wejść/wyjść, punkty kasowe, bankomaty i inne rozwiązaniami, które dostarczają danych tekstowych do włączenia ich w zapis obrazu i dźwięku. 3 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

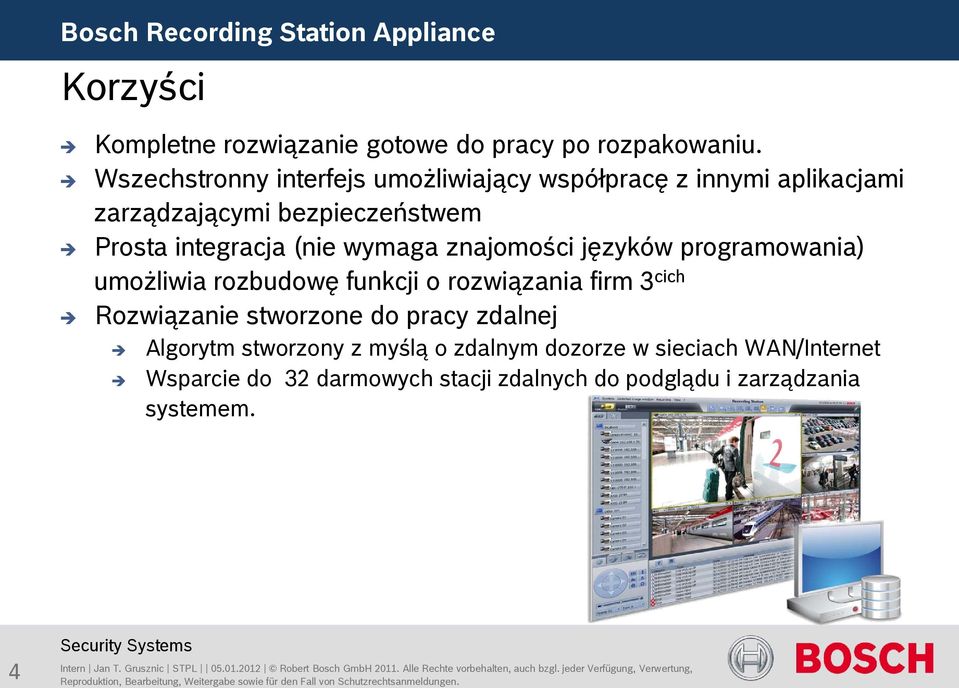

4 Korzyści Kompletne rozwiązanie gotowe do pracy po rozpakowaniu. Wszechstronny interfejs umożliwiający współpracę z innymi aplikacjami zarządzającymi bezpieczeństwem Prosta integracja (nie wymaga znajomości języków programowania) umożliwia rozbudowę funkcji o rozwiązania firm 3 cich Rozwiązanie stworzone do pracy zdalnej Algorytm stworzony z myślą o zdalnym dozorze w sieciach WAN/Internet Wsparcie do 32 darmowych stacji zdalnych do podglądu i zarządzania systemem. 4 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

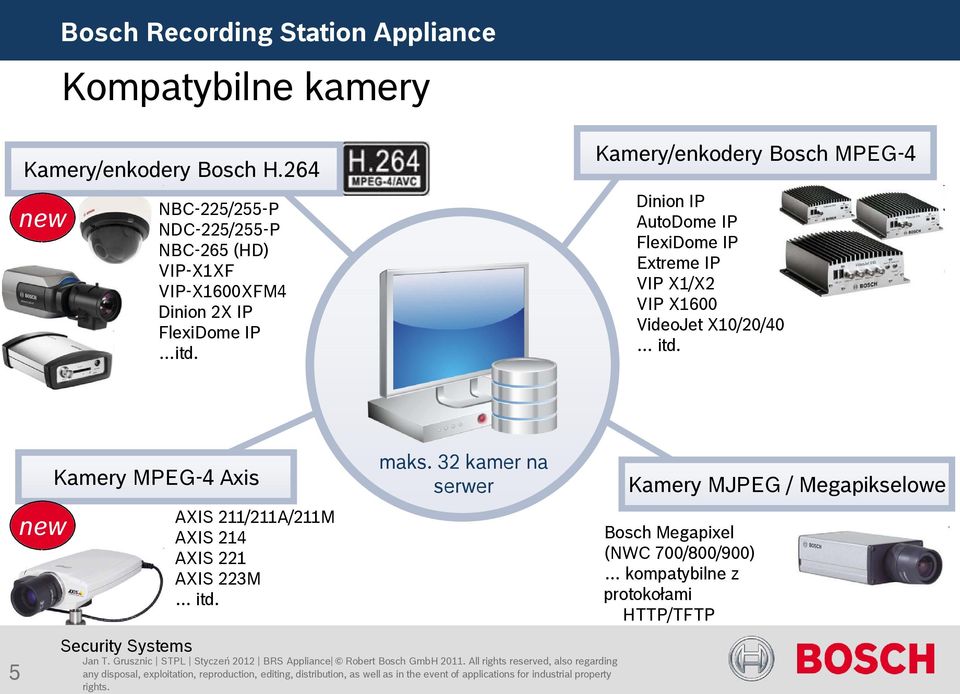

5 Kompatybilne kamery Kamery/enkodery Bosch H.264 new NBC-225/255-P NDC-225/255-P NBC-265 (HD) VIP-X1XF VIP-X1600XFM4 Dinion 2X IP FlexiDome IP itd. Kamery/enkodery Bosch MPEG-4 Dinion IP AutoDome IP FlexiDome IP Extreme IP VIP X1/X2 VIP X1600 VideoJet X10/20/40 itd. 5 new Kamery MPEG-4 Axis AXIS 211/211A/211M AXIS 214 AXIS 221 AXIS 223M itd. maks. 32 kamer na serwer Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights. Kamery MJPEG / Megapikselowe Bosch Megapixel (NWC 700/800/900) kompatybilne z protokołami HTTP/TFTP

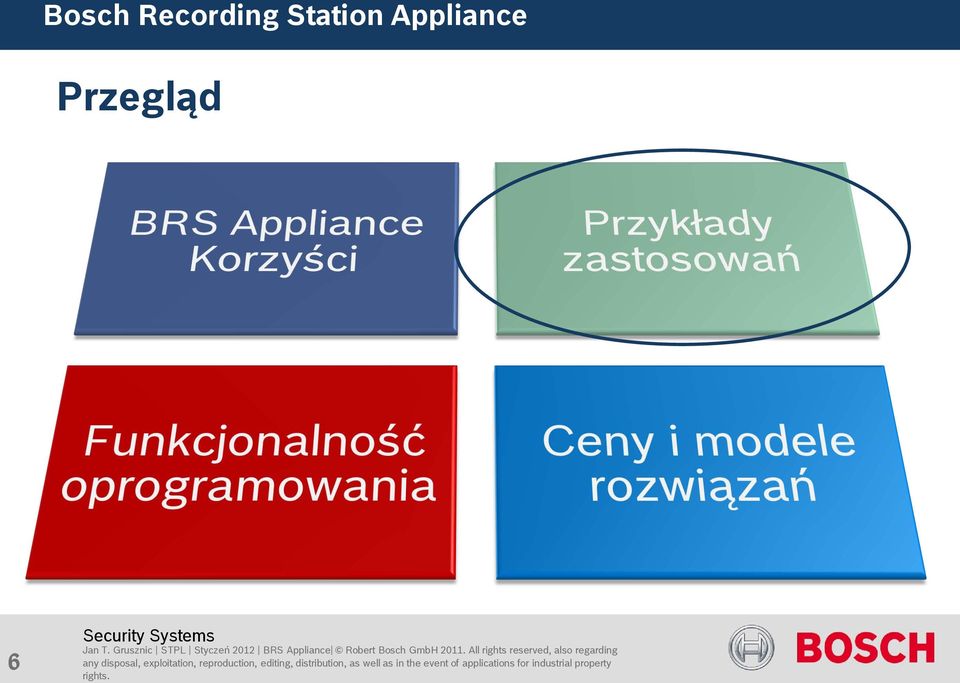

6 Przegląd 6 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

7 Wszytsko-w-jednym Obrazy kodowane: H.264, MPEG-4, MJPEG Maks. 64 kamery IP Przełącznik sieciowy 1000 Base-T Bosch Recording Station Appliance Wszystko w jednym : BRS-TOW-1100A Bosch Recording Station Appliance Oprogramowanie BRS preinstalowane na platformie DLA-1200 uzupełnionej o kartę graficzną umożliwiającej wizualizację obrazu. System zapisu i podglądu. Dysk 1TB. Minimal 3 rd party hardware specification: CPU: Intel Xeon 5504 Quad Core (2.0GHz) RAM: 4GB Network Adapter: 1GB Graphics Card: 32-bit color depth (DirectX 9 H/W support, no shared memory) OS: Windows XP Pro; Windows 7.NET Framework 4 BRS-TOW-4100A Bosch Recording Station Appliance Oprogramowanie BRS preinstalowane na platformie DLA-1200 uzupełnionej o kartę graficzną umożliwiającej wizualizację obrazu. System zapisu i podglądu. Dysk 4TB. Prawdziwe rozwiązanie wszystko w jednym wiążące stację roboczą i platformę zapisu. Jest zalicencjonowane i zainstalowane. Dodaj tylko kamery. 7 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

8 Serwer Obrazy kodowane: H.264, MPEG-4, MJPEG Maks. Max IP kamery Cameras IP Przełącznik sieciowy 1000 Base-T Serwer Serwer Bosch Recording Station Appliance: Minimalne wymagania dla stacji do podglądu: CPU: Intel Core2 Duo RAM: 2GB Karta graficzna: 32-bit color depth (DirectX 9 wsparcie H/W, bez współdzielenia pamięci) Karta sieciowa: 1GB OS (32/64-bit): Windows XP Pro lub Windows 7;.NET Framework 3.5 SP1 BRS-RAC1-4100A Bosch Recording Station Appliance Oprogramowanie BRS preinstalowane na platformie DLA Praca wyłącznie serwerowa. Dysk 4TB. BRS-RAC1-8100A Bosch Recording Station Appliance Oprogramowanie BRS preinstalowane na platformie DLA Praca wyłącznie serwerowa. Dysk 8TB. BRS-RAC1-8200A Bosch Recording Station Appliance Oprogramowanie BRS preinstalowane na platformie DLA Praca wyłącznie serwerowa. Dysk 16TB. Rozwiązanie posiada fabrycznie aktywowaną licencję i preinstalowany system BRS. 8 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

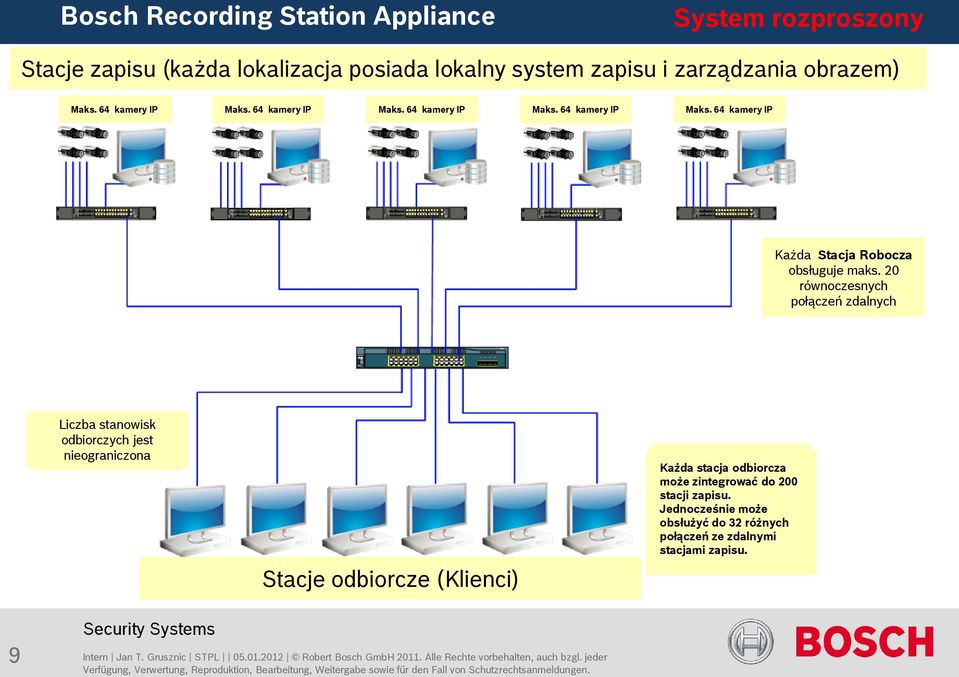

9 System rozproszony Stacje zapisu (każda lokalizacja posiada lokalny system zapisu i zarządzania obrazem) Maks. Max 64 IP kamery Cameras IP Maks. Max IP kamery Cameras IP Maks. Max IP kamery Cameras IP Maks. Max IP kamery Cameras IP Maks. Max IP kamery Cameras IP Każda Stacja Robocza obsługuje maks. 20 równoczesnych połączeń zdalnych Liczba stanowisk odbiorczych jest nieograniczona Stacje odbiorcze (Klienci) Każda stacja odbiorcza może zintegrować do 200 stacji zapisu. Jednocześnie może obsłużyć do 32 różnych połączeń ze zdalnymi stacjami zapisu. 9 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

10 Rozszerzenie DiBos Kamery analogowe Kamery IP MPEG-4 oraz JPEG Bosch H.264/MPEG-4, Axis MPEG-4 Kamery JPEG po protokołach HTTP i TFTP Max 64 IP Cameras Max 64 IP Cameras Max 64 IP Cameras Max 64 IP Cameras Max 64 IP Cameras System zapisu DiBos (DHR serii 900) Obsługuje do 30 kamer analogowych i maksymalnie 32 kamery IP; łączna prędkość zapisu z kamer IP: 50Mb/s Bosch Recording Station Obsługa maks. 64 kamery IP. Łączna prędkość zależy od platformy zapisu. Dla rozwiązania BRS Appliance: 100Mb/s Aplikacja zdalna DiBos Obsługuje do 20 symultanicznych połączeń z systemami DiBos Each Reciever Station can integrate up to 200 Recording stations in the configuration. Each Reciever Station can connect to up to 32 Aplikacja zdalna BRS different Recording Obsługuje do 32 symultanicznych Stations simultaneously połączeń z systemami DiBos i BRS 10 Intern PM Eindhoven Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

11 BOSCH BOSCH BOSCH BOSCH Bosch Recording Station Appliance Integracja z BVMSem Centralny Server BVMS Do 50 serwerów BRS podłączonych do jednego Centralnego Serwera BRS 11 LAN Stacja robocza BVMS Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights. Prosta integracja do środowiska BVMS Możliwość stworzenia środowiska zarządzanego centralnie, zapewniającego: globalną, logiczną strukturę systemu globalne zarządzanie alarmami i zdarzeniami w systemie globalne zarządzanie uprawnieniami użytkowników Wsparcie dla stacji wielomoniotorowych z : Skalowalnymi mapami DWF6 Obsługą dedykowanych klawiatur CCTV Równoległa praca z loklanym zapisem na kartach SD lub direct-2-iscsi i VRM

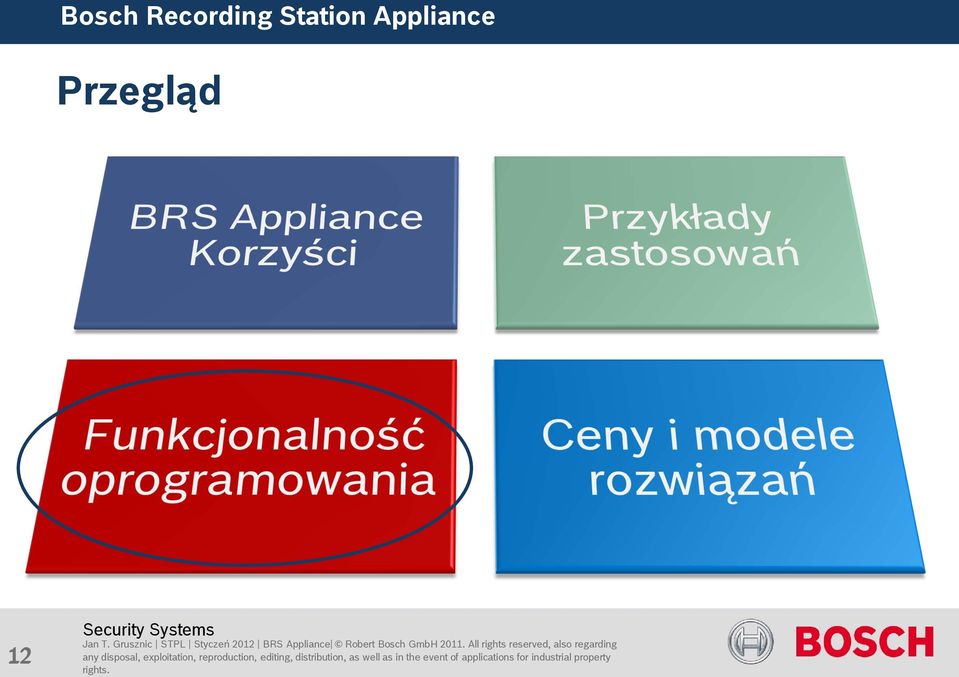

12 Przegląd 12 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

13 Interfejs użytkownika Nowoczesny i prosty w użytkowaniu Ciemnie i stonowane kolory aplikacji dla optymalnej koncentracji na wyświetlanych obrazach Ten sam język interfejsu, tożsamy z aplikacjami BVMS, DiBos pozwala szybkie odnalezienie wszystkich niezbędnych przycisków funkcjonalnych Czytelna wizualizacja trybu w jakim obecnie interfejs się znajduje na żywo = żółty odtwarzanie = niebieski 13 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

14 Nowy kreator konfiguracji Szybki i prosty 1szy etap konfiguracji Wbudowany skaner urządzeń IP Kreator prowadzi użytkownika przez wszystkie najistotniejsze poziomy konfiguracji: Opcja wgrania istniejącej konfiguracji lub pominięcie i rozpoczęcie konfiguracji od początku Wybór działania programu odbiornik lub rejestrator, aktywacja licencji Dodanie stacji zdalnych Konfiguracja użytkowników Tworzenie harmonogramów Dodanie kamer IP Wprowadzenie ustawień strumieni dla kamer Ustawienie parametrów do zapisu strumieni wg harmonogramu ST-VS/PRM4 6/21/2010 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, 14 distribution, as well as in the event of applications for industrial property rights.

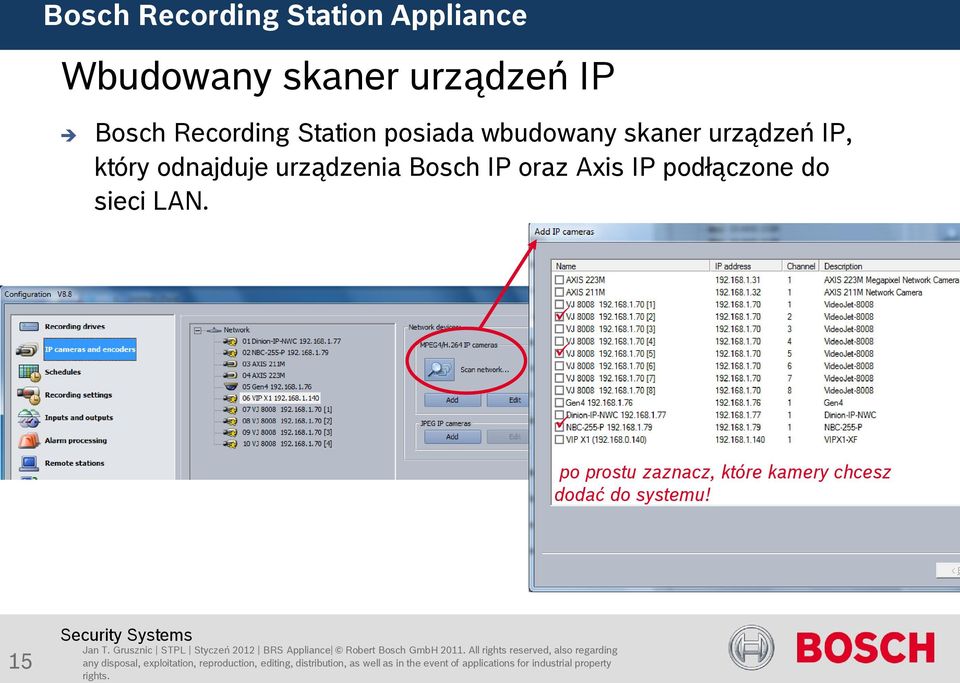

15 Wbudowany skaner urządzeń IP Bosch Recording Station posiada wbudowany skaner urządzeń IP, który odnajduje urządzenia Bosch IP oraz Axis IP podłączone do sieci LAN. po prostu zaznacz, które kamery chcesz dodać do systemu! 15 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

16 Funkcjonalność oprogramowania (1 z 2) Wsparcie modułów cyfrowych wejść i wyjść Aplikacja BRS v8.9 wspiera moduły ADAM wejść/wyjść: Moduł ADAM Liczba wejść alarmowych Liczba przekaźników ADAM ADAM ADAM ADAM ADAM ADAM 6050-W 12 6 ADAM ADAM 6051-W 12 2 ADAM ADAM ADAM ADAM 6060-W 6 6 ADAM Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

17 Funkcjonalność oprogramowania (2 z 2) Wsparcie modułów cyfrowych wejść i wyjść Maksymalnie 8 modułów we/wy Wszystkie skonfigurowane wejścia i przekaźniki mogą być użyte w aplikacji BRS w taki sam sposób jak wejścia alarmowe i przekaźniki kamer IP 17 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

18 Funkcjonalność oprogramowania Automatyczne wylogowanie użytkownika Zabezpieczenie przed nieautoryzowanym dostępem Użytkownik może zostać wylogowany po zadeklarowanym czasie bezczynności. Ustawienie domyślne ( 0 ) oznacza wyłączenie tej funkcji Uwaga: Jeśli jakieś dodatkowe okno aplikacji BRS jest otwarte (wyszukiwanie w rejestrze zdarzeń, wyszukiwanie nagrań po detekcji ruchu, eksport nagrań, okno konfiguracji, itp.) do automatycznego wylogowanie nie dojdzie. 18 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

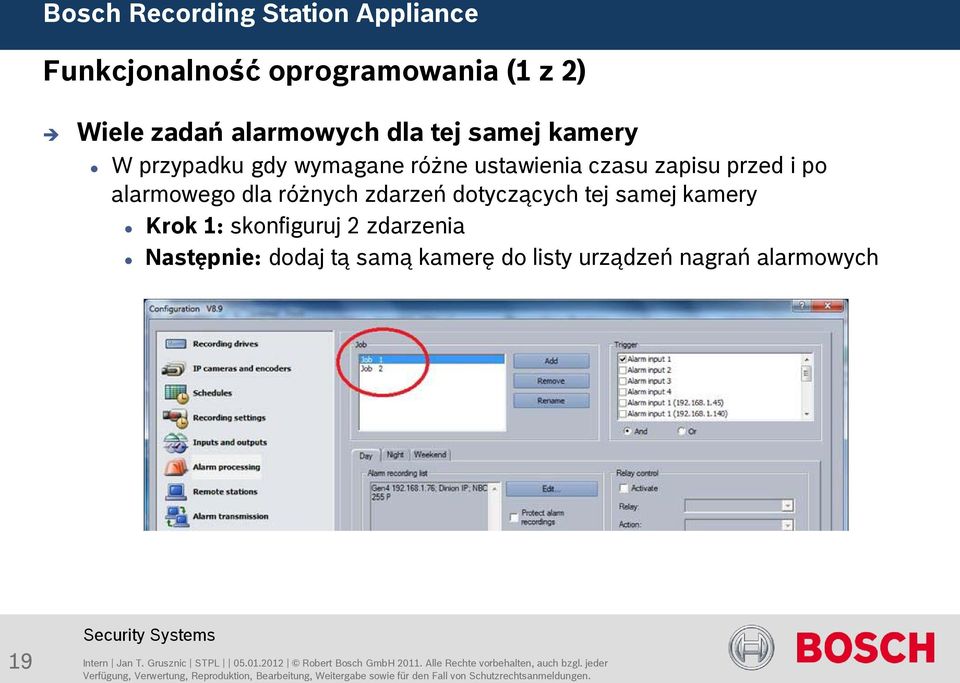

19 Funkcjonalność oprogramowania (1 z 2) Wiele zadań alarmowych dla tej samej kamery W przypadku gdy wymagane różne ustawienia czasu zapisu przed i po alarmowego dla różnych zdarzeń dotyczących tej samej kamery Krok 1: skonfiguruj 2 zdarzenia Następnie: dodaj tą samą kamerę do listy urządzeń nagrań alarmowych 19 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

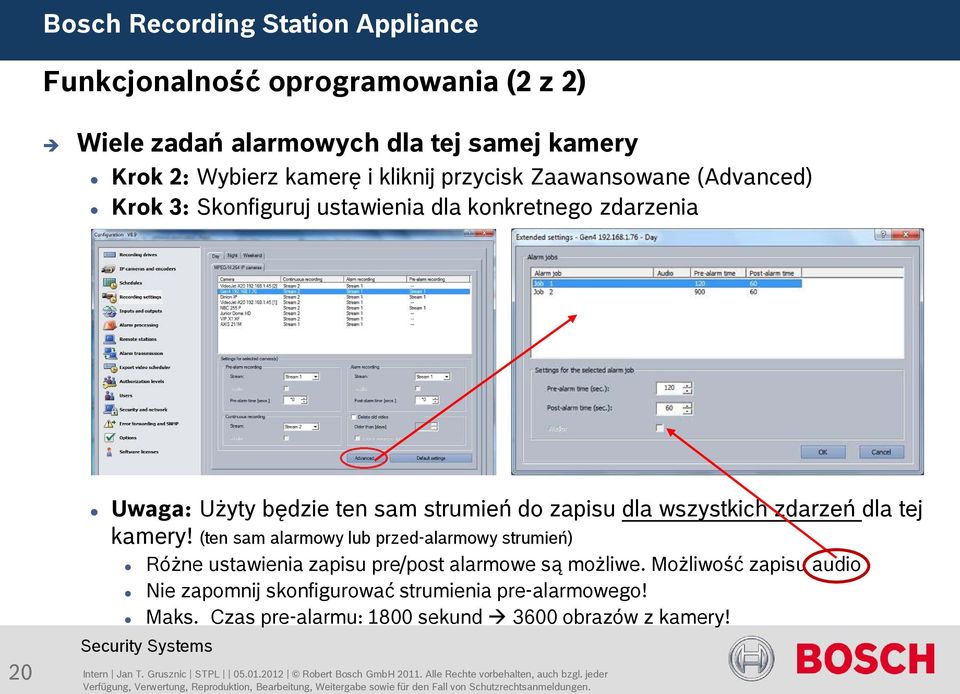

20 Funkcjonalność oprogramowania (2 z 2) Wiele zadań alarmowych dla tej samej kamery Krok 2: Wybierz kamerę i kliknij przycisk Zaawansowane (Advanced) Krok 3: Skonfiguruj ustawienia dla konkretnego zdarzenia Uwaga: Użyty będzie ten sam strumień do zapisu dla wszystkich zdarzeń dla tej kamery! (ten sam alarmowy lub przed-alarmowy strumień) Różne ustawienia zapisu pre/post alarmowe są możliwe. Możliwość zapisu audio Nie zapomnij skonfigurować strumienia pre-alarmowego! Maks. Czas pre-alarmu: 1800 sekund 3600 obrazów z kamery! 20 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

21 Nowe funkcjonalności oprogramowania Usprawniona konfiguracja poziomów użytkowników W zakładce Autoryzacja (Authorization levels) obecnie można dodawać/odejmować uprawnienia grup użytkowników dla kolumn dla podglądu bieżącego i archiwalnego Połączenie TCP dla urządzeń Bosch Video IP Istnieje możliwość by zmienić połączenie pomiędzy aplikacją BRS a kamerami/enkoderami Bosch IP (dla obydwu MPEG-4 i H.264) tak by zminić połączenie z UDP na TCP (szczegóły w dziale CCTV Bosch ) 21 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

22 BRS wyświetla różne układy obrazów Bosch Recording Station wpiera rozwiązania HD (Boscha i innych producentów) Okienka obrazów wyświetlają dowolny format obrazu także typu portret z bankomatów Okienka obrazów wspierają układy 4:3 i 16:9 (ustawienia konfiguracji) HD w 16:9 SD w 16:9 HD w 4:3 SD w 4:3 portret w 16:9 portret w 4:3 22 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

23 Dodatkowe funkcjonalności Przekaźnik IP sygnalizujący nieprawidłowe działanie oprogramowania. Wszystkie błędy systemowe mogą go aktywować Użytkownik może skonfigurować pasek nazwy kamery czy powinien wyświetlać również nazwę zdalnego serwera. Możliwe jest uzyskanie obrazu JPEG z kamery wykorzystując inny niż 80 port HTTP, np.: 23 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

24 Bosch Recording Station A Przegląd 24 Jan T. Grusznic STPL Styczeń 2012 BRS Appliance Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

25 Informacja dot. cen i modeli Opcja Hardware Oprogramowanie 25 Intern Jan T. Grusznic STPL Robert Bosch GmbH Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

26 Nadzór pod ścisłą kontrolą. Gdziekolwiek jesteś. 26
