Inteligentna Platforma CCTV IP

Transkrypt

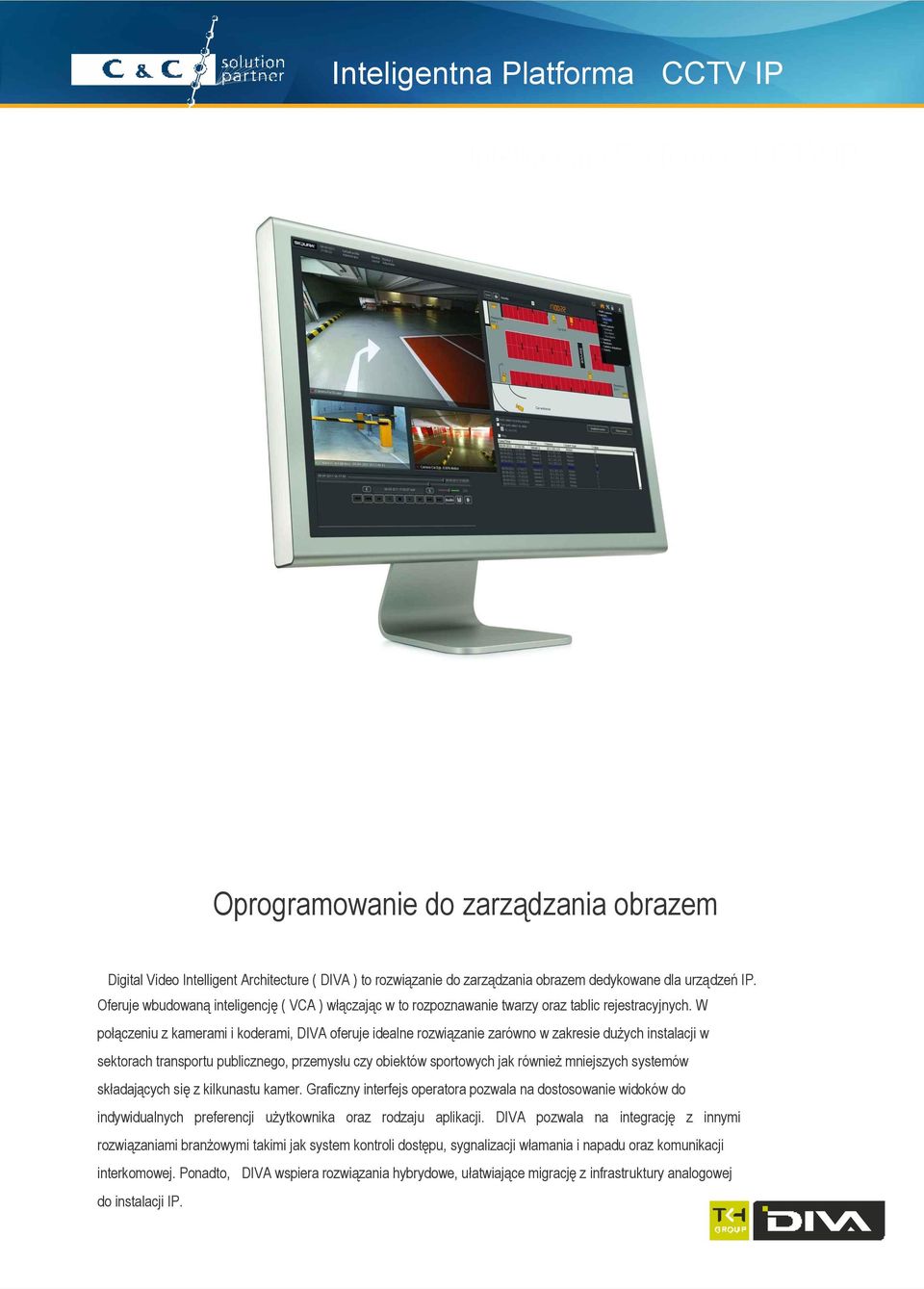

1 Inteligentna Platforma CCTV IP Oprogramowanie do zarządzania obrazem Digital Video Intelligent Architecture ( DIVA ) to rozwiązanie do zarządzania obrazem dedykowane dla urządzeń IP. Oferuje wbudowaną inteligencję ( VCA ) włączając w to rozpoznawanie twarzy oraz tablic rejestracyjnych. W połączeniu z kamerami i koderami, DIVA oferuje idealne rozwiązanie zarówno w zakresie dużych instalacji w sektorach transportu publicznego, przemysłu czy obiektów sportowych jak również mniejszych systemów składających się z kilkunastu kamer. Graficzny interfejs operatora pozwala na dostosowanie widoków do indywidualnych preferencji użytkownika oraz rodzaju aplikacji. DIVA pozwala na integrację z innymi rozwiązaniami branżowymi takimi jak system kontroli dostępu, sygnalizacji włamania i napadu oraz komunikacji interkomowej. Ponadto, DIVA wspiera rozwiązania hybrydowe, ułatwiające migrację z infrastruktury analogowej do instalacji IP.

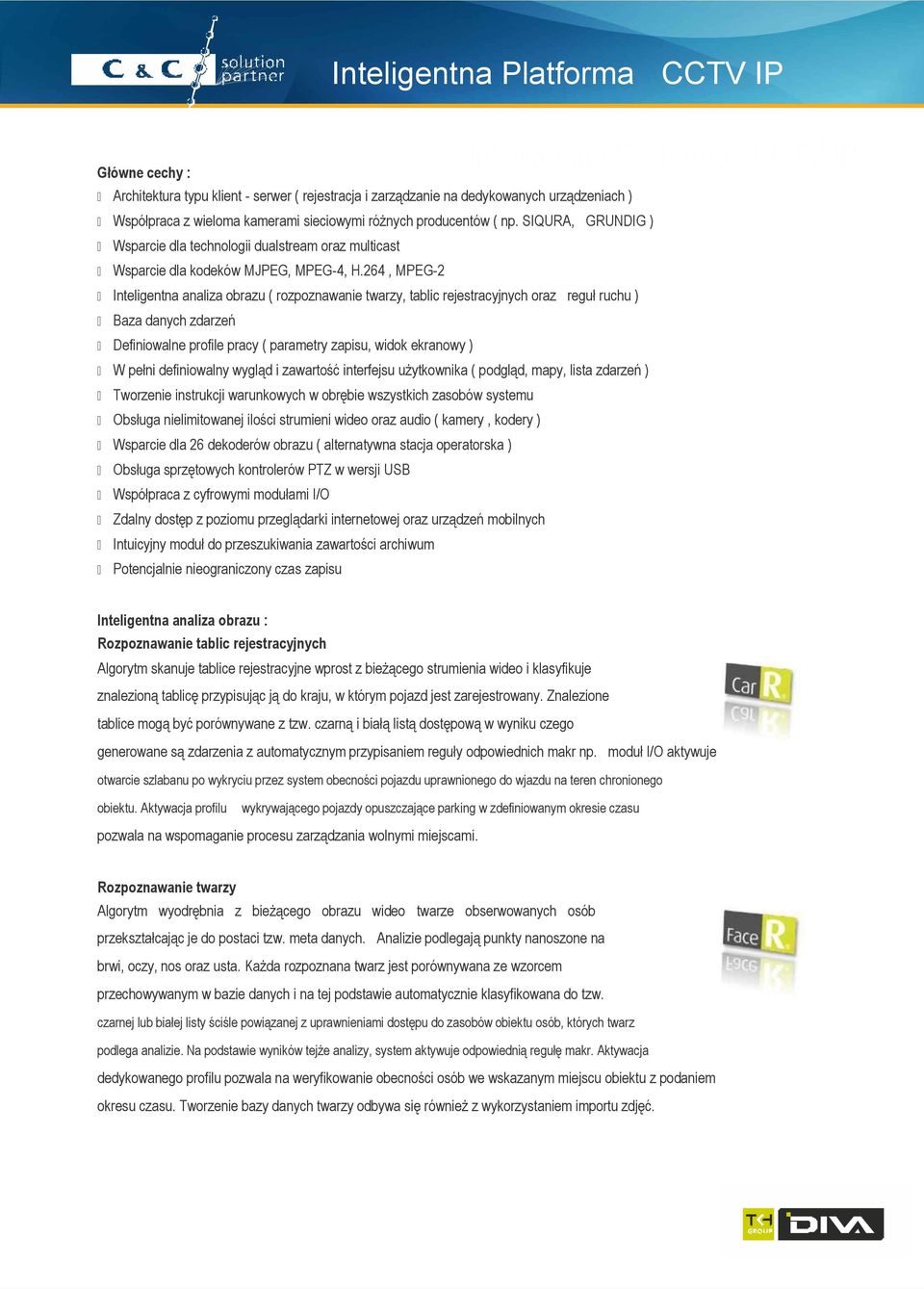

2 Główne cechy : Architektura typu klient - serwer ( rejestracja i zarządzanie na dedykowanych urządzeniach ) Współpraca z wieloma kamerami sieciowymi różnych producentów ( np. SIQURA, GRUNDIG ) Wsparcie dla technologii dualstream oraz multicast Wsparcie dla kodeków MJPEG, MPEG-4, H.264, MPEG-2 Inteligentna analiza obrazu ( rozpoznawanie twarzy, tablic rejestracyjnych oraz reguł ruchu ) Baza danych zdarzeń Definiowalne profile pracy ( parametry zapisu, widok ekranowy ) W pełni definiowalny wygląd i zawartość interfejsu użytkownika ( podgląd, mapy, lista zdarzeń ) Tworzenie instrukcji warunkowych w obrębie wszystkich zasobów systemu Obsługa nielimitowanej ilości strumieni wideo oraz audio ( kamery, kodery ) Wsparcie dla 26 dekoderów obrazu ( alternatywna stacja operatorska ) Obsługa sprzętowych kontrolerów PTZ w wersji USB Współpraca z cyfrowymi modułami I/O Zdalny dostęp z poziomu przeglądarki internetowej oraz urządzeń mobilnych Intuicyjny moduł do przeszukiwania zawartości archiwum Potencjalnie nieograniczony czas zapisu Inteligentna Platforma CCTV IP Inteligentna analiza obrazu : Rozpoznawanie tablic rejestracyjnych Algorytm skanuje tablice rejestracyjne wprost z bieżącego strumienia wideo i klasyfikuje znalezioną tablicę przypisując ją do kraju, w którym pojazd jest zarejestrowany. Znalezione tablice mogą być porównywane z tzw. czarną i białą listą dostępową w wyniku czego generowane są zdarzenia z automatycznym przypisaniem reguły odpowiednich makr np. moduł I/O aktywuje otwarcie szlabanu po wykryciu przez system obecności pojazdu uprawnionego do wjazdu na teren chronionego obiektu. Aktywacja profilu wykrywającego pojazdy opuszczające parking w zdefiniowanym okresie czasu pozwala na wspomaganie procesu zarządzania wolnymi miejscami. Rozpoznawanie twarzy Algorytm wyodrębnia z bieżącego obrazu wideo twarze obserwowanych osób przekształcając je do postaci tzw. meta danych. Analizie podlegają punkty nanoszone na brwi, oczy, nos oraz usta. Każda rozpoznana twarz jest porównywana ze wzorcem przechowywanym w bazie danych i na tej podstawie automatycznie klasyfikowana do tzw. czarnej lub białej listy ściśle powiązanej z uprawnieniami dostępu do zasobów obiektu osób, których twarz podlega analizie. Na podstawie wyników tejże analizy, system aktywuje odpowiednią regułę makr. Aktywacja dedykowanego profilu pozwala na weryfikowanie obecności osób we wskazanym miejscu obiektu z podaniem okresu czasu. Tworzenie bazy danych twarzy odbywa się również z wykorzystaniem importu zdjęć.

3 Inteligentna Platforma CCTV IP Rozpoznawanie reguł ruchu Predefiniowane reguły ruchu izolują i klasyfikują obiekty wprost z bieżącego strumienia wideo. Aktywacja zdarzenia następuje automatycznie w przypadku naruszenia zdefiniowanej reguły. Funkcja pozwala na definiowanie przekroczenia linii, detekcji pozostawionego lub zabranego przedmiotu, przebywania w wyznaczonej strefie z określeniem dozwolonego okresu czasu. Zdarzenie jest korelowane z aktywacją odpowiedniego makra systemowego wyzwalając lawinowo dalsze, powiązane scenariusze systemowe. Dostępne reguły mogą również służyć do budowania systemu zliczania osób oraz innych statystyk ruchu. Sabotaż punktu kamerowego Funkcje analizy obrazu są wspomagane ciągłym monitorowaniem zakresu obserwowanej przez kamerę sceny. W przypadku zmiany kąta obserwacji, zakrycia obiektywu lub rozmycia obrazu system automatycznie informuje o tym fakcie operatora co jest gwarantem poprawnego działania poszczególnych algorytmów wideo identyfikacji oraz wideo detekcji. Funkcjonalność zawarta w każdej licencji DIVA-x-VCH. Topologia systemu : Urządzenia mobilne Dekoder obrazu Strumień do zapisu Stanowisko operatorskie Strumień do podglądu Kamera PTZ Ściana wizyjna Serwer DIVA Wersje oprogramowania : DIVA Start Wersja oprogramowania DIVA Start jest dostępna nieodpłatnie i służy tylko do testów. DIVA Start umożliwia obsługiwanie do 4 kanałów wideo, w audio. Lista urządzeń kompatybilnych dostępna pod adresem : Graficzny interfejs użytkownika dostępny jest na tym samym komputerze, na którym działa oprogramowanie DIVA Start. Obsługiwane są również połączenia z poziomu urządzeń mobilnych z systemem operacyjnym ios. W tej wersji, przechowywanie plików video jestograniczone do maksymalnie 2 dni. Oprogramowanie DIVA Start można pobrać bezpłatnie. W celu uzyskania licencji DIVA Start, należy zarejestrować konto na

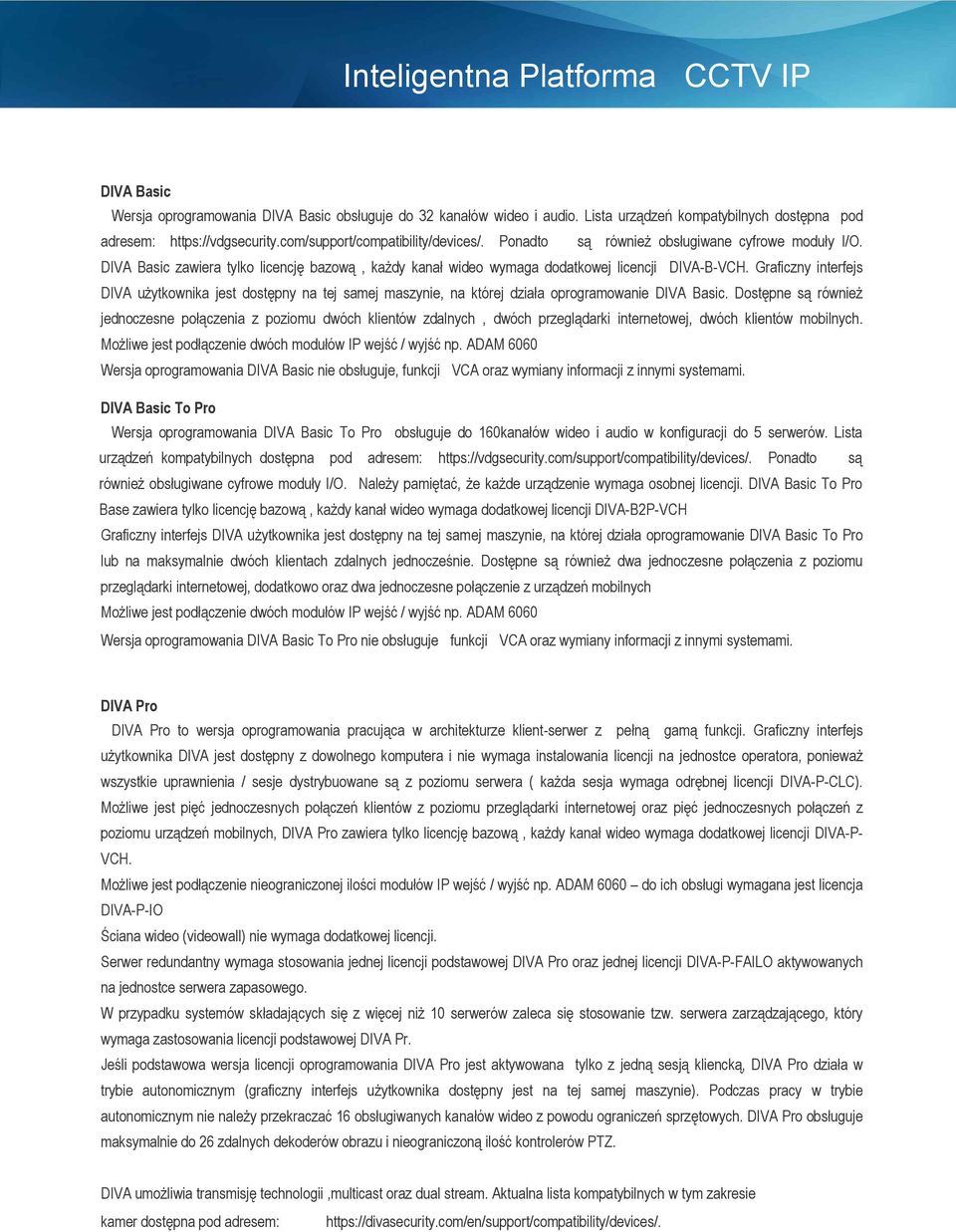

4 ma CC DIVA Basic Wersja oprogramowania DIVA Basic obsługuje do 32 kanałów wideo i audio. Lista urządzeń kompatybilnych dostępna pod adresem: Ponadto są również obsługiwane cyfrowe moduły I/O. DIVA Basic zawiera tylko licencję bazową, każdy kanał wideo wymaga dodatkowej licencji DIVA-B-VCH. Graficzny interfejs DIVA użytkownika jest dostępny na tej samej maszynie, na której działa oprogramowanie DIVA Basic. Dostępne są również jednoczesne połączenia z poziomu dwóch klientów zdalnych, dwóch przeglądarki internetowej, dwóch klientów mobilnych. Możliwe jest podłączenie dwóch modułów IP wejść / wyjść np. ADAM 6060 Wersja oprogramowania DIVA Basic nie obsługuje, funkcji VCA oraz wymiany informacji z innymi systemami. DIVA Basic To Pro Wersja oprogramowania DIVA Basic To Pro obsługuje do 160kanałów wideo i audio w konfiguracji do 5 serwerów. Lista urządzeń kompatybilnych dostępna pod adresem: Ponadto są również obsługiwane cyfrowe moduły I/O. Należy pamiętać, że każde urządzenie wymaga osobnej licencji. DIVA Basic To Pro Base zawiera tylko licencję bazową, każdy kanał wideo wymaga dodatkowej licencji DIVA-B2P-VCH Graficzny interfejs DIVA użytkownika jest dostępny na tej samej maszynie, na której działa oprogramowanie DIVA Basic To Pro lub na maksymalnie dwóch klientach zdalnych jednocześnie. Dostępne są również dwa jednoczesne połączenia z poziomu przeglądarki internetowej, dodatkowo oraz dwa jednoczesne połączenie z urządzeń mobilnych Możliwe jest podłączenie dwóch modułów IP wejść / wyjść np. ADAM 6060 Wersja oprogramowania DIVA Basic To Pro nie obsługuje funkcji VCA oraz wymiany informacji z innymi systemami. DIVA Pro DIVA Pro to wersja oprogramowania pracująca w architekturze klient-serwer z pełną gamą funkcji. Graficzny interfejs użytkownika DIVA jest dostępny z dowolnego komputera i nie wymaga instalowania licencji na jednostce operatora, ponieważ wszystkie uprawnienia / sesje dystrybuowane są z poziomu serwera ( każda sesja wymaga odrębnej licencji DIVA-P-CLC). Możliwe jest pięć jednoczesnych połączeń klientów z poziomu przeglądarki internetowej oraz pięć jednoczesnych połączeń z poziomu urządzeń mobilnych, DIVA Pro zawiera tylko licencję bazową, każdy kanał wideo wymaga dodatkowej licencji DIVA-P- VCH. Możliwe jest podłączenie nieograniczonej ilości modułów IP wejść / wyjść np. ADAM 6060 do ich obsługi wymagana jest licencja DIVA-P-IO Ściana wideo (videowall) nie wymaga dodatkowej licencji. Serwer redundantny wymaga stosowania jednej licencji podstawowej DIVA Pro oraz jednej licencji DIVA-P-FAILO aktywowanych na jednostce serwera zapasowego. W przypadku systemów składających się z więcej niż 10 serwerów zaleca się stosowanie tzw. serwera zarządzającego, który wymaga zastosowania licencji podstawowej DIVA Pr. Jeśli podstawowa wersja licencji oprogramowania DIVA Pro jest aktywowana tylko z jedną sesją kliencką, DIVA Pro działa w trybie autonomicznym (graficzny interfejs użytkownika dostępny jest na tej samej maszynie). Podczas pracy w trybie autonomicznym nie należy przekraczać 16 obsługiwanych kanałów wideo z powodu ograniczeń sprzętowych. DIVA Pro obsługuje maksymalnie do 26 zdalnych dekoderów obrazu i nieograniczoną ilość kontrolerów PTZ. DIVA umożliwia transmisję technologii,multicast oraz dual stream. Aktualna lista kompatybilnych w tym zakresie kamer dostępna pod adresem:

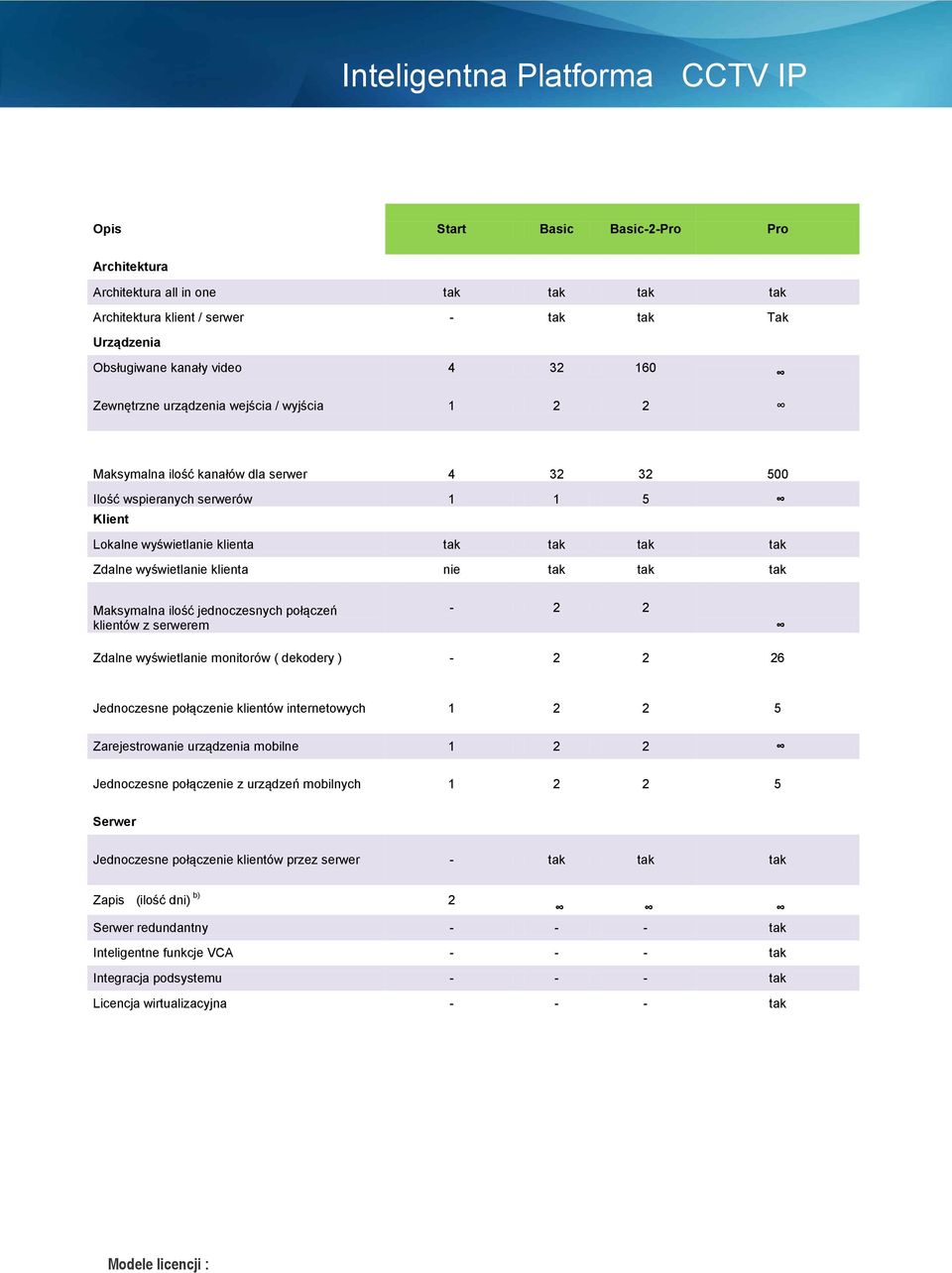

5 Opis Start Basic Basic-2-Pro Pro Architektura Architektura all in one tak tak tak tak Architektura klient / serwer - tak tak Tak Urządzenia Obsługiwane kanały video Zewnętrzne urządzenia wejścia / wyjścia Maksymalna ilość kanałów dla serwer Ilość wspieranych serwerów Klient Lokalne wyświetlanie klienta tak tak tak tak Zdalne wyświetlanie klienta nie tak tak tak Maksymalna ilość jednoczesnych połączeń klientów z serwerem Zdalne wyświetlanie monitorów ( dekodery ) Jednoczesne połączenie klientów internetowych Zarejestrowanie urządzenia mobilne Jednoczesne połączenie z urządzeń mobilnych Serwer Jednoczesne połączenie klientów przez serwer - tak tak tak Zapis (ilość dni) b) 2 Serwer redundantny tak Inteligentne funkcje VCA tak Integracja podsystemu tak Licencja wirtualizacyjna tak Modele licencji :

6 DIVA Basic DIVA-B-BASE DIVA-B-VCH Licencja podstawowa Licencja dla jednego kanału wideo DIVA Basic To Pro DIVA-B2P-BASE DIVA-B2P-VCH DIVA Pro DIVA-P-BASE DIVA-P-VCH DIVA-P-IO DIVA-P-CLC DIVA-P-FAILO DIVA-P-CARR1 DIVA-P-CARR2 DIVA-P-CARR3 DIVA-P-CARR4 DIVA-P-CARR5 DIVA-P-CARR6 DIVA-P-FACER DIVA-P-ORB DIVA-P-VM Licencja podstawowa Licencja dla jednego kanału wideo Licencja podstawowa Licencja dla jednego kanału wideo Licencja dla jednego modułu I/O Licencja dla jednej sesji klienta Licencja serwera redundantnego Licencja rozpoznawania tablic rejestracyjnych dla jednej kamery Licencja rozpoznawania tablic rejestracyjnych dla dwóch kamer Licencja rozpoznawania tablic rejestracyjnych dla trzech kamer Licencja rozpoznawania tablic rejestracyjnych dla czterech kamer Licencja rozpoznawania tablic rejestracyjnych dla pięciu kamer Licencja rozpoznawania tablic rejestracyjnych dla sześciu kamer Licencja rozpoznawania twarzy dla jednej kamery Licencja rozpoznawania reguł ruchu dla jednej kamery Licencja aktywująca wykorzystanie w środowisku wirtualnym
