1 JEDNOSTKA WOJSKOWA NR Warszawa, ul. Marsa 110 ZAŁĄCZNIK NR 1 DO SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Lp. Wyszczególnienie 1. Przedmiot zamówienia Dane Sprzęt sieciowy, wideotelefony i materiały eksploatacyjne do budowy systemu teleinformatycznego 2. Ilość Wideotelefon IP z zasilaczem i licencje 1000 szt. - zamówienie gwarantowane 391 szt.- zamówienie opcjonalne razem szt. Mobilny Zestaw wideokonferencyjny i licencje 50 szt. - zamówienie gwarantowane; 20 szt. zamówienie opcjonalne; razem 70 szt. Mostek wideokonferencyjny 2 szt. zamówienie gwarantowane; 2 szt. zamówienie opcjonalne; razem - 4 szt. Przełącznik 125 szt. - zamówienie gwarantowane; 25 szt. zamówienie opcjonalne; razem szt. Router 60 szt. zamówienie gwarantowane; 40 szt. zamówienie opcjonalne; razem szt. Materiały eksploatacyjne 3540 szt. zamówienie gwarantowane; 460 szt. zamówienie opcjonalne razem szt. 3. CPV Inne normy Wymagania w zakresie znakowania kodem kreskowym sprzętu informatyki i oprogramowania dostarczanego do Resortu Obrony Narodowej w ramach postępowania o udzielenie zamówienia publicznego 5. Oferty częściowe (zadania) tak 6. Oferty równoważne nie Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 1 z 28

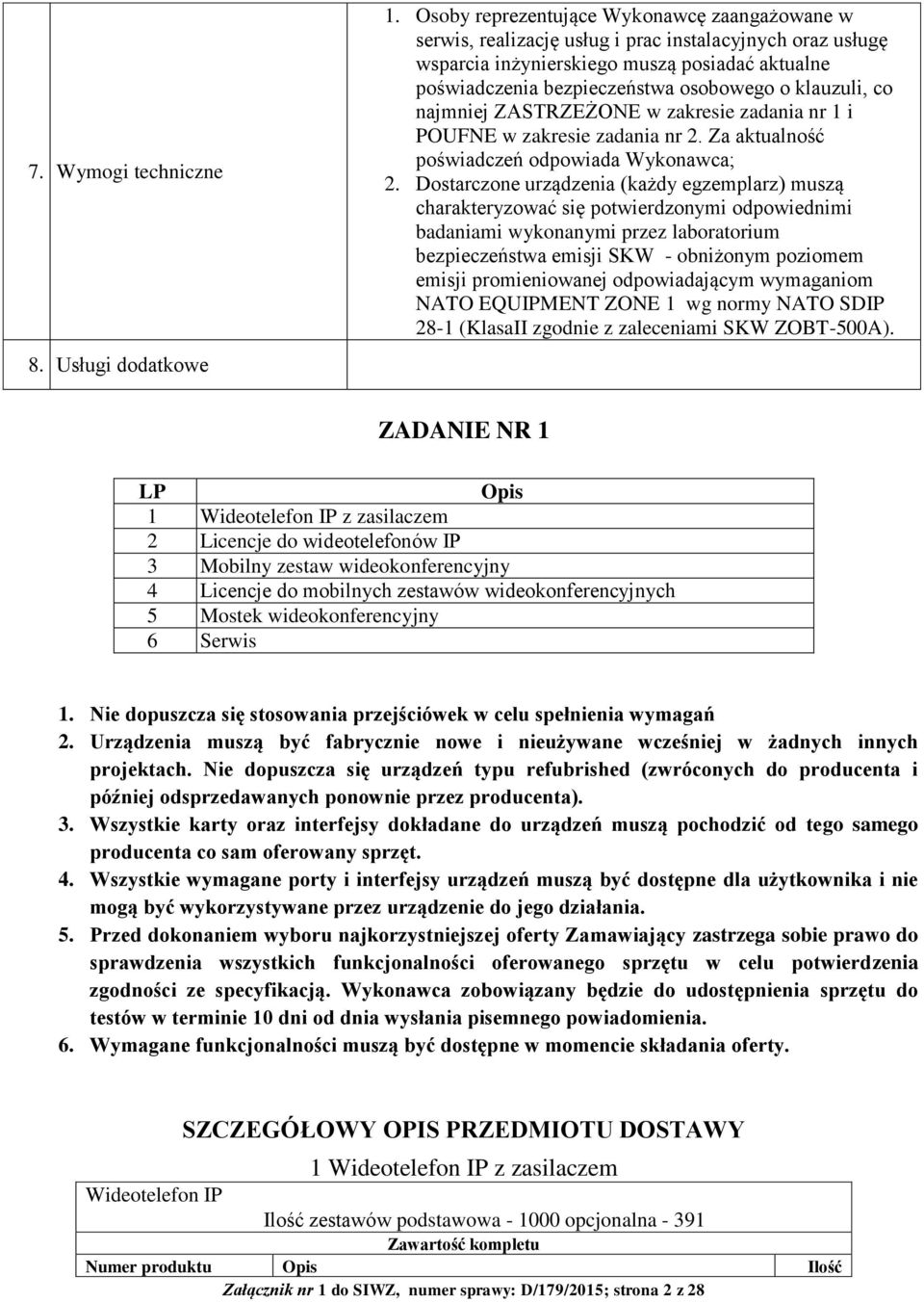

2 7. Wymogi techniczne 8. Usługi dodatkowe 1. Osoby reprezentujące Wykonawcę zaangażowane w serwis, realizację usług i prac instalacyjnych oraz usługę wsparcia inżynierskiego muszą posiadać aktualne poświadczenia bezpieczeństwa osobowego o klauzuli, co najmniej ZASTRZEŻONE w zakresie zadania nr 1 i POUFNE w zakresie zadania nr 2. Za aktualność poświadczeń odpowiada Wykonawca; 2. Dostarczone urządzenia (każdy egzemplarz) muszą charakteryzować się potwierdzonymi odpowiednimi badaniami wykonanymi przez laboratorium bezpieczeństwa emisji SKW - obniżonym poziomem emisji promieniowanej odpowiadającym wymaganiom NATO EQUIPMENT ZONE 1 wg normy NATO SDIP 28-1 (KlasaII zgodnie z zaleceniami SKW ZOBT-500A). ZADANIE NR 1 LP Opis 1 Wideotelefon IP z zasilaczem 2 Licencje do wideotelefonów IP 3 Mobilny zestaw wideokonferencyjny 4 Licencje do mobilnych zestawów wideokonferencyjnych 5 Mostek wideokonferencyjny 6 Serwis 1. Nie dopuszcza się stosowania przejściówek w celu spełnienia wymagań 2. Urządzenia muszą być fabrycznie nowe i nieużywane wcześniej w żadnych innych projektach. Nie dopuszcza się urządzeń typu refubrished (zwróconych do producenta i później odsprzedawanych ponownie przez producenta). 3. Wszystkie karty oraz interfejsy dokładane do urządzeń muszą pochodzić od tego samego producenta co sam oferowany sprzęt. 4. Wszystkie wymagane porty i interfejsy urządzeń muszą być dostępne dla użytkownika i nie mogą być wykorzystywane przez urządzenie do jego działania. 5. Przed dokonaniem wyboru najkorzystniejszej oferty Zamawiający zastrzega sobie prawo do sprawdzenia wszystkich funkcjonalności oferowanego sprzętu w celu potwierdzenia zgodności ze specyfikacją. Wykonawca zobowiązany będzie do udostępnienia sprzętu do testów w terminie 10 dni od dnia wysłania pisemnego powiadomienia. 6. Wymagane funkcjonalności muszą być dostępne w momencie składania oferty. Wideotelefon IP SZCZEGÓŁOWY OPIS PRZEDMIOTU DOSTAWY 1 Wideotelefon IP z zasilaczem Ilość zestawów podstawowa opcjonalna Zawartość kompletu Numer produktu Opis Ilość Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 2 z 28

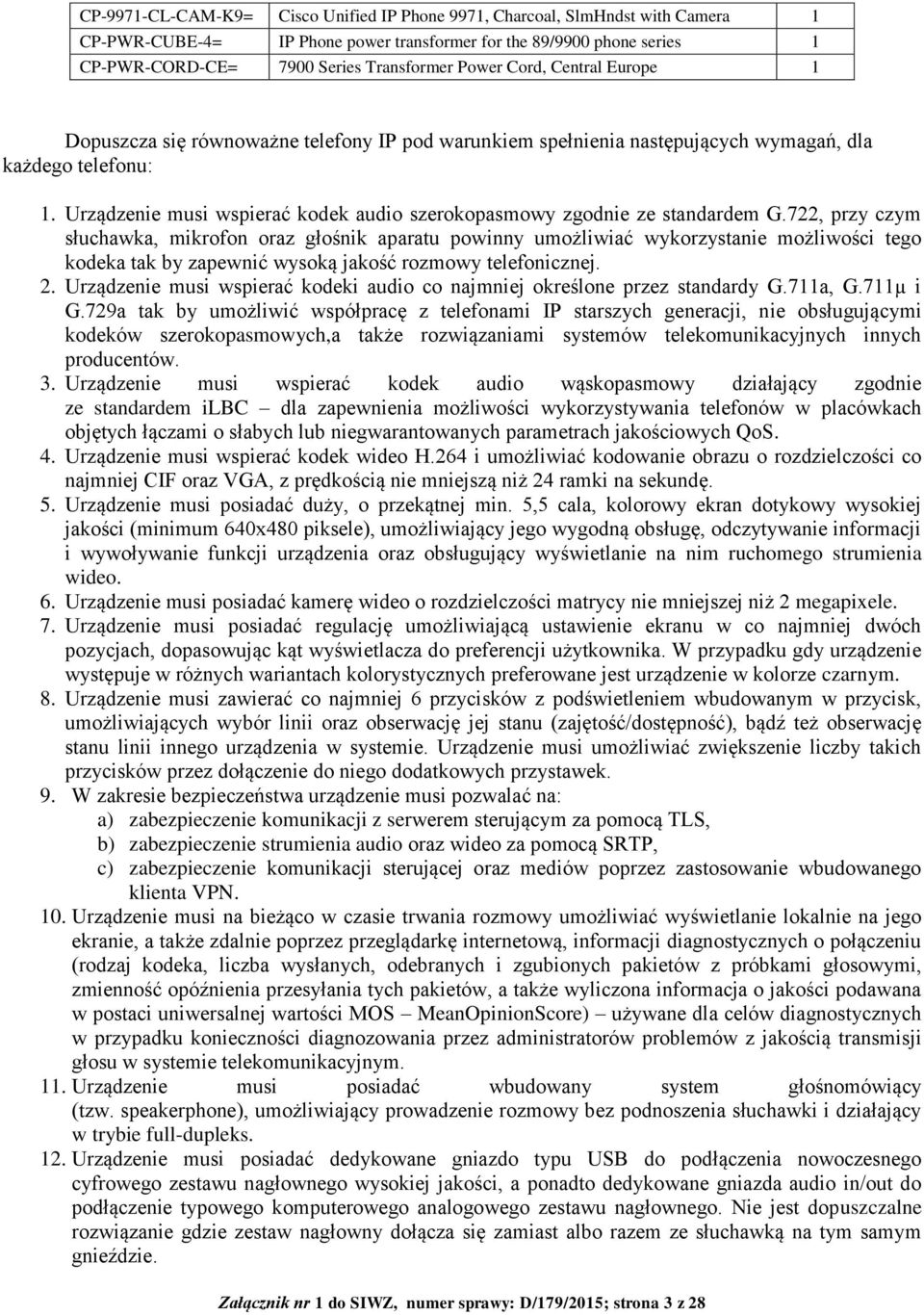

3 CP-9971-CL-CAM-K9= Cisco Unified IP Phone 9971, Charcoal, SlmHndst with Camera 1 CP-PWR-CUBE-4= IP Phone power transformer for the 89/9900 phone series 1 CP-PWR-CORD-CE= 7900 Series Transformer Power Cord, Central Europe 1 Dopuszcza się równoważne telefony IP pod warunkiem spełnienia następujących wymagań, dla każdego telefonu: 1. Urządzenie musi wspierać kodek audio szerokopasmowy zgodnie ze standardem G.722, przy czym słuchawka, mikrofon oraz głośnik aparatu powinny umożliwiać wykorzystanie możliwości tego kodeka tak by zapewnić wysoką jakość rozmowy telefonicznej. 2. Urządzenie musi wspierać kodeki audio co najmniej określone przez standardy G.711a, G.711µ i G.729a tak by umożliwić współpracę z telefonami IP starszych generacji, nie obsługującymi kodeków szerokopasmowych,a także rozwiązaniami systemów telekomunikacyjnych innych producentów. 3. Urządzenie musi wspierać kodek audio wąskopasmowy działający zgodnie ze standardem ilbc dla zapewnienia możliwości wykorzystywania telefonów w placówkach objętych łączami o słabych lub niegwarantowanych parametrach jakościowych QoS. 4. Urządzenie musi wspierać kodek wideo H.264 i umożliwiać kodowanie obrazu o rozdzielczości co najmniej CIF oraz VGA, z prędkością nie mniejszą niż 24 ramki na sekundę. 5. Urządzenie musi posiadać duży, o przekątnej min. 5,5 cala, kolorowy ekran dotykowy wysokiej jakości (minimum 640x480 piksele), umożliwiający jego wygodną obsługę, odczytywanie informacji i wywoływanie funkcji urządzenia oraz obsługujący wyświetlanie na nim ruchomego strumienia wideo. 6. Urządzenie musi posiadać kamerę wideo o rozdzielczości matrycy nie mniejszej niż 2 megapixele. 7. Urządzenie musi posiadać regulację umożliwiającą ustawienie ekranu w co najmniej dwóch pozycjach, dopasowując kąt wyświetlacza do preferencji użytkownika. W przypadku gdy urządzenie występuje w różnych wariantach kolorystycznych preferowane jest urządzenie w kolorze czarnym. 8. Urządzenie musi zawierać co najmniej 6 przycisków z podświetleniem wbudowanym w przycisk, umożliwiających wybór linii oraz obserwację jej stanu (zajętość/dostępność), bądź też obserwację stanu linii innego urządzenia w systemie. Urządzenie musi umożliwiać zwiększenie liczby takich przycisków przez dołączenie do niego dodatkowych przystawek. 9. W zakresie bezpieczeństwa urządzenie musi pozwalać na: a) zabezpieczenie komunikacji z serwerem sterującym za pomocą TLS, b) zabezpieczenie strumienia audio oraz wideo za pomocą SRTP, c) zabezpieczenie komunikacji sterującej oraz mediów poprzez zastosowanie wbudowanego klienta VPN. 10. Urządzenie musi na bieżąco w czasie trwania rozmowy umożliwiać wyświetlanie lokalnie na jego ekranie, a także zdalnie poprzez przeglądarkę internetową, informacji diagnostycznych o połączeniu (rodzaj kodeka, liczba wysłanych, odebranych i zgubionych pakietów z próbkami głosowymi, zmienność opóźnienia przesyłania tych pakietów, a także wyliczona informacja o jakości podawana w postaci uniwersalnej wartości MOS MeanOpinionScore) używane dla celów diagnostycznych w przypadku konieczności diagnozowania przez administratorów problemów z jakością transmisji głosu w systemie telekomunikacyjnym. 11. Urządzenie musi posiadać wbudowany system głośnomówiący (tzw. speakerphone), umożliwiający prowadzenie rozmowy bez podnoszenia słuchawki i działający w trybie full-dupleks. 12. Urządzenie musi posiadać dedykowane gniazdo typu USB do podłączenia nowoczesnego cyfrowego zestawu nagłownego wysokiej jakości, a ponadto dedykowane gniazda audio in/out do podłączenie typowego komputerowego analogowego zestawu nagłownego. Nie jest dopuszczalne rozwiązanie gdzie zestaw nagłowny dołącza się zamiast albo razem ze słuchawką na tym samym gnieździe. Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 3 z 28

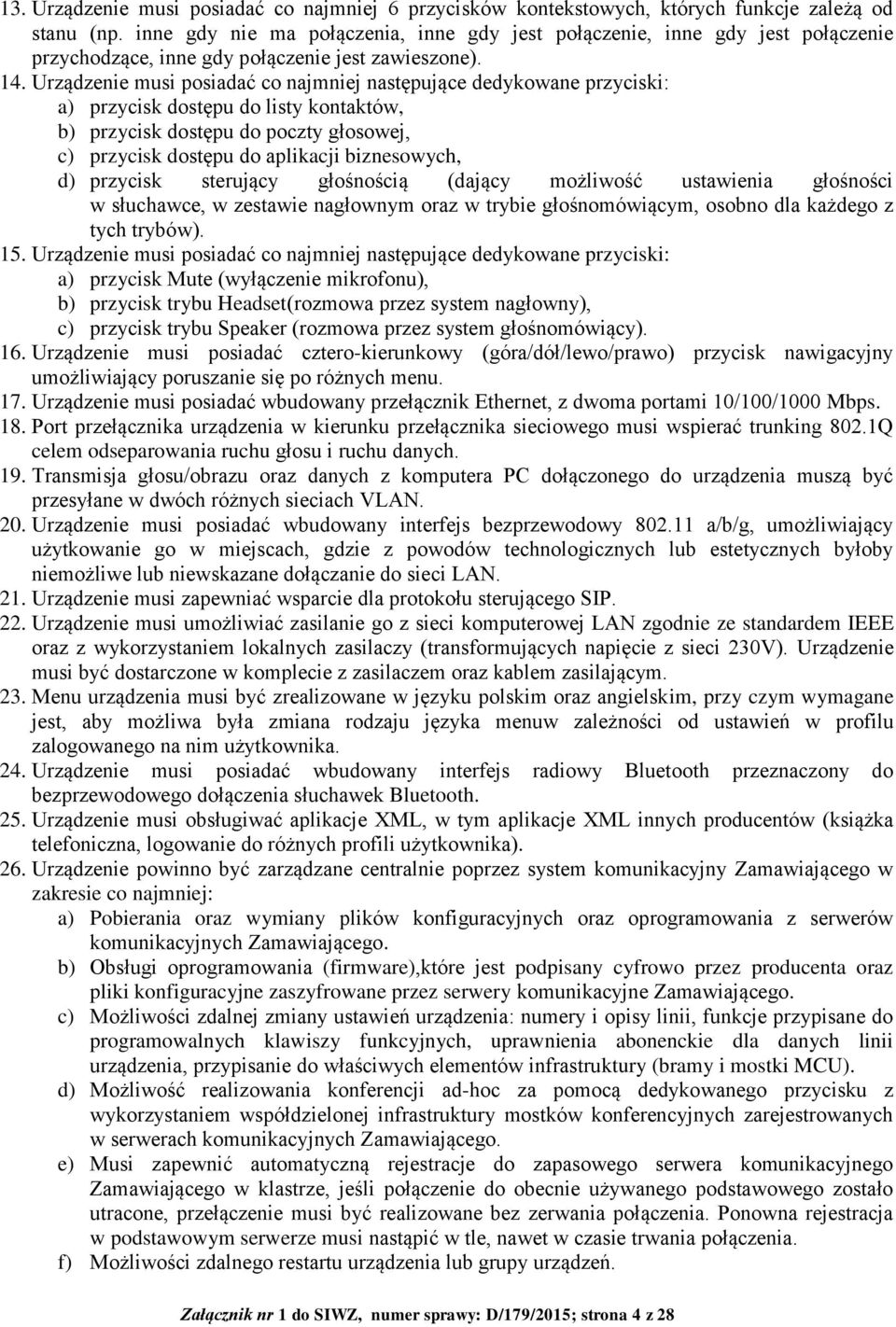

4 13. Urządzenie musi posiadać co najmniej 6 przycisków kontekstowych, których funkcje zależą od stanu (np. inne gdy nie ma połączenia, inne gdy jest połączenie, inne gdy jest połączenie przychodzące, inne gdy połączenie jest zawieszone). 14. Urządzenie musi posiadać co najmniej następujące dedykowane przyciski: a) przycisk dostępu do listy kontaktów, b) przycisk dostępu do poczty głosowej, c) przycisk dostępu do aplikacji biznesowych, d) przycisk sterujący głośnością (dający możliwość ustawienia głośności w słuchawce, w zestawie nagłownym oraz w trybie głośnomówiącym, osobno dla każdego z tych trybów). 15. Urządzenie musi posiadać co najmniej następujące dedykowane przyciski: a) przycisk Mute (wyłączenie mikrofonu), b) przycisk trybu Headset(rozmowa przez system nagłowny), c) przycisk trybu Speaker (rozmowa przez system głośnomówiący). 16. Urządzenie musi posiadać cztero-kierunkowy (góra/dół/lewo/prawo) przycisk nawigacyjny umożliwiający poruszanie się po różnych menu. 17. Urządzenie musi posiadać wbudowany przełącznik Ethernet, z dwoma portami 10/100/1000 Mbps. 18. Port przełącznika urządzenia w kierunku przełącznika sieciowego musi wspierać trunking 802.1Q celem odseparowania ruchu głosu i ruchu danych. 19. Transmisja głosu/obrazu oraz danych z komputera PC dołączonego do urządzenia muszą być przesyłane w dwóch różnych sieciach VLAN. 20. Urządzenie musi posiadać wbudowany interfejs bezprzewodowy a/b/g, umożliwiający użytkowanie go w miejscach, gdzie z powodów technologicznych lub estetycznych byłoby niemożliwe lub niewskazane dołączanie do sieci LAN. 21. Urządzenie musi zapewniać wsparcie dla protokołu sterującego SIP. 22. Urządzenie musi umożliwiać zasilanie go z sieci komputerowej LAN zgodnie ze standardem IEEE oraz z wykorzystaniem lokalnych zasilaczy (transformujących napięcie z sieci 230V). Urządzenie musi być dostarczone w komplecie z zasilaczem oraz kablem zasilającym. 23. Menu urządzenia musi być zrealizowane w języku polskim oraz angielskim, przy czym wymagane jest, aby możliwa była zmiana rodzaju języka menuw zależności od ustawień w profilu zalogowanego na nim użytkownika. 24. Urządzenie musi posiadać wbudowany interfejs radiowy Bluetooth przeznaczony do bezprzewodowego dołączenia słuchawek Bluetooth. 25. Urządzenie musi obsługiwać aplikacje XML, w tym aplikacje XML innych producentów (książka telefoniczna, logowanie do różnych profili użytkownika). 26. Urządzenie powinno być zarządzane centralnie poprzez system komunikacyjny Zamawiającego w zakresie co najmniej: a) Pobierania oraz wymiany plików konfiguracyjnych oraz oprogramowania z serwerów komunikacyjnych Zamawiającego. b) Obsługi oprogramowania (firmware),które jest podpisany cyfrowo przez producenta oraz pliki konfiguracyjne zaszyfrowane przez serwery komunikacyjne Zamawiającego. c) Możliwości zdalnej zmiany ustawień urządzenia: numery i opisy linii, funkcje przypisane do programowalnych klawiszy funkcyjnych, uprawnienia abonenckie dla danych linii urządzenia, przypisanie do właściwych elementów infrastruktury (bramy i mostki MCU). d) Możliwość realizowania konferencji ad-hoc za pomocą dedykowanego przycisku z wykorzystaniem współdzielonej infrastruktury mostków konferencyjnych zarejestrowanych w serwerach komunikacyjnych Zamawiającego. e) Musi zapewnić automatyczną rejestracje do zapasowego serwera komunikacyjnego Zamawiającego w klastrze, jeśli połączenie do obecnie używanego podstawowego zostało utracone, przełączenie musi być realizowane bez zerwania połączenia. Ponowna rejestracja w podstawowym serwerze musi nastąpić w tle, nawet w czasie trwania połączenia. f) Możliwości zdalnego restartu urządzenia lub grupy urządzeń. Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 4 z 28

5 g) Możliwości dystrybucji certyfikatów dla urządzeń z serwerów komunikacyjnych Zamawiającego. 27. Wykonawca musi dostarczyć licencje umożliwiające uruchomienie wideotelefonów IP z serwerami komunikacyjnymi Zamawiającego. Licencje zostały opisane w punkcie Licencje do wideotelefonów IP. 28. W przypadku zaoferowania rozwiązania równoważnego jeśli chodzi o wideotelefony, należy również zaoferować odpowiednią liczbę niezbędnych licencji, umożliwiającą ich dołączenie do systemu telefonicznego użytkowanego przez Zamawiającego, patrz punkt: Licencje do wideotelefonów IP. 2 Licencje do wideotelefonów IP Licencje dla wideotelefonów licencje dla użytkowników o profilu podstawowym. Licencje do wideotelefonów IP Ilość kompletów 1 Zawartość kompletu Numer produktu Opis Ilość R-CUWL-STD-K9 Unified Workspace Licensing Top Level for STD 1 CUP9-ONPREM-OPT Included CUCM IM and Presence for on-premise use 1 NEW-UWL-STD-SLED New CUWL Standard Edition Usr SLED/Govt/Edu Only 1 Usr ilość gwarantowana 391- ilość opcjonalna JAB9-DSK-UWL Jabber for Desktop 9.x for CUWL Only ilość gwarantowana 391- ilość opcjonalna UC-APPS-SW-9.0-K9 Version 9.0 Software Kit 1 Dopuszcza się rozwiązanie równoważne pod warunkiem spełnienia następujących minimalnych wymagań: 1. System licencjonowania jedną pulą licencji obejmuje wszystkich użytkowników systemu, niezależnie od fizycznej lokalizacji użytkownika. 2. System licencjonowania ma wspólne cechy dla wszystkich użytkowników systemu VoIP/VTC oraz daje prawo do korzystania z określonych cech funkcjonalnych w zależności od profilu użytkownika. 3. System licencjonowania zapewnia możliwość podziału użytkowników na co najmniej dwie grupy (profile), w zależności od potrzeb użytkowników. 4. System licencjonowania ma zapewniać prawo do aktualizacji wersji programowych rozwiązania telekomunikacyjnego Cisco Unified Communications Manager w wersji 10.x lub wyższejprzez okres 36 miesięcy od dnia zakupu dla wszystkich dostarczanych licencji użytkownika. 5. System licencjonowania pozwala na skorzystanie przez pojedynczego użytkownika o profilu uproszczonym z następujących funkcjonalności systemu telekomunikacyjnego: a. wykorzystania co najmniej jednego telefonu IP, b. wykorzystania telefonu programowego o funkcjonalności i interfejsie użytkownika odpowiadającym sprzętowemu telefonowi IP, Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 5 z 28

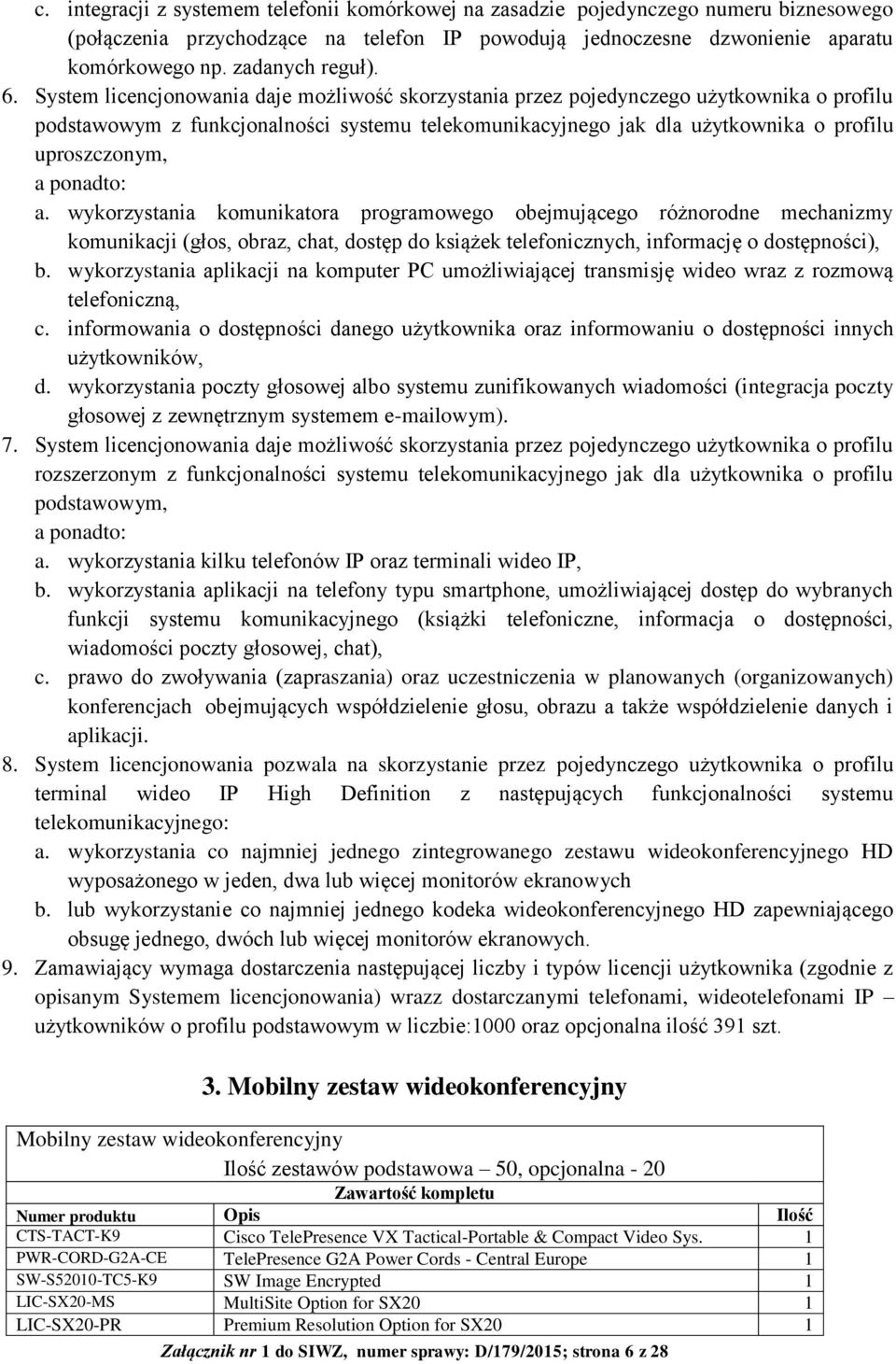

6 c. integracji z systemem telefonii komórkowej na zasadzie pojedynczego numeru biznesowego (połączenia przychodzące na telefon IP powodują jednoczesne dzwonienie aparatu komórkowego np. zadanych reguł). 6. System licencjonowania daje możliwość skorzystania przez pojedynczego użytkownika o profilu podstawowym z funkcjonalności systemu telekomunikacyjnego jak dla użytkownika o profilu uproszczonym, a ponadto: a. wykorzystania komunikatora programowego obejmującego różnorodne mechanizmy komunikacji (głos, obraz, chat, dostęp do książek telefonicznych, informację o dostępności), b. wykorzystania aplikacji na komputer PC umożliwiającej transmisję wideo wraz z rozmową telefoniczną, c. informowania o dostępności danego użytkownika oraz informowaniu o dostępności innych użytkowników, d. wykorzystania poczty głosowej albo systemu zunifikowanych wiadomości (integracja poczty głosowej z zewnętrznym systemem owym). 7. System licencjonowania daje możliwość skorzystania przez pojedynczego użytkownika o profilu rozszerzonym z funkcjonalności systemu telekomunikacyjnego jak dla użytkownika o profilu podstawowym, a ponadto: a. wykorzystania kilku telefonów IP oraz terminali wideo IP, b. wykorzystania aplikacji na telefony typu smartphone, umożliwiającej dostęp do wybranych funkcji systemu komunikacyjnego (książki telefoniczne, informacja o dostępności, wiadomości poczty głosowej, chat), c. prawo do zwoływania (zapraszania) oraz uczestniczenia w planowanych (organizowanych) konferencjach obejmujących współdzielenie głosu, obrazu a także współdzielenie danych i aplikacji. 8. System licencjonowania pozwala na skorzystanie przez pojedynczego użytkownika o profilu terminal wideo IP High Definition z następujących funkcjonalności systemu telekomunikacyjnego: a. wykorzystania co najmniej jednego zintegrowanego zestawu wideokonferencyjnego HD wyposażonego w jeden, dwa lub więcej monitorów ekranowych b. lub wykorzystanie co najmniej jednego kodeka wideokonferencyjnego HD zapewniającego obsugę jednego, dwóch lub więcej monitorów ekranowych. 9. Zamawiający wymaga dostarczenia następującej liczby i typów licencji użytkownika (zgodnie z opisanym Systemem licencjonowania) wrazz dostarczanymi telefonami, wideotelefonami IP użytkowników o profilu podstawowym w liczbie:1000 oraz opcjonalna ilość 391 szt. 3. Mobilny zestaw wideokonferencyjny Mobilny zestaw wideokonferencyjny Ilość zestawów podstawowa 50, opcjonalna - 20 Zawartość kompletu Numer produktu Opis Ilość CTS-TACT-K9 Cisco TelePresence VX Tactical-Portable & Compact Video Sys. 1 PWR-CORD-G2A-CE TelePresence G2A Power Cords - Central Europe 1 SW-S52010-TC5-K9 SW Image Encrypted 1 LIC-SX20-MS MultiSite Option for SX20 1 LIC-SX20-PR Premium Resolution Option for SX20 1 Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 6 z 28

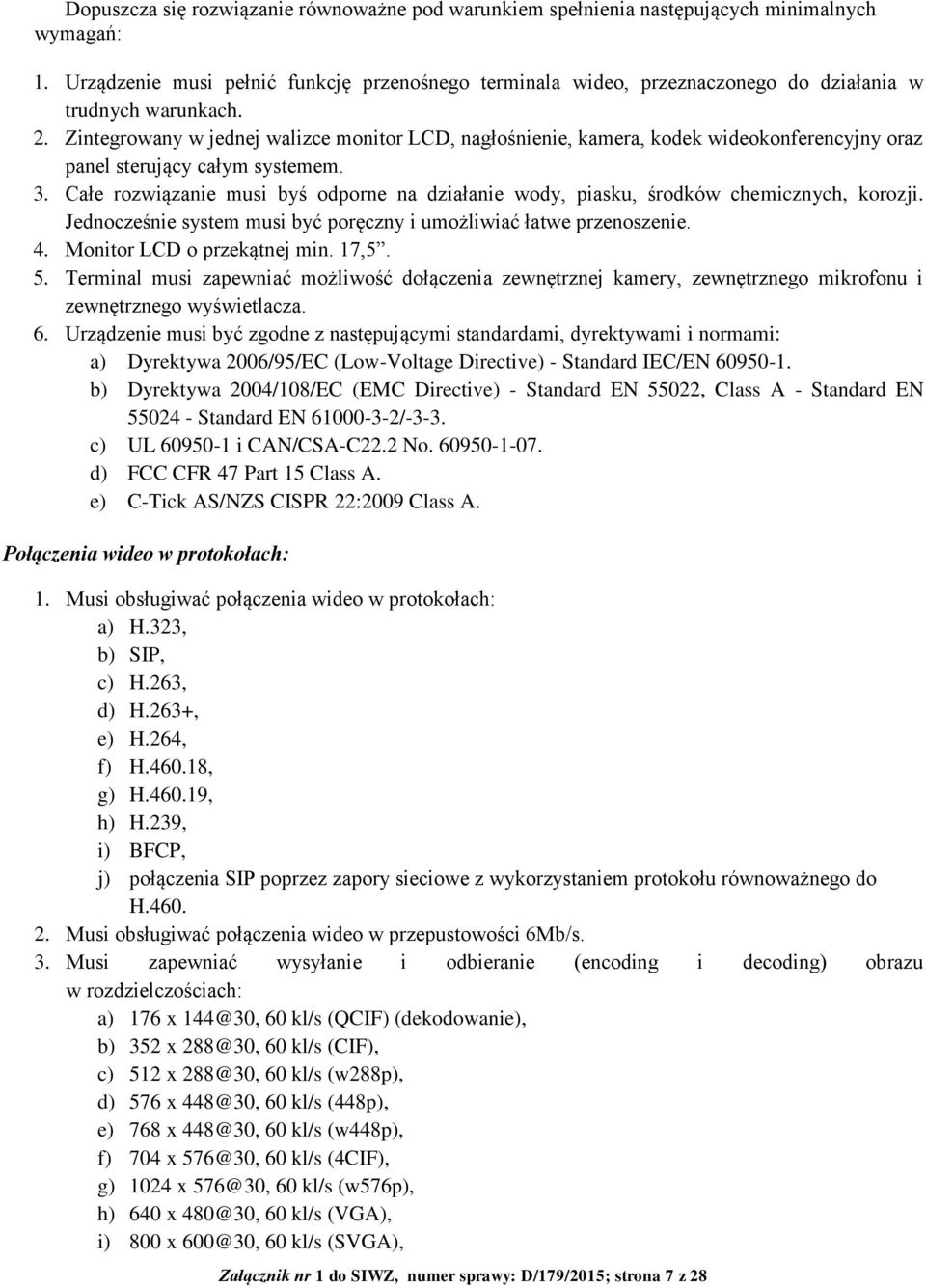

7 Dopuszcza się rozwiązanie równoważne pod warunkiem spełnienia następujących minimalnych wymagań: 1. Urządzenie musi pełnić funkcję przenośnego terminala wideo, przeznaczonego do działania w trudnych warunkach. 2. Zintegrowany w jednej walizce monitor LCD, nagłośnienie, kamera, kodek wideokonferencyjny oraz panel sterujący całym systemem. 3. Całe rozwiązanie musi byś odporne na działanie wody, piasku, środków chemicznych, korozji. Jednocześnie system musi być poręczny i umożliwiać łatwe przenoszenie. 4. Monitor LCD o przekątnej min. 17,5. 5. Terminal musi zapewniać możliwość dołączenia zewnętrznej kamery, zewnętrznego mikrofonu i zewnętrznego wyświetlacza. 6. Urządzenie musi być zgodne z następującymi standardami, dyrektywami i normami: a) Dyrektywa 2006/95/EC (Low-Voltage Directive) - Standard IEC/EN b) Dyrektywa 2004/108/EC (EMC Directive) - Standard EN 55022, Class A - Standard EN Standard EN /-3-3. c) UL i CAN/CSA-C22.2 No d) FCC CFR 47 Part 15 Class A. e) C-Tick AS/NZS CISPR 22:2009 Class A. Połączenia wideo w protokołach: 1. Musi obsługiwać połączenia wideo w protokołach: a) H.323, b) SIP, c) H.263, d) H.263+, e) H.264, f) H , g) H , h) H.239, i) BFCP, j) połączenia SIP poprzez zapory sieciowe z wykorzystaniem protokołu równoważnego do H Musi obsługiwać połączenia wideo w przepustowości 6Mb/s. 3. Musi zapewniać wysyłanie i odbieranie (encoding i decoding) obrazu w rozdzielczościach: a) 176 x 144@30, 60 kl/s (QCIF) (dekodowanie), b) 352 x 288@30, 60 kl/s (CIF), c) 512 x 288@30, 60 kl/s (w288p), d) 576 x 448@30, 60 kl/s (448p), e) 768 x 448@30, 60 kl/s (w448p), f) 704 x 576@30, 60 kl/s (4CIF), g) 1024 x 576@30, 60 kl/s (w576p), h) 640 x 480@30, 60 kl/s (VGA), i) 800 x 600@30, 60 kl/s (SVGA), Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 7 z 28

8 j) 1024 x 768@30, 60 kl/s (XGA), k) 1280 x 768@30, 60 kl/s (WXGA), l) 1280 x 720@30, 60 kl/s (HD720p), m) 1920 x 1080@30, 60 kl/s (HD1080p). 4. Musi obsługiwać szyfrowanie połączeń: a) w protokole H.323, b) w protokole SIP, c) połączeń z wykorzystaniem protokołów H.239 i BFCP, d) standardem H.235, e) standardem AES, f) z automatyczną wymianą klucza. 5. Musi posiadać wbudowany mostek wideokonferencyjny oferujący następujące cechy: a) Minimum 4 porty konferencyjne obsługujące rozdzielczość 576 pikseli z odświeżaniem 30 klatek na sekundę w trybie ContinuousPresence. b) Szyfrowanie połączeń wielopunktowych. c) Indywidualny transkoding audio i wideo dla każdego uczestnika spotkania. d) Możliwość połączenia w jednej konferencji terminali SIP, H.323 oraz VoIP. e) Możliwość wdzwonienia się na spotkanie wielopunktowe. f) Możliwość dołączenia uczestnika do spotkania z poziomu terminala. 6. Musi obsługiwać drugi strumień wideo w protokołach H.239 i BFCP z minimalną rozdzielczością 1080p i odświeżaniem min 15kl/s. Rozdzielczość obrazu w drugim strumieniu nie może wpływać na rozdzielczość obrazu w strumieniu przesyłanym w kanale głównym. 7. Musi zapewnić możliwość dołączenia dodatkowego wyświetlacza wraz z możliwością rozdzielenia obrazów wysyłanych w głównym i dodatkowym kanale wideo. 8. Musi obsługiwać dźwięk w połączeniach wideo w protokołach: a) G.711, b) G.722, c) G.722.1, d) MPEG4 AAC-LD Mono, 9. Musi posiadać system audio o następujących cechach: a) System audio stanowi integralną część terminala. b) Min. 2 wodoodporne głośniki pracujące w trybie stereo stanowiące integralną część terminala. c) Możliwość dołączenia zewnętrznego mikrofonu. d) Automatyczna kasacja echa. e) Automatyczna redukcja szumów. 10. Musi posiadać wsparcie dla funkcjonalności i protokołów z rodziny IP: a) DNS, b) DiffServ (Differentiated Services), c) automatyczne odnajdowanie gatekeepera H.323, d) dzwonienie URI i ENUM, e) TCP/IP, f) DHCP, g) pobieranie czasu i daty z serwera NTP, h) HTTPS, Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 8 z 28

9 i) SOAP, j) XML, k) SSH, l) HTTP, m) zabezpieczenie hasłem dostępu poprzez interfejs IP, n) możliwość wyłączenia usług IP: HTTP, HTTPS, SSH, o) zabezpieczeni hasłem dostępu do ustawień interfejsu IP z poziomu interfejsu użytkownika. 11. Musi posiadać obsługę: a) 802.1Q, b) uwierzytelniania 802.1x. 12. Musi mieć następujące funkcje książki adresowej: a) Lokalna książka adresowa przechowywane w pamięci terminala dla minimum 200 wpisów. b) Obsługa dostępu do centralne książki adresowej z nieograniczoną ilością wpisów. c) Obsługa LDAP i H.350. d) Historia połączeń przychodzących, wychodzących i nieodebranych wraz datą i godziną. 13. Zintegrowana, kamera musi mieć następujące cechy: a) Obsługa rozdzielczości 1920x1080 z odświeżaniem 30 klatek na sekundę. b) Przetwornik CMOS 1/3. c) Ręczna regulacja ostrości. d) Min. kąt widzenia w poziomie 63. e) Min. kąt widzenia w pionie 42. f) Automatyczny regulacja balansu bieli i jasności. 14. Zintegrowany monitor musi się charakteryzować następującymi parametrami: a) Przekątna ekranu min. 17,5 cala. b) Rozdzielczość ekranu min. 1280x768 pikseli. c) Proporcje ekranu 16:9. d) Jasność min. 700 cd/m2. e) Czas reakcji matrycy max. 16ms. f) Liczba obsługiwanych kolorów 16,7 mln. g) Min. kat widzenia 160 w poziomie i 140 w pionie. Zasilacz 1. Musi posiadać zasilacz automatycznie wykrywający rodzaj zasilania (prądem naprzemiennym 240V lub prądem stałym w zakresie VDC) Elementy wyposażenia 1. Musi posiadać, co najmniej następujące wejścia wideo: a) 1x DVI-I, b) 1x HDMI, c) 1x S-video, d) 1x Composite. 2. Musi posiadać, co najmniej następujące wyjścia wideo: a) 1x HDMI. 3. Musi posiadać, co najmniej następujące wejścia audio: a) 1 wejście mikrofonowe, 4-pin mini-jack, i 3.5-mm mini-jack, b) 1 wejście mikrofonowe, 3-pin słuchawkowe, i 3.5-mm mini-jack, c) 1x mini-jack w trybie line-in (stereo). Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 9 z 28

10 4. Musi posiadać następujące wyjścia audio: a) 1 mini-jack (stereo). 5. Musi posiadać, co najmniej 1 port LAN/Ethernet (RJ-45) 10/100/1000 Mbit. Inne wymagania 1. Wszystkie elementy rozwiązania muszą pochodzić od jednego producenta. 2. Urządzenie powinno być zarządzane centralnie poprzez system komunikacyjny Zamawiającego w zakresie co najmniej: a) Pobierania oraz wymiany plików konfiguracyjnych oraz oprogramowania z serwerów komunikacyjnych Zamawiającego. b) Obsługi oprogramowania (firmware), które jest podpisany cyfrowo przez producenta oraz pliki konfiguracyjne zaszyfrowane przez serwery komunikacyjne Zamawiającego. c) Możliwości zdalnej zmiany ustawień urządzenia: numery i opisy linii, uprawnienia abonenckie dla danych linii urządzenia, przypisanie do właściwych elementów infrastruktury (bramy i mostki MCU). d) Możliwość realizowania konferencji ad-hoc za pomocą dedykowanego przycisku z wykorzystaniem współdzielonej infrastruktury mostków konferencyjnych zarejestrowanych w serwerach komunikacyjnych Zamawiającego. e) Musi zapewnić automatyczną rejestracje do zapasowego serwera komunikacyjnego Zamawiającego w klastrze, jeśli połączenie do obecnie używanego podstawowego zostało utracone, przełączenie musi być realizowane bez zerwania połączenia. Ponowna rejestracja w podstawowym serwerze musi nastąpić w tle, nawet w czasie trwania połączenia. f) Możliwości zdalnego restartu urządzenia lub grupy urządzeń. g) Możliwości dystrybucji certyfikatów dla urządzeń z serwerów komunikacyjnych Zamawiającego. 3. Wykonawca musi dostarczyć licencje umożliwiające uruchomienie przenośnych terminali VTC z serwerami komunikacyjnymi Zamawiającego. Licencje zostały opisane w punkcie Licencje do zestawów wideokonferencyjnych. 4. W przypadku zaoferowania rozwiązania równoważnego należy również zaoferować odpowiednią liczbę niezbędnych licencji, umożliwiającą dołączenie urządzeń do systemu telefonicznego użytkowanego przez Zamawiającego. 4. Licencje do mobilnych zestawów wideokonferencyjnych. Licencje do mobilnych zestawów wideokonferencyjnych Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 10 z 28 Ilość kompletów 1 Zawartość kompletu Numer produktu Opis Ilość R-UCL-UCM-LIC-K9 Top Level SKU For 9.x/10.x User License edelivery 1 LIC-TP-10X-ROOM Telepresence Room Based Endpoint, Single or Multi-Screen. 50 szt. ilość gwarantowana 20 szt. ilość opcjonalna CUCM-VERS-10.X CUCM Software Version 10.x 1 Dopuszcza się rozwiązanie równoważne pod warunkiem spełnienia następujących minimalnych wymagań: 1. System licencjonowania jedną pulą licencji obejmuje wszystkich użytkowników systemu, niezależnie od fizycznej lokalizacji użytkownika. 2. System licencjonowania ma wspólne cechy dla wszystkich użytkowników systemu VoIP/VTC oraz daje prawo do korzystania z określonych cech funkcjonalnych w zależności od profilu użytkownika.

11 3. System licencjonowania zapewnia możliwość podziału użytkowników na co najmniej dwie grupy (profile), w zależności od potrzeb użytkowników. 4. System licencjonowania ma zapewniać prawo do aktualizacji wersji programowych rozwiązania telekomunikacyjnego Cisco Unified Communications Manager w wersji 10.xlub wyższejprzez okres 36 miesięcy od daty zakupu, dla wszystkich dostarczanych licencji użytkownika. 5. System licencjonowania pozwala na skorzystanie przez pojedynczego użytkownika o profilu uproszczonym z następujących funkcjonalności systemu telekomunikacyjnego: a. wykorzystania co najmniej jednego telefonu IP, b. wykorzystania telefonu programowego o funkcjonalności i interfejsie użytkownika odpowiadającym sprzętowemu telefonowi IP, c. integracji z systemem telefonii komórkowej na zasadzie pojedynczego numeru biznesowego (połączenia przychodzące na telefon IP powodują jednoczesne dzwonienie aparatu komórkowego np. zadanych reguł). 6. System licencjonowania daje możliwość skorzystania przez pojedynczego użytkownika o profilu podstawowym z funkcjonalności systemu telekomunikacyjnego jak dla użytkownika o profilu uproszczonym, a ponadto: a. wykorzystania komunikatora programowego obejmującego różnorodne mechanizmy komunikacji (głos, obraz, chat, dostęp do książek telefonicznych, informację o dostępności), b. wykorzystania aplikacji na komputer PC umożliwiającej transmisję wideo wraz z rozmową telefoniczną, c. informowania o dostępności danego użytkownika oraz informowaniu o dostępności innych użytkowników, d. wykorzystania poczty głosowej albo systemu zunifikowanych wiadomości (integracja poczty głosowej z zewnętrznym systemem owym). 7. System licencjonowania daje możliwość skorzystania przez pojedynczego użytkownika o profilu rozszerzonym z funkcjonalności systemu telekomunikacyjnego jak dla użytkownika o profilu podstawowym, a ponadto: a. wykorzystania kilku telefonów IP oraz terminali wideo IP, b. wykorzystania aplikacji na telefony typu smartphone, umożliwiającej dostęp do wybranych funkcji systemu komunikacyjnego (książki telefoniczne, informacja o dostępności, wiadomości poczty głosowej, chat), c. prawo do zwoływania (zapraszania) oraz uczestniczenia w planowanych (organizowanych) konferencjach obejmujących współdzielenie głosu, obrazu a także współdzielenie danych i aplikacji. 8. System licencjonowania pozwala na skorzystanie przez pojedynczego użytkownika o profilu terminal wideo IP High Definition z następujących funkcjonalności systemu telekomunikacyjnego: a. wykorzystania co najmniej jednego zintegrowanego zestawu wideokonferencyjnego HD wyposażonego w jeden, dwa lub więcej monitorów ekranowych, b. lub wykorzystanie co najmniej jednego kodeka wideokonferencyjnego HD zapewniającego obsugę jednego, dwóch lub więcej monitorów ekranowych. 9. Zamawiający wymaga dostarczenia następującej liczby i typów licencji użytkownika (zgodnie z opisanym Systemem licencjonowania) wraz z dostarczanymi zestawami wideokonferencyjnymi Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 11 z 28

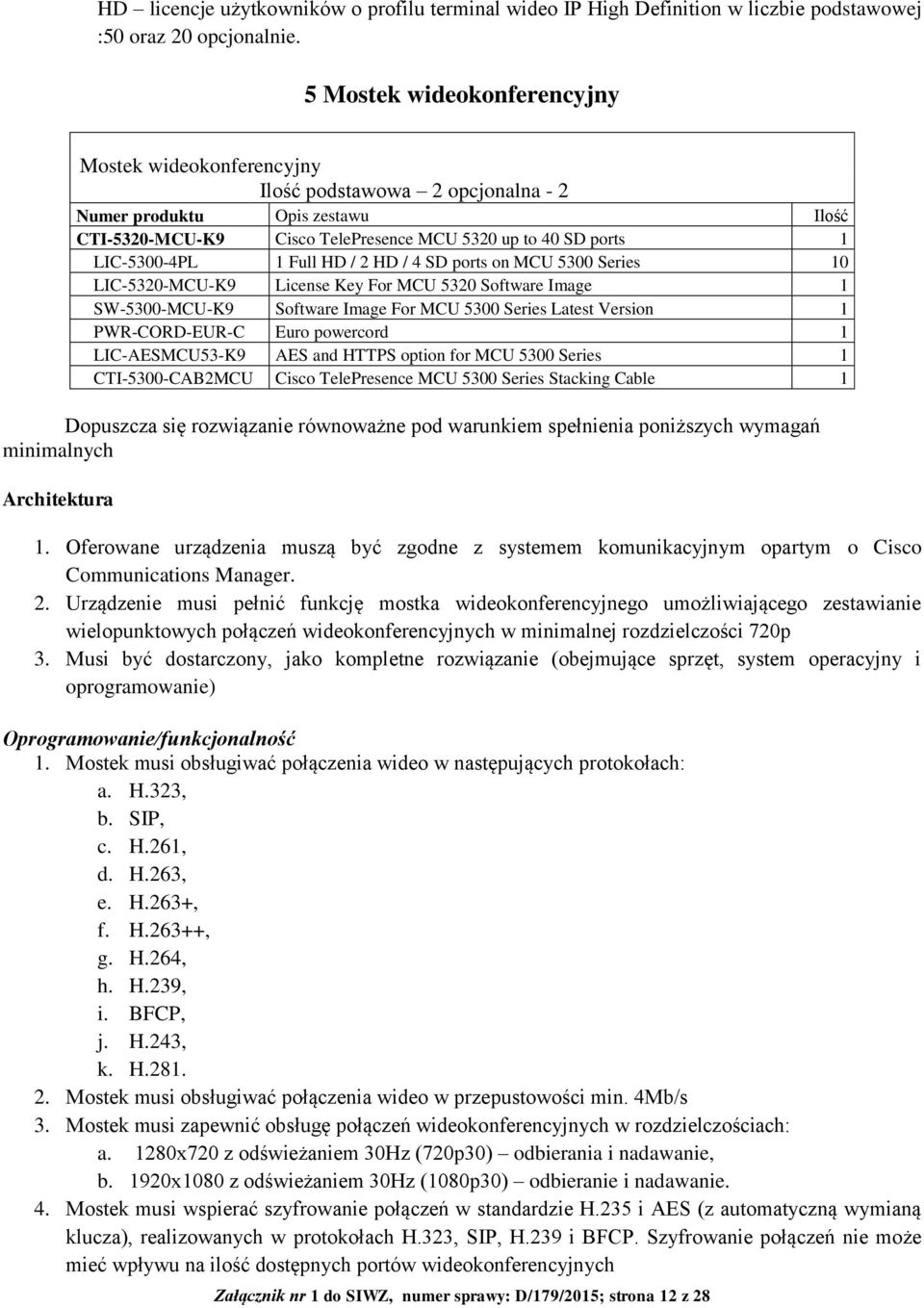

12 HD licencje użytkowników o profilu terminal wideo IP High Definition w liczbie podstawowej :50 oraz 20 opcjonalnie. 5 Mostek wideokonferencyjny Mostek wideokonferencyjny Ilość podstawowa 2 opcjonalna - 2 Numer produktu Opis zestawu Ilość CTI-5320-MCU-K9 Cisco TelePresence MCU 5320 up to 40 SD ports 1 LIC PL 1 Full HD / 2 HD / 4 SD ports on MCU 5300 Series 10 LIC-5320-MCU-K9 License Key For MCU 5320 Software Image 1 SW-5300-MCU-K9 Software Image For MCU 5300 Series Latest Version 1 PWR-CORD-EUR-C Euro powercord 1 LIC-AESMCU53-K9 AES and HTTPS option for MCU 5300 Series 1 CTI-5300-CAB2MCU Cisco TelePresence MCU 5300 Series Stacking Cable 1 Dopuszcza się rozwiązanie równoważne pod warunkiem spełnienia poniższych wymagań minimalnych Architektura 1. Oferowane urządzenia muszą być zgodne z systemem komunikacyjnym opartym o Cisco Communications Manager. 2. Urządzenie musi pełnić funkcję mostka wideokonferencyjnego umożliwiającego zestawianie wielopunktowych połączeń wideokonferencyjnych w minimalnej rozdzielczości 720p 3. Musi być dostarczony, jako kompletne rozwiązanie (obejmujące sprzęt, system operacyjny i oprogramowanie) Oprogramowanie/funkcjonalność 1. Mostek musi obsługiwać połączenia wideo w następujących protokołach: a. H.323, b. SIP, c. H.261, d. H.263, e. H.263+, f. H.263++, g. H.264, h. H.239, i. BFCP, j. H.243, k. H Mostek musi obsługiwać połączenia wideo w przepustowości min. 4Mb/s 3. Mostek musi zapewnić obsługę połączeń wideokonferencyjnych w rozdzielczościach: a. 1280x720 z odświeżaniem 30Hz (720p30) odbierania i nadawanie, b. 1920x1080 z odświeżaniem 30Hz (1080p30) odbieranie i nadawanie. 4. Mostek musi wspierać szyfrowanie połączeń w standardzie H.235 i AES (z automatyczną wymianą klucza), realizowanych w protokołach H.323, SIP, H.239 i BFCP. Szyfrowanie połączeń nie może mieć wpływu na ilość dostępnych portów wideokonferencyjnych Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 12 z 28

13 5. Mostek musi obsługiwać dźwięk w połączeniach wideo w następujących protokołach: a. G.711, b. G.722, c. G.722.1, d. G Annex C, e. G.728, f. G.729, g. MPEG4 AAC-LD, h. MPEG4 AAC-LC. 6. Interfejs sieciowy IP urządzenia musi spełniać poniższe wymagania: a. 2x LAN/Ethernet (RJ-45) 10/100/1000 Mbit, b. obsługa DNS, TCP/IP, DHCP, c. obsługadiffserv (Differentiated Services) lubtos, d. pobieranie czasu i daty z serwera NTP, e. HTTPS, NP. SNMP wraz z możliwością wyłączenia obsługi tych protokołów, f. zabezpieczenie hasłem dostępu poprzez interfejs IP, g. obsługę protokołów RTP, TLS, SRTP. 7. Mostek musi zapewnić obsługę minimum 20 portów konferencyjnych obsługujących rozdzielczość 720p z odświeżaniem 30 klatek na sekundę i 20 portów audio jednocześnie w trybie ContinuousPresence (jednoczesna widoczność minimum 16 uczestników jednej konferencji). 8. Mostek musi zapewnić możliwość zestawienia wideokonferencji dla 10 uczestników wideo z rozdzielczością 1080p i szybkością odświeżania 30 klatek/s w trybie ContinuousPresence i 10 uczestników audio jednocześnie. 9. Mostek musi zapewnić możliwość zestawienia wideokonferencji dla 40 uczestników wideo z rozdzielczością min. W448p i odświeżaniem 30 klatek na sekundę. 10. Mostek musi zapewnić możliwość zestawienia wideokonferencji dla 48 uczestników wideo z rozdzielczością min. W360p i odświeżaniem 30 klatek na sekundę. 11. Mostek musi umożliwiać tworzenie i zarządzanie pokojami konferencyjnymi. 12. Mostek musi umożliwiać ustalania indywidualnych layout-ów (układów ekranu) dla każdego uczestnika wideokonferencji z osobna ilość dostępnych układów ekranu nie może być mniejsza niż Mostek musi zapewnić możliwość zestawiania połączeń konferencyjnych z wykorzystaniem wbudowanej książki adresowej. 14. Musi istnieć możliwość tworzenia niezaplanowanych konferencji poprzez wdzwonienie się na mostek. 15. Mostek musi umożliwić zabezpieczenie dostępu do konferencji numerem PIN 16. Mostek musi dawać możliwość indywidualnej zmiany układu ekranu przez każdego uczestnika konferencji. 17. Mostek musi wspierać obraz w formacie 16:9, zarówno w głównym strumieniu jak i wprotokołach H.239 i BFCP. 18. Mostek musi umożliwiać przesyłanie prezentacji w rozdzielczości 1080p w protokołach H.239 i BFCP (drugi strumień). 19. Mostek musi zapewniać funkcjonalność poprawy rozdzielczości dla połączeń realizowanych w rozdzielczościach niższych niż 720p. Elementy wyposażenia Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 13 z 28

14 1. Mostek musi zapewniać możliwość montażu w szafie przemysłowej (rack) 19 i nie może być wyższy niż 2U. 2. Urządzenie musi posiadać dwa porty LAN/Ethernet (RJ-45) 10/100/1000 Mbit, port konsolowy oraz wyświetlacz LCD wyświetlający informacje dot. Stanu urządzenia Zasilacz 1. Musi posiadać zasilacz przystosowany do zasilenia prądem naprzemiennym 240V Inne wymagania 1. Musi istnieć możliwość podwojenia maksymalnej liczby portów mostka poprzez jego sprzętową rozbudowę. Rozbudowa taka może polegać na dodaniu dodatkowej karty lub dołączeniu kolejnego mostka w logicznym stosie (MCU stack) 6. Serwis Wymagania ogólne dla urządzeń i oprogramowania. 1. Serwisy musza zapewniać : a) Możliwość bezpośredniego zgłaszania awarii do Producenta lub Autoryzowanego Partnera. b) Realizację serwisu przez Producenta i Partnera. c) Użytkownikowi bezpośredni dostęp do kontraktu serwisowego. d) Użytkownikowi prawo do zakładania zgłoszeń bezpośrednio u Producenta. e) Użytkownikowi bezpośredni dostęp do stron Producenta. f) Użytkownikowi bezpośredni dostęp do oprogramowania i jego aktualizacji. g) Użytkownikowi dostęp do pomocy technicznej Producenta. 2. Całość dostarczanego sprzętu i oprogramowania musi pochodzić z autoryzowanego kanału sprzedaży producentów na rynek polski podczas dostawy należy dołączyć do faktury oświadczenia producenta sprzętu i oprogramowania (lub jego polskiego przedstawicielstwa) o spełnieniu tego wymogu. 3. Całość dostarczanego sprzętu musi być nowa wyprodukowana w 2015 r. nieużywana we wcześniejszych projektach wraz z dostawą należy dostarczyć oświadczenie Producenta sprzętu (lub jego polskiego przedstawicielstwa) potwierdzające datę produkcji urządzeń oraz pochodzenie urządzeń (legalny kanał dystrybucji sprzętu). 4. Wykonawca musi dysponować co najmniej jednym inżynierem Cisco CCNP Voice posiadającym aktualne poświadczenie bezpieczeństwa osobowego o klauzuli co najmniej ZASTRZEŻONE. 5. Warunkiem zaakceptowania protokołu odbioru sprzętu będzie przekazanie przy dostawie sprzętu przez Wykonawcę oświadczenie Producenta lub przedstawiciela Producenta w Polsce (oficjalnego biura Producenta w Polsce) o wykupieniu przez Wykonawcę wymaganych przez Zamawiającego pakietów serwisowych na dostarczony sprzęt. 6. W przypadku uszkodzenia modułu pamięci (flash, RAM) lub dysku twardego w okresie obowiązywania serwisu gwarancyjnego zostaną one wymienione na nowe a uszkodzone pozostają u użytkownika. Szczegółowy opis serwisu gwarancyjnego. 1. Serwis gwarancyjny musi być oparty na świadczeniach gwarancyjnych producenta 2. Na dostarczany sprzęt musi być udzielony następujący serwis gwarancyjny: a. dla wideotelefonów IP 12 miesięczny, b. dla mobilnych zestawów i mostków wideokonferencyjnych 36 miesięczny. Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 14 z 28

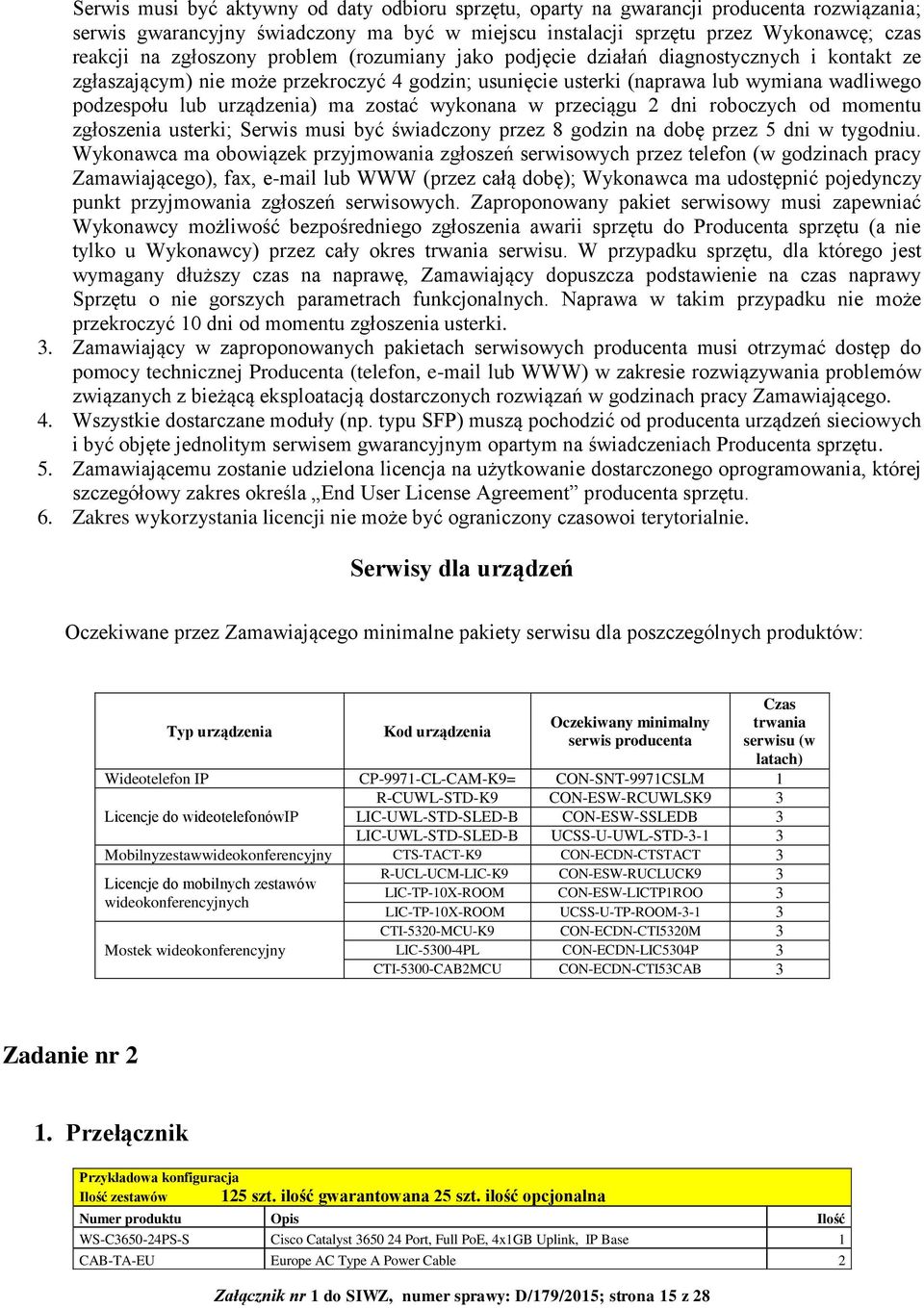

15 Serwis musi być aktywny od daty odbioru sprzętu, oparty na gwarancji producenta rozwiązania; serwis gwarancyjny świadczony ma być w miejscu instalacji sprzętu przez Wykonawcę; czas reakcji na zgłoszony problem (rozumiany jako podjęcie działań diagnostycznych i kontakt ze zgłaszającym) nie może przekroczyć 4 godzin; usunięcie usterki (naprawa lub wymiana wadliwego podzespołu lub urządzenia) ma zostać wykonana w przeciągu 2 dni roboczych od momentu zgłoszenia usterki; Serwis musi być świadczony przez 8 godzin na dobę przez 5 dni w tygodniu. Wykonawca ma obowiązek przyjmowania zgłoszeń serwisowych przez telefon (w godzinach pracy Zamawiającego), fax, lub WWW (przez całą dobę); Wykonawca ma udostępnić pojedynczy punkt przyjmowania zgłoszeń serwisowych. Zaproponowany pakiet serwisowy musi zapewniać Wykonawcy możliwość bezpośredniego zgłoszenia awarii sprzętu do Producenta sprzętu (a nie tylko u Wykonawcy) przez cały okres trwania serwisu. W przypadku sprzętu, dla którego jest wymagany dłuższy czas na naprawę, Zamawiający dopuszcza podstawienie na czas naprawy Sprzętu o nie gorszych parametrach funkcjonalnych. Naprawa w takim przypadku nie może przekroczyć 10 dni od momentu zgłoszenia usterki. 3. Zamawiający w zaproponowanych pakietach serwisowych producenta musi otrzymać dostęp do pomocy technicznej Producenta (telefon, lub WWW) w zakresie rozwiązywania problemów związanych z bieżącą eksploatacją dostarczonych rozwiązań w godzinach pracy Zamawiającego. 4. Wszystkie dostarczane moduły (np. typu SFP) muszą pochodzić od producenta urządzeń sieciowych i być objęte jednolitym serwisem gwarancyjnym opartym na świadczeniach Producenta sprzętu. 5. Zamawiającemu zostanie udzielona licencja na użytkowanie dostarczonego oprogramowania, której szczegółowy zakres określa End User License Agreement producenta sprzętu. 6. Zakres wykorzystania licencji nie może być ograniczony czasowoi terytorialnie. Serwisy dla urządzeń Oczekiwane przez Zamawiającego minimalne pakiety serwisu dla poszczególnych produktów: Typ urządzenia Kod urządzenia Oczekiwany minimalny serwis producenta Czas trwania serwisu (w latach) Wideotelefon IP CP-9971-CL-CAM-K9= CON-SNT-9971CSLM 1 R-CUWL-STD-K9 CON-ESW-RCUWLSK9 3 Licencje do wideotelefonówip LIC-UWL-STD-SLED-B CON-ESW-SSLEDB 3 LIC-UWL-STD-SLED-B UCSS-U-UWL-STD Mobilnyzestawwideokonferencyjny CTS-TACT-K9 CON-ECDN-CTSTACT 3 R-UCL-UCM-LIC-K9 CON-ESW-RUCLUCK9 3 Licencje do mobilnych zestawów LIC-TP-10X-ROOM CON-ESW-LICTP1ROO 3 wideokonferencyjnych LIC-TP-10X-ROOM UCSS-U-TP-ROOM CTI-5320-MCU-K9 CON-ECDN-CTI5320M 3 Mostek wideokonferencyjny LIC PL CON-ECDN-LIC5304P 3 CTI-5300-CAB2MCU CON-ECDN-CTI53CAB 3 Zadanie nr 2 1. Przełącznik Przykładowa konfiguracja Ilość zestawów 125 szt. ilość gwarantowana 25 szt. ilość opcjonalna Numer produktu Opis Ilość WS-C PS-S Cisco Catalyst Port, Full PoE, 4x1GB Uplink, IP Base 1 CAB-TA-EU Europe AC Type A Power Cable 2 Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 15 z 28

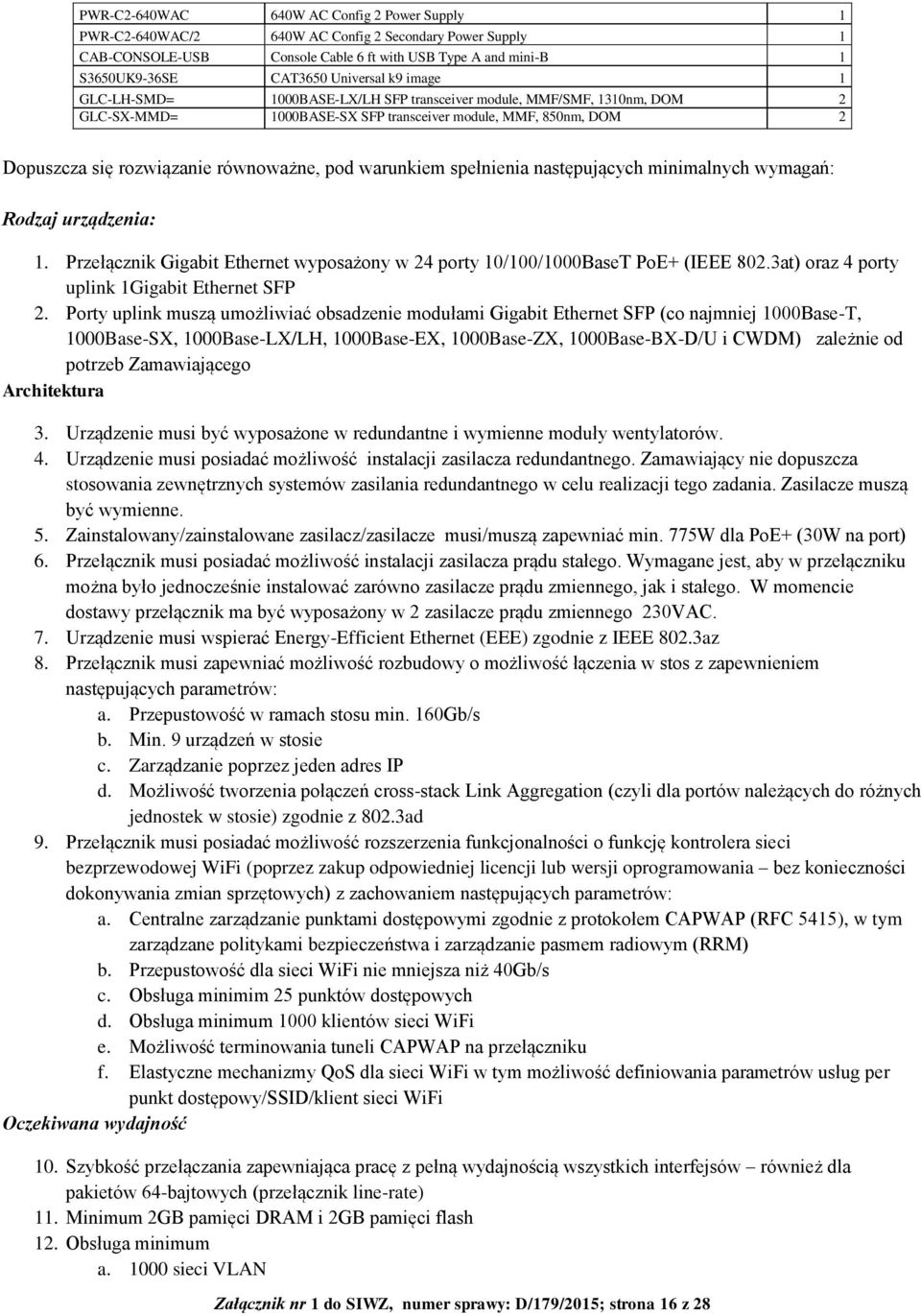

16 PWR-C2-640WAC 640W AC Config 2 Power Supply 1 PWR-C2-640WAC/2 640W AC Config 2 Secondary Power Supply 1 CAB-CONSOLE-USB Console Cable 6 ft with USB Type A and mini-b 1 S3650UK9-36SE CAT3650 Universal k9 image 1 GLC-LH-SMD= 1000BASE-LX/LH SFP transceiver module, MMF/SMF, 1310nm, DOM 2 GLC-SX-MMD= 1000BASE-SX SFP transceiver module, MMF, 850nm, DOM 2 Dopuszcza się rozwiązanie równoważne, pod warunkiem spełnienia następujących minimalnych wymagań: Rodzaj urządzenia: 1. Przełącznik Gigabit Ethernet wyposażony w 24 porty 10/100/1000BaseT PoE+ (IEEE 802.3at) oraz 4 porty uplink 1Gigabit Ethernet SFP 2. Porty uplink muszą umożliwiać obsadzenie modułami Gigabit Ethernet SFP (co najmniej 1000Base-T, 1000Base-SX, 1000Base-LX/LH, 1000Base-EX, 1000Base-ZX, 1000Base-BX-D/U i CWDM) zależnie od potrzeb Zamawiającego Architektura 3. Urządzenie musi być wyposażone w redundantne i wymienne moduły wentylatorów. 4. Urządzenie musi posiadać możliwość instalacji zasilacza redundantnego. Zamawiający nie dopuszcza stosowania zewnętrznych systemów zasilania redundantnego w celu realizacji tego zadania. Zasilacze muszą być wymienne. 5. Zainstalowany/zainstalowane zasilacz/zasilacze musi/muszą zapewniać min. 775W dla PoE+ (30W na port) 6. Przełącznik musi posiadać możliwość instalacji zasilacza prądu stałego. Wymagane jest, aby w przełączniku można było jednocześnie instalować zarówno zasilacze prądu zmiennego, jak i stałego. W momencie dostawy przełącznik ma być wyposażony w 2 zasilacze prądu zmiennego 230VAC. 7. Urządzenie musi wspierać Energy-Efficient Ethernet (EEE) zgodnie z IEEE 802.3az 8. Przełącznik musi zapewniać możliwość rozbudowy o możliwość łączenia w stos z zapewnieniem następujących parametrów: a. Przepustowość w ramach stosu min. 160Gb/s b. Min. 9 urządzeń w stosie c. Zarządzanie poprzez jeden adres IP d. Możliwość tworzenia połączeń cross-stack Link Aggregation (czyli dla portów należących do różnych jednostek w stosie) zgodnie z 802.3ad 9. Przełącznik musi posiadać możliwość rozszerzenia funkcjonalności o funkcję kontrolera sieci bezprzewodowej WiFi (poprzez zakup odpowiedniej licencji lub wersji oprogramowania bez konieczności dokonywania zmian sprzętowych) z zachowaniem następujących parametrów: a. Centralne zarządzanie punktami dostępowymi zgodnie z protokołem CAPWAP (RFC 5415), w tym zarządzane politykami bezpieczeństwa i zarządzanie pasmem radiowym (RRM) b. Przepustowość dla sieci WiFi nie mniejsza niż 40Gb/s c. Obsługa minimim 25 punktów dostępowych d. Obsługa minimum 1000 klientów sieci WiFi e. Możliwość terminowania tuneli CAPWAP na przełączniku f. Elastyczne mechanizmy QoS dla sieci WiFi w tym możliwość definiowania parametrów usług per punkt dostępowy/ssid/klient sieci WiFi Oczekiwana wydajność 10. Szybkość przełączania zapewniająca pracę z pełną wydajnością wszystkich interfejsów również dla pakietów 64-bajtowych (przełącznik line-rate) 11. Minimum 2GB pamięci DRAM i 2GB pamięci flash 12. Obsługa minimum a sieci VLAN Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 16 z 28

17 b adresów MAC c tras IPv4 Oprogramowanie/funkcjonalność 13. Obsługa protokołu NTP 14. Obsługa IGMPv1/2/3 i MLDv1/2 Snooping 15. Przełącznik musi wspierać następujące mechanizmy związane z zapewnieniem ciągłości pracy sieci: a. IEEE 802.1w Rapid Spanning Tree b. IEEE 802.1s Multi-Instance Spanning Tree c. Obsługa minimum 128 instancjiprotokołu STP 16. Obsługa protokołu LLDP i LLDP-MED 17. Funkcjonalność Layer 2 traceroute umożliwiająca śledzenie fizycznej trasy pakietu o zadanym źródłowym i docelowym adresie MAC 18. Obsługa funkcji Voice VLAN umożliwiającej odseparowanie ruchu danych i ruchu głosowego 19. Przełącznik musi posiadać możliwość uruchomienia funkcji serwera DHCP 20. Urządzenie musi wspierać następujące mechanizmy związane z zapewnieniem bezpieczeństwa sieci: a. Minimum 5 poziomów dostępu administracyjnego poprzez konsolę. Przełącznik musi umożliwiać zalogowanie się administratora z konkretnym poziomem dostępu zgodnie z odpowiedzą serwera autoryzacji (privilege-level) b. Autoryzacja użytkowników w oparciu o IEEE 802.1X z możliwością dynamicznego przypisania użytkownika do określonej sieci VLAN c. Autoryzacja użytkowników w oparciu o IEEE 802.1X z możliwością dynamicznego przypisania listy ACL d. Obsługa funkcji Guest VLAN umożliwiająca uzyskanie gościnnego dostępu do sieci dla użytkowników bez suplikanta 802.1X e. Możliwość uwierzytelniania urządzeń na porcie w oparciu o adres MAC f. Możliwość uwierzytelniania użytkowników w oparciu o portal www dla klientów bez suplikanta 802.1X g. Wymagane jest wsparcie dla możliwości uwierzytelniania wielu użytkowników na jednym porcie oraz możliwości jednoczesnego uwierzytelniania na porcie telefonu IP i komputera PC podłączonego za telefonem h. Możliwość obsługi żądań Change of Authorization (CoA) zgodnie z RFC 5176 i. Minimum 3000 wpisów dla list kontroli dostępu (ACE) j. Funkcjonalność flexibleauthentication (możliwość wyboru kolejności uwierzytelniania 802.1X/uwierzytelnianie w oparciu o MAC adres/uwierzytelnianie oparciu o portal www) k. Możliwość wdrożenia uwierzytelniania w oparciu o 802.1X w trybie monitor (niezależnie od tego czy uwierzytelnianie się powiedzie, czy nie użytkownik ma prawo dostępu do sieci) jako element sprawdzenia gotowości instalacji na pełne wdrożenie 802.1X l. Obsługafunkcji Port Security, DHCP Snooping, Dynamic ARP Inspection i IP Source Guard m. Możliwość autoryzacji prób logowania do urządzenia (dostęp administracyjny) do serwerów RADIUS lub TACACS+ n. Obsługa list kontroli dostępu (ACL), możliwość konfiguracji tzw. czasowych list ACL (aktywnych w określonych godzinach i dniach tygodnia) o. Zapewnienie podstawowych mechanizmów bezpieczeństwa IPv6 na brzegu sieci (IPv6 FHS) w tym minimum ochronę przed rozgłaszaniem fałszywych komunikatów Router Advertisement (RA Guard), ochronę przed dołączeniem nieuprawnionych serwerów DHCPv6 do sieci (DHCPv6 Guard) 21. Przełącznik musi wspierać następujące mechanizmy związane z zapewnieniem jakości usług w sieci: a. Implementacja co najmniej 8 kolejek dla ruchu wyjściowego na każdym porcie dla obsługi ruchu o różnej klasie obsługi b. Implementacja algorytmushapedround Robin lub podobnego dla obsługi kolejek Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 17 z 28

18 c. Możliwość obsługi jednej z powyżej wspomnianych kolejek z bezwzględnym priorytetem w stosunku do innych (StrictPriority) d. Klasyfikacja ruchu do klas różnej jakości obsługi (QoS) poprzez wykorzystanie następujących parametrów: źródłowy/docelowy adres MAC, źródłowy/docelowy adres IP, źródłowy/docelowy port TCP e. Możliwość ograniczania pasma dostępnego na danym porcie dla ruchu o danej klasie obsługi z dokładnością do 8 Kbps (policing, ratelimiting). Możliwość skonfigurowania do 2000 ograniczeń per przełącznik f. Kontrola sztormów dla ruchu broadcast/multicast/unicast g. Możliwość zmiany przez urządzenie kodu wartości QoS zawartego w ramce Ethernet lub pakiecie IP poprzez zmianę pola 802.1p (CoS) oraz IP ToS/DSCP 22. Wbudowane reflektometry (TDR) dla portów 10/100/ Urządzenie musi zapewniać możliwość routingu statycznego i dynamicznego dla IPv4 i IPv6 (minimum protokół RIP). Urządzenie musi zapewniać możliwość rozszerzenia funkcjonalności o wsparcie dla zaawansowanych protokołów routingu IPv4 (OSPF, BGP) i IPv6 (OPSFv3), funkcjonalności Policy-based routingu i routingu multicast (PIM-SM, PIM-SSM) poprzez zakup odpowiedniej licencji lub wersji oprogramowania bez konieczności dokonywania zmian sprzętowych 24. Obsługa protokołu HSRP/VRRP lub mechanizmu równoważnego dla usług redundancji bramy dla IPv4 i IPv6 25. Możliwość blokowania ruchu pomiędzy portami w obrębie jednego VLANu (tzw. porty izolowane) z pozostawieniem możliwości komunikacji z portem nadrzędnym Zarządzanie i konfiguracja 26. Przełącznik musi umożliwiać konfigurację zgodną z wymaganiami/zaleceniami do konfiguracji urządzeń sieciowych dla systemów teleinformatycznych, w których będzie instalowany. Wymagani i zalecenia określone są w dokumentach o klauzuli NATO Restricted. 27. Przełącznik musi umożliwiać zdalną obserwację ruchu na określonym porcie, polegającą na kopiowaniu pojawiających się na nim ramek i przesyłaniu ich do zdalnego urządzenia monitorującego, poprzez dedykowaną sieć VLAN (RSPAN) 28. Urządzenie musi zapewniać możliwość tworzenia statystyk ruchu w oparciu o NetFlow/J-Flow lub podobny mechanizm, przy czym wielkość tablicy monitorowanych strumieni nie może być mniejsza niż Wymagane jest sprzętowe wsparcie dla gromadzenia statystyk NetFlow/J-Flow 29. Przełącznik musi posiadać makra lub wzorce konfiguracji portów zawierające prekonfigurowane ustawienie rekomendowane przez producenta sprzętu zależnie od typu urządzenia dołączonego do portu (np. telefon IP, kamera itp.) 30. Dedykowany port Ethernet do zarządzania out-of-band 31. Minimum jeden port USB umożliwiający podłączenie zewnętrznego nośnika danych. Urządzenie musi mieć możliwość uruchomienia z nośnika danych umieszczonego w porcie USB 32. Urządzenie musi być wyposażone w port konsoli USB 33. Plik konfiguracyjny urządzenia musi być możliwy do edycji w trybie off-line (tzn. konieczna jest możliwość przeglądania i zmian konfiguracji w pliku tekstowym na dowolnym urządzeniu PC). Po zapisaniu konfiguracji w pamięci nieulotnej musi być możliwe uruchomienie urządzenia z nową konfiguracją 34. Obsługa protokołów SNMPv3, SSHv2, SCP, https, syslog z wykorzystaniem protokołów IPv4 i IPv6 35. Urządzenie musi umożliwiać tworzenie skryptów celem obsługi zdarzeń, które mogą pojawić się w systemie Obudowa 36. Możliwość montażu w szafie rack 19. Wysokość urządzenia nie może przekraczać 1 RU Wyposażenie 37. Urządzenie musi być dostarczone z 2 wkładkami 1000Base-LX/LH SFP spełniającymi następujące wymagania: Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 18 z 28

19 a. Musi pochodzić od producenta oferowanych urządzeń i z jednego typoszeregu urządzeń. Nie dopuszcza się stosowania zamienników b. Musi być przeznaczona do współpracy ze standardowym światłowodem jednomodowym (9um) i wielodomowym (50um). c. Musi być kompatybilna ze standardem IEEE 802.3z 1000BASE-LX d. Musi pracować dla pasma 1300 nm i oferować zasięg co najmniej m e. Musi posiadać podwójny konektor LC/PC 38. Urządzenie musi być dostarczone z 2 wkładkami 1000Base-SX SFP spełniającymi następujące wymagania: a. Musi pochodzić od producenta oferowanych urządzeń i z jednego typoszeregu urządzeń. Nie dopuszcza się stosowania zamienników. b. Musi być przeznaczona do współpracy ze standardowym światłowodem wielodomowym (50um). c. Musi być kompatybilna ze standardem IEEE 802.3z 1000BASE-SX d. Musi pracować dla pasma 850nm nm i oferować zasięg co najmniej 500m e. Musi posiadać podwójny konektor LC/PC 39. Musi być wyposażony w kabel konsoli szeregowej USB. 40. Musi być wyposażony w 2 kable zasilające dostosowane do zainstalowanych zasilaczy. Szczegółowy opis serwisu gwarancyjnego przedmiotu dostawy. Szczegółowe warunki serwisu gwarancyjnego 1. Serwisy musza zapewniać : o o o o o o o Możliwość bezpośredniego zgłaszania awarii do Producenta lub Autoryzowanego Partnera Realizację serwisu przez Producenta i Partnera Użytkownikowi bezpośredni dostęp do kontraktu serwisowego Użytkownikowi prawo do zakładania zgłoszeń bezpośrednio u Producenta Użytkownikowi bezpośredni dostęp do stron Producenta Użytkownikowi bezpośredni dostęp do oprogramowania i jego aktualizacji Użytkownikowi dostęp do pomocy technicznej Producenta 2. Całość dostarczonego sprzętu musi być objęta gwarancją producenta opartą o świadczenia gwarancyjne producenta sprzętu, niezależne od statusu partnerskiego Wykonawcy przez okres 36 miesięcy. Przy dostawie sprzętu Wykonawca dostarczy oświadczenie producenta lub przedstawiciela producenta w Polsce (oficjalnego biura producenta w Polsce) o wykupieniu przez Wykonawcę wymaganych przez Zamawiającego serwisów gwarancyjnych na dostarczony sprzęt. 3. Na dostarczany sprzęt musi być udzielona min. 36 miesięczna gwarancja od daty odbioru sprzętu, oparta na gwarancji producenta rozwiązania; serwis gwarancyjny świadczony ma być w miejscu instalacji sprzętu przez Wykonawcę; czas reakcji na zgłoszony problem (rozumiany jako podjęcie działań diagnostycznych i kontakt ze zgłaszającym) nie może przekroczyć 4 godzin; usunięcie usterki (naprawa lub wymiana wadliwego podzespołu lub urządzenia) ma zostać wykonana w przeciągu 2 dni roboczych od momentu zgłoszenia usterki; Serwis musi być świadczony przez 8 godzin na dobę przez 5 dni w tygodniu. Wykonawca ma obowiązek przyjmowania zgłoszeń serwisowych przez telefon (w godzinach pracy Zamawiającego), fax, lub WWW (przez całą dobę); Wykonawca ma udostępnić pojedynczy punkt przyjmowania zgłoszeń serwisowych. Zaproponowany pakiet serwisowy musi zapewniać bezpośrednie zgłoszenie awarii sprzętu do producenta sprzętu (a nie tylko u Wykonawcy) przez cały okres trwania gwarancji. Serwis gwarancyjny, w przypadku konieczności dostępu do Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 19 z 28

20 urządzeń w lokalizacji Użytkownika, musi być świadczony przez osoby posiadające aktualne poświadczenia bezpieczeństwa osobowego o klauzuli co najmniej POUFNE. 4. W przypadku sprzętu, dla którego jest wymagany dłuższy czas na naprawę sprzętu, Zamawiający dopuszcza podstawienie na czas naprawy sprzętu o nie gorszych parametrach funkcjonalnych. Naprawa w takim przypadku nie może przekroczyć 10 dni od momentu zgłoszenia usterki. 5. Zamawiający w zaproponowanych pakietach serwisowych producenta musi otrzymać dostęp do pomocy technicznej Producenta (telefon, lub WWW) w zakresie rozwiązywania problemów związanych z bieżącą eksploatacją dostarczonych rozwiązań w godzinach pracy Zamawiającego. 6. Wszystkie dostarczane moduły (np. typu SFP) muszą pochodzić od producenta urządzeń sieciowych i być objęte serwisem gwarancyjnym opartym na świadczeniach producenta sprzętu. 7. W przypadku uszkodzenia modułu pamięci (flash, RAM), dysku twardego w okresie gwarancji zostaną one wymienione na nowe, uszkodzone pozostają u użytkownika. Szczegółowe wymagania dla serwisu gwarancyjnego dla oprogramowania 1. Oprogramowanie musi być dostarczone z min. 36 miesięcznym wsparciem technicznym w ramach którego Zamawiający będzie mógł otrzymać i używać aktualizacje dostarczonego oprogramowania w ramach otrzymanej wersji. Wraz z otrzymaniem aktualizacji dostarczonego oprogramowania Zamawiającemu zostanie udzielona licencja na jego użytkowanie, na zasadach określonych przez producenta oprogramowania. Przy dostawie sprzętu Wykonawca dostarczy oświadczenie producenta lub przedstawiciela producenta w Polsce (oficjalnego biura producenta w Polsce) o wykupieniu przez Wykonawcę wymaganych przez Zamawiającego serwisów gwarancyjnych na dostarczony sprzęt. 2. Zainstalowane oprogramowanie zostanie zaktualizowane, w oparciu o przekazane aktualizacje, przez samego Zamawiającego lub przy współudziale Wykonawcy (o ile Zamawiający wyrazi taką potrzebę). 3. Wykonawca zapewni zdalne wsparcie techniczne (WWW, telefon lub ) w zakresie rozwiązywania problemów z konfiguracją i użytkowaniem oprogramowania. 4. Wykonawca zapewni dostęp do aktualizacji oprogramowania oraz wsparcia technicznego przynajmniej po swojej, a jeśli to możliwe, także po stronie producenta sprzętu. Załącznik nr 1 do SIWZ, numer sprawy: D/179/2015; strona 20 z 28
