2 Zestawienie nowości 09/2007. item rozwija system modułowy MB, stwarzając nowe możliwości zastosowania: przekroje profili oraz połączenia do zadań specjalnych, połączenia profili zdolne do odprowadzenia ładunków, elementy mocujące z jeszcze większą swobodą kształtowania konstrukcji oraz nowe rozwiązania w zakresie transportu towaru. Perfekcyjny produkt oraz niezawodny serwis oto nasze wytyczne. Chętnie udzielimy Państwu porady technicznej oraz wspólnie znajdziemy optymalne rozwiązanie. Odkryjcie Państwo nowości systemu modułowego MB. Profile 6 i 8 Profil 6 30x24 lekki Profil 6 60x24 lekki Profil 8 80x40 1N lekki Technika połączeń, odprowadzających ładunki Łącznik standardowy 8 ESD Bolec kontaktowy 8 ESD Kątownik x240 Al Kątownik x240 Al M12 Zestaw mocujący kątownika x240 Al M12 Nóżka nastawna 8 D40 PA Nóżka nastawna 8 D40 PA Listwa kątowa 8 Al Listwa kątowa 8 Al 16 Listwa kątowa 8 Al 16 M5 strona 4 i 5 strona 6 i 7 strona 8 strona 9 strona 10 2

3 Ślizgacz rowkowy 8 Ślizgacz rowkowy 8 Profil bieżniowy 8 80x40 Profil bieżniowy 8 80x40 Zestaw płytek zaślepiających do profili bieżniowych 8 80x40 Rolki D60 PU Jednostka rolkowa D60 PU Teleskop 8 80x40 Profili teleskopowy 8 80x40 Profil teleskopowy, wewnętrzny 8 80x40 Zestaw łączników teleskopowych 8 80x40 Płytka łącząca do teleskopu 8 80x40 Zaślepka ślizgowa do teleskopu 8 80x40 Zaślepka do teleskopu 8 80x40 strona 11 strona 12 do 13 strona 14 do 17 3

4 Elementy podstawowe Profile 6, lekkie przekroje płaskie Lekkie profile 6 30x24 oraz 60x24 stosowane są zwłaszcza jako ościeżnice oraz usztywnienie konstrukcji ochronnych i regałowych, najczęściej w połączeniu z profilami w wymiarze podziałki 30 mm. W połączeniu z profilami o tym samym wymiarze podziałki powstaje 6 mm wgłębienie, umożliwiające prowadzenie elementu powierzchniowego bez konieczności jego przerywania (do 6 mm grubości) przy profilach o szerokości 24 mm. Leżący wewnątrz profil usztywnia przy tym całą konstrukcję, tworząc z niej obciążalny wspornik dla półek. Profil 6 30x24 lekki Al, anodowany A = 2,82 cm 2 I x = 1,69 cm 4 I y = 2,27 cm 4 I t = 0,20 cm 4 m = 0,76 kg/m W x = 1,36 cm 3 W y = 1,51 cm 3 kolor naturalny, przycięcie max mm Profil 6 60x24 lekki Al, anodowany A = 4,98 cm 2 I x = 3,14 cm 4 I y = 17,10 cm 4 I t = 2,46 cm 4 m = 1,34 kg/m W x = 2,53 cm 3 W y = 5,70 cm 3 kolor naturalny, przycięcie max mm

5 Elementy podstawowe Profil 8 80x40 1N lekki Lekki profil wykorzystywany do budowy urządzeń produkcyjnych, których przednia lub górna część ramy powinna posiadać rowki zamknięte. Profil 8 80x40 1N lekki Al, anodowany A = 11,53 cm 2 I x = 16,92 cm 4 I y = 72,13 cm 4 I t = 12,50 cm 4 m = 3,11 kg/m W x = 8,46 cm 3 W y = 17,81 cm 3 kolor naturalny, przycięcie max mm

6 Elementy podstawowe Technika połączeń, odprowadzających ładunki Zestaw łącznika standardowego 8 ESD oraz bolec kontaktowy 8 ESD są elementami konstrukcyjnymi stosowanymi do połączeń o właściwościach przewodzących w profilach typoszeregu 8. Dla łatwiejszej identyfikacji elementy łączące 8 ESD zostały zaopatrzone w żółtą pasywację, zgodną z dyrektywą 2002/95/EG ( RoHS ). Zestaw łącznika standardowego 8 ESD jest wykorzystywany jak konwencjonalny zestaw łącznika standardowego (patrz katalog główny systemu modułowego MB Rozdz. 1.3 Technika połączeń). Specjalny kształt śruby łączącej powoduje częściowe zniszczenie izolującej powłoki anodowanej rowka i elektryczny zestyk połączonych profili. Łącznik standardowy 8 ESD blacha łącznika standardowego 8, St specjalna śruba z łbem kulistym ISO M8x20, St M ocyn. = 25 Nm m = 21,0 g ocynk., 1 zestaw

7 Elementy podstawowe Bolec kontaktowy 8 stosowany jest jako dodatkowy element konstrukcyjny w połączeniu z uniwersalnym i automatycznym łącznikiem 8: wciśnięty do otworu rdzeniowego profilu tworzy podczas dociągania śrub łączących połączenie elektrycznie przewodzące. Wskazówka: zastosowanie bolca kontaktowego może prowadzić do pewnych ograniczeń w późniejszym wykorzystaniu profili w gotowych, zamkniętych konstrukcjach. Blok kontaktowy 8 ESD przerywa anodowaną powłokę izolującą w otworze rdzeniowym lub przy połączonych profilach. Bolec kontaktowy 8 ESD St m = 3,0 g ocynk., 1 sztuka

8 Elementy podstawowe Kątownik x240 Al Kątownik x240 Al M 12 jest wysoko obciążalnym elementem łączącym dla siłowych, niewymagających obróbki połączeń dużych profili typoszeregu 12. Znajduje również zastosowanie w mocowaniu profili do podłoża i ścian oraz do przykręcania ciężkich elementów konstrukcyjnych, nie należących do systemu. Kątownik x240 Al M12 mocowany jest do profila za pomocą zestawów mocujących. W zależności od kombinacji profili jeden kątownik wymaga zastosowania do 4 zestawów mocujących. F < N F x l < Nm Obciążalność musi zostać sprawdzona w odniesieniu do obu warunków. Kątownik x240 Al M12 GD-Al m = 2,7 kg białe aluminium zbliżone do RAL 9006, 1 sztuka Zestaw mocujący kątownika x240 Al M12 1 profil sztabkowy 12 St M 2-60, ocynkowany 4 śruby z łbem kulistym ISO 7380-M 12x30, St, ocynkowane 4 podkładki DIN ,0, St, ocynkowane M = 80 Nm m = 400,0 g 1 zestaw

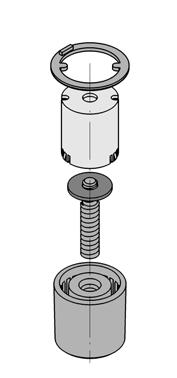

9 Elementy jezdno-wsporcze Nóżka nastawna 8 D40 PA Nóżka nastawna 8 D40 PA jest nogą o regulowanej wysokości przeznaczoną do stołów i lekkich urządzeń, zbudowanych z użyciem profili 8 D40. Trzpień zostaje wkręcony do gwintu M8 w otworze rdzeniowym profilu 8 D40. Regulowanie wysokości nie wymaga użycia narzędzi, jedynie manualnej regulacji dolnej części nóżki. Możliwości mocowania na profilach 8 D40 F dop. = N Nóżka nastawna 8 D40 PA korpus, część wewnętrzna i płytka kończąca, PA-GF, czarny trzpień i podkładka, St, ocynkowana m = 69,0 g 1 zestaw

10 Elementy mocujące Listwy kątowe 8 Al Listwy kątowe 8 Al 16 umożliwiają uniwersalne mocowanie różnych elementów przy profilach 8. Listwy kątowe 8 Al 16 znajdują również zastosowanie jako listwy mocowane śrubowo do konstrukcji o dużym stopniu szczelności w połączeniu z elementami powierzchniowymi i taśmami uszczelniającymi lub jako listwa odbojnikowa dla drzwi. Listwa kątowa powinna zostać osadzona w rowku i przytwierdzona za pomocą gwintowanych kołków M5. Listwa kątowa 8 Al 16 M5 posiada już wymagane nagwintowane otwory oraz trzpienie. Dopuszczalne obciążenie odcinkowe listwy kątowej 8 Al wynosi: q max. = N/m. Wymiary montażowe listwy kątowej 8 Al 16 do profili 8. Ze względu na odległość do krawędzi profilu, listwy nadają się głównie do osadzania w konstrukcjach profilowych elementów powierzchniowych o grubości 16 i 21 mm. Listwa kątowa 8 Al 16 Al, anodowany m = 268 g/m kolor naturalny, 1 szt. à 2000 mm Listwa kątowa 8 Al 16 M5 Al, anodowany kompletnie obrobiona 20 gwintami M6 zawiera gwintowane kołki DIN 913-M5x6, St, ocynkowana m = 554,0 g 1 szt. à 2000 mm

11 Elementy mocujące Ślizgacz rowkowy 8 Ślizgacz rowkowy 8 umożliwia ruch ślizgowy w rowku profilu z równoczesnym obrotem wokół punktu mocowania. Stosowany jest do budowy prostych prowadnic dowolnych elementów konstrukcyjnych, np. półek klawiaturowych, tablic z instrukcją obsługi, lub prostych drzwi podnoszonych, harmonijkowych i przesuwnych w rowkach profili typoszeregu 8. Budowa drzwi opuszczanych z wykorzystaniem ślizgaczy rowkowych. a = 10 mm F = 60 N Swobodna rotacja ślizgacza rowkowego wokół piasty pozwala na wyrównanie ewentualnych błędów prostoliniowości. Ślizgacz rowkowy 8 może być mocowany również od strony czołowej do profili 8 40x40. Ślizgacz rowkowy 8 ślizgacz rowkowy, POM, czarny podkładka pasowana DIN 988-8x14x1, St, nierdzewna wpust przesuwny V 8 St M8 ocynkowany śruba z łbem stożkowym DIN 7991-M8x13, St, ocynkowana m = 24,0 g 1 zestaw

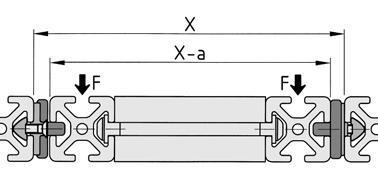

12 Elementy mocujące Profil bieżniowy 8 80x40 i rolki D60 PU Rozwiązanie systemowe do budowy obciążalnych urządzeń transportowych, składające się ze specjalnego profilu bieżniowego oraz prowadzonych rolek bieżnych. Profil bieżniowy 8 80x40 znajduje zastosowanie jako szyna prowadząca do indywidualnie ukształtowanych wózków bieżnych wyposażonych w jednostki rolkowe. Rolki D60 PU posiadają ułożyskowanie kulkowe oraz ogumienie z wytrzymałego poliuretanu gwarantuje to lekką i cichą pracę. Zmontowane wstępnie jednostki rolkowe D60 PU mogą być mocowane przy podajnikach lub ramach z profili (zwłaszcza typoszeregu 8). Dowolny rozstaw podpór oraz osi konstrukcji wózka umożliwia budowę prowadnicy zgodnie z indywidualnymi wymaganiami. W ten sposób powstaje system transportowy przeznaczony do manualnego oraz automatycznego przesuwu również cięższych produktów, który jest szczególnie wytrzymały oraz niewrażliwy na wpływ otoczenia (kurz oraz obciążenie udarowe). Profile bieżniowe oraz jednostki rolkowe mogą być również stosowane do budowy wózka suwnicowego w bieżniach wiszących. Boczne prowadzenie jednostki rolkowej D60 PU w profilu bieżniowym przejmuje dodatkowa rolka prowadząca, mocowana do płyty podstawy. F R = 800 N Wymiary montażowe i budowa konstrukcji wózka z użyciem jednostki rolkowej D60 PU oraz profilu bieżniowego 8 80x40. 12

13 Elementy mocujące Rolki D60 PU znajdują ponadto zastosowanie jako uniwersalne elementy prowadzące i podpierające oraz jako prowadzenie drzwi przesuwnych. Przeznaczone są do wszystkich ruchów prostoliniowych, stawiających szczególne wymagania pod względem giętkości oraz obciążalności. W zależności od potrzeb mogą być przykręcane od strony zewnętrznej (śruba z łbem stożkowym DIN 7981-M8) lub od strony wewnętrznej (poprzez gwint wewnętrzny M10). Rolka D60 musi być zawsze montowana z pierścieniem zabezpieczającym na zewnątrz. Profil bieżniowy 8 80x40 Al, anodowany A = 10,92 cm 2 I x = 76,68 cm 4 I y = 12,79 cm 4 I t = 3,20 cm 4 m = 2,84 kg/m W x = 17,76 cm 3 W y = 7,94 cm 3 kolor naturalny, przycięcie max mm Zestaw płytek zaślepiających do profili bieżniowych 8 80x40 4 zaślepki, St, czarne 8 śrub z łbem kulistym M5x16, St, ocynkowane m = 49,3 g 1 zestaw Rolka D 60 PU Rolka bieżna D60, St ogumienie PU, 92 Sh A, żółte tulejka łożyskowa St, ocynkowana zabezpieczenie osiowe, St, ocynkowane zaślepka, POM, czarna śruba z łbem stożkowym DIN 7981 M8x35 C = N C 0 = m = 270,0 g 1 zestaw Jednostka rolkowa D60 PU płytka łącząca, Al, anodowana rolka D60 PU rolka prowadząca ze sprężyną dociskową oraz złączkami 2 śruby z łbem kulistym ISO 7380-M8x25, St, ocynkowane 2 podkładki DIN 433-8,4, St, ocynkowane 2 wpusty przesuwne V 8 St M8, ocynkowane m = 430,0 g 1 zestaw

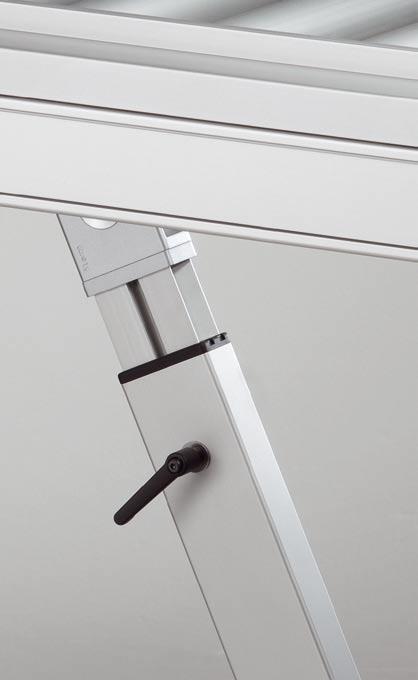

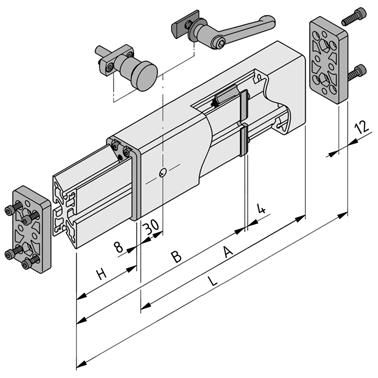

14 Elementy specjalne Teleskop 8 80x40 Teleskop 8 80x40 jest obciążalną podporą o regulowanej długości. Stosowany jest zwłaszcza do ustalenia wysokości oraz pochylenia urządzeń produkcyjnych. Blok ślizgowy oraz podwyższona szerokość podpory umożliwiają ponadto zastosowanie tego teleskopu do budowy nóg stołowych o regulowanej długości. Profili teleskopowy 8 80x40 przejmuje funkcje podpory oraz prowadnicy profilu wewnętrznego. Przyłączenie profilu zewnętrznego może następować od strony czołowej bezpośrednio w rowku profilu lub poprzez elementy łączące (np. przegub 8 80x40). Profil wewnętrzny teleskopu 8 80x40 jest blokowany na dowolnej wysokości poprzez zestaw zaciskowy lub bolec ustalający do teleskopu 8 80x40. Profil wewnętrzny teleskopu 8 80x40 (długość B) powinien być o 20 mm krótszy niż profil teleskopowy 8 80x40 (długość A), aby całkowicie wykorzystać skok H oraz aby mógł on zostać całkowicie wsunięty do zmontowanego teleskopu. L min. = A + 20 mm L max. = L min. + H B H x 1,2 ^ B H + 60 mm B A - 20 mm Max. obciążenie w kierunku teleskopu: 750 N Zestaw łączników teleskopowych 8 80x40 zawiera komponenty do przyłączenia profilu teleskopowego 8 80x40 oraz do budowy teleskopu. a = płytka łącząca do teleskopu 8 80x40 b = zaślepka do teleskopu 8 80x40 c = zaślepka ślizgowa do teleskopu 8 80x40 Płytka łącząca do teleskopu 8 80x40 zostaje przykręcona do profilu teleskopowego, umożliwiając różne możliwości mocowania do dowolnej konstrukcji łączącej. 14

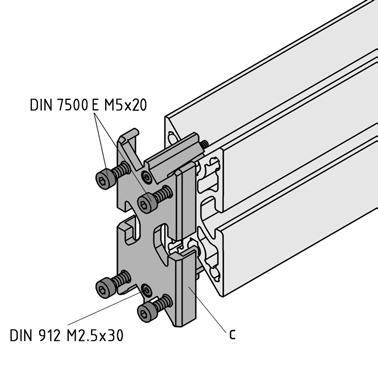

15 Elementy specjalne Mocowanie zaślepki do teleskopu (z profilem teleskopowym 8 80x40) oraz zaślepki ślizgowej (z profilem wewnętrznym do teleskopu 8 80x40) wymaga wykonania w profilach gwintów. Po wsunięciu profilu wewnętrznego do teleskopu następuje bezluzowe ustawienie bloku ślizgowego oraz zaślepki ślizgowej w teleskopie przez śruby M2, 5x30 (SW 1,5). Płytka łącząca do teleskopu 8 80x40 tworzy wiele możliwości łączenia profilu wewnętrznego z dowolną konstrukcją. Służy ona do mocowania śrubami komponentów typoszeregu 8 lub dowolnych elementów konstrukcyjnych. W tym celu przewidziane są odpowiednie otwory przelotowe i stożkowe w płytce łączącej. 15

16 Elementy specjalne Zadanie otworów w płytce łączącej do teleskopów: d= mocowanie do profilu teleskopowego 8 80x40 śrubami M6x22 (d) e = mocowanie do profilu wewnętrznego teleskopu 8 80x40 śrubami DIN 7984-M5x12 f = otwór przelotowy 6,4 do adaptacji dalszych produktów z profilem wewnętrznym teleskopu 8 80x40. g = otwór przelotowy 9 mm do adaptacji dalszych produktów z profilem teleskopowym 8 80x40 przez wciśniecie nakrętki M8 Na Państwa życzenie obróbka profili teleskopowych pod zestaw zaciskowy do teleskopu lub bolec ustalający może zostać wykonana przez lokalnego przedstawiciela przedsiębiorstwa item. Do bocznego mocowania profili teleskopowych 8 80x40 zaleca się wykonanie gwintów M6 w obszarze żebra centralnego i zastosowanie zestawu łącznika automatycznego 8. 16

17 Elementy specjalne Profil teleskopowy 8 80x40 Al, anodowany A = 9,61 cm 2 I x = 20,57 cm 4 I y = 77,12 cm 4 I t = 42,72 cm 4 m = 2,59 kg/m W x = 10,28 cm 3 W y = 19,28 cm 3 kolor naturalny, przycięcie max mm Profil teleskopowy, wewnętrzny 8 80x40 Al, anodowany A = 9,78 cm 2 I x = 10,50 cm 4 I y = 34,88 cm 4 I t = 6,85 cm 4 m = 2,64 kg/m W x = 2,99 cm 3 W y = 21,80 cm 3 kolor naturalny, przycięcie max mm Zestaw łączników teleskopowych 8 40x40 GD-Zn, białe aluminium zbliżone do RAL 9006 płytka łącząca do teleskopu 8 80x40, GD, Zn, białe aluminium zaślepka ślizgowa do teleskopu 8 80x40, POM, czarna zaślepka do teleskopu 8 80x40, POM, czarna 2 śruby z łbem cyl. DIN 912-M6x22, St, ocynkowane 4 śruby z łbem cyl. DIN 7500 E-M5x20, St, ocynkowane 4 śruby z łbem cyl. DIN 7500 E M4x20, St, ocynkowane m = 250,0 g 1 zestaw Zestaw zaciskowy do teleskopu wpust przesuwny 8 St M6, ocynkowany trzpień stopniowy z gwintem M8/M6 podkładka DIN , 4 St, ocynkowana dźwignia zaciskowa M8, czarna m = 110,0 g 1 zestaw Bolec ustalający do teleskopu 8 80x40 bolec ustalający z płytka podstawową, czarny 2 śruby z łbem stożkowym DIN 7991-M5x12 m = 68,0 g 1 zestaw Płytka łącząca do teleskopu GD-Zn m = 190,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka
