1 Sstem profili aluminiowch katalog 2014 v. 1.0.

2 Niniejsz katalog prezentuje wszstkie element sstemu profili aluminiowch, ze szczególnm uwzględnieniem przekroju profili oraz detali łączników, wraz z pełnm zwmiarowaniem. Sstem został stworzon z mślą o osobach zajmującch się projektowaniem i budową stanowisk montażowch, osłon maszn, wózków materiałowch, regałów przepłwowch oraz wielu innch konstrukcji stanowiącch wposażenie hal produkcjnch, niezależnie od branż. Znajduje on również zastosowanie w konstrukcjach reklamowch i ekspozcjnch. Stanowi także środek do realizacji dowolnch planów konstrukcjnch. Przekazujem Państwu kolejn katalog, któr jest stale poszerzan o nowe element, wchodząc naprzeciw oczekiwaniom Klientów i ich potrzebom. Zapraszam do zapoznania się z naszą ofertą oraz do współprac. W kwestiach związanch z sstemem profili aluminiowch prosim o kontakt: biuro@arma.info.pl Przkładowe realizacje skonstruowane z sstemu profili aluminiowch dostępne są na OZNACZENIA STOSOWANE W KATALOGU: M4, M5, M6, M8 rozmiar gwintu [5], [8], [10] szerokość rowka w profilu PARAMETRY PROFILI: stop EN AW-6060 wtrzmałość na rozciąganie Rm: 190 N/mm2 granica plastczności Rp 0,2: 150 N/mm2 gęstość: 2,69 g/cm3 wdłużenie prz zerwaniu A: 8% wdłużenie prz zerwaniu A 50: 6% liniow współcznnik wdłużenia (od 20 do 100 C): 23 * /K moduł sprężstości podłużnej E: N/mm2

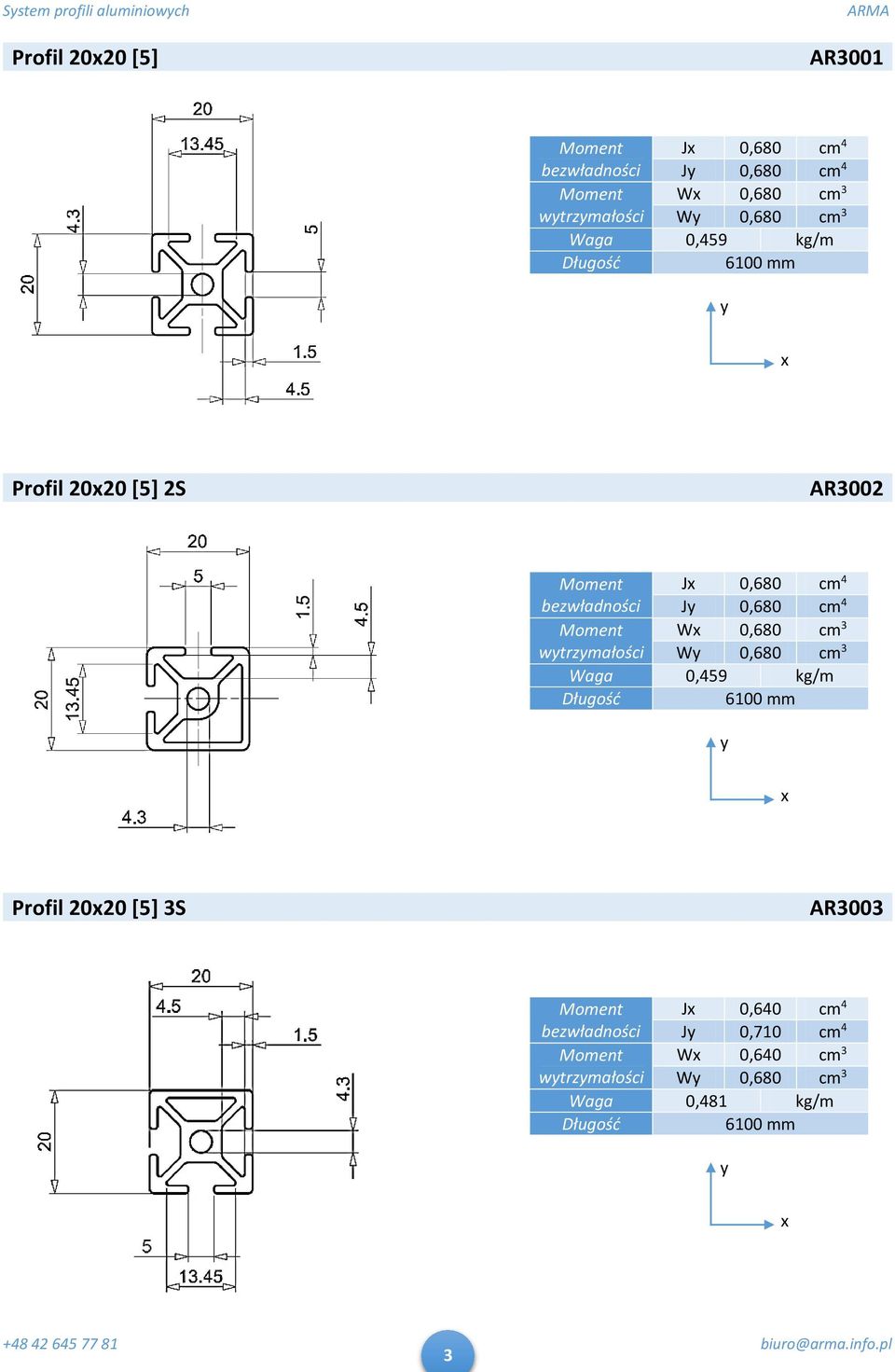

3 Profil 2020 [5] AR3001 Moment J 0,680 cm 4 bezwładności J 0,680 cm 4 Moment W 0,680 cm 3 wtrzmałości W 0,680 cm 3 Waga 0,459 kg/m Profil 2020 [5] 2S AR3002 Moment J 0,680 cm 4 bezwładności J 0,680 cm 4 Moment W 0,680 cm 3 wtrzmałości W 0,680 cm 3 Waga 0,459 kg/m Profil 2020 [5] 3S AR3003 Moment J 0,640 cm 4 bezwładności J 0,710 cm 4 Moment W 0,640 cm 3 wtrzmałości W 0,680 cm 3 Waga 0,481 kg/m 3

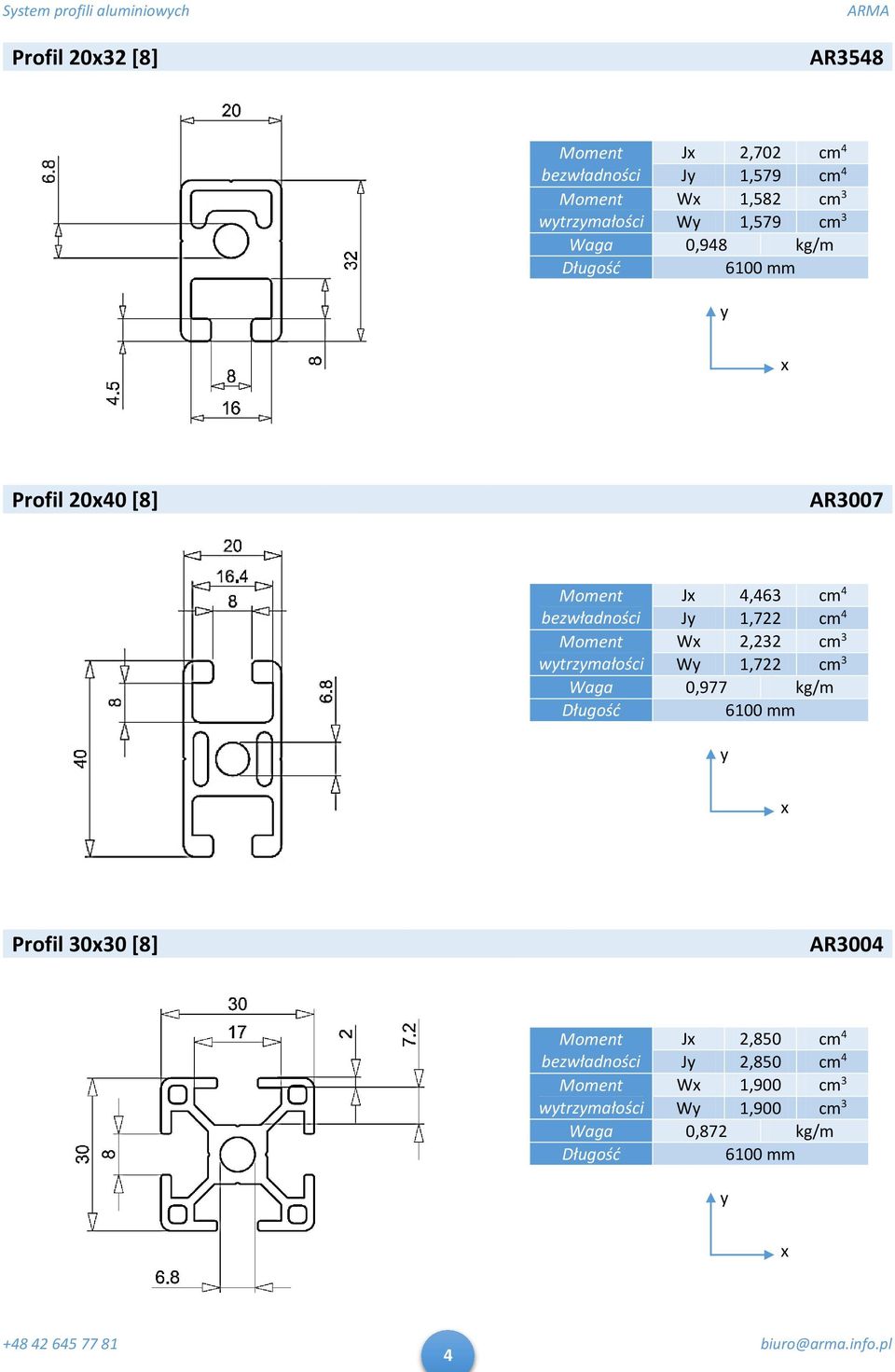

4 Profil 2032 [8] AR3548 Moment J 2,702 cm 4 bezwładności J 1,579 cm 4 Moment W 1,582 cm 3 wtrzmałości W 1,579 cm 3 Waga 0,948 kg/m Profil 2040 [8] AR3007 Moment J 4,463 cm 4 bezwładności J 1,722 cm 4 Moment W 2,232 cm 3 wtrzmałości W 1,722 cm 3 Waga 0,977 kg/m Profil 3030 [8] AR3004 Moment J 2,850 cm 4 bezwładności J 2,850 cm 4 Moment W 1,900 cm 3 wtrzmałości W 1,900 cm 3 Waga 0,872 kg/m 4

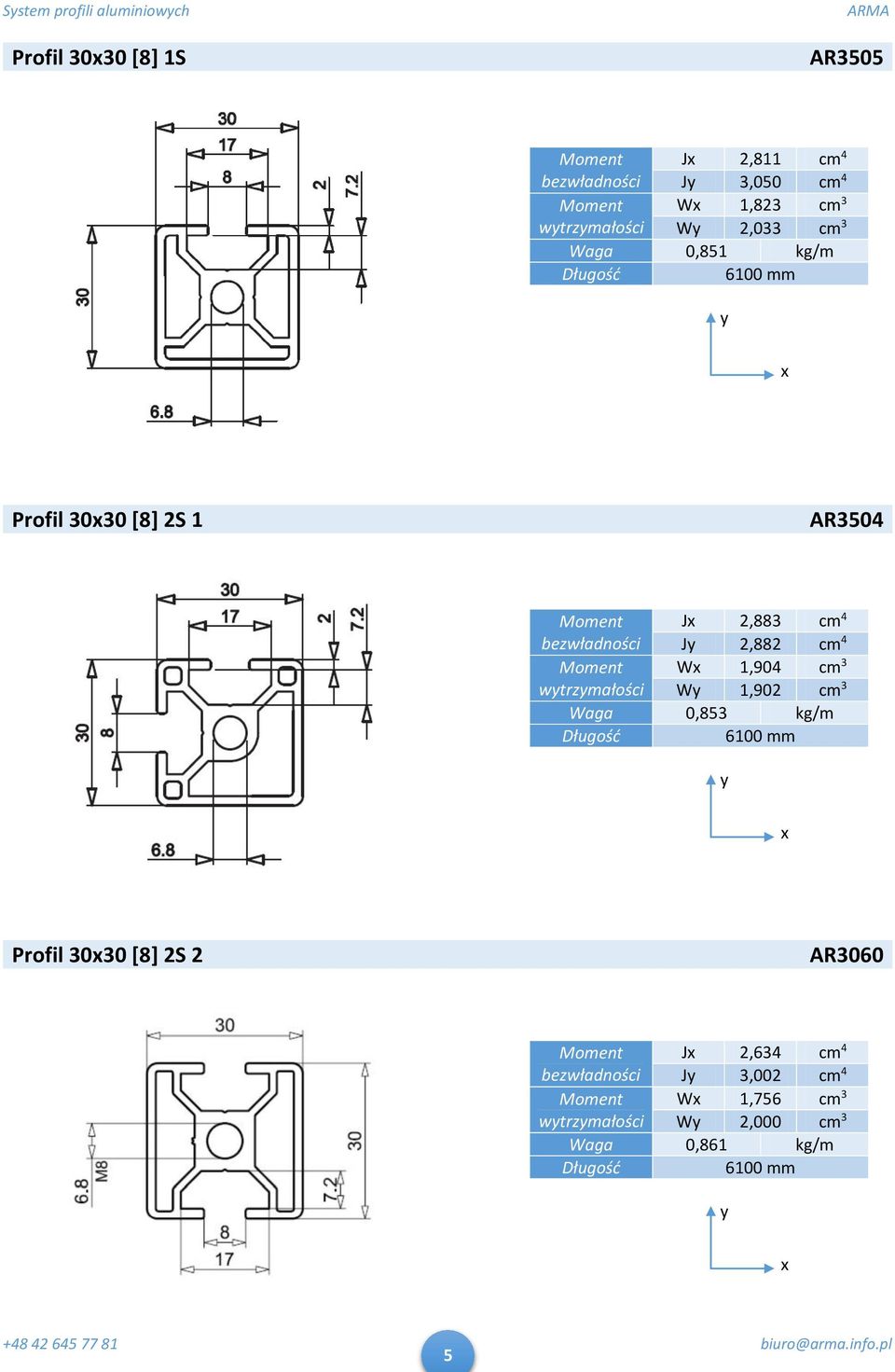

5 Profil 3030 [8] 1S AR3505 Moment J 2,811 cm 4 bezwładności J 3,050 cm 4 Moment W 1,823 cm 3 wtrzmałości W 2,033 cm 3 Waga 0,851 kg/m Profil 3030 [8] 2S 1 AR3504 Moment J 2,883 cm 4 bezwładności J 2,882 cm 4 Moment W 1,904 cm 3 wtrzmałości W 1,902 cm 3 Waga 0,853 kg/m Profil 3030 [8] 2S 2 AR3060 Moment J 2,634 cm 4 bezwładności J 3,002 cm 4 Moment W 1,756 cm 3 wtrzmałości W 2,000 cm 3 Waga 0,861 kg/m 5

6 Profil 3030 [8] 3S AR3503 Moment J 2,928 cm 4 bezwładności J 2,741 cm 4 Moment W 1,942 cm 3 wtrzmałości W 1,827 cm 3 Waga 0,867 kg/m Profil 3030 [8] R AR3061 Moment J 2,177 cm 4 bezwładności J 2,175 cm 4 Moment W 1,341 cm 3 wtrzmałości W 1,338 cm 3 Waga 0,778 kg/m Profil 3060 [8] AR3005 Moment J 20,149 cm 4 bezwładności J 4,994 cm 4 Moment W 3,329 cm 3 wtrzmałości W 6,716 cm 3 Waga 1,490 kg/m 6

7 Profil 4040 [8] L AR3011 Moment J 9,913 cm 4 bezwładności J 9,913 cm 4 Moment W 4,957 cm 3 wtrzmałości W 4,957 cm 3 Waga 1,790 kg/m Profil 4040 [8] L 2S AR3013 Moment J 9,878 cm 4 bezwładności J 9,878 cm 4 Moment W 4,921 cm 3 wtrzmałości W 4,921 cm 3 Waga 1,709 kg/m Profil 4040 [8] L 3S AR3012 Moment J 9,786 cm 4 bezwładności J 10,001 cm 4 Moment W 4,888 cm 3 wtrzmałości W 4,979 cm 3 Waga 1,749 kg/m 7

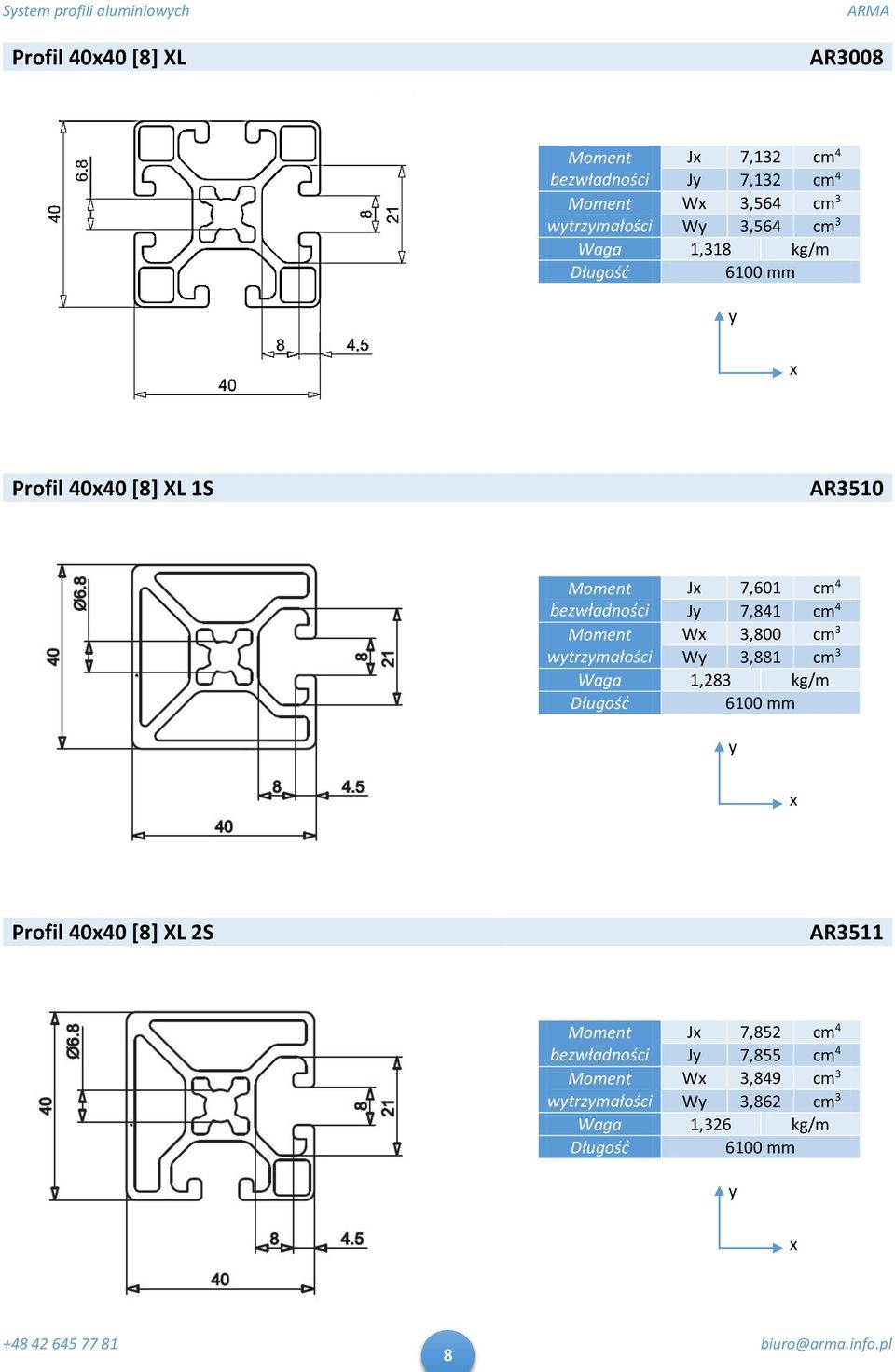

8 Profil 4040 [8] XL AR3008 Moment J 7,132 cm 4 bezwładności J 7,132 cm 4 Moment W 3,564 cm 3 wtrzmałości W 3,564 cm 3 Waga 1,318 kg/m Profil 4040 [8] XL 1S AR3510 Moment J 7,601 cm 4 bezwładności J 7,841 cm 4 Moment W 3,800 cm 3 wtrzmałości W 3,881 cm 3 Waga 1,283 kg/m Profil 4040 [8] XL 2S AR3511 Moment J 7,852 cm 4 bezwładności J 7,855 cm 4 Moment W 3,849 cm 3 wtrzmałości W 3,862 cm 3 Waga 1,326 kg/m 8

9 Profil 4040 [8] XL 3S AR3512 Moment J 8,096 cm 4 bezwładności J 7,795 cm 4 Moment W 4,048 cm 3 wtrzmałości W 3,736 cm 3 Waga 1,369 kg/m Profil 4040 [8] H AR3020 Moment J 14,002 cm 4 bezwładności J 14,002 cm 4 Moment W 7,001 cm 3 wtrzmałości W 7,001 cm 3 Waga 2,376 kg/m Profil 4040 [8] R AR3489 Moment J 6,809 cm 4 bezwładności J 6,808 cm 4 Moment W 3,044 cm 3 wtrzmałości W 3,052 cm 3 Waga 1,463 kg/m 9

10 Profil 4040 [8] 135 AR3566 Moment J 15,753 cm 4 bezwładności J 15,756 cm 4 Moment W 5,852 cm 3 wtrzmałości W 5,853 cm 3 Waga 2,535 kg/m Profil 4080 [8] L AR3015 Moment J 18,458 cm 4 bezwładności J 72,237 cm 4 Moment W 18,059 cm 3 wtrzmałości W 9,229 cm 3 Waga 3,032 kg/m 10

11 Profil 4080 [8] XL AR3009 Moment J 15,151 cm 4 bezwładności J 59,684 cm 4 Moment W 7,576 cm 3 wtrzmałości W 14,921 cm 3 Waga 2,432 kg/m Profil 4080 [8] H AR3021 Moment J 26,926 cm 4 bezwładności J 98,387 cm 4 Moment W 24,597 cm 3 wtrzmałości W 23,463 cm 3 Waga 4,250 kg/m 11

12 Profil [8] L AR3018 Moment J 27,002 cm 4 bezwładności J 224,416 cm 4 Moment W 13,501 cm 3 wtrzmałości W 37,403 cm 3 Waga 4,277 kg/m 12

13 Profil [8] H AR3023 Moment J 38,960 cm 4 bezwładności J 311,220 cm 4 Moment W 51,897 cm 3 wtrzmałości W 19,481 cm 3 Waga 6,032 kg/m 13

14 Profil [8] L AR3019 Moment J 35,546 cm 4 bezwładności J 503,196 cm 4 Moment W 62,899 cm 3 wtrzmałości W 17,722 cm 3 Waga 5,516 kg/m 14

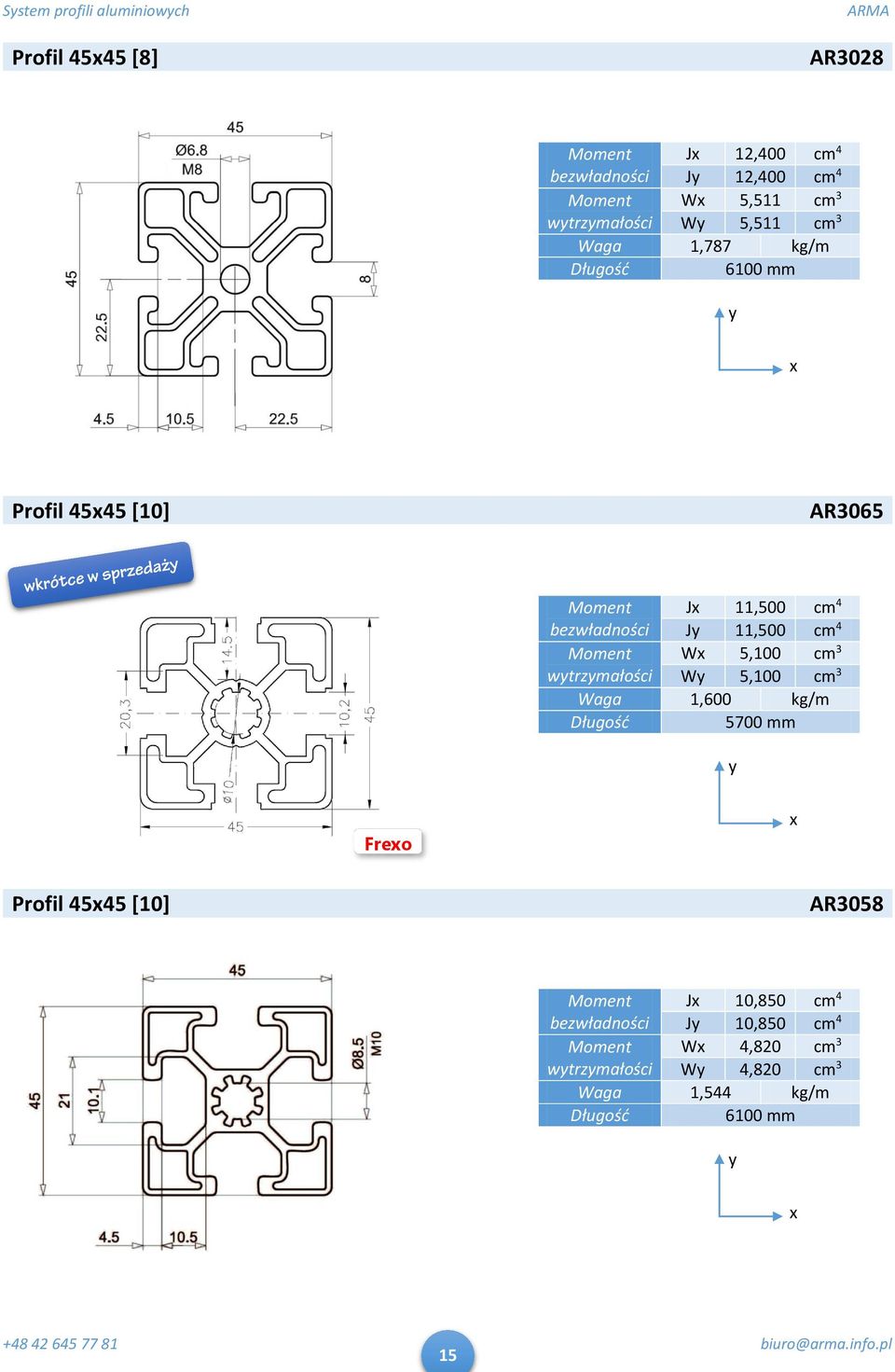

15 Profil 4545 [8] AR3028 Moment J 12,400 cm 4 bezwładności J 12,400 cm 4 Moment W 5,511 cm 3 wtrzmałości W 5,511 cm 3 Waga 1,787 kg/m Profil 4545 [10] AR3065 Moment J 11,500 cm 4 bezwładności J 11,500 cm 4 Moment W 5,100 cm 3 wtrzmałości W 5,100 cm 3 Waga 1,600 kg/m 5700 mm Freo Profil 4545 [10] AR3058 Moment J 10,850 cm 4 bezwładności J 10,850 cm 4 Moment W 4,820 cm 3 wtrzmałości W 4,820 cm 3 Waga 1,544 kg/m 15

16 Profil 4590 [8] AR3030 Moment J 90,373 cm 4 bezwładności J 22,472 cm 4 Moment W 20,083 cm 3 wtrzmałości W 9,988 cm 3 Waga 2,878 kg/m Profil 4590 [10] AR3066 Moment J 86,300 cm 4 bezwładności J 24,400 cm 4 Moment W 19,200 cm 3 wtrzmałości W 10,900 cm 3 Waga 3,200 kg/m 5700 mm Freo Profil 4590 [10] AR3059 Moment J 86,870 cm 4 bezwładności J 22,550 cm 4 Moment W 19,290 cm 3 wtrzmałości W 10,020 cm 3 Waga 2,884 kg/m 16

17 Profil [10] AR3040 Moment J 378,050 cm 4 bezwładności J 48,600 cm 4 Moment W 55,990 cm 3 wtrzmałości W 21,600 cm 3 Waga 5,860 kg/m 17

18 Profil 6060 [8] AR3006 Moment J 35,400 cm 4 bezwładności J 35,400 cm 4 Moment W 11,800 cm 3 wtrzmałości W 11,800 cm 3 Waga 2,856 kg/m Profil 8080 [8] L AR3017 Moment J 124,759 cm 4 bezwładności J 124,759 cm 4 Moment W 31,190 cm 3 wtrzmałości W 31,190 cm 3 Waga 4,574 kg/m 18

19 Profil 8080 [8] XL AR3010 Moment J 103,553 cm 4 bezwładności J 103,553 cm 4 Moment W 25,888 cm 3 wtrzmałości W 25,888 cm 3 Waga 3,846 kg/m Profil 8080 [8] H AR3022 Moment J 175,880 cm 4 bezwładności J 175,880 cm 4 Moment W 43,920 cm 3 wtrzmałości W 43,920 cm 3 Waga 6,539 kg/m 19

20 Profil [8] L AR3513 Moment J 422,181 cm 4 bezwładności J 202,008 cm 4 Moment W 68,337 cm 3 wtrzmałości W 50,501 cm 3 Waga 7,746 kg/m 20

21 Profil [8] L AR3514 Moment J 898,671 cm 4 bezwładności J 270,193 cm 4 Moment W 112,324 cm 3 wtrzmałości W 67,541 cm 3 Waga 9,707 kg/m 21

22 Profil [8] H AR3025 Moment J 335,465 cm 4 bezwładności J 1147,900 cm 4 Moment W 143,483 cm 3 wtrzmałości W 83,868 cm 3 Waga 12,290 kg/m 22

23 Profil 9090 [10] AR3039 Moment J 190,040 cm 4 bezwładności J 190,040 cm 4 Moment W 42,220 cm 3 wtrzmałości W 42,220 cm 3 Waga 5,557 kg/m 23

24 Profil [8] AR3026 Moment J 1208,720 cm 4 bezwładności J 3022,650 cm 4 Moment W 302,264 cm 3 wtrzmałości W 201,453 cm 3 Waga 20,260 kg/m 24

25 Profil do prowadnic [8] D12 AR3027 Moment J 0,479 cm 4 bezwładności J 0,548 cm 4 Moment W 0,390 cm 3 wtrzmałości W 0,547 cm 3 Waga 0,432 kg/m Kanał kablow 4040 AR3062 Moment J 2,279 cm 4 bezwładności J 4,823 cm 4 Moment W 0,941 cm 3 wtrzmałości W 2,412 cm 3 Waga 0,489 kg/m Materiał aluminium Pokrwa kanału kablowego 40 AR3063 Moment J 0,049 cm 4 bezwładności J 1,923 cm 4 Moment W 0,067 cm 3 wtrzmałości W 0,962 cm 3 Waga 0,254 kg/m Materiał aluminium Zaślepka do kanału kablowego 4040 AR3351 aluminiowa zaślepka do kanału kablowego z pokrwą (dedkowana do AR AR3063) 25

26 Listwa rolkowa długość: 2 m długość: 4 m Stopa materiał: poliamid spód: podkładka antpoślizgowa D40 AP D60 AP D80 AP AR3357 AR3358 AR3359 Pręt gwintowan do stop materiał: stal ocnkowana M840 M880 M1045 M1090 M1245 M12100 AR3360 AR3361 AR3469 AR3550 AR3485 AR3549 Noga materiał: aluminium Noga do profili aluminiowch 4040 AR

27 Płta do stop materiał: aluminium 4080 M M M M M12 AR3481 AR3482 AR3483 AR3551 AR3484 Element mocujące: 2 AR6031 lub 4 AR6031 (śruba M820) Tuleja gwintowana do stop materiał: stal ocnkowana gwint wewnętrzn: M10 długość: 36 mm Tuleja gwintowana do stop AR3532 Koło materiał: stal ocnkowana; guma szara, niebrudząca D75 D75 z hamulcem totalnm D100 D100 z hamulcem totalnm AR3487 AR3488 AR3493 AR3494 Koło Wsokość zabudow Nośność Średnica otworu montażowego D mm 75 kg 11 mm D mm 100 kg 11 mm 27

28 Zawias materiał: poliamid; oś: stal kwasoodporna do profilu 2020 [5] do profilu 3030 [8] do profilu 3040 [8] do profilu 3045 [8] do profilu 4040 [8] do profilu 4545 [8] AR3367 AR3362 AR3363 AR3366 AR3365 AR3356 Element mocujące: 20/20 4 AR AR3376 [5] 30/30 4 AR AR3392 [8] 30/40 4 AR AR AR3395 [8] 30/45 4 AR AR AR3395 [8] 40/40 4 AR AR3395 [8] 45/45 4 AR AR3395 [8] Zawias materiał: aluminium anodowane do profilu 2020 do profilu 3030 do profilu 4040 do profilu 4545 AR3606 AR3603 AR3604 AR3605 Element mocujące: 20/20 4 AR AR3376 [5] 30/30 4 AR AR3392 [8] 40/40 4 AR AR3395 [8] lub 4 AR3398 [10] 45/45 4 AR AR3395 [8] lub 4 AR3398 [10] Zawias materiał: aluminium anodowane; oś: stal kwasoodporna do profilu 3030 do profilu 3040 do profilu 4040 do profilu 4545 AR3046 AR3047 AR3051 AR3056 Element mocujące: 30/30 4 AR /40 2 AR AR /40 4 AR /45 4 AR3395 [8] lub 4 AR3398 [10] 28

29 Kątownik fundamentow materiał: stal ocnkowana Kątownik fundamentow AR3478 Element mocujące: do profilu (AR AR3461) do profilu (AR AR3461) Element mocując do podłoża należ dobrać w zależności od jego rodzaju. Zamek magnetczn i kątownik montażow zamek materiał: poliamid kątownik materiał: aluminium Zamek magnetczn Kątownik do zamka magnetcznego AR3373 AR3490 Element mocujące do wersji bez kątownika: 2 AR AR3392 [8] + AR3531 Element mocujące do wersji z kątownikiem: 2 AR3466 (mocowanie zamka do kątownika) 2 AR AR3392 [8] lub AR3398 [10] (mocowanie kątownika do profilu) 29

30 Zatrzask kulow i kątownik montażow zamek materiał: poliamid kątownik materiał: stal ocnkowana Zatrzask kulow Kątownik do zatrzasku kulowego AR3374 AR3375 Element mocujące do wersji bez kątownika: 2 AR AR3392 [8] + AR3529 Element mocujące do wersji z kątownikiem: 2 AR AR6009 (mocowanie zatrzasku do kątownika) 2 AR AR3392 [8] lub AR3398 [10] (mocowanie kątownika do profilu) Zatrzask kulow materiał: poliamid Zatrzask kulow AR3467 Element mocujące: 4 AR AR3391 [8] lub 4 AR3397 [10] Do montażu zatrzasku należ stosować podkładki pod śrub. 30

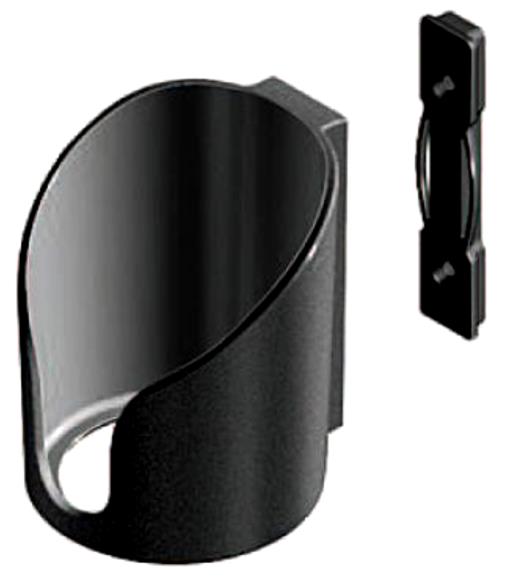

31 Zamek z kluczem materiał: odlew cnkow element mocujące w zestawie Zamek z kluczem AR3372 Rączka materiał: poliamid rozstaw otworów montażowch: 122 mm Rączka AR3371 Element mocujące: 2 AR AR3392 Uchwt do kubka/butelki materiał: poliamid Uchwt z otwartm dnem Uchwt z zamkniętm dnem AR3568 AR

32 Wpust rowkow do profili 3030, 4040, 4545 [8] materiał: stal ocnkowana M4 [8] M5 [8] M6 [8] M8 [8] AR3468 AR3470 AR3471 AR3472 Wpust rowkow do profili 3030, 4040, 4545 [8] materiał: stal ocnkowana M6 [8] M8 [8] AR3525 AR3526 Wpust rowkow z kulką do profili 2020 [5] materiał: stal ocnkowana M4 [5] M5 [5] AR3376 AR

33 Wpust rowkow z kulką do profili 3030, 4040, 4545 [8] (AR3534) materiał: stal ocnkowana M4 [8] M5 [8] M6 [8] M8 [8] AR3546 AR3531 AR3530 AR3529 Wpust rowkow z kulką do profili 4040, 4545 [8] materiał: stal ocnkowana M8 [8] AR3576 Wpust rowkow ze sprężnką do profili 3030 i 4040 [8] materiał: stal ocnkowana M4 [8] M5 [8] M6 [8] M8 [8] AR3496 AR3378 AR3379 AR

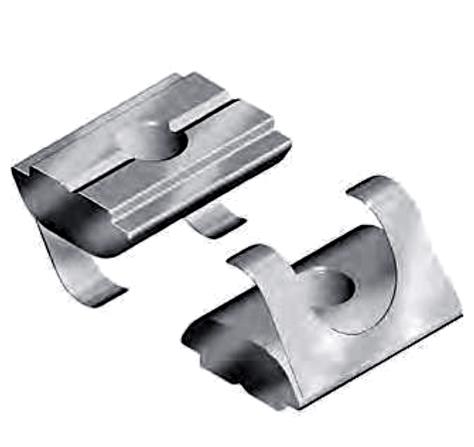

34 Wpust rowkow ze sprężnką do profili 3030, 4040, 4545 [8] materiał: stal ocnkowana M5 [8] M6 [8] M8 [8] AR3381 AR3382 AR3383 Wpust rowkow ze sprężnką do profili 4545 [10] materiał: stal ocnkowana M5 [10] M6 [10] M8 [10] AR3387 AR3388 AR3389 Śruba młoteczkowa materiał: stal ocnkowana M620 [8] do profili 30,40,45 AR3402 M625 [8] do profili 40, 45 AR3400 M820 [8] do profili 40, 45 AR3406 M825 [8] do profili 40, 45 AR3405 M825 [10] do profili 45 AR3404 M830 [8], [10] do profili 40, 45 AR

35 Nakrętka młoteczkowa do profili 3030 [8] materiał: stal ocnkowana M4 [8] M5 [8] M6 [8] AR3390 AR3391 AR3392 Nakrętka młoteczkowa do profili 4040, 4545, 6060 [8] materiał: stal ocnkowana M4 [8] M5 [8] M6 [8] AR3393 AR3394 AR3395 Nakrętka młoteczkowa do profili 4545 [10] materiał: stal ocnkowana M4 [10] M5 [10] M6 [10] M8 [10] AR3396 AR3397 AR3398 AR3399 Nakrętka z kołnierzem materiał: stal ocnkowana M8 AR

36 Kątownik materiał: aluminium Kątownik 20/20 [5] Kątownik 20/20 [5] z zestawem mocującm i zaślepką (2 AR AR AR3428) Kątownik 30/30 [8] Kątownik 30/30 [8] z zestawem mocującm i zaślepką (2 AR AR AR3430) Kątownik 40/40 [8] Kątownik 40/40 [8] z zestawem mocującm i zaślepką (2 AR AR AR3440) Kątownik 45/45 [8] Kątownik 45/45 [8] z zestawem mocującm i zaślepką (2 AR AR AR3433) Kątownik 45/45 [10] Kątownik 45/45 [10] z zestawem mocującm i zaślepką (2 AR AR AR3433) AR3427 AR3427Z AR3429 AR3429Z AR3439 AR3439Z AR3431 AR3431Z AR3432 AR3432Z Kątownik materiał: aluminium Kątownik 60/60 [8] Kątownik 60/60 [8] z zestawem mocującm i zaślepką (2 AR AR3461) dla profili 6060 (8 AR AR3392) dla profili 3060 AR3434 AR3434Z Kątownik materiał: aluminium Kątownik 80/80 [8] Kątownik 80/80 [8] z zestawem mocującm i zaślepką (8 AR AR AR3444) Kątownik 90/90 [8] Kątownik 90/90 [8] z zestawem mocującm i zaślepką (8 AR AR AR3438) Kątownik 90/90 [10] Kątownik 90/90 [10] z zestawem mocującm i zaślepką (8 AR AR AR3438) AR3443 AR3443Z AR3436 AR3436Z AR3437 AR3437Z 36

37 Kątownik materiał: aluminium Kątownik 40/80 [8] Kątownik 40/80 [8] z zestawem mocującm i zaślepką (4 AR AR AR3442) AR3441 AR3441Z Kątownik materiał: aluminium Kątownik 30/60 [8] Kątownik 30/60 [8] z zestawem mocującm (4 AR AR3392) Kątownik 40/80 [8] Kątownik 40/80 [8] z zestawem mocującm i zaślepką (4 AR AR3461+ AR3573) Kątownik 45/90 [8] Kątownik 45/90 [8] z zestawem mocującm i zaślepką (4 AR AR AR3567) Kątownik 45/90 [10] Kątownik 45/90 [10] z zestawem mocującm i zaślepką (4 AR AR AR3567) AR3423 AR3423Z AR3424 AR3424Z AR3425 AR3425Z AR3426 AR3426Z Kątownik bez możliwości użcia zaślepki materiał: aluminium Kątownik 30/60 [8] Kątownik 30/60 [8] z zestawem mocującm (4 AR AR3392) Kątownik 40/80 [8], [10] Kątownik 40/80 [8], [10] z zestawem mocującm (4 AR AR3406 [8] lub 4 AR3404 [10]) Kątownik 45/90 [8], [10] Kątownik 45/90 [8], [10] z zestawem mocującm (4 AR AR3405 [8] lub 4 AR3404 [10]) AR3600 AR3600Z AR3601 AR3601Z AR3602 AR3602Z 37

38 Rsunki techniczne kątowników AR /20 [5] AR /30 [8] AR /60 [8] AR /40 [8] AR /80 [8] AR /80 [8] AR /45 [8] AR /45 [10] 38

39 AR /90 [8] AR /90 [10] AR /60 [8] AR /80 [8] AR /90 [8] AR /90 [10] 39

40 Kątownik 28/38 materiał: aluminium Kątownik 28/38 AR3418 Element mocujące: 2 AR AR3392 Do montażu kątownika należ stosować podkładki pod śrub. Kątownik 40/43 materiał: aluminium Kątownik 40/43 AR3520 Element mocujące: 2 AR AR3529 Kątownik jest kompatbiln z profilami z serii: 40, 45 [8], 60. Kątownik do półki materiał: stal ocnkowana Kątownik do półki AR3419 Element mocujące: do półki z profilu 30 AR AR AR podkładka ø 8 mm do profilu nośnego dla profili z serii 30: 2 AR AR podkładka ø 6 mm dla profili z serii 40 : 2 AR AR podkładka ø 6 mm dla profili z serii 45 [8]: 2 AR AR podkładka ø 6 mm dla profili z serii 45 [10]: 2 AR AR podkładka ø 6 mm 40

41 Zaślepka do kątownika materiał: poliamid do kątownika 20/20 do kątownika 30/30 do kątownika 40/40 do kątownika 45/45 do kątownika 60/60 do kątownika 40/80 do kątownika 80/80 do kątownika 90/90 AR3428 AR3430 AR3440 AR3433 AR3435 AR3442 AR3444 AR3438 Zaślepka do kątownika materiał: poliamid do kątownika 40/80 do kątownika 45/90 AR3573 AR3567 Zaślepka do profilu materiał: poliamid do profilu 2020 do profilu 3030 do profilu 3060 do profilu 4040 do profilu 4080 do profilu 4545 do profilu 4590 do profilu 6060 do profilu 8080 do profilu 9090 AR3449 AR3450 AR3451 AR3452 AR3453 AR3454 AR3455 AR3456 AR3457 AR3458 Zaślepka do profilu materiał: poliamid do profilu 4040 R AR

42 Zaślepka otworu montażowego materiał: guma średnica otworu pod zaślepkę: 11,5 mm Zaślepka otworu montażowego AR3527 Zaślepka dedkowana do profili: AR3060, AR3503, AR3504, AR3505, AR3510, AR3511, AR3512. Zaślepka rowka profilu Zaślepka rowka [8] L = 2000 PVC czarna Zaślepka rowka [8] L = 2000 PVC szara Zaślepka rowka [8] L = 3000 ALU* Zaślepka rowka [10] L = 2000 PVC czarna Zaślepka rowka [10] L = 2000 PVC szara AR3413 AR3547 AR3034 AR3414 AR3552 *nie pasuje do profili 3030 i 3060; materiał: aluminium anodowane Uszczelka redukcjna materiał: guma Uszczelka do szb 2 mm Uszczelka do szb 3 mm Uszczelka do szb 4 mm Uszczelka do szb 6 mm AR3545 AR3473 AR3465 AR

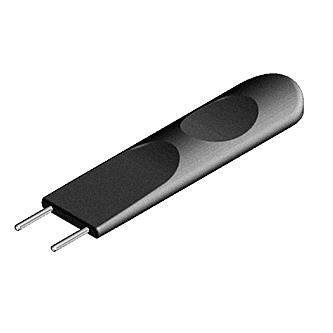

43 Profil do szb/zaślepka rowka materiał: poliproplen Profil do szb/zaślepka rowka [5] L = 2000 mm przeznaczon do wpełnień o grubości 2-3 mm Profil do szb/zaślepka rowka [8] L = 2000 mm* przeznaczon do wpełnień o grubości 4-6 mm AR3571 AR3415 *nie pasuje do profili: AR3028, AR3030, AR3033 Profil do szb materiał: poliproplen dedkowan do profili z serii 40, 45 [8], 60 Profil do szb [8] L = 2000 mm przeznaczon do wpełnień o grubości 1,5-8 mm AR3574 Klips do szb AR3521 AR3522 materiał: poliamid Klips do szb 1-9 mm do profilu 3030 [8] z mocowaniem na śrubę M6 Klips do szb 1-9 mm do profilu 4040 [8] z mocowaniem na śrubę M5 Klips do szb 1-9 mm do profilu 4040, 4545 [8] Klips do szb 1-9 mm do profilu 4545 [10] Ściągacz do klipsów AR3521 AR3522 AR3408 AR3409 AR3407 AR3408 AR

44 Poliwęglan lit grubość: 4 mm Poliwęglan lit AR3509 Blacha perforowana materiał: aluminium grubość: 2 mm wielkość oczka: 8 mm 8 mm szerokość przedzieleń perforacji: 4 mm Blacha perforowana AR3491 Szczotka materiał: poliamid 6 włos: 0,550 mm długość: 1000 mm Szczotka AR

45 Łącznik kątow 45 [8] materiał: odlew cnkow Łącznik [8] AR3533 Element mocujące: AR AR AR6031 Łącznik kątow 45 [8] materiał: odlew cnkow Łącznik [8] AR3556 Element mocujące: 2 (AR AR AR6031) Łącznik kątow 90 /135 materiał: aluminium Łącznik /135 AR3049 Łącznik kątow 90 /135 materiał: aluminium Łącznik /135 AR

46 Łącznik T materiał: aluminium Łącznik T 4545 [8] AR3037 Element mocujące: AR AR6029 Łącznik T materiał: aluminium Łącznik T 4080 [8] Łącznik T 4590 [8] AR3043 AR3038 Element mocujące: 2 AR AR6029 Łącznik TP materiał: aluminium Łącznik TP 4080 [8] AR3486 Element mocujące: 2 AR AR

47 Łącznik czołow materiał: aluminium Łącznik czołow 4040 [8] 0 AR3014 Element mocujące: 2 AR3536 (kołek M612 z gniazdem imbsowm) Łącznik czołow materiał: aluminium Łącznik czołow 4040 [8] 90 AR3064 Element mocujące: 2 AR3536 (kołek M612 z gniazdem imbsowm) Łącznik 3D materiał: aluminium Łącznik [8] do profilu 3030 R Zaślepka łącznika 3030 prosta Zaślepka łącznika 3030 R Łącznik [8] do profilu 4040 R Zaślepka łącznika 4040 prosta Zaślepka łącznika 4040 R AR3353 AR3354 AR3355 AR3498 AR3352 AR3499 AR3353 AR3498 AR3354 AR3352 AR3355 AR

48 Łącznik sześcienn 2D materiał: aluminium poliamidowe zaślepki w komplecie Łącznik 30 2D Łącznik 40 2D AR3553 AR3555 Łącznik sześcienn 3D materiał: aluminium poliamidowe zaślepki w komplecie Łącznik 30 3D Łącznik 40 3D AR3554 AR3544 Ślizgacz pojedncz materiał: poliamid szerokość: 40 mm długość: 3000 mm Ślizgacz pojedncz [8] 40 mm AR3048 Ślizgacz podwójn materiał: poliamid szerokość: 40 mm lub 45 mm długość: 3000 mm Ślizgacz podwójn [8] 40 mm Ślizgacz podwójn [8] 45 mm AR3475 AR

49 Wieszak do narzędzi [8] materiał: ślizgacz poliamid, karabińczk stal ocnkowana Ślizgacz [8]* Karabinczk AR3459 AR3460 *nie pasuje do profili z serii 30 Uchwt do przewodów materiał: poliamid Uchwt do przewodów AR3403 Element mocujące: AR AR3391 Rączka mocująca materiał: poliamid, stal ocnkowana gwint zewnętrzn: M840 Rączka mocująca AR

50 Rolka materiał: poliamid łożska kulowe Rolka D39 N=8 Rolka D47 N=8 Rolka D58 N=10 AR3563 AR3564 AR

51 Śruba do łączenia profili materiał: stal ocnkowana Śruba do łączenia profili AR3577 Kompatbilna ze wszstkimi profilami serii 4040 i profilem AR3534 (4545). Łącznik centraln materiał: stal ocnkowana, stop cnku i aluminium Łącznik centraln AR3523 Kompatbiln ze wszstkimi profilami serii 30, 40, 45 [8]. Łącznik tulejow materiał: stal ocnkowana Łącznik z wpustem Łącznik wzdłużn AR3607 AR3608 AR3607 Łącznik jest kompatbiln z profilami serii 40 [8] i profilem AR3534 (4545). AR

52 Łącznik uniwersaln do profili z serii 40 materiał: stal ocnkowana Łącznik uniwersaln z wpustem [8] AR3562 A = 13,7 D = 19,7 H = 16,0 N = 8 Łącznik szbkomocując materiał: stal ocnkowana Łącznik szbkomocując 0 [8] Łącznik szbkomocując 90 [8] AR3540 AR3541 AR3541 Łącznik 45 materiał: aluminium Łącznik 45 [8] wewnętrzn AR

53 Łącznik 135 materiał: stal Łącznik 135 AR3349 A = 16 B = 50 C = 8 M = 8 Łącznik 135 materiał: stop cnku i aluminium Łącznik 135 AR

54 Przegub materiał: aluminium Przegub 20 Przegub 30 Przegub 40 Przegub 45 AR3557 AR3420 AR3421 AR3422 Przegub z rączką blokującą materiał: aluminium Przegub 20 Przegub 30 Przegub 40 Przegub 45 AR3558 AR3559 AR3560 AR3561 Przegub 180 materiał: aluminium Przegub 40/80 AR3570 Podkładka antrotacjna materiał: stal ocnkowana do profilu 2020 do profilu 3030 do profilu 4040 do profilu 4545 AR3572 AR3506 AR3476 AR

55 Śruba materiał: stal ocnkowana, klasa 8.8 M516 M520 M612 M614 M616 M622 M812 M816 M820 AR3501 AR6019 AR3535 AR3466 AR3502 AR6029 AR6030 AR3497 AR6031 Śruba materiał: stal ocnkowana, klasa 8.8 M58 (do łączenia profili serii 20) M512 M816 M820 (do łączenia profili serii 30) M820K (do łączenia profili serii 40, 45) AR6036 AR3539 AR3515 AR3464 AR3463 Śruba materiał: stal ocnkowana, klasa 8.8 M1030 do łączenia profili [10] AR3500 Śruba materiał: stal ocnkowana, klasa 8.8 M48 M614 M820 AR3495 AR3462 AR
