1 Modułowy system aluminiowy o nieograniczonych możliwościach PVS Nowości Nowe profile aluminiowe, akcesoria i szyny prowadzące C dla modułowego systemu aluminiowego KANYA

2 Międzynarodowo chronione znaki towarowe: Certyfikacja SN EN ISO 9001: 2008 Informacje Patenty Ten katalog zawiera elementy, które podlegają międzynarodowym prawom własności intelektualnej. Zabronione jest kopiowanie produktów z poniższego katalogu. Stanowi to naruszenie prawa i pozwala na ubieganie się przez producenta o odszkodowanie. Odpowiedzialność za produkt Odpowiedzialność firmy KANYA podlega wyłącznie szwajcarskiemu prawu materialnemu. KANYA nie przejmuje na siebie żadnych innych odpowiedzialności. W szczególności zrzeka się odpowiedzialności za szkody i winy powstałe przez skopiowane produkty i/lub konstrukcje własne użytkowników z produktów KANYA. Wydanie 2010 Kanya AG/SA/ Ltd. CH-8630 Rüti Telefon +41 (0) Telefax +41 (0) info@kanya.com Internet Kopiowanie, całości lub fragmentów, możliwe jest tylko za pozwoleniem KANYA AG., Szwajcaria. Techniczne zmiany zastrzeżone. by KANYA AG [02/ ] 2 KANYA

3 PVS Nowości Profil superlekki czterofrontowy 40x40 Szyny prowadzące C i sanie Płytka z otworem gwintowanym INOX Strona 4 Strona 8/9 Strona 13 Profil superlekki czterofrontowy 40x80 Nóżki Nakrętka młoteczkowa Strona 4 Strona 10 Strona 13 Listwa rowkowa bazy 30 Wkładki gwintowane Nakrętka magnetyczna Strona 5 Strona 10 Strona 13 Listwa mocująca bazy 30 Zawiasy z tworzywa sztucznego PVS Safe - śruba bezpieczeństwa Strona 5 Strona 11 Strona 14 Aluminiowy profil prowadzący Zawias płaski Klucz imbusowy do śrub bezpieczeństwa Strona 6 Strona 11 Strona 14 Rolka toczna z rowkiem prowadzącym Profil gumowy z rowkami Wózek jezdny podwójny z rowkiem prowadzącym Strona 6/7 Strona 12 Uszczelka jednostronna bazy 30/20 Strona 12 KANYA 3

4 Profile bazy 40 mm Profil superlekki czterofrontowy 40x40 Typ C10-0 Profil superlekki czterofrontowy 40x80 Typ C10-3 Do stosowania w technologiach sterylnych pomieszczeń lub w segmencie produktów spożywczych lub wszędzie tam, gdzie wymagane są zakryte rowki i gładkie powierzchnie. Dzięki rowkom zrywalnym nadal zapewnione są wszystkie możliwości połączeń. Takie same zastosowania jak C10-0. Profil ten jednak, ze względu na swoje wymiary, charakteryzuje się większą stabilnością. Dane techniczne I x I y W x W y Powierzchnia profilu Ciężar Profil superlekki czterofrontowy 40x40 Standardowa długość 5000mm Profil superlekki czterofrontowy 40x40 9,41 cm 4 9,30 cm 4 4,71 cm 3 4,66 cm 3 5,90 cm 2 1,6 kg/m C /5000 C / Dane techniczne I x I y W x W y Powierzchnia profilu Ciężar Profil superlekki czterofrontowy 40x80 Standardowa długość 5000mm Profil superlekki czterofrontowy 40x80 69,79 cm 4 18,51 cm 4 17,45 cm 3 9,26 cm 3 10,35 cm 2 2,8 kg/m C /5000 C / Dodatkowe obróbki Katalog główny str. 34/35 Dodatkowe obróbki Katalog główny str. 34/35 4 KANYA

5 Listwa rowkowa/listwy mocujące Listwa rowkowa 16x40 Typ C08-1 Listwa mocująca Baza 30 Dane techniczne I x I y W x W y Powierzchnia profilu Ciężar Listwa rowkowa 16x40 Standardowa długość 5000mm Listwa rowkowa 16x40 0,99 cm 4 5,73 cm 4 1,24 cm 3 2,87 cm 3 3,59 cm 2 1,0 kg/m C /5000 C / Listwa: aluminium, matowe, anodowane naturalnie Śruba: stal ocynkowana Sposób dostaw 1(2) listwa(y), płytka(i) z gwintem i śruba(y) Listwa mocująca pojedyncza Połączenie krzyżowe Połączenie równoległe Listwa mocująca podwójna Połączenie krzyżowe Połączenie równoległe Baza 30 B34-01 B34-11 B34-02 B34-22 Profil ten doskonale spełnia funkcję stabilnej prowadnicy lub wykończeniową. Można go mocować do ścian (kołkami) lub np. w samochodach (podłogi, ściany i sufity skrzyń ładunkowych). Do podwojenia profili bazy 30. Połączenie profili w ten sposób jest bardzo stabilne. Możemy uzyskać połączenie krzyżowe lub równoległe, przy czym do połączenia równoległego potrzebne są dwie listwy mocujące. Profil listwowy surowy bazy 30 Standardowa długość 3000mm B /3000 B / KANYA 5

6 Aluminiowy profil prowadzący/krążki toczne z rowkiem prowadzącym Aluminiowy profil prowadzący Typ B19-8 Rolki toczne z rowkiem prowadzącym Profil ten pasuje do rowków wszystkich profili bazy 50/40/30. Jej montaż jest szybki i łatwy: polega na wciśnięciu listwy w rowek. W przypadku profili bazy 30/40/50 funkcja zatrzaskowa zapobiega wypadnięciu prowadnicy. Ponadto, w razie potrzeby, można wcisnąć z boku stalowy trzpień ø6, zapobiegający ewentualnemu przesunięciu prowadnicy. Jej zalety to: Szybki i łatwy montaż przy czym praktycznie bez kosztów, Zamknięte rowki, które zmniejszają gromadzenie brudu, Możliwość doposażenia już istniejących konstrukcji w elementy toczne. Profil ten pozwala na szybkie i tanie wykonanie drzwi przesuwnych. Dodatkową funkcją profilu jest zabezpieczenie przed zbieraniem się zanieczyszczeń w rowku profilu. Profil ten służy przede wszystkim jako szyna prowadząca dla rolek tocznych z rowkiem prowadzącym. Ta rolka toczna na łożyskach kulkowych jest używana standardowo w zestawie z profilem do wózka jezdnego. Bez problemu można ją jednak przyłączyć do każdego profilu. Rolka ta, w połączeniu z aluminiowym profilem prowadzącym B19-8 pozwala na błyskawiczne uzyskanie niedrogiej prowadnicy rolkowej. Tworzywo sztuczne PA6 czarne 2 łożyska kulkowe zwykłe z uszczelnieniem F150N Aluminiowy profil prowadzący Standardowa długość 5000mm B /5000 B / Krążek toczny z rowkiem prowadzącym B KANYA

7 Wózki jezdne podwójne z rowkiem prowadzącym Podwójne wózki jezdne z rowkiem prowadzącym Podwójne wózki jezdne zbudowane z profilu aluminiowego oraz rolek tocznych z rowkami prowadzącymi, mogą być stosowane w nośnikach narzędzi, drzwiach przesuwnych, urządzeniach do podnoszenia itd. Długości profili mogą być dowolne. Przy odstępie między rolkami wynoszącym ponad 1000mm zaleca się wmontowanie dodatkowych rolek. Jednakże nawet, gdy rozstaw jest mniejszy, wózki można wykonać na więcej niż dwóch rolkach. Bloki rolkowe z rowkiem prowadzącym na żądanie (patrz katalog główny: Bloki rolkowe str. 121). Sposób dostawy Profil aluminiowy z 2 lub więcej rolkami tocznymi, Zamontowana złączka(i) PVS Zamontowana maskownica(e) Obciążenie: patrz rolki toczne z rowkiem prowadzącym. Podwójny wózek jezdny L z maskownicami Podwójny wózek jezdny L ze złączką PVS V0mm B / B / V2mm B / B / KANYA 7

8 Szyny prowadzące C Szyny prowadzące C Dane wymiarowe Baza A 20 19, , ,4 B C 2 2,5 4 D ,5 E 7 8,4 11 F 5 6,4 9 kg/m 0,47 0,9 2,3 Szyna prowadząca dzięki optymalnej formie wytrzymuje znaczne obciążenia. Przykręca się ją śrubami bezpośrednio do profili konstrukcyjnych. Bolce centrujące (min. 2) ustawiają szynę równolegle do profilu. Zestawienie szyny z odpowiednimi saniami umożliwia precyzyjne, niedrogie realizacje prowadnic liniowych. Dostępne są trzy rozmiary. Stal INOX Stal cynkowana na żądanie Baza 20 Standardowa długość 4000mm L /4000 L / Baza 30 Standardowa długość 4000mm L /4000 L / Baza 45 Standardowa długość 6080mm L /6080 L / 8 KANYA

9 Sanie do szyny prowadzącej C Sanie Dane wymiarowe Baza A B C D E 18,5 23,5 34 F 19 24,5 43,5 G 2,5 3,5 5 H Ø 5,2 6,2 8,2 Ø 4,5 5,5 6,6 X 0,5 0,5 0,6 Obciążenia Baza F rad 300 N 800 N 1600 N F ax 170 N 400 N 860 N Głównie do prowadnic poziomych i pionowych, szczególnie dla wysoce obciążonych szuflad, drzwi podnoszonych i przesuwanych, jak również biurek z regulowaną wysokością lub wszędzie tam, gdzie mają być przenoszone w obu kierunkach większe ciężary. Stal INOX Inne wymiary sani na żądanie Płaskie sanie umożliwiają łatwy montaż, nie zabierając przy tym dużo przestrzeni. Przykręca się je śrubami bezpośrednio do profili konstrukcyjnych. Dwa zabezpieczenia przed przekręceniem pozycjonują sanie równolegle do profili. Dwie zewnętrzne rolki służą do przyjmowania obciążenia. Oznakowania pokazują stronę kontaktu z szyną prowadzącą. Środkową rolkę, która jest na trzpieniu mimośrodowym, można ustawić dowolnie uzyskując odpowiednie naprężenie wstępne. Sanie kompletne uwzględniające rolki Baza 20 Baza 30 Baza 45 L20-20 L30-20 L45-20 KANYA 9

10 Nóżki/wkładki gwintowane Nóżki Wkładki gwintowane Podstawa nóżki: INOX Trzpień/nakrętka INOX kontrująca: Element antypoślizgowy: NBR Nóżka nierdzewna M x L D H F M10 x N Podstawa nóżki: PA-GF czarny Trzpień/nakrętka stal ocynkowana Nóżka bazy 20 M x L D H F B43-21-I M6 x N Nóżka bazy 40 M x L D H F M16 x N kontrująca: Element antypoślizgowy: NBR Wkładka z gwintem zewnętrznym i wewnętrznym służy przede wszystkim do montowania nóżek i kółek lub do umocowania płyt maskujących/naziemnych/do nóżek. Stal ocynkowana INOX M1 M2 S L Wkładki ze stali ocynkowanej Baza 50/40 B43-02 M16 M A33-12 Wkładki ze stali nierdzewnej Baza 50/40 M16 M A33-20-I B43-16 M16 M A33-28-I Baza 30 M14 M B33-21-I 10 KANYA

11 Zawiasy Zawiasy trwałe z tworzywa sztucznego Baza 20 Zawiasy płaskie z aluminium Zawiasy te doskonale spełniają swoją funkcję w lekkich konstrukcjach z profili bazy 20. Ich zaletą jest wymiar od osi do osi otworów montażowych wynoszący 20mm. Dzięki temu połączone profile ściśle do siebie przylegają. Zawias: PA-GF czarny Trzpień: stal ocynkowana Zawiasy płaskie po wmontowaniu są zakryte przez profile widoczny jest tylko trzpień. Umożliwia to estetyczną konstrukcję drzwi. Dodatkową zaletą jest to, że zawias ten nie może być zdemontowany przy zamkniętych drzwiach. Jest to niewątpliwie ważne ze względów bezpieczeństwa. Zawias: aluminium anodowane Trzpień: INOX Zestaw mocujący* Śruby i płytki z gwintem Profil bazy 20 D60-00-PA (-S)* * Zestaw mocujący: dodać S do numeru zamówienia Baza A B / / / C E 29, ,5 29, ,5 F 29, , ,5 19,5 A60-28 (-S)* C60-28 (-S)* B60-28 (-S)* AC6-28 (-S)* CB6-28 (-S)* AB6-28 (-S)* KANYA 11

12 Profil gumowy/uszczelka jednostronna Profil gumowy z rowkami Baza 30/20 jedno- Uszczelka stronna Baza 30/20 Profil gumowy z rowkami może być stosowany jako zabezpieczenie powierzchni profili, jako listwa antypoślizgowa lub po prostu jako uszczelnienie. Profil ten można wmontować w rowki wszystkich profili bazy 20 i 30. EPDM czarny Waga: 70g/m Uszczelka jednostronna służy do stabilizacji i uszczelniania elementów płaskich w rowkach profili 20 i 30. Montażu uszczelki dokonuje się po umieszczeniu wypełnienia w rowku. Kauczuk neoprenowy czarny, olejoodporny Dane wymiarowe A B C Grubość elementów 4-5mm 7,6 6,2 1,9 Profil gumowy z rowkami Długość standardowa rolka 50m D39-86 D / Uszczelka jednostronna bazy 30/20 Długość standardowa rolka 200m B39-83 B / 12 KANYA

13 Płytka z gwintem/nakrętka młoteczkowa/magnetyczne wpusty w rowek Płytka z gwintem INOX Baza 50/40 Nakrętka młoteczkowa Baza 50/40 Magnetyczne wpusty w rowek Baza 30/20 Płytki z gwintem służą do mocowania elementów lekkich i średnio ciężkich. Płytki z gwintem są umieszczane w rowkach profili poprzez wsunięciu od czoła. Płytki z gwintem: stal nierdzewna Sprężynka trzymająca: stal sprężynowa Baza 30/20 Nakrętki młoteczkowe stosowane są do tego samego celu co płytki z gwintem i wpusty w rowek. Mogą być montowane przez rowek profilu. Dzięki niewielkiej szerokości (8mm) możliwe są bardzo małe odległości mocowań elementów. W przypadku tych nakrętek siła zamocowania jest mniejsza niż dla płytek z gwintem i wpustów w rowek. Nakrętka młoteczkowa: stal ocynkowana Sprężynka trzymająca: stal sprężynowa Magnetyczne wpusty w rowek można wsunąć w profile bazy 50 i 40. Można je przymocować za pomocą śrub w dowolnej pozycji. Wpusty te można stosować np. jako zamknięcie drzwi, uchwyt blachy lub np. jako uchwyty na narzędzia. Obudowa: tworzywo sztuczne Śruby zabezpieczające: stal sprężynowa Magnes: ocynkowany Temperatura pracy: do 80 C Nierdzewna płytka z gwintem Profile bazy 50/40 30/20 Rozmiar gwintu M3 - D32-30-I M4 A32-40-I D32-40-I M5 A32-50-I D32-50-I M6 A32-60-I D32-60-I M8 A32-80-I - Profile bazy 50/40 30/20 Rozmiar gwintu M3 AC31-35 BD31-35 M4 AC31-45 BD31-45 M5 AC31-55 BD31-55 M6 AC31-65 BD31-65 Magnetyczny wpust w rowek Profile bazy 50 Profile bazy 40 A32-86 C32-86 KANYA 13

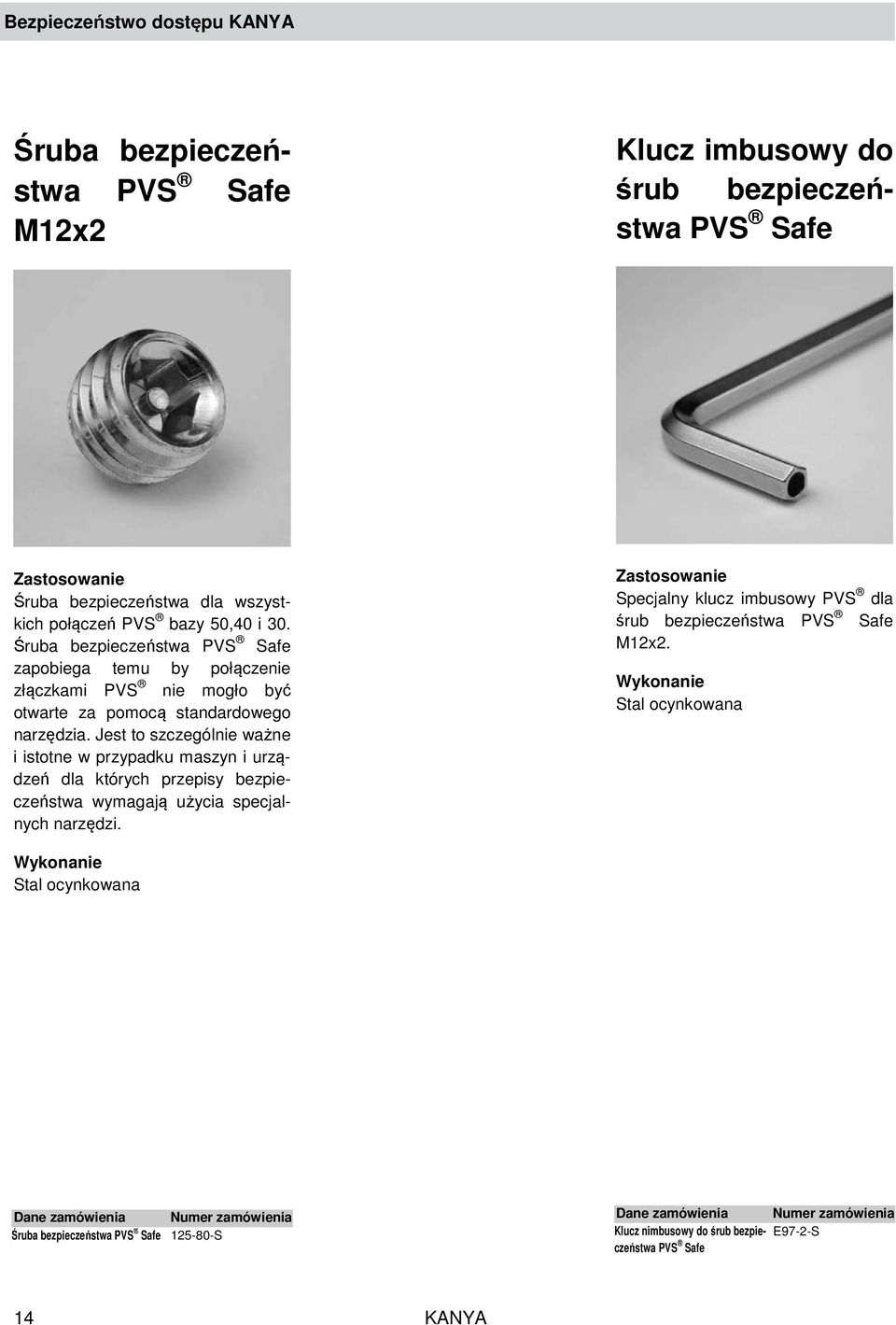

14 Bezpieczeństwo dostępu KANYA Śruba bezpieczeństwa PVS Safe M12x2 Klucz imbusowy do śrub bezpieczeństwa PVS Safe Śruba bezpieczeństwa dla wszystkich połączeń PVS bazy 50,40 i 30. Śruba bezpieczeństwa PVS Safe zapobiega temu by połączenie złączkami PVS nie mogło być otwarte za pomocą standardowego narzędzia. Jest to szczególnie ważne i istotne w przypadku maszyn i urządzeń dla których przepisy bezpieczeństwa wymagają użycia specjalnych narzędzi. Specjalny klucz imbusowy PVS dla śrub bezpieczeństwa PVS Safe M12x2. Stal ocynkowana Stal ocynkowana Śruba bezpieczeństwa PVS Safe S Klucz nimbusowy do śrub bezpieczeństwa E97-2-S PVS Safe 14 KANYA

15 KANYA Przedstawicielstwa PVS System profili i połączeń dla rozwiązań konstrukcyjnych tworzonych na wymiar RVS System połączeń rurowych do ruchomych zastosowań Siedziba główna KANYA AG/SA/Ltd. I Neuhofstrasse 9 I CH-8630 Rüti I Schweiz Tel.: +41 (0) I Fax: +41 (0) I info@kanya.com I KANYA 15

16 Nasze usługi Państwa korzyści Najwyższa elastyczność dzięki naszemu wielofunkcyjnemu systemowi połączeń profilowych i rurowych. Możliwościom zastosowań nie stawia się praktycznie żadnych granic. Innowacyjne rozwiązania systemowe oparte na naszym ponad 30-letnim doświadczeniu z niezliczonymi zrealizowanymi zastosowaniami i fachowym doradztwie klientowi. Szybkie dostawy dzięki naszemu obszernemu magazynowi profili, rur i akcesoriów w pobliżu Państwa możemy dotrzymać krótkich terminów dostawy. Najlepsze standardy usług i jakości w oparciu o optymalne procesy, własne opracowania systemów informatycznych i dobrze wyszkolonych pracowników. Connecting Solutions Kanya AG/SA/Ltd. Neuhofstrasse 9 CH-8630 Rüti Schweiz Tel. +41 (0) Fax +41 (0) Internet info@kanya.com Kopiowanie, całości lub fragmentów, możliwe jest tylko za pozwoleniem KANYA AG., Szwajcaria. Wszelkie zmiany zastrzeżone. Copyright KANYA AG, Schweiz. ISO 9001:2008
