1 Typoszereg XNowe akcenty w budowie maszyn.

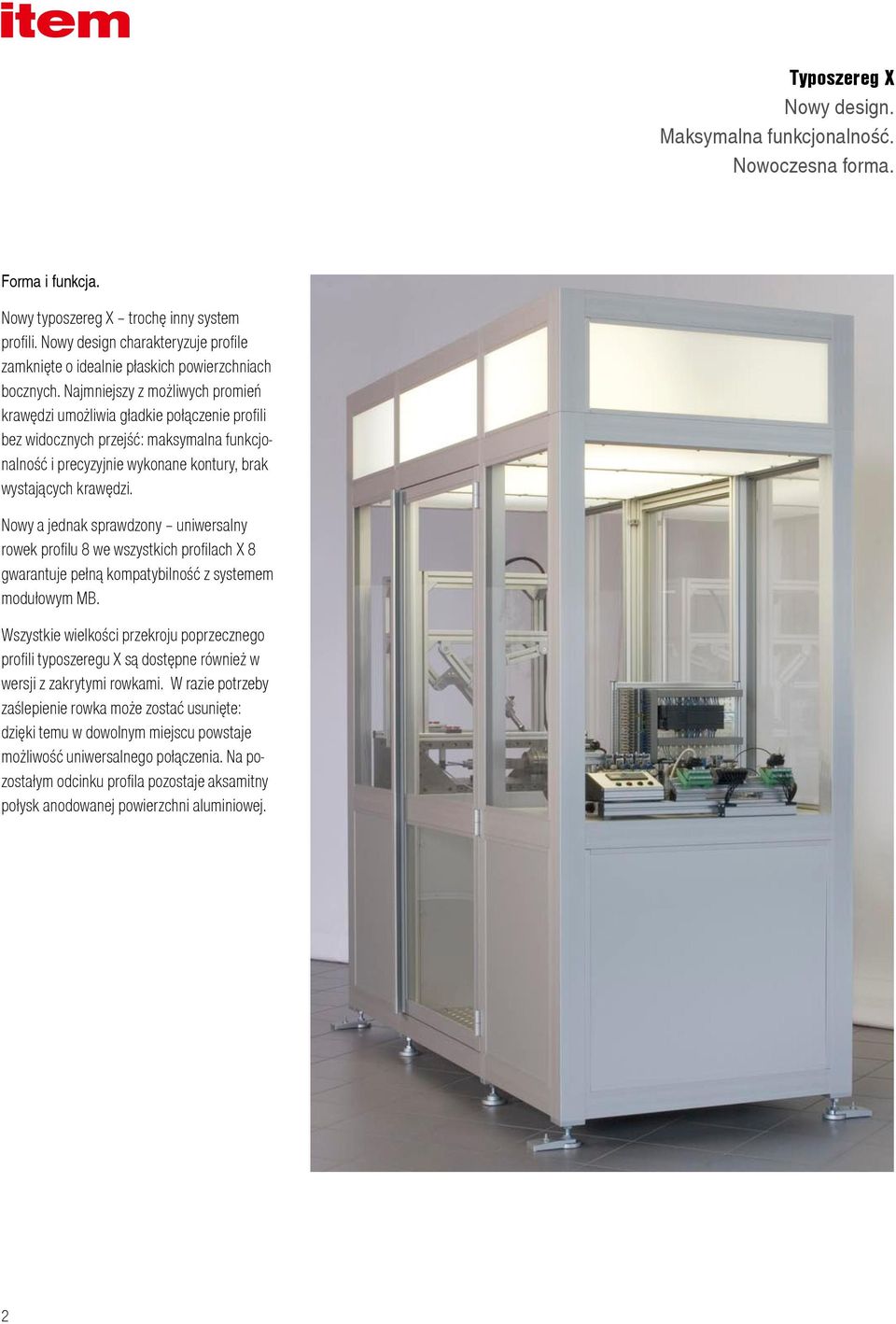

2 Typoszereg X Nowy design. Maksymalna funkcjonalność. Nowoczesna forma. Forma i funkcja. Nowy typoszereg X trochę inny system profili. Nowy design charakteryzuje profile zamknięte o idealnie płaskich powierzchniach bocznych. Najmniejszy z możliwych promień krawędzi umożliwia gładkie połączenie profili bez widocznych przejść: maksymalna funkcjonalność i precyzyjnie wykonane kontury, brak wystających krawędzi. Nowy a jednak sprawdzony uniwersalny rowek profilu 8 we wszystkich profilach X 8 gwarantuje pełną kompatybilność z systemem modułowym MB. Wszystkie wielkości przekroju poprzecznego profili typoszeregu X są dostępne również w wersji z zakrytymi rowkami. W razie potrzeby zaślepienie rowka może zostać usunięte: dzięki temu w dowolnym miejscu powstaje możliwość uniwersalnego połączenia. Na pozostałym odcinku profila pozostaje aksamitny połysk anodowanej powierzchni aluminiowej. 2

3 X wyznacza kierunki. Nowe akcenty w nowoczesnym sposobie budowy maszyn kontur X profili i komponentów systemu modułowego item MB. X wyznacza linię stylistyczną, będącą uzupełnieniem dotychczasowych wersji. W koncepcji typoszeregu X mocniej niż kiedykolwiek wcześniej został położony nacisk na nadanie jednolitego kształtu wszystkim elementom konstrukcyjnym. 3

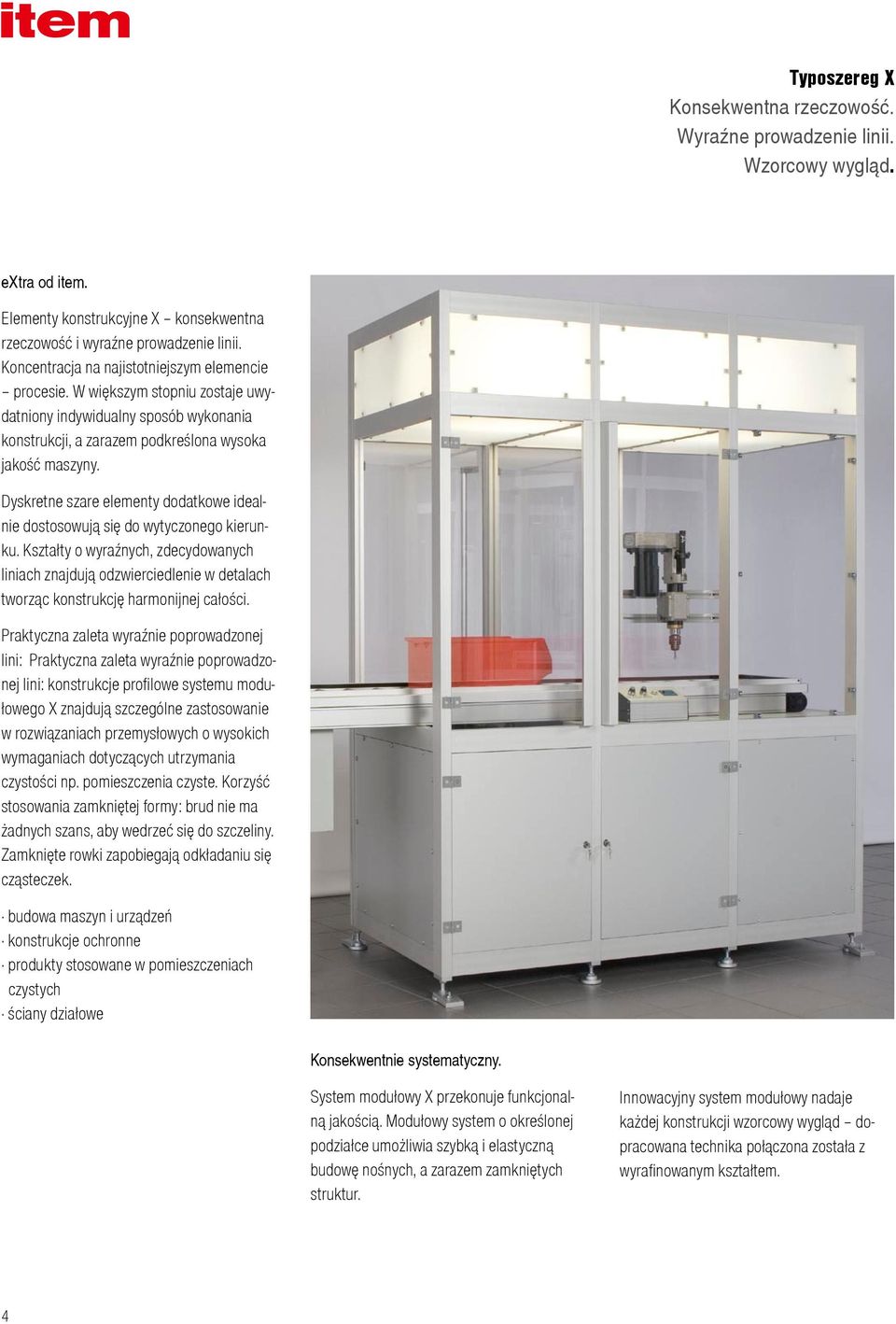

4 Typoszereg X Konsekwentna rzeczowość. Wyraźne prowadzenie linii. Wzorcowy wygląd. extra od item. Elementy konstrukcyjne X konsekwentna rzeczowość i wyraźne prowadzenie linii. Koncentracja na najistotniejszym elemencie procesie. W większym stopniu zostaje uwydatniony indywidualny sposób wykonania konstrukcji, a zarazem podkreślona wysoka jakość maszyny. Dyskretne szare elementy dodatkowe idealnie dostosowują się do wytyczonego kierunku. Kształty o wyraźnych, zdecydowanych liniach znajdują odzwierciedlenie w detalach tworząc konstrukcję harmonijnej całości. Praktyczna zaleta wyraźnie poprowadzonej lini: Praktyczna zaleta wyraźnie poprowadzonej lini: konstrukcje profilowe systemu modułowego X znajdują szczególne zastosowanie w rozwiązaniach przemysłowych o wysokich wymaganiach dotyczących utrzymania czystości np. pomieszczenia czyste. Korzyść stosowania zamkniętej formy: brud nie ma żadnych szans, aby wedrzeć się do szczeliny. Zamknięte rowki zapobiegają odkładaniu się cząsteczek. budowa maszyn i urządzeń konstrukcje ochronne produkty stosowane w pomieszczeniach czystych ściany działowe Konsekwentnie systematyczny. System modułowy X przekonuje funkcjonalną jakością. Modułowy system o określonej podziałce umożliwia szybką i elastyczną budowę nośnych, a zarazem zamkniętych struktur. Innowacyjny system modułowy nadaje każdej konstrukcji wzorcowy wygląd dopracowana technika połączona została z wyrafinowanym kształtem. 4

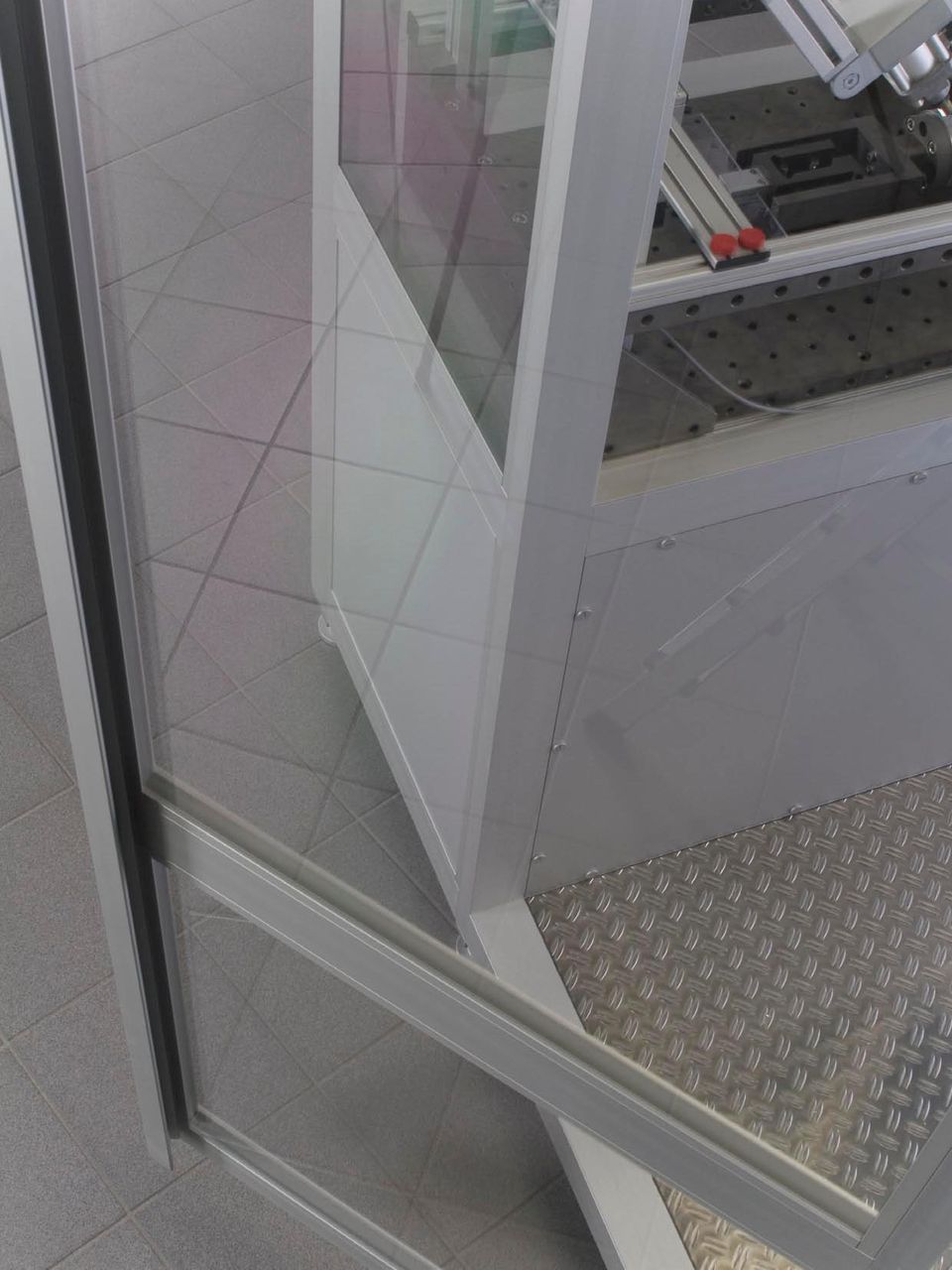

5 5

6 Elementy podstawowe 1 Elementy podstawowe X Profile Akcesoria profili Technika połączeń

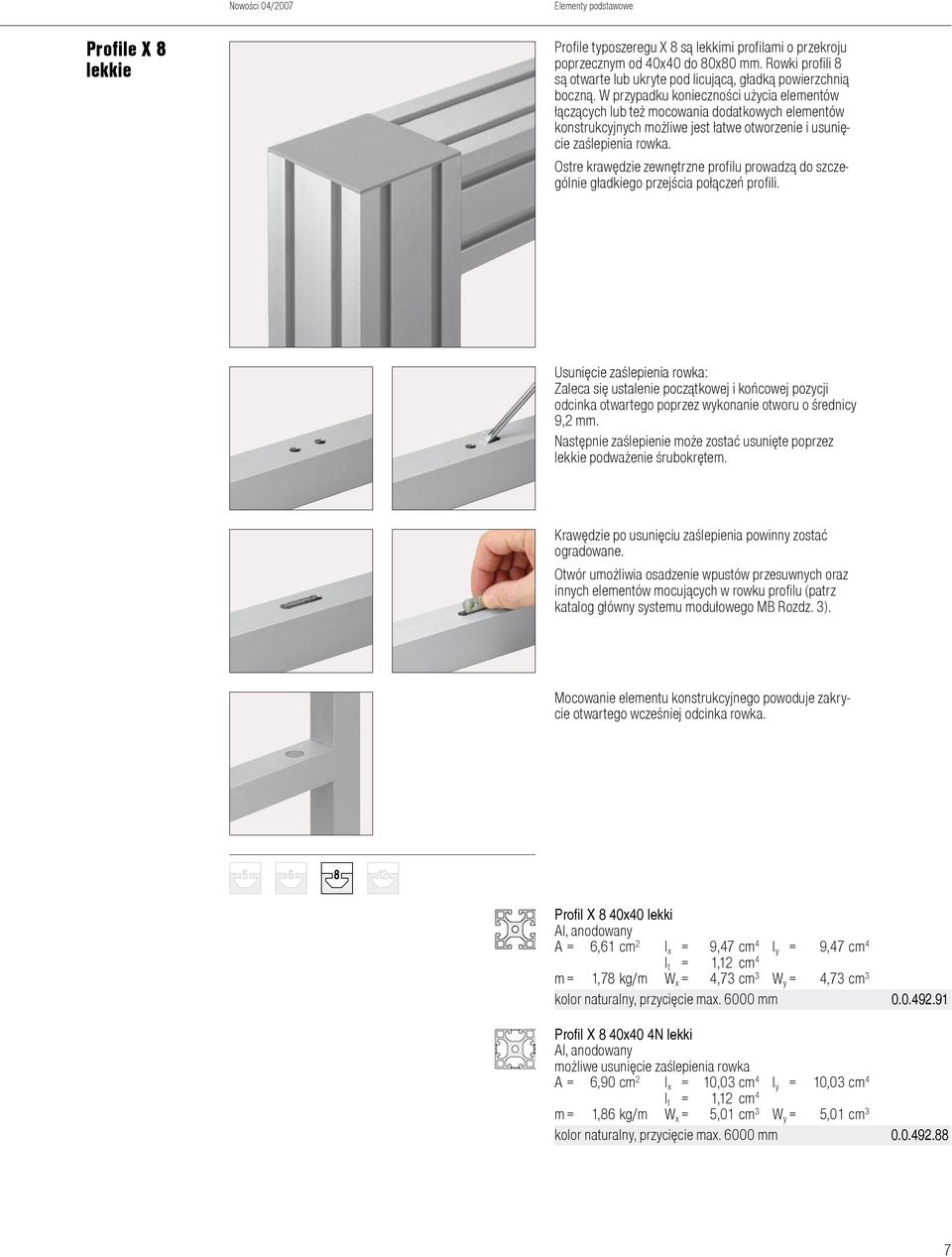

7 Elementy podstawowe Profile X 8 lekkie Profile typoszeregu X 8 są lekkimi profilami o przekroju poprzecznym od 40x40 do 80x80 mm. Rowki profili 8 są otwarte lub ukryte pod licującą, gładką powierzchnią boczną. W przypadku konieczności użycia elementów łączących lub też mocowania dodatkowych elementów konstrukcyjnych możliwe jest łatwe otworzenie i usunięcie zaślepienia rowka. Ostre krawędzie zewnętrzne profilu prowadzą do szczególnie gładkiego przejścia połączeń profili. Usunięcie zaślepienia rowka: Zaleca się ustalenie początkowej i końcowej pozycji odcinka otwartego poprzez wykonanie otworu o średnicy 9,2 mm. Następnie zaślepienie może zostać usunięte poprzez lekkie podważenie śrubokrętem. Krawędzie po usunięciu zaślepienia powinny zostać ogradowane. Otwór umożliwia osadzenie wpustów przesuwnych oraz innych elementów mocujących w rowku profilu (patrz katalog główny systemu modułowego MB Rozdz. 3). Mocowanie elementu konstrukcyjnego powoduje zakrycie otwartego wcześniej odcinka rowka. Profil X 8 40x40 lekki Al, anodowany A = 6,61 cm 2 I x = 9,47 cm 4 I y = 9,47 cm 4 I t = 1,12 cm 4 m = 1,78 kg/m W x = 4,73 cm 3 W y = 4,73 cm 3 kolor naturalny, przycięcie max mm Profil X 8 40x40 4N lekki Al, anodowany możliwe usunięcie zaślepienia rowka A = 6,90 cm 2 I x = 10,03 cm 4 I y = 10,03 cm 4 I t = 1,12 cm 4 m = 1,86 kg/m W x = 5,01 cm 3 W y = 5,01 cm 3 kolor naturalny, przycięcie max mm

8 Elementy podstawowe Profil X 8 80x40 lekki Al, anodowany A = 11,46 cm 2 I x = 17,18 cm 4 I y = 71,65 cm 4 I t = 10,05 cm 4 m = 3,09 kg/m W x = 8,59 cm 3 W y = 17,91 cm 3 kolor naturalny, przycięcie max mm Profil X 8 80x40 6N lekki Al, anodowany możliwe usunięcie zaślepienia rowka A = 11,89 cm 2 I x = 18,30 cm 4 I y = 75,12 cm 4 I t = 10,05 cm 4 m = 3,21 kg/m W x = 9,15 cm 3 W y = 18,78 cm 3 kolor naturalny, przycięcie max mm Profil X 8 80x80 lekki Al, anodowany A = 19,37 cm 2 I x = 132,82 cm 4 I y = 132,82 cm 4 I t = 82,91 cm 4 m = 5,23 kg/m W x = 33,20 cm 3 W y = 33,20 cm 3 kolor naturalny, przycięcie max mm Profil X 8 80x80 8N lekki Al, anodowany możliwe usunięcie zaślepienia rowka A = 19,96 cm 2 I x = 138,57 cm 4 I y = 138,57 cm 4 I t = 82,91 cm 4 m = 5,39 kg/m W x = 34,64 cm 3 W y = 34,64 cm 3 kolor naturalny, przycięcie max mm

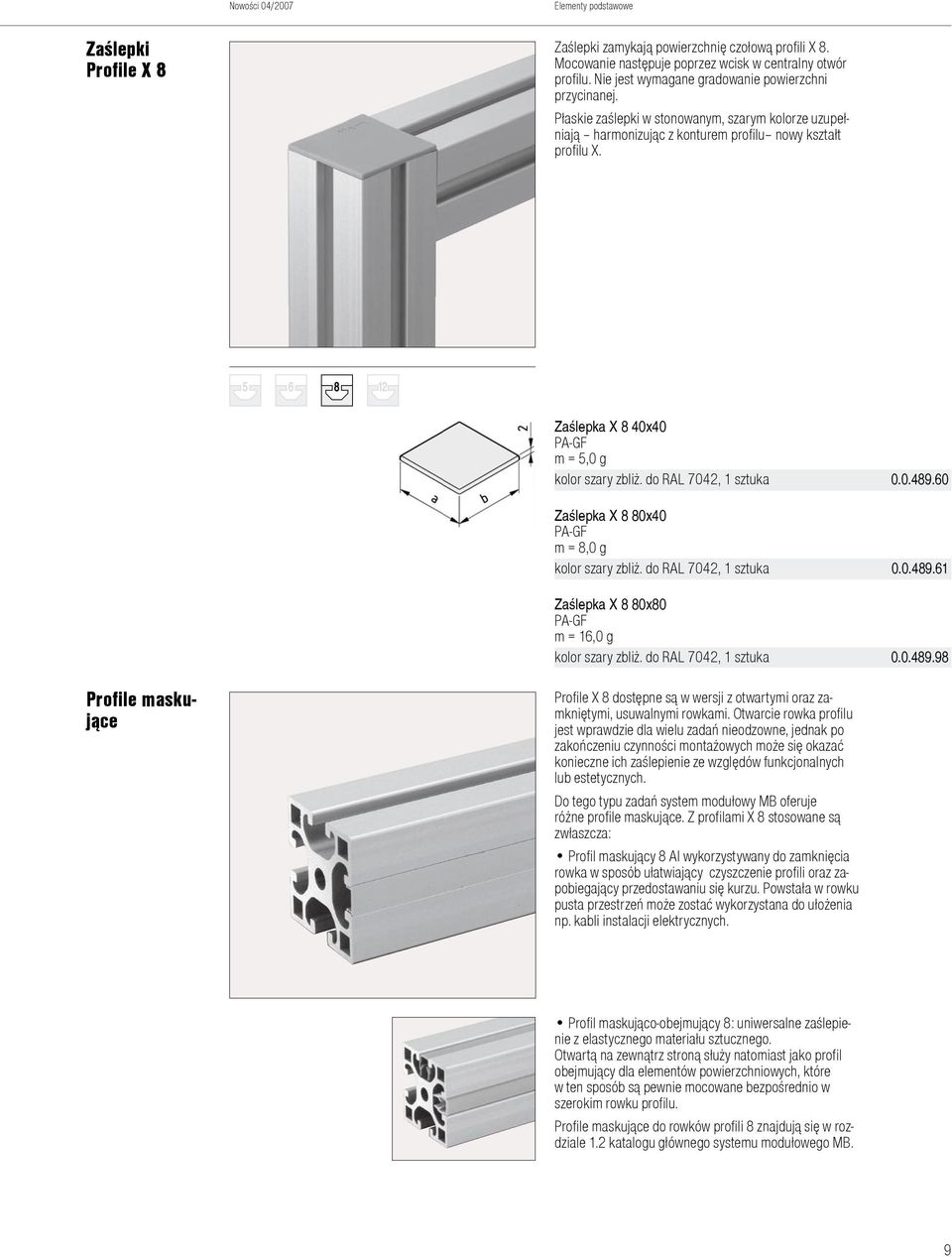

9 Elementy podstawowe Zaślepki Profile X 8 Zaślepki zamykają powierzchnię czołową profili X 8. Mocowanie następuje poprzez wcisk w centralny otwór profilu. Nie jest wymagane gradowanie powierzchni przycinanej. Płaskie zaślepki w stonowanym, szarym kolorze uzupełniają harmonizując z konturem profilu nowy kształt profilu X. Zaślepka X 8 40x40 PA-GF m = 5,0 g kolor szary zbliż. do RAL 7042, 1 sztuka Zaślepka X 8 80x40 PA-GF m = 8,0 g kolor szary zbliż. do RAL 7042, 1 sztuka Zaślepka X 8 80x80 PA-GF m = 16,0 g kolor szary zbliż. do RAL 7042, 1 sztuka Profile maskujące Profile X 8 dostępne są w wersji z otwartymi oraz zamkniętymi, usuwalnymi rowkami. Otwarcie rowka profilu jest wprawdzie dla wielu zadań nieodzowne, jednak po zakończeniu czynności montażowych może się okazać konieczne ich zaślepienie ze względów funkcjonalnych lub estetycznych. Do tego typu zadań system modułowy MB oferuje różne profile maskujące. Z profilami X 8 stosowane są zwłaszcza: Profil maskujący 8 Al wykorzystywany do zamknięcia rowka w sposób ułatwiający czyszczenie profili oraz zapobiegający przedostawaniu się kurzu. Powstała w rowku pusta przestrzeń może zostać wykorzystana do ułożenia np. kabli instalacji elektrycznych. Profil maskująco-obejmujący 8: uniwersalne zaślepienie z elastycznego materiału sztucznego. Otwartą na zewnątrz stroną służy natomiast jako profil obejmujący dla elementów powierzchniowych, które w ten sposób są pewnie mocowane bezpośrednio w szerokim rowku profilu. Profile maskujące do rowków profili 8 znajdują się w rozdziale 1.2 katalogu głównego systemu modułowego MB. 9

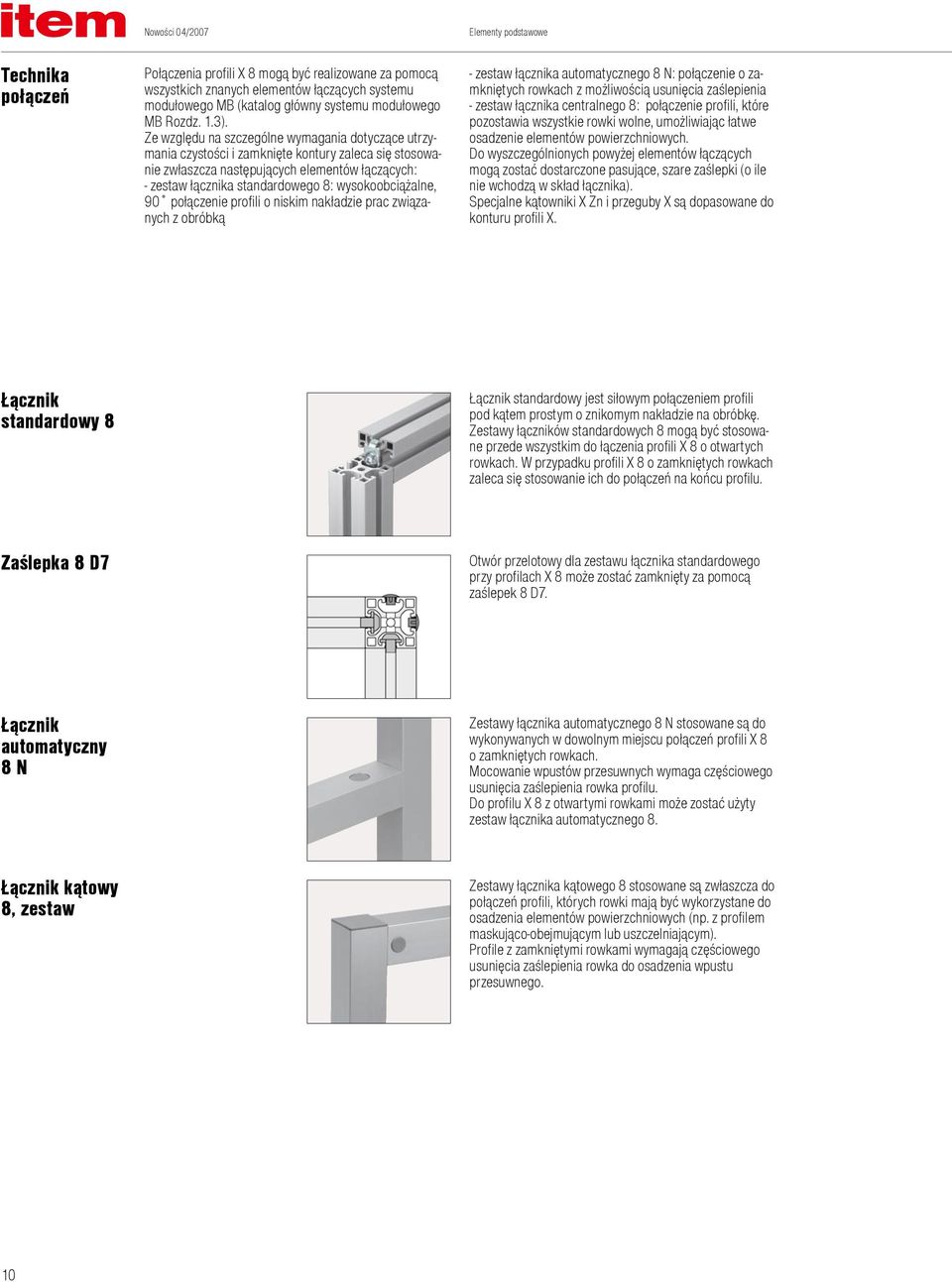

10 Elementy podstawowe Technika połączeń Połączenia profili X 8 mogą być realizowane za pomocą wszystkich znanych elementów łączących systemu modułowego MB (katalog główny systemu modułowego MB Rozdz. 1.3). Ze względu na szczególne wymagania dotyczące utrzymania czystości i zamknięte kontury zaleca się stosowanie zwłaszcza następujących elementów łączących: - zestaw łącznika standardowego 8: wysokoobciążalne, 90 połączenie profili o niskim nakładzie prac związanych z obróbką - zestaw łącznika automatycznego 8 N: połączenie o zamkniętych rowkach z możliwością usunięcia zaślepienia - zestaw łącznika centralnego 8: połączenie profili, które pozostawia wszystkie rowki wolne, umożliwiając łatwe osadzenie elementów powierzchniowych. Do wyszczególnionych powyżej elementów łączących mogą zostać dostarczone pasujące, szare zaślepki (o ile nie wchodzą w skład łącznika). Specjalne kątowniki X Zn i przeguby X są dopasowane do konturu profili X. Łącznik standardowy 8 Łącznik standardowy jest siłowym połączeniem profili pod kątem prostym o znikomym nakładzie na obróbkę. Zestawy łączników standardowych 8 mogą być stosowane przede wszystkim do łączenia profili X 8 o otwartych rowkach. W przypadku profili X 8 o zamkniętych rowkach zaleca się stosowanie ich do połączeń na końcu profilu. Zaślepka 8 D7 Otwór przelotowy dla zestawu łącznika standardowego przy profilach X 8 może zostać zamknięty za pomocą zaślepek 8 D7. Łącznik automatyczny 8 N Zestawy łącznika automatycznego 8 N stosowane są do wykonywanych w dowolnym miejscu połączeń profili X 8 o zamkniętych rowkach. Mocowanie wpustów przesuwnych wymaga częściowego usunięcia zaślepienia rowka profilu. Do profilu X 8 z otwartymi rowkami może zostać użyty zestaw łącznika automatycznego 8. Łącznik kątowy 8, zestaw Zestawy łącznika kątowego 8 stosowane są zwłaszcza do połączeń profili, których rowki mają być wykorzystane do osadzenia elementów powierzchniowych (np. z profilem maskująco-obejmującym lub uszczelniającym). Profile z zamkniętymi rowkami wymagają częściowego usunięcia zaślepienia rowka do osadzenia wpustu przesuwnego. 10

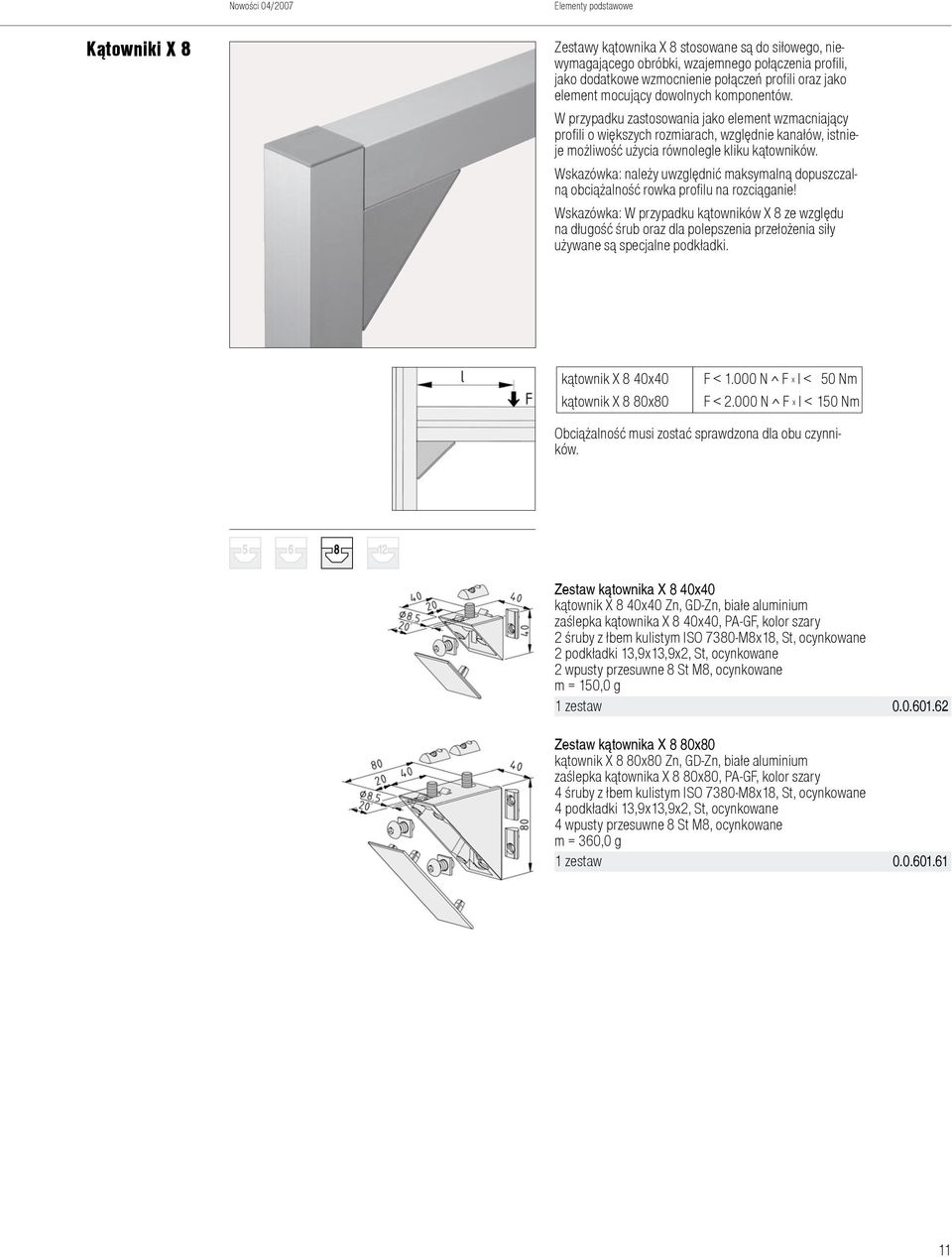

11 Elementy podstawowe Kątowniki X 8 Zestawy kątownika X 8 stosowane są do siłowego, niewymagającego obróbki, wzajemnego połączenia profili, jako dodatkowe wzmocnienie połączeń profili oraz jako element mocujący dowolnych komponentów. W przypadku zastosowania jako element wzmacniający profili o większych rozmiarach, względnie kanałów, istnieje możliwość użycia równolegle kliku kątowników. Wskazówka: należy uwzględnić maksymalną dopuszczalną obciążalność rowka profilu na rozciąganie! Wskazówka: W przypadku kątowników X 8 ze względu na długość śrub oraz dla polepszenia przełożenia siły używane są specjalne podkładki. kątownik X 8 40x40 F < N ^ F x l < 50 Nm kątownik X 8 80x80 F < N ^ F x l < 150 Nm Obciążalność musi zostać sprawdzona dla obu czynników. Zestaw kątownika X 8 40x40 kątownik X 8 40x40 Zn, GD-Zn, białe aluminium zaślepka kątownika X 8 40x40, PA-GF, kolor szary 2 śruby z łbem kulistym ISO 7380-M8x18, St, ocynkowane 2 podkładki 13,9x13,9x2, St, ocynkowane 2 wpusty przesuwne 8 St M8, ocynkowane m = 150,0 g 1 zestaw Zestaw kątownika X 8 80x80 kątownik X 8 80x80 Zn, GD-Zn, białe aluminium zaślepka kątownika X 8 80x80, PA-GF, kolor szary 4 śruby z łbem kulistym ISO 7380-M8x18, St, ocynkowane 4 podkładki 13,9x13,9x2, St, ocynkowane 4 wpusty przesuwne 8 St M8, ocynkowane m = 360,0 g 1 zestaw

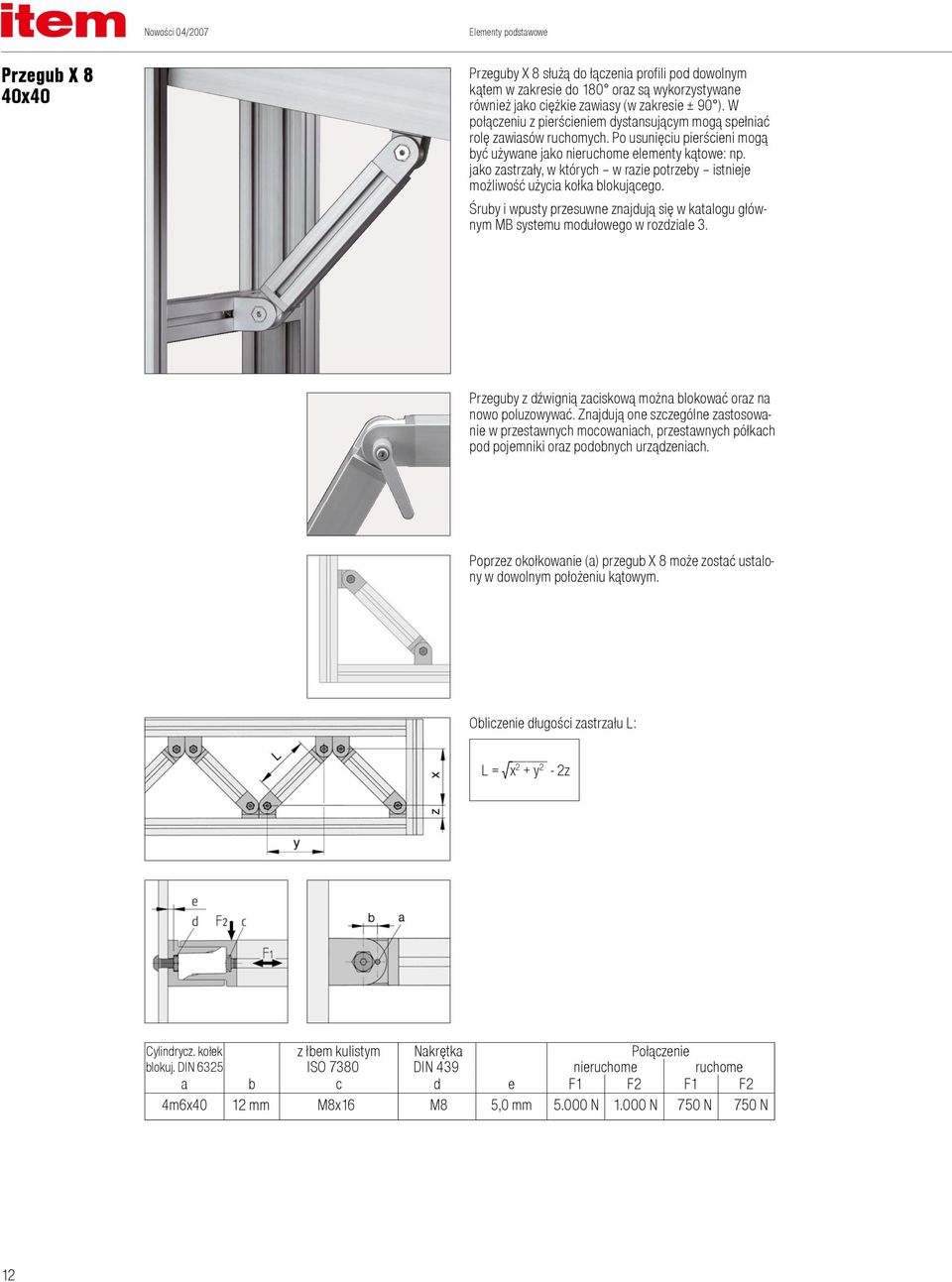

12 Elementy podstawowe Przegub X 8 40x40 Przeguby X 8 służą do łączenia profili pod dowolnym kątem w zakresie do 180 oraz są wykorzystywane również jako ciężkie zawiasy (w zakresie ± 90 ). W połączeniu z pierścieniem dystansującym mogą spełniać rolę zawiasów ruchomych. Po usunięciu pierścieni mogą być używane jako nieruchome elementy kątowe: np. jako zastrzały, w których w razie potrzeby istnieje możliwość użycia kołka blokującego. Śruby i wpusty przesuwne znajdują się w katalogu głównym MB systemu modułowego w rozdziale 3. Przeguby z dźwignią zaciskową można blokować oraz na nowo poluzowywać. Znajdują one szczególne zastosowanie w przestawnych mocowaniach, przestawnych półkach pod pojemniki oraz podobnych urządzeniach. Poprzez okołkowanie (a) przegub X 8 może zostać ustalony w dowolnym położeniu kątowym. Obliczenie długości zastrzału L: L = x 2 + y 2-2z Cylindrycz. kołek z łbem kulistym Nakrętka Połączenie blokuj. DIN 6325 ISO 7380 DIN 439 nieruchome ruchome a b c d e F1 F2 F1 F2 4m6x40 12 mm M8x16 M8 5,0 mm N N 750 N 750 N 12

13 Elementy podstawowe Przegub X 8 40x40 2 połówki przegubu, X 8 40x40, GD-Zn, białe aluminium 4 elementy ustalające, GD-Zn,ocynkowane 2 tulejki gwintowane M8, St, ocynkowane 2 pierścienie dystansowe, St, nierdzewne 2 śruby z łbem stożkowym DIN 7991-M8x10, St, ocynk. m = 310,0 g 1 sztuka Przegub X 8 40x40 z dźwignią zaciskową 2 połówki przegubu 840x40, GD-Zn, białe aluminium 4 elementy ustalające, GD-Zn, ocynkowane 1 tulejka gwintowa M8, St, ocynkowana 1 tulejka, St, ocynkowana 1 tulejka dystansowa, St, ocynkowana 1 dźwignia zaciskowa M8x40, GD-Zn, kolor szary m = 390,0 g 1 sztuka

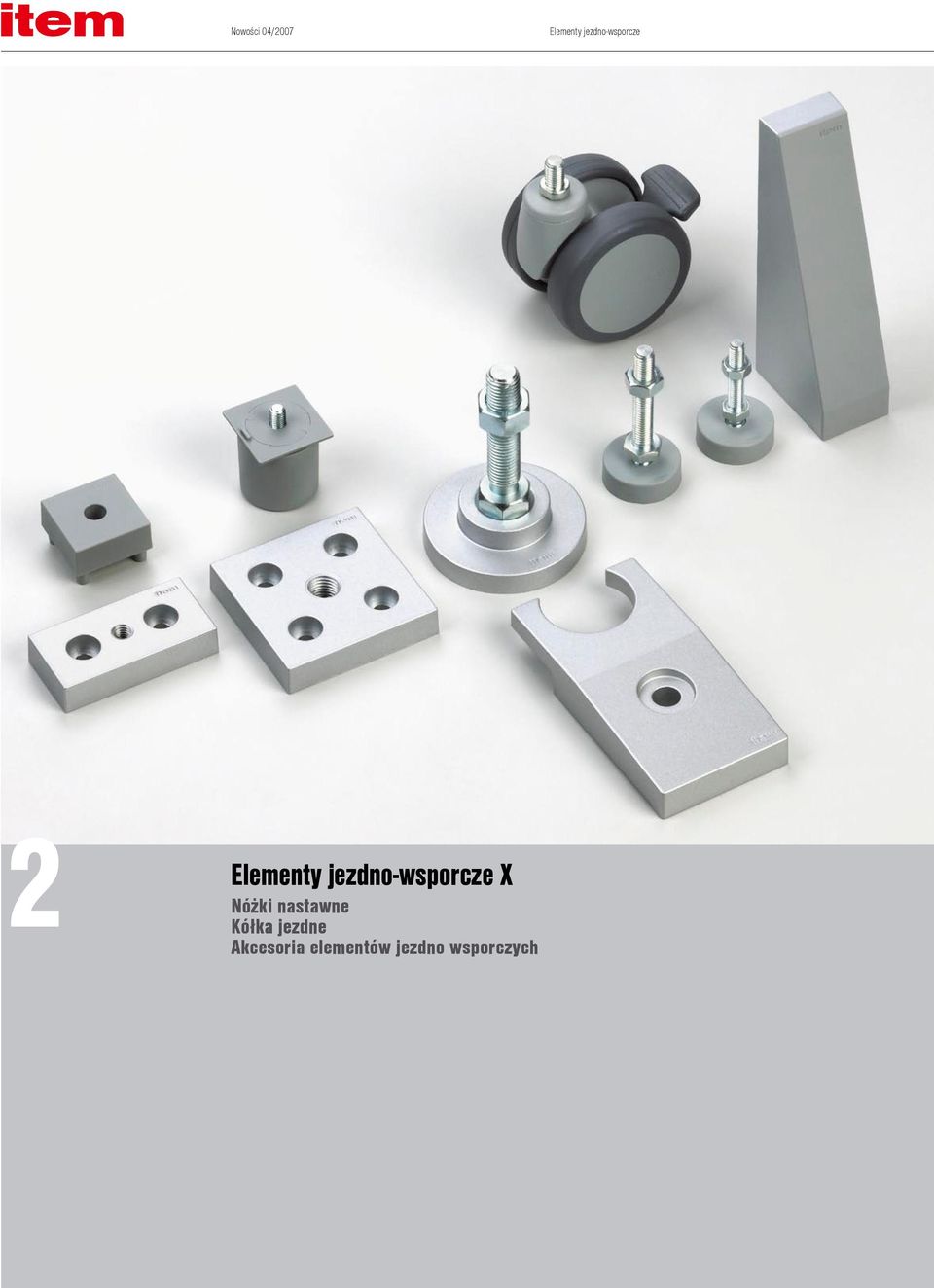

14 Elementy jezdno-wsporcze 2 Elementy jezdno-wsporcze X Nóżki nastawne Kółka jezdne Akcesoria elementów jezdno wsporczych

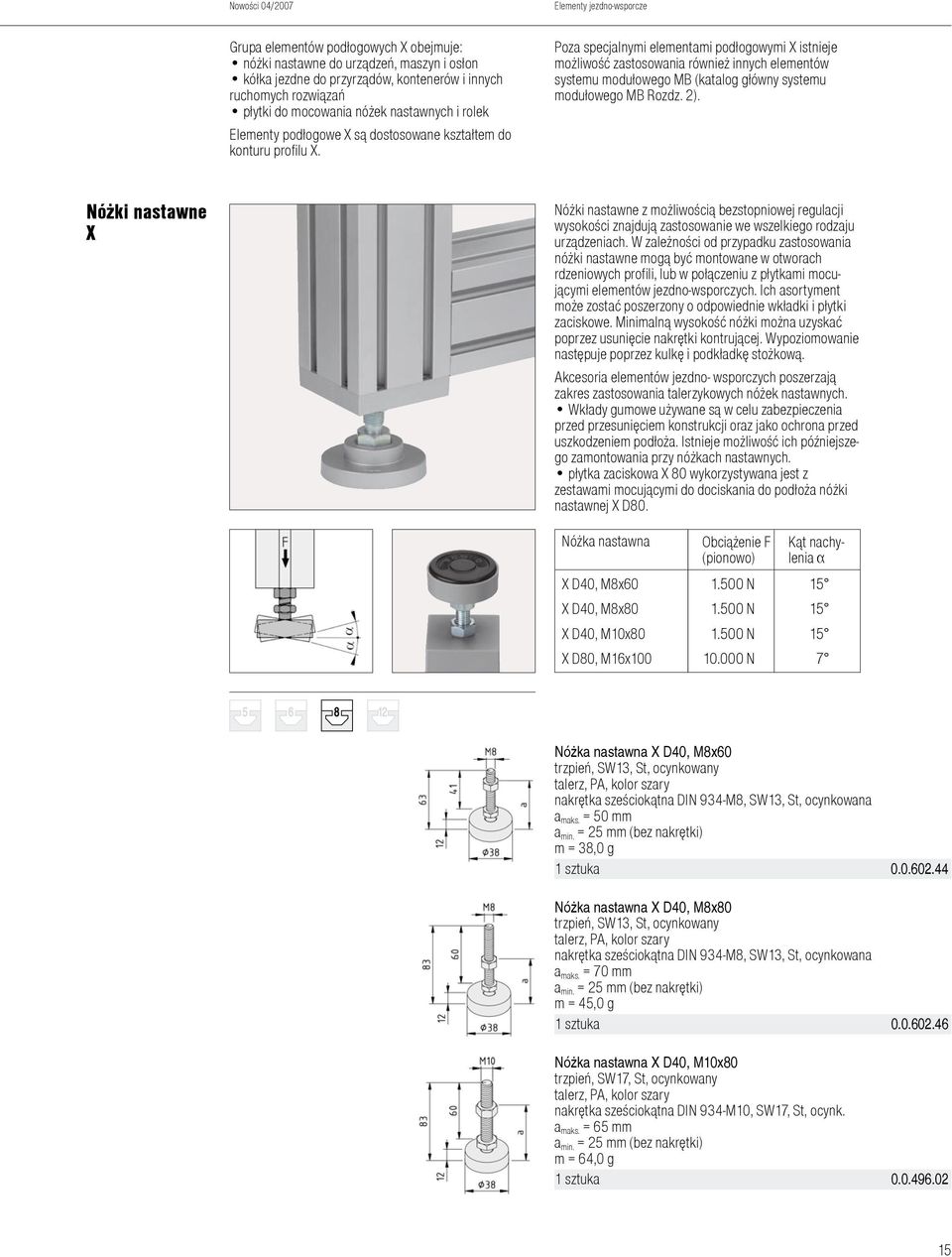

15 Elementy jezdno-wsporcze Grupa elementów podłogowych X obejmuje: nóżki nastawne do urządzeń, maszyn i osłon kółka jezdne do przyrządów, kontenerów i innych ruchomych rozwiązań płytki do mocowania nóżek nastawnych i rolek Elementy podłogowe X są dostosowane kształtem do konturu profilu X. Poza specjalnymi elementami podłogowymi X istnieje możliwość zastosowania również innych elementów systemu modułowego MB (katalog główny systemu modułowego MB Rozdz. 2). Nóżki nastawne X Nóżki nastawne z możliwością bezstopniowej regulacji wysokości znajdują zastosowanie we wszelkiego rodzaju urządzeniach. W zależności od przypadku zastosowania nóżki nastawne mogą być montowane w otworach rdzeniowych profili, lub w połączeniu z płytkami mocującymi elementów jezdno-wsporczych. Ich asortyment może zostać poszerzony o odpowiednie wkładki i płytki zaciskowe. Minimalną wysokość nóżki można uzyskać poprzez usunięcie nakrętki kontrującej. Wypoziomowanie następuje poprzez kulkę i podkładkę stożkową. Akcesoria elementów jezdno- wsporczych poszerzają zakres zastosowania talerzykowych nóżek nastawnych. Wkłady gumowe używane są w celu zabezpieczenia przed przesunięciem konstrukcji oraz jako ochrona przed uszkodzeniem podłoża. Istnieje możliwość ich późniejszego zamontowania przy nóżkach nastawnych. płytka zaciskowa X 80 wykorzystywana jest z zestawami mocującymi do dociskania do podłoża nóżki nastawnej X D80. Nóżka nastawna X D40, M8x60 X D40, M8x80 X D40, M10x80 X D80, M16x100 Obciążenie F (pionowo) N N N N Kąt nachylenia α Nóżka nastawna X D40, M8x60 trzpień, SW13, St, ocynkowany talerz, PA, kolor szary nakrętka sześciokątna DIN 934-M8, SW13, St, ocynkowana a maks. = 50 mm a min. = 25 mm (bez nakrętki) m = 38,0 g 1 sztuka Nóżka nastawna X D40, M8x80 trzpień, SW13, St, ocynkowany talerz, PA, kolor szary nakrętka sześciokątna DIN 934-M8, SW13, St, ocynkowana a maks. = 70 mm a min. = 25 mm (bez nakrętki) m = 45,0 g 1 sztuka Nóżka nastawna X D40, M10x80 trzpień, SW17, St, ocynkowany talerz, PA, kolor szary nakrętka sześciokątna DIN 934-M10, SW17, St, ocynk. a maks. = 65 mm a min. = 25 mm (bez nakrętki) m = 64,0 g 1 sztuka

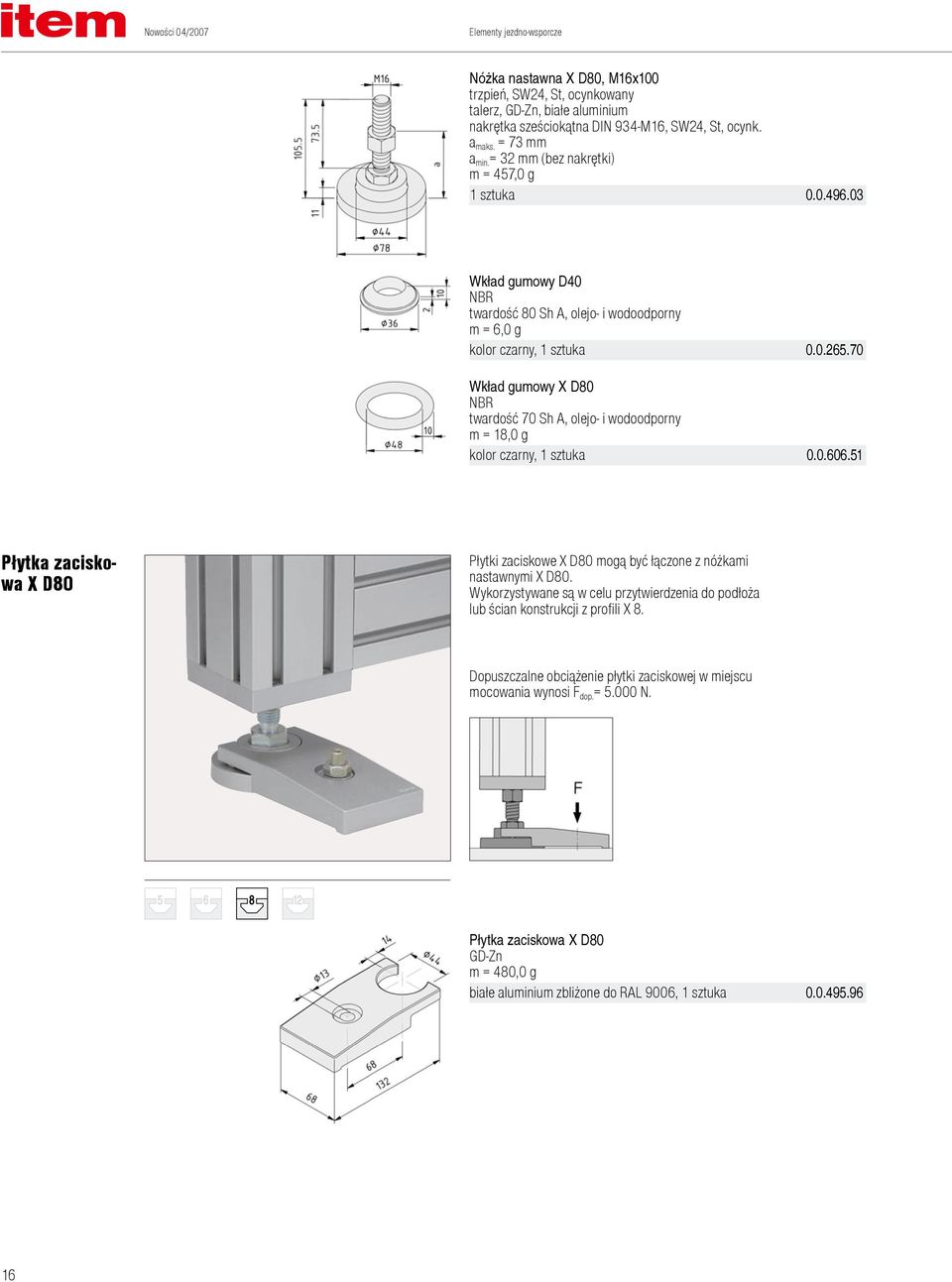

16 Elementy jezdno-wsporcze Nóżka nastawna X D80, M16x100 trzpień, SW24, St, ocynkowany talerz, GD-Zn, białe aluminium nakrętka sześciokątna DIN 934-M16, SW24, St, ocynk. a maks. = 73 mm a min. = 32 mm (bez nakrętki) m = 457,0 g 1 sztuka Wkład gumowy D40 NBR twardość 80 Sh A, olejo- i wodoodporny m = 6,0 g kolor czarny, 1 sztuka Wkład gumowy X D80 NBR twardość 70 Sh A, olejo- i wodoodporny m = 18,0 g kolor czarny, 1 sztuka Płytka zaciskowa X D80 Płytki zaciskowe X D80 mogą być łączone z nóżkami nastawnymi X D80. Wykorzystywane są w celu przytwierdzenia do podłoża lub ścian konstrukcji z profili X 8. Dopuszczalne obciążenie płytki zaciskowej w miejscu mocowania wynosi F dop. = N. Płytka zaciskowa X D80 GD-Zn m = 480,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka

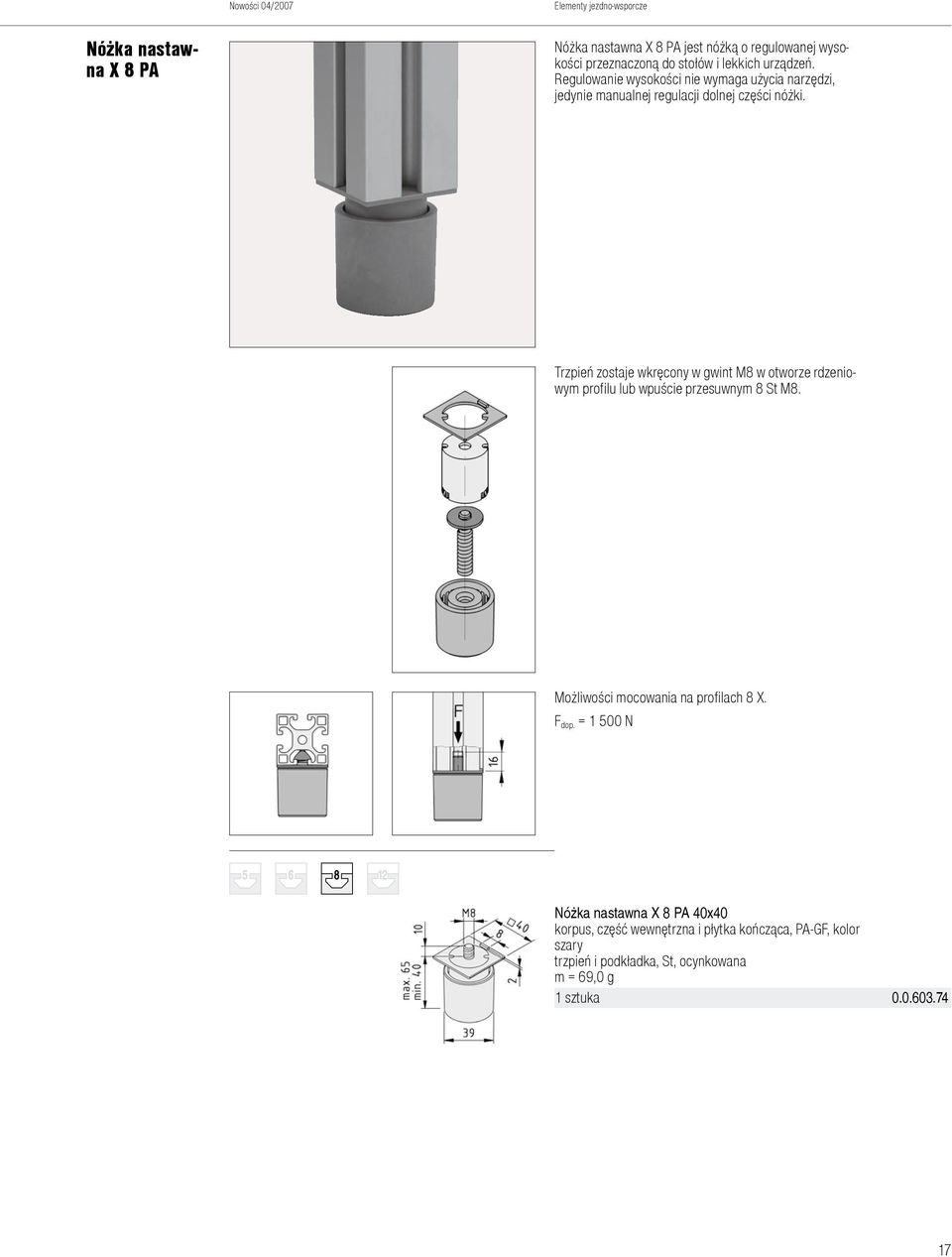

17 Elementy jezdno-wsporcze Nóżka nastawna X 8 PA Nóżka nastawna X 8 PA jest nóżką o regulowanej wysokości przeznaczoną do stołów i lekkich urządzeń. Regulowanie wysokości nie wymaga użycia narzędzi, jedynie manualnej regulacji dolnej części nóżki. Trzpień zostaje wkręcony w gwint M8 w otworze rdzeniowym profilu lub wpuście przesuwnym 8 St M8. Możliwości mocowania na profilach 8 X. F dop. = N Nóżka nastawna X 8 PA 40x40 korpus, część wewnętrzna i płytka kończąca, PA-GF, kolor szary trzpień i podkładka, St, ocynkowana m = 69,0 g 1 sztuka

18 Elementy jezdno-wsporcze Nóżka stojakowa kątowa X 8, regulowana Nóżki stojakowe kątowe stosowane są do przytwierdzenia lekkich oraz ciężkich urządzeń do ściany lub podłoża. Mocowanie do profili następuje poprzez śrubę mocującą i wpust przesuwny. Przytwierdzenie do ściany lub podłoża może następować z wykorzystaniem zestawu mocującego do rozmiaru gwintu M10 (katalog główny systemu modułowego MB, Rozdz. 2.3 Akcesoria elementów jezdno- wsporczych). Nóżka stojakowa kątowa z możliwością regulacji ułatwia wyrównanie nierówności podłoża. Regulacja przebiega poprzez dokręcanie śruby nastawczej (1). Wybrana wysokość może zostać ustalona poprzez dociągnięcie bocznej śruby mocującej (2). Połączenie śrubami zestawu mocującego do podłoża z nóżką stojakową kątową X 8 może następować za pomocą klucza nasadowego. Nóżka stojakowa kątowa max. a [mm] c [mm] F max. min. 75,0 10, N Nóżka stojakowa kątowa X 8, regulowana korpus, GD-Al, białe aluminium zaślepka, PA-GF, kolor szary wpust przesuwny V 8 St M8, ocynkowany śruba z łbem kulistym ISO 7380-M8x80, St, ocynkowana śruba z łbem kulistym ISO 7380-M8x16, St, ocynkowana nakrętka regulowana, St, ocynkowana podkładka DIN , St, ocynkowana m = 342,0 g 1 zestaw

19 Elementy jezdno-wsporcze Rolki skrętne D75 PA Pod względem obciążalności, formy oraz kolorystyki rolki skrętne D75PA dopasowane są do konstrukcji wykonanych z profili X 8. W zależności od zastosowania mogą być montowane w otworach rdzeniowych profili lub w kombinacji z płytkami mocującymi elementów jezdnowsporczych X 8. Seria rolek D75 PA (o średnicy rolki 75 mm) składa się z wariantów: rolka skrętna i rolka skrętna z blokadą (hamulec na osi koła). Rolki charakteryzują się dobrymi właściwościami tocznymi i wysoką obciążalnością oraz odpornością na większość oddziaływań otoczenia. Specjalnie dla zastosowań z zakresu elektroniki mogą również zostać dostarczone rolki w wykonaniu antyelektrostatycznym z odpowiednim ogumieniem i zespolonym kołem, względnie obudową. Oporność wersji antyelektrostatycznej wynosi 10 5 Ω. Podane nośności są wartościami maksymalnymi, uzyskiwanymi w idealnych warunkach pracy, przy prędkości toczenia maksymalnie 4 km/h i przy gładkim, równym podłożu. W przypadku nierównego podłoża oraz nierównomiernie rozłożonego ciężaru, obciążenie przypadające na rolkę powinno zostać wyliczone ze wzoru: ciężar wł. przyrządu + ciężar ładunku F = 3 rolka skrętna D75 rolka skrętna D75 z podwójną blokadą Promień wychylenia (a) 70 mm 80 mm Wybieg (b) 23 mm 23 mm Rolka toczna D75 PA obudowa PA, szara oś obrotu ułożyskowanie ślizgowo-kulkowe, oś koła ułożyskowanie ślizgowe, sworzeń z gwintem z zabezpieczeniem antyrotacyjnym, osłona boczna, nośność 60 kg/rolka bliźniacze ogumienie PU, 80 Sh A, szare m = 220,0 g 1 sztuka Rolka skrętna D75 PA antystatyczna obudowa PA, szara oś obrotu ułożyskowanie ślizgowo-kulkowe, oś koła ułożyskowanie ślizgowe, sworzeń z gwintem z zabezpieczeniem antyrotacyjnym, osłona boczna, nośność 60 kg/rolka bliźniacze ogumienie PU, 80 Sh A, szare m = 230,0 g 1 sztuka

20 Elementy jezdno-wsporcze Rolka skrętna D75 PA z podwójną blokadą obudowa PA, szara oś obrotu ułożyskowanie ślizgowo-kulkowe, oś koła ułożyskowanie ślizgowe, sworzeń z gwintem z zabezpieczeniem antyrotacyjnym, osłona boczna, nośność 60 kg/rolka bliźniacze ogumienie PU, 80 Sh A, szare m = 235,0 g 1 sztuka Rolka skrętna D75 z podwójną blokadą antystatyczna obudowa PA, szara oś obrotu ułożyskowanie ślizgowo-kulkowe, oś koła ułożyskowanie ślizgowe, sworzeń z gwintem z zabezpieczeniem antyrotacyjnym, osłona boczna, nośność 60 kg/rolka bliźniacze ogumienie PU, 80 Sh A, szare m = 245,0 g 1 sztuka Zaślepka do nogi X PA Lekka zaślepka do nogi X 8 40x40 wykonana jest z tworzywa sztucznego, stosowana do zaślepienia lekkiego profilu X 8, gdy nóżka nastawna X D40 zostaje wkręcona do otworu rdzeniowego profilu. Wskazówka: w celu ochrony zaślepki do nogi X 8 40x40 nakrętka kontrująca nóżki nastawnej X D40 powinna być dokręcana przy zredukowanym momencie obrotowym (M=10Nm). Nóżka nastawna X D40, M8x80 posiada wydłużony trzpień, co pozwala na łatwe zastosowanie z zaślepką do nogi X 8 40x40. Zaślepka do nogi X 8 40x40 lekka PA-GF m = 15,0 g kolor szary zbliż. do RAL 7042, 1 sztuka

21 Elementy jezdno-wsporcze Płytki mocujące elementów jezdno-wsporczych X Stabilne płytki mocujące służą do mocowania nóg słupowych, kółek, śrub pierścieniowych i innych elementów. Płytki mocujące elementów jezdno-wsporczych mogą być mocowane z boku profili, lub czołowo w otworach rdzeniowych. Płytka moc. ele. jezdno-wsporczych X 8 80x40, M8 GD-Zn m = 253,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka Płytka moc. ele. jezdno-wsporczych X 8 80x40, M10 GD-Zn m = 256,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka Płytka moc. ele. jezdno-wsporczych X 8 80x40, M16 GD-Zn m = 246,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka Płytka moc. ele. jezdno-wsporczych X 8 80x80, M10 GD-Zn m = 463,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka Płytka moc. ele. jezdno-wsporczych X 8 80x80, M16 GD-Zn m = 453,0 g białe aluminium zbliżone do RAL 9006, 1 sztuka

22 Elementy mocujące 3 Elementy mocujące X Elementy uniwersalne Nieruchome mocowania powierzchni Ruchome mocowania powierzchni

23 Elementy mocujące Rowki profili X 8 oferują wiele możliwości mocowania dowolnych elementów konstrukcyjnych, powierzchniowych lub modułów funkcyjnych do konstrukcji profilowych. W celu połączenia profili, lub mocowania dowolnych elementów do konstrukcji profilowych należy do rowków profili wsunąć specjalnie ukształtowane elementy mocujące. Różnego rodzaju wpusty przesuwne z gwintem oraz profile wpustowe do indywidualnej obróbki stanowią element mocujący dla śruby (patrz katalog główny systemu modułowego MB Rozdz. 3.1). W rowku profili X 8 mogą być stosowane wszystkie wpusty przesuwne 8 systemu modułowego MB. Poza uniwersalnie stosowanymi elementami mocującymi typoszeregu 8 systemu modułowego MB wersja X swoim asortymentem obejmuje również specjalne, kształtem i kolorystyką dopasowane elementy uzupełniające. Multibloki X PA Multiblok PA należy osadzić w dowolnym położeniu w rowku profilu. W lekkich blachach, elementach powierzchniowych ze szkła akrylowego, tworzywa sztucznego lub materiału kompozytowego należy w odpowiednim miejscu wykonać otwory, a następnie połączyć śrubami z multiblokiem. Mocowanie powierzchni następuje poprzez otwory przelotowe lub umieszczoną w multibloku nakrętkę czterokątną. Możliwość przesuwania nakrętki czworokątnej w otworze wzdłużnym multibloku oznacza zwiększony zakres tolerancji dla położenia otworów pod podłączenia śrubowe w stosunku do krawędzi zewnętrznych elementów powierzchniowych. Multibloki X 8 PA mogą być przesuwane wzdłuż rowka, co pozwala na ich dokładne ustawienie względem otworu w elemencie powierzchniowym. Dwa różne sposoby mocowania elementów powierzchniowych w zależności od położenia multibloków X 8 PA. Multiblok X 8 PA zostaje osadzony w roku profilu, a następnie zaryglowany poprzez obrót w prawo o 90. W tym celu zalecane jest użycie klucza płaskiego SW20. Aby osadzić multiblok X PA w profilach z zamkniętymi rowkami należy w odpowiednim miejscu usunąć zaślepienie poprzez nawiercenie otworu stopniowego. Do tego celu najlepiej nadaje się wiertło stopniowe łącznika uniwersalnego 6 (nr art ). Wymagana głębokość otworu wynosi tylko 2 mm! 23

24 Elementy mocujące Zalecenia montażowe dla elementu powierzchniowego. Dopuszczalna siła obciążająca dla multibloków X 8 PA wynosi F = 250 N. Długość śruby mocującej powinna być wyznaczona w zależności od grubości elementu powierzchniowego oraz ustawienia multibloku. W przypadku elementów powierzchniowych o odpowiedniej grubości istnieje możliwość przeprowadzenia połączenia śrubowego z wykorzystaniem gwintu wykonanego w elemencie powierzchniowym. Nakrętka czworokątna z multibloku może zostać do tego użyta. Wymiary montażowe multibloku X 8 PA 0/12 mm Wymiary montażowe multibloku X 8 PA 5/10 mm Multiblok X 8 PA 0/12 mm korpus, PA-GF, kolor szary sprężyna, St, nierdzewna nakrętka czworokątna DIN 557-M6, St, ocynkowana m = 18,0 g 1 sztuka

25 Elementy mocujące Multiblok X 8 PA 5/10 mm korpus, PA-GF, kolor szary sprężyna, St, nierdzewna nakrętka czworokątna DIN 557-M6, St, ocynkowana m = 15,0 g 1 sztuka Zaślepki do śrub z łbem kulistym Zaślepki zamykają wewnętrzne gniazdo sześciokątne łba śruby oraz zakrywają szczeliny wokół połączenia śrubowego. Stosowane są do śrub z łbem kulistym oraz śrub z łbem kulistym z kołnierzem. Wykorzystanie zaślepki do śruby z łbem kulistym M6 na śrubie mocującej elementy powierzchniowe z multiblokiem. Zaślepka do śruby z łbem kulistym M6 PA-GF m = 0,4 g kolor szary zbliż. do RAL 7042, 1 sztuka Zaślepka do śruby z łbem kulistym M8 PA-GF m = 0,9 g kolor szary zbliż. do RAL 7042, 1 sztuka

26 Elementy mocujące Multibloki ryglujące Multibloki ryglujące 8 oferują możliwość pewnego i łatwo demontowalnego mocowania elementów powierzchniowych w ramie profilowej oraz ich demontaż. Przekręcenie pokrętła ryglującego następuje manualnie bez użycia narzędzi lub za pomocą monety (multiblok ryglujący z wycięciem). W lekkich blachach, elementach powierzchniowych ze szkła akrylowego, tworzywa sztucznego lub materiału kompozytowego należy w odpowiednim miejscu wykonać otwory. Następnie elementy zostają umocowane za pomocą trzpienia ryglującego. Trzpienie wykonane z tworzywa sztucznego nie są przewidziane do częstego użycia, do tego typu rozwiązań oraz do większych obciążeń przeznaczona jest wersja z odlewu. Multibloki ryglujące 8 mogą być przesuwane wzdłuż rowka, co pozwala na ich dokładne ustawienie względem otworu w elemencie powierzchniowym. Multibloki ryglujące mogą być stosowane do mocowania elementów powierzchniowych dowolnej grubości (do 8 mm). Dwie różne pozycje mocowania (odstęp do krawędzi profilu 4 lub 8 mm) umożliwiają dopasowanie do grubości elementu powierzchniowego. Blaszka sprężysta ustalająca musi zostać osadzona w multibloku zgodnie z kierunkiem obciążenia: wybrzuszenie blaszki musi być skierowane w kierunku odwrotnym do kierunku włożenia pokrętła. Ryglowanie trzpienia powoduje równoczesne napięcie blaszki. Multiblok X 8 PA zostaje osadzony w roku profilu, a następnie zaryglowany poprzez obrót w prawo o 90. W tym celu zalecane jest użycie klucza płaskiego SW20. Zalecenia montażowe dla elementu powierzchniowego. Dopuszczalna siła obciążająca dla multibloków ryglujących 8 PA wynosi F = 250 N. 26

27 Elementy mocujące Multiblok ryglujący 8 z pokrętłem PA korpus, PA-GF, kolor szary sprężyna, St, nierdzewna pierścień O 12x2, NBR, kolor czarny pokrętło PA, kolor szary m = 14,0 g 1 sztuka Multiblok ryglujący 8 z wycięciem Zn korpus, PA-GF, kolor szary sprężyna, St, nierdzewna pierścień O 12x2, NBR, kolor czarny pokrętło GD-Zn, białe aluminium m = 20,0 g 1 sztuka Multiblok ryglujący 8 z pokrętłem Zn korpus, PA-GF, kolor szary sprężyna, St, nierdzewna pierścień O 12x2, NBR, kolor czarny pokrętło GD-Zn, białe aluminium m = 23,0 g 1 sztuka

28 Elementy mocujące Mocowanie powierzchni Mocowanie powierzchni w konstrukcjach profilowych wykonanych z profili X 8 może następować z użyciem specjalnych elementów mocujących X dostosowanych formą do kształtu profili. System modułowy MB oferuje również możliwość wykorzystania innych elementów mocujących, harmonizujących z profilami X8: profile uszczelkowe 8: w szarym wykonaniu służą do szczelnego mocowania elementów powierzchniowych w rowku profilu. Rama profilowa obejmuje i zamyka element powierzchniowy nie wymagając jego obróbki. profile uszczelkowe 8: elementy powierzchniowe mogą być osadzane w gotowej, zamkniętej ramie oraz z niej usuwane. Również w tym przypadku nie jest wymagana obróbka elementu powierzchniowego. Wyszczególnione powyżej oraz pozostałe elementy powierzchniowe znajdują się w katalogu głównym systemu modułowego MB w rozdziale 3.3. Profile uszczelkowe Wykonane z elastycznego materiału profile uszczelkowe stosowane są do odpornego na drganie montażu elementów powierzchniowych w rowku profilu. Listwa obejmująca do szyb Listwy obejmujące do szyb składają się z nośnej listwy aluminiowej, w której za pomocą listwy z tworzywa sztucznego następuje ustalenie położenia elementu powierzchniowego. Wskazówka: osadzenie elementu powierzchniowego w rowku profila wymaga usunięcia zaślepienia w profilach z zamkniętymi rowkami. Zaleca się ogradowanie krawędzi. 28

29 Elementy mocujące Zacisk do płyt szkalnych X 6-8 Zacisk X 6-8 jest mocowaniem do płyt szklanych bez ramy (grubość 4-8mm) nie wymagający dalszej obróbki elementu powierzchniowego. Element powierzchniowy trzymany jest w elastycznych wkładkach. Opcjonalnie istnieje możliwość kształtowego zabezpieczenia elementu powierzchniowego poprzez znajdujące się wewnątrz trzpienie. Mocowanie zacisku do płyt szklanych w rowku profilu 8 następuje poprzez połączenie śrubowe z wykorzystaniem dołączonego wpustu przesuwnego 8. Przy użyciu zacisku z profilami typoszeregu 6 należy wykorzystać wpust przesuwny 6 St M6 z śrubą z łbem kulistym M6x14. Ponadto należy usunąć zabezpieczenia antyrotacyjne. Podczas przycinania elementu powierzchniowego należy uwzględnić 15mm wymiar szczeliny. Użycie trzpieni zabezpieczających wymaga ponadto wykonania otworów przelotowych 11 mm. Maksymalne obciążenie przypadające na jeden zacisk do płyt szklanych bez trzpieni zabezpieczających F max. = 100 N. Przekręcenie wkładek elastometrycznych umożliwia dopasowanie zacisku do elementów powierzchniowych o grubości od 4 do 8 mm. Okienko we wkładce elastometrycznej pokazuje wybraną grubość elementu powierzchniowego. Zacisk do płyt szkalnych X korpusy, GD-Zn, białe aluminium 2 podkładki, PUR, przezroczyste trzpień D6x21,5, St, ocynkowany tulejki D6/D10, PUR, kolor szary wpust przesuwny V 8 St M6, ocynkowany śruba z łbem kulistym ISO 7380-M6x16, St, ocynkowana 2 śruby z łbem cyl. DIN 7984-M5x20, St, ocynkowane 2 nakrętki czterokątne, zbliżone do DIN 557-M5, St, ocynkowane m = 175,0 g 1 zestaw

30 Elementy mocujące Konsola X 6-8 Konsola X 6-8 funkcjonuje jako wspornik dla szklanych półek lub innych stabilnych elementów. Docisk elementu powierzchniowego od spodu pozwala na przytwierdzenie półki do konstrukcji profilowej typoszeregu 6 lub 8 jako samonośnej. Konsola 6-8 odpowiada formą wyrazistym konturom profili X. Należy uwzględnić obciążalność półki oraz podaną wytrzymałość konsoli: obciążenie całkowite odnosi się do podanych odstępów pomiędzy wspornikami przy równomiernie rozłożonym obciążeniu! Konsole X 6-8 stosowane są do mocowania elementów powierzchniowych o grubości od 4 do 10 mm. Moment dokręcający śruby zaciskowej nie może przekroczyć 3 Nm. Mocowanie konsoli X 6-8 w rowku profilu 8 następuje poprzez połączenie śrubowe z wykorzystaniem dołączonego wpustu przesuwnego 8. Przy użyciu konsoli X 6-8 z profilami typoszeregu 6 należy wykorzystać wpust przesuwny 6 St M6 i śrubę z łbem kulistym M6x14. Dopuszczalna głębokość półki wynosi l max. = 200 mm przy obciążeniu F max. = 80 N. Odstęp pomiędzy dwoma konsolami nie powinien przekraczać 500 mm. Konsola X 6-8 kątownik, GD-Zn, białe aluminium zaślepka, PA-GF, kolor szary wpust przesuwny V 8 St M6, ocynkowany śruba z łbem kulistym ISO 7380-M6x20, St, ocynkowana podkładka DIN 125-6,4, St, ocynkowana śruba z łbem kulistym ISO 7380-M6x16, St, ocynkowana podkładka 10,5x10,5x1,3, St, ocynkowana element napinający, GD-Zn, białe aluminium nakładka, PUR, kolor szary m = 198,0 g 1 zestaw

31 Elementy mocujące Zawias X 8 PA Zawiasy X 8 PA stosowane są w lekkich drzwiach oraz klapach. Zaopatrzone są w zabezpieczenie antyrotacyjne, które ustala się w rowku profila. Elementy powierzchniowe, które są mocowane przy pomocy zawiasów PA muszą posiadać odpowiednie otwory przelotowe. a DIN 7991 b c [mm] d [mm] e [mm] M6x16 8 St M M6 100 N Elementy drzwi typoszeregu X 8 mogą być mocowane na stałe lub w sposób umożliwiający ich późniejsze wyjęcie. W przypadku drzwi zdejmowanych muszą one zostać wyposażone w zawiasy tylko prawe lub tylko lewe. W wersji mocowanej na stałe wymagana jest kombinacja prawych i lewych zawiasów. f F Zawias X 8 PA, prawy 2 połówki zawiasów, PA, kolor szary podkładka, St, ocynkowana kołek walcowy, St, ocynkowany m = 28,0 g 1 sztuka Zawias X 8 PA, lewy 2 połówki zawiasów, PA-GF, kolor szary 1 podkładka, St, ocynkowana 1 kołek walcowy, ocynkowany m = 28,0 g 1 sztuka

32 Elementy mocujące Zawias X 8 Zn Zawias X 8 Zn stosowany jest w przypadku większych obciążeń, np. do dużych drzwi maszyn, drzwi konstrukcji ochronnych oraz jako kompaktowe połączenie profili pod dowolnym kątem. Zawiasy X 8 Zn mogą być stosowane z lewej i prawej strony, mocowanie następuje na bocznych powierzchniach lub też od strony czołowej profili. Zintegrowane zabezpieczenie antyrotacyjne, służące do dodatkowego ustalenia położenia w rowku- może zostać usunięte w przypadku połączenia śrubowego zawiasu X 8 Zn na płaskich powierzchniach. Mocowanie zawiasu X 8 Zn przy profilach typoszeregu 8. Profile z zamkniętymi rowkami wymagają usunięcia zaślepienia w celu osadzenia wpustów przesuwnych oraz zabezpieczeń antyrotacyjnych. Zawias X 8 Zn może zostać połączony śrubowo od strony czołowej lub w rowku profilu. F max. = 500 N Zawias X 8 Zn zawias, GD-Zn, białe aluminium 2 zaślepki, PA-GF, kolor szary 2 zabezpieczenia antyrotaycjne, St, kolor szary 2 wpusty przesuwne V 8 St M8, ocynkowane 2 śruby z łbem stożkowym DIN 7991-M8x22, St, ocynk. m = 212,0 g 1 zestaw

33 Elementy mocujące Elementy powierzchniowe Elementy powierzchniowe systemu modułowego MB oferują szerokie spektrum różnych wersji materiałów płytowych. które mogą zostać wykorzystane w konstrukcjach wykonanych z elementów systemowych typoszeregu X 8. Stosowane są do budowy osłon maszyn, konstrukcji ochronnych i obudów oraz do kształtowania stanowisk pracy. Elementy powierzchniowe item znajdują się w rozdziale 5 katalogu MB. 33

34 Elementy obsługi 4 Elementy obsługi X Uchwyty Systemy uchwytów Zamki

35 Elementy obsługi Elementy obsługi są zakresem, w którym kładzie się szczególny nacisk na ergonomię i funkcjonalność elementów: ergonomiczne uchwyty oraz systemy uchwytów mogą być mocowane śrubami do elementów powierzchniowych i profili, zamki magnetyczne stosowane są do przytrzymywania drzwi uchylnych i przesuwnych w ich pozycjach końcowych. Uchwyt X PA 160 Uchwyty X 160 PA są uchwytami o uniwersalnym zastosowaniu z możliwością mocowania z przodu lub od tyłu (w sposób zakryty). Szczególne zastosowanie znajdują w drzwiach przesuwnych oraz uchylnych. Mocowanie wierzchniej części uchwytu X 160 PA następuje poprzez zatrzaśnięcie po jego uprzednim montażu. Mocowanie uchwytu X 160 PA następuje za pomocą śruby (max M8) oraz wpustu przesuwnego. Do mocowania uchwytu w drzwiach w jego tylnej części możne zostać użyta nakrętka M8. Uchwyt X PA 160 PA-GF m = 83,0 g kolor szary zbliż. do RAL 7042, 1 sztuka kolor czarny, 1 sztuka

36 Elementy obsługi Uchwyt X 160 Al Uchwyt X 160 Al jest lekkim uchwytem X wykonanym w stylistyce profili X. Uchwyt X 160 Al może być montowany od tyłu (mocowanie niewidoczne). Gwinty M4 w uchwycie X 160 Al służą do mocowania. W uchwycie X 160 Al do mocowania służą gwinty M4. W przypadku mocowania na rowkach profili zaleca się stosowanie podkładek rowkowych (katalog główny systemu modułowego MB Rozdz. 3.2). Uchwyt X 160 Al Al m = 94,0 g kolor naturalny, 1 sztuka

37 Elementy obsługi Systemy uchwytów Specjalne systemy uchwytów lub listwy uchwytowe do konstrukcji wykonanych z profili X 8. Mocowane odbywa się na profilu ramy lub bezpośrednio na elemencie powierzchniowym. Przyczynia się to w sposób szczególny do zwiększenia stabilności bezramowych elementów powierzchniowych oraz umożliwia obsługę drzwi w różnych pozycjach uchwytu. Systemy uchwytów X D25 System uchwytów X D25 składa się ze wsporników cokołu X D25 oraz cylindrycznego profilu D25. Komponenty te pozwalają na budowę dowolnie długich uchwytów. przy czym odstęp pomiędzy dwoma wspornikami cokołu nie powinien przekraczać 1000mm. Do wspornika cokołu X D25 zostają włożone z jednej lub z dwóch stron odcinki profilu D25. Zamknięcie zbędnego otworu następuje z użyciem dołączonych zaślepek. Profil D25 zostaje zaopatrzony w gwinty M6x20 w otworze rdzeniowym a następnie odpowiednio wciśnięty do wspornika cokołu. Wszystkie połączenia śrubowe M6 wspornika cokołu X D25 powinny zostać skręcone z momentem dokręcającym M = 4 Nm. Dłuższe systemy uchwytów wymagają użycia dodatkowego wspornika do pośredniego wsparcia. Drugi profil D25 powinien zostać przed osadzeniem we wsporniku sfazowany wewnątrz otworu rdzeniowego. Wspornik cokołu X D25 uchwyt wspornika, PA-GF, kolor szary zaślepka do uchwytu, PA-GF, kolor szary zaślepka D25, PA-GF, kolor szary śruba z łbem kulistym ISO 7380-M6x16, St, ocynkowana m = 44,0 g 1 zestaw Profil D25 Al, anodowany A = 2,32 cm 2 m = 0,57 kg/m kolor naturalny, przycięcie max mm

38 Elementy obsługi Listwa uchwytowa X Listwa uchwytowa X jest szczególnie ergonomicznie ukształtowana: chroni rękę przed zranieniem, umożliwia różne sposoby chwytu a równocześnie wpływa na zwiększenie stabilności elementów powierzchniowych, z którymi jest połączona. Listwa uchwytowa X jest wygodna w obsłudze oraz umożliwia pewny, bezpoślizgowy chwyt dzięki zastosowaniu profilu maskującego do uchwytu 5 20x4 od wewnętrznej strony. Zintegrowane rowki profilu 5 zostały przewidziane do łatwego mocowania na dowolnych konstrukcjach oraz do osadzenia profilu maskującego. Dostosowany do listwy uchwytowej jest również zestaw zaślepek do listwy uchwytowej X Listwa uchytowa X Al, anodowany A = 3,43 cm 2 m = 1,01 kg/m kolor naturalny, przycięcie max mm Zestaw zaślepek do listwy uchwytowej X zaślepka do listwy uchwytowej prawa, PA-GF zaślepka do listwy uchwytowej lewa, PA-GF m = 3,2 g kolor szary zbliż. do RAL 7042, 1 zestaw kolor czarny, 1 zestaw Profil maskujący do uchwytu 5 20x4 TPE twardość 73 Sh A odporny na działanie olei, promieni UV i wody m = 78,2 g/m kolor czarny, przycięcie max. 20 m

39 Elementy obsługi Zamek magnetyczny X Zamki magnetyczne X stosowane są głównie do przytrzymywania drzwi uchylnych i przesuwnych. Zastosowanie zintegrowanych pozycjonerów pozwala na uzyskanie dwóch różnych głębokości zamknięcia drzwi. Usunięcie pozycjonerów umożliwia również bezstopniowe ustawienie zamka magnetycznego na głębokość od 0-10mm. W podstawie obudowy został do tego celu przewidziany otwór wzdłużny. W celu zamontowania zamka magnetycznego X na rowku profilu 8 dokręcanie zintegrowanej śruby powinno następować poprzez otwór w obudowie (SW3). Jeśli do mocowania zamka magnetycznego ma zostać użyta inna śruba, należy zdjąć obudowę z tworzywa sztucznego w celu wymiany śruby. Siła trzymania F = 20 N Zamek magnetyczny X podstawa zamka, GD-Zn zaślepka obudowy, PA-GF, kolor szary śruba z łbem płaskim DIN 921-M5x6, St, ocynkowana jako płytka przytrzymująca śruba z łbem kulistym ISO 7380-M5x16, St, nierdzewna m = 38,0 g 1 zestaw

40 Elementy obsługi Odbojnik magnetyczny 8 Odbojnik magnetyczny jest elementem systemu stosowanym do ograniczenia ruchu oraz do ustalenia położenia zamkniętych drzwi. Oparte o odbojnik drzwi przytrzymywane są przez wbudowany zamek magnetyczny. Przy zastosowaniu profili z rowkiem zamkniętym wymagane jest usunięcie zaślepienie rowka w celu osadzenia wpustu przesuwnego oraz zabezpieczenia antyrotacyjnego. Wskazówka: Podczas dokręcania śruby mocującej zabezpieczenie antyrotacyjne blachy odbojnika zostaje wciśnięte do rowka profilu. Powoduje to ustalenie położenia zamka magnetycznego oraz zabezpiecza go przed przesunięciem. Odbojnik kątowy mocowany jest na rowku profilu 8 w ościeżnicy i tworzy klin nabiegowy oraz zderzak końcowy (ograniczenie głębokości wejścia w wymiarze podziałki 40 mm). Siła trzymania F = 40 N Wstępne rozplanowanie wymiarów drzwi powinno uwzględniać grubość odbojnika magnetycznego 8 (4,5 mm). Odbojnik magnetyczny 8 1 obudowa, PA-GF podkładka regulacyjna blaszana, St, ocynkowana blaszka odbojnika, St, ocynkowana 2 wpusty przesuwne V 8 St M5, ocynkowane 1 śruba z łbem stożkowym DIN 7991-M5x12, St, ocynk. 1 śruba z łbem stożkowym DIN 7991-M5x14, St, ocynk. m = 76,0 g kolor szary, 1 zestaw kolor czarny, 1 zestaw

41

42 Alfabetyczny spis treści Alfabetyczny spis treści E Elementy jezdno-wsporcze X 14 Elementy mocujące X 22 Elementy obsługi X 34 Elementy podstawowe X 6 K Kątowniki X 8 11 Konsola X L Listwa uchytowa X 38 M Mocowanie powierzchni 28 Multibloki ryglujące 26 Multibloki X PA 23 N Nóżka nastawna X 8 PA 17 Nóżka stojakowa kątowa X 8, regulowana 18 Nóżki nastawne X 15 O Odbojnik magnetyczny 8 40 P Płytka zaciskowa X D80 16 Płytki mocujące elementów jezdno-wsporczych X 21 Profil D25 37 Profile X 8 lekkie 7 Przegub X 8 40x40 12 R Rolki skrętne D75 PA 19 S Systemy uchwytów X D25 37 T Technika połączeń 10 U Uchwyt X 160 Al 36 Uchwyt X PA W Wkład gumowy X D80 16 Wspornik cokołu X D25 37 Z Zacisk do płyt szkalnych X Zamek magnetyczny X 39 Zaślepka do nogi X PA 20 Zaślepki do śrub z łbem kulistym 25 Zaślepki Profile X 8 9 Zawias X 8 PA 31 Zawias X 8 Zn 32 Zestaw zaślepek do listwy uchwytowej X 38 42

43 Znają już Państwo cały pakiet firmy item? System modułowy MB System modułowy RS Profile St 8 Ponad 1500 elementów modułowych do budowy maszyn, urządzeń i osłon zabezpieczających: funkcjonalne, ekonomiczne, elastyczne! System modułowy dla konstrukcji ze stali szlachetnej: ponadczasowy Design wyróżniony został nagrodą reddot design award Typoszereg profili St 8 łączy uniwersalność modułów z nową jakością materiału. Odporna na korozję stal szlachetna do nowych zastosowań. 7 Materiały informacyjne Materiały informacyjne można otrzymać zwracając się do odpowiednich przedstawicielstw przedsiębiorstwa item lub odwiedzając naszą stronę: Patenty Wiele przedstawionych w katalogu komponentów i produktów podlega ochronie prawnej. Ostrzegamy, że wszelkie naśladownictwo wyrobów chronionych stanowi naruszenie prawa i zobowiązuje do odszkodowania za straty spowodowane naruszeniem patentu. Przedstawione w katalogu dane i opisy nie zwalniają użytkownika z konieczności wykonania własnej kontroli odnośnie możliwych roszczeń z tytułu praw osób trzecich. Pomysł, forma i wykonanie item Industrietechnik GmbH, Dział dokumentacji technicznej Fotografie item Industrietechnik GmbH Zastrzega się możliwość zmian i błędów. Wszystkie prawa zastrzeżone. Wykorzystanie tekstów i zdjęć, względnie przedruk również fragmenty - wyłącznie za naszym pisemnym zezwoleniem. Dotyczy to w szczególności powielania, tłumaczenia lub wykorzystania w systemach elektronicznych. jest zarejestrowanym znakiem towarowym item Industrietechnik GmbH. item Industrietechnik GmbH 2007 Odpowiedzialność producenta Firma item odpowiada w ramach prawnych ustaleń za przyrzeczone właściwości przedstawionych w tym katalogu produktów. Wyklucza się roszczenia z tytułu odpowiedzialności w szczególności za wyroby, które jako produkty tego katalogu wykonywane są przez osoby trzecie. Warunki zastosowania Produkty systemu modułowego MB przeznaczone są zasadniczo do użycia w pomieszczeniach suchych, w zakresach temperatur od - 20 do + 70 C. W przypadku zastosowań w warunkach wykraczających poza wyznaczone granice, należy skonsultować się z firmą item. Zgodność z dyrektywą 2002/95/EG ( RoHS ) W toku dobrowolnego zobowiązania firma item zdecydowała się nie używać w sprzedawanych przez nią produktach materiałów mogących narażać na niebezpieczeństwo w sensie dyrektywy 2002/95/EG( RoHS ) i to niezależnie od późniejszego przeznaczenia naszych produktów, do których przepisy te w większości przypadków się nie odnoszą. Dlatego też przedstawione w tym katalogu produkty, oprócz niewielu uzasadnionych pojedynczych przypadków, są zgodne z dyrektywą 2002/95/EG.
