1 BIS Punkty stałe BIS Amortyzatory drgań 3 BIS db-fix 40 Wibroizolacyjne punkty stałe 4 BIS db-fix 80 Punkty stałe, element podstawowy 5 BIS db-fix 200 Punkty stałe, element podstawowy 6 BIS db-fix 80 / 200 Zestaw montażowe 7 BIS db-fix 80 / 200 Elementy dystansowe 8 BIS Konsole punktu stałego 9 BIS Konsole punktu stałego masywne 10 BIS Kątowniki 45º do odciągów 11 BIS Cu-FiX Punkty stałe dla rur z miedzi 12 BIS Elementy przesuwne BIS Śruby wahadłowe 13 BIS Wieszaki przesuwne 14 BIS Uchwyty przesuwne 15 BIS Zestawy rolkowe 16 BIS Uchwyty ślizgowe (F) 17 BIS Uchwyty ślizgowe (700) 18

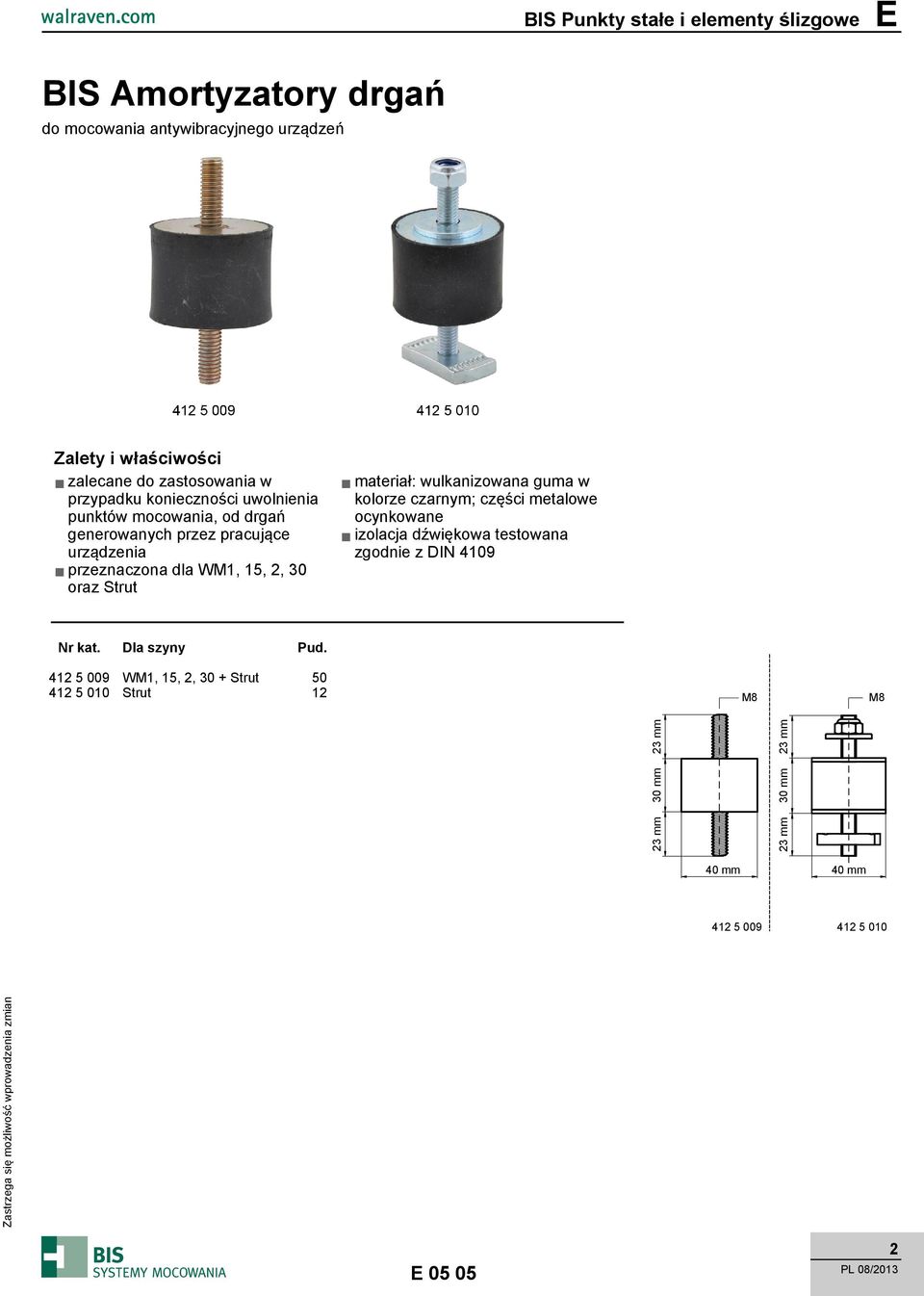

2 BIS Punkty stałe i elementy ślizgowe E BIS Amortyzatory drgań do mocowania antywibracyjnego urządzeń zalecane do zastosowania w przypadku konieczności uwolnienia punktów mocowania, od drgań generowanych przez pracujące urządzenia przeznaczona dla WM1, 15, 2, 30 oraz Strut materiał: wulkanizowana guma w kolorze czarnym; części metalowe ocynkowane izolacja dźwiękowa testowana zgodnie z DIN 4109 Nr kat. Dla szyny Pud WM1, 15, 2, 30 + Strut Strut 12 M8 M8 23 mm 30 mm 23 mm 23 mm 30 mm 23 mm 40 mm 40 mm E

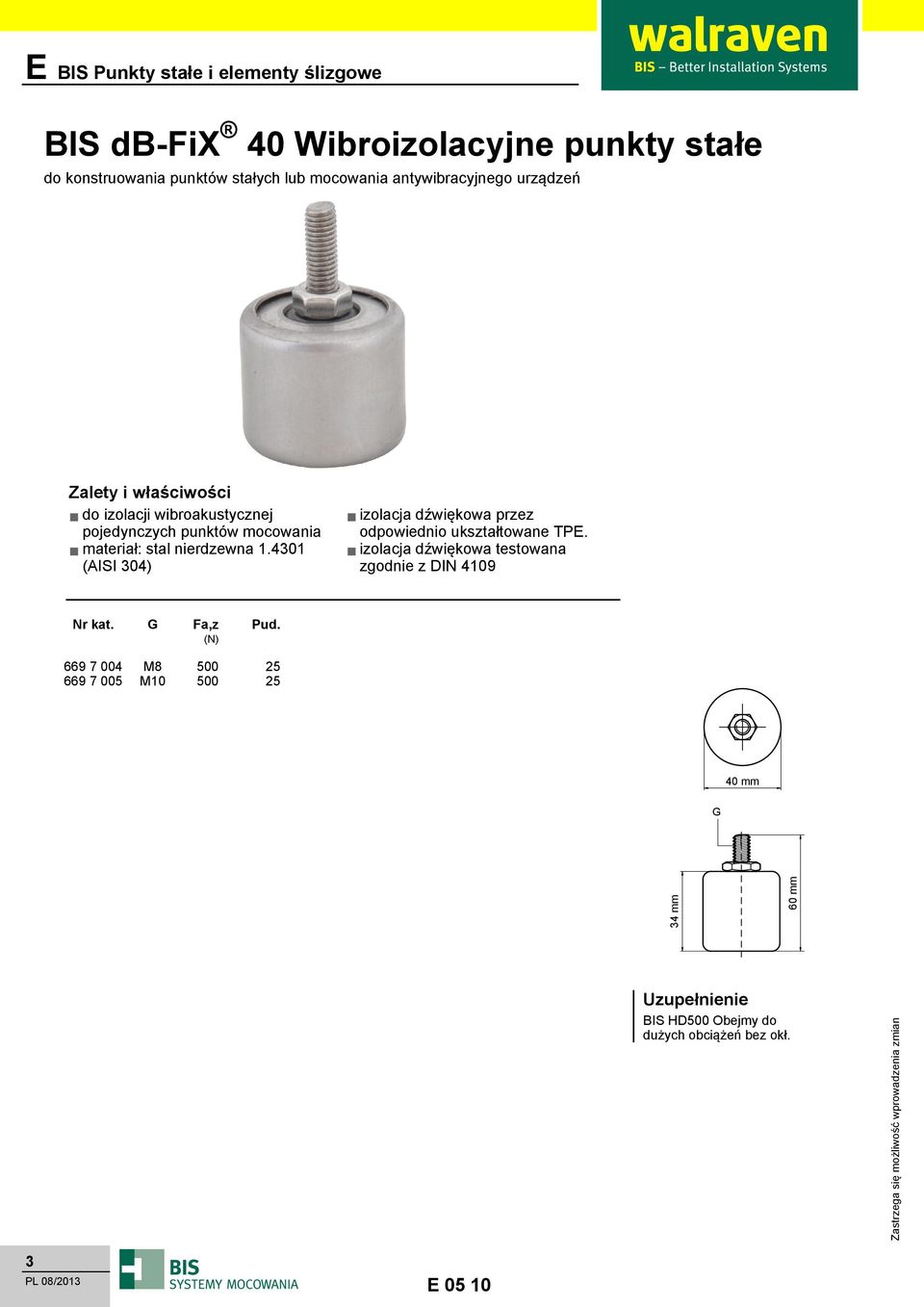

3 BIS db-fix 40 Wibroizolacyjne punkty stałe do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń do izolacji wibroakustycznej pojedynczych punktów mocowania nierdzewna (AISI 304) izolacja dźwiękowa przez odpowiednio ukształtowane TPE. izolacja dźwiękowa testowana zgodnie z DIN 4109 Nr kat. Pud. (N) M M mm 34 mm 60 mm Uzupełnienie BIS HD500 Obejmy do dużych obciążeń bez okł. 3 E 05 10

4 BIS Punkty stałe i elementy ślizgowe E BIS db-fix 80 Punkty stałe, el. podstawowy do konstruowania punktów stałych punkt stały z izolacją wibroakustyczną dla rur o średnicy do Ø 2" (obejma BIS HD500 Ø mm) bardzo stabilne izolacja dźwiękowa przez odpowiednio ukształtowane TPE. izolacja dźwiękowa testowana zgodnie z DIN 4109 Nr kat. Pud. (N) (N) M x 10,5 mm 250 mm 100 mm 30 mm 3 mm 290 mm 68 mm Zamiennik BIS db-fix 200 Punkty stałe, el. podstawowy Uzupełnienie BIS HD500 Obejmy do dużych obciążeń bez okł. BIS db-fix 80 / 200 Zestaw montażowe BIS RapidStrut Systemy szyn montażowych 6 7 E

5 BIS db-fix 200 Punkty stałe, el. podstawowy do konstruowania punktów stałych punkt stały z izolacją wibroakustyczną dla rur o średnicy do Ø 8" (obejma BIS HD500 Ø mm) bardzo stabilne izolacja dźwiękowa przez odpowiednio ukształtowane TPE. izolacja dźwiękowa testowana zgodnie z DIN 4109 Nr kat. Pud. (N) (N) M x 12,5 mm 325 mm 145,5 mm 50 mm 4 mm 375 mm 77,5 mm Uzupełnienie BIS HD500 Obejmy do dużych obciążeń bez okł. BIS db-fix 80 / 200 Elementy dystansowe BIS db-fix 80 / 200 Zestaw montażowe BIS RapidStrut Systemy szyn montażowych E 05 25

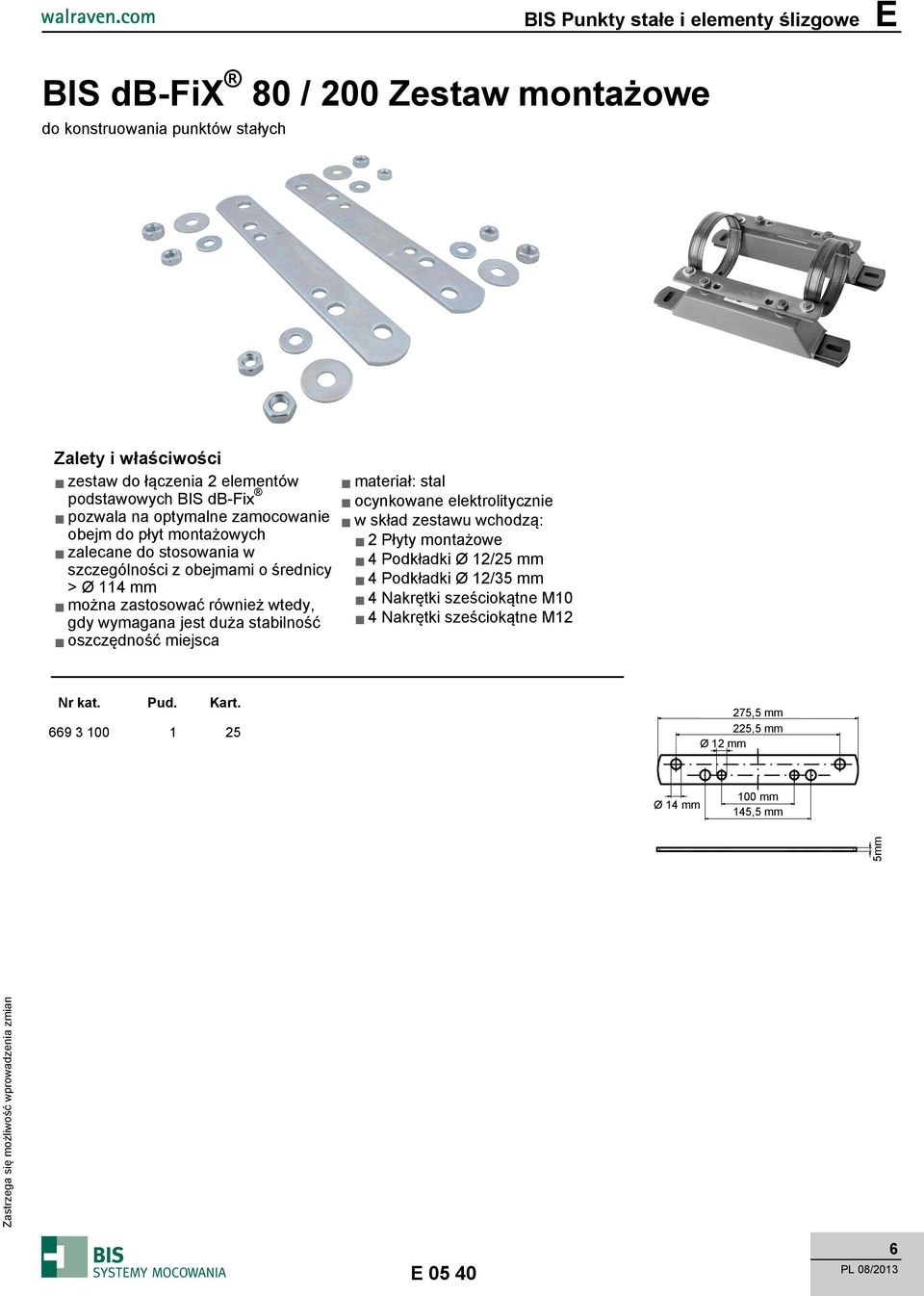

6 BIS Punkty stałe i elementy ślizgowe E BIS db-fix 80 / 200 Zestaw montażowe do konstruowania punktów stałych zestaw do łączenia 2 elementów podstawowych BIS db-fix pozwala na optymalne zamocowanie obejm do płyt montażowych zalecane do stosowania w szczególności z obejmami o średnicy > Ø 114 mm można zastosować również wtedy, gdy wymagana jest duża stabilność oszczędność miejsca w skład zestawu wchodzą: 2 Płyty montażowe 4 Podkładki Ø 12/25 mm 4 Podkładki Ø 12/35 mm 4 Nakrętki sześciokątne M10 4 Nakrętki sześciokątne M12 Nr kat. Pud. Kart ,5 mm 225,5 mm Ø 12 mm Ø 14 mm 100 mm 145,5 mm 5mm E

7 BIS db-fix 80 / 200 Elementy dystansowe do konstruowania punktów stałych do montażu punktów stałych BIS db- FiX odsuniętych od ściany lub sufitu Nr kat : 4 Łączniki punktu stałego 2 Kątowniki punktu stałego 1 Płyta podstawowa 1 Płyta czołowa 1" 2 Nakrętki sześciokątne M10 8 Nakrętek sześciokątnych M12 2 Śruby z łbem sześciokątnym Nr kat : 4 Łączniki punktu stałego 2 Kątowniki punktu stałego 1 Płyta podstawowa 1 Płyta czołowa 1" 2 Nakrętki sześciokątne M12 2 Nakrętki sześciokątne M16 2 Śruby z łbem sześciokątnym Nr kat. Do Pud db-fix db-fix E 05 45

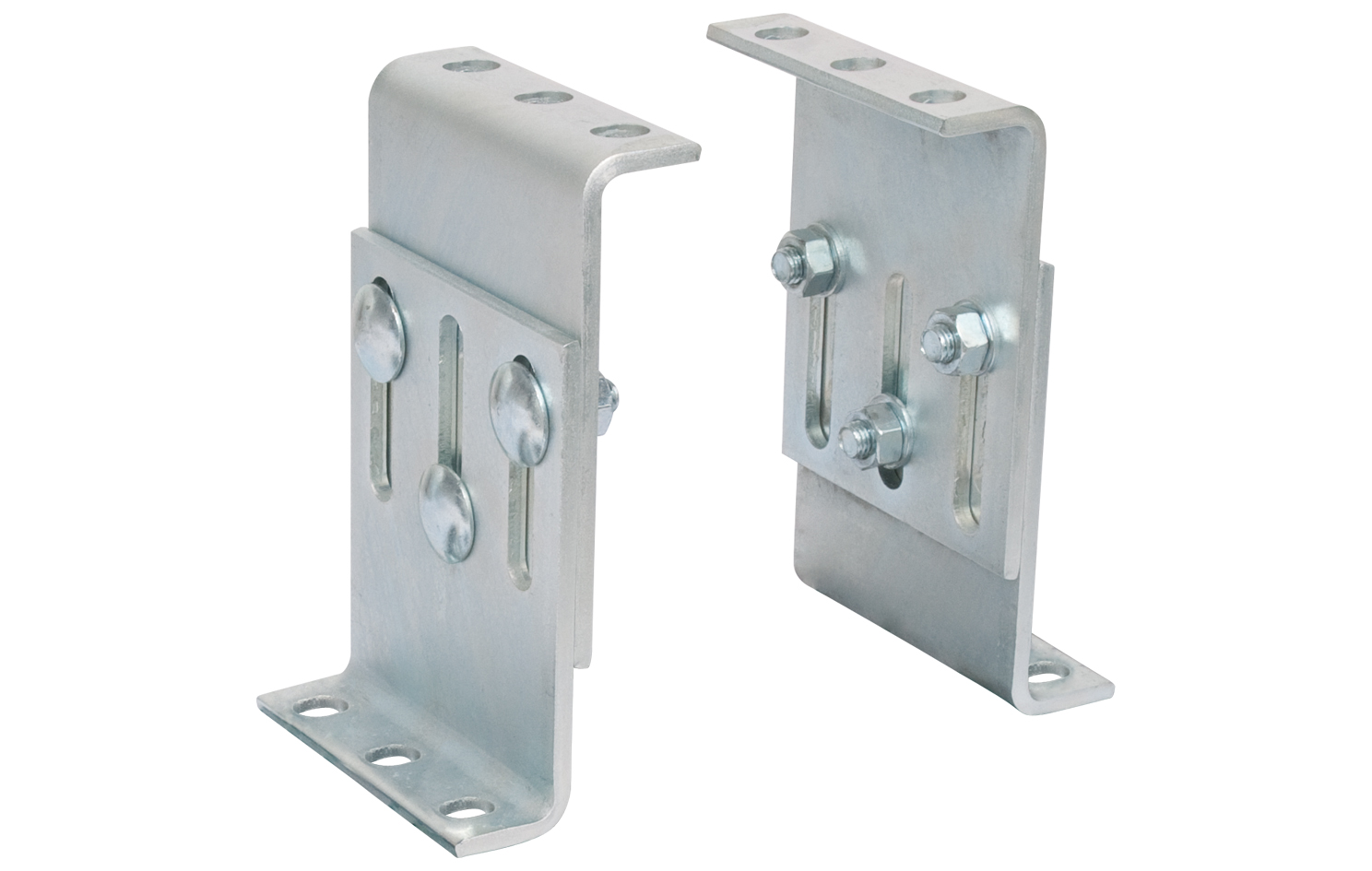

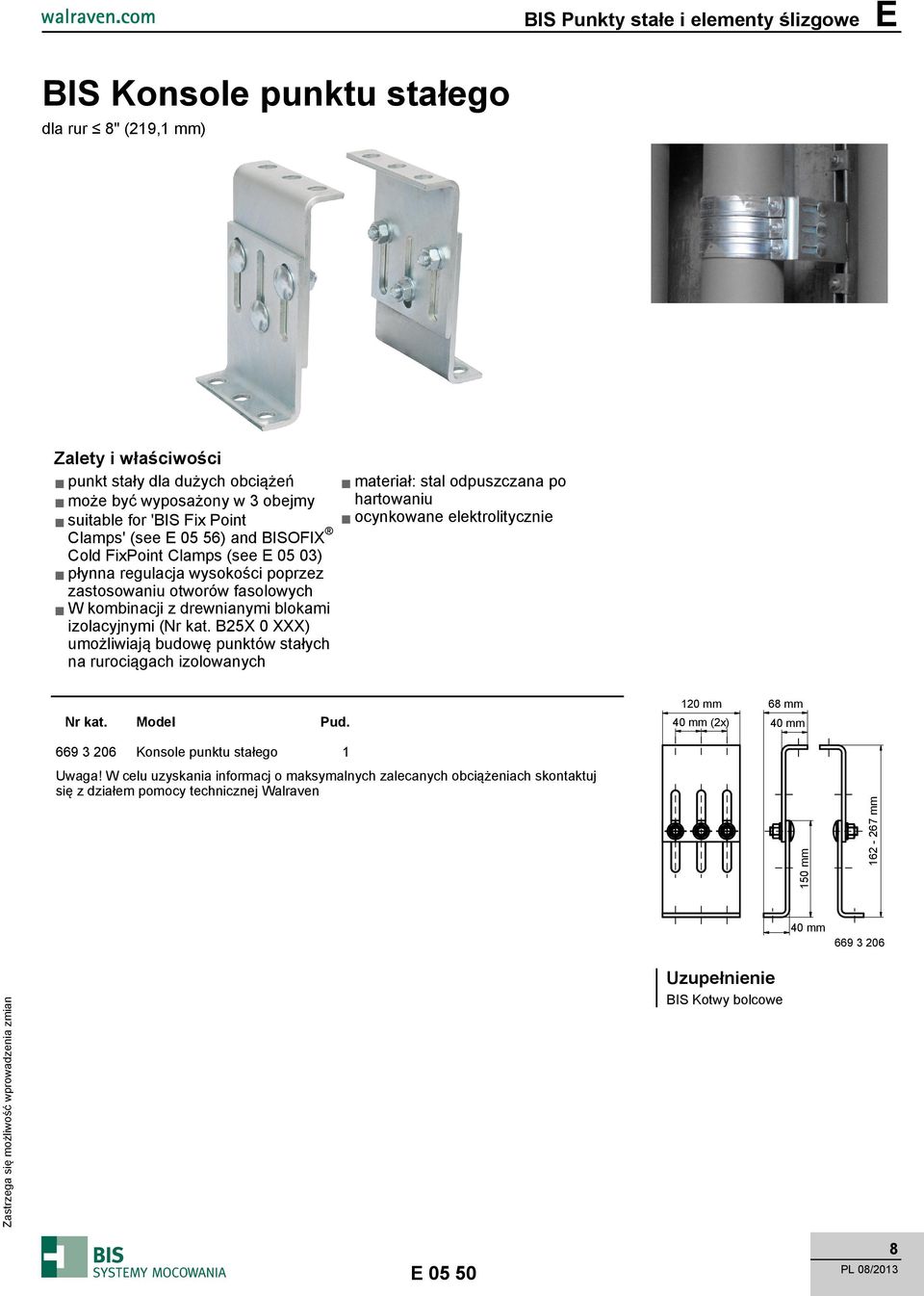

8 BIS Punkty stałe i elementy ślizgowe E BIS Konsole punktu stałego dla rur 8" (219,1 mm) punkt stały dla dużych obciążeń może być wyposażony w 3 obejmy suitable for 'BIS Fix Point odpuszczana po hartowaniu Clamps' (see E 05 56) and BISOFIX Cold FixPoint Clamps (see E 05 03) płynna regulacja wysokości poprzez zastosowaniu otworów fasolowych W kombinacji z drewnianymi blokami izolacyjnymi (Nr kat. B25X 0 XXX) umożliwiają budowę punktów stałych na rurociągach izolowanych Model Konsole punktu stałego Pud. 120 mm 68 mm 40 mm (2x) 40 mm mm Uwaga! W celu uzyskania informacj o maksymalnych zalecanych obciążeniach skontaktuj się z działem pomocy technicznej Walraven mm Nr kat. 40 mm Uzupełnienie BIS Kotwy bolcowe 8 E 05 50

9 BIS Konsole punktu stałego masywne dla rur 10" (273,0 mm) punkt stały dla dużych obciążeń może być wyposażony w 2 obejmy suitable for 'BIS Fix Point Clamps' (see E 05 56) and BISOFIX Cold FixPoint Clamps (see E 05 03) płynna regulacja wysokości poprzez zastosowaniu otworów fasolowych W kombinacji z drewnianymi blokami izolacyjnymi (Nr kat. B25X 0 XXX) umożliwiają budowę punktów stałych na rurociągach izolowanych odpuszczana po hartowaniu Nr kat. Model Pud Konsole punktu stałego masywne Uwaga! W celu uzyskania informacj o maksymalnych zalecanych obciążeniach skontaktuj się z działem pomocy technicznej Walraven mm 170 mm 47 mm 45 mm (2x) 260 mm mm 90 mm Uzupełnienie BIS Kotwy bolcowe 9 E 05 55

10 BIS Punkty stałe i elementy ślizgowe E BIS Kątowniki 45º do odciągów do tworzenia odciągów stabilizujących konstrukcje z szyn montażowych oraz punkty stałe M10 - M12 także do wzmocnienia konstrukcji z konsol ściennych odpuszczana po hartowaniu Nr kat. R Pud M10 - M x 6 mm R 40 mm Ø 18 mm 18 mm 42 mm 18 mm Ø 13 mm Ø 8 mm 42 mm E

11 BIS Cu-FiX Punkty stałe dla rur z miedzi do konstruowania punktów stałych na rurach miedzianych Ø mm posiadają izolację wibroakustyczną odporność temperaturowa do +120 C okładzina izolująca dźwięk, EPDM w kolorze brunatno czerwonym izolacja dźwiękowa testowana zgodnie z DIN 4109 w skład zestawu wchodzą: 2 Obejmy BISMAT 2000 (mocowanie) 1 Obejma BIS Bifix 1301 (prowadząca) zobacz także: zalety i właściwości BISMAT 2000 oraz BIS Bifix 1301 Nr kat. D B H h Pud. (mm) (mm) (mm) (mm) (N) (N) M M M M M M M mm B H h D M6 11 E 05 65

12 BIS Punkty stałe i elementy ślizgowe E BIS Śruby wahadłowe do odchylania punktów mocowania zalecane dla rur: stalowych o średnicach do DN 50, z tworzyw sztucznych o średnicach do Ø 100 do mocowania w nakrętce ślizgowej lub obejmie posiadają otwór umożliwiający kontrolę głębokości wkręcania trzpienia (uwaga: wkręcenie trzpienia do końca blokuje możliwość przechyłu) możliwość regulacji wysokości podwieszenia przez wkręcanie (patrz LU) L Lm1 LU 2 SW2 SW XXX Nr kat. L LU 1 2 Lm1 SW1 SW2 Pud. Kart. (mm) (mm) (mm) (mm) (N) mm 7 M8 M mm 7 M10 M mm 7 M10 M mm 32 M8 M mm 32 M10 M mm - M12/M M12 45 mm 10 mm 22 mm Ø4 mm 57 mm L Uwaga! W przypadku rur o dużej rozszerzalności temperaturowej powinna być zastosowana dodatkowa śruba wahadłowa (zobacz na rysunku). W takim przypadku należy uwzględnić zmianę długości elementu mocującego (zwiększenie odległości pomiędzy rurą a stropem). M12 24 mm Zamiennik BIS RapidRail Śruby młotkowe wahadłowe Uzupełnienie BIS Materiały mocujące E

13 BIS Wieszaki przesuwne do odchylania punktów mocowania z możliwością przesuwu 35 mm 35 mm dla mocowań wymagających umożliwienia pracy osiowej rur specjalnie rekomendowane dla rur z tworzyw sztucznych mm Nr kat. Model Pud. (N) 93 mm kierunkowy kierunkowy mm M mm 50 mm M8 110 mm Zamiennik BIS Uchwyty przesuwne E 10 10

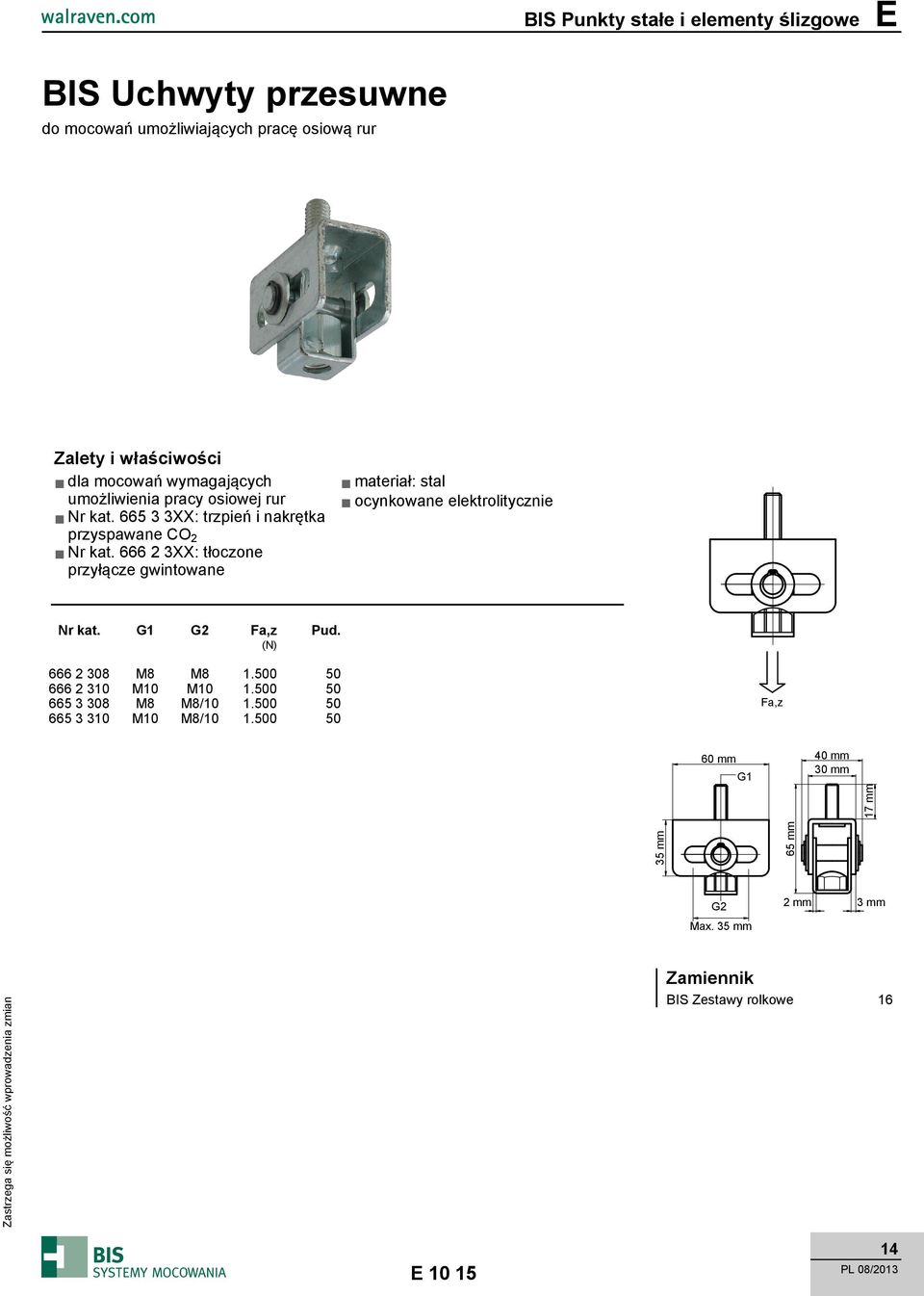

14 BIS Punkty stałe i elementy ślizgowe E BIS Uchwyty przesuwne do mocowań umożliwiających pracę osiową rur dla mocowań wymagających umożliwienia pracy osiowej rur Nr kat XX: trzpień i nakrętka przyspawane CO 2 Nr kat XX: tłoczone przyłącze gwintowane Nr kat. 1 2 Pud. (N) M8 M M10 M M8 M8/ M10 M8/ mm 40 mm 30 mm 1 17 mm 35 mm 65 mm 2 2 mm 3 mm Max. 35 mm Zamiennik BIS Zestawy rolkowe 16 E

15 BIS Zestawy rolkowe do mocowań umożliwiających pracę rur dla mocowań wymagających umożliwienia pracy osiowej rur otwory (fasolkowe) montażowe są przestawione względem siebie o 90 w celu ułatwienia montażu friction coefficient: µ 0 = 0,18 - µ = 0,14 odporność temperaturowa do +120 C materiał: części metalowe wykonane ze stali; części plastikowe wykonane z PA (poliamid) 130 mm 96 mm Nr kat. Model SL Pud. (mm) (N) Pojedynczy M8/10 max Pojedynczy M10/12 max Pojedynczy M16 max x 11 mm 31 mm 4 mm SL 200 mm Zamiennik BIS Uchwyty ślizgowe (F) E 10 20

16 BIS Punkty stałe i elementy ślizgowe E BIS Uchwyty ślizgowe (F) do mocowań umożliwiających pracę rur SL dla mocowań wymagających umożliwienia pracy osiowej rur mocowanie ścienne z prowadnicą wykonaną z PTFE (Teflon ); stabilny element ślizgowy przesuwa się z minimalnym oporem wewnątrz prowadnicy otwory gwintowane w części ruchomej posiadają podwójny gwint Nr kat. Typ d1 SL Pud. (mm) (mm) (N) F1 M8/10 Ø 13 max F2 M10/12 Ø 13 max F3 Ø 13,0 mm 23 x 13 max mm 3 mm 160 mm 120 mm d1 46 mm 135 mm 255 mm 200 mm d1 35 mm X 105 mm 40 mm 5 mm 155 mm 90 mm E

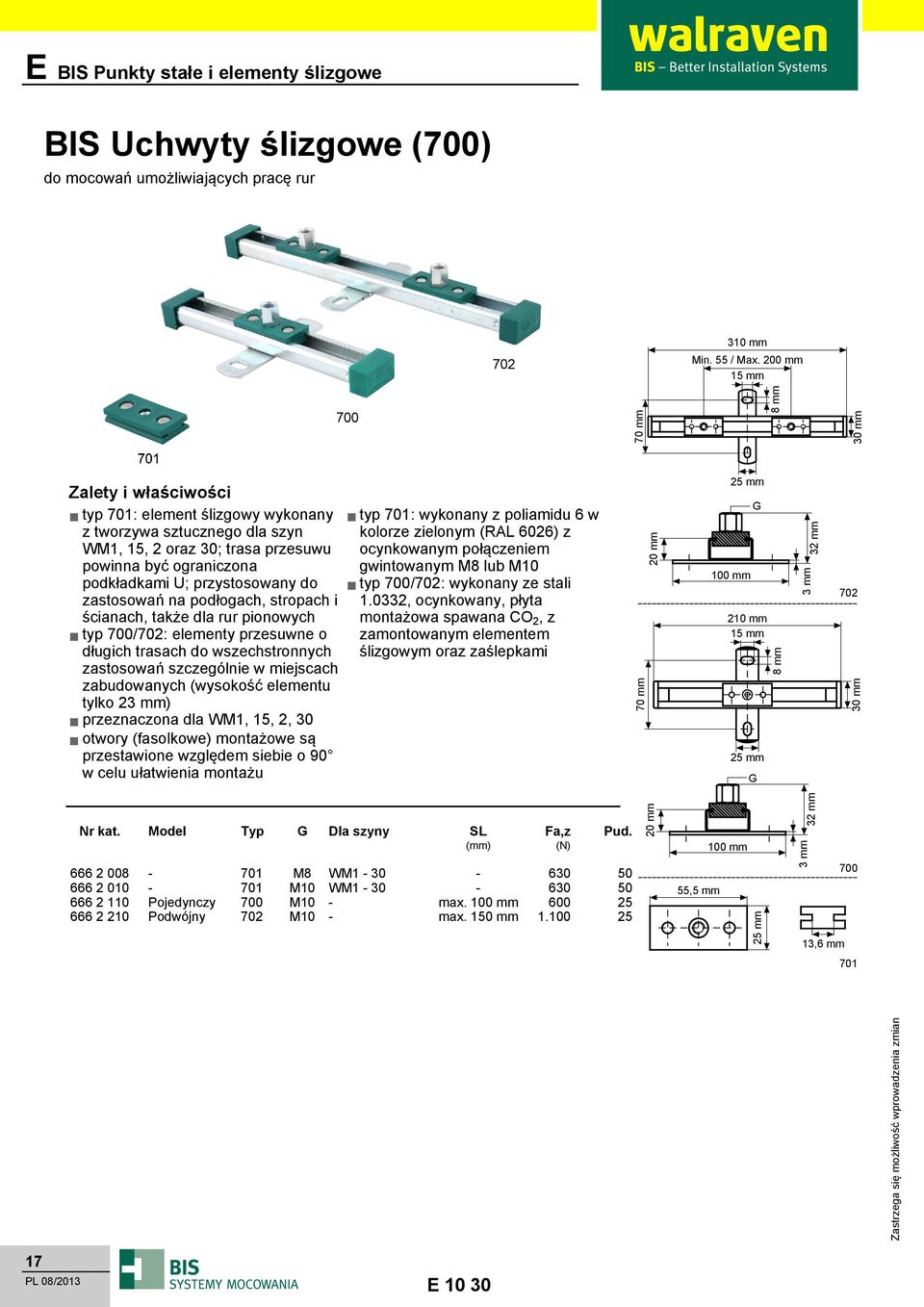

17 BIS Uchwyty ślizgowe (700) do mocowań umożliwiających pracę rur 310 mm Min. 55 / Max. 200 mm 15 mm 70 mm 8 mm 30 mm typ 701: element ślizgowy wykonany z tworzywa sztucznego dla szyn WM1, 15, 2 oraz 30; trasa przesuwu powinna być ograniczona podkładkami U; przystosowany do zastosowań na podłogach, stropach i ścianach, także dla rur pionowych typ 700/702: elementy przesuwne o długich trasach do wszechstronnych zastosowań szczególnie w miejscach zabudowanych (wysokość elementu tylko 23 mm) przeznaczona dla WM1, 15, 2, 30 otwory (fasolkowe) montażowe są przestawione względem siebie o 90 w celu ułatwienia montażu typ 701: wykonany z poliamidu 6 w kolorze zielonym (RAL 6026) z ocynkowanym połączeniem gwintowanym M8 lub M10 typ 700/702: wykonany ze stali , ocynkowany, płyta montażowa spawana CO 2, z zamontowanym elementem ślizgowym oraz zaślepkami 70 mm 20 mm 25 mm 100 mm 210 mm 15 mm 25 mm 8 mm 32 mm 3 mm mm Nr kat. Model Typ Dla szyny SL Pud. (mm) (N) M8 WM M10 WM Pojedynczy 700 M10 - max. 100 mm Podwójny 702 M10 - max. 150 mm mm 55,5 mm 100 mm 25 mm 3 mm 32 mm 13,6 mm E 10 30
