1 PROJEKT WYKONAWCZY branża elektryczna 1 Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa Wrocław System Zarządzania Jakością ISO 9001 Jednostka projektowa: TARCOPOL Sp. z o.o. Oddział Wrocław TPM Consulting ul. Stanisławowska 27, Wrocław tel :(71) ; fax: (71) tpm@tpm-consulting.com.pl Obiekt budowlany: Zamierzenie budowlane: Remont mostu Jagiellońskiego Południowego Starego nad kanałem powodziowym rzeki Odry w ciągu Adres: Województwo dolnośląskie, powiat Wrocław, gmina Wrocław, Wrocław Zacisze, Obręb 0007 Zacisze Numer działek objętych inwestycją: 7-AM27, 9-AM22, 75-AM4, 1/2-AM3, 2/1-AM3, 2/2-AM3, 74/2-AM4 Nazwa opracowania: PROJEKT WYKONAWCZY Branża: ELEKTRYCZNA Dział robót: Roboty budowlane Grupa robót Przygotowanie terenu pod budowę Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty wykończeniowe Wynajem maszyn i urządzeń dla prowadzenia robót budowlanych wodnych i lądowych oraz operatora sprzętu Nr archiwalny: Stadium: Data: TPM 111/(TP-35/2013) PROJEKT WYKONAWCZY STANOWISKO IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS PROJEKTANT (główny projektant) PROJEKTANT (branża elektryczna) SPRAWDZAJĄCY (branża energetyczna) mgr inż. Ryszard Wodyński inż. Paweł Bielecki mgr inż. Julian Gałecki 136/DOŚ/03 Specjalność mostowa 111/DOŚ/08 Spec. instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych 46/76/Wwm Spec. instalacyjno inżynieryjna w zakresie instalacji elektrycznych

2 PROJEKT WYKONAWCZY branża elektryczna 2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA PROJEKTOWANE ZAGOSPODAROWANIE TERENU WARUNKI WYKONANIA ROBÓT BUDOWLANYCH W ZAKRESIE SIECI ELEKTRYCZNYCH OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM BILANS MOCY INFORMACJA DOTYCZĄCA BIOZ CZYSZCZENIE KONSTRUKCJI STALOWEJ ZABEZPIECZENIE ANTYKOROZYJNE RYSUNKI ZAŁĄCZNIKI WYKAZ RYSUNKÓW Rys. nr 1 : Projekt zagospodarowania terenu Rys. nr 2 : Schemat zasilania Rys. nr 3 Sposób montażu opraw na konstrukcji mostu WYKAZ ZAŁĄCZNIKÓW Pismo z TAURON Dystrybucja, tj. warunki przyłączenia nr UST51O/JK /13 z dnia r., Pismo z TAURON Dystrybucja UST51O/JK /13 z dnia r. zatwierdzającego wykonany projekt oświetlenia mostu Jagiellońskiego. Pismo od Koordynatora projektu plastycznego wystroju miasta, Departamentu Architektury i Rozwoju UMW - WAB-AA BU z dnia r., Pismo od Koordynatora projektu plastycznego wystroju miasta, Departamentu Architektury i Rozwoju UMW - WAB-AA BU z dnia r., Pismo od Miejskiego Konserwatora Zabytków Miejskiego Departamentu Architektury i Rozwoju - UMW MZK.IZN KZ z dnia 02 sierpnia 2013 r., Pismo od Miejskiego Konserwatora Zabytków Miejskiego Departamentu Architektury i Rozwoju - UMW MZK.IZN KZ z dnia 11 października 2013 r., Pismo ZDIUM - TRP ES z dnia 05 sierpnia 2013 r. dane koordynacyjne dla przebudowy oświetlenia drogowego w ramach remontu mostu Jagiellońskiego Południowego starego, Pismo ZDIUM - TRP ES z dnia r. zatwierdzającego wykonany projekt oświetlenia mostu Jagiellońskiego. Katalog FIRIO+FLO, Karta produktu ROSA, Katalog NEOS, Obliczenia oświetlenia. Opinia ZUDP nr 5433/2013 uzgodnienia dokumentacji projektowej wraz z załącznikiem mapowym.

3 PROJEKT WYKONAWCZY branża elektryczna 3 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt przebudowy oświetlenia drogowego przy ul. Kochanowskiego we Wrocławiu w ramach zamierzenia budowlanego: "Remont mostu Jagiellońskiego Południowego starego nad kanałem powodziowym rzeki Odry w ciągu ul. Kochanowskiego we Wrocławiu". 2. PODSTAWA OPRACOWANIA Projekt wykonano w oparciu o: Pismo z TAURON Dystrybucja, tj. warunki przyłączenia nr UST51O/JK /13 z dnia r., Pismo z TAURON Dystrybucja UST51O/JK /13 z dnia r. zatwierdzającego wykonany projekt oświetlenia mostu Jagiellońskiego. Pismo od Koordynatora projektu plastycznego wystroju miasta, Departamentu Architektury i Rozwoju UMW - WAB-AA BU z dnia r., Pismo od Koordynatora projektu plastycznego wystroju miasta, Departamentu Architektury i Rozwoju UMW - WAB-AA BU z dnia r., Pismo od Miejskiego Konserwatora Zabytków Miejskiego Departamentu Architektury i Rozwoju - UMW MZK.IZN KZ z dnia 02 sierpnia 2013 r., Pismo od Miejskiego Konserwatora Zabytków Miejskiego Departamentu Architektury i Rozwoju - UMW MZK.IZN KZ z dnia 11 października 2013 r., Pismo ZDIUM - TRP ES z dnia 05 sierpnia 2013 r. dane koordynacyjne dla przebudowy oświetlenia drogowego w ramach remontu mostu Jagiellońskiego Południowego starego, Pismo ZDIUM - TRP ES z dnia r. zatwierdzającego wykonany projekt oświetlenia mostu Jagiellońskiego. Katalog FIRIO+FLO, Karta produktu ROSA, Katalog NEOS, Obliczenia oświetlenia. Opinia ZUDP nr 5433/2013 uzgodnienia dokumentacji projektowej wraz z załącznikiem mapowym. 3. ZAKRES OPRACOWANIA Zakres opracowania obejmuje wykonanie następujących robót: - konserwacja istniejących słupów wraz z wymianą skrzynek kablowych (4 szt.) - wymiana słupów oświetleniowych (2 szt.) - montaż opraw oświetleniowych na słupach - montaż opraw oświetleniowych na konstrukcji mostu (2 szt.) - ułożenie kabla YAKXs 4x35 mm2 i YKYżo 3x2,5 mm2

4 PROJEKT WYKONAWCZY branża elektryczna 4 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Konserwacja istniejących słupów wraz z wymianą skrzynek kablowych Istniejące słupy oświetleniowe typu STOR nr 103/382, nr 104/382, nr 105/382 pozostają bez zmian. W ramach prowadzonych robót słupy te należy oczyścić, położyć nową powłokę antykorozyjną a następnie powłokę malarską nawierzchniową odporną na trudne warunki pogodowe. Wymianie podlegają jedynie skrzynki kablowe zamocowane do tych słupów oraz tabliczki słupowe typu WINEL z zabezpieczeniami ceramicznymi z gwintem E-27 25A. Wymiana słupów oświetleniowych Słupy oświetleniowe nr 106/382 oraz 107/382 zlokalizowane na przyczółkach mostu należy wymienić na nowe słupy o kształcie stożkowym, bezszwowe typu SAL-10 prod. ROSA, dwuelementowe o śr. 176mm przy podstawie, z wysięgnikiem łukowym dwuramiennym typu WŁ 2/2,0/3,7/5 (długość wysięgu 2,0 m, kąt 90 ). Kolor anodowania słupa CI-63 (wzornik ROSA). Na słupach zamontować oprawy oświetleniowe FURYO 2 ze źródłem światła 100W HPS-T. Istniejący kabel oświetleniowy między słupami nr 106 i nr 107 należ zdemontować a w jego miejsce ułożyć nowy kabel YAKXs 4x35 mm2. Kabel na całej długości mostu układać w rurze ochronnej SRS 110 mm. Montaż opraw na konstrukcji mostu Dla poprawy oświetlenia jezdni na moście należy zamontować dwie oprawy NEOS 2 ze źródłem światła 70W HPS-T. Oprawy zamontować na łuku mostu w taki sposób aby nie wystawały poza krawędź chodnika. Oprawy należy montować na wysokości 6m, kąt nachylenia 5. Zasilanie tych opraw wykonać z wymienianych słupów nr 106 i nr 107 kablem YKYżo 3x2,5 mm2 układanym w rurze osłonowej SRS 75 mm. Na konstrukcji mostu kabel układać w rurze przeznaczonej do przestrzeni otwartej odpornej na promieniowanie UV np. BE 50. Uwagi ogólne W przypadku konieczności wyłączenia istniejącego oświetlenia na czas prac związanych z jego wyłączeniem należy wykonać takie połączenia, które umożliwią funkcjonowanie pozostałych urządzeń oświetleniowych oraz montaż oświetlenia zastępczego doświetlającego miejsca kolizyjne a w szczególności przejścia dla pieszych.

5 PROJEKT WYKONAWCZY branża elektryczna 5 Przebudowywane słupy należy zabezpieczyć powłoką antyplakatową i antygraffiti o wysokości do 2,5 m od nawierzchni terenu w technologii trwałego zabezpieczenia (np. "HLG System). Słupy należy oznakować numeracją uzgodnioną na etapie wykonawstwa, którą nanieść na wysokości 2,5m od poziomu gruntu od strony ulicy. Oświetlenie drogowe zasilane jest z istniejącej szafki oświetleniowej UO-382. Uziemienie słupów wykonać bednarką FeZn 4x25, którą ułożyć na dnie wykopu. 5. WARUNKI WYKONANIA ROBÓT BUDOWLANYCH W ZAKRESIE SIECI ELEKTRYCZNYCH Projektowany kabel oświetleniowy należy ułożyć zgodnie z normą N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Kabel należy układać w rowach wykonanych za pomocą sprzętu mechanicznego lub ręcznie w zależności od warunków terenowych i podziemnego uzbrojenia terenu, po uprzednim wytyczeniu ich tras przez służby geodezyjne. Układanie kabli powinno być wykonane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Ponadto przy układaniu powinny być zachowane środki ostrożności zapobiegające uszkodzeniu innych kabli lub urządzeń znajdujących się na trasie budowanej linii. Kabel układać w ziemi na głębokości 0,5 m na warstwie piasku o grubości 10 cm. Ułożony kabel zasypać warstwą piasku o grubości 10 cm. Trasę kabla oznakować folią kalandrową koloru niebieskiego układaną w połowie głębokości zakopania kabla. W przypadku, gdy nie mogą być zachowane najmniejsze dopuszczalne odległości pionowe na skrzyżowaniu i poziome przy zbliżeniu układanego kabla z innymi sieciami i urządzeniami podziemnymi należy go chronić rurą przepustową typu SRS-110. Dodatkowo na istniejące kable należy nałożyć dwudzielne przepusty ochronne typu A120 PS na długości co najmniej 50cm w obie strony od skrzyżowania. Ponadto kabel powinien być zaopatrzony na całej długości w trwałe, zamocowane na nim oznaczniki. Powinny one być rozmieszczone w odstępach nie większych niż 10m oraz w miejscach skrzyżowań i przy wejściach i wyjściach rur ochronnych. Na oznacznikach należy umieścić trwałe napisy identyfikujące kabel zawierające następujące informacje: - nazwę użytkownika - symbol i nr ewidencyjny kabla - typ, przekrój i ilość żył

6 PROJEKT WYKONAWCZY branża elektryczna 6 - napięcie znamionowe kabla - rok ułożenia Po zakończeniu robót należy sporządzić dokumentację powykonawczą oraz wykonać pomiary odbiorcze instalacji elektrycznej: - pomiary skuteczności ochrony przeciwporażeniowej - pomiary rezystancji izolacji kabli i przewodów - pomiary uziemienia 6. OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM Ochronę przed porażeniem prądem elektrycznym stanowić będzie samoczynne wyłączenie zasilania. 7. BILANS MOCY Zgodnie z warunkami przyłączenia nr UST51O/JK /13 z dnia r. przebudowywane oświetlenie drogowe zasilane będzie w ramach istniejącej mocy z istniejącego obwodu oświetleniowego wychodzącego z szafki oświetleniowej UO-382. Moc przyłączeniowa pozostanie bez zmian. 8. INFORMACJA DOTYCZĄCA BIOZ Podstawa opracowania Rozporządzenie Ministra Infrastruktury z dnia roku ( Dz. U. Nr 120, poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót obejmuje wykonanie oświetlenia drogowego: - konserwacja istniejących słupów wraz z wymianą skrzynek kablowych - wymiana słupów oświetleniowych - montaż opraw oświetleniowych na słupach - montaż opraw oświetleniowych na konstrukcji mostu - Istniejący kabel oświetleniowy między słupami nr 106 i nr 107 należ zdemontować a w jego miejsce ułożyć nowy kabel YAKXs 4x35 mm2 2. Wykaz istniejących obiektów budowlanych Istniejącymi obiektami budowlanym są linie kablowe nn i SN oraz droga.

7 PROJEKT WYKONAWCZY branża elektryczna 7 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi Linie kablowe nn i SN oraz droga. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania W trakcie wykonywania robót zachodzi niebezpieczeństwo porażenia prądem elektrycznym w obrębie istniejących linii kablowych. Zachodzi również niebezpieczeństwo upadku z wysokości powyżej 5m podczas montażu opraw oświetleniowych oraz zagrożenie ze strony ruchu komunikacyjnego na drodze. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - szkolenie pracowników w zakresie BHP, - zasady postępowania w przypadku wystąpienia zagrożenia, - aktualne zaświadczenia SEP, - badania lekarskie - praca na wysokości, 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Wszyscy pracownicy powinni posiadać kamizelki ostrzegawcze, kaski i odzież ochronną. Oznakować miejsce pracy. Sprawdzać stan techniczny narzędzi przed przystąpieniem do prac. Należy poinformować pracowników o sposobach udzielenia pierwszej pomocy w razie porażenia prądem elektrycznym. Należy zapewnić pracownikom łączność telefoniczną. Przy wykonywaniu robót nie występuje niebezpieczeństwo pożaru. Roboty są wykonywane na otwartej przestrzeni wobec tego nie występują trudności dotyczące ewakuacji. Dla przedmiotowej inwestycji, w świetle Rozporządzenia Ministra Infrastruktury z dnia roku ( Dz. U. Nr 120, poz. 1126) należy opracować plan bezpieczeństwa i ochrony zdrowia. 9. CZYSZCZENIE KONSTRUKCJI STALOWEJ Powierzchnie elementów stalowych przed aplikacją powłok malarskich należy odpowiednio przygotować. Wymagania odnośnie przygotowania powierzchni oraz technologia wykonania powłok malarskich wg aktualnej Aprobaty/Rekomendacji IBDiM. Zaleca się przygotowanie powierzchni w następujący sposób:

8 PROJEKT WYKONAWCZY branża elektryczna 8 konstrukcję umyć wodą z dodatkiem detergentu przed obróbką strumieniowo-ścierną np. piaskowanie, ze względu na możliwość występowania minii ołowiowej w istniejących powłokach podczas prowadzenia obróbki strumieniowo-ściernej należy zapobiec przedostawania się jej do środowiska naturalnego (odzyskiwać i utylizować), konstrukcję należy oczyścić strumieniowo-ściernie do stopnia Sa 2 ½. Obróbkę strumieniowo-ścierną należy wykonywać zgodnie z PN-EN ISO :2002, dokładnie oczyścić powierzchnie obrobione strumieniowo-ścierne z resztek materiału ściernego i pyłu. Czyszczenie należy przeprowadzić za pomocą odsysania lub odmuchiwania suchym i pozbawionym oleju strumieniem sprężonego powietrza, szczeliny (miejsca styków poszczególnych elementów) należy oczyścić i wypełnić masą uszczelniającą, jeżeli zajdzie taka potrzeba. 10. ZABEZPIECZENIE ANTYKOROZYJNE Wszystkie stalowe elementy, należy pokryć antykorozyjnym systemem malarskim. System malarski powinien być specjalnie zaprojektowany i dobrany do specyfiki obiektu (biorąc pod uwagę wiek i typ konstrukcji renowacja oraz warunki aplikacji) składającym się z co najmniej 3 powłok o grubości sumarycznej minimum 280µm zgodnie z normą PN-EN ISO :2007, dla środowiska C4 trwałość długa (H) powyżej 15 lat oraz powinien pochodzić od renomowanego producenta, który posiada odpowiednią liczbę referencji krajowych i zagranicznych, oraz aktualną Aprobatę Techniczną/Rekomendację IBDiM. Zabezpieczenie antykorozyjne elementów odkrytych konstrukcji stalowej projektuje się z zestawu farb epoksydowo-poliuretanowych. W skład systemu powinny wchodzić trzy warstwy powłok o łącznej grubości min. 280 µm: powłoka gruntująca dwuskładnikowa, dobrze zwilżająca i penetrująca podłoże, grubopowłokowa farba epoksydowa, utwardzana poliaminami. Dodatkowo pigmentowana aluminium o zawartości części stałych 80% obj. Warstwa 1x 130µm. powłoka międzywarstwa dwuskładnikowa, dobrze zwilżająca i penetrująca podłoże, grubopowłokowa farba epoksydowa, utwardzana poliaminami. O zawartości części stałych 80% obj. Warstwa 1x100µm. powłoka nawierzchniowa dwuskładnikowa, grubopowłokowa, elastyczna farba poliuretanowa, dobrze zachowująca kolor i połysk. Do stosowania podczas renowacji. Zawartość części stałych 64% obj. Wykończenie błyszczące, dostępność kolorów wg RAL. Warstwa 1x50µm.

9 PROJEKT WYKONAWCZY branża elektryczna 9 Zabezpieczenie antykorozyjne powierzchni elementów stalowych na styku z betonem, należy wykonać zestawem farb epoksydowych o grubości min. 280 µm, jak dla powierzchni odkrytych ale bez poliuretanowej powłoki nawierzchniowej. Zastosowane farby oprócz właściwości antykorozyjnych powinny charakteryzować się specyficznymi właściwościami (zwiększona zwilżalność, elastyczność), które pozwolą na lepsze zabezpieczenie i łatwiejszą aplikację, w szczególności w trudno dostępnych miejscach. Ze względu na warunki aplikacji i ochronę środowiska należy zastosować farby o niskiej zawartości Lotnych Związków Organicznych (VOC). Dla farb epoksydowych VOC nie powinno przekraczać 180 g/ltr, dla poliuretanowych 310 g/ltr. Nakładanie farb powinno być wykonane zgodnie z zalecanymi metodami aplikacji podanymi w Karcie Technicznej wyrobu malarskiego. Farby należy aplikować natryskiem hydrodynamicznym, a o ile karta dopuszcza w miejscach trudnodostępnych należy użyć pędzla lub wałka. Dla umożliwienia wizualnej kontroli jakości malowania poszczególne warstwy farb muszą różnić się kolorem od warstwy leżącej bezpośrednio pod warstwą nakładaną. Wierzchnia warstwa zgodnie z pismem Koordynatora wystroju plastycznego miasta Departament Architektury i Rozwoju Urzędu Miejskiego we Wrocławiu. Po wykonaniu powłok malarskich konstrukcję stalową do poziomu 2,5 m od poziomu jezdni należy pokryć powłoką antygraffiti i antyplakatową.

10 PROJEKT WYKONAWCZY branża elektryczna RYSUNKI Rys. nr 1 Rys. nr 2 Rys. nr 3 : Projekt zagospodarowania terenu : Schemat zasilania Sposób montażu opraw na konstrukcji mostu

11 PROJEKT WYKONAWCZY branża elektryczna 11

14 PROJEKT WYKONAWCZY branża elektryczna ZAŁĄCZNIKI 1. Pismo z TAURON Dystrybucja, tj. warunki przyłączenia nr UST51O/JK /13 z dnia r., 2. Pismo z TAURON Dystrybucja UST51O/JK /13 z dnia r. zatwierdzającego wykonany projekt oświetlenia mostu Jagiellońskiego. 3. Pismo od Koordynatora projektu plastycznego wystroju miasta, Departamentu Architektury i Rozwoju UMW - WAB-AA BU z dnia r., 4. Pismo od Koordynatora projektu plastycznego wystroju miasta, Departamentu Architektury i Rozwoju UMW - WAB-AA BU z dnia r., 5. Pismo od Miejskiego Konserwatora Zabytków Miejskiego Departamentu Architektury i Rozwoju - UMW MZK.IZN KZ z dnia 02 sierpnia 2013 r., 6. Pismo od Miejskiego Konserwatora Zabytków Miejskiego Departamentu Architektury i Rozwoju - UMW MZK.IZN KZ z dnia 11 października 2013 r., 7. Pismo ZDIUM - TRP ES z dnia 05 sierpnia 2013 r. dane koordynacyjne dla przebudowy oświetlenia drogowego w ramach remontu mostu Jagiellońskiego Południowego starego, 8. Pismo ZDIUM - TRP ES z dnia r. zatwierdzającego wykonany projekt oświetlenia mostu Jagiellońskiego. 9. Katalog FIRIO+FLO, 10. Karta produktu ROSA, 11. Katalog NEOS, 12. Obliczenia oświetlenia. 13. Opinia ZUDP nr 5433/2013 uzgodnienia dokumentacji projektowej wraz z załącznikiem mapowym.

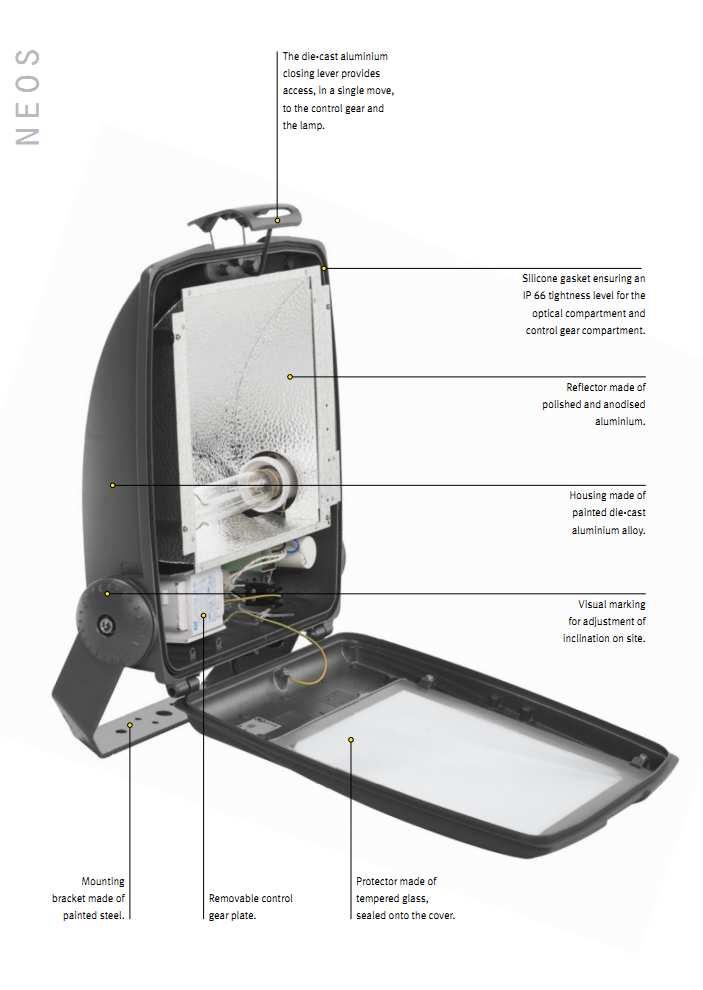

38 PROJEKT WYKONAWCZY branża elektryczna 38 OBLICZENIA OŚWIETLENIA

48 Inwestor: Jednostka projektowa: Zarząd Dróg i Utrzymania Miasta ul. Długa Wrocław Zamierzenie budowlane: Remont mostu Jagiellońskiego Południowego starego nad kanałem powodziowym rzeki Odry w ciągu ul. Kochanowskiego we Wrocławiu Obiekt budowlany: Most Jagielloński Południowy stary nad kanałem powodziowym rzeki Odry w ciągu ul. Kochanowskiego we Wrocławiu Adres: województwo dolnośląskie, powiat Wrocław, gmina Wrocław, działki nr: 7-AM27, 9-AM22, 75-AM4, 74/2-AM4 Tytuł rysunku: Projekt zagospodarowania terenu Branża: elektryczna Stanowisko: Imię i nazwisko Uprawnienia Podpis PROJEKTANT (główny projektant) mgr inż. Ryszard Wodyński Specjalność mostowa 136/DOŚ/03 PROJEKTANT (branża elektryczna) SPRAWDZAJACY (branża elektryczna) Nr archiwalny: TPM-111/TP-035/2013 inż. Paweł Bielecki mgr inż. Julian Gałecki Data: Stadium: Projekt wykonawczy 111/DOŚ/08 Spec. instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych 46/76/Wwm Spec. instalacyjno inżynieryjna w zakresie instalacji elektrycznych Skala: 1:500 Nr rys.-ark.: 01

49 6A 6A 6A 6A 6A 6A 6A 6A 6A 6A 6A 6A Inwestor: Jednostka projektowa: Zarząd Dróg i Utrzymania Miasta ul. Długa Wrocław 6A Zamierzenie budowlane: Remont mostu Jagiellońskiego Południowego starego nad kanałem powodziowym rzeki Odry w ciągu ul. Kochanowskiego we Wrocławiu 6A 6A Obiekt budowlany: Most Jagielloński Południowy stary nad kanałem powodziowym rzeki Odry w ciągu ul. Kochanowskiego we Wrocławiu Adres: województwo dolnośląskie, powiat Wrocław, gmina Wrocław, działki nr: 7-AM27, 9-AM22, 75-AM4, 74/2-AM4 Tytuł rysunku: Schemat zasilania Branża: elektryczna Stanowisko: PROJEKTANT (główny projektant) PROJEKTANT (branża elektryczna ) SPRAWDZAJACY (branża elektryczna) Nr archiwalny: TPM-111/TP-035/2013 Imię i nazwisko mgr inż. Ryszard Wodyński inż. Paweł Bielecki mgr inż. Julian Gałecki Data: Stadium: Projekt wykonawczy Uprawnienia Specjalność mostowa 136/DOŚ/03 111/DOŚ/08 Spec. instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych 46/76/Wwm Spec. instalacyjno inżynieryjna w zakresie instalacji elektrycznych Skala: 1:500 Podpis Nr rys.-ark.: 02
