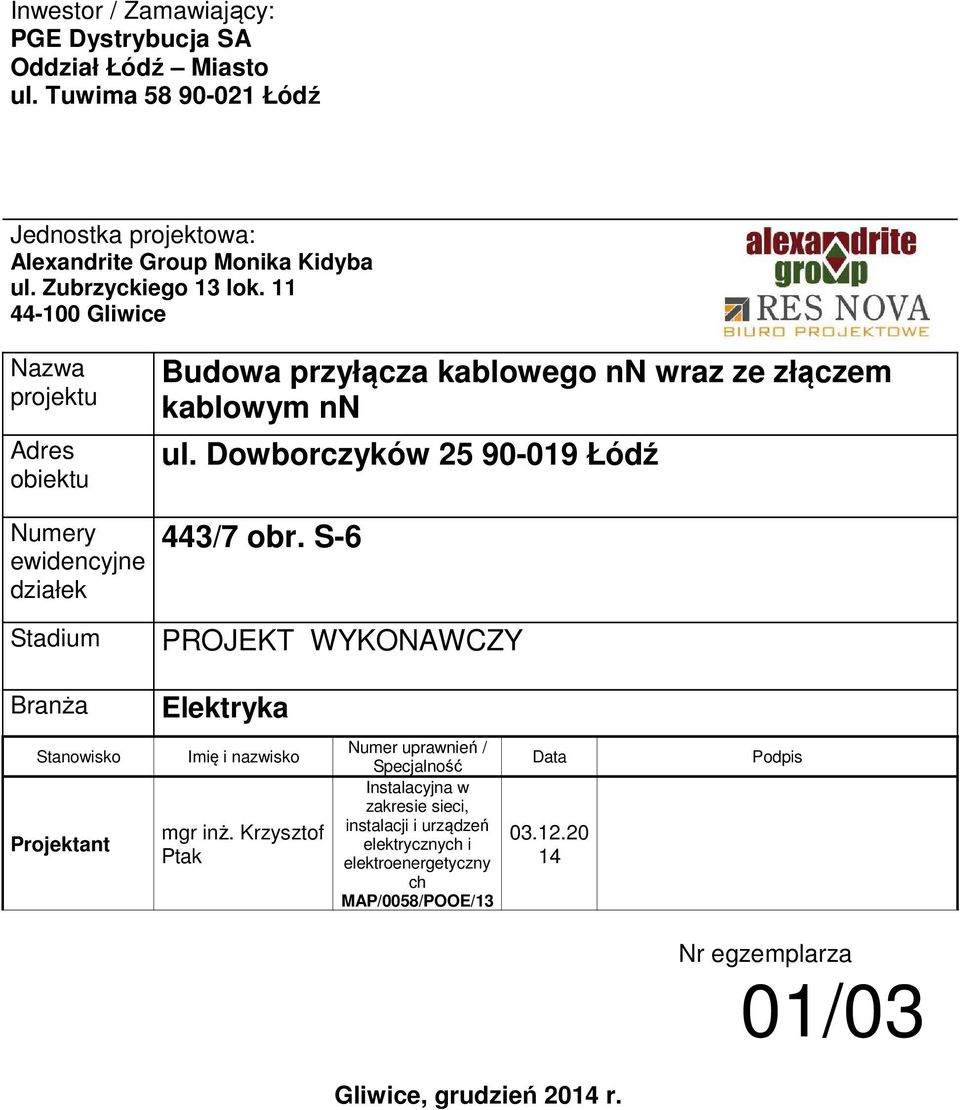

1 Inwestor / Zamawiający: PGE Dystrybucja SA Oddział Łódź Miasto ul. Tuwima Łódź Jednostka projektowa: Alexandrite Group Monika Kidyba ul. Zubrzyckiego 13 lok Gliwice Nazwa projektu Adres obiektu Numery ewidencyjne działek Stadium Budowa przyłącza kablowego nn wraz ze złączem kablowym nn ul. Dowborczyków Łódź 443/7 obr. S-6 PROJEKT WYKONAWCZY Branża Elektryka Stanowisko Projektant Imię i nazwisko mgr inż. Krzysztof Ptak Numer uprawnień / Specjalność Instalacyjna w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetyczny ch MAP/0058/POOE/13 Data Podpis Nr egzemplarza 01/03 Gliwice, grudzień 2014 r.

Dowborczyków 25 90-019 Łódź 443/7 obr. S-6 PROJEKT WYKONAWCZY Branża Elektryka Stanowisko Projektant Imię i nazwisko mgr inż.

2 Oświadczenie o wprowadzeniu uwag Niniejszym oświadczam iż do projektu zostały wprowadzone uwagi Wydziału Zarządzania Majątkiem Sieciowym, Dział Sieciowy Łódź zawarte w piśmie nr L.dz. RZ/Z1/TK/p.25995/w.27535/2014 Gliwice mgr inż. Krzysztof Ptak

Majątkiem Sieciowym, Dział Sieciowy Łódź zawarte w piśmie nr L.

3 1. Dane Podstawowe Inwestor: PGE Dystrybucja SA Oddział Łódź Miasto Łódź ul. Tuwima 58 Adres Budowy: ul. Dowborczyków Łódź, działka nr 443/7 obręb S-6 2. Przedmiot i zakres inwestycji, projektu: Budowa przyłącza kablowego nn wraz ze złączem nn budowa przyłącza kablowego od projektowanej poza zakresem niniejszego opracowania stacji SN/nN (decyzja o pozwoleniu na budowę nr DAR-UA-V ) do projektowanego złącza nn z pomiarem półpośrednim ułożenie nowej linii kablowej typu YAKXS 4x240 o długości trasy 7m przywrócenie terenu do stanu istniejącego 3. Opis stanu istniejącego zagospodarowania terenu: Na terenie posesji Dowborczyków 25 znajduje się stacja SN/nN, która będzie zastąpiona nowoprojektowaną stacją SN/nN (poza zakresem niniejszego opracowania) wraz ze złączem nn z pomiarem półpośrednim. 4. Opis stanu projektowanego zagospodarowania terenu: Zgodnie z wydanymi warunkami przyłączenia nr oraz aneksem nr 1 do nich należy z projektowanej stacji SN/nN wyprowadzić dodatkowy obwód zasilający projektowane złącze nn dla mocy przyłączeniowej 80kW. W zakresie projektowanego zagospodarowania terenu będzie budowa drugiego złącza kablowego nn z pomiarem półpośrednim obok projektowanego złącza nn (poza zakresem niniejszego opracowania). Projektowane złącze zasilane będzie z rozdzielni nn znajdującej się w stacji SN/nN linią kablową nn typu YAKXS 4x Temat i zakres opracowania: Tematem niniejszego opracowania jest projekt wykonawczy budowy przyłącza nn w Łodzi od projektowanej stacji SN/nN (poza zakresem opracowania) do projektowanego złącza nn z pomiarem półpośrednim. 6. Linia kablowa: Z rozdzielni nn projektowanej stacji SN/nN należy wyprowadzić linię kablową typu YAKXS 4x240 o długości trasy 7m (całkowita długość kabla 19m) do projektowanego złącza nn typu ZK-2+PP przy budynku stacji. Kabel układać zgodnie z PN-76/E i N SEP E 004. Plan trasy kablowej podano na rysunku E1 Projekt Zagospodarowania Terenu. 7. Złącze kablowe: Projektowane złącze kablowe wolnostojące na prefabrykowanym fundamencie wykonane z tworzywa termoutwardzalnego odporne na uszkodzenia mechaniczne (IK10). Schemat złącza podano na rysunkach. Oporność uziemienia do 30 Ohm. Uziom należy wykonać przez ułożenie w rowie kablowym bednarki FeZn 4x25. Po ułożeniu należy sprawdzić oporność uziemienia, w przypadku niewystarczającej wartości uziemienia należy dodatkowo wykonać uziom pionowy FeZn fi min 17,2 mm.

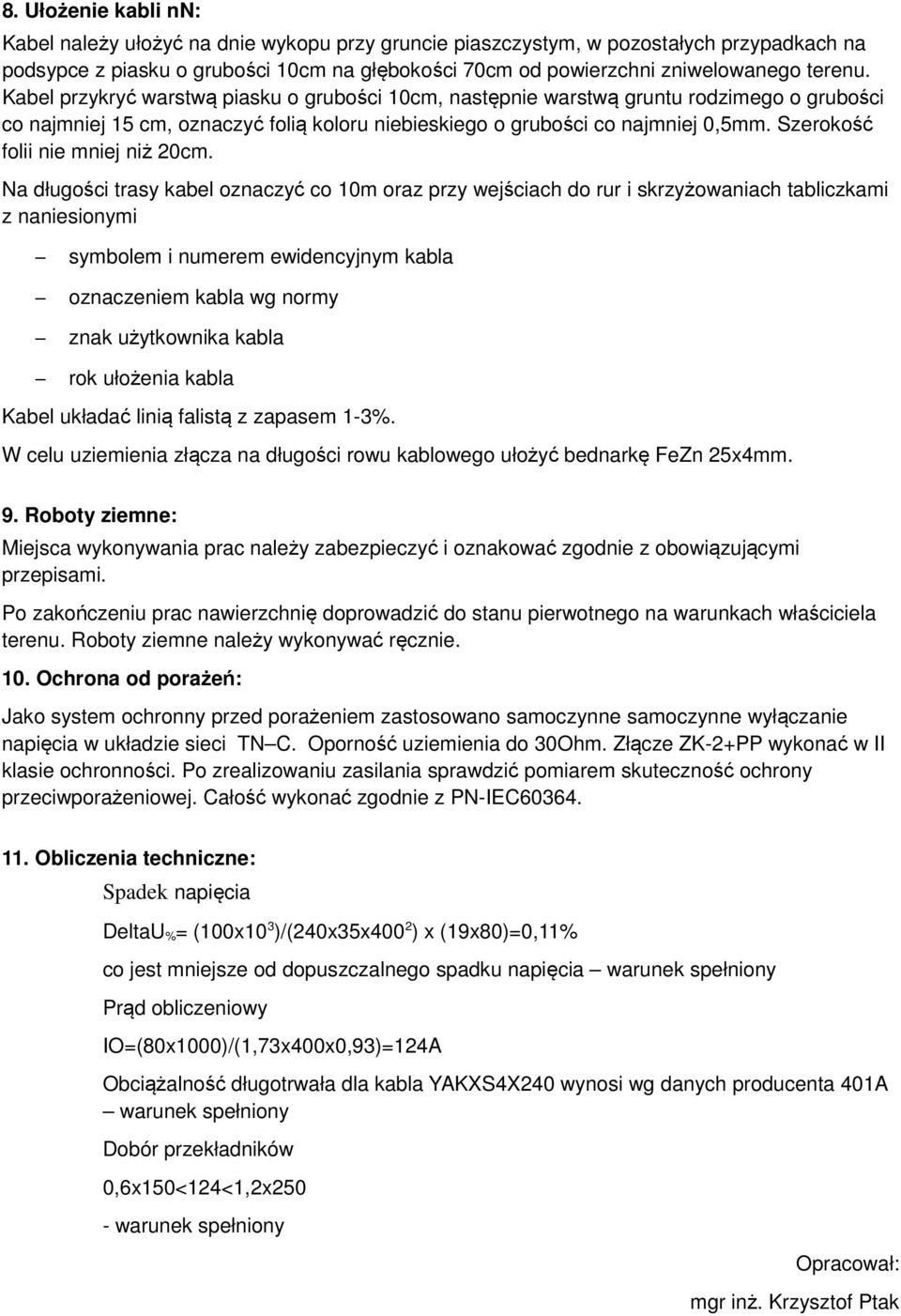

4 8. Ułożenie kabli nn: Kabel należy ułożyć na dnie wykopu przy gruncie piaszczystym, w pozostałych przypadkach na podsypce z piasku o grubości 10cm na głębokości 70cm od powierzchni zniwelowanego terenu. Kabel przykryć warstwą piasku o grubości 10cm, następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm, oznaczyć folią koloru niebieskiego o grubości co najmniej 0,5mm. Szerokość folii nie mniej niż 20cm. Na długości trasy kabel oznaczyć co 10m oraz przy wejściach do rur i skrzyżowaniach tabliczkami z naniesionymi symbolem i numerem ewidencyjnym kabla oznaczeniem kabla wg normy znak użytkownika kabla rok ułożenia kabla Kabel układać linią falistą z zapasem 1-3%. W celu uziemienia złącza na długości rowu kablowego ułożyć bednarkę FeZn 25x4mm. 9. Roboty ziemne: Miejsca wykonywania prac należy zabezpieczyć i oznakować zgodnie z obowiązującymi przepisami. Po zakończeniu prac nawierzchnię doprowadzić do stanu pierwotnego na warunkach właściciela terenu. Roboty ziemne należy wykonywać ręcznie. 10. Ochrona od porażeń: Jako system ochronny przed porażeniem zastosowano samoczynne samoczynne wyłączanie napięcia w układzie sieci TN C. Oporność uziemienia do 30Ohm. Złącze ZK-2+PP wykonać w II klasie ochronności. Po zrealizowaniu zasilania sprawdzić pomiarem skuteczność ochrony przeciwporażeniowej. Całość wykonać zgodnie z PN-IEC Obliczenia techniczne: Spadek napięcia DeltaU %= (100x10 3 )/(240x35x400 2 ) x (19x80)=0,11% co jest mniejsze od dopuszczalnego spadku napięcia warunek spełniony Prąd obliczeniowy IO=(80x1000)/(1,73x400x0,93)=124A Obciążalność długotrwała dla kabla YAKXS4X240 wynosi wg danych producenta 401A warunek spełniony Dobór przekładników 0,6x150<124<1,2x250 - warunek spełniony Opracował: mgr inż. Krzysztof Ptak

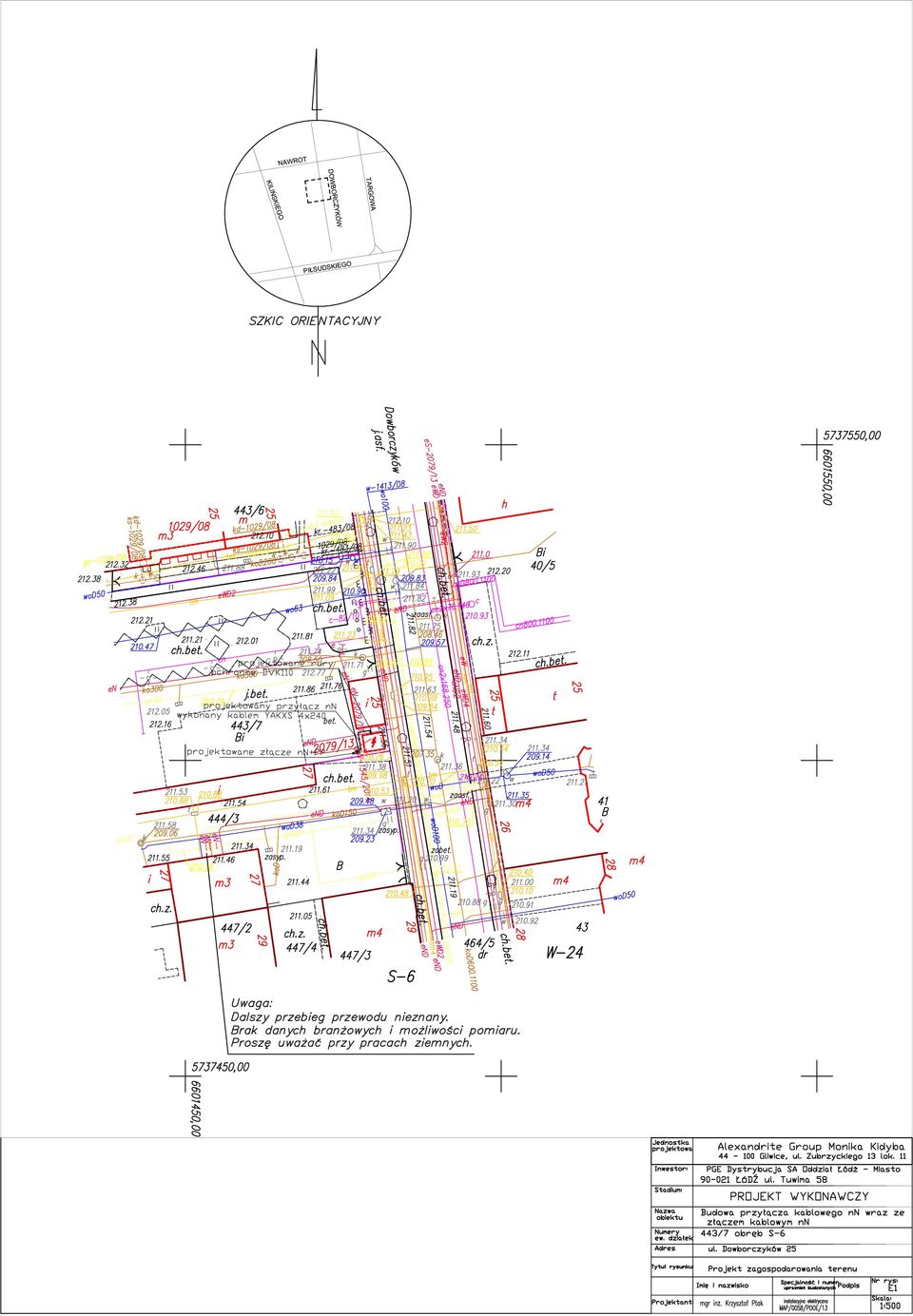

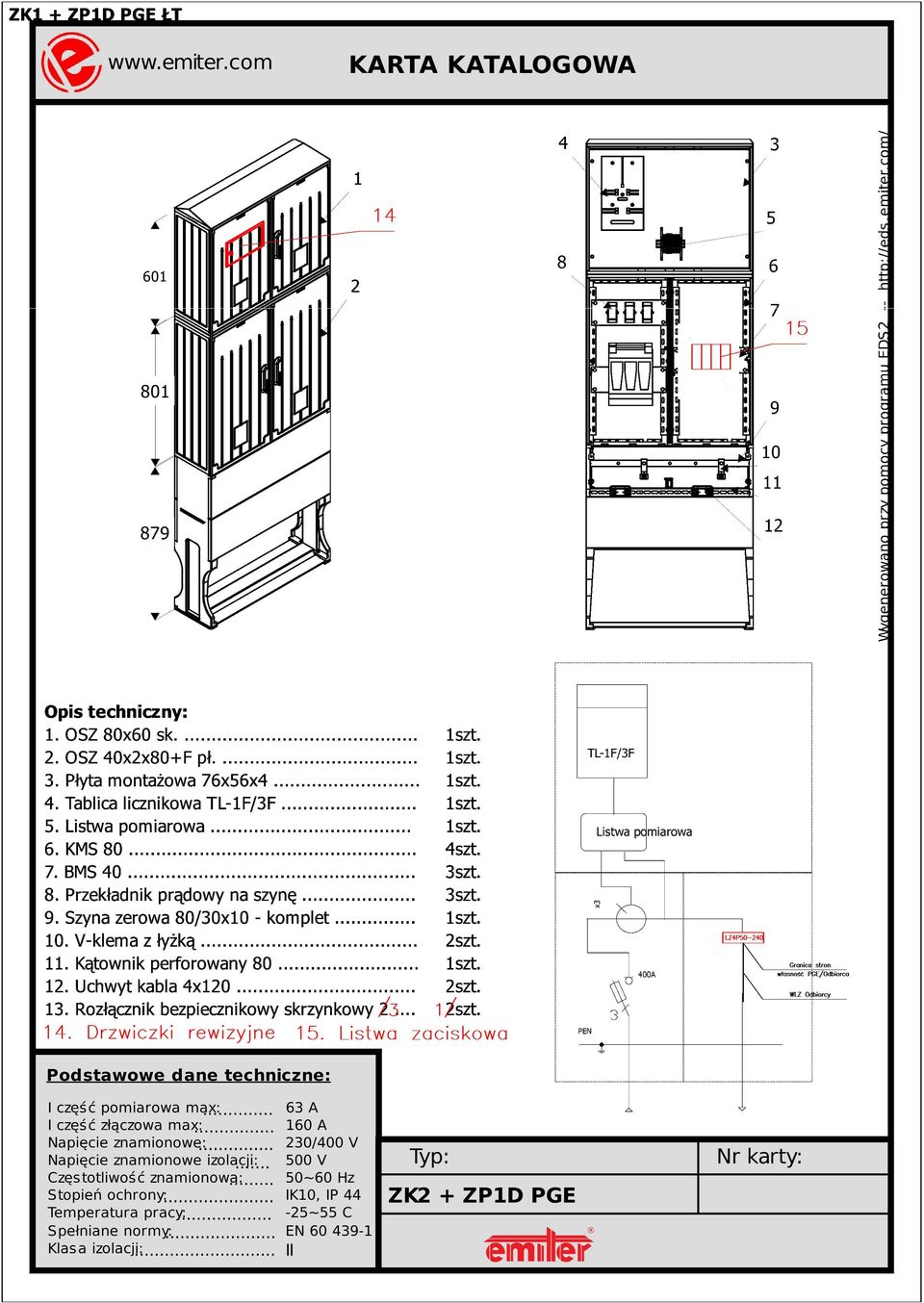

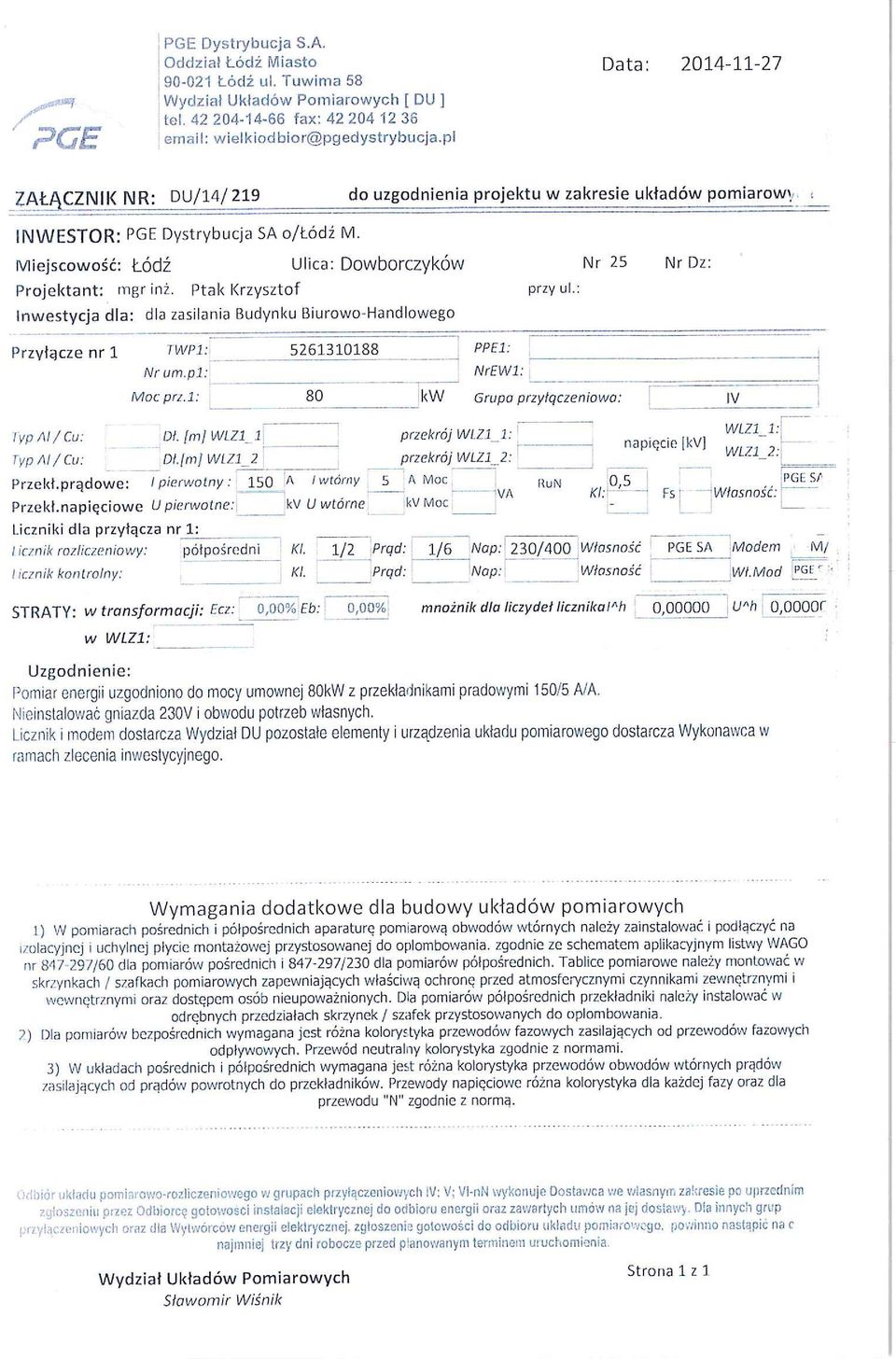

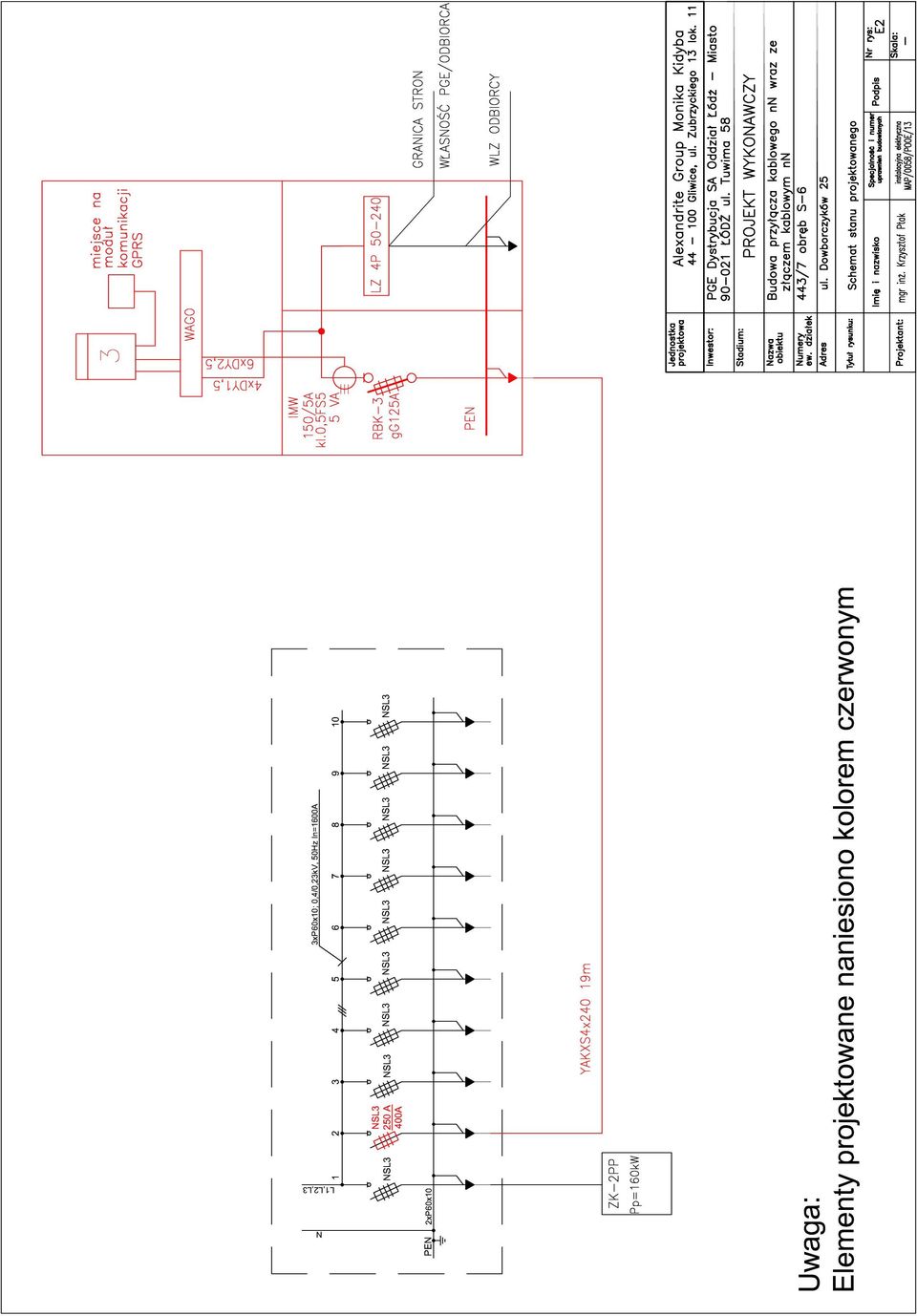

5 Zestawienie materiałów: Kabel YAKXS4X240-19m Złącze kablowe ZK2+PP -1 kpl. Końcówki kablowe KA240-8 kpl. Piasek -0,56m3 Oznaczniki, tabliczki -wg potrzeb Folia oznaczeniowa w kolorze niebieskim -wg potrzeb inne materiały drobne -wg potrzeb Załączniki: Warunki przyłączenia nr Aneks nr 1 do warunków przyłączenia nr Rysunki: E1 Projekt Zagospodarowania Terenu E2 Schemat stanu projektowanego E3 Karta katalogowa ZK-2+PP

materiały drobne -wg potrzeb Załączniki: Warunki przyłączenia nr 5261310188 Aneks nr 1 do warunków
