1 P.P.U.H. HEAN Sp. z o.o. ul. Biecka 23C, Gorlice tel./fax.: Temat: Wykonanie instalacji oświetlenia boiska sportowego. Obiekt: Stadion sportowy budowa oświetlenia Dz. nr 688, 689/2, 690/6, 691, 693/1, 693/2, 693/3, 693/17, 693/8 Inwestor: Urząd Gminy Ropa Ropa 733, Faza: Projekt budowlany Projektował: mgr inż. Jan Słopnicki Nr upr.: 32/75 Opracował: Sprawdził: mgr inż. Henryk Mrówka Nr upr.: UAN /87 Data: sierpień 2009 Egzemplarz nr:

nr 688, 689/2, 690/6, 691, 693/1, 693/2, 693/3, 693/17, 693/8 Inwestor: Urząd Gminy Ropa Ropa 733, Faza: Projekt

2 Zawartość opracowania: I. OPIS TECHNICZNY...3 II. OBLICZENIA TECHNICZNE...5 III. WYKAZ MATERIAŁÓW...7 IV. WYKAZ RYSUNKÓW...8 Rys. 1. Plan instalacji oświetleniowej Rys. 2. Schemat instalacji oświetleniowej strona 2

3 I. OPIS TECHNICZNY 1. Zasilanie obiektu. Zgodnie z warunkami przyłączenia Nr ZEK/R8_WP/872651//09/W z dnia należy wybudować odcinek linii kablowej nn kablem YAKXS 4x120 mm² ze złącza ZK-3113 zlokalizowanego na dz. Nr 693/8. Nad projektowanym w zakresie rozbudowy sieci złączu kablowym zabudować należy szafkę pomiarową SP. 2. Linie kablowe zasilające instalacje oświetleniowe boiska sportowego. Linie kablowe zasilające instalacje oświetlenia boiska sportowego wykonać kablami typu YAKXS 4x35 mm². Projektuje się ułożenie trzech linii kablowych celem dokonania podziału zasilania poszczególnych opraw na danym słupie z trzech różnych faz. Kable ułożyć w rowie o szerokości 0,4 m i głębokości 0,8 m linią falistą na podsypce z piasku o grubości 0,1 m i przykryć warstwą pisaku o tej samej grubości. Następnie przysypać warstwą gruntu rodzimego o grubości 0,25 m i przykryć folią koloru niebieskiego. Rów kablowy zasypać ubijając ziemię warstwami. Na skrzyżowaniach z drogami oraz innymi urządzeniami podziemnymi kabel układać w rurach ochronnych typu DVK 75. Na kablach założyć trwałe oznaczniki umieszczone co 10 m na trasie oraz przy rurach ochronnych. 3. Szafa oświetleniowa. W pobliżu zestawu ZK+SP zabudować szafę oświetleniową SO. Szafę oświetleniową zasilić z zestawu ZK+SP kablem typu YAKXS 4x120 mm². Typ kabla dobrano mając na uwadze zasilanie dodatkowe szafy SS w przypadku imprez sportowych, na których będzie występowało zwiększone zapotrzebowanie mocy. Szafa SO zawiera możliwość wyprowadzanie trzech obwodów zasilających instalacji oświetlenia boiska możliwość ręcznego włączenia poszczególnych opraw na masztach oświetleniowych. 4. Instalacja oświetlenia. Instalacja oświetlenia boiska sportowego projektuje się na masztach oświetleniowych wysokości 12 m z zabudową naświetlaczy o mocy 1 kw każdy. Oświetlenie dobrano tak, aby uzyskać wartość średniego natężenia oświetlenie powyżej 75 Lx. Regulacje natężenia oświetlenia może odbywać się poprzez zmiany ilości włączonych naświetlaczy. 5. Ochrona przeciwporaŝeniowa. Zgodnie z warunkami przyłączenia sieć zasilająca pracuje w układzie TN-C. Wykonać uziemienie masztów słupów oświetleniowych oraz szafy SO i SS. Całość prac związanych z ochroną przeciwporażeniową wykonać zgodnie z wymogami norm PN-IEC :2000 i PN-IEC :1999. strona 3

Nad projektowanym w zakresie rozbudowy sieci złączu kablowym zabudować należy szafkę pomiarową SP. 2. Linie kablowe zasilające instalacje oświetleniowe boiska sportowego.

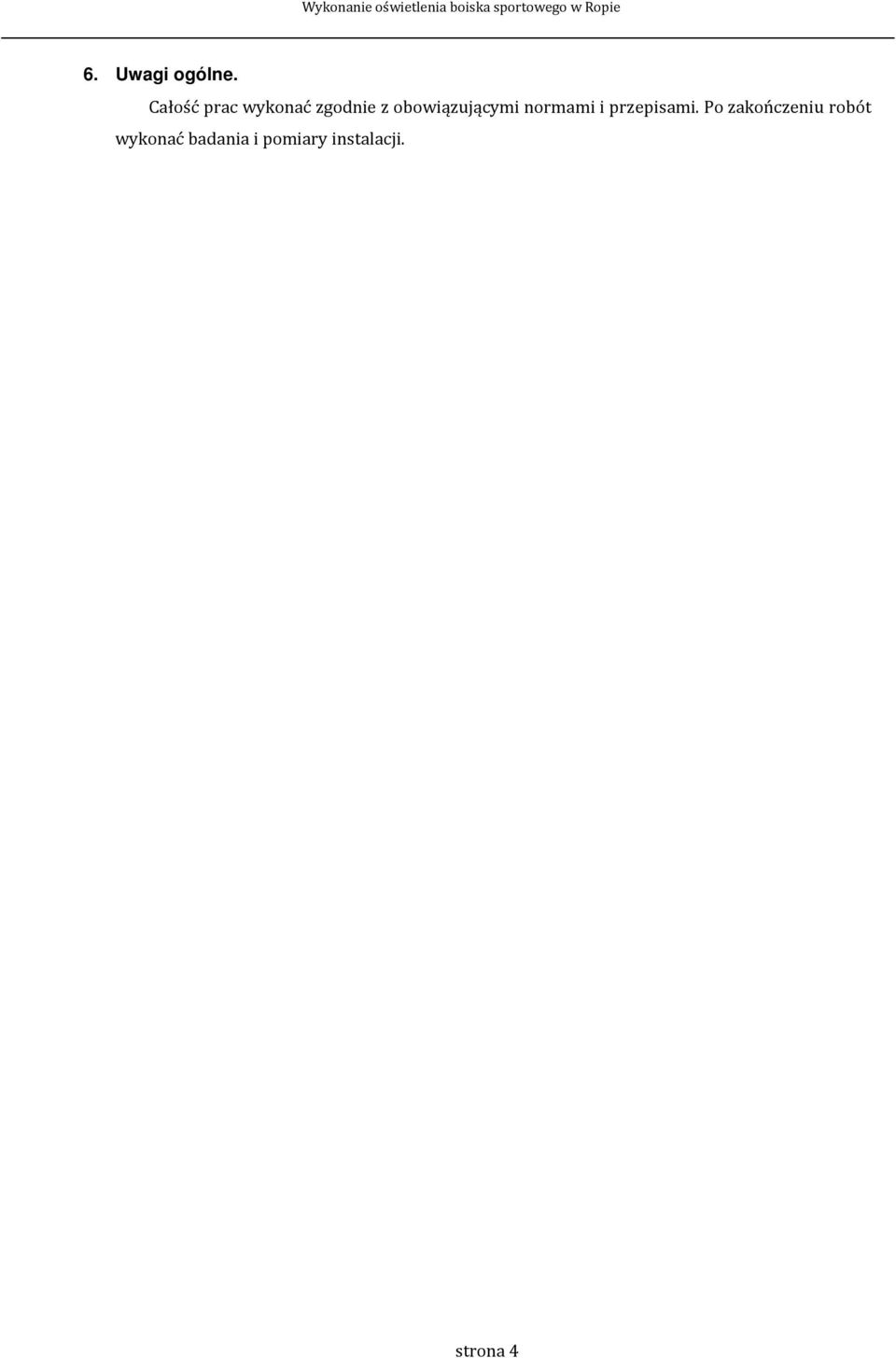

4 6. Uwagi ogólne. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami. Po zakończeniu robót wykonać badania i pomiary instalacji. strona 4

5 II. OBLICZENIA TECHNICZNE 1. Bilans mocy, zabezpieczenie, w.l.z. Moc zainstalowana dla obwodu nr 1: Prąd obliczeniowy dla obwodu nr 1: ,6 Zabezpieczenie w skrzynce SO rozłącznikiem z wkładką 10A. Moc zainstalowana dla obwodów nr 2: Prąd obliczeniowy dla obwodu nr 2: ,0 Zabezpieczenie w skrzynce SO rozłącznikiem z wkładką 32A. Moc zainstalowana dla obwodów nr 3: Prąd obliczeniowy dla obwodu nr 3: ,9 Zabezpieczenie w skrzynce SO rozłącznikiem z wkładką 32A. Do zasilania obwodów oświetleniowych nr 1, 2 i 3 dobrano kabel YAKXS 4x35mm 2 o obciążalności prądowej długotrwałej 126A Moc zainstalowana dla tablicy SO: Prąd obliczeniowy: ,4 Skrzynka SO zasilana kablem YAKXS 4x120 mm 2 o obciążalności prądowej długotrwałej 275A. Zabezpieczenie w skrzynce SO rozłącznikiem z wkładką 63A. strona 5

Moc zainstalowana dla obwodów nr 3: Prąd obliczeniowy dla obwodu nr 3: 16 1000 16 000 3 16 000 24,9 Zabezpieczenie w skrzynce SO rozłącznikiem z wkładką 32A.

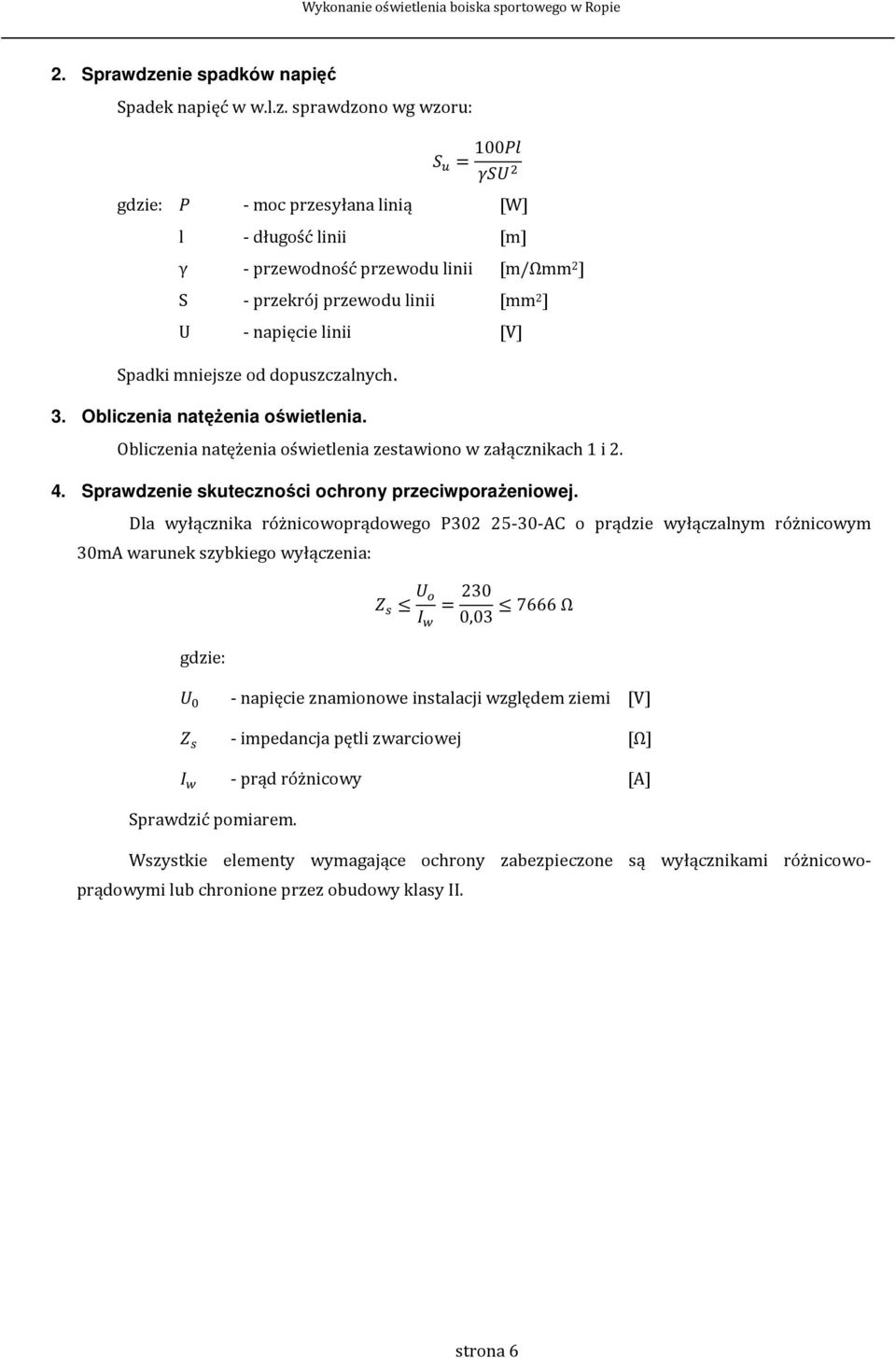

6 2. Sprawdzenie spadków napięć Spadek napięć w w.l.z. sprawdzono wg wzoru: 100 gdzie: - moc przesyłana linią [W] l - długość linii [m] γ - przewodność przewodu linii [m/ωmm 2 ] S - przekrój przewodu linii [mm 2 ] U - napięcie linii [V] Spadki mniejsze od dopuszczalnych. 3. Obliczenia natęŝenia oświetlenia. Obliczenia natężenia oświetlenia zestawiono w załącznikach 1 i Sprawdzenie skuteczności ochrony przeciwporaŝeniowej. Dla wyłącznika różnicowoprądowego P AC o prądzie wyłączalnym różnicowym 30mA warunek szybkiego wyłączenia: gdzie: 230 0, Ω - napięcie znamionowe instalacji względem ziemi [V] - impedancja pętli zwarciowej - prąd różnicowy [Ω] [A] Sprawdzić pomiarem. Wszystkie elementy wymagające ochrony zabezpieczone są wyłącznikami różnicowoprądowymi lub chronione przez obudowy klasy II. strona 6

sprawdzono wg wzoru: 100 gdzie: - moc przesyłana linią [W] l - długość linii [m] γ - przewodność przewodu linii [m/ωmm 2 ] S - przekrój przewodu linii [mm 2 ] U - napięcie linii [V] Spadki mniejsze

7 III. WYKAZ MATERIAŁÓW Lp Nazwa JM Ilość I. INSTALACJA PRZEDLICZNIKOWA 1. Zestaw ZK+SP kpl 1 2. Kabel YAKXS 4x120 mm 2 m Piasek nienormowany m3 8,9 4. Folia kalandrowana niebieska m Rura SRS Arot m 10 II. INSTALACJA ZALICZNIKOWA 6. Skrzynka SO - wg rys. 2 kpl 1 7. Kabel YAKXS 4x35 mm 2 m Piasek nienormowany m3 55,6 9. Folia kalandrowana niebieska m Przewód YDYp 3 2,5 mm 2 m Rura DVK 75 - Arot m Maszt M120 z belką T4 wzmocnioną +fundament pod maszt kpl Słup S90 z wysięgnikiem 1-ramiennym 1,5m+ fundament F150 kpl Słup S90 z wysięgnikiem 2-ramiennym 1,5m+ fundament F150 kpl A - Oprawa PFE-1000/7x7 HPS 1000W - GE szt B - Oprawa PFE-1000/6x5 HPS 1000W - GE szt C - Oprawa PFE-1000/6x3 HPS 1000W - GE szt D - Oprawa PFE-1000/6x2 HPS 1000W - GE szt E - Oprawa EUROSTREET GE szt 4 III. INNE DROBNE MATERIAŁY Projektował: mgr inż. Jan Słopnicki strona 7

Przewód YDYp 3 2,5 mm 2 m 450 11. Rura DVK 75 - Arot m 25 12. Maszt M120 z belką T4 wzmocnioną +fundament pod maszt kpl 6 13. Słup S90 z wysięgnikiem 1-ramiennym 1,5m+ fundament F150 kpl 2 14.
