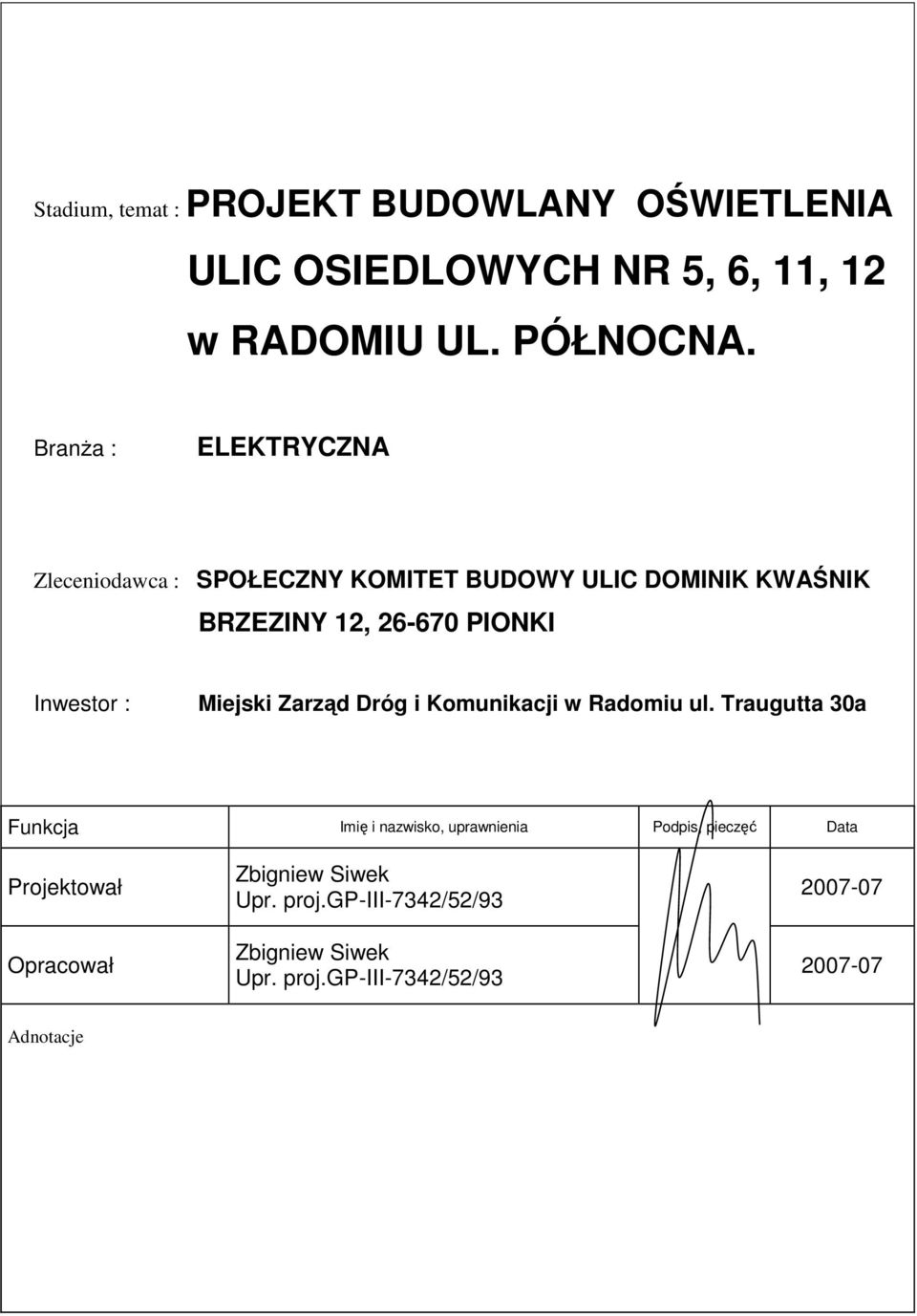

1 Stadium, temat : PROJEKT BUDOWLANY OŚWIETLENIA ULIC OSIEDLOWYCH NR 5, 6, 11, 12 w RADOMIU UL. PÓŁNOCNA. Branża : ELEKTRYCZNA Zleceniodawca : SPOŁECZNY KOMITET BUDOWY ULIC DOMINIK KWAŚNIK BRZEZINY 12, PIONKI Inwestor : Miejski Zarząd Dróg i Komunikacji w Radomiu ul. Traugutta 30a Funkcja Imię i nazwisko, uprawnienia Podpis, pieczęć Data Projektował Opracował Zbigniew Siwek Upr. proj.gp-iii-7342/52/93 Zbigniew Siwek Upr. proj.gp-iii-7342/52/ Adnotacje

: Miejski Zarząd Dróg i Komunikacji w Radomiu ul.

2 Zawartość opracowania. 1. STRONA TYTUŁOWA. 2. OPIS TECHNICZNY. 3. STRONA PRAWNA Uprawnienia projektowe Zaświadczenie MOIIB Oświadczenie projektanta Kopia warunków technicznych przyłączenia oświetlenia TU/1111/ Wykaz właścicieli gruntów Zgody właścicieli gruntów 3.7. Decyzja o lokalizacji celu publicznego nr 72/2007 z załącznikiem graficznym Uzgodnienie MZDiK z załącznikiem graficznym Opinia ZUP nr 437/2007 z dnia r Opinia ZUDP nr 566/2007 z dnia r. dot. zmiany trasy kabla oświetl Uzgodnienie RZE 333D/ Zgoda Urzędu Miejskiego Wydział Zarządzania Nieruchomościami ZN.II.EK- R72213/2569/404/07 z dnia RYSUNKI Plan zagospodarowania terenu w skali 1:500 rys Schemat ideowy rys. 2. 2

3.8. Uzgodnienie MZDiK z załącznikiem graficznym. 3.9. Opinia ZUP nr 437/2007 z dnia 1.08.2007r. 3.10. Opinia ZUDP nr 566/2007 z dnia 4.09.2007r. dot. zmiany trasy kabla oświetl. 3.11.

3 2. Opis techniczny Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt budowlany oświetlenia ulic nr 5, 6, 11, 12 w Radomiu przy ul. Północnej. Projekt w swym zakresie ujmuje : - budowę szafy oświetleniowej, - budowę linii kablowej zasilającej szafę oświetleniową, - budowę oświetlenia wydzielonego w ulicach osiedlowych 2.2. Podstawa opracowania. Projekt opracowano na podstawie : - wtp RZE Radom nr TU/1111/2007 z dnia , - decyzji o lokalizacji inwestycji celu publicznego nr 72/2007, - obowiązujących norm, katalogów i rozwiązań typizacyjnych, - uzgodnień branżowych Ogólne dane techniczne, zakres projektowy. Dla ulicy : - typ ulicy : M5 droga zbiorcza o mniejszym znaczeniu, droga dojazdowa lokalna, L śr =0,5cd/m 2, U o =0,4, - chodniki i pobocza P6, E śr =1,5lux, Energetyczne : - moc przyłączeniowa (26 opraw x 115W) P o = 2990W, - napięcie zasilające 230/400V, 50Hz, - układ pracy TN-C, - układ pomiarowo-rozliczeniowy energii elektrycznej 3-fazowy zlokalizowany w projektowanej szafie oświetleniowej Północna 3. 3

2. Podstawa opracowania. Projekt opracowano na podstawie : - wtp RZE Radom nr TU/1111/2007 z dnia 2007.05.

4 Zakres projektowy : - szafa oświetleniowa SOU-100 szt-1, - linia kablowa NN YAKY 4x70mm 2 m-15, - obwody oświetleniowe szt-2, - latarnie oświetleniowe na słupach z tworzywa sztucznego SP-5W (6m wysokości) szt-26, - wysięgniki jednoramienne WT-14/1 szt-26, - lampy oświetleniowe ozdobne OPC-2 S-100W szt-26, - kable oświetleniowe YAKY 4x35mm 2 Σm-1028, 2.4. Zasilanie oświetlenia, sterowanie. Dla potrzeb zasilania oświetlenia ulicy osiedlowych należy : a) wybudować szafę oświetleniową typu SOU-100, b) wybudować linię kablową YAKY 4x70mm 2 o długości 15m od istniejącej stacji transformatorowej Północna 3, c) wybudować dwa obwody oświetleniowy YAKY 4x35mm 2 z projektowanej szafy oświetleniowej. d) sterowanie oświetlenia z projektowanej szafy oświetleniowej za pomocą zegara astronomicznego. Linię kablową układać wg trasy naniesionej na rysunku nr 1 z zachowaniem wymogów PN-76/E Latarnie oświetleniowe. Projekt przewiduje montaż słupów oświetleniowych 6m usytuowanych zgodnie z rysunkiem nr 1. Dla potrzeb projektowanego oświetlenia zastosować wysięgniki 1-ramienne o wysięgu WT-14/1. Na wysięgnikach zamocować oprawy oświetleniowe ozdobne typu OPC-2 S- 100W ze źródłem światła SON-Tp-100. Stopień ochrony IP 65/43, klasa ochronności II. 4

Dla potrzeb zasilania oświetlenia ulicy osiedlowych należy : a) wybudować szafę oświetleniową typu SOU-100, b) wybudować linię kablową YAKY 4x70mm 2 o długości 15m od istniejącej stacji

5 Oprawy zabezpieczyć wyłącznikami instalacyjnymi S301 B6A zabudowanymi we wnęce słupowej i zasilić przewodami YDY 2x1,5mm 2. Słupy należy zabudować na prefabrykowanym fundamencie F Kablowe linie oświetleniowe. Do zasilania latarń oświetleniowych zastosować kable typu YAKY 4x35mm 2. Kable układać na głębokości 0,5m, zgodnie z trasą naniesioną na rysunku nr 1 na podsypce z piasku o grubości 10cm. Przy skrzyżowaniu z uzbrojeniem podziemnym, kable osłonić rurami ochronnymi DVK 75 produkcji AROT. Przy skrzyżowaniu z drogami, kable układać na głębokości 1m i w rurach ochronnych SRS Ochrona przeciwporażeniowa. Ochrona od porażeń realizowana będzie w układzie sieciowym TN-C poprzez szybkie samoczynne wyłączenie napięcia za pomocą wkładek topikowych w szafie oświetleniowej i wyłączniki instalacyjne we wnękach słupowych Uwagi ogólne. - całość prac realizować w oparciu o projekt, obowiązujące normy, zalecenia i instrukcje firm branżowych, - kable zasilające i oświetleniowe należy zainwentaryzować powykonawczo, 5

Przy skrzyżowaniu z uzbrojeniem podziemnym, kable osłonić rurami ochronnymi DVK 75 produkcji AROT. Przy skrzyżowaniu z drogami, kable układać na głębokości 1m i w rurach ochronnych SRS 75. 2.7. Ochrona przeciwporażeniowa.

6 3. STRONA PRAWNA 3.1. Uprawnienia projektowe Zaświadczenie MOIIB Oświadczenie projektanta Kopia warunków technicznych przyłączenia oświetlenia TU/1111/ Wykaz właścicieli gruntów Decyzja o lokalizacji celu publicznego nr 72/ Uzgodnienie z MZDiK Opinia ZUDP 437/ Opinia ZUDP 566/ Uzgodnienie RZE 333D/ Zgoda UM Wydział Zarządzania Nieruchomościami ZN.II.EK-R72213/2569/404/07 z dnia

Decyzja o lokalizacji celu publicznego nr 72/2007. 3.7. Uzgodnienie z MZDiK. 3.8. Opinia ZUDP 437/2007. 3.9.

7 7

8 8

9 OŚWIADCZENIE Zgodnie z art. 20 ust. 1 Ustawy Prawo Budowlane oświadczam, że przedmiotowy projekt budowlany sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (podpis, pieczątka) 9

projekt budowlany sporządziłem zgodnie z obowiązującymi

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 4. RYSUNKI 4.1. Plan zagospodarowania terenu w skali 1:500 rys Schemat ideowy rys
