Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49, 53-633 Wrocław System Zarządzania Jakością ISO 9001 Jednostka projektowa: TARCOPOL Sp. z o.o. Oddział Wrocław TPM Consulting ul.

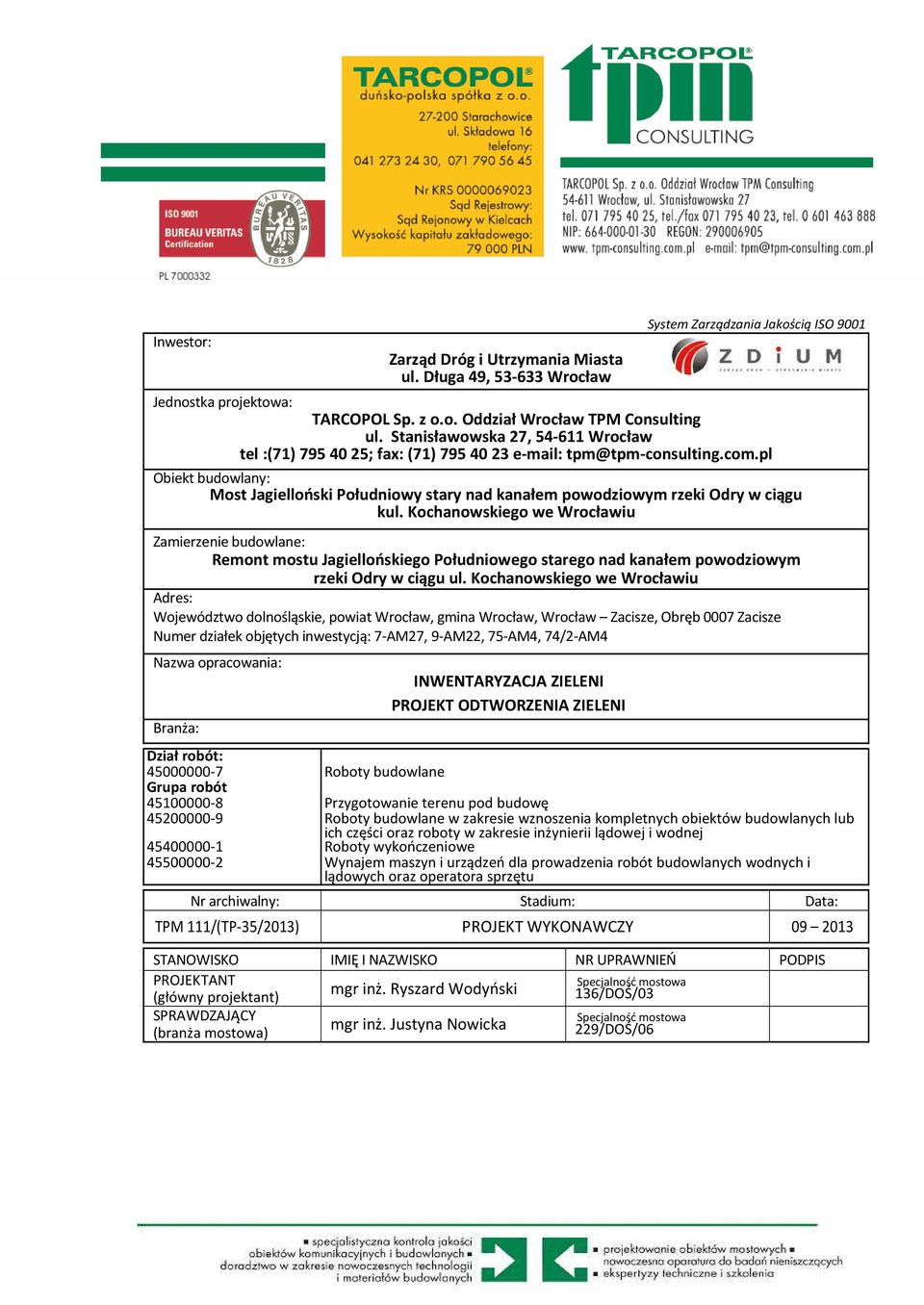

1 Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław System Zarządzania Jakością ISO 9001 Jednostka projektowa: TARCOPOL Sp. z o.o. Oddział Wrocław TPM Consulting ul. Stanisławowska 27, Wrocław tel :(71) ; fax: (71) tpm@tpm-consulting.com.pl Obiekt budowlany: w ciągu kul. Kochanowskiego we Wrocławiu Zamierzenie budowlane: Remont mostu Jagiellońskiego Południowego starego nad kanałem powodziowym rzeki Odry Adres: Województwo dolnośląskie, powiat Wrocław, gmina Wrocław, Wrocław Zacisze, Obręb 0007 Zacisze Numer działek objętych inwestycją: 7-AM27, 9-AM22, 75-AM4, 74/2-AM4 Nazwa opracowania: Branża: INWENTARYZACJA ZIELENI PROJEKT ODTWORZENIA ZIELENI Dział robót: Roboty budowlane Grupa robót Przygotowanie terenu pod budowę Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty wykończeniowe Wynajem maszyn i urządzeń dla prowadzenia robót budowlanych wodnych i lądowych oraz operatora sprzętu Nr archiwalny: Stadium: Data: TPM 111/(TP-35/2013) PROJEKT WYKONAWCZY STANOWISKO IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS PROJEKTANT Specjalność mostowa mgr inż. Ryszard Wodyński (główny projektant) 136/DOŚ/03 SPRAWDZAJĄCY Specjalność mostowa mgr inż. Justyna Nowicka (branża mostowa) 229/DOŚ/06

Kochanowskiego we Wrocławiu Zamierzenie budowlane: Remont mostu Jagiellońskiego Południowego starego nad kanałem powodziowym rzeki Odry Adres: Województwo dolnośląskie, powiat Wrocław, gmina Wrocław,

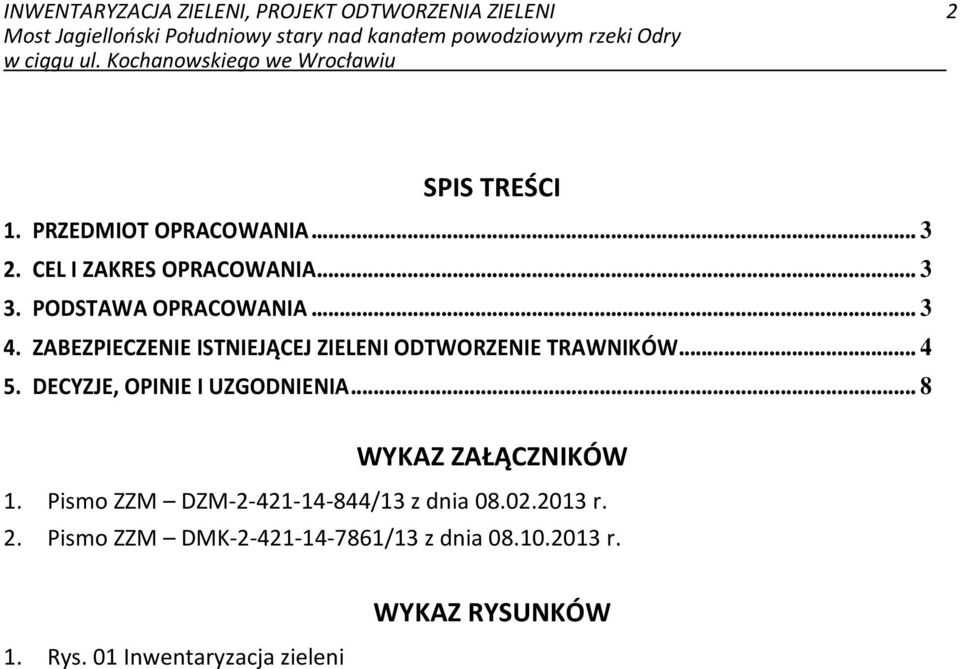

2 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA CEL I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA ZABEZPIECZENIE ISTNIEJĄCEJ ZIELENI ODTWORZENIE TRAWNIKÓW DECYZJE, OPINIE I UZGODNIENIA... 8 WYKAZ ZAŁĄCZNIKÓW 1. Pismo ZZM DZM /13 z dnia r. 2. Pismo ZZM DMK /13 z dnia r. 1. Rys. 01 Inwentaryzacja zieleni WYKAZ RYSUNKÓW

ZABEZPIECZENIE ISTNIEJĄCEJ ZIELENI ODTWORZENIE TRAWNIKÓW... 4 5. DECYZJE, OPINIE I UZGODNIENIA.

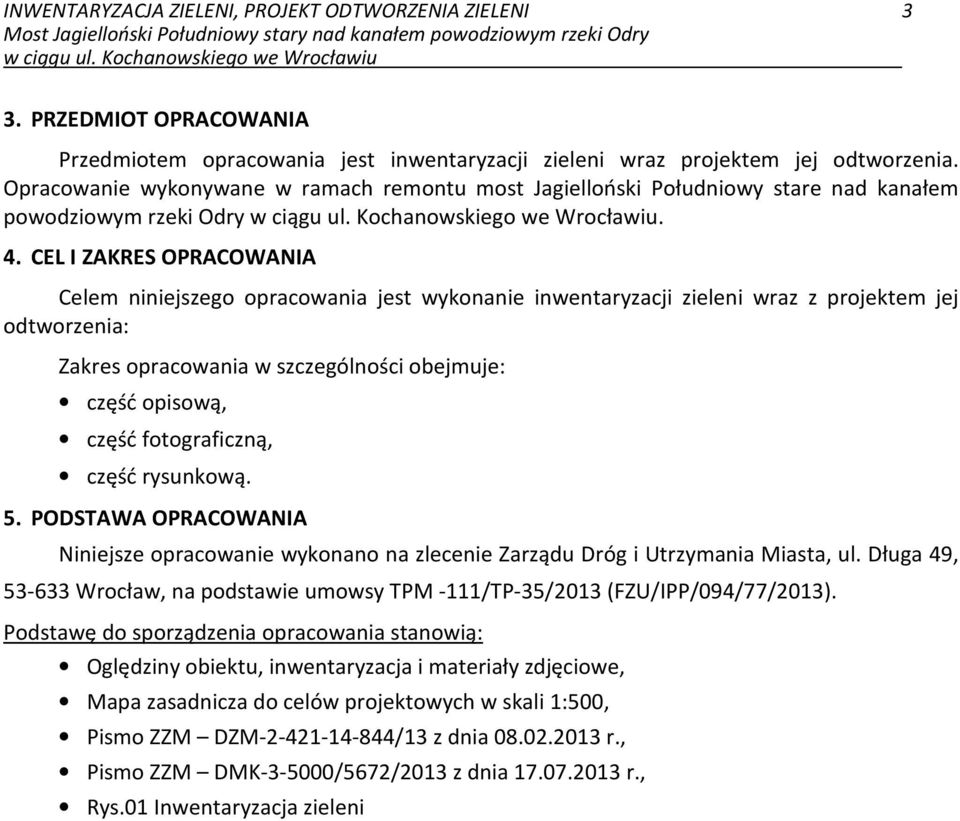

3 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 3 3. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest inwentaryzacji zieleni wraz projektem jej odtworzenia. Opracowanie wykonywane w ramach remontu most Jagielloński Południowy stare nad kanałem powodziowym rzeki Odry. 4. CEL I ZAKRES OPRACOWANIA Celem niniejszego opracowania jest wykonanie inwentaryzacji zieleni wraz z projektem jej odtworzenia: Zakres opracowania w szczególności obejmuje: część opisową, część fotograficzną, część rysunkową. 5. PODSTAWA OPRACOWANIA Niniejsze opracowanie wykonano na zlecenie Zarządu Dróg i Utrzymania Miasta, ul. Długa 49, Wrocław, na podstawie umowsy TPM -111/TP-35/2013 (FZU/IPP/094/77/2013). Podstawę do sporządzenia opracowania stanowią: Oględziny obiektu, inwentaryzacja i materiały zdjęciowe, Mapa zasadnicza do celów projektowych w skali 1:500, Pismo ZZM DZM /13 z dnia r., Pismo ZZM DMK /5672/2013 z dnia r., Rys.01 Inwentaryzacja zieleni

CEL I ZAKRES OPRACOWANIA Celem niniejszego opracowania jest wykonanie inwentaryzacji zieleni wraz z projektem jej odtworzenia: Zakres opracowania w szczególności obejmuje: część opisową, część

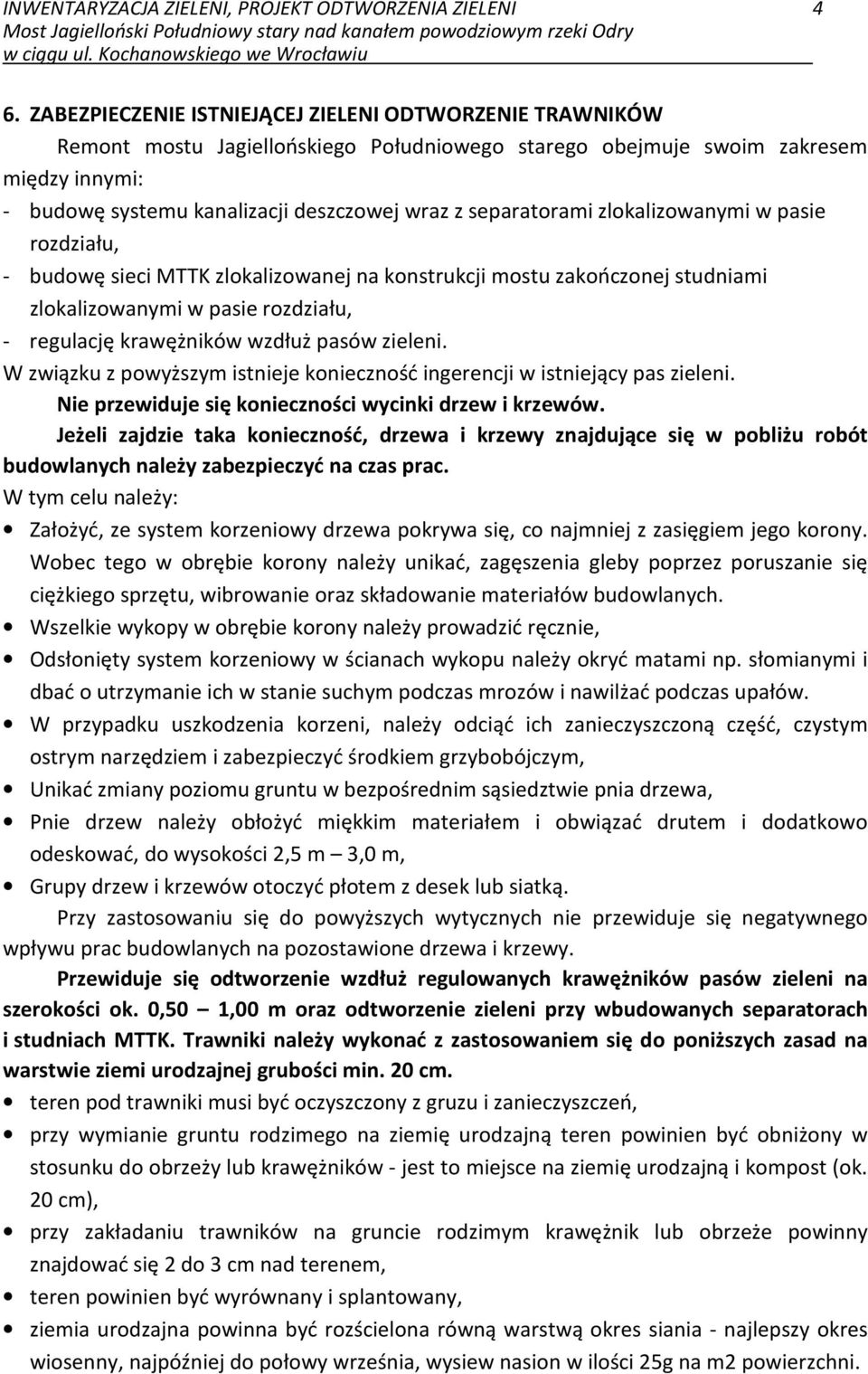

4 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 4 6. ZABEZPIECZENIE ISTNIEJĄCEJ ZIELENI ODTWORZENIE TRAWNIKÓW Remont mostu Jagiellońskiego Południowego starego obejmuje swoim zakresem między innymi: - budowę systemu kanalizacji deszczowej wraz z separatorami zlokalizowanymi w pasie rozdziału, - budowę sieci MTTK zlokalizowanej na konstrukcji mostu zakończonej studniami zlokalizowanymi w pasie rozdziału, - regulację krawężników wzdłuż pasów zieleni. W związku z powyższym istnieje konieczność ingerencji w istniejący pas zieleni. Nie przewiduje się konieczności wycinki drzew i krzewów. Jeżeli zajdzie taka konieczność, drzewa i krzewy znajdujące się w pobliżu robót budowlanych należy zabezpieczyć na czas prac. W tym celu należy: Założyć, ze system korzeniowy drzewa pokrywa się, co najmniej z zasięgiem jego korony. Wobec tego w obrębie korony należy unikać, zagęszenia gleby poprzez poruszanie się ciężkiego sprzętu, wibrowanie oraz składowanie materiałów budowlanych. Wszelkie wykopy w obrębie korony należy prowadzić ręcznie, Odsłonięty system korzeniowy w ścianach wykopu należy okryć matami np. słomianymi i dbać o utrzymanie ich w stanie suchym podczas mrozów i nawilżać podczas upałów. W przypadku uszkodzenia korzeni, należy odciąć ich zanieczyszczoną część, czystym ostrym narzędziem i zabezpieczyć środkiem grzybobójczym, Unikać zmiany poziomu gruntu w bezpośrednim sąsiedztwie pnia drzewa, Pnie drzew należy obłożyć miękkim materiałem i obwiązać drutem i dodatkowo odeskować, do wysokości 2,5 m 3,0 m, Grupy drzew i krzewów otoczyć płotem z desek lub siatką. Przy zastosowaniu się do powyższych wytycznych nie przewiduje się negatywnego wpływu prac budowlanych na pozostawione drzewa i krzewy. Przewiduje się odtworzenie wzdłuż regulowanych krawężników pasów zieleni na szerokości ok. 0,50 1,00 m oraz odtworzenie zieleni przy wbudowanych separatorach i studniach MTTK. Trawniki należy wykonać z zastosowaniem się do poniższych zasad na warstwie ziemi urodzajnej grubości min. 20 cm. teren pod trawniki musi być oczyszczony z gruzu i zanieczyszczeń, przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w stosunku do obrzeży lub krawężników - jest to miejsce na ziemię urodzajną i kompost (ok. 20 cm), przy zakładaniu trawników na gruncie rodzimym krawężnik lub obrzeże powinny znajdować się 2 do 3 cm nad terenem, teren powinien być wyrównany i splantowany, ziemia urodzajna powinna być rozścielona równą warstwą okres siania - najlepszy okres wiosenny, najpóźniej do połowy września, wysiew nasion w ilości 25g na m2 powierzchni.

separatorami zlokalizowanymi w pasie rozdziału, - budowę sieci MTTK zlokalizowanej na konstrukcji mostu zakończonej studniami zlokalizowanymi w pasie rozdziału, - regulację krawężników wzdłuż pasów

5 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 5 Zakres remontu mostu Jagiellońskiego Południowego Starego

6 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 6 Inwentaryzacja fotograficzna stanu istniejącego pasów zieleni w zakresie opracowania

7 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 7

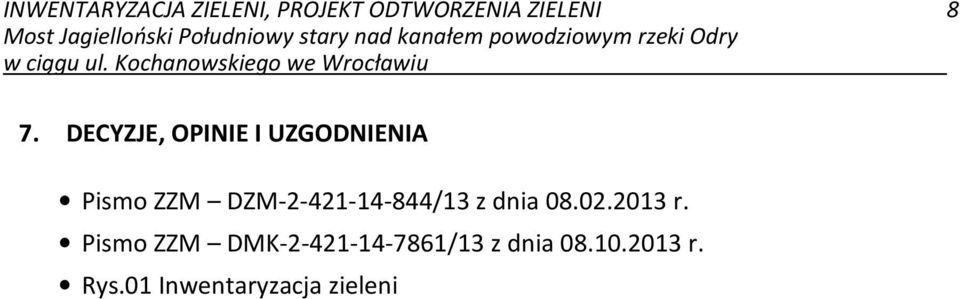

8 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 8 7. DECYZJE, OPINIE I UZGODNIENIA Pismo ZZM DZM /13 z dnia r. Pismo ZZM DMK /13 z dnia r. Rys.01 Inwentaryzacja zieleni

DZM-2-421-14-844/13 z dnia 08.02.2013 r.

9 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 9

10 INWENTARYZACJA ZIELENI, PROJEKT ODTWORZENIA ZIELENI 10
