1 Mierniki tabliocowe, regulatory temperatury i rejestratory temperatury Wydanie I/2017

2 SPIS TREŚCI MIERNIKI TEMPERATURY I PROCESÓW JIR-01-M... REGULATORY TEMPERATURY I PROCESÓW BCS2, BCR2, BCD MINIATUROWE REGULATORY TEMPERATURY I PROCESÓW JCL-A REGULATORY TEMPERATURY I PROCESÓW NA SZYNĘ DIN DCL-A REGULATORY TEMPERATURY I PROCESÓW NA SZYNĘ DIN NCL-1A REGULATORY TEMPERATURY I PROCESÓW ACS-1A REGULATORY TEMPERATURY I PROCESÓW ACR-1A, ACR-15A, ACD-1A, ACD-15A PROGRAMOWALNE REGULATORY TEMPERATURY I PROCESÓW PCD-A PROGRAMOWALNE REGULATORY TEMPERATURY I PROCESÓW PCA DWUKANAŁOWE REGULATORY TEMPERATURY I PROCESÓW NA SZYNĘ DIN WCL-1A... 0 WIELOKANAŁOWE REGULATORY TEMPERATURY PCT-200 Z PANELEM DOTYKOWYM... 4 WIELOKANAŁOWY SYSTEM REGULACJI I MONITORINGU TEMPERATURY SERIA C... 6 CZUJNIKI TEMPERATURY NA PODCZERWIEŃ RD-502, RD-515, RD-5CF PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SA-515-Z, SA-525-Z, SA-540-Z PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SA-420-Z, SA-440-Z PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SO84..., SO PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SO942460, SO94460, SO945460, SO96460, SO965460, SO PRZEKAŹNIKI PÓŁPRZEWODNIKOWE -FAZOWE SVT86494, SVT86794 SVT PRZEKAŹNIKI PÓŁPRZEWODNIKOWE -FAZOWE SGT96560E, SGT96760E, SGT96860E TYRYSTOROWE STEROWNIKI MOCY PA-215, PA-20, PA-260, PA-2100, PA JEDNOFAZOWE TYRYSTOROWE STEROWNIKI MOCY PA-020, PA-00, PA-040, PA-050, PA-075, PA FAZOWE TYRYSTOROWE STEROWNIKI MOCY PA-00-H, PA-050-H, PA-075-H, PA-100-H, PA-150-H KONWERTER KOMUNIKACYJNY RS485/USB CMC KONWERTER KOMUNIKACYJNY - REPEATER IF PAPIEROWE REJESTRATORY TEMPERATURY I PROCESÓW HR-701, HR-702, HR PAPIEROWE REJESTRATORY TEMPERATURY I PROCESÓW RM18L EKRANOWE (WIDEO-GRAFICZNE) REJESTRATORY TEMPERATURY I PROCESÓW GR-209, GR EKRANOWE (WIDEO-GRAFICZNE) REJESTRATORY TEMPERATURY I PROCESÓW VM700A, VM7006A, VM7009A, VM7012A... 59

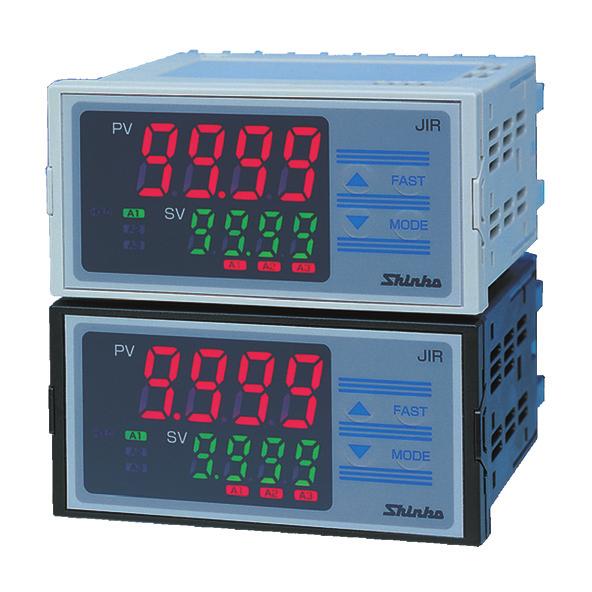

3 MIERNIKI TEMPERATURY I PROCESÓW JIR-01-M Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Dokładność: ±0.2% Próbkowanie: 250ms Standardowo wyjścia alarmowe Standardowo wyjście retransmisyjne mA RS-485: MODBUS ASCII/RTU (opcja) Stopień ochronny IP66 Dane techniczne Wyświetlacz PV [4 czerwone cyfry, 16x7.2mm (HxW), SV [4 zielone cyfry, 10x4.8mm (HxW)]. Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26) max. rez. zewn. 100Ω (jednak dla B max. rezystancja zewnętrzna 40Ω). : Pt100, JPt100, linia - przewodowa. Dopuszczalna rezystancja (10Ω na przewód). DC prądowe : mA DC, mA DC. Impedancja wejścia: zewnętrzny rezystor bocznikowy 50Ω. Dopuszczalny prąd wejścia (50mA). Wejście DC napięciowe : 0...1VDC impedancja wejścia (1MΩ). Dopuszczalne napięcie wejścia (5V). Dopuszczalna rezystancja źródła sygnału (2kΩ). : 0...5VDC, 1 5VDC, VDC, impedancja wejścia (100kΩ). Dopuszczalne napięcie wejścia (15V). Dopuszczalna rezystancja źródła sygnału (100Ω). Termopary : ±0.2% zakresu ±1 cyfra, lub ±2 C (4 F) w zależności co większe, jednak dla: R, S: C (400 F): ±6 C (12 F). B: C (600 F): dokładność niegwarantowana. Dokładność K, J, E, T, N: poniżej 0 C (2 F): ±0.4% zakres ±1 cyfra. : ±0.1% zakresu ±1 cyfra, lub 1 C (2 F) w zależności co większe. Prądowe, napięciowe : ±0.2% zakresu ±1 cyfra. Próbkowanie Co 250ms Typ alarmu i sposób działania wyjścia alarmowego mogą być wybierane za pomocą klawiatury spośród poniższych: Brak działania alarmu. Górny próg: wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Dolny próg: wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Górny próg z standby: wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Alarm 1 (A1) Dolny próg z standby: wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Alarm 2 (A2) Dolny/górny limit zakresu alarmu z standby: wartości nastawy A1 i A2 (dostępny tylko dla alarmu A). Alarm (A) Dla wejścia z ustawionym przecinkiem, wartości ujemnego limitu wynosi , a wartość dodatniego limitu wynosi Zakres nastawy dla wejścia prądowego lub napięciowego: wartość dolnego limitu skalowania do wartość górnego limitu skalowania. Działanie : Włącz/wyłącz (ON/OFF) z ustawioną histerezą. Histereza : Termopary i : C ( F), prądowe lub napięciowe: (z ustawionym przecinkiem). Wyjście : Przekaźnikowe: 1a, A 250VAC (obciążenia rezystancyjnego), żywotność cykli. Przetwarza wartość mierzoną na analogowy sygnał prądowy z częstotliwością co 250ms. Wyjście retransmisyjne Sygnał wyjściowy : mA (obciążenie rezystancyjne max. 550Ω) Rozdzielczość : 1/12000 Dokładność wyjścia : ±0.% zakresu wyjścia VAC 50/60Hz, 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia: VAC, 20 28VAC/DC. Pobór mocy Ok. 8VA. Rezyst. izolacji Min 10MΩ, przy 500VDC. 1.5kVAC przez 1 minutę pomiędzy zaciskami wejścia i uziemienia, pomiędzy zaciskami wejścia i zaciskami zasilania. Wytrzymałość elektryczna 1.5kVAC przez 1 minutę pomiędzy zaciskami wyjścia i zaciskami uziemienia, pomiędzy zaciskami wyjść i zaciskami zasilania. 1.5kVAC przez 1 minutę pomiędzy zaciskami zasilania i zaciskami uziemienia. (Zaciski wyjść obejmują zaciski wyjść A1, A2, A, wyjścia retransmisyjnego i zaciski komunikacji). Warunki otoczenia Temperatura otoczenia: 0 50 C. Wilgotność otoczenia 5 85%RH (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa w kolorze jasnoszarym (opcjonalnie może być w kolorze czarnym). Montaż Montaż za pomocą uchwytów śrubowych (grubość panelu montażowego 1 8mm). Konfiguracja Za pomocą klawiatury. zewn. W96xH48xD100mm. Waga Ok. 00g. Korekcja czujnika, funkcja HOLD, blokada nastaw, zabezpieczenie przed zanikiem napięcia zasilania, automatyczna diagnostyka, automatyczna Funkcje standardowe kompensacja temperatury zimnych końców, sygnalizacja uszkodzenia czujnika, sygnalizacja uszkodzenia wejścia, wskazania startowe, standardowo stopień ochrony IP66. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

4 Opcje Wyjście retransmisyjne [TA,TV] Interfejs komunikacyjny [C5] Izolowane wyjście zasilania [P24] Pokrywa zacisków [TC] Czarny kolor obudowy [BK] Przetwarza wartość mierzoną na analogowy sygnał prądowy lub napięciowy z częstotliwością co 250ms. Jeżeli ta opcja jest dodana, standardowe wyjście retransmisyjne (4...20mA) nie jest dostępne. Rozdzielczość : 1/ Prądowe [TA] : mA (obciążenie rezystancyjne: max. 500Ω). Napięciowe [TV] : 0...1VDC (obciążenie rezystancyjne: min. 100kΩ), 0...5VDC (obc. rezyst.: min. 500kΩ) VDC (obciążenie rezystancyjne: min. 500kΩ), VDC (obc. rezyst.: min. 1MΩ). Dokładność wyjścia : ±0.% zakresu wyjścia. Za pomocą interfejsu komunikacyjnego mogą być odczytywane wartości mierzone i wykonywane różne nastawy mierników z serii JIR-01M z pomocą komputera. Jeżeli ta opcja jest dodana, funkcja HOLD jest niedostępna. Interfejs komunikacyjny : EIA, RS-485. Metoda komunikacji : Półduplex, start-stop synchronizacji. Prędkość komunikacji : 2400/4800/9600/19200 (wybierana za pomocą klawiatury). Parzystość : Even/Odd/No parity (wybierana za pomocą klawiatury). Bit stopu : 1 lub 2 (wybierany za pomocą klawiatury). Protokół komunikacyjny : Producenta Shinko lub MODBUS (wybierany za pomocą klawiatury). (dla protokołu MODBUS, może być wybrany tryb RTU lub ASCII (za pomocą klawiatury)). Ilość podłączonych jednostek : Max. do 1 do jednego HOSTA. Detekcja błędów komunikacji : Kontrola parzystości i sumy. Gdy opcja ta jest dodana, dostępne jest wyjście 24VDC do zasilania dwuprzewodowych przetworników (zaciski 9 i 10). Jeżeli ta opcja jest dodana, wyjście alarmu A2 jest niedostępne. Napięcie wyjściowe : 24 ±VDC (dla obciążenia 0mA). Tętnienia napięcia : 200mV (dla obciążenia 0mA). Maksymalny prąd obciążenia : 0mA. Pokrywa zacisków elektrycznych zabezpieczająca przed porażeniem prądem w przypadku dotknięcia zacisków. Nie zapomnij użyć tej opcji jeżeli operator może dotknąć zacisków elektrycznych podczas obsługi urządzenia. Obudowa w kolorze czarnym. Standardowo obudowa jest w kolorze jasnoszarym. Zakresy pomiarowe wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 0 00 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe Napięciowe 4 20mA DC 0 20mA DC 0 1VDC 0 5VDC 1 5VDC 0 10VDC (skalowane z ustawianym przecinkiem) Dla wejścia prądowego i napięciowego możliwe jest skalowanie i zmiana położenia przecinka. Dla wejścia prądowego wymagane jest zainstalowanie zewnętrznego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). panelu montażowego Zaciski podłączeniowe Wyjście retransmisyjne n Montaż n regulatorów w jednym otworze Zamawianie JIR-01- M,, W96 x H48 x D100mm Wejście M Uniwersalne - wielozakresowe VAC (standardowe, bez ozn.) 1 24VAC/DC TA Wyjście retransmisyjne 0...1V, 0...5V, 1...5V, V mA TV Opcje TC Pokrywa zacisków elektrycznych BK Czarny kolor obudowy C5 Interfejs komunikacyjny RS-485 P24 Izolowane wyjście zasilacza 24VDC Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Gdy opcja [P24] jest dodana, wyjście alarmowe A2 jest niedostępne. Gdy opcja [C5] jest dodana, funkcja HOLD jest niedostępna. Standardowym napięciem zasilania jest napięcie VAC. W przypadku napięcia zasilania 24VAC/DC zaznacz je za pomocą symbolu 1. (Linie przerywane pokazują opcjonalne zaciski) Uszczelka Pokrywa zacisków (*1): Gdy dodana pokrywa zacisków (TC) 4 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

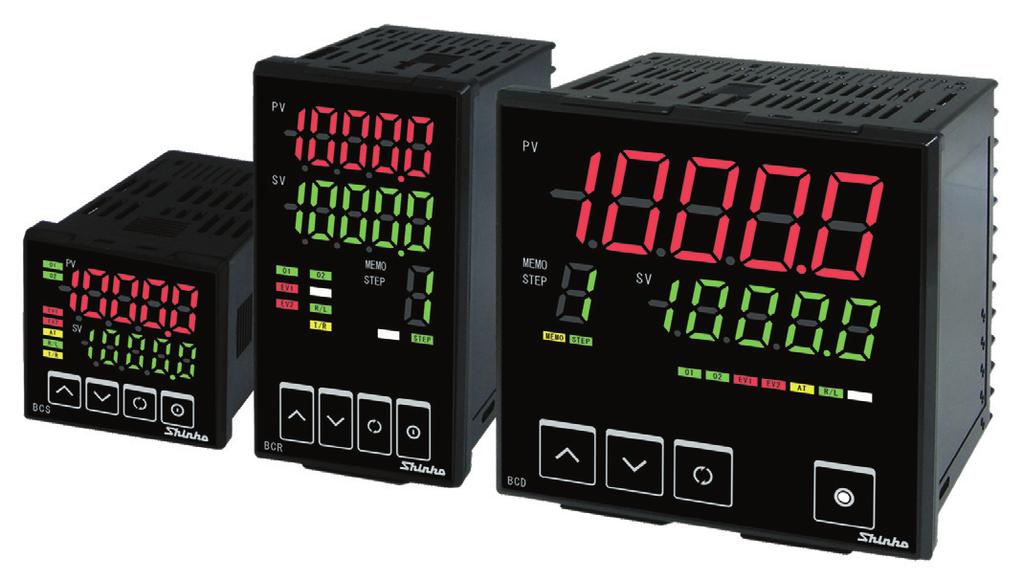

5 REGULATORY TEMPERATURY I PROCESÓW BCS2, BCR2, BCD2 Regulacja: PID, PI, PD, P, ON/OFF lub 2DOF Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Dokładność: ±0.1% (0.2%) Próbkowanie: 125ms Wyjście: przekaźnikowe, SSR lub prądowe mA Automatyczny dobór nastaw, kasowanie offsetu Regulacja grzanie, chłodzenie lub grzanie/chłodzenie Regulacja automatyczna/ręczna Wyjścia alarmowe/zdarzeń RS-485 (Shinko ASCII, MODBUS RTU/ASCII) Możliwość rozbudowy o funkcje specjalne Stopień ochrony IP66 Dane techniczne Wyświetlacz BCS2: PV [4 1/2, czerwone cyfry, 12.4 x 5.8mm (HxW)], SV [4 1/2, zielone cyfry, 8.8 x.9mm (HxW)]. Wyświetlacz BCR2: PV [4 1/2, czerwone cyfry, 14 x 5.8mm (HxW)], SV [4 1/2, zielone cyfry, 14 x 5.8mm (HxW)], MEMO/STEP [1 zielona cyfra, 14 x 5.8mm (HxW)]. BCD2: PV [4 1/2, czerwone cyfry, 24 x 11mm (HxW)], SV [4 1/2, zielone cyfry, 14 x 7mm (HxW), MEMO/STEP [1 zielona cyfra, 14 x 7mm (HxW)]. Wejście pomiarowe Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26) max. rez. zewn. 100Ω (jednak dla B max. rezystancja zewnętrzna 40Ω). : Pt100, JPt100, linia - przewodowa. Dopuszczalna rezystancja: 10Ω (na przewód). DC prądowe : mA DC, mA DC. Impedancja wejścia: 50Ω, max. prąd wejścia 50mA. Wejście DC napięciowe : 0...1VDC impedancja wejścia min. 1MΩ. Dopuszczalne napięcie wejścia 5V. Dopuszczalna rezystancja źródła sygnału max. 2kΩ. : 0...5V, 1 5V, VDC, impedancja wejścia min. 100kΩ. Dopuszczalne napięcie wejścia 15V. Dopuszczalna rezystancja źródła sygnału max. 100Ω. Dokładność Dokładność Termopary : ±0.2% zakresu ±1 cyfra, jednak dla: R, S: C: ±6 C, B: C (600 F): dokładność niegwarantowana. K, J, E, T, N: poniżej 0 C: ±0.4% zakresu ±1 cyfra. (przy 25 C) : ±0.1% zakresu ±1 cyfra. Prądowe : ±0.2% zakresu ±1 cyfra. Napięciowe : ±0.2% zakresu ±1 cyfra. Wpływ temp. otocz. 50ppm/ C dla każdego zakresu. Próbkowanie 125ms Dokładność czasu ±1.0% ustawionego czasu. Regulacja Metoda regulacji może zostać wybrana za pomocą klawiatury spośród następujących(domyślnie: PID z funkcją automatycznego doboru nastaw): PID (z funkcją automatycznego doboru nastaw). PI, gdy czas wyprzedzenia jest ustawiony 0 (D=0). PD (z funkcja automatycznego/ręcznego kasowania offsetu), gdy czas zdwojenia jest ustawiony 0 (I=0). P (z funkcja automatycznego/ręcznego kasowania offsetu), gdy czas wyprzedzenia i zdwojenia jest ustawiony 0 (I=0,D=0). Włącz/wyłącz (ON/OFF) z ustawianą histerezą, gdy zakres proporcjonalności jest ustawiony 0 (P=0). 2DOF (regulacja PID o dwóch stopniach swobody). Metoda regulacji Wyjście regulacyjne OUT1 Zakres proporcjonalności OUT1 (P) Wejście termoparowe i bez przecinka: 0 do zakres wejścia [Domyślnie: 10 C]. Wejście termoparowe i z przecinkiem: 0.0 do zakres wejścia [Domyślnie: 10.0 C]. Wejście prądowe i napięciowe: [Domyślnie: 2.5%]. Czas zdwojenia (I) s [Domyślnie: 200s]. Czas wyprzedzenia (D) s [Domyślnie: 50s]. Cykl proporcjonalności OUT1 0.5 lub s [Domyślnie: wyjście przekaźnikowe 0s, wyjście napięciowe logiczne (SSR): s, wyjście prądowe: brak cyklu proporcjonalności]. ARW % [Domyślnie: 50%]. Ręczny reset offsetu ± zakres proporcjonalności [Domyślnie: 0.0]. Histereza regulacji włącz/wyłącz Wejście termoparowe i : C [Domyślnie: 1.0 C]. Wejście prądowe i napięciowe: (z ustawionym przecinkiem). Górny/dolny limit wyjścia OUT % (dla wyjścia prądowego %) [Domyślnie: dolny limit OUT1: 0%, górny limit OUT1: 100%]. Przekaźnikowe: 1a A 250VAC (obc. rezyst.), 1A 250VAC (obc. induk. cos =0.4), żywotność cykli. Napięciowe logiczne: 0/12VDC ±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe: mADC (rozdzielczość 12000), obciążenie rezystancyjne: max. 550Ω (inne po uzgodnieniu). Napięciowe: VDC (rozdzielczość 12000), obciążenie rezystancyjne: min. 1MΩ (inne po uzgodnieniu). Wyjście alarmowe/zdarzeń EV1 Wyjście Przekaźnikowe: 1a A 250VAC (obc. rezyst.), 1A 250VAC (obc. induk. cos =0.4), żywotność cykli. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 5

6 Działanie alarmowe Typ alarmu i sposób działania wyjścia mogą być wybierane za pomocą klawiatury spośród następujących: brak działania, górna odchyłka, dolna Typ alarmu odchyłka, obustronna odchyłka, niezależna obustronna odchyłka, strefa odchyłki, niezależna strefa odchyłki, górny próg, dolny próg, górna odchyłka z standby, dolna odchyłka z standby, obustronna odchyłka z standby, niezależna obustronna odchyłka z standby. Sposób działania wyjścia jest wybierany przez użytkownika jako zwieranie i rozwieranie wyjścia dla powyższych alarmów. Działanie Włącz/wyłącz Histereza Wejście termoparowe i : C [Domyślnie: 1.0 C]. Wejście prądowe i napięciowe: (z ustawionym przecinkiem). Wyjście Wyjścia EV1 i EV2 dla których wybrano działanie alarmowe [kod nastawy ]. Alarm przerwania pętli regulacji Zakres nastawy Czas zadziałania alarmu przerwania pętli: minut. Zakres zadziałania alarmu przerwania pętli: Wejście termoparowe i : C, prądowe i napięciowe: (z ustawionym przecinkiem). Wyjście Wyjścia EV1 i EV2 dla których wybrano alarm przerwania pętli regulacyjnej [kod nastawy 014]. Regulacja programowa Ilość programów 1 Ilość kroków 9 Ilość powtórzeń razy. Zakres czasu godzin: 59 minut/krok lub minut: 59 sekund/krok. Wart. oczekiwania % zakresu wejścia (zakresu skalowania dla wejścia prądowego i napięciowego. Funkcja przetwornika sygnału Przetwornik sygnału Sygnał wejściowy jest przeliczany na sygnał mA (funkcja dostępna, tylko dla wyjścia prądowego). Ogólne Materiał obudowy Tworzywo w kolorze czarnym. Panel Folia membranowa. Stopień ochrony Panel czołowy: IP66, tył obudowy: IP20, zaciski elektryczne: IP00. Pozostałe VAC 50/60Hz. Dopuszczalne zmiany napięcia: VAC. 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia: 20 28VAC/DC. Pobór mocy VAC: ok. 8VA (gdy dodano max. liczbę opcji ok. 11VA). 24VAC: ok. 5VA (gdy dodano max. liczbę opcji ok. 8VA) dla 24VDC: ok. 5W (gdy dodano max. liczbę opcji ok. 8W). Rezystancja izolacji Min. 10MΩ przy 500VDC Wytrzymałość elektryczna 1.5kVAC przez 1 minutę pomiędzy zaciskami wejścia i zaciskami zasilania. 1.5kVAC przez 1 minutę pomiędzy zaciskami wyjścia i zaciskami zasilania. 500VAC przez 1 minutę pomiędzy zaciskami wyjścia P24 i zaciskami zasilania C (bez kondensacji i oblodzenia). 5 85%RH (bez kondensacji). Temp. otoczenia Wilgot. otoczenia zewnętrzne BCS2: W48 x H48 x D68mm, BCR2: W48 x H96 x D68mm, BCD2: W96 x H96 x D68mm. Waga BCS2: ok. 110g, BCR2: ok. 160g, BCD2: ok. 220g. Wyposażenie stand. Ramka montażowa 1szt. (dla BCS2) lub uchwyty śrubowe 1kpl. (dla BCR2, BCD2), instrukcja obsługi. Dodatkowe Pokrywa zacisków, przekładnik prądowy CT (CTL-6S) dla alarmu przepalenia grzałki 20A, przekładnik prądowy CT (CTL-12-S6-10L1U) dla alarmu przepalenia grzałki 100A (zamawiane oddzielnie), kabel narzędziowy CMD-001. wyposażenie Funkcje standardowe Korekcja charakterystyki, korekcja czujnika, blokada nastaw, regulacja automatyczna/ręczna, rampa, regulacja programowa, jednostka czasu Funkcje programu, temperatura startu programu, typ startu regulacji programowej, działanie po przywróceniu zasilania, wyjście końca programu, samostandardowe -diagnostyka, automatyczna kompensacja zimnych końców termopar, błąd wejścia (przekroczenie zakresu), sygnalizacja uszkodzenia czujnika, wskazania startowe, złącze komunikacyjne z do współpracy z konwerterem USB typu CMD-001 (dostępne na zamówienie). Opcjonalne funkcje Wejście zdarzeń [kod opcji: EIW, EIT, EI] Jeżeli wybrano funkcję sterowania pamięcią nastaw, mogą być przełączane ustawione max 4 wartości zadane SV1...SV4. Wejście zdarzeń 2 wejścia (dla BCS2, gdy dodano opcję C5W, wejścia nie mogą być dodane, jeżeli dodano opcję EIT tylko jedno wejście zdarzeń jest dostępne). Max prąd Ok. 16mA Wyjście alarmowe/zdarzeń EV2 [kod opcji: EV2, EV2+D...] Wyjście Przekaźnikowe: 1a A 250VAC (obc. rezyst.), 1A 250VAC (obc. induk. cos =0.4), żywotność cykli. Funkcje Takie same jak dla wyjścia EV1 oraz wyjście chłodzenia (OUT2). Alarm przepalenia grzałki [kod opcji: C5W, EIW, W] Dla wyjścia prądowego opcja ta nie może być dodana. 20A lub 100A (musi być wyspecyfikowany podczas zamawiania). Prąd znamionowy 1- fazowy: wykrywa przepalenie za pomocą jednego wejścia CT1. - fazowy: wykrywa przepalenie za pomocą dwóch wejść CT1 i CT2. 20A: A (wyłączony gdy ustawiono 0). Zakres nastawy 100A: A (wyłączony gdy ustawiono 0). Dokładność ±5% prądu znamionowego. Działanie Włącz/wyłącz. Wyjście EV1 lub EV2 dla którego wybrano alarm przepalenia grzałki (kod nastawy: 01). Wyjście regulacyjne grzanie/chłodzenie (kod opcji: EV2, DS, DA, DV, EV2+D...) Zakres prop. OUT razy zakres proporcjonalności wyjścia OUT2 (włącz/wyłącz, gdy ustawiono 0). Czas zdwojenia (I) Taki sam jak dla wyjścia OUT1. Czas wyprzedz. (D) Taki sam jak dla wyjścia OUT1. Cykl prop. OUT2 0.5 lub s [Domyślnie: wyjście przekaźnikowe 0s, wyjście napięciowe logiczne (SSR): s, wyjście prądowe: brak cyklu proporcjonalności] Strefa pokrycia/ Wejście termoparowe i : C [Domyślnie: 1.0 C]. martwa Wejście prądowe i napięciowe: (z ustawionym przecinkiem). Histereza regulacji Wejście termoparowe i : C [Domyślnie: 1.0 C]. włącz/wyłącz OUT2 Wejście prądowe i napięciowe: (z ustawionym przecinkiem). Górny/dolny limit OUT % (dla wyjścia prądowego %) [Domyślnie: dolny limit OUT2: 0%, górny limit OUT2: 100%] Metoda chłodzenia OUT2 Wyjście regulacyjne OUT2 (1) Chłodzenie powietrzem (charakterystyka liniowa) [Domyślnie: chłodzenie powietrzem]. (2) Chłodzenie olejem (1.5 x moc charakterystyki liniowej). () Chłodzenie wodą (2 x moc charakterystyki liniowej). Przekaźnikowe: 1a A 250VAC (obc. rezyst.), 1A 250VAC (obc. induk. cos =0.4), żywotność cykli. Napięciowe logiczne: 0/12VDC ±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe: mADC (rozdzielczość 12000), obciążenie rezystancyjne: max. 550Ω (inne po uzgodnieniu). 6 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

7 Interfejs komunikacyjny (kod opcji C5W, C5) Interfejs EIA RS-485 Metoda komunikacji Pół-duplex Synchronizacja Start/stop Prędkość 9600, 19200, 8400bps, wybierana za pomocą klawiatury [Domyślnie: 9600bps]. Bit danych: 7 lub 8 Bit danych Parzystość: even, odd i none, wybierana za pomocą klawiatury [Domyślnie: 7bitów/even]. Bit stopu: 1 lub 2, wybierany za pomocą klawiatury [Domyślnie: 1bit]. Format danych Protokół Shinko ModBus ASCII ModBus RTU Bit startu Bit danych 7 7 lub 8 8 Parzystość Tak (even) Tak (even, odd) lub brak Tak (even, odd) lub brak Bit stopu 1 1 lub 2 1 lub 2 Czas opóźnienia odpowiedzi ms [Domyślnie: 10ms]. Odpowiedź z regulatora może być opóźniona po otrzymaniu polecenia z komputera. Wejście zdalnego zadawania (kod opcji: EIT) Sygnał Prądowy: mA Max prąd Max 50mA Impedancja wejścia Max 50Ω Próbkowanie wejścia 125ms Wyjście retransmisyjne (kod opcji: EIT) Umożliwia przetwarzanie wartości PV, SV, MV, DV na analogowy sygnał prądowy z częstotliwością co 125ms. Rozdzielczość Wyjście Prądowe: mA (rezystancja obciążenia: max. 550Ω). Dokładność wyjścia ±0.% pełnego zakresu Wyjście izolowanego zasilacza (kod opcji: P24) Wyjście 24V DC ±V DC (gdy prąd obciążenia wynosi 0mA). Tętnienie napięcia 200mV (gdy prąd obciążenia wynosi 0mA). Max. obciążenie 0mA DC Zamawianie BC S W48 x H48 x D68mm R W48 x H96 x D68mm D W96 x H96 x D68mm R Przekaźnikowe: A, 250V AC Wyjście S Napięciowe logiczne (do SSR): 0/12V DC OUT1 A Prądowe liniowe: 4 20mA V Napięciowe liniowe: 4 20mA V AC 1 24V AC/DC Wejście 0 Uniwersalne - wielozakresowe. (*1) 0 Brak opcji 1 1 Wyjście zdarzeń (*) lub wyjście grzanie/chłodzenie EV2 2 Wyjście grzanie/chłodzenie: napięciowe logiczne 0/12V (SSR) DS Opcja 1 (*2) 5 Wyjście zdarzeń EV2(*) + wyjście grzanie/chłodzenie OUT2: przekaźnikowe A, 250VAC (*4) EV2+DR 6 Wyjście zdarzeń EV2(*) + wyjście grzanie/chłodzenie OUT2: napięciowe logiczne 0/12V (SSR) (*4) EV2+DS 7 Wyjście zdarzeń EV2(*) + wyjście grzanie/chłodzenie OUT2: prądowe liniowe mA (*4) EV2+DA 0 Brak opcji 2 1 Wejście zdarzeń (2 wejścia) (*5) + interfejs RS485 + alarm przepalenia grzałki 20A (*6) E5W (20A) 2 Wejście zdarzeń (2 wejścia) (*5) + interfejs RS485 + alarm przepalenia grzałki 100A (*6) E5W (100A) Wejście zdarzeń (2 wejścia) + alarm przepalenia grzałki 20A (*6) EIW (20A) Opcja 2 (*2) 6 Interfejs komunikacyjny RS-485 C5 7 Alarm przepalenia grzałki 20A (*6) W (20A) 8 Alarm przepalenia grzałki 100A (*6) W (100A) 9 Wejście zdarzeń (2 punkty) EI 4 Wyjście grzanie/chłodzenie: prądowe liniowe mA Wejście zdarzeń (2 wejścia) + alarm przepalenia grzałki 100A (*6) DA EIW (100A) 4 5 Wyjście izolowanego zasilacza 24VDC (do zasilania przetworników dwuprzewodowych) Wejście zdarzeń (2 wejścia) (*7) + wejście zdalnego zadawania + wyjście retransmisyjne P24 EIT (*1) Typ sygnału pomiarowego jest wybierany przez użytkownika za pomocą klawiatury. (*2) Tylko po jednej opcji można wybrać dla pozycji [opcja 1 i opcja 2]. (*) Wyjście zdarzeń EV1 jest standardowym wyposażeniem każdego regulatora. Dla wyjść EV1/EV2 alarmu przepalenia grzałki, wyjście uruchamiane za pomocą komendy komunikacyjnej dostępne jest po dodaniu opcji C5W, EIW, C5 lub W. (*4) Gdy opcje EV2+D i EIT dodane są jednocześnie, zaciski wyjścia retransmisyjnego stają się zaciskami wyjścia EV2, wyjście retransmisyjne jest niedostępne. Dla BCS2, opcje EV2+D są niedostępne. (*5) Dla BCS2 opcjonalne 2 wejścia zdarzeń nie są dostępne. (*6) Dla wyjścia prądowego, alarm przepalenia grzałki jest niedostępny. Przekładniki prądowe CT należy zamawiać oddzielnie. (*7) Dla BCS2 dostępne jest tylko jedno wejście zdarzeń Akcesoria dostępne na zamówienie Pokrywa zacisków elektrycznych (TC). Przekładnik prądowy CT dla alarmu przepalenia grzałki 20A (CTL-6-S-H). Przekładnik prądowy CT dla alarmu przepalenia grzałki 100A (CTL-12-S6-10L1U). Kabel komunikacyjny z konwerterem USB CMD-001. Kabel USB (do połączenia CMD-001 z komputerem PC). ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 7

8 Zakresy pomiarowe wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 2 08 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe 4 20mA DC 0 20mA DC 0 1V DC (*1) 0 5V DC Napięciowe 1 5V DC 0 10V DC (*1) Dla sygnału prądowego i napięciowego wejście jest skalowanie. Zaciski podłączeniowe Seria BCS2 PWR 24V AC/DC P24 O2 24V DC 0mA Seria BCR2 i BCD2 EXT CONT TRANSMIT OUTPUT EVENT INPUT DI2 DI1 CT1 CT V AC 2 EV1 NO 4 5 EV2/O2 NO EVENT INPUT DI2 DI1 6 A 250VAC A 250VAC A 250V AC 7 1 EXT CONT CT1 CT1 O1 NO 14 8 CT2 CT TRANSMIT >1V OUTPUT 16 A 10 DI2 YA(-) A 17 V 11 B DI1 DI1 YB(+) EVENT EVENT 18 SG 12 B INPUT INPUT RS-485 DC TC 1 CT1 2 CT EVENT INPUT 8 DI2 9 DI1 10 YA(-) 11 YB(+) POWER SUPPLY 1 24V AC/DC V AC 14 A 250V AC 15 O1 NO 16 A 250V AC 17 EV1 NO 18 P24 O2 A 250V AC 19 EV2/O2 NO 20 >1V A V 21 A 22 2 B EVENT INPUT EXT CONT TRANSMIT OUTPUT BCS2 BCR2 BCD2 Wejście zdarzeń DI1 (BCS2 opcje: EIW, EIT, EI, BCR2/ BCD2 opcje: C5W, EIW, EIT, EI) Wejście zdarzeń DI2 (BCS2 opcje: EIW, EI, BCR2/BCD2 opcje: C5W, EIW, EIT, EI) Wejście zdalnego zadawania wartości SV (opcja EIT) Wyjście retransmisyjne (opcja EIT) Uszczelka Ramka montażowa Pokrywa zacisków (opcja) 48 8,4 58,5 (65) (*) ,5 (47,5) (*) (60) Uszczelka Uchwyt montażowy Pokrywa zacisków (opcja) 8,4 58,8 (67)(*) 91 (94) (*) (106) Uszczelka Uchwyt montażowy Pokrywa zacisków 8,4 58,8 (67) (*) (*) Gdy została użyta pokrywa zacisków elektrycznych (TC). 91 (94) (*) (106) Kabel komunikacyjny CMD-001 (dostarczany oddzielnie na zamówienie) 200 +/ ,5 12 SG RS B DC TC 4 Opis zacisków podłączeniowych POWER SUPPLY VAC lub 24 VAC/DC EV1 Wyjście zdarzeń 1 EV2 Wyjście zdarzeń 2 (opcja EV2, EV2+D...) O2 Wyjście regulacyjne OUT2 (opcje: EV2, DS, DA, EV2+D...) P24 Wyjście izolowanego zasilacza (opcja: P24) O1 Wyjście regulacyjne OUT1 TC Wejście termoparowe Wejście (Pt100) DC Wejście prądowe lub napięciowe CT1 Wejście CT1 (opcje:c5w, EIW, W) CT2 Wejście CT2 (opcje:c5w, EIW, W) RS-485 Interfejs komunikacyjny (opcja: C5E, C5) Po połączeniu z kablem USB CUS-100 (dostarczany oddzielnie na zamówienie) Kontrolka komunikacyjna Kabel narzędziowy CMD-001 Kabel USB CUS-100 Kabel CUS-100: microusb typu B USB typu A (mogą zostać użyte ogólnodostępne kable USB do połączenia z CMD-001). 8 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 200

9 otworów montażowych. BCS2 Gdy dodana jest opcja EIW, EI lub W. Izolacja elektryczna 1 2 POWER SUPPLY 1 14 CT1 CT2 OUT Montaż ścisły (boczny) regulatorów. n: Ilość zamontowanych urządzeń EV1 EV2 OUT DI1 DI2 CPU TC DC BCR2 5 : Gdy dodana jest opcja W. P24 : Gdy dodana jest opcja EI. 6 Jeżeli wyjście OUT1 jest SSR lub prądowe oraz wyjście OUT2 jest SSR lub prądowe, wyjścia OUT1 i OUT2 nie są izolowane elektrycznie. Seria BCR2 i BCD2. Gdy dodana jest opcja C5W lub C DI1 DI2 RS-485 RS-485 Montaż ścisły (boczny) regulatorów. n: Ilość zamontowanych urządzeń 1 14 POWER SUPPLY Izolacja elektryczna OUT1 CT1 CT2 2 BCD EV1 EV2 OUT2 CPU TC DC P24 : Gdy dodana jest opcja C5W. Gdy dodana jest opcja EIT lub EI. Montaż ścisły (boczny) regulatorów. n: Ilość zamontowanych urządzeń DI1 DI2 TA Izolacja obwodów, wytrzymałość elektryczna. Seria BCS POWER SUPPLY OUT1 Izolacja elektryczna EXT CONT 4 5 Gdy dodana jest opcja C5W lub C POWER SUPPLY EV1 EV2 OUT Izolacja elektryczna CT1 CT2 RS-485 CPU OUT1 TC DC EV1 EV2 OUT2 P24 Gdy dodana jest opcja EIW, EI lub W. CPU TC DC : Gdy dodana jest opcja EIT P24 : Gdy dodana jest opcja C5W. DI1 DI2 Gdy dodana jest opcja EIT. Izolacja elektryczna 1 14 POWER SUPPLY Izolacja elektryczna POWER SUPPLY 1 14 CT1 OUT OUT1 CT1 CT EV1 EV2 OUT2 P TA EXT CONT CPU TC DC ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, EV1 EV2 OUT2 CPU TC DC P24 20 : Gdy dodana jest opcja EIW. Jeżeli wyjście OUT1 jest SSR lub prądowe oraz wyjście OUT2 jest SSR lub prądowe, wyjścia OUT1 i OUT2 nie są izolowane elektrycznie

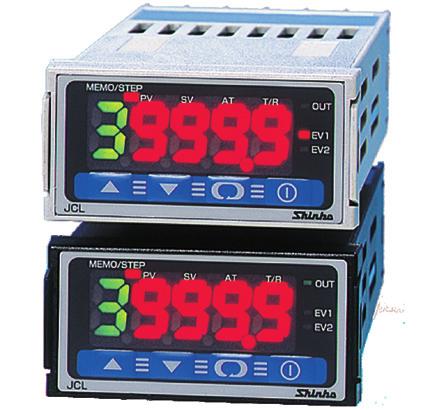

10 MINIATUROWE REGULATORY TEMPERATURY I PROCESÓW JCL-A Regulacja: PID, PI, PD, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 250ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Wejście binarne: sterowanie nastawami, programem lub timerem Wyjścia alarmowe RS-485 (Shinko ASCII, MODBUS RTU/ASCII) Regulacja programowa (krzywa 9 kroków) Funkcja przetwornika sygnału Stopień ochrony IP66 Dane techniczne Wyświetlacz Wejście Dokładność Próbkowanie Wyjście regulacyjne OUT1 Metoda regulacji Wyjścia alarmowe EV1, EV2 (zdarzeń) Wejścia binarne DI Funkcja regulatora programowalnego PV/SV; 4 czerwone cyfry 8.7x5mm(HxW), MEMO/STOP ; 1 zielona cyfra 8.7x5mm(HxW). Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26); zewnętrzna rezystancja: max. 100Ω, dla wejścia B, max. 40Ω. : Pt100, JPt100 linia - przewodowa (dopuszczalna rezystancja przewodów: max. 10Ω na przewód). Prądowe : mA, mA: imp. wejścia: 50Ω (wymagany zewnętrzny bocznik 50Ω), dopuszczalny prąd wejścia: max. 50mA. Napięciowy : 0...1VDC: imp. wejścia min. 1MΩ, max. napięcie wejścia 5VDC, max. rezystancja źródła sygnału 2kΩ. : 0...5V, 1...5V, VDC: imp. wejścia min. 100kΩ, max. napięcie wejścia 15VDC, max. rezystancja źródła sygnału 100Ω. Termopary : ±0.2% zakresu wejścia ±1 cyfra lub ±2 C (4 F) w zależności co większe. Jednak, wejście R, S w zakresie C( F): ±6 C (12 F). Wejście B w zakresie C ( F): dokładność niegwarantowana. Wejście K, J, E, T, N poniżej 0 C (2 F): ±0.4% zakresu wejścia ±1 cyfra. : ±0.1% zakresu wejścia ±1 cyfra lub ±1 C (2 F) w zależności co większe. Prądowe i napięciowe : ±0.2% zakresu wejścia ±1 cyfra. 250ms Przekaźnikowe : 1a; A, 250VAC (obciążenia rezystancyjnego), 1A, 250VAC (obc. indukc. cosø=0.4), żywotność: cykli. Napięciowe (SSR) : 0/12VDC ±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe : mA, obciążenie rezystancyjne max. 550Ω. Napięciowe ciągłe : V, obciążenie rezystancyjne: min. 1MΩ. Następujące typ regulacji może zostać wybrany za pomocą klawiatury spośród (domyślnie: PID): PID (z funkcją auto-tuningu), PI, PD (z funkcją auto- -resetu), P (z funkcją auto-resetu) lub ON/OFF. Zakres proporcjonalności OUT1 (P) : % (regulacja ON/OFF, gdy P=0 lub 0.0). Czas zdwojenia (I) : s (wyłączony, gdy I=0). Czas wyprzedzenia (D) : s (wyłączony, gdy D=0). ARW : %. Cykl proporcjonalności : s (nastawa niedostępna dla wyjścia prądowego). Histereza ON/OFF : C ( F) lub dla wejścia prądowego lub napięciowego (z przecinkiem). Typ alarmu, wyjście timera lub alarm zakończenia programu może być wybrany za pomocą klawiatury spośród (domyślnie: brak działania): Brak działania. Górna odchyłka : (-) zakres wejścia do zakres wejścia. Dolna odchyłka : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka : 0 do zakres wejścia. Strefa odchyłki : 0 do zakres wejścia. Górny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Dolny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Górna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Dolna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka z standby : 0 do zakres wejścia. Dokładność nastawy : Taka sama jak dokładność wyświetlania. Działanie : ON/OFF. Histereza Termopary i : C ( F) dla wejścia prądowego i napięciowego: (z przecinkiem). Wyjście EV1 : Przekaźnikowe: 1a; A, 250VAC (obc. rezyst.), 1A, 250VAC, żywotność cykli. Wyjście EV2 : Open collector: max. 0.1A, 24VDC. Funkcja opóźnienia działania alarmu : Działanie alarmu jest opóźnione za pomocą tej funkcji. Funkcja zatrzymywania działania alarmu : Gdy alarm jest aktywowany, wyjście zostaje aktywne aż do momentu wyłączenia zasilania. Wejście binarne DI posiada funkcje, pokazane poniżej. Funkcja wejścia DI może zostać wybrana za pomocą klawiatury. Funkcja timera Gdy sygnał wejścia wejdzie w ustawiony zakres, rozpoczyna się pomiar czasu, wyjście timera jest aktywowane po minięciu ustawionego czasu. Funkcja zdalnego wyboru SV1/SV2 Wartość zadana SV1 i SV2 mogą być przełączane za pomocą zewnętrznego sygnału (jeżeli JCL-A jest użyty jako regulator programowalny, funkcja ta jest niedostępna). Gdy zaciski DI (10 i 12) są rozwarte to wyświetlana jest wartość zadana SV1, gdy zaciski DI (10 i 12) są zwarte to wyświetlana jest wartość zadana SV2. Funkcja zdalnego sterowania OUT/OFF (RUN/STOP): Blokada wyjścia regulacyjnego OUT/OFF (dla regulacji stałowartościowej) lub START/STOP regulacji programowej. [Regulacja stałowartościowa]: Jeżeli JCL-A jest ustawiony jako regulator programowalny, funkcja OUT/OFF jest niedostępna. Zaciski DI (10 i 12) są rozwarte: wyjście OUT jest aktywne, zaciski DI (10 i 12) są zwarte: wyjście OFF jest nieaktywne. [Regulacja programowa]: START/STOP regulacji programowej może zostać wykonany za pomocą zewnętrznego impulsu (czas ok. 0ms). Jeżeli zostanie podany impuls na wejście podczas oczekiwania (standby), rozpoczyna się regulacja programowa. Jeżeli impuls zostanie podany podczas regulacji programowej, regulacja zostanie zatrzymana, regulator powraca do trybu oczekiwania. Jeżeli impuls zostanie podany podczas, gdy wyjście zakończenia programu jest aktywne, wyjście zakończenia programu zostanie wyłączone. JCL-A może pracować jako regulator programowalny wykonujący program składający się z max. 9 kroków. Błąd odliczania czasu : +/-1 minuta. Wyjście końca programu : Ustawione za pomocą klawiatury. Gdy program zostanie zakończony, wyjście jest aktywowane i jest aktywne do momentu wyłączenia za pomocą klawisza OUT/OFF. 10 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

11 Funkcja przetwornika JCL-A posiada możliwość przyłączenia regulatora na funkcję przetwornika sygnału, która może zostać włączona za pomocą klawiatury (tylko dla wersji z wyjściem prądowym) VAC 50/60Hz, 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia: VAC, VAC/DC. Pobór mocy Ok. 5VA. Rezystancja izolacji Min. 10MΩ, przy 500VDC Wytrzymałość elekt. Pomiędzy zaciskami wejścia i zasilania, pomiędzy zaciskami wyjścia i zasilania: 1.5kVAC przez 1 minutę. Warunki środowiska Temperatura otoczenia: C, wilgotność otoczenia: %RH (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa w kolorze jasnoszarym (opcjonalnie może być w kolorze czarnym). Montaż Panelowy przy użyciu ramki montażowej (grubość panelu montażowego: mm)., waga zewnętrzne W48xH24xD98.5mm, waga ok. 120g. Funkcje standardowe Korekcja czujnika, blokada nastaw, filtr PV, zabezpieczenie przed zanikiem zasilania, auto-diagnostyka, automatyczna kompensacja temperatury zimnych końców, uszkodzenie czujnika (przekroczenie zakresu), wskazania startowe, chwilowe przełączanie wskazania PV/SV, stopień ochrony IP66. Akcesoria Precyzyjny bocznik 50Ω dla wejścia prądowego (dostarczany oddzielnie). Opcje Jeżeli opcja jest dodana, wyjście zdarzeń EV1 nie może być użyte. Dla wyjścia grzanie/chłodzenie używane są zaciski 8 i 9 (zaciski EV1). Działanie regulacji grzania : Takie same jak dla wyjścia regulacyjnego OUT. Działanie regulacji chłodzenia Zakres proporcjonalności (P) : razy zakres proporcjonalności OUT, regulacja ON/OFF, gdy ustawiono 0 lub 0.0. Wyjście regulacyjne Czas zdwojenia (I) : Taki sam jak OUT. (grzanie/chłodzenie) Czas wyprzedzenia (D) : Taki sam jak OUT. [DR] Cykl proporcjonalności : s (nastawa niedostępna dla wyjścia prądowego). Zakres pokrycia/martwy : Wejście termoparowe i : C ( F), prądowe i napięciowe: (z przecinkiem). Histereza ON/OFF : Wejście termoparowe i : C ( F), prądowe i napięciowe: lub (z przecinkiem). Wyjście regulacyjne (EV1) : 1a; A, 250VAC (obc. rezyst.), 1A, 250VAC (obc. indukc. cosø=0.4), żywotność: cykli. Za pomocą komputera mogą zostać wykonane różne operacje: zamiana nastaw, odczytywanie i ustawianie wartości nastawy itp. Regulatory programowalne Shinko wyposażone w opcję SVTC mogą cyfrowo wysyłać wartość nastawy SV do regulatorów JCL-A wyposażonych w opcję C5. Interfejs komunikacyjny : EIA RS-485. Metoda komunikacji : Komunikacja pół-duplex. Metoda synchronizacji : Synchronizacja start-stop. Interfejs komunikacyjny [C5] Prędkość komunikacji : 2400/4800/9600/19200 (może być wybierana z klawiatury). Parzystość : Even (protokół Shinko i Modbus ASCII), no parity (Modbus RTU). Bit start/stop : 1 Protokół komunikacyjny : Shinko/Modbus RTU/Modbus ASCII (może być wybierana z klawiatury). Ilość regulatorów : Max.. 1 regulatorów do jednego komputera (hosta). Detekcja błędów : Parzystość, suma kontrolna (LRC), CRC. Pokrywa zacisków [TC] Pokrywa zacisków, zabezpieczająca przed przypadkowym dotknięciem zacisków elektrycznych pod napięciem. Czarny kolor [BK] Czarny kolor obudowy. Zakresy wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 0 00 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe Napięciowe 4 20mA DC 0 20mA DC 0 1VDC 0 5VDC 1 5VDC 0 10VDC (wejście dowolnie skalowane) Dla wejścia prądowego i napięciowego możliwe jest skalowanie i zmiana położenia przecinka. Dla wejścia prądowego wymagane jest zainstalowanie zewnętrznego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). Zaciski podłączeniowe B A A 240V AC TC DC EV1 NO B RS-485 YA YB SG NO OUT DI EV2 0.1A 24V ADC 240V AC VAC Zamawianie JCL-A- / M,, W48 x H24 x D100mm R Przekaźnikowe: A, 250VAC Wyjście S Napięciowe logiczne (do SSR): 0/12VDC regulacyjne OUT1 A Prądowe ciągłe: mA V Napięciowe ciągłe: VDC Wejście M Uniwersalne- wielozakresowe VAC (standardowe, bez ozn.) 1 24VAC/DC DR Wyjście grzanie/chłodzenie (przekaźnikowe) Opcje TC Porywa zacisków elektrycznych Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Wyjścia zdarzeń (EVT1 i EVT2) są standardowym wyposażeniem regulatora. Działanie alarmu, funkcja timera i funkcja zakończenia programu mogą być wybrane za pomocą klawiatury. Gdy opcja C5 jest dodana, wyjście zdarzeń EVT2 i wejście DI nie być użyte. Gdy opcja DR jest dodana, wyjście zdarzeń EVT1 nie może być użyte. Standardowym napięciem zasilania jest VAC. W przypadku napięcia 24VAC/DC zaznacz je za pomocą 1. C5 Interfejs komunikacyjny RS-485 BK Czarny kolor obudowy V AC/DC ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 11

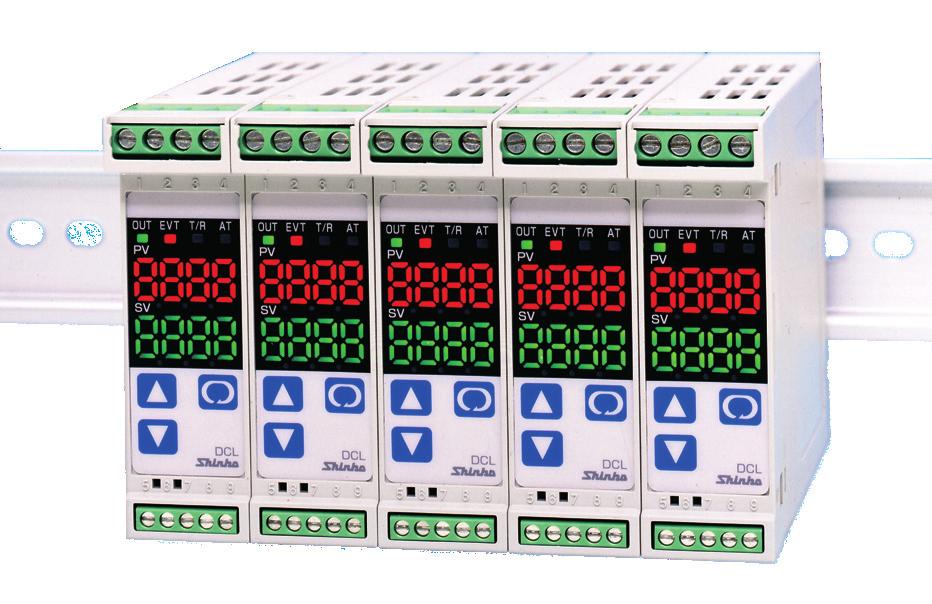

12 REGULATORY TEMPERATURY I PROCESÓW NA SZYNĘ DIN DCL-A Regulacja: PID, PI, PD, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 125ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Rampa Wyjście zdarzeń RS-485 (Shinko ASCII, MODBUS RTU/ASCII) Funkcja przetwornika sygnału Stopień ochrony IP20 Dane techniczne Wyświetlacz PV [4 czerwone cyfry, 7.4x4mm (HxW), SV [4 zielone cyfry, 7.4x4mm (HxW)]. Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26) max. rez. zewn. 100Ω (Jednak, B max. rezystancja zewnętrzna, 40Ω). : Pt100, JPt100, linia - przewodowa. Max rezystancja 10Ω (na przewód). Wejście Sygnał prądowy : mA DC, mA DC. Impedancja wejścia: zewnętrzny rezystor bocznikujący 50Ω. Max prąd wejścia 50mA. Sygnał napięciowy : 0...1VDC impedancja wejściowa 1MΩ. Max napięcie wejścia 5V. Max rezystancja źródła sygnału 2kΩ. : 0...5VDC, 1 5VDC, VDC, imp. wejścia 100kΩ. Max napięcie wejścia 15V. Max rezyst. źródła sygnału 100Ω. Dokładność Termopary : ±0.2% zakresu ±1cyfra, lub ±2 C (4 F) w zależności co większe. Dla R, S w zakresie C (400 F): ±6 C (12 F). Dla B, C (600 F): dokładność niegwarantowana. K, J, E, T, N, poniżej 0 C (2 F): ±0.4% zakres ±1cyfra. : ±0.1% zakresu ±1cyfra, lub 1 C (2 F) w zależności co większe. Prądowe i napięciowe : ±0.2% zakresu ±1cyfra. Próbkowanie 125ms Musi być wyspecyfikowane podczas zamawiania: Przekaźnikowe : 1a, A 250VAC (obc. rezyst.), 1A 250VAC (obc. induk. cos =0.4), żywotność cykli. Wyjście regulacyjne Napięciowe logiczne : 0/12VDC ±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). OUT1 Prądowe : mADC, obciążenie rezystancyjne: max. 550Ω (0...20mA na zamówienie). Napięciowe : VDC obciążenie rezystancyjne: min. 1MΩ (inne na zamówienie). Metoda regulacji może zostać wybrana za pomocą klawiatury (domyślnie PID z funkcją automatycznego doboru nastaw) spośród: PID (z funkcją automatycznego doboru nastaw), PI, PD, P (z funkcja automatycznego kasowania offsetu) lub włącz/wyłącz (ON/OFF) z ustawianą histerezą. Zakres proporcjonalności O1 (P) : Termopary: C (2000 F), regulacja włącz/wyłącz (ON/OFF), gdy P=0. : Rezystancyjne : C ( F), regulacja włącz/wyłącz (ON/OFF), gdy P=0. : Prądowe lub napięciowe: %, regulacja włącz/wyłącz (ON/OFF), gdy P=0. Metoda regulacji Czas zdwojenia (I) : s (wyłączone, gdy I=0). Czas wyprzedzenia (D) : s (wyłączone, gdy D=0). Cykl proporcjonalności OUT1 : s (nastawa nie dostępna dla wyjścia prądowego). ARW OUT1 : 0 100% Histereza OUT1 : Termopary i : C, prądowe lub napięciowe: (z ustawionym przecinkiem). Dolny/górny limit sygnału wyjścia O1 : % (wyjście prądowe: 5 105%) Alarm: typ alarmu i sposób działania wyjścia alarmowego mogą być wybierane za pomocą klawiatury spośród poniższych: Brak działania. Górna odchyłka : (-) zakres wejścia do zakres wejścia. Dolna odchyłka : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka : 0 do zakres wejścia. Strefa odchyłki : 0 do zakres wejścia. Górny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Dolny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Górna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Dolna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Wyjście zdarzeń Obustronna odchyłka z standby : 0 do zakres wejścia. EVT Działanie : Włącz/wyłącz (ON/OFF). Histereza : Termopary i : C ( F), wejście prądowe lub napięciowe: (z przecinkiem). Alarm przerwania pętli regulacji (umożliwia detekcję uszkodzenia czujnika lub uszkodzenie elementu wykonawczego): Czas zadziałania alarmu : minut. Zakres zadziałania alarmu : Termopary i : C ( F), C ( F), wejście prądowe lub napięciowe: Alarm przepalenia grzałki (opcja W...) (mierzy prąd płynący przez obwód grzałki za pomocą przekładnika CT i sygnalizuje uszkodzenie): Prąd znamionowy grzałki musi być wyspecyfikowany podczas zamawiania spośród następujących: 5A, 10A, 20A i 50A. Zakres nastawy : Prąd znamionowy: A (w zależności wybranego zakresu nominalnego) Wyposażenie : Przekładnik prądowy CT (CTL-6S dla 5A, 10A, 20A i CTL-12-S6-10L1 dla 50A) i przewody. Wyjście (wspólne) : Open collector: max. 0.1A 24VDC VAC 50/60Hz, 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia: VAC, 20 28VAC/DC. Pobór mocy Ok. 6VA Rezystancja izolacji Dla wyjścia napięciowego logicznego (SSR) i wyjść prądowego lub napięciowego test izolacji nie może być przeprowadzony ponieważ zaciski wyjścia i zaciski komunikacyjne nie są odizolowane od pozostałych. Pozostała kombinacja oprócz powyższej: min. 10MΩ przy 500VAC. Wytrzymałość elekt. 1.5KVAC przez 1 minutę pomiędzy zaciskami wejścia i zasilania, pomiędzy zaciskami wyjścia i zaciskami zasilania. Warunki otoczenia Temperatura otoczenia: 0 50 C. Wilgotność otoczenia 5 85%RH (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa w kolorze jasnoszarym. Montaż Montaż na szynie DIN. zewnętrzne W22.5 x H75 x D100mm. Waga Ok. 120g. Funkcje standardowe Korekcja czujnika, rampa, regulacja automatyczna/ręczna, Hold alarmu, blokada nastaw, zabezpieczenie przed zanikiem napięcia zasilania, automatyczna diagnostyka, automatyczna kompensacja temperatury zimnych końców, sygnalizacja uszkodzenia czujnika, wskazania startowe. 12 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

13 Opcje Alarm przepalenia grzałki [W] Interfejs komunikacyjny [C5] Wyjście grzanie/ chłodzenie [DC] Wejście zdarzeń (binarne) [EI] Wejście zdalnego zadawania [EA] Zobacz szczegółowy opis alarmu przepalenia grzałki znajdujący się w części dotyczącej wyjścia zdarzeń (podstawowe dane techniczne). Wyjście wspólne z wyjściem alarmu i wyjściem alarmu przerwania pętli regulacji. Za pomocą interfejsu komunikacyjnego mogą być odczytywane i wykonywane nastawy regulatorów z serii DCL-A. W przypadku podłączenia regulatora programowalnego Shinko z opcją SVTC z regulatorami serii DCL-A z dodaną opcją możliwa jest cyfrowa transmisja wartości zadanej SV z regulatora programowalnego do podłączonych regulatorów z serii DCL-A. Interfejs komunikacyjny : EIA, RS-485. Metoda komunikacji : Pół-duplex, start-stop synchronizacji. Prędkość komunikacji : 2400/4800/9600/19200 (wybierana za pomocą klawiatury). Parzystość : Even/Odd/No parity (wybierana za pomocą klawiatury). Bit stopu : 1 lub 2 (wybierany za pomocą klawiatury). Protokół komunikacyjny : Producenta Shinko lub MODBUS (RTU, ASCII). Ilość podłączonych jednostek : Max. do 1 do jednego hosta. Gdy ta opcja jest dodana, dostępne jest wyjście regulacyjne O2 umożliwiające regulację grzanie/chłodzenie. Wyjście : Open collector: max. 0.1A, 24VDC. Wejście binarne (bezpotencjałowe) do zdalnego sterowania pracą regulatora, funkcja wejścia wybierana za pomocą klawiatury spośród: Zdalne przełączanie wartości zadanej SV1 i SV2. Zdalne włączanie / wyłączanie wyjścia regulacyjnego Zdalne przełączanie działania wyjścia regulacyjnego (wprost/odwrotne) Zdalne włączanie nastawionej wartości sygnału regulacyjnego Zdalne przełączanie pomiędzy regulacją automatyczną i ręczną Zdalne zatrzymywanie działania całkującego. Prąd zamkniętego obwodu: ok. 2mA Wejście analogowe do zdalnego zadawania wartości zadanej za pomocą sygnału analogowego. Sygnał zadawania: Prądowy mA Max prąd wejścia: 50mA DC. Max impedancja wejścia: 50Ω Częstotliwość próbkowania wejścia: co 125ms Zakresy wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 0 00 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe Napięciowe 4 20mA DC 0 20mA DC 0 1VDC 0 5VDC 1 5VDC 0 10VDC (wejście dowolnie skalowane) Dla wejścia prądowego i napięciowego możliwe jest skalowanie i zmiana położenia przecinka. Dla wejścia prądowego wymagane jest zainstalowanie zewnętrznego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). Zaciski podłączeniowe S/ lub A/ Widok od dołu DCL-A Zamawianie DCL-A- / M,, W22.5 x H75 x D100mm R Przekaźnikowe: A, 250VAC Wyjście S Napięciowe logiczne (do SSR): 0/12VDC regulacyjne A Prądowe liniowe: mA O1 V Napięciowe liniowe: VDC Wejście M Uniwersalne - wielozakresowe VAC (standardowe) 1 24VAC/DC DC Wyjście grzanie/chłodzenie [O2] C5 Interfejs komunikacyjny RS-485 EI Wejście zdarzeń (binarne) Opcje W(10A) Alarm przepalenia 10A W(20A) grzałek 20A W(50A) 50A Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Dla wyjścia typu prądowego napięciowego, opcja [W] nie może być dodana. Po dodaniu wyjścia grzanie/chłodzenie niedostępne jest wyjście alarmowe A1. Standardowym napięciem zasilania jest napięcie VAC. W przypadku napięcia zasilania 24VAC/DC zaznacz je za pomocą 1. EA Wejście zdalnego zadawania mA W(5A) 5A Możliwe kombinacje opcji: Kod opcji W DC C5 EA EI W DC C5 EA EI ( : opcje które mogą być użyte razem (opcje W, EA i EI nie mogą być użyte razem) PWR O1 R/ Komunikacja RS-485 (opcja C5) TC A B B EV O2 Wejście CT, EA, EI (opcje W, EA, EI) DC V DC ma ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 1

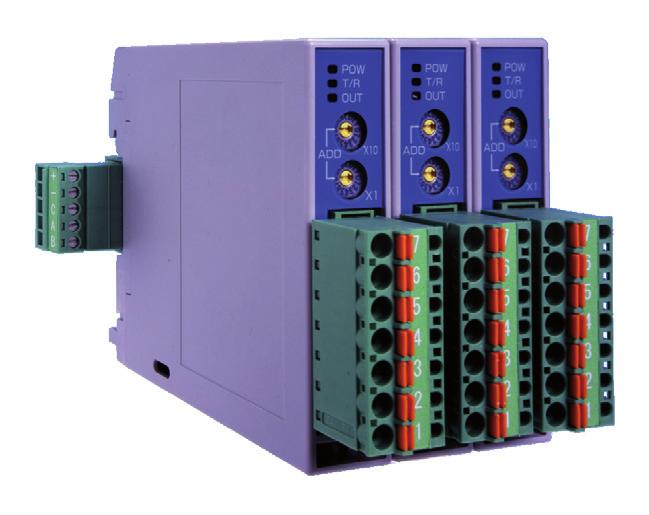

14 REGULATORY TEMPERATURY I PROCESÓW NA SZYNĘ DIN NCL-1A Regulacja: PID, PI, PD, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 250ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Wyjścia alarmowe RS-485 (Shinko ASCII, MODBUS RTU/ASCII) Stopień ochrony IP20 Dane techniczne Wyświetlacz Wejście Dokładność Próbkowanie Wyjście regulacyjne OUT1 Metoda regulacji Alarmy Alarm przerwania pętli regulacji (LA) POW: Zielona dioda LED świeci, gdy włączone jest zasilanie i miga, gdy wystąpi stan alarmowy. T/R: Żółta dioda LED świeci podczas komunikacji. OUT: Zielona dioda LED świeci, gdy wyjście OUT jest aktywne. Termopara : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26) max. rez. zewn. 100Ω (Jednak, B max. rezystancja zewnętrzna, 40Ω). : Pt100, JPt100, linia - przewodowa. Dopuszczalna rezystancja 10Ω (na przewód). DC prądowe : mA DC, mA DC. Impedancja wejściowa: zewnętrzny rezystor bocznikowy 50Ω. Dopuszczalny prąd wejściowy 50mA. DC napięciowe : 0...1VDC impedancja wejściowa 1MΩ. Dopuszczalne napięcie wejścia 5V. Dopuszczalna rezystancja źródła sygnału 2kΩ. : 0...5VDC, 1 5VDC, VDC, impedancja wejściowa 100kΩ. Dopuszczalne napięcie wejścia 15V. Dopuszczalna rezystancja źródła sygnału 100Ω. Termopara : ±0.2% zakresu ±1cyfra, lub ±2 C (4 F) w zależności co większe. Dla wejścia R i S, C (400 F): ±6 C (12 F), B, C (600 F): dokładność niegwarantowana. Dla wejścia: K, J, E, T, N, poniżej 0 C (2 F): ±0.4% zakres ±1cyfra. : ±0.1% zakresu ±1cyfra, lub 1 C (2 F) w zależności co większe. Prądowe : ±0.2% zakresu ±1cyfra. Napięciowe : ±0.2% zakres ±1cyfra. Co 250ms Przekaźnikowe : 1a, A 250VAC (obc. rezyst.), 1A 250VAC (obc. induk. cos =0.4), żywotność cykli. Napięciowe logiczne : VDC, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe : mADC, obciążenie rezystancyjne: max. 550Ω. Open collector : 0.1A, 24VDC Metoda regulacji może zostać wybrana spośród (domyślnie PID z funkcją automatycznego doboru nastaw):pid (z funkcją automatycznego doboru nastaw), PI, PD (z funkcja automatycznego kasowania offsetu) lub włącz/wyłącz (ON/OFF) z ustawianą histerezą. Zakres proporcjonalności OUT1 (P) : %, regulacja włącz/wyłącz (ON/OFF), gdy P=0. Czas zdwojenia (I) : s (wyłączone, gdy I=0). Czas wyprzedzenia (D) : s (wyłączone, gdy D=0). Cykl proporcjonalności OUT1 : s (nastawa nie dostępna dla wyjścia prądowego). ARW OUT1 : 0 100% Histereza OUT1 : Termopary i : C ( F), prądowe lub napięciowe: (z przecinkiem). Górny/dolny limit sygnału wyjścia OUT1 : % (wyjście prądowe: 5 105%). Typ alarmu i sposób działania wyjścia mogą być wybierane za pomocą klawiatury. W przypadku, gdy dodana jest opcja DC, wyjście przyjmuje działanie wyjścia chłodzenia. Dlatego alarm (A1), alarm przerwania pętli regulacji (LA) i alarm przepalenia grzałki (W...) nie posiada wyjścia. Brak działania Górna odchyłka : (-) zakres wejścia do zakres wejścia. Dolna odchyłka : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka : 0 do zakres wejścia. Strefa odchyłki : 0 do zakres wejścia. Górny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Dolny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Górna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Dolna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka z standby : 0 do zakres wejścia Gdy wejście posiada przecinek, wartość ujemna limitu wynosi , a wartość dodatnia limitu wynosi Dla wejścia prądowego lub napięciowego zakres wejścia odpowiada zakresowi skalowania. Dolny limit zakresu wejścia (górny) jest wartością dolnego (górnego) limitu skalowania. Działanie : Włącz/wyłącz (ON/OFF). Histereza : Termopary i : C ( F), prądowe lub napięciowe: (z przecinkiem). Wyjście : Open collector: max. 0.1A 24VDC. Funkcja HOLD alarmu : Alarm jest aktywny do momentu wyłączenia i ponownego włączenia zasilania lub może być resetowany za pomocą polecenia wysłanego za pomocą komunikacji szeregowej. Reset HOLD alarmu : Reset stanu alarmowego za pomocą rozkazu (0051H). Alarmy A2, A i A4 : Działanie takie same jak powyższe, tylko brak wyjść fizycznych. Status alarmu może być odczytywany tylko za pomocą komunikacji szeregowej. Opcja umożliwia detekcję przepalenia grzałki, uszkodzenie czujnika lub uszkodzenie elementu wykonawczego. W przypadku, gdy dodana jest opcja DC, wyjście przyjmuje działanie wyjścia chłodzenia. Dlatego alarm (A1), alarm przerwania pętli regulacji (LA) i alarm przepalenia grzałki (W...) nie posiada wyjścia. Czas zadziałania alarmu : minut. Zakres zadziałania alarmu : Termopary i : C ( F), C ( F), prądowe lub napięciowe: Wyjście : Open collector: max. 0.1A 24VDC. 14 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

15 Za pomocą interfejsu komunikacyjnego mogą być odczytywane i wykonywane nastawy regulatorów z serii NCL-1A. Interfejs komunikacyjny : EIA, RS-485. Metoda komunikacji : Półduplex, start-stop synchronizacji. Komunikacja Prędkość komunikacji : 4800/9600/19200 (wybierana za pomocą mikroprzełącznika). szeregowa Parzystość : Even/No parity (wybierana za pomocą mikroprzełącznika). Protokół komunikacyjny : Producenta Shinko lub MODBUS (RTU, ASCII) (wybierana za pomocą 2 mikroprzełączników). Adres przyrządu : VDC (dopuszczalne zmiany napięcia: VDC). Pobór mocy Ok. 2AV. Izolacja rezystancji Min. 10MΩ przy 500VDC. Wytrzymałość elektryczna Wyjście napięciowe (-S/M), prądowe (-A/M), open collector (C/M): Pomiędzy zaciskami wejścia i zasilania, wyjścia i zasilania: 0.5kV AC przez 1 min. Wyjście przekaźnikowe (-R/M): Pomiędzy zaciskami wejścia i zasilania: 0.5kVAC przez 1 min., pomiędzy zaciskami wyjścia i zasilania: 1.5kV AC przez 1 min. Warunki otoczenia Temperatura otoczenia: C. Wilgotność otoczenia: %RH (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa w kolorze jasnoszarym. Montaż Na szynie DIN. Nastawy Za pomocą komunikacji szeregowej. W17.5xH75xD85mm. Waga Ok. 85g. Funkcje standardowe Korekcja czujnika, blokada nastaw, zabezpieczenie przed zanikiem napięcia zasilania, automatyczna diagnostyka, automatyczna kompensacja temperatury zimnych końców, sygnalizacja uszkodzenia czujnika, wskazania startowe. Opcje Alarm przepalenia grzałki [W, W] Wyjście grzanie/ chłodzenie [DC] Gdy opcja jest dodana, regulator mierzy prąd płynący przez obwód grzałki za pomocą przekładnika CT i wykrywa przepalenie grzałki. Prąd znamionowy grzałki musi być wyspecyfikowany podczas zamawiania 20A lub 100A. Opcja ta nie może być dodana dla wyjścia prądowego (-A/M). Dokładność nastawy : ±5% prądu znamionowego grzałki. Wyjście : Open collector: max. 0.1A 24VDC. Akcesoria : Opcja W (20A): przewód podłączeniowy i przekładnik prądowy CT(CTL-6S) (1 szt.). : Opcja W (100A): przewód podłączeniowy i przekładnik prądowy CT(CTL-12-S-10L1U) (1 szt.). : Opcja W (20A): przewód podłączeniowy i przekładnik prądowy CT(CTL-6S) (2 szt.). : Opcja W (100A): przewód podłączeniowy i przekładnik prądowy CT(CTL-12-S-10L1U) (2 szt.). Gdy opcja jest dodana, dodane jest dodatkowe wyjście regulacyjne OUT2 umożliwiające regulację grzanie/chłodzenie. W przypadku, gdy dodana jest opcja DC, wyjście przyjmuje działanie wyjścia chłodzenia. Dlatego alarm (A1), alarm przerwania pętli regulacji (LA) i alarm przepalenia grzałki (W...) nie posiada wyjścia. Zakres proporcjonalności (P) : razy zakres proporcjonalności OUT1, regulacja ON/OFF, gdy P=0 lub 0.0. Czas zdwojenia (I) : Taki sam jak OUT1. Czas wyprzedzenia (D) : Taki sam jak OUT1. Cykl proporcjonalności : s (nastawa niedostępna dla wyjścia prądowego). Zakres pokrycia/martwy : Wejście termoparowe i : C ( F), prądowe i napięciowe: (z przecinkiem). Histereza ON/OFF : Wejście termoparowe i : C ( F), prądowe i napięciowe: lub (z przecinkiem). Górny/dolny limit OUT2 : % (niedostępny dla regulacji ON/OFF). Wybór charakterystyki OUT2 : Chłodzenie powietrzem, olejem lub wodą. Wyjście : Open collector: max. 0.1A 24VDC. Zakresy wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 0 00 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe Napięciowe 4 20mA DC 0 20mA DC 0 1VDC 0 5VDC 1 5VDC 0 10VDC (wejście dowolnie skalowane) Dla wejścia prądowego wymagane jest zainstalowanie zewnętrznego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). Zaciski podłączeniowe Zamawianie NCL-1A- / M, W17.5 x H75 x D85mm R Przekaźnikowe: A, 250VAC Wyjście S Napięciowe logiczne (do SSR): 0/12VDC regulacyjne A Prądowe liniowe: mA OUT1 C Open collector: 0.1A, 24VDC Wejście M Uniwersalne - wielozakresowe DC Wyjście grzanie/chłodzenie W(20A) 20A (1- faza) Opcje W(100A) Alarm przepalenia 100A (1- faza) W(20A) grzałek 20A (- fazy) W(100A) 100A (- fazy) ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 15

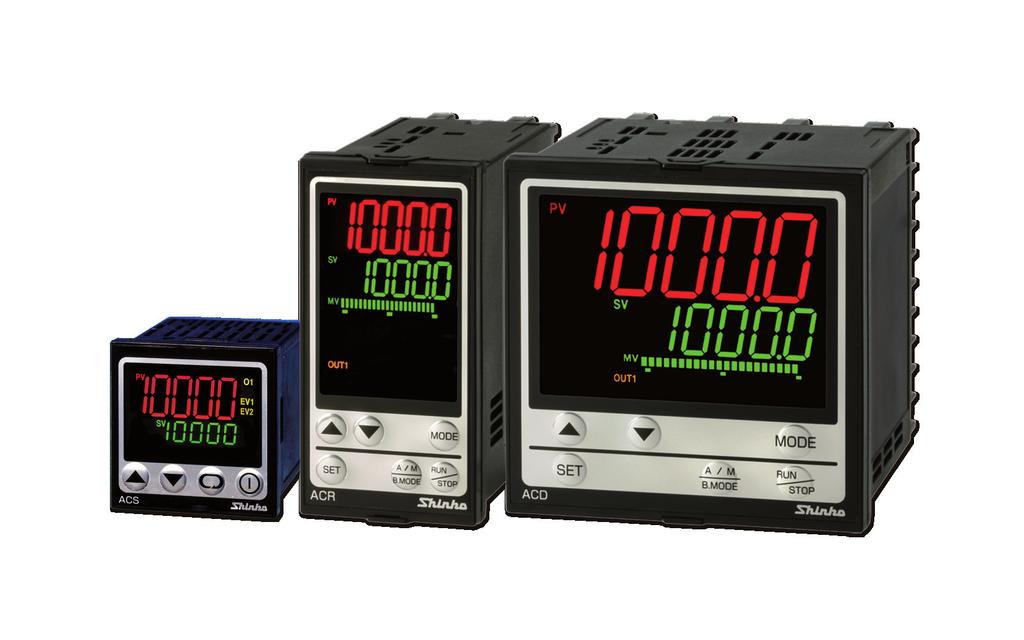

16 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW REGULATORY TEMPERATURY I PROCESÓW ACS-1A Regulacja: PID, PI, PD, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 250ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Kolorowy wyświetlacz LCD, 5-cyfrowy, 11 segmentowy Regulacja grzania, chłodzenia lub grzania/chłodzenia Miękki start regulacji - rampa Limitowanie prędkości zmian wyjścia Pamięć 4 nastaw SV Wyjścia alarmowe Możliwość konfiguracji za pomocą USB (CMA-001) RS-485: (Shinko ASCII, MODBUS RTU/ASCII) Stopień ochrony IP66 Funkcje wyświetlacza Kolor wyświetlania wartości PV może zostać wybrany spośród: czerwonego, zielonego lub pomarańczowego. Kolor wyświetlania PV może być również powiązany z odchyłką pomiędzy PV i SV i z działaniem wyjść alarmowych, co ułatwia kontrolę procesu regulacji. Sygnalizacja stanów alarmowych Dolny limit - alarm aktywny Stan normalny Górny limit - alarm aktywny Możliwość komunikacji za pomocą konwertera USB Standardowo regulatory wyposażone są w złącze komunikacyjne, które umożliwia konfigurację i monitoring za pomocą komputera PC. Konwerter komunikacyjny USB (CMA-001) jest dostarczany oddzielnie wraz z oprogramowaniem SWS-ACS01M (na zamówienie). Możliwe tryby pracy wyświetlacza PV Stan normalny: kolor zielony PV Stan normalny: kolor czerwony PV Stan normalny: kolor pomarańczowy PV Alarm nieaktywny (OFF): kolor zielony PV, alarm aktywny (ON): kolor czerwony PV Alarm nieaktywny (OFF): kolor pomaranczowy PV, alarm aktywny (ON): kolor czerwony PV Ciągła zmiana koloru (w zależnośći od wartości mierzonej PV): pomarańczowy zielony czerwony Ciągła zmiana koloru + gdy alarm jest aktywny (ON): kolor czerwony PV Funkcja zmiany koloru wyświetlacza Funkcja ta umożliwia zmianę koloru wyświetlania wartości PV w zależności od odchyłki od wartości zadanej (SV). Istnieje również możliwość powiązania zmian koloru PV w zależności od odchyłki od SV i równocześnie powiązanie z działaniem wyjść alarmowych. Kabel komunikacyjny USB CMA Oprogramowanie SWS-ACS01M PV wyższe niż [SV+ zakres koloru PV] PV w zakresie [SV± zakres koloru PV] PV niższe niż [SV- zakres koloru PV] 16 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

17 Dane techniczne Wyświetlacz PV : 11- segmentowy LCD, podświetlany na czerwono, zielono lub pomarańczowo, 12.0x5.4mm (HxW). Wyświetlacz Wyświetlacz SV : 11- segmentowy LCD, podświetlany na zielono, 6.0x.5mm (HxW). Wyświetlacz MEMO : 11- segmentowy LCD, podświetlany na zielono, 4.8x2.8mm (HxW). Kontrolki : Podświetlane na pomarańczowo. Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26), rezystancja zewnętrzna: max. 100Ω, dla wejścia B max. 40Ω. : Pt100, JPt100, system -przewodowy, dopuszczalna rezystancja przewodów: max. 10Ω na przewód. Wejście Prądowe : 0-20mA DC, 4-20mA DC, impedancja wejścia: 50Ω (wymagany zewnętrzy bocznik 50Ω), max. prąd wejścia: 50mA. Napięciowe : 0-1VDC, impedancja wejścia: min 1MΩ, max. napięcie wejścia:5vdc, max. rezystancja źródła sygnału: 2kΩ. : 0-5VDC, 1-5VDC, 0-10VDC, imp. wejścia: min. 100kΩ, max. napięcie wejścia: 15VDC, max. rezyst. źródła sygnału: 100Ω. ±0.2% zakresu wejścia ±1cyfra lub ±2 C (4 F) w zależności co większe. Jednak, wejście R, S C (0 400 F): ±6 C (12 F). Termopary Wejście B, 0 00 C (0 600 F): dokładność niegwarantowana. Dokładność wejść Wejście K, J, E, T, N, poniżej 0 C (2 F): ±0.4% zakresu wejścia ±1cyfra. ±0.1% zakresu wejścia ±1cyfra lub ±1 C (2 F) w zależności co większe. Prądowe, napięciowe ±0.2% zakresu wejścia ±1cyfra. Próbkowanie 250ms Przekaźnikowe : 1a, A, 250V AC (obciążenie rezystancyjne), 1A, 250V AC (obciążenie indukcyjne cosø=0.4), żywotność: 100,000 cykli. Wyjście regulacyjne Napięciowe logiczne: 12V DC±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe : 4 20mA DC, rezystancja obciążenia: max. 550Ω. Napięciowe ciągłe : 0 10V DC, min. rezystancja obciążenia: 1MΩ (inne na zamówienie). Metoda regulacji może zostać wybrana za pomocą klawiatury spośród (domyślnie: regulacja PID): PID (z auto-tuningiem), PI, PD, P (z funkcją automatycznego resetu), ON/OFF. Zakres proporcjonalności (P) : C (2000 F), C ( F) lub % (regulacja ON/OFF, gdy P=0 lub 0.0). Czas zdwojenia (I) : s (OFF, gdy I=0). Regulacja Czas wyprzedzenia (D) : 0 00s (OFF, gdy D=0) Regulacja ON/OFF : Gdy ustawiono zakres proporcjonalności 0 lub 0.0. Cykl proporcjonalności : 1 120s (nastawa niedostępna dla wyjścia prądowego). ARW : 0 100%. Histereza regulacji ON/OFF : C ( F) lub Górny/dolny limit wyjścia OUT1: 0 100% (wyjście prądowe: %). Typ działania alarmu może zostać wybrany za pomocą klawiatury spośród poniższych (domyślnie: brak działania): Brak działania. Górna odchyłka : (-) zakres wejścia do zakres wejścia. Dolna odchyłka : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka : 0 do zakres wejścia. Strefa odchyłki : 0 do zakres wejścia. Górny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Wyjście alarmowe Dolny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. A1 Górna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Dolna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka z standby : 0 do zakres wejścia. Dla wejścia prądowego lub napięciowego, zakres wejścia jest taki sam jak zakres skalowania. Dla wejścia prądowego lub napięciowego, wartość dolnego (lub górnego) limitu zakres wejścia jest taka sama jak wartość dolnego (lub górnego) limitu skalowania. Działanie : ON/OFF (z ustawioną histerezą). Histereza regulacji ON/OFF : C ( F) lub Wyjście : Przekaźnikowe 1a; A, 250V AC (obc. rezyst.), 1A, 250V AC (obc. induk. cosø=0.4), żywotność: 100,000 cykli V AC 50/60Hz, 24V AC/DC 50/60Hz, dopuszczalne zmiany napięcia: VAC, AC/DC. Pobór mocy Ok. 8VA. Rezystancja izolacji Min. 10MΩ, przy 500V DC. Wytrzym. elektryczna Pomiędzy zaciskami wejścia i zasilania, pomiędzy zaciskami wyjścia i zasilania: 1.5kV AC przez 1 minutę. Warunki otoczenia Temperatura otoczenia: C. Wilgotność otoczenia: % (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa w kolorze czarnym. Montaż Za pomocą ramki montażowej (grubość panelu montażowego: 1...5mm). W48xH48xD62mm (głębokość montażowa, gdy użyta uszczelka pomiędzy regulatorem a panelem montażowym: 54.5mm). Waga Ok. 120g Funkcje standardowe Korekcja czujnika, blokada nastaw, regulacja automatyczna/ręczna, rampa, zabezpieczenie przed zanikiem napięcia zasilania, auto-diagnostyka, automatyczna kompensacja temperatury zimnych końców, sygnalizacja uszkodzenia wejścia, wskazania startowe, złącze komunikacyjne. Ramka montażowa 1szt., uszczelka 1szt., instrukcja obsługi 1 kpl.. Załączone akcesoria Przekładnik CT: CTL-6S: 1szt. [W(20A)], CTL-12-S6-10L1U: 1szt. [W(50A)], CTL-6S: 2szt. [W(20A)],CTL-12-S6-10L1U: 2szt. [W(50A)]. Opcjonalne wyposażenie Pokrywa zacisków (TC-ACS), precyzyjny bocznik 50Ω (dla wejścia prądowego), konwerter komunikacyjny USB (CMA) z oprogramowaniem SWS- -ACS01M. Opcje Wyjście alarmowe A2 [A2] Alarm przepalenia grzałki [W, W] Wyjście regulacyjne grzanie/chłodzenie (regulacja trójstawna) [DR, DS] Dodatkowe wyjście alarmowe, typy alarmów, zakresy nastaw, typ wyjścia takie same jak dla alarmu A1. Jeżeli ta opcja jest dodana, wyjście grzanie/chłodzenie (opcja DR, DS) nie może być dodane. Opcja ta i alarm przepalenia grzałki (opcja W, W) używają wspólnych zacisków. Prąd znamionowy : 1 - faza; 20A [W(20A)], 50A [W(50A), - fazy; 20A [W(20A), 50A [W(50A), musi być specyfikowany przy zamawianiu. Zakres nastawy : Prąd znamionowy 20A [W(20A), W(20A)]: A. : Prąd znamionowy 50A [W(50A), W(50A)]: A. Dokładność nastawy : ±5% prądu znamionowego grzałki. Działanie : ON/OFF. Wyjście : Przekaźnikowe 1a; A, 250V AC (obc. rezystancyjne), 1A, 250V AC (obc. indukcyjne cosø=0.4), żywotność: 100,000 cykli Gdy opcja jest dodana, wyjście regulacyjne grzanie/chłodzenie (opcja D...) nie może być dodane. Regulacja chłodzeniem: Zakres proporcjonalności (P) : razy zakres proporcjonalności wyjścia OUT1 (regulacja ON/OFF, gdy P=0 lub 0.0). Czas zdwojenia (I) : Taki sam jak dla wyjścia OUT1. Czas wyprzedzenia (D) : Taki sam jak dla wyjścia OUT1. Cykl proporcjonalności : 1 120s. Strefa pokrycia/martwa : Termopary i : C ( F), prądowe i napięciowe: (z ustawionym przecinkiem). Histereza regulacji ON/OFF : C ( F) lub Charakterystyka wyjścia : Charakterystyka wyjścia wybierany za pomocą klawiatury: chłodzenie powietrzem (charakterystyka liniowa), chłodzenie olejem (1.5 x moc charakterystyki liniowej) i chłodzenie wodą (2 x moc charakterystyki liniowej). Wyjście OUT2 : Przekaźnikowe; 1a, A, 250VAC (obc. rezyst.), 1A, 250VAC (obc. induk. cosø=0.4). Napięciowe logiczne (do SSR), 0/12V DC±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Jeżeli opcja jest dodana, alarm A2 (opcja A2) lub alarm przepalenia grzałki (opcja W, W) nie mogą być dodane. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 17

18 Interfejs komunikacyjny [C5] Za pomocą komputera mogą być wykonywane następujące operacje: odczyt i ustawianie SV, PID i pozostałych parametrów, odczyt PV i stanu regulacji, zmiana funkcji. Interfejs komunikacyjny : EIA RS-485. Metoda komunikacji : Komunikacja pół-duplex. Metoda synchronizacji : Synchronizacja start-stop. Prędkość komunikacji : 2400/4800/9600/19200bps (wybierana z klawiatury). Bit danych : 7, 8 (wybierany z klawiatury). Parzystość : Even, odd, no parity (wybierana z klawiatury). Bit stopu : 1 lub 2 (wybierany z klawiatury). Protokół komunikacyjny : Shinko, Modbus ASCII, Modbus RTU (wybierany z klawiatury). Ilość połączonych urządzeń : Max. 1 regulatorów do jednego komputera (hosta). Detekcja błędów komunikacji : Parzystość, suma kontrolna, LRC (Modbus ASCII), CRC-16 (Modbus RTU). Format danych: Protokół komunikacyjny Shinko Modbus ASCII Modbus RTU Bit startu Bit danych 7 7 lub 8 8 Parzystość even even, odd, no parity even, odd, no parity Bit stopu 1 1 lub 2 1 lub 2 Wejścia binarne (wejście sterowania pamięcią nastaw) [SM] Jeżeli opcja ta jest dodana, zdalne sterowanie pamięcią nastaw (opcja SM) nie może być dodane. Za pomocą kombinacji wejść binarnych mogą być wybrane wartości zadane SV1, SV2, SV lub SV4. Wyświetlacz MEMO wskazuje wybrany numer nastawy. Wejście DI2 może być użyte do sterowania pamięcią nastaw lub do włączania wyjścia regulacyjnego OUT/OFF. Jeżeli została wybrana funkcja przełączania regulacji pomiędzy automatyczną a ręczną dla klawisza OUT/OFF, może zostać zdalnie przełączona regulacja automatyczna na ręczną i odwrotnie. Prąd zwartego obwodu: ok. 12mA. Jeżeli ta opcja jest dodana, interfejs komunikacyjny (opcja C5) nie może być dodany. Zakresy wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 0 00 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe 4 20mA DC 0 20mA DC Napięciowe 0 1V DC 0 5V DC 1 5V DC 0 10V DC (wejście skalowane z ustawianym przecinkiem) Dla wejścia prądowego wymagane jest zainstalowanie zewnętrznego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). Zaciski podłączeniowe Uchwyt montażowy Pokrywa zacisków Uszczelka Zamawianie ACS-1A- / M,, W48 x H48 x D56mm R Przekaźnikowe: A, 250VAC Wyjście S Napięciowe logiczne (SSR): 0/12VDC regulacyjne A Prądowe ciągłe: mA OUT1 V Napięciowe ciągłe: VDC Wejście M Uniwersalne - wielozakresowe VAC (standardowe, bez ozn.) 1 24VAC/DC A2 Wyjście alarmowe A2 C5 Interfejs komunikacyjny RS-485 DR Wyjście grzanie/ Przekaźnikowe DS chłodzenie OUT2 Napięciowe Opcje SM Wejścia binarne W(20A) 20A (1-faza) W(100A) Alarm przepalenia 100A (1-faza) W(20A) grzałek 20A (-fazy) W(100A) 100A (-fazy) Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Jeżeli opcja A2 jest dodana, opcje DR lub DS nie mogą być dodane. Jeżeli opcja C5 jest dodana, opcja SM nie może być dodana. Jeżeli opcja D... jest dodana, opcje A2, W lub W nie mogą być dodane. Jeżeli opcja W lub W jest dodana opcja DR lub DS nie może być dodana. Dla wyjścia prądowego, opcje W lub W nie mogą być dodane. Standardowym napięciem zasilania jest: VAC. Dla napięcia 24VAC/AC zaznacz 1 w kodzie zamówieniowym po kodzie wejścia. *) Z pokrywą zacisków TC Przekładniki prądowe CT 18 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, M 15

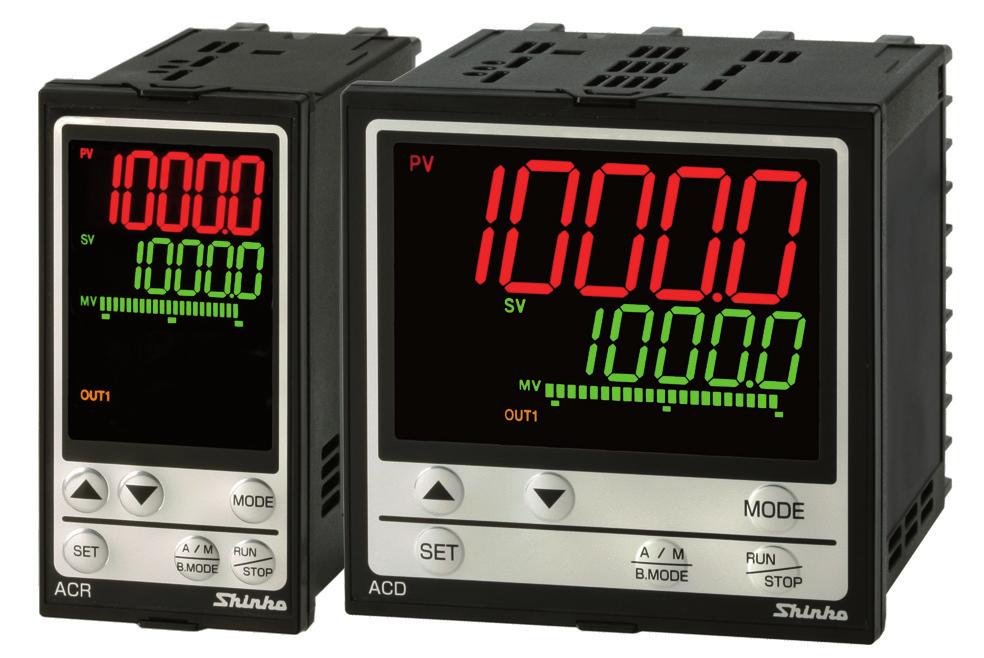

19 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW REGULATORY TEMPERATURY I PROCESÓW ACR-1A, ACR-15A, ACD-1A, ACD-15A Regulacja: PID, PI, PD, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 125ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Automatyczne przełączane grup nastaw PID Kolorowy wyświetlacz LCD, 4 1/2-cyfrowy, 11 segmentowy Bargraf sygnału wyjściowego MV lub odchyłki DV Regulacja trójstawna krokowa (ON/OFF servo) Regulacja grzania, chłodzenia lub grzania/chłodzenia Regulacja programowa (krzywa max. 15 kroków) Miękki start regulacji - rampa Max. 5 wyjść: zdarzenia, alarmy, timer Pamięć 15 zestawów nastaw SV Wejścia binarne (opcja) Analogowe wejście zdalnego zadawania (opcja) Analogowe wyjście retransmisyjne (opcja) Możliwość konfiguracji za pomocą USB (CMB-001) RS-485 (Shinko ASCII, MODBUS RTU/ASCII) Stopień ochrony IP66 Grupy nastaw PID Funkcja grup nastaw umożliwia ustawienie do pięciu zestawów nastaw PID. Grupy nastawy PID są przełączane automatycznie po zmianie wartości zadanej SV. Zmiana nastaw PID zapewnienia optymalne parametry regulacji dla każdego procesu. SV (wartość zadana) Działanie wyświetlacza LCD Gdy wartość PV jest wyższa niż ustawiony zakres koloru Gdy wartość PV jest w ustawionym zakresie koloru Grupy nastaw PID Gdy wartość PV jest niższa niż ustawiony zakres koloru Grupa ① Grupa ② Ustawiony zakres grupy PID ③ (00 C) 100 C Grupa ③ Ustawiony zakres grupy PID ④ (200 C) Grupa ④ Grupa ⑤ Zmiana grupy PID z ④ na ③ Jeżeli wartość SV zostanie zmieniona ze 100 C na 250 C, grupa nastaw PID ④ zostanie automatycznie przełączona na grupę nastaw ③ Bargraf ułatwiający podgląd procesu regulacji 22- segmentowy bargraf pozwala na podgląd wartości sygnału regulacyjnego (MV) lub odchyłki od wartości regulowanej (DV). W regulatorach z serii ACD-15A i ACR-15A ułatwia obserwację położenia i ręczne sterowanie np. zaworem regulacyjnym lub palnikiem gazowym. Wskazanie MV Wskazanie DV Zakres wskazań wynosi %. Bargraf świeci od lewej do prawej strony, zwiększjąc ilość świecących segnentów zgodnie z sygnałem regulacyjnym MV. W przypadku odchyłki zerowej (0), świecą się dwa centralne segmenty bargrafu. Dla odchyłki dodatniej, bargraf świeci od środka do prawej wraz z rosnącą odchyłką. Dla odchyłki ujemnej, bargraf świeci od środka do lewej wraz z rosnącą odchyłką. (np.) MV 50% (np.) Odchyłka 0 (zero) (np.) MV 100% (np.) Ujemna odchyłka Regulacja programowa Możliwe jest zaprogramowane krzywej składającej się z max. 15 odcinków (każdy odcinek ma ustawianą: wartość zadaną, czas dojścia i funkcję oczekiwania). Program (max 15 odcinków, funkcja oczekiwania) Czas Czas Funkcja oczekiwania Funkcja oczekiwania powoduje, że program nie przejdzie do następnego kroku do momentu aż odchyłka pomiędzy PV i SV nie wejdzie w ustawiony zakres oczekiwania. Podczas działania funkcji oczekiwania miga kontrolka STEP. Funkcja oczekiwania zostaje wyłączona dla poniższych warunków: Dla programu rosnącego: gdy PV jest wyższe od SV - wartość oczekiwania Dla programu opadającego: PV jest niższa od SV + wartość oczekiwania 1 Funkcje wyświetlacza Regulatory temperatury ACR-1A, ACD-1A, ACR-15A i ACD-15A posiadają kolorowy, 5- cio cyfrowy, 11- segmentowy wyświetlacz LCD, którego kolor wyświetlania wartości mierzonej (PV) może być wybierany spośród: czerwonego, zielonego lub pomarańczowego. Kolor wyświetlacza może być również powiązany z odchyłką pomiędzy PV i SV, jak również z działaniem wyjść alarmowych, co ułatwia wizualną kontrolę procesu regulacji 5 2 Wartość oczekiwania C T 4 5 T 200 C 0 C ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, Czas 19 Gdy When zmieniono changed Temperatura 250 C

20 Funkcja sterowania pamięcią nastaw Jeżeli została wybrana funkcja zdalnego sterowania pamięcią nastaw dla wejść binarnych EI1 EI4, numer pamięci nastawy może zostać wybrany za pomocą zewnętrznej operacji. Max. do 15 zestawów nastaw (każdy po 1 nastaw) może zostać zapisanych w pamięci regulatora. Zestaw nastaw obejmuje nastawy: SV, czas kroku, wartość oczekiwania i wartości poszczególnych alarmów. Regulacja może się odbywać poprzez wybór odpowiedniego zestawu nastaw jak pokazano poniżej. Standardowe złącze komunikacyjne Kabel komunikacyjny z konwerterem CMB-001 (dostarczany oddzielnie) umożliwia konfigurację regulatora bez konieczności podłączania zasilania do regulatora (regulator jest zasilany z portu USB). Pozwala to zredukować do minimum konieczność połączeń i umożliwia konfigurację regulatora bez jego instalacji. Możliwa jest również rejestracja danych i monitoring przy pomocy oprogramowania SWM-AC001M (dostarczany oddzielnie). Nr. zestawu nastaw Łączone zaciski (*) [DI1(EVI1)-COM] O O O O O O O O [DI2(EVI2)-COM] O O O O O O O O 1 15 [DI(EVI)-COM] O O O O O O O O [DI4(EVI4)-COM] O O O O O O O O o: zaciski zwarte, - : zaciski rozwarte Funkcja timera Funkcja timera jest dostępna w dwóch wersjach: Timer 1: rozpoczyna działanie automatycznie po przekroczeniu przez wartość mierzoną ustawionej wartości rozpoczęcia działania timera. Timer 2: rozpoczyna działanie po zwarciu wejścia sterowania EI (start/ stop timera) i jest połączone z wyjściem regulacyjnym (OUT1), regulacja działa tylko podczas działania funkcji timera. Od dołu ACR-1A Kabel komunikacyjny USB (CMB-001) PC Wejście zdalnego sterowania (EVI) DLYON ON OFF Wyjście timera EVT (z opóźnieniem załączenia (ON)) ON DLYOFF OFF Wyjście timera EVT (z opóźnieniem wyłączenia (OFF)) DLYON ON DLYOFF OFF Wyjście timera EVT (z opóźnieniem załączenia (ON) i wyłączenia (OFF)) OFF Ekrany programu Dane techniczne Wyświetlacz Wejście Dokładność wejść Próbkowanie Dokładność czasu Wyjście regulacyjne OUT1 Regulacja Złącze komunikacyjne USB (do CMB-001) PV : 11- segmentowy, 4 1/2 - cyfrowy LCD, czerwony/zielony/pomarańczowy, ACD: 24.0x11.0mm (HxW), ACR: 14.0x5.4mm(HxW). SV/MV/TIME : 11- segmentowy, 4 1/2 - cyfrowy LCD, zielony, ACD: 14.0x7.0mm (HxW), ACR: 10.0x4.6mm(HxW). Bargraf : 22- segmentowy LCD, zielony. MEMO/STEP : 11- segmentowy 2- cyfrowy, pomarańczowy, ACD: 14.0x7.0mm (HxW), ACR: 10.0x4.6mm(HxW). Termopary K, J, R, S, B, E, T, N, PL-II, C, max. rezystancja zewnętrzna: 100Ω, jednak wejście typu B, max. rezystancja zew. 40Ω. Pt100, JPt100, linia - przewodowa, max. rezystancja przewodów: 10Ω na przewód. Prądowe 0-20mA DC, 4-20mA DC, impedancja wejścia: 50Ω, max. prąd wejścia: 50mA mV DC, mV DC, mV DC, mV DC, 0...1V DC, impedancja wejścia: min 1MΩ, max. napięcie: 5VDC. Napięciowe Dopuszczalna rezystancja źródła sygnału: mVDC: max. 20Ω, mVDC: max. 40Ω, mVDC: max. 200Ω V DC, 1...5V DC, V DC, imp. wejścia: min. 100kΩ, max. napięcie wejścia: 15V DC, max. rezyst. sygnału: 100Ω. ±0.2% zakresu wejścia ±1 cyfra, jednak, wejście R, S C ( C): ±6 C (12 F). Termopary Wejście B, 0 00 C (0 572 F): dokładność niegwarantowana. Wejście K, J, E, T, N, poniżej 0 C (2 F): ±0.4% zakresu wejścia ±1cyfra. ±0.1% zakresu wejścia ±1 cyfra. Prądowe i napięciowe ±0.2% zakresu wejścia ±1 cyfra. 125 ms (gdy dodane wejście zdalnego zadawania EA1/EA2 lub EV1/EV2: 250ms). ±1.0% ustawionego czasu ACD-1A, ACR-1A Przekaźnikowe : 1a1b, A, 250V AC (obc. rezyst.), 1A, 250V AC (obc. induk. cosø=0.4), żywotność: 100,000 cykli. Napięciowe (SSR) : 0/12V DC±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe ciągłe : 4 20mA DC (rozdzielczość: 1/12000), rezystancja obciążenia: max. 600Ω. Napięciowe ciągłe : V DC, rezystancja obciążenia: min. 1MΩ. ACD-15A, ACR-15A (trójpołożeniowe sterowanie napędem zaworu (ON/OFF SERWO)) Przekaźnikowe : 2x1a A, 250V AC (obc.rezyst.), 1A, 250V AC (obc. induk. cosø=0.4), żywotność: 100,000 cykli. PID (z auto-tuningem), PI, PD, P (z funkcją automatycznego lub ręcznego resetu), ON/OFF (z histerezą). OUT1 - zakres proporcjonalności (P): 0 do zakres wejścia C lub F lub % (ON/OFF gdy P=0). OUT1 - czas zdwojenia (I) : 0 600s (OFF, gdy I=0). OUT1 - czas wyprzedzenia (D) : s (OFF, gdy D= 0). OUT1 - cykl proporcjonalności (*1) : 1 120s (domyślnie: wyjście przekaźnikowe: 0s, napięciowe: s, analogowe: nie dostępny). ARW : 0 100%. OUT1 - histereza ON/OFF : C ( F) lub (z ustawionym przecinkiem). Górny, dolny limit wyjścia : 0 100% (wyjście prądowe: %), niedostępne dla ON/OFF). Górny, dolny limit MV (*2) : 0 100%, (niedostępne dla regulacji ON/OFF). Czas otwarcia zaworu (*2) : s (domyślnie: 0.0s). Czas zamknięcia zaworu (*2) : s (domyślnie: 0.0s), czas odpowiadający MV: %. Strefa martwa wyjścia (*2) : 0 100% zakresu proporcjonalności. Histereza wyjścia (*2) : 0 100% zakresu proporcjonalności. (*1): ACD-1A i ACR-1A, (*2): ACD-15A i ACR-15A Konwerter komunikacyjny CMB-001 i oprogramowanie SWS-AC001M umożliwiają następujące operacje: odczyt i ustawianie SV, PID i pozostałych parametrów, odczyt PV i stanu działania, zmiana działania funkcji. Protokół komunikacyjny: Shinko. Interfejs komunikacyjny: poziom C-MOSl. Metoda komunikacji: komunikacja pół-duplex. Metoda synchronizacji: synchronizacja start-stop. Prędkość komunikacji: 9600bps. Bity danych: 7, parzystość: even, bit stopu: 1. Komunikacja odbywa się za pomocą specjalnego kabla komunikacyjnego - konwertera CMB-001. Złącze komunikacyjne i interfejs komunikacyjny nie mogą być używane razem. 20 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

21 Wyjścia alarmowe (zdarzeń) EVT Wejście sprzężenia zwrotnego FBP Pobór mocy Rezystancja izolacji Wytrzymałość elektryczna Standardowo regulator jest wyposażony w 2 niezależne wyjścia zdarzeń (alarmowe). Wyjście EVT1: przekaźnikowe, 1a1b: A, 250V AC (obciążenie rezystancyjne), 1A, 250V AC (obciążenie indukcyjne cosø=0.4). Wyjście EVT2: takie samo jak wyjście EVT1. Jeżeli dodane są opcje DR/DS/DA/DV lub P, wyjście EVT2 jest niedostępne. Wyjście alarmowe (zdarzeń) Typy alarmów : Górna odchyłka, dolna odchyłka, obustronna odchyłka, niezależna obustronna odchyłka, strefa odchyłki, niezależna strefa odchyłki, górny próg, dolny próg, górna odchyłka z oczekiwaniem, dolna odchyłka z oczekiwaniem, obustronna odchyłka z oczekiwaniem, niezależna obustronna odchyłka z oczekiwaniem. Dokładność nastawy : taka sama jak wyświetlania. Działanie : ON/OFF (z ustawioną histerezą). Histereza : Wejście termoparowe i : C ( F), wejście prądowe i napięciowe: (z ustawionym przecinkiem). Wyjście : Wyjście EVT dla którego alarm został wybrany. Alarm przerwania pętli regulacji Zakres nastawy : Czas zadziałania alarmu przerwania pętli regulacji: minut. Zakres zadziałania alarmu przerwania pętli regulacji, wejście termoparowe i : C ( F), C ( F). Wejście napięciowe i prądowe: (z ustawionym przecinkiem). Wyjście : Wyjście EVT dla którego alarm przerwania pętli regulacji został wybrany. Wyjście timera - powiązane z ustawioną wartością zadziałania timera Wyjście timera - powiązane z wejściem binarnym Wyjście alarmu przepalenia grzałki (gdy dodana jest opcja W) Wyjście sygnału czasu Wyjście działania auto-tuningu Wejście potencjometrycznego sprzężenia zwrotnego do pomiaru położenia napędu zaworu, rozdzielczość 1/1000. Automatyczny pomiar i ustawienie sprzężenia zwrotnego dla zaworu otwartego i zamkniętego (tylko ACR-15A i ACD-15A) V AC 50/60Hz (85 264V AC), 24V AC/DC 50/60Hz (20 28V AC/DC). Ok. 1VA. Min. 10MΩ, przy 500V DC. Pomiędzy zaciskami zasilania i masy : 1.5kV AC przez 1minutę. Pomiędzy zaciskami wejścia i masy : 1.5kV AC przez 1minutę. Pomiędzy zaciskami wejścia i zasilania : 1.5kV AC przez 1minutę. Temperatura otoczenia: 0 50 C. Wilgotność otoczenia: 5 85%RH (bez kondensacji). Obudowa wykonana z trudnopalnego tworzywa w kolorze czarnym. Warunki otoczenia Obudowa, waga ACD-1A, ACD-15A: 96x96x110mm (WxHxD), ACR-1A, ACR-15A: 48x96x110mm (WxHxD), waga: ACD: ok. 460g, ACR: ok. 0g. Korekcja czujnika, blokada nastaw, regulacja automatyczna/ręczna, regulacja programowa, funkcja rampy, zabezpieczenie przed zanikiem zasilania, auto-diagnostyka, automatyczna kompensacja temperatury zimnych końców, sygnalizacja uszkodzenia wejścia, wyświetlanie anormalnego Funkcje standardowe stanu wejścia, wskazania startowe, wybór i zmiana koloru PV, funkcja timera, bargraf, funkcja zmiany grupy nastaw PID, złącze komunikacyjne. Wyposażenie standardowe Wyposażenie opcjonalne Uchwyt montażowy - 1 kpl., uszczelka (do montażu pomiędzy regulatorem a tablicą montażową) - 1 szt., instrukcja obsługi - 1 kopia., protokół komunikacyjny -1 kopia (gdy dodana jest opcja C lub C5). Tylko dla ACR: Wiązka przewodów EVT5 : 1 szt [gdy jest dodane wyjście zdarzeń (opcja A5)]. Wiązka przewodów W : 1 szt [gdy jest dodany alarm przepalenia grzałki (opcja W)] (ACR-1A)]. Wiązka przewodów W : 2 szt [gdy jest dodany alarm przepalenia grzałki (opcja W)] (ACR-15A)]. Wiązka przewodów E : 1 szt [gdy jest dodane wejście zdalnego zadawania (opcja EA1, EA2, EV1, EV2)]. Wiązka przewodów VT : 1 szt [gdy jest dodane wyjście retransmisyjne (opcja TA1, TA2)]. Wiązka przewodów FBP : 1 szt (tylko ACR-15A). Pokrywa zacisków, przekładnik prądowy CT dla alarmu przepalenia grzałki (opcja: W, W): 20A (CTL-6S), 100A (CTL-12-S6-10L1U), konwerter komunikacyjny USB (CMB-001). Opcje Wejścia binarne [EI] Wyjście alarmowe (zdarzeń) EVT [A] Wyjścia alarmowe (zdarzeń) EVT4 i EVT5 [A5] Alarm przepalenia grzałki [W...] Wyjście retransmisyjne [TA1, TV1] Jeżeli opcja jest dodana razem z interfejsem komunikacyjnym (opcja C, C5), wejścia binarne EI i EI4 nie mogą być użyte. Dostępne są max. 4 wejścia (binarne). Działanie wejść binarnych jest wybierane za pomocą klawiatury spośród: Sterowanie pamięcią nastaw. Blokady wyjścia regulacyjnego (ON/OFF). Przełączanie działania regulacyjnego wprost/odwrotne. Sterowanie timerem: start/stop timera. Wyświetlacz PV zatrzymanie wyświetlania wartości mierzonej PV. Wyświetlacz PV zatrzymanie wyświetlania wartości szczytowej PV. Włączenie nastawionej wartości wyjścia. Regulacja automatyczna/ręczna. Zadawanie zdalne/lokalne. Regulacja programowa START/STOP. Regulacja programowa - wstrzymanie regulacji. Regulacja programowa - funkcja opuszczenia kroku (dla regulacji programowej). Wstrzymanie działania całkującego. (Tylko ACD-1A, ACR-1A) Jeżeli opcja jest dodana, wyjście grzanie/chłodzenie (opcja DR, DS, DA, DV) lub wyjście izolowanego zasilacza (opcja P) nie mogą być dodane razem. Wyjścia EVT1 do EVT używają wspólnego zacisku. Działanie wybierane podczas przydziału funkcji wyjścia zdarzeń (zakres nastawy taki sam jak dla EVT1 i EVT2). Dodatkowe wyjścia alarmowe (zdarzeń) EVT4, EVT5. Działanie wybierane podczas przydziału funkcji wyjścia zdarzeń (zakres nastawy taki sam jak dla EVT1 i EVT2). (Tylko dla ACD-1A, ACR-1A) Monitoruje prąd grzałki za pomocą przekładnika prądowego CT i wykrywa przepalenie. Prąd znamionowy : 1 - faza; 20A lub 100A, - fazy; 20A lub 100A Zakres nastawy : A lub A. Dokładność nastawy : ±5% prądu znamionowego grzałki. Punkt działania : Ustawiona wartość prądu. Konwertuje wartość (PV, SV, MV lub DV) na analogowy sygnał napięciowy lub prądowy co (125ms). Rozdzielczość: 1/ TA : DC prądowe 4 20mA DC (obciążenie rezystancyjne max. 500Ω). TV : DC napięciowe 0 1V DC (obciążenie rezystancyjne min. 100kΩ). Dokładność wyjścia: ±0.% zakresu wyjścia retransmisyjnego. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 21

22 Wyjście regulacyjne grzanie/chłodzenie OUT2 (regulacja trójstawna) [DR, DS, DA, DV] (Tylko ACR/D-1A) Interfejs komunikacyjny [C, C5] Wejście zdalnego zadawania [EA1, EA2, EV1, EV2] Wyjście izolowanego zasilacza [P24] (Tylko ACR/D-1A) Jeżeli opcja jest dodana, wyjście alarmowe (opcja A) lub wyjście izolowanego zasilacza (P) nie może być dodane razem Jeżeli to wyjście jest dodane, wyjście alarmowe EVT2 nie może być użyte. Charakterystyka działania wyjścia jest wybierana za pomocą klawiatury z poniższych: Chłodzenie powietrzem: charakterystyka liniowa. Chłodzenie olejem: 1.5 mocy charakterystyki liniowej. Chłodzenie wodą: 2x moc charakterystyki linowej. Wyjście OUT2: DR : Przekaźnikowe; 1a, A, 250V AC (obc. rezyst.), 1A, 250V AC (obc. induk. cosø=0.4), żywotność: 100,000 cykli. DS : Napięciowe logiczne (do SSR), 0/12V DC±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). DA : Prądowe 4 20mA DC (rozdzielczość: 1/12000), rezystancja obciążenia: max. 600Ω. DV : Napięciowe ciągłe 0 10V DC (rozdzielczość: 1/12000), rezystancja obciążenia: min 1kΩ. Jeżeli opcja C/C5 i wejścia binarne (opcja EI) są dodane razem, wejścia binarne EI i EI4 nie mogą być użyte. Następujące operacje mogą być wykonywane przy użyciu zewnętrznego komputera. Odczyt i ustawianie SV, PID i pozostałych parametrów. Odczyt PV i stanu działania. Zmiana działania funkcji. Parametry komunikacji: Interfejs komunikacyjny: C(EIA RS-22C), C5(EIA RS-485). Metoda komunikacji: komunikacja pół-duplex. Metoda synchronizacji: synchronizacja start-stop. Prędkość komunikacji: 9600, 19200, 8400bps (wybierana z klawiatury). Bity danych: 7, 8. Parzystość: even, odd, no parity. Bit stopu: 1 lub 2 (wybierany z klawiatury). Protokół komunikacyjny: Shinko, Modbus ASCII, Modbus RTU (wybierany z klawiatury). Cyfrowe zadawanie wartości zadanej SV za pomocą programowalnych regulatorów Shinko: regulator otrzymuje wartość zadaną SV za pomocą komunikacji szeregowej od programowalnych regulatorów Shinko (PC-900, PCD-A z opcją SVTC). Wartość zadana SV jest zadawana za pomocą zewnętrznego sygnału analogowego. EA1 : Prądowe 4-20mA DC (max. 50mA), impedancja wejścia 50Ω. EA2 : Prądowe 0-20mA DC (max. 50mA), impedancja wejścia 50Ω. EV1 : Napięciowe 0-1V DC (max. 5VDC), impedancja wejścia 100kΩ. EV2 : Napięciowe 1-5V DC (max. 10VDC), impedancja wejścia 100kΩ. Próbkowanie wejścia: 250ms. Jeżeli opcja jest dodana, wyjście alarmowe (opcja EVT) lub wyjście regulacyjne grzanie/chłodzenie (opcje DR, DS, DA, DV) nie mogą być dodane. Jeżeli ta opcja jest dodana, wyjście alarmowe EVT2 nie jest dostępne. Wyjście napięciowe: 24 ±V DC (dla prądu obciążenia 0mA DC). Tętnienie napięcia: 200mV DC (dla prądu obciążenia 0mA DC). Max. prąd obciążenia: 0mA DC. Zakresy wejścia Wejście Zakres pomiarowy Rozdzielczość K C F 1 C ( F) C F 0.1 C ( F) J C F 1 C ( F) R C F 1 C ( F) S C F 1 C ( F) Termopary B C F 1 C ( F) E C F 1 C ( F) T C F 0.1 C ( F) N C F 1 C ( F) PL-II C F 1 C ( F) C(W/Re5-26) C F 1 C ( F) C F 0.1 C ( F) C F 0.1 C ( F) P C F 0.1 C ( F) C F 1 C ( F) JPt C F 0.1 C ( F) C F 1 C ( F) Prądowe mA mA mV mV mV Napięciowe mV (swobodnie skalowane z ustawianym przecinkiem) 0...1V 0...5V 1...5V V Zamawianie ACR-1 A - / M,, W48 x H96 x D100mm ACD-1 A - / M,, W96 x H96 x D100mm Regulacja 5 Trójstawna krokowa (SERVO ON/OFF) Regulacja PID Alarm A Wyjścia alarmowe EVT1 i EVT2 R Przekaźnikowe: A, 250VAC Wyjście S Napięciowe logiczne (SSR): 0/12VDC regulacyjne A Prądowe ciągłe: mA OUT1 V Napięciowe ciągłe: VDC Wejście M Uniwersalne - wielozakresowe VAC (standardowe) 1 24VAC/DC EI Wejścia binarne (zdarzeń) A Wyjście alarmowe EVT A5 Wyjścia alarmowe EVT4 i EVT5 W Alarm przepalenia grzałek - fazowy 1- fazowy W DR Wyjście Przekaźnikowe: A DS regulacyjne Napięciowe: 0/12VDC DA grzanie/ chłodzenie OUT2 Napięciowe: V Prądowe: mA Opcje C5 komunikacyjny RS-485 EA mA Wejście EA mA zdalnego EV V zadawania EV V TA1 Wyjście retransmisyjne 0...1V TV1 P24 Wyjście zasilacza 24VDC DV C Interfejs RS-22C Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Typ alarmu (12 typów lub brak działania) i działanie wybierany klawiaturą. Typ wejścia (termopary,, napięciowe i prądowe) wybierany klawiaturą. Opcja A dostępna tylko dla wersji ACD-1A i ACR1A. Jeżeli opcje EI i C/C5 są razem dodane, wejścia DI i DI4 nie mogą być użyte. Opcje A, D... i P24 nie mogą być dodane razem. Jeżeli opcje D... lub P24 są dodane, wyjście alarmowe EVT2 nie może być użyte. Prąd znamionowy (20A, 100A) dla alarmu przepalenia grzałki wybierany jest za pomocą klawiatury. Przekładniki prądowe CT są dostarczane osobno (w zależności od prądu). Opcja niedostępna dla wyjścia analogowego. Standardowym napięciem zasilania jest: VAC. Dla napięcia 24VAC/AC zaznacz 1 w kodzie zamówieniowym po kodzie wejścia. 22 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

23 Zaciski podłączeniowe ACR-1A POWER SUPPLY 24V AC/DC 2 7 EVT NO 8 EVT2 NO 9 EVT1 NO 10 A 250V AC GND POWER SUPPLY V AC 5 OUT1 6 EVT NC A 250V AC 10 A 250V AC NO 7 P24 OUT2/ EVT2 NO 8 DC 24V A 250V AC 0mA 9 NO TRANSMIT OUTPUT 5 4 EXT CONT CT1 CT2 EVT NO 1A 250V AC NO ma RS-485 (RX) (RS-22C) DC 5V 1V YA (TX) YB SG DI1 11 EVENT INPUT 12 DI2 A B B 1 DI 14 DI4 15 COM TC 20 ACR-1A/ACR-15A SET ACR A/M B.MODE MODE RUN STOP 91 uszczelka śrubowy uchwyt montażowy 91 ACD-1A SUPPLY 24V AC/DC 2 GND 1 POWER SUPPLY V AC 4 21 TRANSMIT OUTPUT 22 2 EXT CONT 24 NC RS-485 YA (TX) YB (RX) (RS-22C) DI1 11 EVENT INPUT 12 DI2 1 DI 14 DI ACD-1A/ACD-15A uszczelka śrubowy uchwyt montażowy 5 OUT1 NO CT SG COM ACR-15A EVT EVT2 EVT1 POWER SUPPLY V AC/DC NO NO NO 10 A 250V AC 2 P24 DC 24V 0mA GND 6 A 250V AC 7 OUT2/ EVT2 NO 8 A 250V AC 9 EVT1 POWER SUPPLY V AC 10 A 250V AC 1 4 NO CT EVT5 NO 29 EVT4 NO EXT CONT 0 A 250V AC TRANSMIT OUTPUT ma DC 5V RS-485 1V YA (TX) YB (RX) (RS-22C) A B TC B 20 DI1 11 EVENT INPUT 12 DI2 1 DI 14 DI4 ACD SET A/M B.MODE MODE RUN STOP otworów w panelach montażowych ACR-1A/ACR-15A OPEN CLOSE 5 6 NO NO FBP O W C 15 SG COM EVT1 7 A 250V AC A 250V AC NO 5 4 EVT NO 1A 250V AC NO ma DC 5V 1V A B TC B n x Montaż n regulatorów w jednym otworze ACD-15A POWER SUPPLY 24V AC/DC 2 GND 1 21 TRANSMIT POWER OUTPUT SUPPLY V AC 2 EXT CONT 4 24 F.B.P. O 5 25 OPEN NO W 6 26 CLOSE NO 7 27 A C 250V AC 8 28 EVT5 NO 9 29 EVT1 NO EVT4 NO 10 A 250V AC 0 A 250V AC ma DI1 11 EVENT INPUT 12 DI2 YA 1 (TX) DI RS-485 YB 14 (RX) DI4 (RS-22C) 15 SG COM 16 DC 5V 1V A B TC B ACD-1A/ACD-15A Przekładniki prądowe CT 10 n Montaż n regulatorów w jednym otworze Zalecane końcówki kablowe M 15 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 2

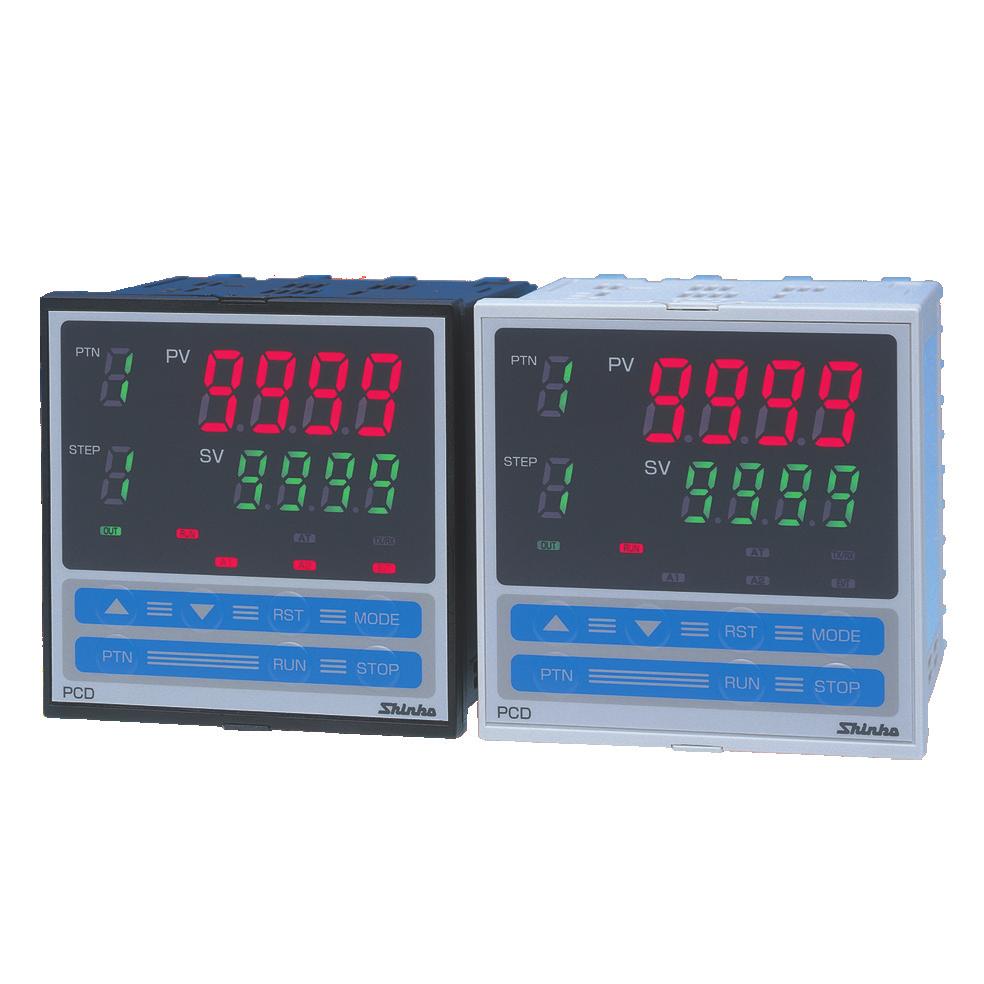

24 PROGRAMOWALNE REGULATORY TEMPERATURY I PROCESÓW PCD-A Regulacja: PID, PID, PD, PI, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 250ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Regulacja programowa (9 programów po 9 kroków każdy) Regulacja grzaniem lub chłodzeniem Wyjścia alarmowe Wejścia binarne RS-485 (Shinko ASCII, MODBUS ASCII/RTU) Stopień ochrony IP66 Dane techniczne Wyświetlacz Wejście Dokładność Dokładność czasu Próbkowanie Wyjście regulacyjne OUT1 Działanie regulacyjne Wyjścia alarmowe A1, A2 PV: 4 czerwone cyfry 18.0x8.0mm(HxW). PTN: 1 zielona cyfra 12.6x6mm(HxW). SV: 4 czerwone cyfry 12.6x6.0mm(HxW). STEP: 1 zielona cyfra 12.6x6mm(HxW). Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26); zewnętrzna rezystancja: max. 100Ω, dla wejścia B, max. 40Ω. : Pt100, JPt100 linia - przewodowa, max. rezystancja przewodów: 10Ω na przewód). Prądowe : mA, mA: impedancja wejścia: 50Ω (musi zostać podłączony zewnętrzny rezystor bocznikowy 50Ω pomiędzy zaciski wejścia), max. prąd wejścia: 50mA (gdy jest użyty rezystor bocznikowy 50Ω). Napięciowe : 0...1VDC: imp. wejścia min. 1MΩ, max. napięcie wejścia 5VDC, max. rezystancja źródła sygnału 2kΩ. : 0...5V, 1...5V, VDC: imp. wejścia min. 100kΩ, max. napięcie wejścia 15VDC, max. rezyst. źródła sygnału 100Ω. Termopary : ±0.2% zakresu wejścia ±1 cyfra lub ±2 C (4 F) w zależności co większe. Jednak, dla wejścia: R i S w zakresie C( F): ±6 C (12 F). Dla wejścia: B w zakresie C ( F): dokładność niegwarantowana. Dla wejścia: K, J, E, T, N poniżej 0 C (2 F): ±0.4% zakresu wejścia ±1 cyfra. : ±0.1% zakresu wejścia ±1 cyfra lub ±1 C (2 F) w zależności co większe. Prądowe i napięciowe : ±0.2% zakresu wejścia ±1 cyfra. ±0.5% ustawionego czasu. 250ms. Przekaźnikowe : 1a1b; A, 250VAC (obc. rezyst.), 1A, 250VAC (obc. induk. cosø=0.4), żywotność: cykli. Napięciowe logiczne (do SSR) : 0/12VDC ±15%, max. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe : mA, obciążenie rezystancyjne max. 550Ω. Napięciowe ciągłe : VDC, obciążenie rezystancyjne min. 1MΩ. Następujące typy regulacji mogą zostać wybrane za pomocą klawiatury (domyślnie: PID): PID (z funkcją auto-tuningu), PI (gdy czas wyprzedzenia ustawiony 0), PD (gdy czas zdwojenia ustawiony 0), P (gdy czas zdwojenia i wyprzedzenia ustawiony 0), ON/OFF (gdy zakres proporcjonalności ustawiony 0). Zakres proporcjonalności (P) : Termopary i (bez przecinka): C ( F). Termopary i (z przecinkiem): C ( F). Sygnały prądowe i napięciowe: %. : s (wyłączony, gdy I=0). : s (wyłączony, gdy D=0). Czas zdwojenia (I) Czas wyprzedzenia (D) ARW : %. Cykl proporcjonalności : s (nastawa niedostępna dla wyjścia prądowego). Histereza ON/OFF : C ( F) lub dla wejścia prądowego lub napięciowego (z ustawionym przecinkiem). Dolny i górny limit wyjścia : % (dla wyjścia prądowego %). Typ alarmów A1 i A2 może zostać wybrany za pomocą klawiatury. Brak działania. Górna odchyłka : (-) zakres wejścia do zakres wejścia. Dolna odchyłka : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka : 0 do zakres wejścia. Strefa odchyłki : 0 do zakres wejścia. Górny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Dolny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Górna odchyłka z oczekiwaniem (z standby) : (-) zakres wejścia do zakres wejścia. Dolna odchyłka z oczekiwaniem (z standby) : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka z oczekiwaniem (z standby) : 0 do zakres wejścia. Gdy typ wejścia posiada przecinek, minimalna wartość ujemna wynosi i dodatnia wartość wynosi max Dla wejścia prądowego lub napięciowego, zakres wejścia jest taki sam jak zakres skalowania, a minimalna wartość zakresu wejścia (lub maksymalna) jest taka sama jak wartość dolnego (lub górnego) limitu skalowania. Dokładność nastawy Działanie Histereza Wyjście : Taka sama jak dokładność wyświetlania. : ON/OFF. : Termopary i : C ( F) dla wejścia prądowego i napięciowego: (z ustawionym przecinkiem). : Przekaźnikowe: 1a; A, 250VAC (obc. rezyst.), 1A, 250VAC (obc. induk. cosø=0.4), żywotność cykli. 24 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

25 Za pomocą klawiatury może zostać wybrany jeden typ działania wyjścia zdarzeń: wyjście sygnału czasu, wyjście zakończenia programu, wyjście trwania programu. Wyjście sygnału czasu : Wyjście jest aktywne przez ustawiony czas jeżeli został ustawiony czas wyłączenia i włączenia wyjścia sygnału Wyjście zdarzeń czasu dla danego programu. EVT Wyjście zakończenia programu : Wyjście jest aktywne przez ustawiony czas po zakończeniu programu. Wyjście trwania programu : Wyjście jest aktywne przez cały czas działania programu. Wyjście : Przekaźnikowe: 1a; A, 250VAC (obc. rezyst.), 1A, 250VAC (obc. induk. cosø=0.4), żywotność cykli VAC 50/60Hz, 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia: VAC, VAC/DC. Pobór mocy Ok. 8VA. Jeżeli wyjście (OUT) jest napięciowe lub prądowe, test izolacji nie może być wykonany pomiędzy wyjściem regulacyjnym (OUT) i zaciskami wejścia Rezystancja izolacji binarnego, pomiędzy wyjściem regulacyjnym i zaciskami komunikacyjnymi ponieważ nie są odizolowane od pozostałych. Pozostała kombinacja zacisków oprócz powyższych min. 10MΩ, przy 500VDC. Pomiędzy zaciskami wejścia i masy, pomiędzy zaciskami wejścia i zasilania : 1.5kVAC przez 1 minutę. Wytrzymałość Pomiędzy zaciskami zasilania i masy : 1.5kVAC przez 1 minutę. elektryczna Pomiędzy zaciskami wyjścia i masy, pomiędzy zaciskami wyjścia i zasilania : 1.5kVAC przez 1 minutę. Warunki środowiska Temperatura otoczenia: C ( F), wilgotność otoczenia: %RH (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa. standardowo w kolorze jasnoszarym (opcjonalnie w kolorze czarnym). Montaż Panelowy przy użyciu uchwytów śrubowych (grubość panelu montażowego: 1...8mm). Stopień ochrony IP66 dla panelu czołowego., waga zewnętrzne W96xH96xD98.5mm, waga ok. 70g. Zawarte funkcje Korekcja czujnika, blokada nastaw, filtr PV, zabezpieczenie przed zanikiem zasilania, auto-diagnostyka, automatyczna kompensacja temperatury zimnych końców, uszkodzenie czujnika (przekroczenie zakresu), wskazania startowe. Akcesoria Rezystor bocznikowy 50Ω dla wejścia prądowego (dostarczany oddzielnie). Regulacja programowa Ilość programów 9 programów. Ilość kroków 9 kroków / na każdy program. Regulacja programowa może zostać rozpoczęta lub zatrzymana za pomocą zwarcia odpowiednich zacisków lub przy pomocy klawisza. Funkcja zdalnego Regulacja programowa rozpoczyna się po zwarciu zacisków (14 i 17), zatrzymanie regulacji programowej odbywa się przez rozwarcie zacisków sterowania (14 i 17). Podczas regulacji programowej regulator nie przejdzie do następnego kroku, gdy skończy się czas aż do momentu, gdy odchyłka pomiędzy PV i SV nie wejdzie w ustawiony zakres oczekiwania. Funkcja oczekiwania Zakres nastawy : Termopary, (bez przecinka): ±( C( F)). Termopary, (z przecinkiem): ±( C( F)). Sygnały prądowe i napięciowe: (z ustawionym przecinkiem). Funkcja HOLD Chwilowe wstrzymanie czasu regulacji programowej. Funkcja ADVANCE regulacji programowej jest zatrzymywany, regulator przechodzi do następnego kroku. Pozostałe funkcje Wybór jednostki czasu kroku (godzina/minuta lub minuta/sekunda), wybór temperatury rozpoczęcia programu (start PV lub start SV), temperatura kroku ustawiana podczas regulacji programowej. Zakres czasu godzin 59min/krok lub min 59s/krok. Rozdzielczość Temperatura: 1 C (1 F) lub 0.1 C (0.1 F), czas 1 minuta lub 1 sekunda. Stan po przywróceniu zasilania Program startuje od miejsca gdzie nastąpiła awaria zasilania (błąd czasu po przywróceniu zasilania: max. 1 minuta). Program nr Temperatura Czas Opcje Interfejs komunikacyjny [C5] Wyjście izolowanego zasilacza [P24] Następujące operacje mogą być wykonywane przy użyciu zewnętrznego komputera podłączonego do PCD-A: odczyt i ustawianie SV, PID i pozostałych parametrów, odczyt PV i stanu działania, zmiana funkcji (jeżeli opcja C5 jest dodana, funkcja zdalnego sterowania nie jest dostępna, opcja SVTC i funkcja zdalnego sterowania nie mogą być użyte razem). Interfejs komunikacyjny : EIA RS-485. Metoda komunikacji : Komunikacja pół-duplex. Metoda synchronizacji : Synchronizacja start-stop. Protokół komunikacyjny : Shinko, cyfrowa transmisja wartości zadanej, cyfrowy odbiór wartości zadanej, Modbus ASCII, Modbus RTU (wybierany z klawiatury). Prędkość komunikacji : 2400/4800/9600/19200bps (wybierana z klawiatury). Bit danych : 7, 8 (wybierany z klawiatury). Parzystość : Even, odd, no parity (wybierana z klawiatury). Bit stopu : 1 lub 2 (wybierany z klawiatury). Ilość połączonych urządzeń : Max. 1 regulatorów do jednego komputera (hosta). Detekcja błędów komunikacji : Parzystość, suma kontrolna, LRC (Modbus ASCII), CRC-16 (Modbus RTU). Wyjście 24VDC używane do zasilania przetworników 2- przewodowych np. przetworników temperatury lub ciśnienia (jeżeli opcja P24 jest dodana, alarm (A2) nie jest dostępny). Napięcie wyjściowe Tętnienia napięcia Max. prąd obciążenia : 24V±VDC (prąd obciążenia 0mA). : Ok. 200mVDC (przy prądzie obciążenia 0mA). : 0mADC. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 25

26 Cyfrowa transmisja wartości zadanej [SVTC] Cyfrowa transmisja wartości zadanej (master). Gdy została wybrana cyfrowa transmisja wartości zadanej, wartość zadana SV regulatora PCD-A może być transmitowana cyfrowo do regulatorów np. z serii JC...-A (slave) wyposażonych w funkcję komunikacji (opcja C5). Cyfrowa odbiór wartości zadanej (slave). Gdy został wybrany cyfrowy odbiór wartości zadanej, wartość zadana SV może być odbierana z regulatorów z serii PC-95/PCD-A (master) wyposażonych w cyfrową transmisją wartości zadanej (opcja SVTC). Gdy opcja SVTC jest dodana, funkcja zdalnego sterowania nie może być użyta, opcja C5 i funkcja zdalnego sterowania nie mogą być razem użyte. Pokrywa zacisków [TC] Pokrywa zabezpieczająca zaciski elektryczne regulatora przed przypadkowym dotknięciem i porażeniem prądem obsługi. Czarny kolor obudowy [BK] Obudowa w kolorze czarnym, panel w kolorze ciemno szarym. Zakresy wejścia Wejście Zakres pomiarowy Rozdzielczość K C F 1 C ( F) C F 0.1 C ( F) J C F 1 C ( F) R C F 1 C ( F) S C F 1 C ( F) Termopary B C F 1 C ( F) E C F 1 C ( F) T C F 0.1 C ( F) N C F 1 C ( F) PL-II C F 1 C ( F) C(W/Re5-26) C F 1 C ( F) C F 0.1 C ( F) P C F 0.1 C ( F) C F 1 C ( F) JPt C F 0.1 C ( F) C F 1 C ( F) Prądowe mA mA Napięciowe 0...1V 0...5V 1...5V V (swobodnie skalowane z ustawianym przecinkiem) Dla wejścia prądowego wymagane jest zainstalowanie precyzyjnego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). Zaciski podłączeniowe GND V DC V AC - lub 24V AC Wyjście regulacyjne H 4 + S/M 5 R/M C 5 lub A/M - 6 L P Alarm 1 (A1) 7 8 Alarm 2 (A2) 10 9 Zalecane końcówki kablowe TC Komunikacja (RS-485) C5 lub cyfrowa transmisja wartości zadanej SVTC 11 Wyjście zdarzeń (EVT) 14 Wejście binarne YA(-) YB(+) 17 SG A B B 20 DC Zamawianie PCD-A- / M,, W96 x H96 x D100mm R Przekaźnikowe: A, 250VAC Wyjście regulacyjne S Napięciowe logiczne (do SSR): 0/12VDC A Prądowe ciągłe: mA OUT1 V Napięciowe ciągłe: VDC Wejście M Uniwersalne - wielozakresowe VAC (standardowe) 1 24VAC/DC C5 Interfejs komunikacyjny RS-485 SVTC Cyfrowa transmisja wartości zadanej Opcje P24 Wyjście zasilania 24VDC +/-V BK Czarny kolor obudowy TC Pokrywa zacisków elektrycznych Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Dla opcji [P24] nie jest dostępny alarm A2. Opcje [C5] i [SVTC] nie mogą występować razem. Dla opcji [C5] lub [SVTC] nie jest dostępne wejście binarne. Dla wejścia prądowego wymagany jest bocznik 50Ω (dostarczany oddzielnie). Standardowym napięciem zasilania jest napięcie VAC. W przypadku napięcia 24VAC/DC zaznacz je za pomocą 1. otworów w panelach montażowych Przykład aplikacji PCD-A-R/M -fazy V AC lub 24V AC/DC n Montaż n regulatorów w jednym otworze Stycznik Alarm Alarm (dla opcji TC) Grzałka Piec elektryczny Termopara 26 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

27 PROGRAMOWALNE REGULATORY TEMPERATURY I PROCESÓW PCA1 Regulacja: PID, PID, PD, PI, P, ON/OFF Wyświetlacz kolorowy (LCD) Dokładność: ±0.2% Próbkowanie: 125ms Wejście: Pt100, K, J, R, S, B, E, T, N, C, mA, mA, mV, mV, mV, mV, 0...1V, 0...5V, 1...5V, V Automatyczny dobór nastaw, kasowanie offsetu Regulacja programowa (16 programów po 16 kroków każdy) Funkcja oczekiwania na wartość zadaną Możliwość łączenia programów i powtarzania Regulacja grzaniem lub chłodzeniem Wyjścia zdarzeń Wejścia binarne (zdarzeń i sterowań) RS-22C/RS-485 (MODBUS RTU/ASCII) Funkcja cyfrowej transmisji wartości zadanej (SVTC) Stopień ochrony IP66 Dane techniczne Wyświetlacz Wejście Dokładność (nastaw i wyświetlania) Dokładność kompensacji Wpływ temp. otoczenia Dokładność czasu Próbkowanie Regulacja programowa Metoda regulacji Wyjście regulacyjne OUT1 PV: 11-segmentowy, wyświetlacz LCD, 5-cyfr, podświetlany na czerwono, zielono i pomarańczowo, 24.0 x 11.0 mm (H x W) SV/MV/TIME: 11-segmentowy, wyświetlacz LCD, 5-cyfr, podświetlany na czerwono, zielono i pomarańczowo, 14.0 x 7.0 mm (H x W) PTN: 11-segmentowy, wyświetlacz LCD, 2-cyfry, podświetlany na pomarańczowo, 10.0 x 5.0 mm (H x W) STEP: 11-segmentowy, wyświetlacz LCD, 2-cyfr, podświetlany na pomarańczowo, 10.0 x 5.0 mm (H x W) Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26); zewnętrzna rezystancja: max. 100Ω, dla wejścia B, max. 40Ω : Pt100, JPt100, - przewodowe (max. rezyst. 10Ω na przewód (dla zakresu: C: max. 5Ω)) Prądowe : mA, mA: impedancja wejścia: 50Ω, max. prąd wejścia: 100mA Napięciowe : mV, mV, mV, mV, 0...1V: min. imp. wejścia 1MΩ, max napięcie wejścia 5VDC, max. rezyst. źródła sygnału: 2 kω (0...1V), 200Ω ( mV, mV), 40Ω ( mV), 20Ω (0...10mV) : 0...5V, 1...5V, VDC: min. imp. wejścia 100kΩ, max. napięcie 15VDC, max. rezyst. źródła 100Ω Termopary : ±0.2% zakresu wejścia ±1 cyfra Jednak, wejście R, S w zakresie C: ±6 C Wejście B w zakresie C: dokładność nie gwarantowana Wejście K, J, E, T, N poniżej 0 C: ±0.4% zakresu wejścia ±1 cyfra : ±0.1% zakresu wejścia ±1 cyfra Prądowe i napięciowe : ±0.2% zakresu wejścia ±1 cyfra ±1 C w zakresie C (temperatury zimnych końców termopary) 50ppm/ C ±0.1% ustawionego i wyświetlanego czasu 125ms Ilość programów: 16 (z możliwością łączenia) Ilość kroków: 256 (16 kroków/program) Ilość powtórzeń programu: razy (powtórzenie wyłączone, gdy ustawiono 0) Zakres czasu programu: godzin i 59 minut/krok lub minut i 59 sekund/krok (Gdy czas kroku jest wyłączony, wykonywana jest regulacja stałowartościowa z ustawioną wartością zadaną (SV)). Wartość oczekiwania: Wejście termoparowe i : ± C (bez przecinka) lub ± C (z przecinkiem) Wejście napięciowe i prądowe: ±( (z ustawionym przecinkiem) (Funkcja oczekiwania wyłączona gdy ustawiono wartość 0 lub 0.0.) Metoda regulacji do wyboru: PID (z funkcją auto-tuningu), PI (gdy D=0), PD (gdy I= 0), P (gdy czas I=0 i D= 0) lub ON/OFF (gdy P=0) Zakres proporcjonalności O1 (P) : % Czas zdwojenia (I) : s (wyłączony, gdy ustawiono 0) Czas wyprzedzenia (D) : s (wyłączony, gdy ustawiono 0) ARW : % Cykl proporcjonalności : s (nastawa niedostępna dla wyjścia prądowego) Histereza ON/OFF : C lub dla wejścia prądowego i napięciowego (z przecinkiem) Dolny i górny limit wyjścia : % (dla wyjścia prądowego %) Przekaźnikowe : 1a1b; A, 250VAC (obc. rezystan.), 1A, 250VAC (obc. induk.cosø=0.4), żywotność: cykli Napięciowe logiczne : 0/12VDC ±15% (do SSR), max. 40mA (zabezpieczenie przeciwzwarciowe) Prądowe : mA, obc. rezystan. max. 600Ω Napięciowe ciągłe : VDC, obc. rezystan. min. 1MΩ Wyjście zdarzeń EV1 Przekaźnikowe : 1a; A, 250VAC (obc. rezystan.), 1A, 250VAC (obc. induk.cosø=0.4), żywotność: cykli Wyjście zdarzeń EV2 Przekaźnikowe : 1a; A, 250VAC (obc. rezystan.), 1A, 250VAC (obc. induk.cosø=0.4), żywotność: cykli Wyjście zdarzeń EV i EV4 Przekaźnikowe : 1a; A, 250VAC (obc. rezystan.), 1A, 250VAC (obc. induk.cosø=0.4), żywotność: cykli Wyjścia zdarzeń EV i EV4 posiadają wspólny zacisk. Wejścia zdarzeń Max. 4 wejścia binarne - zdalny wybór numeru programu (max. 16mA), gdy dodano opcje C/ C5: max. 2 wejścia binarne 4 wejścia binarne (prąd obwód po zamknięciu: ok 16mA) - zdalne sterowanie działaniem programu: STOP: zdalne zakończenie regulacji programowej Wejścia zdalnego HOLD: zdalne wstrzymanie regulacji programowej (regulacja stałowartościowa z wartością zadaną z chwili uruchomienia HOLD) sterowania ADV: zdalne opuszczenie aktualnie wykonywanego kroku i przejście do następnego kroku RUN: zdalne rozpoczęcie regulacji programowej ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 27

28 Napięcie zasilania Pobór mocy Rezystancja izolacji Wytrzymałość elektryczna Warunki środowiska Obudowa (materiał, kolor) Montaż Stopień ochrony, waga VAC 50/60Hz, 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia zasilania: VAC, VAC/DC Ok. 14VA Gdy wyjścia OUT1 i OUT2 są napięciowe logiczne lub prądowe to wyjścia OUT1 i OUT2 nie są od siebie odizolowane galwanicznie. Rezystancja izolacji 10MΩ, przy min. 500VDC. Pomiędzy zaciskami wejścia i uziemienia : 1.5kVAC przez 1 minutę Pomiędzy zaciskami zasilania i uziemienia : 1.5kVAC przez 1 minutę Pomiędzy zaciskami wejścia i zasilania : 1.5kVAC przez 1 minutę Temperatura otoczenia: C, wilgotność otoczenia: %RH (bez kondensacji) Tworzywo trudnopalne w kolorze czarnym Panelowy przy użyciu uchwytów śrubowych (grubość panelu montażowego: 1...8mm) IP66 (dla panelu czołowego) zewnętrzne W96 x H96 x D98.5mm, waga ok. 460g Opcjonalna specyfikacja techniczna Interfejs komunikacyjny (opcje C, C5) Wyjścia sygnałów czasu - sterowań (opcja TS) Wyjście retransmisyjne (opcje TA, TV) Wyjście grzanie/chłodzenia OUT2 (opcje DR, DS, DA) Interfejs: EIA RS-22C (opcja C), EIA RS-485 (opcja C5) Metoda komunikacji: Półduplex Metoda synchronizacji: Start-stop Prędkość komunikacji: 9600, 19200, 8400bps (domyślnie: 9600bps) Bit danych: 7 lub 8 (domyślnie: 7 bitów) Parzystość: Even, Odd, No parity (wybierana za pomocą klawiatury, domyślnie: Even) Bit stopu: 1 lub 2 (wybierany za pomocą klawiatury, domyślnie: 1) Protokół komunikacyjny: Shinko, Modbus ASCII, Modbus RTU, transmisja SVTC (domyślnie: Shinko) Cyfrowa transmisja wartości zadanej SVTC: Jeżeli wybrano cyfrową transmisję wartości zadanej SVTC, wartość zadana SV jest cyfrowo transmitowana do regulatorów Shinko wyposażonych w interfejs komunikacyjny RS-485 (opcja C5). Wartość zadana jest wysłana w cyklu co 250ms. Ilość wyjść: 8 Typ wyjść: open collector: 24V DC, max. 50mA Rozdzielczość: Wyjście: opcja TA: mA (obc. rezystan. max. 500Ω) opcja TV: 0...1V (obc. rezystan. min. 100kΩ) Dokładność wyjścia: ±0.% zakresu wyjścia retransmisyjnego Jeżeli opcja D... jest dodana, wyjście zdarzeń EV2 nie jest dostępne. Przekaźnikowe : 1a; A, 250VAC (obc. rezystan.), 1A, 250VAC (obc. induk.cosø=0.4), żywotność: cykli Napięciowe logiczne : 0/12VDC ±15% (do SSR), max. 40mA (zabezpieczenie przeciwzwarciowe) Prądowe : mA, obc. rezystan. max. 600Ω Regulacja programowa (16 programów po 16 kroków, max 256kroków) Program nr Program nr. 16 Temperatura Czas Sposób zamawiania PCA1 0- Regulator programowalny 96x96x98,5mm Wyjście regulacyjne R Przekaźnikowe 1a1b: A, 250VAC O1 S Napięciowe logiczne: 0/12VDC (do SSR) A Prądowe liniowe mA V Napięciowe liniowe V VAC (standard) 1 24VAC/DC Wejście 0- Uniwersalne - wielozakresowe (*1) Opcja 1 0 Brak opcji 1 (*2) 1 Interfejs komunikacyjny RS-22C (*2) C 2 Interfejs komunikacyjny RS-485 (*2) C5 Wyjścia sygnałów czasu (*2) TS 4 Interfejs komunikacyjny RS-22C + wyjścia sygnałów czasu (*2) C+TS 5 Interfejs komunikacyjny RS wyjścia sygnałów czasu (*2) C5+TS Opcja 2 0 Brak opcji 2 1 Wyjście retransmisyjne mA (*2) TA 2 Wyjście retransmisyjne 0...1V (*2) TV Opcja 0 Brak opcji 1 Wyjście grzanie/chłodzenie: przekaźnikowe 1a: A, 250VAC (*2)(*) DR 2 Wyjście grzanie/chłodzenie: napięciowe logiczne 0/12VDC (*2)(*) DS Wyjście grzanie/chłodzenie: prądowe ciągłe mA (*2)(*) DA (*1) Typ wejścia może być wybrany za pomocą klawiatury z pośród: czujników termoelektrycznych i rezystancyjnych, sygnałów napięciowych i prądowych. (*2) Tyko jedna pozycja może być wybrana odpowiednio dla opcji 1, opcji 2 i opcji. (*) Jeżeli dodano wyjście grzanie/chłodzenia (opcja DR, DS lub DA), wyjście zdarzeń EV2 nie jest dostępne. 28 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

29 Przykładowy kod zamówieniowy PCA1 R Wyjście regulacyjne: Przekaźnikowe Napięcie zasilania: VAC Wejście: Uniwerslalne Opcja 1: Interfejs komunikacyjny RS-485 Opcja 2: Wyjście retransmisyjne mA Opcja : Opcja - nie jest dodana zewnętrzne ,2 Wyposażenie dostarczane na zamówienie Model Pokrywa zacisków elektrycznych (TC-FCD) Kabel komunikacyjny z konwerterem USB (CMB-001) 96 11,5 98,5 Zakresy pomiarowe wejścia Wejście Zakres pomiarowy Rozdzielczość K C F C F 0.1 J C F 1 R C F 1 S C F 1 B C F 1 E C F 1 T C F 0.1 N C F 1 PL-II C F 1 C(W/Re5-26) C F 1 Pt C F C F C F C F 1 JPt C F C F mA mA mV mV mV mV (z ustawionym przecinkiem) 0...1V 0...5V 1...5V V Otwory montażowe 10 +0, Zalecane końcówki kablowe +0,8 n x 92-0 Montaż ścisły (boczny) regulatorów. n: Ilość zamontowanych urządzeń +0, Blok zacisków podłączeniowych Zacisk Opis GND PWR V AC lub 24V AC/DC O1 Wyjście regulacyjne OUT1 O2 Wyjście reg. OUT2 (opcje DR, DS lub DA) EV1 Wyjście zdarzeń EV1 EV2 Wyjście zdarzeń EV2 EV Wyjście zdarzeń EV EV4 Wyjście zdarzeń EV4 EVENT INPUT Wejście zdarzeń RS-485/RS-22C Interfejs RS-485/RS-22 (opcja C5 lub C) TC Wejście termoparowe Wejście DC 1V Wejście napięciowe: mV, mV, mV, mV, 0...1V DC 5V Wejście napięciowe: 0...5V, V, V DC ma Wejście prądowe: mA, mA TRANSMIT OUTPUT Wyjście retransmisyjne (opcja TA lub TV) EXT OPERATION Wejścia sterowania: STOP, HOLD, ADV, RUN T.SIGNAL OUTPUT Wyjścia sygnałów czasu (opcja TS) ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 29

30 AT AT T/R MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW DWUKANAŁOWE REGULATORY TEMPERATURY I PROCESÓW NA SZYNĘ DIN WCL-1A Regulacja: PID, PI, PD, P, ON/OFF Dokładność: ±0.2% Próbkowanie: 25, 125, 250ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II, mA, mA, 0...1V, V, 1...5V, 0...5V Automatyczny dobór nastaw, kasowanie offsetu Regulacja grzaniem, chłodzeniem lub grzaniem/chłodzeniem Miękki start regulacji - rampa Limitowanie prędkości zamian wyjścia Możliwość konfiguracji za pomocą USB (CMB-001) RS-485 (Shinko ASCII, MODBUS RTU/ASCII) Stopień ochrony IP20 Funkcje wybierane przez użytkownika Dwukanałowy regulator Dwa niezależne regulatory w jednej obudowie. Regulator z wejściem Możliwość regulacji różnicy pomiędzy kanałami różnicowym CH1 i CH2. Regulator z wejściem Możliwość regulacji sumy dwóch kanałów CH1 sumującym i CH2. Regulator z wyjściem Wyjście regulacyjne kanału CH2 pracuje jako grzanie/chłodzenie wyjście chłodzenia (OUT2). Wartość sygnału regulacyjnego MV jest wyliczana na podstawie wartości PV i SV kanału CH2 i jest Regulator kaskadowy używana jako wartość zadana SV dla kanału CH1. Regulacja wykonywana jest przy użyciu wyjścia regulacyjnego kanału CH1. Regulator z analogowym Wejście służące do zdalnego ustawiania wartości wejściem zdalnego zadanej SV za pomocą zewnętrznego sygnału zadawania analogowego. 1-wejście / 2-wyjścia Dwa wyjścia regulacyjne działające jednocześnie. Funkcje regulatora Funkcje timera Regulator z wyjściem retransmisyjnym Regulator z wejściem potencjometrycznym Regulator z timerem Regulator z wejściem sterującym timerem Przetwarza wartość (PV, SV lub MV) na analogowy sygnał z częstotliwością równą częstotliwości próbkowania wejścia (dostępne tylko, gdy wyjście kanału CH2 jest analogowe). Możliwość ustawiania wartości zadanej SV za pomocą zewnętrznego potencjometru. Działanie timera rozpoczyna się, gdy wartość wejścia kanału CH1 przekroczy ustawioną wartość rozpoczęcia działania timera, po upływie ustawionego czasu regulacja zostaje zatrzymana. Zwarcie zewnętrznego wejścia rozpoczyna działanie timera, wyjście timera jest aktywowane, gdy minie ustawiony czas opóźnienia załączenia timera. Duża szybkość regulacji Częstotliwość próbkowania wejścia jest wybierana za pomocą klawiatury spośród: 25, 125 lub 250ms. Zapewnia to wysoką dokładność regulacji poprzez wybór optymalnej prędkości próbkowania wejścia pomiarowego. Możliwość konfiguracji za pomocą USB Za pomocą załącza znajdującego się w regulatorze i dostarczanego na zamówienie kabla z konwerterem USB istnieje możliwość konfiguracji: typu wejścia, funkcji i nastaw regulatora bez konieczności podłączania zasilania. OUT CH1 CH2 EVT AT PWR Możliwości złącza komunikacyjnego: Odczyt i ustawianie wartości SV, PID oraz pozostałych nastaw. Monitoring i rejestracja procesu regulacji. Zmiana funkcji poszczególnych kanałów. Energooszczędność i oszczędność przestrzeni montażowej! Funkcja automatycznej kontroli jasności podświetlania Jasność wyświetlacza jest kontrolowana przy pomocy zabudowanego na froncie panelu czujnika oświetlenia. Powoduje to oszczędność energii podczas pracy z wieloma regulatorami. Czujnik oświetlenia Funkcja wygaszania wyświetlaczy Wyświetlacze mogą zostać wygaszone, gdy przez określony czas nie będą używane klawisze. Możliwa jest również konfiguracja wygaszenie wyświetlanych wartości za pomocą klawiatury: wygaszenie wartości mierzonej PV, zadanej SV lub wygaszenie wszystkich wyświetlaczy. Poprawa wydajności pracy. Nie ma konieczności wykonywania połączeń podczas wymiany regulatora zamontowanego na podstawce montażowej. Dlatego czas przestoju może być skrócony do niezbędnego minium. OUT EVT PWR CH1 CH2 OUT EVT SET WCL RESET Różnorodność wejść pomiarowych i wyjść regulacyjnych Wejścia pomiarowe Typ wejścia jest indywidualnie wybierany dla każdego kanału spośród: termopar,, sygnałów prądowych i napięciowych. OUT EVT AT SET T/R WCL RESET Kabel USB (CMB-001) PC Wyjścia regulacyjne Typ wyjścia regulacyjnego może być wyspecyfikowany podczas zamawiania, osobno dla każdego kanału: przekaźnikowe, napięciowe (SSR), prądowe lub napięciowe ciągłe. (np.) Wyjście regulacyjne kanału CH1: przekaźnikowe Wyjście regulacyjne kanału CH2: prądowe 0 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

31 Dane techniczne Wyświetlacz Wejście Dokładność (nastaw i wyświetlania) Próbkowanie Wejście potencjometryczne Wyjścia regulacyjne OUT Regulacja Alarm Alarm przerwania pętli regulacji Rampa SV Wyjście regulacyjne grzanie/chłodzenie (Blok funkcji) Wejście zdalnego zadawania (Blok funkcji) Wyjście retransmisyjne (Blok funkcji) PV/SV; 4 czerwone cyfry 7.4x4mm(HxW). Termopary : K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26); zewnętrzna rezystancja: max. 100Ω, dla wejścia B, max. 40Ω. : Pt100, JPt100 linia -przewodowa (dopuszczalna rezystancja przewodów: max. 10Ω na przewód). Prądowe : mA, mA: impedancja wejścia: 50Ω (musi zostać podłączony pomiędzy zaciski wejścia zewnętrzny bocznik 50Ω), dopuszczalny prąd wejścia: max. 50mA (gdy użyty bocznik 50Ω). Napięciowe : 0...1VDC: impedancja wejścia min. 1MΩ, max. napięcie wejścia 5VDC, max. rezystancja źródła sygnału 2kΩ. : 0...5V, 1...5V, VDC: imp. wejścia min. 100kΩ, max. napięcie wejścia 15VDC, max. rezyst. źródła sygnału 100Ω. Czujnik na podczerwień : Seria RD-00 i RD-401, ustawiany współczynnik emisyjności w zakresie: (domyślnie 0.900). Termopary : ±0.2% zakresu wejścia ±1 cyfra lub ±2 C (4 F) w zależności co większe. Dla wejścia R i S w zakresie C ( F): ±6 C (12 F). Dla wejścia B w zakresie C ( F): dokładność niegwarantowana. Wejście K, J, E, T, N poniżej 0 C (2 F): ±0.4% zakresu wejścia ±1 cyfra. : ±0.1% zakresu wejścia ±1 cyfra lub ±1 C (2 F) w zależności co większe. Prądowe i napięciowe : ±0.2% zakresu wejścia ±1 cyfra. Czujniki na podczerwień : ±0.2% zakresu wejścia ±1 cyfra lub ±2 C (4 F) w zależności co większe. 25, 125, 250ms, wybierane za pomocą klawiatury (domyślnie: 125ms). Zakres rezystancji : 1kΩ do 10kΩ Współczynnik temperaturowy: ±0.05%/ C Górny i dolny limit wejścia potencjometrycznego zależy od ustawienia górnego i dolnego limitu wejścia zewnętrznego zadawania. Przekaźnikowe : 1a; A, 250VAC (obc. rezyst.), 1A, 250VAC (obc. induk. cosø=0.4), żywotność cykli Napięciowe logiczne (do SSR) : 0/12VDC ±15%, max. 40mA (zabezpieczenie przeciwzwarciowe) Prądowe : mA, obciążenie rezystancyjne max. 550Ω Napięciowe ciągłe : VDC, obciążenie rezystancyjne min. 1MΩ Jedna z poniższych metod regulacji może zostać wybrana za pomocą klawiatury (domyślnie: PID): PID (z funkcją auto-tuningu), PI, PD (z funkcją auto-resetu), P (z funkcją auto-resetu) lub ON/OFF. Zakres proporcjonalności (P) : C, C lub % (regulacja ON/OFF, gdy P=0 lub 0.0), (domyślnie: 10 C). Czas zdwojenia (I) : s (wyłączony, gdy I=0), (domyślnie: 200s). Czas wyprzedzenia (D) : s (wyłączony, gdy D=0), (domyślnie: 50s). ARW : %, (domyślnie: 50%). Cykl proporcjonalności : s, (domyślnie: przekaźnikowe 0s, napięciowe s), nastawa niedostępna dla wyjścia prądowego. Histereza ON/OFF : C ( F) lub (z ustawianym przecinkiem), (domyślnie: 1.0 C). Górny limit wyjścia : % (wyjście prądowe: %). Dolny limit wyjścia : % (wyjście prądowe: %). Reset : ±100% (domyślnie: 0.0), wejście prądowe i napięciowe: ±1000 (z ustawianym przecinkiem). Limitowanie prędkości zmian wyjścia: % (domyślnie: 0%). Typ alarmu może zostać wybrany za pomocą klawiatury spośród poniższych (domyślnie: brak działania): Górna odchyłka : (-) zakres wejścia do zakres wejścia. Dolna odchyłka : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka : 0 do zakres wejścia. Strefa odchyłki : 0 do zakres wejścia. Górny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Dolny próg : Wartość dolnego limitu zakresu wejścia do wartość górnego limitu zakresu wejścia. Górna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Dolna odchyłka z standby : (-) zakres wejścia do zakres wejścia. Obustronna odchyłka z standby : 0 do zakres wejścia. Wyjście : Brak wyjścia (odczyt stanu za pomocą interfejsu komunikacyjnego). Działanie : ON/OFF. Histereza : Termopary i : C ( F), wejście prądowe i napięciowe: Czas opóźnienia alarmu : s. Wykrywa problemy pętli regulacji (uszkodzenie elementu wykonawczego, przepalenie grzałki lub uszkodzenie czujnika). Wyjście: brak wyjścia (odczyt statusu za pomocą interfejsu komunikacyjnego). Czas zadziałania alarmu przerwania pętli regulacji: minut. Zakres zadziałania alarmu : Termopary, : C( F) lub C( F), prądowe, napięciowe: (z przecinkiem). Regulacja dąży do wartości zadanej SV według ustawionej prędkości ( C/min, F/min). Po włączeniu zasilania, regulacja rozpoczyna się od bieżącej wartości PV i dąży według ustawionej prędkości do SV. Funkcja niedostępna, gdy ustawiono 0 (domyślnie: prędkość narastania SV: 0, prędkość opadania SV: 0). Zakres prędkości : Termopary (oprócz T): C/min ( F/min), termopara T i : C/min ( F/min), Wejście analogowe: położenie przecinka zależy od wybranego zakresu wejścia. Wyjściem chłodzenia może być jedynie wyjście regulacyjne OUT2 (kanału CH2). Zakres proporcjonalności OUT2 : razy zakres proporcjonalności OUT1 (CH1) (działanie ON/OFF, gdy P=0). Czas zdwojenia OUT2 : Taki sam jak OUT1 (CH1). Czas wyprzedzenia OUT2 : Taki sam jak OUT1 (CH1). Cykl proporcjonalności OUT2 : s (domyślnie: przekaźnikowe: 0s, napięciowe (SSR): s), (niedostępny dla wyjść analogowych). Strefa pokrycia/martwa : Wejście termoparowe, : C( F). Wejście prądowe, napięciowe: (z ustawionym przecinkiem). Histereza OUT2 (ON/OFF) : Wejście termoparowe, : C( F) (domyślnie: 1.0 C). Wejście prądowe, napięciowe: (z ustawionym przecinkiem). Górny limit wyjścia : % (prądowe: %) (domyślnie: 100%, niedostępne dla regulacji ON/OFF). Dolny limit wyjścia : % (prądowe: -5 to 105%) (domyślnie: 0%, niedostępne dla regulacji ON/OFF). Tryb działania OUT2 : Chłodzenie powietrzem (charakterystyka liniowa - domyślnie), olejem (1.5 mocy charakterystyki liniowej), wodą (podwójna moc charakterystyki liniowej). Wybierany za pomocą klawiatury. Wyjście regulacyjne : Przekaźnikowe, 1a (OUT2: R): A 250V AC (obciążenie rezystancyjne), żywotność: 100,000 cykli. Napięciowe logiczne (SSR) (OUT2: S): 0/12V DC±15% max.. 40mA (zabezpieczenie przeciwzwarciowe). Prądowe (OUT2: A): mA DC, rozdzielczość (12000), obciążenie rezystancyjne: max. 600Ω. Napięciowe ciągłe (OUT2: V): VDC, obciążenie rezystancyjne min. 100kΩ. Zewnętrzny sygnał analogowy służy do zdalnego zadawania wartości nastawy SV. Wartość zadana jest otrzymywana w wyniku dodania do wartości otrzymanej za pomocą zewnętrznego sygnału analogowego ustawionej w regulatorze wartości przesunięcia wartości zadanej SV. Jako sygnał zadający może być wybrany dowolny sygnał analogowy dostępny dla wejścia kanału CH2. Sygnał zadający : Prądowy: mA lub mA, napięciowy: 1...5V lub 0...1V. Max. sygnał wejściowy : Prądowy: max. 50mA DC, napięciowy (0...1V): max. 5V DC lub (1...5V): max. 10V DC. Impedancja wejścia : Prądowe: 50Ω [wymagany zewnętrzny bocznik (dostarczanego oddzielnie)], napięciowe : 100kΩ. Próbkowanie wejścia : Zależy od częstotliwości próbkowania wejścia pomiarowego. Konwertuje wartość (PV, SV lub MV) na analogowy sygnał prądowy z częstotliwością równą częstotliwości próbkowania wejścia (domyślnie: PV). Rozdzielczość : 1/10000, sygnał prądowy: mA DC (obciążenie rezystancyjne: max. 550Ω). Dokładność wyjścia : ±0.% zakresu wyjścia retransmisyjnego. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 1

32 Timer Dokładność timera: ±0.5% ustawionego czasu. Funkcja timera lub funkcja zdalnego sterowania timerem jest wybierana za pomocą klawiatury. Funkcja timera Timer rozpoczyna działanie jeżeli wartość kanału CH1 przekroczy wartość ustawioną jako wartość rozpoczęcia działania timera, a po upływie ustawionego czasu jest on wyłączany razem z wyjściem regulacyjnym (wyjście regulacyjne przyjmuje wartość dolnego limitu wyjścia dla wyjścia Funkcja timera analogowego), Wraz z zakończeniem działania timera również działanie alarmu jest zatrzymane. Funkcja zdalnego sterowania timerem Timer rozpoczyna działanie, gdy wejście DI jest zwarte (ON). Wyjście timera włącza się (ON), gdy minie ustawiony czas załączenia przesunięcia zadziałania timera. Wyjście timera wyłączy się (OFF) po upływie ustawionego czasu przesunięcia wyłączenia timera. Wyjście timera: wyjście przekaźnikowe kanału CH2. Wejście timera Wejście cyfrowe, zaciski DI rozwarte: OFF, zaciski DI zwarte: ON, max. prąd zamkniętego obwodu 7mA VAC 50/60Hz, 24VAC/DC 50/60Hz. Dopuszczalne zmiany napięcia: VAC, VAC/DC. Pobór mocy Ok. 9VA. Rezystancja izolacji Min. 10MΩ, przy 500VDC. Wytrzymałość Pomiędzy zaciskami wejścia - zasilania, wyjście - zasilania: 1.5kVAC przez 1 minutę. elektryczna Warunki środowiska Temperatura otoczenia: C, wilgotność otoczenia: %RH (bez kondensacji), zgodność z dyrektywą RoHS. Obudowa Obudowa wykonana z trudnopalnego tworzywa w kolorze jasnoszarym. Montaż Szyna DIN., waga zewnętrzne W0xH85xD108mm (razem z gniazdem montażowym), waga ok. 200g. Funkcje Korekcja czujnika, blokada nastaw, zabezpieczenie przed zanikiem zasilania, auto-diagnostyka, automatyczna kompensacja temperatury zimnych standardowe końców, uszkodzenie czujnika (przekroczenie zakresu), funkcja wygaszenia wyświetlaczy, funkcja automatycznej jasności wyświetlacza. Rezystor bocznikowy 50Ω (RES-S01-050) dla wejścia prądowego (dostarczany oddzielnie), przekładnik prądowy CT (CTL-6S) dla alarmu przepalenia grzałki 20A, przekładnik prądowy CT (CTL-12-S6-10L1U) dla alarmu przepalenia grzałki 100A, złącze z wiązką przewodów do podłączenia Akcesoria przekładnika prądowego, gniazdo: ASK (z zabezpieczeniem przed dotknięciem zacisków), ASK (bez zabezpieczenia). Opcje Interfejs komunikacyjny [C5] Alarm przepalenia grzałki (zawiera również alarm przerwania pętli regulacji) [W,W] Wyjścia alarmowe [opcja A0] Wyjścia alarmowe [opcja AW] Następujące operacje mogą być wykonywane za pomocą zewnętrznego komputera. (1) Odczyt i ustawianie wartości zadanej SV, wartości PID i pozostałych nastaw. (2) Odczyt wartości mierzonej PV i stanu działania. () Zmiana funkcji. Interfejs komunikacyjny : EIA RS-485. Metoda komunikacji : Komunikacja pół-duplex. Metoda synchronizacji : Synchronizacja start-stop. Prędkość komunikacji : 9600, 19200, 8400bps, wybierana za pomocą klawiatury (domyślnie: 9600bps). Bit danych/parzystość : Bit danych: 7/8, parzystość even, odd, no parity wybierana za pomocą klawiatury (domyślnie: 7bitów/even). Bit stopu : 1 lub 2, wybierany za pomocą klawiatury (domyślnie: 1). Protokół komunikacji : Shinko, Modbus (ASCII lub RTU), wybierany za pomocą klawiatury (domyślnie: Shinko). Niedostępny dla wyjścia prądowego. Alarm jest aktywowany gdy prąd płynący przez obwód grzałki spadnie poniżej ustawionej wartości. Wyjście : Standardowo brak wyjścia (odczyt stanu za pomocą interfejsu komunikacyjnego). Prąd znamionowy : 1-faza 20A, -fazy 20A, 1-faza 100A, -fazy 100A (musi być wyspecyfikowany). Zakres nastawy : A dla 20A (wyłączony, gdy ustawiono 0.0), A dla 100A (wyłączony gdy ustawiono 0.0). Dokładność nastawy : ±5% prądu znamionowego. Punkt działania : Ustawiona wartość. Działanie : ON/OFF. Dwa wyjścia alarmowe + 4 cztery flagi stanu na każdy kanał, które mogą sygnalizować alarm procesowy lub alarm przerwania pętli regulacji lub oba te alarmy razem. Wyjścia : Open collector: 0,1A, 24VDC. Działanie : ON/OFF. Histereza : Termopary i : C ( F), wejście prądowe i napięciowe: Czas opóźnienia alarmu : s. Wyjście alarmowe + 4 flagi stanu na każdy kanał, które mogą sygnalizować alarm procesowy lub alarm przerwania pętli regulacji, alarm przepalenia grzałki lub kombinację tych alarmów. Wyjścia : Open collector: 0,1A, 24VDC. Zakresy wejścia Typ wejścia Zakres K C F C F J C F R C F S C F Termopary B C 0 00 F E C F T C F N C F PL-II C F C(W/Re5-26) C F Pt C F C F JPt C F C F Prądowe Napięciowe 4 20mADC 0 20mADC 0 1VDC 0 5VDC 1 5VDC 0 10VDC (wejście dowolnie skalowane) Dla wejścia prądowego i napięciowego możliwe jest skalowanie i zmiana położenia przecinka. Dla wejścia prądowego wymagane jest zainstalowanie precyzyjnego bocznika 50Ω (dostarczany oddzielnie, np. model RES-S01-050). Zamawianie WCL-1 A - /,, H0 x H85 x D108mm Alarm A Typ wybierany klawiaturą R Przekaźnikowe: A, 250VAC Wyjście S Napięciowe: 0/12VDC kanału CH1 A Prądowe ciągłe: mA (OUT1) V Napięciowe ciągłe: V R Przekaźnikowe: A, 250VAC Wyjście kanału S Napięciowe: 0/12VDC CH2 (OUT2) A Prądowe ciągłe: mA V Napięciowe ciągłe: V Wejście kanału CH1 M Uniwersalne M Uniwersalne I Czujniki na podczerwień Wejście kanału CH2 P Potencjometryczne T Sterowania timerem VAC (bez ozn.) 1 24VAC/DC Alarm przepalenia grzałki W(20A) 1-fazowy 20A Opcje Alarm przepalenia grzałki W(100A) -fazowy 100A W(100A) Alarm przepalenia grzałki 1-fazowy 100A W(20A) Alarm przepalenia grzałki -fazowy 20A 2 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

33 Opcje (c.d.) AO Dwa wyjścia + 4 flagi statusu AW(20A) Wyjście alarmu przepalenia grzałki 20A + 4 flagi statusu Wyjście alarmu przepalenia AW(100A) grzałki 100A + 4 flagi statusu C5 Interfejs RS-485 Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Jeżeli zostało wybrane wejście sterowania timerem dla wejścia kanału CH2, wyjście kanału CH2 może być tylko wyjściem przekaźnikowym (funkcja timera). Podczas zamawiania należy również określić rodzaj podstawki montażowej regulatora: ASK (z zabezpieczeniem przed dotknięciem palcami, nie można podłączyć okrągłych końcówek kablowych) lub ASK (bez zabezpieczenia, do okrągłych końcówek kablowych) Standardowym napięciem zasilania jest napięcie VAC. W przypadku napięcia 24VAC/DC zaznacz je za pomocą 1. Gniazdo Regulator jednokanałowy z wejściem sterującym timerem V( 1V)DC V DC V V V V + Wejście CH1 ma DC A B B DI T.C Wejście CT 1 2 Wyjście CH Wyjście timera OUT EVT AT PWR CH1 CH2 Szyna DIN 1 14 RS OUT EVT 0 AT SET T/R WCL RESET 85 Przekładniki prądowe CT (29) M Regulator jednokanałowy z wejściem potencjometryczny V( 1V)DC V DC V V V V + Wejście CH1 ma DC A B B T.C Wejście CT 1 2 Kabel z konwerterem USB CMB RS Wyjście CH Wyjście CH (*) Zaciski podłączeniowe Regulator w wersji dwukanałowej HRS MQ172X-4SA wtyk 20 USB wtyk V( 1V)DC V DC Wejście CH1 ma DC T.C + + A V B V V B V + Wejście CH2 + + A + 0 to 1V B V V B V Wejście CT Wyjście CH1 + - Wyjście CH V( 1V)DC V DC ma DC T.C 1 14 RS ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

34 WIELOKANAŁOWE REGULATORY TEMPERATURY PCT-200 Z PANELEM DOTY- KOWYM Panel LCD 5.7,4096 kolorów Próbkowanie: 25ms Wejście: Pt100, JPt100, K, J, R, S, B, E, T, N, C, PL-II Ilość kanałów regulacji: 1 do 9 Ilość wzorów programów: 100 Ilość kroków w programie: 100 Pozostałe funkcje: łączenie programów, funkcje oczekiwania, wyjścia cyfrowe, wyjścia alarmowe Rejestracja procesu w pamięci USB Dane techniczne Moduł regulacyjny Regulator WCL-1A (szczegóły patrz karta katalogowa regulatora WCL-1A) Ilość modułów 1 do 9 do regulatorów z serii WCL-1A (w wersji jednokanałowej) Wejścia Patrz karta katalogowa regulatora WCL-1A Ilość programów 100 wzorów programów Ilość kroków 100 kroków Ilość powtórzeń razy Zakres czasu min 59 s/krok lub godzin 59 min/krok Dokładność czasu Dokładność zegara: +/-65s/miesiąc Zakres oczekiwania (przecinek zależny od zakresu wejścia) Bloki nastaw Blok PID (10 typów), blok sygnałów czasu (16 typów), blok oczekiwania (10 typów), blok alarmów (10 typów) Wyjścia sygnału czasu 20 wyjść typu open collector Wyjścia alarmowe 4 wyjścia typu open collector Wyjście końca programu 1 wyjście typu open collector Wejścia binarne Wybór wzoru programu ( ), start programu, stop programu, advance, fast (przyspieszenie programu) VAC Montaż Panel dotykowy w otworze panelu, regulator WCL-1A na szynie DIN zewnętrzne Panel dotykowy: 167.5x15x78mm, regulator: 0x88x108mm Waga Panel dotykowy: ok. 1 kg, regulator: ok. 200g Zamawianie PCT Ilość kanałów... Ilość regulatorów WCL-1A (1 do 9) R Przekaźnikowe: A, 250VAC (WCL-1A-RA/MM, PCT) Wyjścia regulacyjne S Napięciowe logiczne: 0/12VDC (WCL-1A-SA/MM, PCT) A Prądowe ciągłe: mA (WCL-1A-AA/MM, PCT) Typ podstawki montażowej regulatorów 1 ASK (z zabezpieczeniem przed dotknięciem, nie można podłączyć okrągłych końcówek kablowych) 2 ASK (bez zabezpieczenia, do okrągłych końcówek kablowych) Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Ekran dotykowy (menu) Klawisz menu (1) (2) () (4) (5) (6) (7) (8) (9) Po wciśnienciu klawisza Menu rozwija się okno z dziewięciopozycyjnym menu. Nazwa okna Opis ustawień (1) Obsługa Obsługa polega na wciskaniu klawiszy i wyświetlaniu statusu. (2) Obsługa monitoringu Wyświetlane wykresu wzoru programu. () Monitoring wszystkich Wyświetlane PV, SV i MV podłączonych regulatorów WCL-1A WCL-1A. (4) Ustawienia programu Ustawienia wzoru programu i kroków. (5) Ustawienia bloków Ustawienie bloku sygnałów czasu, bloku PID, bloku oczekiwania i bloku alarmów. (6) Ustawienie typu alarmu, histerezy alarmu, cyklu Ustawienia inżynierskie proporcjonalności i wartości korekty czujnika. Ustawienia blokady Włączenie/wyłączenie blokady wszystkich nastaw. (7) i stanu po przywróceniu Wybór START/STOP programu po przywróceniu zasilania zasilania. (8) Ustawienia Ustawienie przesunięcia wartości zadanej SV pomiędzy pierwszym regulatorem a przesunięcia SV następnymi (9) Wybór programu i zarządzanie pamięcią Wybieranie numeru wzoru programu. Odczyt/zapis danych z pamięci USB. 4 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

35 Zawartość zestawu Model Ilość Panel dotykowy LT-00-S1-D24-K 1 Regulator temperatury WCL-1A-...A/MM PCT (*1) Kabel połączeniowy (pomiędzy panel - regulator WCL-1A) CWD-C5 1 Kabel połączeniowy (pomiędzy regulatorami WCL-1A) CCD (*1) Zasilacz sieciowy 24VDC PSL-D24-AFC 1 Kabel z gniazdem panelowym USB CA5-USBEXT-01 1 Moduł EX EXM-DDO16UK 1 Złącze MIL z przewodem HIFS-SY-SB Pamięć USB MF-SU202GWH 1 Podstawki montażowe (*1) (*1): Ilość jest zależna od ilości kanałów określonych podczas zamawiania. Złącze modułu EX Przykład konfiguracji Panel dotykowy Złącze DIO WCL-1A zewnętrzne Do podłaczenia wielu regualtorów WCL-1 użyj kabla CD. Złącze zasilania Kabel połączeniowy CWD-C5 (pomiędzy panelem a WCL) Kabel z gniazdem panelowym USB (CA5-USBEXT-01) Podstawka montazowa WCL Wejście CH1 24 V AC Wyjśćie CH V AC otworu montażowego Zasilacz sieciowy PSL-D24-AFC Złącze DIO Piny złącza Nr pinu Nazwa sygnału Nr pinu Nazwa sygnału A1 IN1 BCD B1 IN0 BCD A2 IN BCD B2 IN2 BCD A IN5 BCD B IN4 BCD A4 IN7 BCD B4 IN6 BCD A5 IN9 STOP B5 IN8 RUN/HOLD(*) A6 IN11 FAST B6 IN10 ADV A7 IN1 B7 IN12 A8 A9 A10 A11 (*)Styk zwarty: RUN, styk rozwarty podczas RUN:HOLD IN15 NC Wyjście sink typu: NC Wyjście sink typu: 0 B8 B9 IN14 COM B10 Wyjście sink typu: +24V A12 OUT1 AL1 B12 OUT0 P.END A1 OUT AL B1 OUT2 AL2 A14 OUT5 TS1 B14 OUT4 AL4 A15 OUT7 TS B15 OUT6 TS2 A16 OUT9 TS5 B16 OUT8 TS4 A17 OUT11 TS7 B17 OUT10 TS6 A18 OUT1 TS9 B18 OUT12 TS8 A19 OUT15 TS11 B19 OUT14 TS10 B11 Wyjście sink typu: 0V ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 5

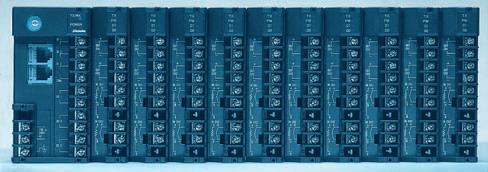

36 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW WIELOKANAŁOWY SYSTEM REGULACJI I MONITORINGU TEMPERATURY SERIA C Regulacja i monitoring max. 20 punktów temperatury Uniwersalne wejścia pomiarowe Dokładność ±0.% zakresu ±1cyfra Różnorodność modułów regulacyjnych i komunikacyjnych Oszczędność miejsca Seria C seria jest wielokanałowym regulatorem temperatury, który składa się z modułu zasilająco - komunikacyjnego i modułów 2 - kanałowych regulatorów temperatury, itp.. System redukuje o ok. 50% ilość wymaganych połączeń elektrycznych w porównaniu do typowych regulatorów temperatury. Oferowany panel dotykowy SHINKO może być połączony z blokami regulacji temperatury bez programowania i umożliwia wykonanie różnych ustawień modułów (parametrów regulacji temperatury, alarmów, alarmu przepalenia grzałki, itp.). Łącząc serię C z komputerem lub sterownikiem PLC, mogą być wykonywane różnorodne zadania kontroli. Moduł CC-Link umożliwia połączenie systemu regulacji z otwartą siecią. Kontrola procesu technologicznego może być również wykonywana przy pomocy modułu CC-Link z kompatybilnym sterownikiem PLC lub innymi urządzeniami pomiarowymi. Oszczędność miejsca i połączeń Moduł regulacji CCT-25 i CC Link (CLT-200): 24x96x100mm Moduł zasilający (CPT-20A), interfejs PLC (CIT-200):48x96x100mm Baza do montażu 20 punktów regulacji temperatury: 288x96x100m Jednostka bazowa redukuje ilość połączeń komunikacyjnych i zasilania. Łatwy montaż i demontaż Każda jednostka może być łatwo zamontowana lub zdemontowana. Wielopunktowa regulacja (max 20 punktów) Używając jednostki host link można podłączyć do 10 bloków regulacji temperatury CCT-25 na każdej jednostce bazowej, co oznacza, że jednostka bazowa może kontrolować 20 punktów. Łącząc z sobą max. 16 modułów CPT-20A można zbudować system wielopunktowej regulacji temperatury składający się z max. 20 punktów. Kontrola procesu regulacji za pomocą konsoli COT-200 W tej aplikacji została użyta konsola do zarządzania max. 20 punktami. Blok regulacji składa się z CPT-20A (1 szt.) i CCT-25 (1 do 10 szt.). Regulacji przy pomocą wielu bloków regulacji Konwerter komunikacyjny np. IF-400 Komputer Łatwy w użyciu panel dotykowy Serią C można posługiwać się w sposób interaktywny, po prostu dotykając palcem (dostępne jest oryginalne oprogramowanie dla panelu lub możesz stworzyć własny program). Dostępna jest również ekonomiczna konsola COT-200 dla prostej kontroli COT-200. Kompatybilny z siecią CC-link Połączenie z otwartą siecią komputerową poprzez moduł CC-Link CLT200 umożliwia przesyłanie danych z maksymalną prędkością transmisji 10Mbps. Zastosowanie modułu CC-Link (CLT-200) umożliwia zabudowę max. do 8 bloków regulacji temperatury CCT-25 na jednostce bazowej oprócz modułu zasilającego i modułu CC-Link. Umożliwia to regulację max.16 punktów temperatury. Wielokrotne połączenie bloków umożliwia regulację temperatury maksymalnie 256 punktów (16 bloków). Regulacja przy użyciu 1 bloku regulacyjnego i panelu dotykowego Regulacja 20 lub większej ilości punktów temperatury wymaga użycia konwertera komunikacyjnego np. IF-400 umożliwiającego łączenie poszczególnych bloków ze sobą za pomocą RS-422A. Możliwa jest regulacja za pomocą max. 16 bloków (20 punktów). Każdy blok składa się z CPT-20A (1 szt.) i CCT-25 (1 do 10szt.). Podłączanie do 1 bloku regulacji do sterownika PLC CPU unit Kabel komunikacyjny (dostarczany oddzielnie) (Model : CPM) Kontrola procesu regulacji max. 20 punktów temperatury może być użyty panel dotykowy SHINKO (CMT-200). W takim przypadku blok regulacji składa się z CPT-20A (1 szt.) i CCT-25 (1 do 10 szt.). 6 PLC Do sterownika PLC może zostać podłączony max. 20 punktów regulacji. Jeden blok składa się z CPT-20A (1 szt.) i CCT-25 (1 do 10 szt.). ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

37 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW Podłączanie wielu bloków do sterownika PLC Moduł regulatora grzanie/chłodzenie CCT-25, D... Jednostka interfejsu PLC Montaż PLC t Podczas wykonywania regulacji więcej niż 20 punktów temperatury można podłączyć max. 16 bloków (20 punktów) do jednego sterownika PLC używając moduł CIT-200. Jeden blok składa się z CPT-20A (1 szt.) i CCT25 (1 do 10 szt.). Podłączanie do 1 bloku regulacji do otwartej sieci CC-link CPU unit Jednostka CC-Link PLC Master CC-Link Podłączenie do modułu CC-Link kompatybilnego sterownika PLC, umożliwia wykonywane regulacji temperatury max. 16 punktów. W każdym bloku regulacyjnym należy użyć jeden moduł komunikacyjny CC-Link (CLT200) połączony z masterem. W przypadku połączenia wielu modułów CC-Link (CLT-200), może być wykonywana regulacja temperatury max. 16 bloków (256 punktów). Jeden blok regulacji składa się z CPT-20A (1 szt.), CCT-25 (1 do 8 szt.) i CLT-200 (1 szt.). Moduł regulatora dwukanałowego CCT-25 Montaż Na jednostce bazowej CBT-200. K: C lub C J: C lub C R: C B: C Wejście PL-II: C N: C Pt100: C JPt100: C Dokładność ±0.% zakresu ±1 cyfra Przekaźnikowe: 1a, A 250VAC (obc. rezyst.). Wyjścia regulacyjne Napięciowe : VDC, max. 40mA. OUT Prądowe : mADC, obc.rezyst.: max. 550Ω. Regulacja Do wyboru: PID, PD, ON/OFF Typ alarmu może być wybierany spośród: brak działania alarmu, górna odchyłka, dolna odchyłka, obustronna Alarm odchyłka, strefa odchyłki, górny próg, dolny próg, górna odchyłka z standby, dolna odchyłka z standby, obustronna odchyłka z standby. 5±0.2V DC max.100ma, 12 V DC max. 50mA (moduł zasilany z CPT-20A). Pobór mocy Ok. VA. Obudowa, kolor Niepalne tworzywo w kolorze czarnym mm (W H D). Waga Ok. 110g. Alarm przepalenia 20A, gdy dodana opcja W20A grzałki [W] 50A, gdy dodana opcja W50A Pokrywa zacisków Opcjonalna pokrywa zacisków zabezpieczająca przed [TC] dotknięciem zacisków elektrycznych (opcja [TC]). Zamawianie CCT / Alarmy 5 Ilość kanałów /, Alarmy 2 Wyjścia regulacyjne Wejścia pomiarowe R S A E R V A, 5 Wyjścia regulacyjne OUT1 R S A Wejścia pomiarowe E R V A Wyjścia regulacyjne chłodzenia OUT2 Opcje DR DS DA H0 x H85 x D108mm Regulacja PID Wyjście alarmowe Przekaźnikowe: A 250VAC Napięciowe: 0/12VDC Prądowe ciągłe: mA Termoparowe Rezystancyjne Napięciowe Prądowe Przekaźnikowe: A 250VAC Napięciowe: 0/12VDC Prądowe ciągłe: mA W(20A) Alarm przepale- 20A W(50A) nia grzałki 50A TC Pokrywa zacisków Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. Moduł zasilająco-komunikacyjny CPT-20A Moduł zasilająco-komunikacyjny dostarcza zasilanie do modułów regulacyjnych CCT-25 i umożliwia komunikację z panelem dotykowy, komputerem, itd. Montaż Komunikacja z HOST H0 x H85 x D108mm Regulacja PID Wyjście alarmowe Dwa kanały regulacyjne Przekaźnikowe: 1a, A 250VAC Napięciowe: 0/12VDC Prądowe ciągłe: mA Termoparowe Rezystancyjne Napięciowe Prądowe W(20A) Alarm przepale- 20A W(50A) nia grzałki 50A TC Pokrywa zacisków eklektycznych, Wejścia cyfrowe CCT Opcje Zamawianie Wyjście binarne Wyjście zasilania Zmiany napięcia Pobór mocy Obudowa, kolor Waga Pokrywa zacisków [TC] Na jednostce bazowej CBT-200. Linia komunikacyjna: RS-422A. Metoda komunikacji: półduplex z synchronizacją start-stop. Prędkość komunikacji: 9600, 19200bps. Format: bit startu: 1, bity danych: 7, parzystość: even, bit stopu: 1. Zaciski 5 i 8: zwarte: DI1 ON, rozwarte: DI1 OFF. Zaciski 6 i 8: zwarte: DI2 ON, rozwarte: DI2 OFF. Zaciski 7 i 8: zwarte: DI ON, rozwarte: DI OFF. Przekaźnikowe: 1a (różne działania alarmowe). Obciążenie: A, 250VAC A (obc. rezyst.). 5±0.2VDC 2.0A; 12 VDC 0.8A (do CCT i CLT) VAC 50/60Hz. Max VAC. Ok. 28VA (8 modułów CCT i jeden moduł CLT-200). Niepalne tworzywo w kolorze czarnym mm (W H D). Ok. 290g. Opcjonalna pokrywa zacisków zabezpieczająca przed dotknięciem zacisków elektrycznych (opcja [TC]). Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 7 CPU unit Na jednostce bazowej CBT-200. K: C lub C J: C lub C R: C B: C Wejście PL-II: C N: C Pt100: C JPt100: C Dokładność ±0.% zakresu ±1 cyfra Wyjścia regulacyjne Przekaźnikowe: 1a, A 250VAC (obc. rezyst.). (grzania/chłodzenia) Napięciowe : VDC, max. 40mA. OUT Prądowe : mADC, obc.rezyst.: max. 550Ω. Regulacja Do wyboru: PID, PD, ON/OFF Typ alarmu może być wybierany spośród: brak działania alarmu, górna odchyłka, dolna odchyłka, obustronna odchyłka, strefa odchyłki, górny próg, dolny próg, górna Alarm odchyłka z standby, dolna odchyłka z standby, obustronna odchyłka z standby. Histereza: C ( F). 5±0.2VDC max.100ma, 12VDC max. 50mA. (zasilany z CPT-20A) Pobór mocy Ok. VA Obudowa, kolor Niepalne tworzywo w kolorze czarnym mm (W H D). Waga Ok. 110g. Alarm przepalenia 20A, gdy dodana opcja W20A grzałki [W] 50A, gdy dodana opcja W50A Pokrywa zacisków Opcjonalna pokrywa zacisków zabezpieczająca przed [TC] dotknięciem zacisków elektrycznych (opcja [TC]).

38 Moduł komunikacyjny CIT-200 Montaż Na szynie DIN. Komunikacja z PLC Linia komunikacyjna: RS-22C i RS-422A (RS-485). Metoda komunikacji: półduplex z synchronizacją start-stop. Prędkość komunikacji: 9600, 19200bps. Format: bit startu: 1; bity danych: 7, 8, parzystość: no, even, odd; bit stopu: 1, 2. Komunikacja pomiędzy CIT i CPT Prędkość komunikacji: 19200bps. Linia komunikacyjna: RS-422A (RS-485). Format: bit startu: 1; bity danych: 7; parzystość: even; bit stopu: 1. Wyjście binarne Przekaźnikowe: 1a (różne działania alarmowe). Obciążenie: A, 250VAC A (obc. rezyst.) VAC 50/60Hz. Zmiany napięcia Max VAC. Pobór mocy Ok. 5VA. Obudowa, kolor Niepalne tworzywo w kolorze czarnym mm (W H D). Waga Ok. 00g. Pokrywa zacisków [TC] Opcjonalna pokrywa zacisków zabezpieczająca przed dotknięciem zacisków elektrycznych (opcja [TC]). Moduł komunikacyjny CC-LINK (CLT-200) Montaż Na jednostce bazowej Ustawienie Prędkość komunikacji i adres CC-Link mogą być ustawiane za pomocą mikroprzełącznika obrotowego. Linia komunikacyjna: CC-Link (RS-485). Komunikacja z PLC Metoda komunikacji: CC-Link. Prędkość komunikacji: 156k, 625k, 2.5M, 5M, 10Mbp. 5±0.2VDC max.100ma, 12VDC max.50ma (moduł zasilany z CPT-20A). Pobór mocy Ok. 2VA. Obudowa, kolor Niepalne tworzywo w kolorze czarnym mm (W H D). Waga Ok. 100g. Pokrywa zacisków [TC] Opcjonalna pokrywa zacisków zabezpieczająca przed dotknięciem zacisków elektrycznych (opcja [TC]). Moduł komunikacyjny CLT-20S Montaż Na jednostce bazowej. Linia komunikacyjna: RS-22C lub RS-422A/RS-485. Metoda komunikacji: półduplex z synchronizacją start-stop. Prędkość komunikacji: 2400bps, 4800bps, 9600bps, Komunikacja z PLC 19200bps. Format: bit startu: 1, bity danych: 7, parzystość: even, bit stopu: 1. 5±0.2VDC (moduł zasilany z CPT-20A). Pobór mocy Ok. 1VA. Obudowa, kolor Niepalne tworzywo w kolorze czarnym mm (W H D). Waga Ok. 90g. Pokrywa zacisków Opcjonalna pokrywa zacisków zabezpieczająca przed [TC] dotknięciem zacisków elektrycznych (opcja [TC]). Pobór mocy Ok. 5VA. Obudowa, kolor Niepalne tworzywo w kolorze jasnoszarym mm (W H D). Waga Ok. 500g. Pokrywa zacisków Opcjonalna pokrywa zacisków zabezpieczająca przed [TC] dotknięciem zacisków elektrycznych (opcja [TC]). Gdy wystąpi alarm temperatury, alarm przepalenia grzałki, alarm przerwania pętli zasilania, przekroczenia zakresu w Wyjście statusu [SO] dowolnym podłączonym module CCT-25, wyjście statusu (opcja) COT-200 zostanie aktywowane. Open collector: 24V DC, max. 50mA. Baza CBT-200 Montaż Na szynie DIN. CBT-205: Gdy podłączono komputer, CMT-200 lub COT-200 mogą być zamontowane: 1 jednostka CPT i max. 5 CCT. Gdy podłączono CC-Link kompatybilny z PLC, mogą być zamontowane: CPT, max. 4 CCT i 1 CLT. Nazwa modeli CBT-210: Gdy podłączono komputer, CMT-200 lub COT-200 mogą być zamontowane: 1 jednostka CPT i max. 10 CCT. Gdy podłączono CC-Link kompatybilny z PLC, mogą być zamontowane: CPT, max. 8 CCT i 1 CLT. Linia komunikacyjna: CC-Link (RS-485). Komunikacja z PLC Metoda komunikacji: CC-Link. Prędkość komunikacji: 156k, 625k, 2.5M, 5M, 10Mbp. Obudowa, kolor Niepalne tworzywo w kolorze czarnym. CBT-205: mm (W H D). CBT-210: mm (W H D). CBT-205: ok. 200g. Waga CBT-210: ok. 00g. Kable komunikacyjne CPM, CPP Kable komunikacyjne służą do wykonywania połączeń pomiędzy CPT i CMT, CPT i COT lub do łączenia poszczególnych bloków. CPM: Kabel do łączenia pomiędzy CPT-20A i CMT-200 lub pomiędzy CPT-20A i COT-200. Długość kabla: m. Nazwa modeli CPP: Kabel do łączenia pomiędzy CPT (poszczególnych bloków). Długość kabla: 50cm. zewnętrzne CCT-25 Panel dotykowy CMT-200 Kolorowy: LCD. Kolor: 16 z 512 kolorów. Ilość punktów wyświetlanych : punktów. Wyświetlacz Rozmiar: 5.7. Efektywne pole : mm (H V). Ilość znaków: półek (8 16 punktów) 40 znaków 15 linii, pełne znaki (16 16 punktów) 20 znaków 15 linii. Interfejs Szeregowy: RS-22C - 1 port, RS port. 24VDC. Zmiany napięcia Max V DC (max. 24W). Obudowa, kolor Niepalne tworzywo w kolorze czarnym mm (W H D). Waga Ok. 850g. Stopień ochrony IP65F (gdy użyto dodatkowe zabezpieczenie dla panelu). Konsola COT-200 Montaż Komunikacja Panelowy. Linia komunikacyjna: RS-422A. Metoda komunikacji: półduplex z synchronizacją start-stop. Prędkość komunikacji: 19200bps. Format: bit startu: 1, bity danych: 7, parzystość: even, bit stopu: 1. Wyjście błędu komunikacji Przekaźnikowe: 1a; A, 250VAC A (obc. rezyst.) i 1A, 250VAC 1A (obc. induk. cosφ=0.4) VAC 50/60Hz. Zmiany napięcia Max VAC. CPT-20A CIT ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

39 CLT-200 CPT-20A Wejścia cyfrowe VAC 50/60Hz Wajścia cyfrowe COT-200 Masa CIT-200 T X R X C O M RS-22C T X A T X B R X A RS-422A CBT VAC 50/60Hz R X B C O M Uziemienie CLT-200 CLT-20S Dla CC-Link CMT-200 Efektywna powierzchnia wyświetlania RS-22C FG TX RS-422A RS-485 FG FG TXA YA Efektywna powierzchnia wyświetlania 86.4 COT-200 Uziemienie RX COM TXB RXA RXB COM YB COM AC CLT-20S Przekroczenie w górę Przekroczenie w dół Opcja: SO 96 Błąd komunikacji A1: Alarm 1 A2: Alarm 2 HB: Alarm przepalenia grzałki LA: Alarm przerwania pętli regulacji CMT-200 Zaciski podłączeniowe CCT-25 RS-22C Wyjście CH1 Wyjście CH2 Wejście CH1 Wejście CH2 R: Wyjście przekaźnikowe S: Wyjście SSR A: Wyjście prądowe DC () Uziemienie ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 9

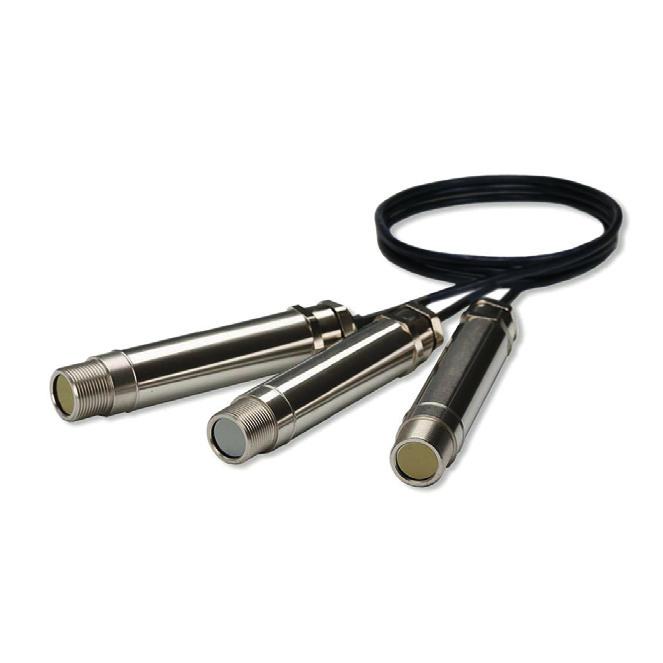

40 CZUJNIKI TEMPERATURY NA PODCZERWIEŃ RD-502, RD-515, RD-5CF Zakresy pomiarowe: C, C Zakres spektralny: µm Ustawiany współczynnik emisyjności ( ) Optyka: 2:1, 15:1, soczewka bliskiego widzenia Dokładność: +/-1% Sygnał wyjściowy: mA Współpraca z regulatorami ACS-1A-.../A : 24VDC Stopień ochronny: IP65 Zakresy pomiarowe Optyka Model Zakres Wyjście 2:1 RD-502-M C 15:1 RD-515-M C mA (dwuprzewodowo) RD-515-H C Bliskiego widzenia (CF) RD-5CF-H C Dane techniczne Dokładność ±1% mierzonej wartości ±1 C (co większe). Powtarzalność ±0,5% mierzonej wartości ±0.5 C (co większe). Standardowo stały współczynnik Emisyjność Gdy użyty jest regulator ACS-1A- /A, współczynnik ustawiany w zakresie (dostarczany na zamówienie). Czas odpowiedzi 240ms (90% odpowiedzi). Zakres spektralny µm. Max. rezystancja 900Ω (dla 24VDC). 24VDC (max. 28VDC), 25mA. Temp. otoczenia C. Wilgotność Max. 95%RH (bez kondensacji). zewn. 18x10mm. Waga Ok. 100g. Materiał Stal nierdzewna SUS04. Montaż Za pomocą uchwytu (dostarczany na zamówienie). Stopień ochronny IP65. Przewód 1m. Akcesoria montażowe i dodatkowe wyposażenie. Uchwyt stały (FBS) Nadmuch (APSW) do RD-502 Uchwyt nastawny (ABS) Nadmuch (APSN) do RD-515, RD5CF Regulator temperatury ACS-1A- /A Zasilacz do RD-500 (z funkcją ustawienia emisyjności) (RDP-24) Optyka RD-502-M0 (2:1) mm RD (15:1) Sposób zamawiania Wybierz wymagany model czujnika mm RD-5CF-M0 (soczewka bilskiego widzenia) mm 40 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

41 PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SA-515-Z, SA-525-Z, SA-540-Z Sygnalizacja działania za pomocą kontrolki LED Przełączanie w zerze Wbudowany warystor Prąd znamionowy: 15A, 25A lub 40A Napięcie znamionowe: VAC Napięcie sterujące: 4...2VDC Dane techniczne Prąd znamionowy 25A (SA-525-Z) 40A (SA-540-Z) Napięcie znamionowe obciążenia VAC, Hz Napięcie sterujące 4...2VDC Pobór prądu Max. 20mA Chwilowy prąd wyjścia Max. 250A (SA-525-Z), 1 cykl, bez powtórzeń Max. 400A (SA-540-Z), 1 cykl, bez powtórzeń Temp. otoczenia C (bez zamrożenia i kondensacji) Min. prąd obciążenia 100mA Temp. przechowywania C (bez zamrożenia i kondensacji) Wytrzymałość elektryczna Wejście - wyjście: 4000VAC przez 1 minutę Wejście - obudowa: 2500VAC przez 1 minutę System przełączania Przełączanie w zerze Waga Ok. 70g. 40 x 58 x 25.5mm Podłączenie obciążenia obc. 1 2 SA-5 -Z S/ Regulator 2-4. or M4 Temperatura otoczenia i prąd obciążenia 25A typ (SA-525-Z) Prąd obciążenia ( C) Otwory mintażowe Temperatura otoczenia ( C) 40A typ (SA-540-Z) Radiator HS-20 (SA-515-Z, SA-525-Z) Radiator HS-40 (SA-540-Z) Prąd obciążenia ( C) Temperatura otoczenia ( C) (1): Prąd obciążenia, gdy użyty jest radiator HS-20. (2): Prąd obciążenia, gdy użyty jest radiator HS-40. (): Prąd obciążenia bez radiatora Sposób zamawiania Należy podać wymagany typ urządzenia. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 41

42 PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SA-420-Z, SA-440-Z Montaż na szynie DIN Sygnalizacja działania za pomocą kontrolki LED Przełączanie w zerze Prąd znamionowy: 20A lub 40A Napięcie znamionowe: VAC Napięcie sterujące: VDC Dane techniczne Prąd znamionowy 20A (SA-420-Z). 40A (SA-440-Z). Napięcie znamionowe obciążenia VAC. Napięcie sterujące VDC. Pobór prądu max. 7mA (przy 25 C). Chwilowy prąd wyjścia Max. 220A (SA-420-Z), 1 cykl, bez powtórzeń. Max. 420A (SA-440-Z), 1 cykl, bez powtórzeń. Temperatura otoczenia C (bez zamrożenia i kondensacji). Temperatura przechowywania C (bez zamrożenia i kondensacji). Wytrzymałość elektryczna Wejście - wyjście: 000VAC przez 1 minutę. Rezystancja izolacji Min. 10MΩ przy 500VDC. System przełączania Przełączanie w zerze. Waga Ok. 255g (SA-420-Z). OK. 0g (SA-440-Z). SA-420-Z SA-440-Z Temperatura otoczenia i prąd obciążenia Obciążenie (A) SA-420-Z Obciążenie (A) Temperatura otoczenia ( C) SA-440-Z Np. regulator DCL-A-S/M z wyjściem do strowania SSR Temperatura otoczenia ( C) Sposób zamawiania Należy podać wymagany typ urządzenia. 42 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

43 PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SO84..., SO86... Wbudowany warystor zabezpieczający Sygnalizacja działania za pomocą kontrolki LED Przełączanie w zerze Prąd znamionowy: 25A, 5A, 50A, 75A, 95A lub 125A Napięcie znamionowe: VAC, VAC Napięcie sterujące:...2vdc Opis Tyrystorowe przekaźniki mocy SSR to nowoczesne, bezstykowe urządzenia zastępujące mechaniczne przekaźniki i styczniki. Podstawową zaletą półprzewodnikowych przekaźników to brak iskrzenia oraz przełączanie prądu w zerze co eliminuje powstawanie zakłóceń elektromagnetycznych. Dużą zaletą SSR- ów jest niski pobór prądu ze źródła sterowania, oraz szeroki zakres napięć sterujących, umożliwia to bezpośrednią ich współpracę z regulatorami i sterownikami. Przekaźniki z serii SO8... przeznaczone są do przełączania prądu odbiorników o charakterystyce rezystancyjnej lub indukcyjnej. Przekaźniki wykonywane są w wersjach przeznaczonych do mocowania: wkrętami do obudów np. szaf sterowniczych lub do radiatora. Dane techniczne Seria SO84... Typ SO84070 SO SO SO SO Prąd znamionowy 5A 50A 75A 95A 125A Napięcie znam VAC Sterowanie...2VDC Prąd sterujący Max. 1mA Izolacja wejście/ wyjście 4000V Rezyst. izolacji 1000MΩ przy 500VDC Seria SO86... Typ SO86070 SO SO SO SO Prąd znamionowy 5A 50A 75A 95A 125A Napięcie znam VAC Sterowanie.5...2VDC Prąd sterujący Max. 1mA Izolacja wejście/ wyjście 4000V Rezyst. izolacji 1000MΩ przy 500VDC Szybki bezpiecznik VAC Sposób zamawiania Należy podać wymagany typ urządzenia. 4/A2 1/L1 Wejście sterujące /A1 LED ZC 2/T1 OBCIĄŻENIE ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 4

44 PRZEKAŹNIKI PÓŁPRZEWODNIKOWE JEDNOFAZOWE SO942460, SO94460, SO945460, SO96460, SO965460, SO Sygnalizacja działania za pomocą kontrolki LED Przełączanie w zerze Prąd znamionowy: 25A, 5A, 50A, 75A Napięcie znamionowe: VAC, VAC Napięcie sterujące:...2vdc Opis Tyrystorowe przekaźniki mocy SSR to nowoczesne, bezstykowe urządzenia zastępujące mechaniczne przekaźniki i styczniki. Podstawową zaletą półprzewodnikowych przekaźników to brak iskrzenia oraz przełączanie prądu w zerze co eliminuje powstawanie zakłóceń elektromagnetycznych. Dużą zaletą SSR- ów jest niski pobór prądu ze źródła sterowania, oraz szeroki zakres napięć sterujących, umożliwia to bezpośrednią ich współpracę z regulatorami i sterownikami. Przekaźniki z serii SO9... przystosowane są do przełączania odbiorników o charakterystyce rezystancyjnej. Przekaźniki wykonywane są w wersjach przeznaczonych do mocowania: wkrętami do obudów np. szaf sterowniczych lub do radiatora. Dane techniczne Seria SO94... Typ SO SO94460 SO Prąd znamionowy 25A 5A 50A Napięcie znam VAC Sterowanie...2VDC Prąd sterujący Max. 1mA Izolacja wejście/ wyjście 4000V Rezyst. izolacji 1000MΩ przy 500VDC Seria SO96... Typ SO96460 SO SO Prąd znamionowy 5A 50A 75A Napięcie znam VAC Sterowanie.5...2VDC Prąd sterujący Max. 1mA Izolacja wejście/ wyjście 4000V Rezyst. izolacji 1000MΩ przy 500VDC 29 max 58,2 max 1/L1 2/T1 4/A2 /A1 Szybki bezpiecznik VAC Sposób zamawiania Należy podać wymagany typ urządzenia. 4/A2 1/L1 Wejście sterujące /A1 LED ZC 2/T1 OBCIĄŻENIE 44 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

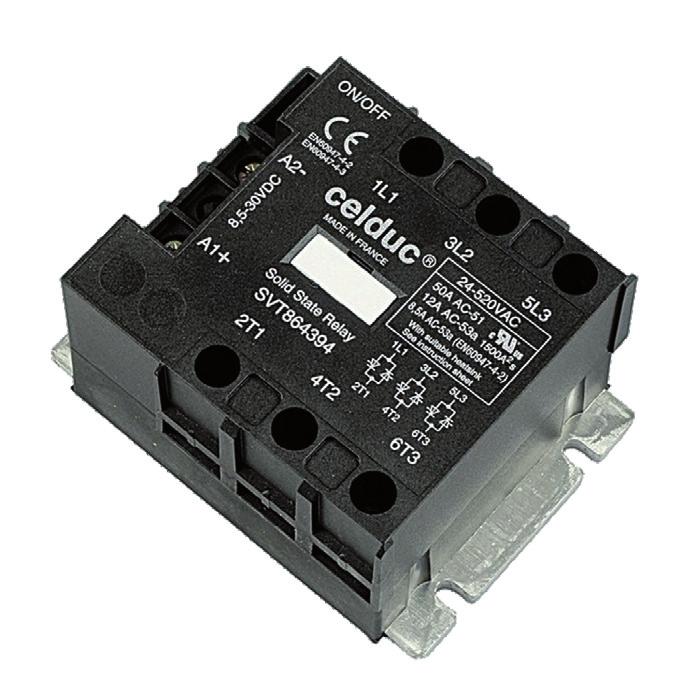

45 PRZEKAŹNIKI PÓŁPRZEWODNIKOWE -FAZOWE SVT86494, SVT86794 SVT86994 Sygnalizacja działania za pomocą kontrolki LED Przełączanie w zerze Wewnętrzne gasiki RC i warystory Prąd znamionowy: 50A, 75A, 125A Napięcie znamionowe: VAC Napięcie sterujące: 8,5...0VDC Opis Seria przekaźników półprzewodnikowych SVT służy do sterowania odbiorników - fazowych w obwodach AC-51 oraz AC-5. Dla obwodów AC- 5 nominalny prąd powinien być kilkakrotnie mniejszy od znamionowego. Posiadają diodę LED informującą o stanie sterowania. Wyłączenie następuje przy przejściu napięcia przez zero co eliminuje zakłócenia w sieci. Podany prąd znamionowy dotyczy przekaźnika z radiatorem. Dobór radiatora powinien uwzględniać rzeczywisty prąd w obwodzie, temperaturę otoczenia oraz intensywność pracy. Dane techniczne Typ SVT86494 SVT86794 SVT86994 Prąd znamionowy AC-51 x50a x75a (50A*) x125a (50A*) Prąd znamionowy AC-5 x12a x16a x2a Napięcie znam VAC Sterowanie VDC Prąd sterujący Max mA Izolacja wejście/ wyjście 4000V M,5 2 4,4 82, M ,4 76 *) Ograniczenie przez połączenia klatkowe do 50A. 7 + L1/R 56,5 U L2/S LED V L/T 8 - W Sposób zamawiania Należy podać wymagany typ urządzenia. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 45

46 ,2 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW PRZEKAŹNIKI PÓŁPRZEWODNIKOWE -FAZOWE SGT96560E, SGT96760E, SGT96860E Sygnalizacja działania za pomocą kontrolki LED Przełączanie w zerze Prąd znamionowy: 50A, 75A, 95A Napięcie znamionowe: VAC Napięcie sterujące: VDC Opis Seria przekaźników półprzewodnikowych SGT służy do sterowania odbiorników - fazowych o obciążeniu rezystancyjnym. Posiadają diodę LED informującą o stanie sterowania. Wyłączenie następuje przy przejściu napięcia przez zero, co eliminuje zakłócenia w sieci. Podany prąd znamionowy dotyczy przekaźnika z radiatorem. Dobór radiatora powinien uwzględniać rzeczywisty prąd w obwodzie, temperaturę otoczenia oraz intensywność pracy. Dane techniczne Typ SGT96560E SGT96760E SGT96860E Prąd znamionowy x50a x75a x95a Napięcie znam VAC Sterowanie VDC Prąd sterujący Max mA Izolacja wejście/ wyjście 4000V 7,45 5, A1 + 1L1 2T1 L2 4T2 5L A2-6T 47,6 Sposób zamawiania Należy podać wymagany typ urządzenia. 46 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

47 TYRYSTOROWE STEROWNIKI MOCY PA-215, PA-20, PA-260, PA-2100, PA-2150 Sterowanie fazowe lub grupowe Wersje 1 lub -fazowe Wejście sterujące: mA Prąd wyjściowy: A Napięcie zasilania: 110/220V/80/415/440/480VAC Możliwość ograniczenia mocy wyjściowej Opis Sterowniki mocy z serii PA-215, PA-20, PA-260, PA-2100, PA-2150 są tyrystorowymi sterownikami mocy, występującymi w różnych wykonaniach: ze sterowaniem fazowym (H) i grupowym (Z) lub jednofazowe i -fazowe. Sterowniki przeznaczone są do zastosowania w układach regulacji urządzeń technologicznych, jako układy wykonawcze współpracujące z regulatorami o wyjściu prądowym mA. Są przystosowane do podłączenia z odbiornikami rezystancyjnymi stało obciążeniowymi, a także o dużym dodatnim współczynniku temperaturowym rezystancji (np. grzałki wolframowe, molibdenowe, platynowe, kantalowe oraz o charakterystyce nieliniowej (krzemowo - węglowe, silikaty). Dane techniczne Sterowanie fazowe (H) Model PA-215-H PA-20-H PA-260-H PA-2100-H PA-2150-H Prąd obciążenia 15A 0A 60A 100A 150A Moc kva 6kVA 12kVA 20kVA 0kVA Sterowanie grupowe (Z) Model PA-215-Z PA-20-Z PA-260-Z PA-2100-Z PA-2150-Z Prąd obciążenia 15A 0A 60A 100A 150A Moc kva 6kVA 12kVA 20kVA 0kVA Sterowanie fazowe (H) - fazy Nazwa modelu PA-215-H PA-20-H PA-260-H PA PA H H Prąd obciążenia 15A 0A 60A 100A 150A Moc 5,2kVA 10,4kVA 20,8kVA 4,6kVA 52,0kVA Wejście mA DC (200Ω), 0,8...4V DC (sterowanie ręczne) 110/220/80/415/440/480VAC Częstotliwość 50/60Hz Rezyst. izolacji 50MΩ przy 500VAC Wytrzym. elekt. 1,5kVAC przez 1 minutę Temp. otoczenia C Sposób zamawiania PA-2 -, Prąd znamionowy Typ sterowania 15 20A 0 0A 60 40A A A H Fazowe (1 fazowe) Z Grupowe (1 fazowe) H Grupowe ( fazowe) CC Stały prąd, z ograniczeniem napięcia CV Stałe napięcie, z ograniczeniem prądu Funkcje opcjonalne PA-215, PA ± ±2 168 ± ±2 0 ±1 Dobór sterownika w zależności od obciążenia Seria Transformator Dobór obciążenia Typ stała rezystancja (NiCr, Fe-Cr, kantal itp.) standard lub opcja CV dodatni współczynnik temperaturowy rezystancji H Tak (wolfram, molibden, platyna super - kantal itp.) opcja CC charakterystyka nieliniowa rezystancji (krzemwęgiel, silikaty itp.) opcja CC współczynnik mocy zmienny (silniki itp.) opcja CV Z Nie stała rezystancja (NiCr, Fe-Cr, kantal itp.) standard Podczas zamawiania należy określić również napięcie znamionowe. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 47

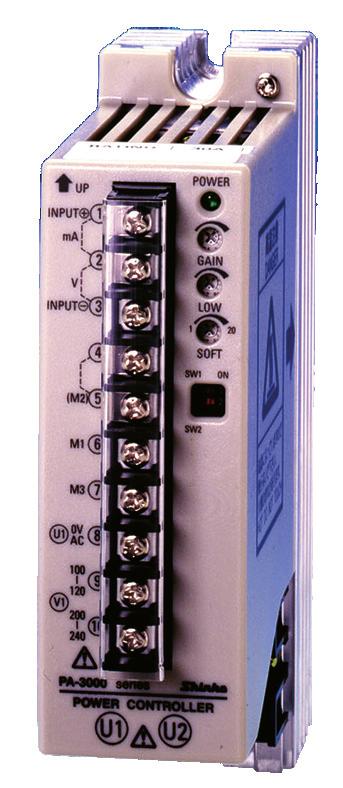

48 JEDNOFAZOWE TYRYSTOROWE STEROWNIKI MOCY PA-020, PA-00, PA- 040, PA-050, PA-075, PA-100 Sterowanie fazowe lub grupowe Wejście sterujące: mA, 1...5VDC lub ON/OFF Prąd wyjściowy: 20, 0, 40, 50, 75, 100A Napięcie zasilania: VAC Funkcja automatycznej detekcji częstotliwości Linearyzacja charakterystyki wejścia/wyjścia Programowalny soft start Opis Sterowniki PA-000-HZ są tyrystorowymi sterownikami mocy ze sterowaniem fazowym (H) lub grupowym (Z), wyposażone są w funkcję miękkiego startu. Sterowniki przeznaczone są do stosowania w układach regulacji urządzeń technologicznych, jako układy wykonawcze współpracujące z regulatorami o wyjściach: mA/1...5VDC lub ON/OFF. Są przystosowane do podłączenia z odbiornikami rezystancyjnymi stałoobciążeniowymi, a także o dużym dodatnim współczynniku temperaturowym rezystancji (np. grzałki wolframowe, molibdenowe, platynowe, kantalowe oraz o charakterystyce nieliniowej (krzemowo - węglowe, silikaty). Dane techniczne PA-020-HZ (20A), PA-00-HZ (0A), PA-040-HZ (40A), Prąd znamionowy PA-050-HZ (50A), PA-075-HZ (75A), PA-100-HZ (100A). Sygnał sterujący mA; 1...5VDC; ON/OFF. Napięcie znamionowe VAC, VAC (wybór za pomocą odpowiednich zacisków). Częstotliwość 50/60Hz (automatyczny wybór). Dopuszczalne zmiany częstotliwości: ±2Hz. Zakres wyjścia % napięcia znamionowego. Minimalny prąd 0.5A (przy 98% wyjścia). Zastosowanie Obciążenie rezystancyjne. Obciążenie indukcyjne (transformator: max 1.25T). System sterowania Fazowe lub grupowe wybierane za pomocą przełącznika. Ustawienie zakresu wyjścia Ustawienie nachylenia: %. Ustawienie dolnego limitu: %. Pozostałe funkcje Soft-start: ok s. Rezystancja izolacji Pomiędzy zaciskami zasilania i obudową: 20MΩ przy 500VDC. Wytrzymałość elektryczna Pomiędzy zaciskami zasilania i masą: 2000VAC przez 1 min.. Temperatura C. Wilgotność %RH. 20; 0A: ok. 1,0kg. Waga 40; 50A: ok. 1,kg. 75; 100A: ok. 1,9kg. Sposób zamawiania PA- - HZ A 48x172x14mm (WxHxD) 00 0A Prąd A znamionowy 68x188x148mm (WxHxD) A A 116x200x157mm (WxHxD) A Typ sterowania HZ Fazowe lub grupowe (przełączane) 48 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

49 -FAZOWE TYRYSTOROWE STEROWNIKI MOCY PA-00-H, PA-050-H, PA H, PA-100-H, PA-150-H Sterowanie fazowe Wejście sterujące: mA, 1...5VDC lub ON/OFF Prąd wyjściowy: 0, 50, 75, 100A Napięcie: 200; 220; 240; 80; 400; 440VAC Funkcja automatycznej detekcji częstotliwości Linearyzacja charakterystyki wejścia/wyjścia Programowalny soft start Opis Sterowniki PA-000-H są tyrystorowymi sterownikami mocy, z sterowaniem fazowym (H) -fazowe, wyposażone są w funkcję miękkiego startu. Sterowniki przeznaczone są do stosowania w układach regulacji urządzeń technologicznych, jako układy wykonawcze współpracujące z regulatorami o wyjściach: mA/1...5VDC lub ON/OFF. Są przystosowane do podłączenia z odbiornikami rezystancyjnymi stałoobciążeniowymi, a także o dużym dodatnim współczynniku temperaturowym rezystancji (np. grzałki wolframowe, molibdenowe, platynowe, kantalowe oraz o charakterystyce nieliniowej (krzemowo-węglowe, silikaty). Dane techniczne PA-00-VH, AH, PH, H: (0A) PA-050-VH, AH, PH, H: (50A) PA-075-VH, AH, PH, H: (75A) PA-100-VH, AH, PH, H: (100A) PA-150-VH, AH, PH, H: (150A) Prąd znamionowy PA-200-VH, AH, PH, H: (200A) PA-250-VH, AH, PH, H: (250A) PA-00-VH, AH, PH, H: (00A) PA-400-VH, AH, PH, H: (400A) PA-500-VH, AH, PH, H: (500A) PA-750-VH, AH, PH, H: (750A) PA-X00-VH, AH, PH, H: (1000A) Sygnał wejściowy mA; 1...5VDC; ON/OFF. Rezyst. wejścia 100Ω (4...20mA) i 400Ω (1...5VDC). Napięcie znamionowe 200; 220; 240; 80; 400; 440VAC (specyfikowane). Dopuszczalne zamiany napięcia: %. Częstotliwość 50/60Hz. Sprzężenie napięciowe: % napięcia znamionowego. Sprzężenie prądowe: % prądu znamionowego. Zakres wyjścia Sprzężenie mocy: (0...95% napięcia znamionowego) x ( % prądu znamionowego). Bez sprzężenia: % prądu znamionowego. Sterownie Fazowe. Zastosowanie Obciążenia rezystancyjne i indukcyjne. Chłodzenie Do 75A bez wentylatora. Od 100A za pomocą dostarczonego wentylatora. Tylko dla wersji ze sprzężeniem zwrotnym (alarm uszkodzenia Alarm szybkich bezpieczników, uszkodzenia wentylatora, przekroczenia prądu). Wyjście: przekaźnik 0,5A 200VAC. Rezystancja izolacji pomiędzy zaciskami zasilania i masą: 50MΩ przy 500VDC. Wytrzymałość elektryczna pomiędzy zaciskami zasil. i masą: 2000VAC przez 1 min. (200V). pomiędzy zaciskami zasil. i masą: 2500VAC przez 1 min. (400V). Standardowe wyposażenie Szybkie bezpieczniki standardowo zabudowane we wszystkich modelach. Temperatura C. Wilgotność %RH. 0; 50A : ok. 6,5kg. 75; 100A : ok. 11kg. Waga 150; 200;250A : ok. 17kg. 00; 400; 500 : ok. 0kg. 750; 1000A : ok. 90kg. Sposób zamawiania PA- - H0 x H85 x D108mm 00 0A 180x25x190mm (WxHxD) a Prąd A znamionowy 260x25x190mm (WxHxD) A A 94x25x190mm (WxHxD) A VH Sterowanie ze sprzężeniem napięciowym AH Sterowanie ze sprzężeniem prądowym Typ sterowania PH Sterowanie ze sprzężeniem mocy H Bez sprzężenia zwrotnego Podczas zamawiania należy określić również napięcie znamionowe. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 49 Otwory montażowe Otwory montażowe

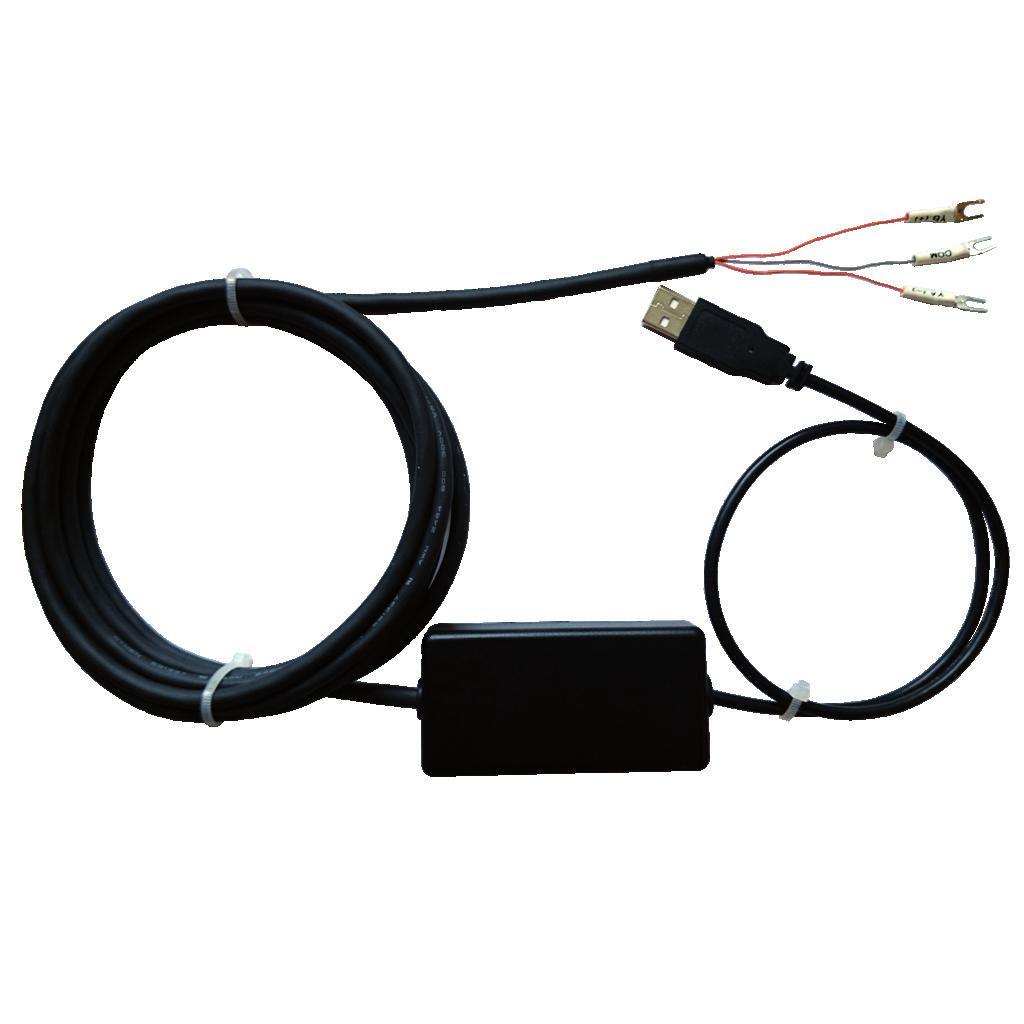

50 KONWERTER KOMUNIKACYJNY RS485/USB CMC-001 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW Konwersja sygnału RS-485/USB Protokół Shinko lub MODBUS Możliwość podłączenia max. 1 urządzeń Dane techniczne Standard USB USB 2.0 Prędkość 9600, 19200, 8400bps Złącza komunikacyjne System operacyjny Materiał obudowy Długość kabla Temp. otoczenia Wilgotność otocz. Po stronie komputera PC: Wtyczka USB (typ A) Po stronie regulatora RS485: Końcówki kablowe typu Y (pod śrubę M) Tulejkowe końcówki kablowe Wtyk modularny RJ12/RJ25 (6P6C) Windows XP/Vista/7 ABS w czarnym kolorze m 5VDC (dostarczane z portu USB komputera PC) C (bez oblodzenia) %RH (bez kondensacji) CMC YASS.5 20 Wtyk USB Przykłady podłączenia CMC YA(-) YB(+) COM JCS-A (Max 1 urządzeń) 1 YA(-) 14 YB(+) 15 SG DCL-A (Max 1 urządzeń) -AI0.25-8YE Przewód ekranowany CMC YA(-) 14 YB(+) 15 SG CMC Złącze modularne TM20P-66P Przewód ekranowany 1 YA(-) 14 YB(+) 15 SG CMC-001- CDD DCL-A(widok od dołu) CMC-001- Sposób zamawiania NCL-1A (Max 1 urządzeń) Konwerter komunikacyjny CMC (końcówkami typu Y). Konwerter komunikacyjny CMC (końcówkami tulejkowymi). Konwerter komunikacyjny CMC-001- (ze złączem modularnym RJ12). CMC COM YA(-) YB(+) - C A B PC Port USB 50 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

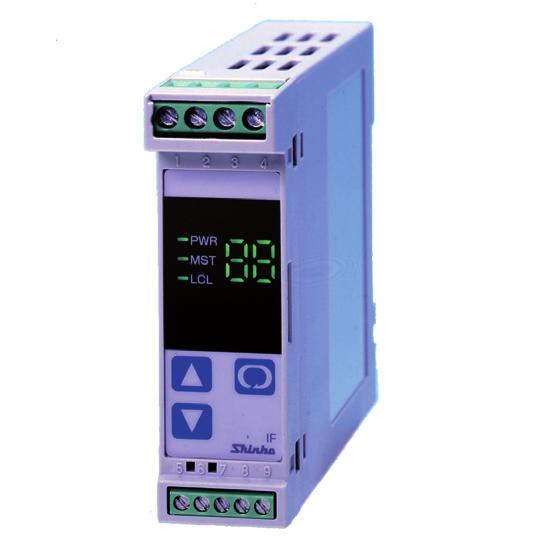

51 KONWERTER KOMUNIKACYJNY - REPEATER IF-400 Konwersja sygnału RS-22 lub RS-422 na RS-485 Funkcja repeatera Protokół Shinko lub MODBUS Możliwość podłączenia max. 95 urządzeń Montaż na szynie DIN Dane techniczne Kontrolki PWR - kontrolka zasilania: zielona; MST - kontrolka mastera: zielona; LCL - kontrolka lokalna: zielona. Strona komputera (host)/plc: RS-22C lub RS-422A (zaciski). RS-485 (dla funkcji repeater). Strona regulatora: RS-485 (złącze modularne). Komunikacja Linia komunikacyjna: RS-485. Metoda komunikacji: półduplex. Metoda synchronizacji: synchronizacja start-stop. Wysyłanie/odbiór znaków przełączających: 1 znak/ 2 znaki (wybierane za pomocą klawiatury). Prędkość komunikacji: 2400, 4800, 9600 lub 19200bps. Format danych: bit startu: 1 bit, ilość danych: 7 bitów, parzystość: even, bit stopu: 1bit VAC, 50/60Hz, VAC; 24VAC/DC: VAC/DC. Pobór mocy Ok. 5VA. Rezystancja izolacji Min. 10MΩ przy 500VDC. 1.5kV AC przez 1 minutę. Wytrzymałość elektryczna Pomiędzy zaciskami zasilania i zaciskami komunikacyjnymi komputera (hosta). Pomiędzy zaciskami zasilania i złączem komunikacji. Pomiędzy zaciskami komunikacyjnymi komputera i zaciskami złącza komunikacyjnego. Warunki otoczenia Temperatura otoczenia: C; wilgotność otoczenia: %RH (bez kondensacji). Obudowa Obudowa wykonana z trudnopalnego tworzywa. standardowo w kolorze jasnoszarym. Montaż Na szynie DIN. W22.5xH75xD100mm. Waga Ok. 150g. Kabel komunikacyjny łączący IF-400 z komputerem PC/PLC. Akcesoria dostarczane na zamówienie Kabel komunikacyjny łączący IF-400 z regulatorami. CFP-C5: RS-485, CFP-C4: RS-422A, CFP-C2: RS-22C, CFP-CP2: RS-22C. CDD, CPP: z wtykiem modularnym, CDM: z zaciskami typu Y, CNS: z zaciskami zaciskanymi. Przykład aplikacji PC lub PLC Jako konwerter komunikacji IF-400 Jako repeater IF-400 RS-22C RS-422A RS-485 Regulatory Max. 0 urządzeń Regulatory Max. 0 urządzeń RS-22C: Max. 15m RS-422A: Max.1.2km Max. 1.2km Max. 1.2km ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 51

52 PAPIEROWE REJESTRATORY TEMPERATURY I PROCESÓW HR-701, HR-702, HR-706 Rejestracja 1, 2 lub 6-ciu kanałów Uniwersalne wejścia Zapis ciągły lub punktowy Szerokość zapisu 100mm Możliwość swobodnej konfiguracji wejść, wyjść, wydruków, parametrów zapisu i itp. Zapis analogowy i cyfrowy Wyświetlacz cyfrowy Wysoka jakość rejestracji Interfejs komunikacyjny RS-22C lub RS-485 Dane techniczne Ilość wejść Wejścia Wyświetlacz Wykonanie Rejestracja Alarm Komunikacja Pobór mocy Rezystancja izolacji Wytrzymałość elektryczna HR-701 (1 - wejście), HR-702 (2 - wejścia), HR-706 (6 - wejść). Wielozakresowe (programowane). Termopary : K, E, J, T, R, S, B, N, C(W/Re5-26), PL-II, PR40-20, Au-Fe, U, L. : Pt100, JPt100. Napięciowe DC : ±10mV, mV, mV, ±200mV, ±1V, ±10V, 0...5VDC. Prądowe DC : mA (wymagane podłączenia bocznika R=250Ω pomiędzy zaciski wejścia (dostarczany oddzielnie). Rezystancja wejścia : Termopary, napięciowe (mv) bez alarmu uszkodzenia czujnika: 10MΩ. Termopary napięciowe (mv) z alarmem uszkodzenia czujnika: 200kΩ. Napięciowe (V): 1MΩ. Prądowe (4...20mA): 250Ω (wymagany zewnętrzy bocznik). Max rezystancja źródła sygnału: : Termopary, napięciowe (mv) bez alarmu uszkodzenia czujnika: max 10kΩ. Termopary, napięciowe (mv) z alarmem uszkodzenia czujnika: max 100kΩ. Napięciowe (V): max. 1kΩ. : max 10Ω na przewód. Wskazanie : Pomarańczowy wyświetlacz cyfrowy, 7 -segmentowy, 6 cyfr LED (nr. kanału 1 cyfra, dane: 5 cyfr). Zawartość : Numer kanału, zmienna procesowa, data i czas, prędkość posuwu papieru, wartość alarmu. Pozostałe : Kontrolka REC, świeci podczas trwania rejestracji. Dokładność wyświetlania : ±0.2% ±1 cyfra (dla zakresów mv i V). Dokładność rejestracji : Dokładność pomiaru ±(0.% zakresu rejestracji). Strefa martwa : 0.2%. Odporność na wibracje : Max Hz 1m/s2. Odporność szokowa : Max 2m/s2. Dokładność zegara : ±50ppm. Papier rejestracyjny : Szerokość: 100mm, długość: 16m, waga 8g. Metoda rejestracji : Zapis ciągły: jednorazowy pisak (1-kanał: czerwony, 2-gi kanał: zielony). Zapis punktowy: (6-cio kolorowa kaseta z taśmą barwiącą). (1: fioletowy, 2: czerwony, : zielony, 4: niebieski, 5: brązowy, 6: czarny). Zapis cyfrowy : Zapis ciągły (1 kolorowa kaseta z taśmą barwiącą). Zapis punktowy: (6-cio kolorowa kaseta z taśmą barwiącą). Czas odpowiedzi : Zapis ciągły: max. 1s (IEC114, 95% odpowiedzi). Częstotliwość zapisu : Zapis ciągły dla każdego kanału. Zapis punktowy: 10s (wybierany z pośród: 10, 20, 0, 60s). Prędkość posuwu : Zapis ciągły: wybierana z 46 typów za pomocą klawiatury w zakresie mm/h. Zapis punktowy: wybierana z 4 typów za pomocą klawiatury w zakresie mm/h. Dokładność posuwu : ±0.1% (nie obejmuje prędkości posuwu powyżej 1000mm/h). Wyjście alarmowe jest standardowo niedostępne (tylko świeci kontrolka). Gdy wymagane jest wyjście alarmowe wyspecyfikuj opcję (LH, LH6) podczas zamawiania. Ustawiane punkty : Max. 4 punkty dla każdego kanału (2 punkty górnego limitu i 2 dolnego). Histereza : 0.5%. Dokładność : Taka sama jak dokładność wyświetlania. Standardowo RS-22C: 1200/2400/9600bps VAC, 50/60Hz, dopuszczalne zmiany napięcia: VAC. 1-kanałowy: ok. 25VA, 2-kanałowy: ok. 28VA, 6-kanałowy: ok. 25VA. Pomiędzy każdym zaciskiem i masą: min. 20MΩ przy 500VDC. 1.5kVAC przez 1 minutę pomiędzy zaciskami zasilania i zaciskami masy. 500VAC przez 1 minutę pomiędzy zaciskami wejścia i zaciskami masy. 200VAC przez 1 minutę pomiędzy zaciskami wejścia i zaciskami wejścia. Temperatura: C, wilgotność: %RH. Obudowa: niepalne tworzywo, kolor czarny, drzwiczki: Niepalne tworzywo, przeźroczyste. Stopień ochrony IEC 529 IP65 (odporność na kurz i krople wody). Warunki otoczenia Materiał/kolor Drzwiczki Montaż Panelowy (pionowy), dopuszczalne odchylenie od pionu do tyłu Waga HR-701: ok. 2kg, HR-702: ok. 2.5kg, HR-706: ok. 1,5kg. 52 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

53 MIERNIKI, REGULATORY, REJESTRATORY TEMPERATURY I PROCESÓW Wyłączenie nieużywanych kanałów, zatrzymanie napędu, automatyczna-diagnostyka, rejestracja strefowa, rejestracja częściowo zawężona/ rozszerzona, rejestracja i wyświetlanie logarytmu dziesiętnego, ustawienie etykiet, funkcja kopiowania ustawień, ustawienie offsetu wejścia, Standardowe funkcje obliczanie, obliczanie pomiędzy kanałami, skalowanie, sygnalizacja uszkodzenia czujnika, pamięć (zegar jest podtrzymywany za pomocą wewnętrznej baterii [żywotność baterii: ok. 10 lat], ustawienia przechowywane są w nieulotnej pamięci, tryb wydruku asynchronicznego, korekcja luki drukowania. Papier rejestracyjny: 1 składka, kaseta z taśmą barwiącą (zapis punktowy i ciągły): 1 szt, pisaki (1-kanałwy:1, 2-kanałowy: 2), uchwytu Akcesoria montażowy: 1 kpl., instrukcja obsługi: 1 kopia. Opcje Komunikacja [C5] Interfejs komunikacyjny: RS-485, prędkość komunikacji: 1200/2400/4800/9600bps. Max. wejścia. Start/stop posuwu papieru : Zwarcie zacisków (ON): start, rozwarcie (OFF): stop. Wejścia cyfrowe Zmiana prędkości posuwu : Zwarcie zacisków (ON), przełącza z 1-wszej prędkości na 2-gą prędkość posuwu papieru. [RE1], [RE6] Drukowanie komentarza : Zwarcie zacisków (ON), drukuje komentarz (max 16 znaków na linię). Drukowanie cyfrowe : Zwarcie zacisków (ON), drukuje rejestr. Drukowanie daty i czasu : Zwarcie zacisków (ON), drukuje datę i czas. Funkcja wykrywania Wykrywa koniec papieru rejestracyjnego, zatrzymuje zapis i włącza alarm. końca papieru [FL] Razem z opcją FL musi zostać dodana opcja [LH] lub [LH6] w zależności od wersji rejestratora. Zapis ciągły : punkty (wbudowane przekaźniki). Wyjścia alarmowe Zapis punktowy : 6 punktów (wbudowane przekaźniki). [LH] i [LH6] Obciążenie wyjść : 250VAC, max A (obc. rezyst.), 0VDC, max A (obc. rezyst.), 125VDC, max 0.5A (obc. rezyst.). Analogowe Termoparowe K1 K2 K C C C E1 E2 E J1 J2 J T1 T2 Dokładność K1: ±(0.15% zakresu +0.7 C) K2: ±(0.15% zakresu +0.4 C) K: ±(0.15% zakresu +0. C) W zakresie C ±(0.15% zakresu +1 C) ±(0.15% zakresu +0.5 C) ±(0.15% zakresu +0.4 C) ±(0.15% zakresu +0. C) C C C C J1, T1: ±(0.15% zakresu +0.5 C) C J2, T2: ±(0.15% zakresu +0.4 C) C J: ±(0.15% zakresu +0. C) C W zakresie C ±(0.15% zakresu +0.7 C) C R1, S, B: ±(0.15% zakresu +1 C) R C R2: ±(0.15% zakresu +0.8 C) R C R1, R2, S: C: ±.7 C) S C W zakresie C: ±1.5 C) B C B: w zakresie: C: ±2 C) Poniżej 400 C dokładność niegwarantowana N C ±(0.15% zakresu +0.7 C) C C ±(0.15% zakresu +1 C) ±(0.15% zakresu +1 C) PR C W zakresie C: ±4.0 C) W zakresie C: ±.0 C) Au-Fe K ±(0.15% zakresu +1 K) PL-II C ±(0.15% zakresu +0.7 C) U C ±(0.15% zakresu +0.5 C) L C W zakresie C ±(0.15% zakresu +0.7 C Pt C ±(0.15% zakresu +0. C) Pt C ±(0.15% zakresu +0.2 C) JPt C ±(0.15% zakresu +0. C) JPt C ±(0.15% zakresu +0.2 C) mV ±(0.2% zakresu + cyfry) mV ±(0.2% zakresu + cyfry) mV ±(0.2% zakresu +2 cyfry) mV ±(0.2% zakresu + cyfry) V ±(0.2% zakresu + cyfry) V ±(0.2% zakresu + cyfry) 0...5V ±(0.2% zakresu +2 cyfry) mA ±(0.2% zakresu +2 cyfry) Max 7mm Grubość panelu 17 Zakres wejściowy 144 Zakresy wejść Dopuszczalny kod odchylenia do pionu: max do tyłu Zaciski podłączeniowe ① : Zaciski wyjść alarmowych (opcja) Alarm1 Alarm 2 Alarm Alarm 4 Alarm 5 Alarm 6 ③ ④ ① ② : Zaciski wejść pomiarowych Kanał 4 Kanał 5 Kanał 1 Kanał 2 Kanał 6 ⑤ ② ⑥ ③ : Zaciski zasilania ④ : Zaciski RS-485 (opcja) ⑤ : Zaciski funkcj DI (opcja) Kanał ⑥ : Zaciski RS-22C V AC 50/60Hz otworów panelu montażowego 200 Dla wejścia prądowego, podłącz zewnętrzny bocznik (dostarczany oddzielnie). Zamawianie W144 x H144 x D150mm kanał (zapis ciągły 2 kanały (zapis ciągły 6 kanałów (zapis punktowy) C5 Interfejs komunikacyjny RS-485 RE1 Wejścia cyfrowe (zapis ciągły) Funkcje opcjo- RE6 Wejścia cyfrowe (zapis punktowy) nalne FL Funkcja wykrywania końca papieru LH Wyjścia alarmowe (zapis ciągły) LH6 Wyjścia alarmowe (zapis punktowy) Ilość kanałów 18, 200 HR ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 5 Wypełnij puste pola za pomocą powyższych kodów. Podczas dodawania opcji użyj przecinka do ich oddzielenia.

54 PAPIEROWE REJESTRATORY TEMPERATURY I PROCESÓW RM18L Rejestracja 1, 2,, 4, 6, 12, 24 lub 0 kanałów Uniwersalne wejścia Zapis ciągły lub punktowy Szerokość zapisu 180mm Możliwość swobodnej konfiguracji wejść, wyjść, wydruków, parametrów zapisu, itp. Zapis analogowy i cyfrowy Wyświetlacz cyfrowy i skala analogowa Wysoka jakość rejestracji Interfejs komunikacyjny RS-22C lub RS-422A (opcja) Dane techniczne Ilość kanałów pomiarowych 1, 2, lub 4 kanały (zapis ciągły). 6, 12, 24, 0 kanałów (zapis punktowy), Termopary: K, E, J, T, R, S, B, N, C(W/Re5-26), PL-II, PR40-20, Au-Fe, U, L Wejścia : Pt100, Pt50, JPt100, Cu10: linia - przewodowa Prądowe: 0(4)...20mA, wymagany zewnętrzny bocznik R=100Ω. Napięciowe: min 4mV, max 20VDC Dla wejścia [mv/tc] min. 10MΩ (bez zabezpieczenia) Impedancja wejścia Dla wejścia [mv/tc] min. 200kΩ (z zabezpieczeniem) Dla wejścia [V] min. 1MΩ Dla wejścia [ma] min. 100Ω (zewnętrzny rezystor bocznikowy) Dla wejścia [mv/tc] max. 10kΩ Rezystancja źródła Dla wejścia [mv/tc] max. 200Ω (z zabezpieczeniem) Dla wejścia [V] max. 1kΩ Dla wejścia [R] max. 10Ω (na przewód) Dokładność kompensacji ±1 C dla R, S, B, PR40-20 ±0.5 C dla K, E, J, T, G, C, N Dokładność odczytu ± (0.2% + 1cyfra) Dokładność zapisu ±0,5% Szerokość zapisu 180mm (kalibrowana) Prędkość posuwu mm/h,1...00mm/min. dla modeli z zapisem ciągłym mm/h dla modeli z zapisem punktowym Dokładność posuwu 0.1% Dokładność zegara ±50ppm Papier rejestracyjny Składanka, 2m, szerokość 210mm Czas odpowiedzi pisaka Max. 1.0s (90%) Kolory zapisu 4 kolory dla modeli z zapisem ciągłym: czerwony, niebieski, zielony i fioletowy 6 kolorów dla modeli z zapisem punktowym: fioletowy, czerwony, czarny, zielony, niebieski i brązowy Kolor opisów Fioletowy (czerwony dla alarmów) Cykl zapisu 5s/kanał 120ms (dla zapisu ciągłego), Próbkowanie wejścia 5s/kanał (dla zapisu punktowego) Głowica drukująca 1- kolorowa kaseta z taśmą barwiącą dla zapisu ciągłego 6- kolorowa kaseta z taśmą barwiącą dla zapisu punktowego 4 punkty działania na kanał Alarmy Wyjście alarmowe (opcja): przekaźnikowe A 250VAC Histereza: 0.5 ±0.2%, dokładność nastawy ±0.5% Ilość wyjść: 8 wyjść przekaźnikowych Rezystancja izolacji Wejście - uziemienie: 500VDC, min. 20MΩ Wytrzymałość elektryczna - uziemienie: 1500VAC przez 1 minutę Wejście - uziemienie: 500VAC przez 1 minutę VAC Hz Pobór mocy Max. 65VA Parametry środowiska Temperatura otoczenia: C. Wilgotność: % bez kondensacji. Stopień ochronny IP x288x40mm 54 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

55 Waga Kolor Materiał obudowy 14.0kg (1 kanałowy) 15.0kg (2 kanałowy) 16.5kg ( kanałowy) 18.0kg (4 kanałowy) 15.0kg (wszystkie pozostałe z zapisem punktowym) Obudowa: srebrny Drzwiczki: czarny Aluminium Zakresy pomiarowe wejść Typ wejścia Kod wejścia Wejście Zakres pomiarowy Rozdzielczość 000 mv mV 10µV 001 mv mV 10µV 002 mv mV 100µV Napięciowe 00 V V 1mV 004 V V 1mV 005 V V 10mV 006 V V 1mV 007 V V 1mV Prądowe 008 ma mA 1mA 009 ma mA 1mA 010 R C 0.1 C 011 R C 0.1 C 012 S C 0.1 C 01 B C 0.1 C 014 K C 0.1 C 015 K C 0.1 C 016 K C 0.1 C 017 K C 0.1 C 018 K C 0.1 C 019 K C 0.1 C 020 K C 0.1 C 021 K C 0.1 C 022 E C 0.1 C 02 E C 0.1 C 024 E C 0.1 C 025 E C 0.1 C 026 E C 0.1 C 027 E C 0.1 C 028 E C 0.1 C Termopary 029 E C 0.1 C 00 J C 0.1 C 01 J C 0.1 C 02 J C 0.1 C 0 J C 0.1 C 04 J C 0.1 C 05 J C 0.1 C 06 J C 0.1 C 07 T C 0.1 C 08 T C 0.1 C 09 T C 0.1 C 040 T C 0.1 C 041 G C 0.1 C 042 C C 0.1 C 04 N C 0.1 C 044 N C 0.1 C 045 PR C 0.1 C 046 U C 0.1 C 047 L C 0.1 C 048 Au-Fe K 0.1 K 049 JPt C 0.1 C 050 JPt C 0.1 C 051 Pt C 0.1 C 052 Pt C 0.1 C 05 JPt C 054 JPt C 055 JPt C 056 Cu10 (25 C) C 057 Cu10 (20 C) C Zamawianie RM18 L 01A00, Kanały Interfejs 01 1 kanał pomiarowy (zapis ciągły) 02 2 kanały pomiarowe (zapis ciągły) 0 kanały pomiarowe (zapis ciągły) 04 4 kanały pomiarowe (zapis ciągły) 06 6 kanałów pomiarowych (zapis punktowy) kanałów pomiarowych (zapis punktowy) kanały pomiarowe (zapis punktowy) 0 0 kanałów pomiarowych (zapis punktowy) 0 Brak 1 RS-22C 2 RS-422A Wejścia i wyjścia cyfrowe (przekaźnikowe) 00 Brak 01 8 wyjść przekaźnikowych 02 5 wejść cyfrowych 0 8 wyjść przekaźnikowych + 5 wejść cyfrowych Kod skali dla linijki analogowej... Podać kod skali dla każdego wyjścia Zakresy pomiarowe wejść Kod skali Skal Jednostka Wejście mV V V V mA % mV % 0...5V % 1...5V % V % mA C B C S C S C R C R C R C R C R C R C K C K C K C K C K C E C E C J C J C J C J C T C T C T C T C C C PR C PLII C PLII C JPt C JPt C JPt C JPt C JPt C Pt C Pt C Pt C Pt C Pt100 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 55

56 Akcesoria Opis Olej do smarowania Bezpiecznik Papier (składanka) Pisak nr. 1 Pisak nr. 2 Pisak nr. Pisak nr. 4 Kaseta Kaseta Klucz imbusowy Uchwyty montaż. Oznaczenie H4A12290 WPSJ011D000001A HZCAA1025AF001 HPSR001L0001 HPSR001L0002 HPSR001L000 HPSR001L0004 HPSR001H000 (zapis ciągły) HPSR001H0005 (zapis punktowy) HPSAA00A001 H4A1299 otworu montażowego 60min. 60min. 282 ± ± 1 Blok zacisków 19 ~ 24Ch Zaciski DI/DO 25 ~ 0Ch Podłączenie Zaciski wejścia Zaciski zasilania Zaciski wejścia 1 ~ 18Ch Wejście mv.v Wejście termoparowe Wejście ma Rezystor bocznikowy Zaciski zasilania Wejscie Zaciski wejścia 1 ~ 6Ch 7 ~ 12Ch Uziemienie Złącze interfejsu (opcja) Zaciski zasilania 56 ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl,

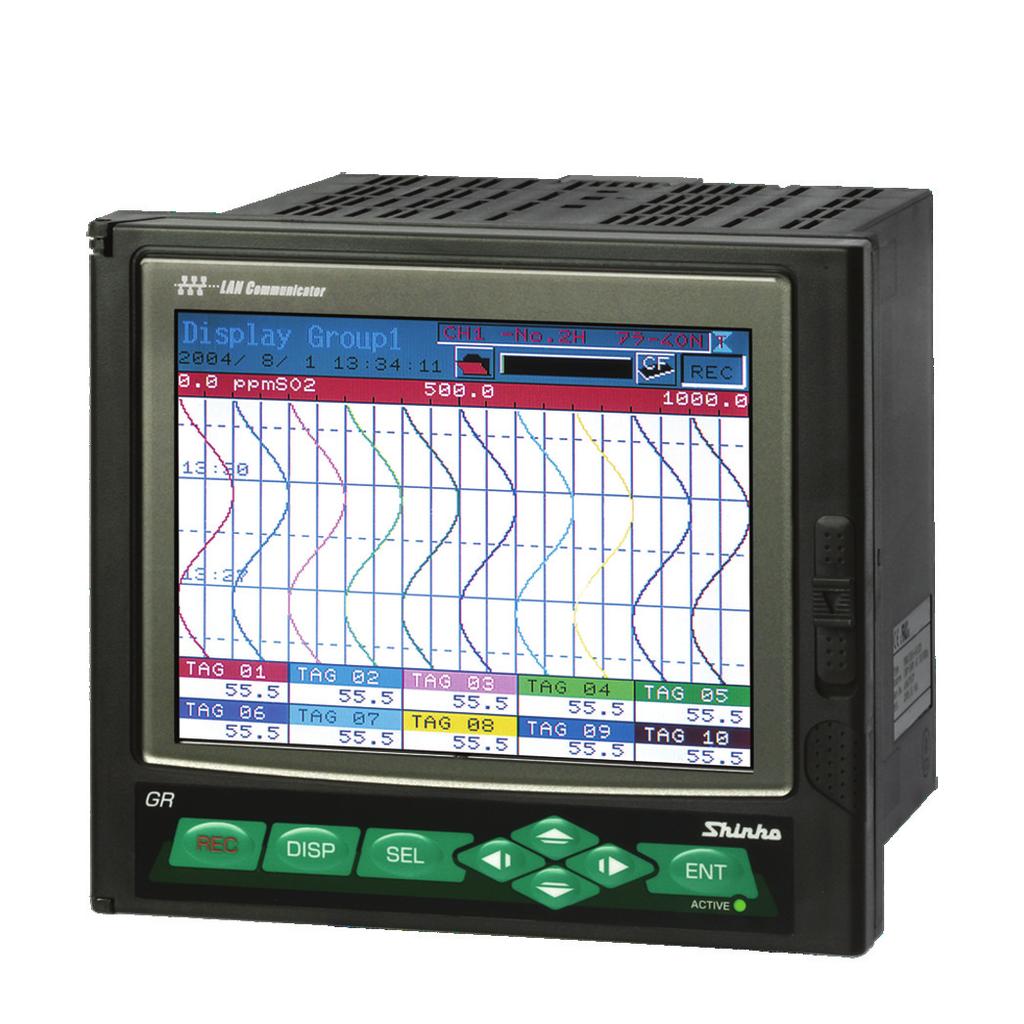

57 EKRANOWE (WIDEO-GRAFICZNE) REJESTRATORY TEMPERATURY I PROCE- SÓW GR-209, GR lub 18 wejść pomiarowych 12 kanałów obliczeniowych Uniwersalne wejścia Możliwość swobodnej konfiguracji wejść, parametrów zapisu i itp. Zapis na karcie pamięci CF Ekran 5.7 TFT kolorowy LCD (20 x 240 punktów) Wysoka jakość rejestracji Interfejs komunikacyjny RS-485, ETHERNET Standardowo oprogramowanie do odczytu danych i konfiguracji Dane techniczne Ilość wejść GR-209 (9 - wejść pomiarowych), GR-218 (18 - wejść pomiarowych). Wielozakresowe (programowane). Termopary : K, E, J, T, R, S, B, N, W, Fe-Cu Ni, Cu-Cu Ni, Platinel. Wejścia : Pt100, JPt100. Napięciowe DC : +50mV, +500mV, +5V. Prądowe DC : 0/4...20mA (wymaga podłączenia zewnętrznego bocznika R=10Ω między zaciski wejścia (dostarczany oddzielnie)). Ustawiany zakres Czas i zakres mogą być ustawione za pomocą klawiatury. Ustawiana skala Wartości min/max. i jednostka skali mogą być ustawione za pomocą klawiatury. Cykl pomiaru 100ms / 9 lub 18 wejść pomiarowych. Max. napięcie wejścia Termoparowe,, napięciowe DC: ±10V DC (ciągłe). Kompensacja zimnych końców K, E, J, T, N, Fe-CuNi, Cu-CuNi, Platinel: ±0.5 C. R, S, B, W : ±1.0 C. Rezystancja wejścia Wejście termoparowe, napięciowe DC: ok. 1MΩ (ok. 100kΩ, przy wyłączonym zasilaniu). Max. rezystancja Wejście termoparowe : Max. 1kΩ. źródła sygnału Wejście : Max. 10Ω na przewód. Cykl rejestracji 1s do 12 godzin. Dane rejestrowane Trendy, zdarzenia, sumatory, itp.. Cykl zapisu 1min do 12 godzin. Karta pamięci : CF, max.1gb. Środek zapisu Zalecana karta : BUFFALO RCF-X512MY, RCF-X1GY. Kartę CF należy zamawiać oddzielnie. Format danych FAT16 lub FAT. Metoda zapisu ASCII, binarnie, ustawiana za pomocą klawiatury. Ekran 5.7 TFT kolorowy LCD (20 x 240 punktów). Wyświetlane kolory: 14 kolorów (dowolnie konfigurowane). Ekrany mogą być przełączane za pomocą klawiatury. Wyświetlanie Max. 4 przełączane grupy (max. 10 kanałów/grupę). Wyświetlanie: trendów, linijek (bargrafów), mierników analogowych, mierników cyfrowych, sumatorów, podsumowań zdarzeń, logowania Ethernet (opcja E-Net), konfiguracji, znaczników (TAG-ów), trendów historycznych, itp.. Ilość nastaw: max. 4 ustawiane progi alarmów na kanał. Alarmy Typ alarmu: górny próg, dolny próg. Gdy wystąpi alarm na ekranie wyświetlane są: status (typ alarmu). Gdy wyświetlana jest historia, wyświetlane jest podsumowanie alarmów, czas wystąpienia i typy alarmów. Materiał Panel czołowy i obudowa: PC-ABS. Kolor Czarny Waga Ok. 1.5kg (panelowy). Ok. 1.9kg (przenośny). Ustawienie zakresu rejestracji : Ustawienie zakresu rejestracji dla każdego kanału pomiarowego. Ustawienie typu wejścia : Ustawienie typu wejścia dla każdego kanału, (min. 2 kanały muszą mieć taki sam typ wejścia). Funkcja opuszczenia : Opuszczenie wyświetlania i rejestracji wybranego kanału. Wyświetlanie trendów : Wyświetlanie czasu, alarmu i zapełnienia karty. Wyświetlanie nazw TAG-ów : Wyświetlanie nazw TAG-ów dla każdego kanału (max. 8 znaków). Funkcje Wyświetlanie nazw ekranów : Wyświetlanie nazw ekranów, może być użyte max. 16 znaków. standardowe Tworzenie jednostek : Tworzenie jednostek fizycznych (max. 7 cyfr, 12 typów). Funkcja skalowania : Skalowanie zakresu dla wejścia napięciowego i prądowego. Przesunięcie PV : Przesunięcie zera PV i zmiana kąta nachylenia krzywej PV. Filtr wejścia : Zapobieganie szybkim zmianą sygnału wejściowego dla każdego kanału. Funkcja uszkodzenia wejścia : Sygnalizacja uszkodzenia wejścia termoparowego lub, gdy wejście wychodzi poza zakres (100%) Wyświetl. trendu historycznego : Otwieranie i wyświetlanie danych zapisanych na karcie CF za pomocą funkcji przewijania ekranu. ACSE Sp. z o.o., ul. Pachońskiego 2A, 1-22 Kraków, tel/fax , biuro@acse.pl, 57
